(正)汽车前照灯结构认识及电路识读

合集下载

4、项目四 汽车前照灯不亮故障检修

4、项目四 汽车前照灯不亮故障检修
① 照明灯由灯光开关控制,灯光开关位于一档 ,示宽灯、尾灯、仪表灯及牌照灯亮;二档, 一档接通的灯仍发亮的同时前照灯发亮。 ② 超车灯信号常用远光灯亮灭来表示,发出此 信号时不通过灯光开关,属于短时接通式。
前 照 分 析
前照灯-电路组成
1-蓄电池; 2-门控开关;
3)检查线路:继电器插座5号(87脚)至 保险丝间之导线。
4)检查线路:保险丝至A38远光灯泡之间导线 。
5)检查线路:A38远光灯泡至搭铁之间导线 。
两边远光灯都不亮故障检修
1)检查继电器。
2)检查组合灯开关。
3)检查电路公共部分导线: 检查总保险丝至继电器 插座2、3号导线。
检查 继电器插座5号至保险丝之间导线 。
大众车前照灯电路图分析-远光灯
(2)远光灯电路: 蓄电池+——点火开关—— 车灯开关(X—56)—— 变光开关(56—近光)—— 保险丝(S9、S10)—— 近光灯(L1、L2)—— 蓄电池—
大众车前照灯电路图分析-超车灯
(3)超车灯电路: 蓄电池+——变光开关 (30—远光)——保险丝( S9、S10)——远光灯—— 蓄电池—
3-室内灯;
5-示宽灯; 6-尾灯; 7-牌照灯; 8-仪表灯; 9—灯光开关;
4-室内灯手控开关;
10-变光开关;
11-远光指示灯; 12-前照灯(4灯亮 远光、2灯亮近 光); 13-超车灯开关
大众车前照灯电路图分析-近光灯
(1)近光灯电路: 蓄电池+——点火开关—— 车灯开关(X—56)—— 变光开关(56—近光)—— 保险丝(S21、S22)—— 近光灯(L1、L2)—— 蓄电池—
项目四
汽车前照灯不亮故障检修
朱洪明

汽车电路识图

汽车电路识图

汽车电路识图基础课电路概念:汽车用导线车身把电源(蓄电池和发电机)、过载保持装置、控制器和用电器等装置连接起来,构成电流途径称为汽车电路。

开关、电源、线束(中间部分)保险丝、继电器、导线、继电器汽车电路的组成:(1)电源电路:由蓄电池、发电机及电压调节器和工作情况显示装置等组成,其主要任务是对全车所有用电设备供电并维持供电电压稳定。

汽车电线又称低压电线,汽车电线都是铜质多蕊软线,有些软线细如毛发,柔软而不容易折断。

导线是汽车电器线路的基础元件,均采用多股铜线汽车导线的分类按承受电压的高低分类:高压导线和低压导线。

高压导线高压导线结构;铜芯线阻尼线(1)高压导线用途:传递点火系高压(2)高压导线特点:绝缘包层厚、线芯面积小。

带阻尼的高压线可抑制和衰减点火系统产生的高频电子波,降低对无线电设备及电控装置的干扰。

低压导线低压导线的种类:普通导线起动电缆搭铁电缆普通低压导线带绝缘层的铜质多股软线,导线的截面积主要根据其工作电流来选择,导线截面不得小于0.5mm2。

导线截面在4mm2以上采用单色线,4mm2以下采用双色线。

起动电缆带绝缘包层的大截面铜质或铝质多丝软线,接蓄电池和起动机。

蓄电池搭铁线1)、一种带绝缘层或者另一种不带绝缘层的扁形软铜线。

2)、作用:连接蓄电池与汽车金属部分,利于电路形成回路。

低压导线标称截面积所允许的负载电流。

导线截面积导线的截面积根据所用电气设备的电流值确定。

为保证导线有足够的机械强度,规定截面积不能小于0.5m㎡。

根据用电设备的负载电流大小选择导线的截面积。

其一般原则为:长时间工作的电气设备可选用实际载流量60%的导线;短时间工作的用电设备可选用实际载流量60%-100%之间的导线。

同时,还应考虑电路中的电压降和导线发热等情况,以免影响用电设备的电气性能和超过导线的允许温度。

为保证一定的机械强度,一般低压导线截面积不小于0.5mm2。

个别轿车导线截面积也有0.3、0.5、.85、1.25、2、3和5等多个规格汽车12V电系低压导线的推荐规格见表。

基本汽车电路图学习

基本汽车电路图学习
(3)按操纵开关的功能及不同工作状态来分析电路的工作原理。 按操纵开关的功能及不同工作状态来分析电路的工作原理。 如点火系供电,点火开关应处于点火档或起动档。在标准 画法的电路图中,开关总是处于零位,即断开状态。
22
2.2电路图识图要点
(4)正确判断接点标记、线型、色码标志等。 读接线图时,要正确判断接点标记、线型和色码标记。相 关知识已在前面作了介绍。须指出的是标记颜色的字母因 母语不同而有区别,例如我国及美国、日本采用英文字母, 德国采用德文字母,苏联采用俄文字母
(3)附件电源线(Acc线) 用于发动机不工作时需要接入的电器,如收放机、点烟器 等。
4
1.电器的基础元件
(4)起动控制线(ST线或50号线) 用于对起动机的控制电路进行控制并提供电源。大功率
起动机起动时电流很大,容易烧蚀点火开关的“30-50” 触点对,必须另设起动机继电器(如东风、解放及三菱重 型车)。装有自动变速器的轿车,为了保证空挡起动,常 在50号线上串有空挡开关。
(1) 蓄电池火线(B线或30号线) 从蓄电池正极引出直通熔断器盒,也有汽车的蓄电池火线 接到起动机火线接线柱上,再从那里引出较细的火线。
( 2)点火、仪表、指示灯线(IG线或15号线) 点火开关在ON(工作)和ST(起动)挡才提供电的电源
线,一般用来控制点火、激磁、仪表、指示灯、信号、电 子控制系等发动机工作时的重要电路。
(5)熟记常用图形符号。 一是要注意各图形的编号,根据编号在本页下部查出图 形表示什么元件;二是要注意读懂电路图下面的坐标,以 确定该图形元件所处的位置,在读线路指向某一数字坐标 时很有用;三是要注意各线路在中央接线板、继电器及其 它电器元件上的接口编号,通过接口编号能读懂其线路走 向。

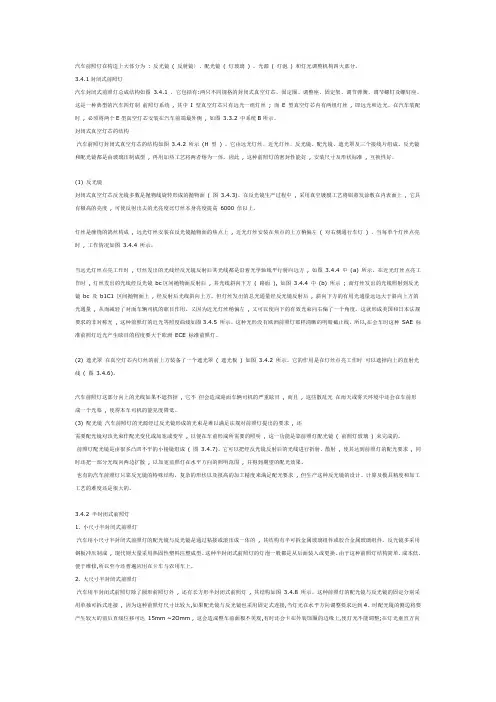

汽车前照灯构造

汽车前照灯构造

汽车前照灯在构造上大体分为: 反光镜( 反射镜〉、配光镜( 灯玻璃) 、光源( 灯泡) 和灯光调整机构四大部分。

3.4.1封闭式前照灯汽车封闭式前照灯总成结构如图 3.4.1 。

它包括有:两只不同规格的封闭式真空灯芯、固定圈、调整座、固定架、调节弹簧、调节螺钉及螺钉座。

这是一种典型的汽车四灯制前照灯系统, 其中I 型真空灯芯只有远光一组灯丝; 而 E 型真空灯芯内有两组灯丝, 即远光和近光。

在汽车装配时, 必须将两个E型真空灯芯安装在汽车前端最外侧, 如图 3.3.2 中系统B所示。

封闭式真空灯芯的结构汽车前照灯封闭式真空灯芯的结构如图3.4.2 所示(H 型) 。

它由远光灯丝、近光灯丝、反光镜、配光镜、遮光罩及三个接线片组成。

反光镜和配光镜都是由玻璃压制成型, 再用加热工艺将两者熔为一体。

因此, 这种前照灯的密封性能好, 安装尺寸及形状标准, 互换性好。

(1) 反光镜封闭式真空灯芯反光镜多数是抛物线旋转形成的抛物面( 图 3.4.3)。

在反光镜生产过程中, 采用真空镀膜工艺将铝蒸发涂敷在内表面上, 它具有极高的亮度, 可使反射出去的光亮度比灯丝本身亮度提高6000 倍以上。

灯丝是缠绕的鸽丝构成, 远光灯丝安装在反光镜抛物面的焦点上, 近光灯丝安装在焦点的上方稍偏左( 对右侧通行车灯) 。

当每单个灯丝点亮时, 工作情况如图 3.4.4 所示。

当远光灯丝点亮工作时, 灯丝发出的光线经反光镜反射后其光线都是沿着光学轴线平行射向远方, 如图 3.4.4 中(a) 所示。

在近光灯丝点亮工作时, 灯丝发出的光线经反光镜bc区间抛物面反射后, 其光线斜向下方( 路面), 如图3.4.4 中(b) 所示; 而灯丝发出的光线照射到反光镜bc 及b1C1 区间抛物面上, 经反射后光线斜向上方。

但灯丝发出的总光通量经反光镜反射后, 斜向下方的有用光通量远远大于斜向上方的光通量, 从而减轻了对面车辆司机的眩目作用。

又因为近光灯丝稍偏左, 又可以使向下的有效光束向右偏了一个角度。

汽车全车电路认知

汽车全车电路认知

熟悉汽车电气电路
汽车电路的一般由电源、电路保险装置、控制装置、用电设备和连接导线等组成 一、汽车用导线和线束
1、导线 汽车导线可分为低压导线和高压导线两种。低压导线中又有普通导线、屏蔽线、 启动电缆和搭铁电缆之分;高压导线有铜芯线和阻尼线两种。 (1)低压导线 ①普通低压导线
(2)高压导线
高压导线用来传送点火系的高压电。汽车高压导线的线 芯截面积小,约为1.5平方mm。
置、导线等到达用电设备,再经过导线(或搭铁)回到电源 负极,才能构成回路。 ➢因此电路读图时,有三种思路:
思路一:沿着电路电流的流向,由电源正极出发,顺藤摸瓜 查到用电设备,开关、控制装置等,回到电源负极。
➢ 思路二:逆着电路电流的方向,由电源负极(搭铁)开始, 经过用电设备、开关、控制装置等回到电源正极。
绝缘包层厚,耐压数值高,一般应在15kV以上。
2.线束:发动机线束、仪表线束、车身线束。
为使全车线路规整,安装方便及保护导线的绝缘,汽车上的全车线路除高压 线、蓄电池电缆和起动机电缆外,一般将同区域的不同规格的导线用棉纱或薄 聚氯乙烯带缠绕包扎成束,称为线束。
二、保险装置
1、熔断器
熔断器用于对局部电路进行保护, 能长时间承受压额定电流负载, 但在超过额定负载25%的情况下, 约3min熔断,而在超过额定负载 100%时,则不到1s即会熔断。
连接器
标签
第一类:连接线束和电器元件 第二类:线束与车身的连接; 第三类:线束与线束的连接; 第四类:过渡连接器。
图 线束和电器元件连接
图 线束与车身连接
插头体 插座体
插座体
插头体
图 线束与线束的连接
图 过渡连接器
在可靠地使锁销脱离啮合后,分开连接器。

汽车电路图识读要领

汽车电路图识读要领
去处理故障。
二、汽车电路的几大系统
电路图 往往是错 综复杂的,所以首先 要弄明白汽车电路图 的主要组成。
三、分清汽车电路中的三种信号
电路中的三种信号:电源、信号和控制。 1.电源
汽车电路要正常工作,必须具备良好的供电。看清 楚蓄电池的电都供给谁?与电源正极连接的导线在到达 用电器之前是电源电路。与接地连接的导线在到达用电 器之前为接地电路。
汽车常用保险丝有高电流保险丝和中低电流保险丝。一般较容易接触到的为中低 电流保险丝。中低电流保险大致可分为片式保险丝(包括自动保险丝盒迷你保险丝)、 插入式保险丝、旋紧式保险丝、管式保险丝盒平板式保险丝。其中,常能接触到的为 中号ATO或小号快熔型片式保险丝。片式保险丝可承载小电流、短时间脉冲电流,如 大灯电路、后玻璃除霜等。
主要内容
一 识读汽车电路图的关键点 二 汽车电路的几大系统 三 分清汽车电路中的三种信号 四 认识汽车电路中的器件
为了维修时方便 检测、快速寻找 故障点、为排除 故障提供信息。
一、识读汽车电路图的关键点
怎样才能快 速有效地看 懂电路图呢?
读汽车电路图的关键点:把电的通路搞明白、弄清楚, 即信号是什么,该信号是输入信号、输出信号、还是控制 信号。信号起什么作用,在什么条件下有信号,从哪里来, 到哪里去。做到联系前后,顺藤摸瓜,才能推出本相。
2.导线、线束与插接器 (1)导线 汽车电气系统的导线有低压导线和高压导线两种。 1)低压导线。按其用途分为普通低压导线和低压
电缆两种。汽车充电系统、仪表、照明、信号及辅助电 气设备均使用普通低压导线;而启动机与蓄电池的连接 线、蓄电池与车架的搭铁线等采用低压电缆线。
一般对低压线的线径、颜色甚至所属的电气系统做 出标注。
柴油机增加HEAT(预热) 挡

第六章 汽车前照灯检测

第六章 汽车前照灯检测

5
一、有关的光学知识
(二) 前照灯的光学特性 1.配光特性
等照度曲线: 把照度相同的各点用曲线连起来 配光特性 用等照度曲线来表示受照物体表面各部分的照度的分布情况
汽车前照灯的两种光束:
前照灯远光
光强较强 ,车前100m以内路段照明
前照灯近光
光强较弱,会车时用,车前30m以内路段照明
6
一、有关的光学知识
远光对准后 变为近光 近光检测
双灯单光轴前照灯(远光和近光做成2个灯泡):
远光对正后 很难再(一) 前照灯检测仪与被检前照灯的对正
3.以前照灯发光体影像的几何中心为基准 远近光发光体的直视发光影像 均为对称图形
以前照灯发光体影像对正 非远近光的光斑 远近光为同一灯泡或分为两个灯泡,均能自动对准
高速A/D转换
实现检测仪底座沿导轨的
38
水平移动和光接收箱沿立柱的上下移动
三、测量过程
驱动左右驱动系统 测量近光光轴偏移量 (明暗截止线转角)
扫描光电池阵列 快速定位
测量远光光轴偏移量 (远光对称性)
影像对正 (CCD1 DSP2驱动 水平垂直电机)
测量远光光束发光强度 (光强检测板)
39
缺点:结构较复杂,造价较高,故障率大和维护不便
37
二、结构组成
(五) DSP系统
DSP系统的特点: 对数字信号处理具有速度快, 集成度高,接口方便 检测仪具有两个DSP系统:
DSP2
DSP1
DSP系统1: 采集CCD摄像机1和CCD摄像机2的视频信号 存储数据 DSP系统2 控制水平和上下方向驱动系统
1. 远光光束照射位置要求
屏幕光束中心离地高度: 0.9H~1.0H(乘用车) 0.8H~0.95H(其它汽车) 水平位置:左灯 ≤170mm(向左偏) ≤350mm(向右偏) 右灯 ≤350mm(向左偏、向右偏)

《汽车电路识图》教案

《汽车电路识图》教案
2.本课题学习及掌握的主要内容
3.本课题参阅的材料
4.对本课题作业的要求
详细内容及要求
一、车辆制动控制系统简介
1.ABS
2.ASR
3.EPS
4.ABS 与 ASR 的比较
(1)共同点
(2)不同点
5.ESP 与 ABS 及 ASR 的比较
二、ABS 的组成
三、ABS、ASR 和 ESP 车辆制动控制电路识读示例
④本田车系充电系统电路的识读与分析
(5)充电系统电路检测
①发电机B 端子和调节器 S 端子的检测
②发电机调节器IG 端子和 L 端子的检测
2.起动系统电路
(1)起动系统电路的组成
(2)起动系统电路识读示例
①大众桑塔纳起动控制电路
a.起动机控制电路
b.主电路
②通用别克君威的起动控制电路
a.起动机第一控制电路

第1
教学内容
课题一汽车电路图基础知识
教学任务
1. 熟悉汽车电路的组成与特点。
2. 熟悉汽车电路常见电气元件的性能与特点。
3. 熟悉汽车电路的类型。
对学生的要求
课前预习,课堂上认真、注意力集中,实践规范
教学过程
课程导入
一、组织教学(2分钟)
整顿纪律、清点人数,稳定学生情绪。
二、导入新课(5分钟)
1.本课题的学习目的
7.中央线路板
四、汽车电路的类型
1.直接控制电路
2.间接控制电路
3.非电控电路
(1)手动开关
(2)温控开关
(3)压力开关
(4)滑动变阻器
4.电控电路
(1)电控单元电源电路
(2)电控单元信号输入电路
①传感器信号电路:空气流量计、进气压力传感器、进气温度传感器、节气门位置传感器、发动机转速与曲轴位置传感器、爆燃传感器、氧传感器
