电学断路和短路习题
电学断路与短路习题一．选择题（共10小题）1．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（）A．小灯泡灯丝断了 B．电池两端电压过低C．小灯泡接触不良 D．开关处出现短路2．灯泡L1、L2组成并联电路，闭合开关后L1发光、L2不发光．故障可能是（）A．L1被短路B．L1所在支路断路C．L2被短路D．L2所在支路断路3．如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（）A．B．C．D．4．如图所示电路，当S1、S2都闭合时，发光的灯是（）A．A和C B．A和B C．B和C D．都发光5．如图所示，开关S闭合后，会出现的现象是（）A．L1与L2都亮 B．L1亮，L2不亮C．L1不亮，L2亮D．L1与L2都不亮6．一种声光报警器的电路如图所示．闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响7．如图所示，闭合开关S时，灯泡L1、L2都不亮．用一段导线的两端接触a、b 两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮．则（）A．灯L1断路B．灯L2断路C．灯L2短路D．开关S断路8．下列说法中正确的是（）A．电路中用电器过多一定会造成电路中电流过大B．开关闭合的电路一定是通路C．电路中开关被短路时电流会很大会造成事故D．电路中连接导线松脱会产生断路9．如图所示的三个电路，下列对其通路、开路、短路判断正确的是（）A．甲开路，乙通路，丙短路B．甲短路，乙开路，丙通路C．甲通路，乙短路，丙开路D．甲通路，乙开路，丙短路10．如图所示的电路中，闭合开关S1、S2（灯L1、L2两端电压均未超过其额定电压），下列说法中正确的是（）A．闭合开关S1、S2，灯L1亮、L2不亮B．闭合开关S1、S2，灯L1、L2都亮C．只闭合开关S1，灯L1亮、L2不亮D．只闭合开关S2，灯L1、L2都亮二．填空题（共5小题）11．如图所示电路，若闭合开关，电路将（选填“通路”、“开路”、“短路”），这是不允许的，必须改正：若要使电路中的两灯串联，只要拆除导线即可；若要使电路中的两灯并联，则要改接导线．12．如图所示电路，若使两灯并联，开关的闭合和断开情况是；若同时闭合开关，则会使电源被短路．13．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M 通电后可以送风．选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1﹣2位置是的位置；2﹣3的位置是的位置；3﹣4位置是的位置．14．在如图所示的电路中，（1）当S1、S2都断开时，称为路；（2）当S1、S2都闭合时，称为路；（3）当S1闭合、S2断开时，称为路．15．如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内部的照明灯．当电冰箱接入电路后且关闭电冰箱的门时，开关S1与S2的状态是：S1（填闭合或断开，下同），S2；当打开正在工作的电冰箱门时，开关S1与S2的状态是：S1，S2．三．实验探究题（共1小题）16．小茗同学连接了如图甲电路图进行实验。
（1）按照电学实验的基本操作规则，连接电路前，小明应该将开关（选填“闭合”或“断开”）（2）连接完电路后闭合开关S，灯泡L1和L2均发光，此时电路中的电流方向从L1到L2，则电源的正极在（选填“A”或“B”）端，在图乙方框中画出电路的电路图。
（3）小明将开关S断开，然后把灯泡L2两端的接线柱用一根导线相连接，小明再次闭合开关S，将灯泡L2（选填“发光”或“不发光”）（4）受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图甲中灯泡L2左端和灯泡L1的右端接线柱即可。
根据所学知识，我们应该告诉小明（选填“能”或“不能”），这样操作，具体的原因是。
电学断路与短路习题参考答案与试题解析一．选择题（共10小题）1．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（）A．小灯泡灯丝断了 B．电池两端电压过低C．小灯泡接触不良 D．开关处出现短路【分析】手电筒的小灯泡不亮，有三种情况：①电路中某处断路，②电源电压过低，③灯泡短路，据此分析判断．【解答】解：A、灯丝断了，电路断路，灯泡不亮，不合题意；B、电源电压过低，灯泡的实际功率太小，灯泡不发光，不合题意；C、灯泡接触不良，电路断路，灯泡不亮，不合题意；D、开关处出现短路，电路闭合，开关失去了控制作用，但灯发光，符合题意．故选D．【点评】本题考查了短路和断路对电路的影响，比较简单．在生活中，如发现灯泡不发光，要会分析灯泡不发光的原因以及能想到解决故障的方法．2．灯泡L1、L2组成并联电路，闭合开关后L1发光、L2不发光．故障可能是（）A．L1被短路B．L1所在支路断路C．L2被短路D．L2所在支路断路【分析】根据并联电路特点独立工作、互不影响分析闭合开关后L1发光、L2不发光的原因．【解答】解：AC、灯泡L1、L2组成并联电路，若L1被短路或L2被短路，则整个电路发生短路（并联电路，一短全都短），闭合开关后L1、L2都不发光，故AC不符合题意；B、若L1所在支路断路，则L1不发光；根据并联电路“各用电器独立工作、互不影响”的特点可知，L2不受影响，L2应该发光，故B不符合题意；D、若L2所在支路断路，闭合开关后L1发光、L2不发光，故D符合题意．故选D．【点评】本题考查了电路的故障分析、电路的状态的识别，明确并联电路特点独立工作、互不影响是关键．3．如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（）A．B．C．D．【分析】短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零；分析各电路可知是否出现短路现象。
【解答】解：A、开关闭合后，电流分别流入两个灯泡，两灯泡并联，故不会发生短路，故A 不符合题意；B、开关闭合后，电流依次流入两个灯泡，两灯泡串联，故不会发生短路；故B 不符合题意；C、开关闭合后，电源两端被直接用导线相连，形成电源短路，故C符合题意；D、闭合开关后，电流分别流入两个灯泡，两灯泡并联，故不会发生短路，故D 不符合题意。
故选C。
【点评】本题考查电路的三种状态，要能正确分析电路中的电源短路及电器短路。
4．如图所示电路，当S1、S2都闭合时，发光的灯是（）A．A和C B．A和B C．B和C D．都发光【分析】按照题意要求闭合开关后，根据串联电路和并联电路的特点，确定电路的连接方式，能够形成通路的用电器就工作．【解答】解：由图可知，当S1、S2都闭合时，电流从电源正极流出开始分支，一支经B；另一支经C、开关S1、然后共同经开关S2回到负极，因此发光的灯是B和C，A灯被短路，无电流通过，A灯不发光．故选C．【点评】本题考查了电路的三种状态，判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题．5．如图所示，开关S闭合后，会出现的现象是（）A．L1与L2都亮 B．L1亮，L2不亮C．L1不亮，L2亮D．L1与L2都不亮【分析】解决此题要根据开关组合辨别两个电灯的连接状态，知道导线直接连接在灯泡两端会造成灯泡短路．【解答】解：由图知，开关S断开时，两灯并联；当开关S闭合后，最右边的导线将灯L2和灯L1都短路，则L1与L2都不亮，故D 正确．故选D．【点评】本题考查了电路的状态和两个电灯的关系及短路对电路的影响．6．一种声光报警器的电路如图所示．闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响【分析】电路的三种状态分别是：通路、断路、短路；当用电器的两端被导线相连时，用电器将发生短路现象．断路是电流不再通过该用电器，用电器不工作．【解答】解：开关S1和S2都闭合时，电路发生局部短路，即电铃短路，电流不再通过电铃；故灯泡亮，但电铃不响．故选A．【点评】此题是结合电路图考查电路中用电器的连接情况，结合开关的组合分析电路中电流的流向，从而判断电路状态．7．如图所示，闭合开关S时，灯泡L1、L2都不亮．用一段导线的两端接触a、b 两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮．则（）A．灯L1断路B．灯L2断路C．灯L2短路D．开关S断路【分析】两灯均不亮说明电路应出现了断路故障，由题意可知断路只有一处，则由用导线接触不同点是产生的现象可知故障所在的位置．【解答】解：（1）用导线接触a、b时，两灯仍都不亮，说明断路不会出现在a、b之间，应是电路的其他部分应存在断路；（2）用导线接触b、c两点时，两灯也不亮，说明断路不会出现在b、c之间，应是电路的其他部分应存在断路；（3）只有接触c、d时两灯都亮，说明接通c、d时电路导通，即c、d间出现了断路（或开关S断路）；故选D．【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路．8．下列说法中正确的是（）A．电路中用电器过多一定会造成电路中电流过大B．开关闭合的电路一定是通路C．电路中开关被短路时电流会很大会造成事故D．电路中连接导线松脱会产生断路【分析】（1）家庭电路过大的原因有两个，发生短路和用电器的总功率过大；（2）电路的三种状态是通路、短路和断路．即处处连通的电路叫做通路；某处断开的电路叫做断路，也叫开路；短路是将导线直接接在电源正负两极上的电路；（3）家庭电路中用电器并联接入电路，开关与用电器串联．【解答】解：A、电路中总功率等于各个用电器功率之和，多个小功率用电器同时使用不会造成电路中电流过大；故A错误；B、处处接通的电路叫通路，开关闭合，电路其它部分有可能发生断路；故B错误；C、电路中开关被短路时，电路接通，不会造成短路；故C错误；D、电路中连接导线松脱使电路断开，产生断路；故D正确．故选D．【点评】本题考查了电路的三种状态、家庭电路过大的原因和电路连接的基本常识，理解并熟记知识点解答简单．9．如图所示的三个电路，下列对其通路、开路、短路判断正确的是（）A．甲开路，乙通路，丙短路B．甲短路，乙开路，丙通路C．甲通路，乙短路，丙开路D．甲通路，乙开路，丙短路【分析】根据电路的三种的状态（通路、开路、短路）的概念填写．【解答】解：甲图电路中，由于灯泡两端并联了一根导线，直接将电源正负两极相连，则引起电源短路；乙图电路中，由于开关断开，则是开路；丙图电路中处处连通，则是通路．故选B．【点评】本题考查电路图的分析，牢记基础知识是解答本类题型的前提，属于基础题型．10．如图所示的电路中，闭合开关S1、S2（灯L1、L2两端电压均未超过其额定电压），下列说法中正确的是（）A．闭合开关S1、S2，灯L1亮、L2不亮B．闭合开关S1、S2，灯L1、L2都亮C．只闭合开关S1，灯L1亮、L2不亮D．只闭合开关S2，灯L1、L2都亮【分析】电路的三种状态分别是：通路、断路、短路；当用电器的两端被导线相连时，用电器将发生短路现象．断路是电流不再通过该用电器，用电器不工作．【解答】解：AB、开关S1和S2都闭合时，电路发生局部短路，即灯泡L2短路，电流不再通过灯泡L2；故灯泡L1亮，但灯泡L2不亮．故A正确、B错误；C、只闭合开关S1，两灯串联，均亮，故C错误；D、只闭合开关S2，电路断路，两灯均不亮，故D错误．故选A．【点评】此题是结合电路图考查电路中用电器的连接情况，结合开关的组合分析电路中电流的流向，从而判断电路状态．二．填空题（共5小题）11．如图所示电路，若闭合开关，电路将短路（选填“通路”、“开路”、“短路”），这是不允许的，必须改正：若要使电路中的两灯串联，只要拆除导线b即可；若要使电路中的两灯并联，则要改接导线d（或c）．【分析】电路的三种状态：通路，开路（断路），短路．检查电路时应首先判断是否出现了短路．【解答】解：闭合开关，电路将是短路，会损坏电流表和电源；要使电路中的两灯串联，则应拆除导线b；要使电路中的两灯并联，可以将c导线的2位置改接到1位置，也可以将d导线的4位置改接到3位置．故本题答案为：短；b；d（或c）．【点评】本题考查了电路的状态的判断和改装电路．串联是用电器首尾相接连入电路的，并联是用电器的两端分别连在一起．12．如图所示电路，若使两灯并联，开关的闭合和断开情况是只闭合S1和S3（闭合S1和S3，断开S2）；若同时闭合开关S2和S3，则会使电源被短路．【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路．【解答】解：如图所示电路，只闭合S1和S3（闭合S1和S3，断开S2），电流分为两支，一支经过L1、另一支经过S3，L1，然后共同经开关S1形成闭合回路，因此L1、L2的连接方式是并联；若同时闭合开关S2、S3，电流经导线、开关S2、S3形成闭合回路，造成电源短路．故答案为：只闭合S1和S3（闭合S1和S3，断开S2）；S2和S3．【点评】本题考查电路的基本连接方式，属于识记内容，比较简单；要充分认识到短路的危害，避免发生．13．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M 通电后可以送风．选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1﹣2位置是停机的位置；2﹣3的位置是冷风的位置；3﹣4位置是热风的位置．【分析】根据电路连接的特点，判断电路中工作的部分，1﹣2位置是断路；2﹣3的位置是通路，只有电动机工作；3﹣4位置是电动机和电热丝都工作的状态，也是通路．【解答】解：（1）由图看出，当1﹣2位置时，电路处于断路状态，电动机和电热丝都不工作，是停机状态；（2）2﹣3的位置时，连接电动机的电路是通路，电动机工作，连接电热丝的电路是断路，电吹风就吹冷风；（3）3﹣4位置时，电动机和电热丝的电路都处于通路，电热丝发热，电动机吹风，这时电吹风就吹热风．故答案是：停机；冷风；热风．【点评】考查了电路的三种状态，要求学生熟悉电吹风的电路．14．在如图所示的电路中，（1）当S1、S2都断开时，称为开路；（2）当S1、S2都闭合时，称为短路；（3）当S1闭合、S2断开时，称为通路．【分析】根据通路、短路和开路三种情况进行分析，即处处连通的电路叫通路；某处断开的电路叫开路；将导线将用电器两端连接起来的电路叫短路．【解答】解：（1）当S1、S2都断开时，电路处于开路状态；（2）当S1、S2都闭合时，导线将电源的正负极连接起来，所以对电源短路；（3）当S1闭合、S2断开时，为基本电路，且电路处处连通，所以称之为通路．故答案为：开，短，通．【点评】考查学生能否区分开通路、开路和短路．15．（2017秋•肥西县校级期中）如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内部的照明灯．当电冰箱接入电路后且关闭电冰箱的门时，开关S1与S2的状态是：S1断开（填闭合或断开，下同），S2闭合；当打开正在工作的电冰箱门时，开关S1与S2的状态是：S1闭合，S2闭合．【分析】根据电路图可知，照明灯和压缩机并联连接，并且开关S1控制照灯泡，开关S2控制压缩机．【解答】解：（1）当电冰箱接入电路后，关闭了电冰箱的门时，照明灯L是熄灭的，因此开关S1是断开的；压缩机正常工作，所以开关是S1闭合的．（2）当打开正在工作的电冰箱门时，照明灯、压缩机都工作，因此开关S1与S2都是闭合的．故答案为：断开；闭合；闭合；闭合．【点评】此题是电学应用题，要结合电路知识和生活经验分析，考查了学生分析电路的能力．三．实验探究题（共1小题）16．小茗同学连接了如图甲电路图进行实验。

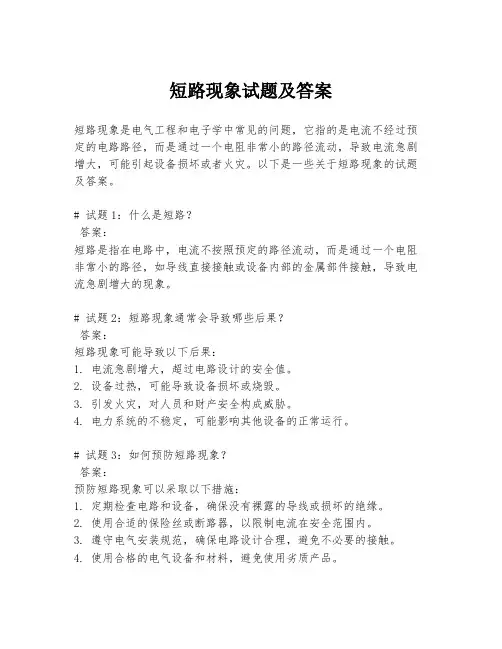

短路现象试题及答案
短路现象试题及答案短路现象是电气工程和电子学中常见的问题，它指的是电流不经过预定的电路路径，而是通过一个电阻非常小的路径流动，导致电流急剧增大，可能引起设备损坏或者火灾。
以下是一些关于短路现象的试题及答案。
# 试题1：什么是短路？答案：短路是指在电路中，电流不按照预定的路径流动，而是通过一个电阻非常小的路径，如导线直接接触或设备内部的金属部件接触，导致电流急剧增大的现象。
# 试题2：短路现象通常会导致哪些后果？答案：短路现象可能导致以下后果：1. 电流急剧增大，超过电路设计的安全值。
2. 设备过热，可能导致设备损坏或烧毁。
3. 引发火灾，对人员和财产安全构成威胁。
4. 电力系统的不稳定，可能影响其他设备的正常运行。
# 试题3：如何预防短路现象？答案：预防短路现象可以采取以下措施：1. 定期检查电路和设备，确保没有裸露的导线或损坏的绝缘。
2. 使用合适的保险丝或断路器，以限制电流在安全范围内。
3. 遵守电气安装规范，确保电路设计合理，避免不必要的接触。
4. 使用合格的电气设备和材料，避免使用劣质产品。
# 试题4：如果发生短路，应采取哪些紧急措施？答案：发生短路时，应立即采取以下紧急措施：1. 切断电源，使用绝缘工具操作，避免触电。
2. 如果可能，使用灭火器扑灭因短路引起的火灾。
3. 通知专业人员进行故障排查和修复。
4. 评估短路对设备和电路的影响，必要时进行更换或维修。
# 试题5：短路保护装置有哪些类型？答案：常见的短路保护装置包括：1. 断路器（Circuit Breaker）：自动切断电源，防止过载和短路。
2. 保险丝（Fuse）：当电流超过其额定值时，保险丝会熔断，切断电路。
3. 过载继电器（Overload Relay）：检测电流是否超过设备的安全工作范围，并触发断路器。
4. 过电流继电器（Overcurrent Relay）：监测电流，当检测到异常时，触发保护机制。
# 试题6：在家庭电路中，为什么需要安装漏电保护器？答案：在家庭电路中安装漏电保护器（Leakage Current Protector）的原因包括：1. 检测电路中的漏电现象，及时切断电源，防止触电事故。

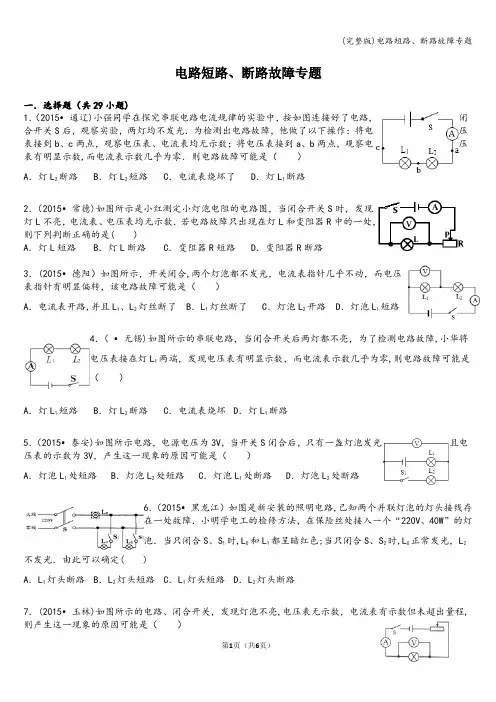

(完整版)电路短路、断路故障专题
电路短路、断路故障专题一．选择题（共29小题)1．（2015•通辽)小强同学在探究串联电路电流规律的实验中，按如图连接好了电路,闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数,而电流表示数几乎为零．则电路故障可能是（）A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路2．（2015•常德)如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是( )A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路3．(2015•德阳）如图所示，开关闭合,两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表开路,并且L1、L2灯丝断了 B．L1灯丝断了 C．灯泡L2开路 D．灯泡L1短路4．（•无锡)如图所示的串联电路，当闭合开关后两灯都不亮，为了检测电路故障,小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零,则电路故障可能是（）A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路5．（2015•泰安)如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路6．（2015•黑龙江）如图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时,L0和L1都呈暗红色;当只闭合S、S2时,L0正常发光，L2不发光．由此可以确定( )A．L1灯头断路B．L2灯头短路C．L1灯头短路D．L2灯头断路7．(2015•玉林)如图所示的电路、闭合开关，发现灯泡不亮,电压表无示数，电流表有示数但未超出量程,则产生这一现象的原因可能是（）A．灯泡短路B．灯泡断路 C．滑动变阻器短路 D．滑动变阻器断路8．（2015•广东）如图所示,已知电源电压为3V，当闭合开关后发现电压表的读数为3V，可能出现的故障是（）A．灯L2断路B．灯L1断路C．灯L2短路D．开关接触不良9．（2015•乐山）如图所示电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路10．如图所示电路，闭合开关S后,两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数;将这根导线两端分别接到b、c两点,发现两灯均不亮，电流表示数为零．则电路故障可能是（)A．灯L1断路B．灯L2短路C．电流表断路D．灯L2断路11．（2015•毕节市）如图所示，开关S闭合后,L1和L2都不发光，将电压表并联在ab之间时,电压表示数为0，将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是（)A．L2断路B．L2短路C．L1断路D．L1短路12．（2015•恩施州）在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数,小灯泡不亮．则故障原因是( ）A．L断路B．L短路C．R断路D．R短路13．（2015•兰州)如图所示,闭合开关S,灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后,灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是（）A．电压表短路B．电流表断路C．L1断路D．L1短路14．(2015•凉山州）如图所示的电路中,电源电压保持不变．当开关S闭合后，只有一个电表的示数发生变化;若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则( )A电流表A的示数发生变化，电阻R断路 B电压表V的示数发生变化，小灯泡L短路C电压表V的示数发生变化，小灯泡L断路 D电流表A的示数发生变化，电阻R短路15．（2015•南宁）如图所示的电路图，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或等L只有一个出现故障，则可能是（）A．电流表A示数为零，灯L短路 B．电流表A示数为零，灯L断路C．电流表A1示数为零，电阻R短路 D．电流表A1示数为零，电阻R断路16．(2015•大连)如图所示的电路，闭合开关S,灯L1不发光，灯L2发光，电流表无示数,电压表有示数．则电路故障可能是（）A．L1被短路B．L1断路C．L2被短路D．L2断路17．（2015•梧州）小明用如图所示的电路图研究并联电路电流的规律，当闭合开关S试触时，发现3只小灯泡均发光,电流表的指针正向偏转并超过最大刻度．产生这种现象的原因可能是（）A．小灯泡L1发生断路B．小灯泡L2发生短路C．电流表使用的量程太小D．电流表的接线柱接反了18．(2015•铁岭）在如图所示的电路中，电源电压不变，闭合开关S后，灯L正常发光．一段时间后，灯L突然熄灭，电压表示数变大,电流表示数变为零．产生这一现象的原因是（)A．电阻R断路B．电阻R短路C．电灯L断路D．电灯L短路19．（2015•曲靖）如图是测量小灯泡电功率的电路图,当开关闭合后发现小灯泡不亮，移动滑动变阻器的滑片时电压表无示数,电流表的示数有明显变化，则以下分析正确的是（）A．电流表正负接线柱接反了B．电压表的量程选大了C．小灯泡处发生短路D．小灯泡处发生断路20．（河池）在如图所示的电路中，电源电压保持不变．闭合开关S后，灯L不发光，电压表指针有明显偏转．若此电路中只有一处故障，则对于电路故障的判断,下列说法不正确的是（)A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路21．（2014•南宁）如图所示的电路,电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L2断路B．L1断路C．L2短路D．L1短路22．（2014•巴中）如图所示,两只额定电压相同的灯泡L1、L2，串联在电路中，闭合开关后发现，L1不亮，L2亮,电压表有一定的示数，其原因可能是（)A．L1的灯丝烧断 B．L1的电阻小于L2的电阻C．L2的实际功率小于L1的实际功率 D．L2的额定功率大于L1的额定功率23．（2014•鄂州）在如图所示的电路中，电源电压不变，闭合开关S,电路正常工作,过一会儿,灯L突然变亮,电流表、电压表示数都变大．该电路中可能出现的故障是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路24．（2014•锦州）如图所示的电路中，电源两端的电压保持不变,当开关S闭合后，灯L 不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（)A．灯L短路B．灯L断路 C．滑动变阻器R2断路D．定值电阻R1断路25．（2014•潍坊)在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小强同学连接了如图所示电路,开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零,a、c间电压为零，c、d间的电压不为零，这说明（）A．电源接线柱接触不良 B．开关的触片或接线柱接触不良C．电流表连接柱接触不良 D．灯泡灯丝断了或灯座接触不良26．（2014•上海）在图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作，一段时间后，电流表A的示数变小，电压表V的示数不变，若故障只发生在电阻R1,R2上，用某完好的定值电阻R（R＜R1）替换R2，替换前、后两电表的示数恰好不变,则（）A．R1一定断路B．R2一定断路C．R1可能断路D．R2可能断路27．（2014•昆明）某实验小组连接了如图所示的串联电路，电源电压为3V恒定不变．连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得U ab=U bc=U cd=0，U ad=3V．为进一步确认电路故障，他们先用导线将a、b连接起来,先后测得U bc=U cd=0；再用导线将b、c连接起来，先后测得U ab=0，U cd近似等于3V;最后用导线将c、d连接起来，先后测得U ab=0,U bc近似等于3V．则故障原因可能是（)A．灯L l和灯L2都发生了断路 B．灯L2和开关S都发生了断路C．灯L l和开关S都发生了断路 D．灯L l、灯L2和开关S都发生了断路28．（2015•达州）小刚晚上做作业时,把台灯的插头插入插座,闭合台灯开关后,他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是（）A．台灯插头处出现了短路 B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路29．（2011•遂宁)小明同学学习了家庭电路后，为家里新安装了一盏电灯．当闭合开关时，发现电灯不亮，配电箱内空气开关立即跳闸断开，其原因可能是（）A．灯头内部短路 B．开关内部短路C．灯泡的灯丝断了D．开关接触不良2016年02月16日电路故障参考答案一．选择题（共29小题）1．A; 2．D；3．B；4．D；5．A; 6．B；7．A；8．A; 9．A; 10．D；11．A；12．B；13．B;14．C；15．D；16．B；17．C；18．A; 19．C；20．B; 21．B；22．B；23．C；24．B；25．B;26．A; 27．B; 28．B; 29．A；。

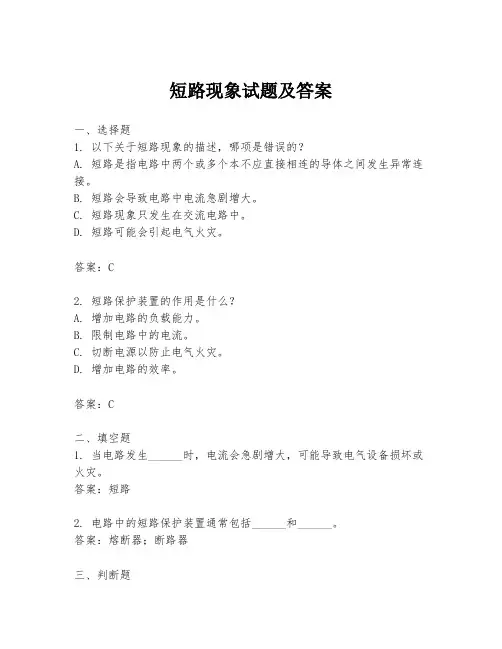

短路现象试题及答案
短路现象试题及答案
一、选择题
1. 以下关于短路现象的描述，哪项是错误的？
A. 短路是指电路中两个或多个本不应直接相连的导体之间发生异常连接。
B. 短路会导致电路中电流急剧增大。
C. 短路现象只发生在交流电路中。
D. 短路可能会引起电气火灾。
答案：C
2. 短路保护装置的作用是什么？
A. 增加电路的负载能力。
B. 限制电路中的电流。
C. 切断电源以防止电气火灾。
D. 增加电路的效率。
答案：C
二、填空题
1. 当电路发生______时，电流会急剧增大，可能导致电气设备损坏或火灾。
答案：短路
2. 电路中的短路保护装置通常包括______和______。
答案：熔断器；断路器
三、判断题
1. 短路现象可以通过增加电路中的电阻来避免。
（对/错）
答案：错
2. 所有的电路都必须安装短路保护装置。
（对/错）
答案：对
四、简答题
1. 请简述短路现象的危害。
答案：短路现象会导致电路中电流急剧增大，可能会引起电气设备损坏、过热甚至引发火灾，严重时还可能危及人身安全。
2. 描述一种常见的短路保护装置及其工作原理。
答案：一种常见的短路保护装置是熔断器。
当电路中发生短路或过载时，电流会迅速增大，熔断器内的金属丝由于电阻发热而达到其熔点，金属丝熔断从而切断电路，防止电流继续增大造成更严重的后果。
科普短路测试题及答案
科普短路测试题及答案
一、单选题
1. 短路是指电路中两个或多个本不应直接相连的导体之间发生直接连接的现象。
以下哪项不是短路可能造成的后果？
A. 电路过载
B. 电器损坏
C. 电路效率提高
D. 火灾风险增加
答案：C
2. 在家庭电路中，如果发生短路，以下哪个措施是正确的？
A. 立即关闭电源
B. 用水扑灭电器火灾
C. 继续使用电器
D. 用手触碰电器
答案：A
3. 短路测试中，使用万用表测量电阻时，以下哪个读数表示电路发生了短路？
A. 0欧姆
B. 无穷大欧姆
C. 1000欧姆
D. 500欧姆
答案：A
二、判断题
1. 短路总是由外部因素引起的，与电路设计无关。
（对/错）
答案：错
2. 电路中安装熔断器可以预防短路造成的损害。
（对/错）
答案：对
3. 短路测试时，如果万用表显示无穷大欧姆，说明电路正常。
（对/错）
答案：错
三、填空题
1. 当电路中的电阻为______欧姆时，可以认为电路发生了短路。
答案：0
2. 为了安全起见，发现电路短路后应立即______。
答案：关闭电源
3. 短路测试中，使用万用表测量电阻时，如果读数为无穷大欧姆，说明电路处于______状态。
答案：开路
结束语：通过以上题目的练习，相信大家对短路的基本概念、危害以及预防措施有了更深入的了解。
在实际生活中，正确处理电路短路问题，保护自身和财产安全是非常重要的。
希望这些知识能够帮助大家在遇到相关问题时，能够迅速而正确地应对。

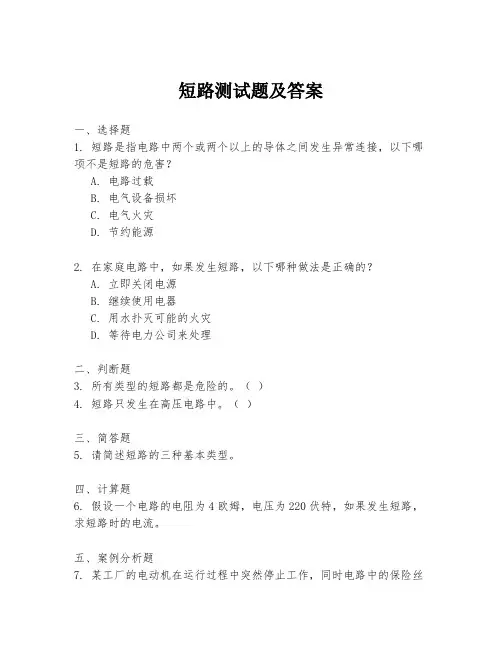

短路测试题及答案
短路测试题及答案
一、选择题
1. 短路是指电路中两个或两个以上的导体之间发生异常连接，以下哪项不是短路的危害？
A. 电路过载
B. 电气设备损坏
C. 电气火灾
D. 节约能源
2. 在家庭电路中，如果发生短路，以下哪种做法是正确的？
A. 立即关闭电源
B. 继续使用电器
C. 用水扑灭可能的火灾
D. 等待电力公司来处理
二、判断题
3. 所有类型的短路都是危险的。
（）
4. 短路只发生在高压电路中。
（）
三、简答题
5. 请简述短路的三种基本类型。
四、计算题
6. 假设一个电路的电阻为4欧姆，电压为220伏特，如果发生短路，求短路时的电流。
五、案例分析题
7. 某工厂的电动机在运行过程中突然停止工作，同时电路中的保险丝
熔断，分析可能的原因。
答案：
一、
1. D（节约能源）
2. A（立即关闭电源）
二、
3. √（所有类型的短路都是危险的）
4. ×（短路不仅发生在高压电路中，低压电路同样可能发生短路）
三、
5. 短路的三种基本类型包括：电源短路、负载短路和线路短路。
四、
6. 短路时的电流 I = V / R = 220V / 4Ω = 55A
五、
7. 电动机停止工作且保险丝熔断，可能是由于电动机内部发生短路，导致电流过大，超出了保险丝的额定电流，从而触发保险丝熔断保护电路。
初二物理短路试题及答案
初二物理短路试题及答案一、选择题1. 在电路中，若两导体两端直接连接，不经过用电器，这种现象称为（）A. 断路B. 短路C. 通路D. 开路答案：B2. 短路发生时，电路中的电流将会（）A. 减小B. 增大C. 不变D. 无法确定答案：B3. 短路的危害包括（）A. 烧坏用电器B. 烧坏电源C. 烧坏导线D. 所有选项答案：D二、填空题4. 当电路发生短路时，由于电阻非常小，根据欧姆定律，电路中的电流将______。
答案：急剧增大5. 为了避免短路，电路中应该避免将电源的正负极直接连接，这样会导致______。
答案：电流过大三、简答题6. 请简述短路的危害。
答案：短路的危害包括烧坏用电器、烧坏电源、烧坏导线，严重时甚至可能引发火灾，对人身安全和财产安全构成威胁。
7. 在家庭电路中，如何预防短路的发生？答案：预防短路的措施包括：定期检查电路和用电器，确保电线和用电器没有破损；使用合格的电器和电线；避免在潮湿环境中使用电器；正确安装和使用电路保护装置，如保险丝和断路器。
四、计算题8. 假设一个电路的电源电压为12V，当电路发生短路时，电路的总电阻为0.1Ω，求此时电路中的电流。
答案：根据欧姆定律，I = U/R，代入数值计算得到I = 12V / 0.1Ω = 120A。
五、实验题9. 设计一个实验来验证短路时电流的变化。
答案：实验步骤如下：a. 准备一个电源、一个电流表、一个开关、一个电阻和一个导线。
b. 将电阻接入电路，闭合开关，记录电流表的读数。
c. 断开开关，将电阻短路，再次闭合开关，观察电流表的读数。
d. 比较两次电流表的读数，验证短路时电流的变化。
通过上述实验，可以观察到短路时电流的显著增加，从而验证短路时电流的变化。
