CAD15个经典命令
CAD快捷键命令大全
CAD快捷键命令大全CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。
为了提高工作效率，CAD提供了大量的快捷键命令，可以通过按键组合来执行各种操作。
本文将为您介绍CAD中常用的快捷键命令，帮助您更高效地使用CAD进行设计工作。
1. 常用操作命令1.1 移动命令：M（Move）移动命令允许您将选定的对象从一个位置移动到另一个位置。
按下"M"键后，选择要移动的对象，然后指定基点和目标点即可完成移动操作。
1.2 复制命令：CO（Copy）复制命令用于将选定的对象复制到指定位置。
按下"CO"键后，选择要复制的对象，然后指定基点和目标点即可完成复制操作。
1.3 旋转命令：RO（Rotate）旋转命令可将选定对象按指定角度顺时针或逆时针旋转。
按下"RO"键后，选择要旋转的对象，然后指定旋转中心和旋转角度即可完成旋转操作。
1.4 缩放命令：SC（Scale）缩放命令用于按指定比例对选择的对象进行缩放。
按下"SC"键后，选择要缩放的对象，然后指定基点和缩放比例即可完成缩放操作。
1.5 偏移命令：O（Offset）偏移命令允许您从原始对象创建一个与之平行的新对象。
按下"O"键后，选择要偏移的对象，然后指定偏移距离和偏移方向即可完成偏移操作。
1.6 数组命令：AR（Array）数组命令允许您创建并列的对象副本。
按下"AR"键后，选择要复制的对象，然后指定基点、行数和列数即可完成数组操作。
2. 绘图命令2.1 直线命令：L（Line）直线命令用于绘制直线段。
按下"L"键后，指定起点和终点即可完成直线绘制。
2.2 圆命令：C（Circle）圆命令用于绘制圆。
按下"C"键后，指定圆心和半径即可完成圆的绘制。
2.3 弧命令：A（Arc）弧命令用于绘制弧线。
CAD快捷键命令大全(最全)
CtrL+C: 复制
MID：中点
CtrL+J: 重复命令 ML：双线
SC: 缩放比例
SKATCH：徒手画线 SN: 栅格捕捉 SO: 绘制二围面
SP：样条曲线
SPL：曲线 ST：文字样式 SU：减集 SURFTAB：曲面网格 T：多行文字 TAN：切点 TB：插入表格 TO：工具栏 TOL：标注形位公差 TR：修剪 TXTAXP：分解文字 UCS：三维坐标 UN：图形单位 UNI：加集 U回车/CtrL+Z：后退 V：命名视图 X：分解 XL：放射线
F10: 极轴控制 DOV：替换标注系统变量
F11: 对象追踪 DR：显示顺序
CtrL+1: 特性框 DRA：半径标注
CtrL+2: 资源管理 DS：设置极轴追踪
CtrL+3: 选项板 DT：单行文字
CtrL+6: 数据连接 DV：相机
CtrL+S: 保存文件 FRO：正交偏移捕捉
CtrL+Y: 重做
CtrL+K: 超级链接 MO：特性
CtrL+N: 新建
LI：显示图形数据信息（list）
CtrL+M: 选项框 ALt+F8:宏
CtrL+0: 清除屏幕 ALt+F11:打开V-B编辑器
IMP：输入文件
CtrL+Z:取消
IN：交集
CTRL＋B:栅格捕捉 INT：交足
CTRL＋F:对象捕捉 LA：快速引出标注
Hale Waihona Puke CTRL＋G:栅格LAN：拉长
CTRL＋L:正交
LT：线形
CTRL＋W:对象追踪 LTS：线形比例
CAD常用命令大全(完整版)
CAD常用命令大全1、对象特性ADC , *ADCENTER（设计中心“Ctrl＋2”）CH , MO *PROPERTIES(修改特性“Ctrl＋1”)MA , *MATCHPROP（属性匹配）ST , *STYLE（文字样式）<BR< p>COL , *COLOR（设置颜色）LA , *LAYER（图层操作）LT , *LINETYPE（线形）LTS , *LTSCALE（线形比例）LW , *LWEIGHT （线宽）UN , *UNITS（图形单位）ATT , *ATTDEF（属性定义）ATE , *ATTEDIT（编辑属性）BO , *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL , *ALIGN（对齐）EXIT , *QUIT（退出）EXP , *EXPORT（输出其它格式文件）IMP , *IMPORT（输入文件）OP ,PR *OPTIONS（自定义CAD设置）PRINT , *PLOT（打印）PU , *PURGE（清除垃圾）R , *REDRAW（重新生成）REN , *RENAME（重命名）SN , *SNAP（捕捉栅格）DS , *DSETTINGS（设置极轴追踪）OS , *OSNAP（设置捕捉模式）PRE , *PREVIEW（打印预览）TO , *TOOLBAR（工具栏）V , *VIEW（命名视图）AA , *AREA（面积）DI , *DIST（距离）LI , *LIST（显示图形数据信息2、绘图命令：PO , *POINT（点）L , *LINE（直线）XL , *XLINE（射线）PL , *PLINE（多段线）ML , *MLINE（多线）SPL , *SPLINE（样条曲线）POL , *POLYGON（正多边形）REC , *RECTANGLE（矩形）C , *CIRCLE(圆)A , *ARC(圆弧)DO , *DONUT（圆环）EL , *ELLIPSE（椭圆）REG , *REGION（面域）MT , *MTEXT（多行文本）T , *MTEXT（多行文本）B , *BLOCK（块定义）I , *INSERT（插入块）W , *WBLOCK（定义块文件）DIV , *DIVIDE（等分）H , *BHATCH（填充）3、修改命令：CO , *COPY（复制）MI , *MIRROR（镜像）AR , *ARRAY（阵列）O , *OFFSET（偏移）RO , *ROTATE（旋转）M , *MOVE（移动）E , DEL键*ERASE（删除）X , *EXPLODE（分解）TR , *TRIM（修剪）EX , *EXTEND（延伸）S , *STRETCH（拉伸）LEN , *LENGTHEN（直线拉长）SC , *SCALE（比例缩放）BR , *BREAK（打断）CHA , *CHAMFER(倒角)F , *FILLET（倒圆角）<BR< p> PE , *PEDIT（多段线编辑）ED , *DDEDIT（修改文本）4、视窗缩放：P , *PAN（平移）Z＋空格＋空格, *实时缩放Z , *局部放大Z+P , *返回上一视图Z＋E , *显示全图5、尺寸标注：DLI , *DIMLINEAR（直线标注）DAL , *DIMALIGNED（对齐标注）DRA , *DIMRADIUS（半径标注）DDI , *DIMDIAMETER（直径标注）DAN , *DIMANGULAR（角度标注）DCE , *DIMCENTER（中心标注）DOR , *DIMORDINATE（点标注）TOL , *TOLERANCE（标注形位公差）LE , *QLEADER（快速引出标注）DBA , *DIMBASELINE（基线标注）DCO , *DIMCONTINUE（连续标注）D , *DIMSTYLE（标注样式）DED , *DIMEDIT（编辑标注）DOV , *DIMOVERRIDE(替换标注系统变量) 6.常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）7.常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）。
CAD常用命令大全ABD

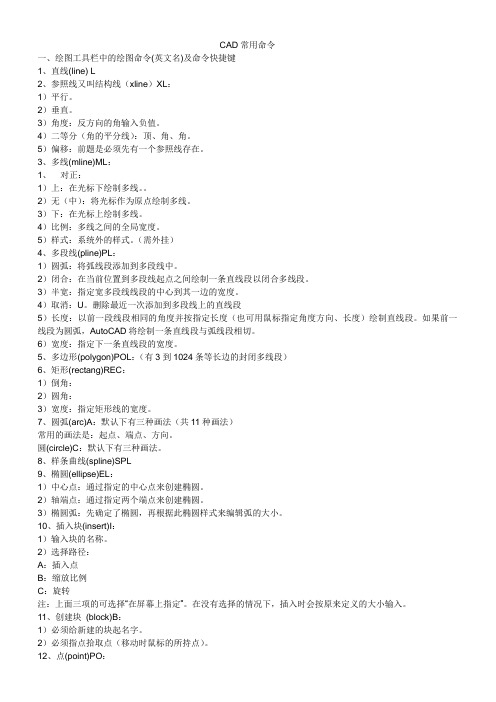

CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L2、参照线又叫结构线（xline）XL：1）平行。
2）垂直。
3）角度：反方向的角输入负值。
4）二等分（角的平分线）：顶、角、角。
5）偏移：前题是必须先有一个参照线存在。
3、多线(mline)ML：1、对正：1）上：在光标下绘制多线。
2）无（中）：将光标作为原点绘制多线。
3）下：在光标上绘制多线。
4）比例：多线之间的全局宽度。
5）样式：系统外的样式。
（需外挂）4、多段线(pline)PL：1）圆弧：将弧线段添加到多段线中。
2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3）半宽：指定宽多段线线段的中心到其一边的宽度。
4）取消：U。
删除最近一次添加到多段线上的直线段5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。
如果前一线段为圆弧，AutoCAD将绘制一条直线段与弧线段相切。
6）宽度：指定下一条直线段的宽度。
5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）6、矩形(rectang)REC：1）倒角：2）圆角：3）宽度：指定矩形线的宽度。
7、圆弧(arc)A：默认下有三种画法（共11种画法）常用的画法是：起点、端点、方向。
圆(circle)C：默认下有三种画法。
8、样条曲线(spline)SPL9、椭圆(ellipse)EL：1）中心点：通过指定的中心点来创建椭圆。
2）轴端点：通过指定两个端点来创建椭圆。
3）椭圆弧：先确定了椭圆，再根据此椭圆样式来编辑弧的大小。
10、插入块(insert)I：1）输入块的名称。
2）选择路径：A：插入点B：缩放比例C：旋转注：上面三项的可选择“在屏幕上指定”。
在没有选择的情况下，插入时会按原来定义的大小输入。
11、创建块(block)B：1）必须给新建的块起名字。
2）必须指点拾取点（移动时鼠标的所持点）。
CAD常用命令大全
CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L2、参照线又叫结构线（xline）XL：1）平行。
2）垂直。
3）角度：反方向的角输入负值。
4）二等分（角的平分线）：顶、角、角。
5）偏移：前题是必须先有一个参照线存在。
3、多线(mline)ML：1、对正：1）上：在光标下绘制多线。
2）无（中）：将光标作为原点绘制多线。
3）下：在光标上绘制多线。
4）比例：多线之间的全局宽度。
5）样式：系统外的样式。
（需外挂）4、多段线(pline)PL：1）圆弧：将弧线段添加到多段线中。
2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3）半宽：指定宽多段线线段的中心到其一边的宽度。
4）取消：U。
删除最近一次添加到多段线上的直线段5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。
如果前一线段为圆弧，AutoCAD 将绘制一条直线段与弧线段相切。
6）宽度：指定下一条直线段的宽度。
5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）6、矩形(rectang)REC：1）倒角：2）圆角：3）宽度：指定矩形线的宽度。
7、圆弧(arc)A：默认下有三种画法（共11种画法）常用的画法是：起点、端点、方向。
圆(circle)C：默认下有三种画法。
8、样条曲线(spline)SPL9、椭圆(ellipse)EL：1）中心点：通过指定的中心点来创建椭圆。
2）轴端点：通过指定两个端点来创建椭圆。
3）椭圆弧：先确定了椭圆，再根据此椭圆样式来编辑弧的大小。
10、插入块(insert)I：1）输入块的名称。
2）选择路径：A：插入点B：缩放比例C：旋转注：上面三项的可选择“在屏幕上指定”。
在没有选择的情况下，插入时会按原来定义的大小输入。
11、创建块 (block)B：1）必须给新建的块起名字。
2）必须指点拾取点（移动时鼠标的所持点）。
完整word版,CAD常用命令大全(完整版)
CAD常用命令大全1、对象特性ADC , *ADCENTER（设计中心“Ctrl＋2”）CH , MO *PROPERTIES(修改特性“Ctrl＋1”)MA , *MATCHPROP（属性匹配）ST , *STYLE（文字样式）<BR< p>COL , *COLOR（设置颜色）LA , *LAYER（图层操作）LT , *LINETYPE（线形）LTS , *LTSCALE（线形比例）LW , *LWEIGHT （线宽）UN , *UNITS（图形单位）ATT , *ATTDEF（属性定义）ATE , *ATTEDIT（编辑属性）BO , *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL , *ALIGN（对齐）EXIT , *QUIT（退出）EXP , *EXPORT（输出其它格式文件）IMP , *IMPORT（输入文件）OP ,PR *OPTIONS（自定义CAD设置）PRINT , *PLOT（打印）PU , *PURGE（清除垃圾）R , *REDRAW（重新生成）REN , *RENAME（重命名）SN , *SNAP（捕捉栅格）DS , *DSETTINGS（设置极轴追踪）OS , *OSNAP（设置捕捉模式）PRE , *PREVIEW（打印预览）TO , *TOOLBAR（工具栏）V , *VIEW（命名视图）AA , *AREA（面积）DI , *DIST（距离）LI , *LIST（显示图形数据信息2、绘图命令：PO , *POINT（点）L , *LINE（直线）XL , *XLINE（射线）PL , *PLINE（多段线）ML , *MLINE（多线）SPL , *SPLINE（样条曲线）POL , *POLYGON（正多边形）REC , *RECTANGLE（矩形）C , *CIRCLE(圆)A , *ARC(圆弧)DO , *DONUT（圆环）EL , *ELLIPSE（椭圆）REG , *REGION（面域）MT , *MTEXT（多行文本）T , *MTEXT（多行文本）B , *BLOCK（块定义）I , *INSERT（插入块）W , *WBLOCK（定义块文件）DIV , *DIVIDE（等分）H , *BHATCH（填充）3、修改命令：CO , *COPY（复制）MI , *MIRROR（镜像）AR , *ARRAY（阵列）O , *OFFSET（偏移）RO , *ROTATE（旋转）M , *MOVE（移动）E , DEL键*ERASE（删除）X , *EXPLODE（分解）TR , *TRIM（修剪）EX , *EXTEND（延伸）S , *STRETCH（拉伸）LEN , *LENGTHEN（直线拉长）SC , *SCALE（比例缩放）BR , *BREAK（打断）CHA , *CHAMFER(倒角)F , *FILLET（倒圆角）<BR< p> PE , *PEDIT（多段线编辑）ED , *DDEDIT（修改文本）4、视窗缩放：P , *PAN（平移）Z＋空格＋空格, *实时缩放Z , *局部放大Z+P , *返回上一视图Z＋E , *显示全图5、尺寸标注：DLI , *DIMLINEAR（直线标注）DAL , *DIMALIGNED（对齐标注）DRA , *DIMRADIUS（半径标注）DDI , *DIMDIAMETER（直径标注）DAN , *DIMANGULAR（角度标注）DCE , *DIMCENTER（中心标注）DOR , *DIMORDINATE（点标注）TOL , *TOLERANCE（标注形位公差）LE , *QLEADER（快速引出标注）DBA , *DIMBASELINE（基线标注）DCO , *DIMCONTINUE（连续标注）D , *DIMSTYLE（标注样式）DED , *DIMEDIT（编辑标注）DOV , *DIMOVERRIDE(替换标注系统变量) 6.常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）7.常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）。
CAD命令快捷键大全
CAD命令快捷键大全CAD软件是一种应用于工程设计和制图领域的计算机辅助设计软件。
为了提高我们的工作效率，熟练使用CAD命令快捷键是非常重要的。
本文将为大家介绍一些常用的CAD命令快捷键，帮助大家更加高效地使用CAD软件。
1. 移动命令：M在CAD中，我们经常需要移动图形或对象的位置。
使用“M”键调用移动命令，选择要移动的图形或对象，然后指定移动的目标位置即可。
2. 复制命令：C复制命令用于复制图形或对象，使用“C”键调用复制命令，选择要复制的图形或对象，然后指定复制的目标位置。
3. 旋转命令：RO旋转命令用于将图形或对象按指定角度旋转。
使用“RO”键调用旋转命令，选择要旋转的图形或对象，然后指定旋转的基点和旋转角度。
4. 缩放命令：SC缩放命令用于按指定比例缩放图形或对象的大小。
使用“SC”键调用缩放命令，选择要缩放的图形或对象，然后指定缩放比例。
5. 剪切命令：TR剪切命令用于裁剪图形或对象的一部分。
使用“TR”键调用剪切命令，选择要剪切的图形或对象，然后指定剪切的边界。
6. 偏移命令：O偏移命令用于按照指定距离生成平行线或曲线。
使用“O”键调用偏移命令，选择要偏移的图形或对象，然后指定偏移的距离和方向。
7. 镜像命令：MI镜像命令用于以指定线为镜像轴进行镜像。
使用“MI”键调用镜像命令，选择要镜像的图形或对象，然后指定镜像轴线。
8. 圆弧命令：AR圆弧命令用于绘制弧形的线。
使用“AR”键调用圆弧命令，指定圆心、起始点和终点。
9. 直线命令：L直线命令用于绘制直线。
使用“L”键调用直线命令，指定起始点和终点。
10. 多段线命令：PL多段线命令用于绘制由多个线段组成的曲线。
使用“PL”键调用多段线命令，指定每个线段的端点。
11. 矩形命令：REC矩形命令用于绘制矩形。
使用“REC”键调用矩形命令，指定矩形的起始点和对角点。
12. 椭圆命令：EL椭圆命令用于绘制椭圆。
使用“EL”键调用椭圆命令，指定椭圆的中心、长轴和短轴。
CAD快捷键命令
CAD快捷键命令CAD快捷键命令大全：提升你的设计效率在计算机辅助设计（CAD）领域，熟练掌握各种快捷键命令是提高工作效率的关键。
本文将为您详细介绍CAD软件中常用的快捷键命令，帮助您更快速、高效地完成设计任务。
一、常用快捷键1.Ctrl + Z：撤销上一步操作2.Ctrl + Y：恢复撤销的操作3.Ctrl + S：保存文件4.Ctrl + O：打开文件5.Ctrl + N：新建文件6.Ctrl + P：打印文件7.Ctrl + A：全选8.Ctrl + D：取消选择9.Ctrl + C：复制10.Ctrl + V：粘贴11.Ctrl + X：剪切12.F1：获取帮助13.F2：编辑属性14.F3：切换坐标系15.F4：切换视图模式16.F5：切换等轴测视图17.F6：切换正交视图18.F7：切换透视图19.F8：切换栅格显示20.F9：绘制矩形21.F10：绘制圆形22.F11：绘制多边形23.F12：绘制椭圆二、绘图快捷键1.L：直线2.R：半径圆弧3.C：圆心圆弧4.A：相切圆弧5.H：水平线6.V：垂直线7.B：基线偏移8.O：偏移对象9.M：移动对象10.E：删除对象11.T：修剪对象12.X：延伸对象13.J：合并对象14.G：对齐对象15.S：缩放对象16.Z：拉伸对象17.P：画点18.DIV：定数等分19.ME：定距等分20.AR：阵列对象21.MI：镜像对象22.RO：旋转对象23.SC：比例缩放对象24.LE：拉长对象25.REC：矩形阵列26.POL：多边形阵列27.EXP：分解对象28.IMP：创建块定义29.WBLOCK：写块定义30.ATTRIB：设置属性值YER：图层管理32.TEXT：文字输入33.MTEXT：多行文字输入34.DIMENSION：尺寸标注35.HATCH：填充图案36.SOLID：实体填充37.LTYPE：线型设置38.LWEIGHT：线宽设置39.CELTYPE：颜色设置40.MLEDIT：多线编辑41.CHAMFER：倒角42.FILLET：圆角处理43.EXTRUDE：拉伸实体面或边创建实体特征44.REVOLVE：旋转实体面或边创建实体特征45.SWEPT：扫掠实体面或边创建实体特征46.UNION：并集运算47.INTERSECT：交集运算48.SUBTRACT：差集运算49.TOUCH：（调整两条曲线的相对位置）连接两条曲线的端点使其相交或相切。
CAD命令大全-cad命名
CAD命令大全-cad命名CAD 命令大全 cad 命名在 CAD（计算机辅助设计）的世界里，命令就像是操作的密码，掌握了它们，您就能在设计的天地中自由驰骋。
CAD 拥有众多丰富多样的命令，每个命令都有其独特的功能和用途。
下面就让我们一同来探索这个庞大而精彩的 CAD 命令世界。
首先，让我们来了解一些基础的绘图命令。
“LINE”（直线）命令是最基本的之一，通过指定起点和终点，您可以轻松绘制出直线段。
“CIRCLE”（圆）命令能帮助您创建各种类型的圆，如圆心半径、圆心直径或者三点定圆。
“RECTANG”（矩形）命令则用于绘制矩形，您可以指定长度、宽度或者通过两个对角点来确定矩形的大小和位置。
在编辑图形方面，“ERASE”（删除）命令能快速清除不需要的图形元素。
“MOVE”（移动）命令可以将选定的对象移动到新的位置。
“COPY”（复制）命令允许您复制选定的对象，并将其放置在指定的位置。
“ROTATE”（旋转）命令能按照指定的角度旋转对象，使其达到您想要的方向。
对于图形的修改和调整，“TRIM”（修剪）命令可以将对象修剪到与其他对象的边界相交处。
“EXTEND”（延伸）命令则相反，它可以将对象延伸至与其他对象相交。
“FILLET”（圆角）命令用于创建圆角，使相邻的两条线段以平滑的圆角过渡。
“CHAMFER”（倒角）命令则是创建倒角，让两条线段以斜角相接。
在尺寸标注方面，“DIMLINEAR”（线性标注）命令用于标注水平或垂直方向的尺寸。
“DIMRADIUS”（半径标注）命令专门标注圆或圆弧的半径。
“DIMDIAMETER”（直径标注）命令则用于标注圆或圆弧的直径。
图层管理也是 CAD 中重要的一部分，“LAYER”（图层）命令可以创建、删除、设置图层的属性，如颜色、线型、线宽等。
通过合理使用图层，可以让图形的组织更加清晰，便于管理和编辑。
在文字处理方面，“TEXT”（单行文字）命令用于输入单行文字，而“MTEXT”（多行文字）命令则可以输入多行文字，并进行更多的格式设置，如字体、字号、对齐方式等。
CAD常用命令汇总
CAD常用命令汇总CAD是一种广泛应用于机械设计、建筑设计等领域的计算机辅助设计软件，可以大大提高设计效率和准确度。
下面是CAD常用命令的汇总，供参考：1. Line（直线）：绘制直线段的命令，通过指定起点和终点的坐标或偏移量来确定直线的位置和长度。
2. Circle（圆）：绘制圆的命令，可以通过指定圆心坐标和半径来确定圆的位置和大小。
3. Arc（弧）：绘制弧的命令，可以通过指定起点、终点和半径来确定弧的位置和大小。
4. Polyline（多段线）：绘制由多个线段组成的曲线形状的命令，可以通过指定节点和线段的起点和终点来确定多段线的形状。
5. Rectangle（矩形）：绘制矩形的命令，可以通过指定对角线的两个点来确定矩形的位置和大小。
6. Ellipse（椭圆）：绘制椭圆的命令，可以通过指定中心点、长轴和短轴的长度来确定椭圆的位置和大小。
7. Offset（偏移）：将对象平移一定距离的命令，可以通过指定偏移距离和对象来确定偏移后的位置。
8. Mirror（镜像）：以一条直线为轴对称复制对象的命令，可以通过指定镜像轴和对象来确定镜像后的位置。
9. Trim（修剪）：删除对象的一部分以使其与其他对象连接起来的命令，可以通过指定修剪边界和要修剪的对象来进行修剪。
10. Extend（延伸）：延伸对象的一边以使其与其他对象连接起来的命令，可以通过指定延伸边界和要延伸的对象来进行延伸。
11. Fillet（倒圆角）：在两条线段的交点处添加一个圆角的命令，可以通过指定圆角半径和要添加圆角的线段来进行倒圆角。
12. Chamfer（斜角）：在两条线段的交点处添加一个斜角的命令，可以通过指定斜角的长度和角度来进行斜角。
13. Array（阵列）：将一个对象复制成一组对象的命令，可以通过指定阵列的大小和数量来进行阵列复制。
14. Scale（缩放）：调整对象的大小的命令，可以通过指定缩放比例和基点来进行缩放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD入门及提高（15个经典命令）
首先要记住基本命令，但也要有自定义命令，定义方法，工具—自定义—编辑自定义文
件---程序参数acad.pgp前边有很多都是以“；”开头的，第一个不以“；”开头的就是命令
的开始，一般“3A,*3DARRAY”下边的命令是我们要编辑的部分，其他不懂的不要动。比如
这个3A表示的是快捷键*号后边是命令的完整名称也就是说输入3A和输入3DARRAY作
用是一样的。修改后保存，关闭CAD，重新打开CAD你自定义的命令就可以使用了。
7、ESC在任何时候按ESC键，取消正在执行的命令。
三、15个基本命令
1、线
命令：line
快捷命令：L
操作方式：输入L→空格→屏幕上点第一点→点第二点点第三点空格完毕，当然你也可以无
休止的画下去
2、复制
命令：copy
快捷命令：CO（有的CAD是C）
操作方式：输入CO→空格→选择物体→空格→选择基准点→选择要复制到什么地方→空格
结束（CAD2004如果要连续复制，可在选择基准点之前按一个M然后再选择基准点，就
可以连续复制了，CAD2004以后的版本都直接可以连续复制）如果要复制这个物体距离1
000mm，那么这样操作“CO→空格→选择物体→空格→选择基准点→输入相对坐标→空格
（如果是水平或者竖直方向，那么按F8打开正交，用移动鼠标给个方向，然后输入1000
然后空格）
3、移动
命令：MOVE
快捷命令：M
操作方式：和复制一样
4、圆
命令：CIRCLE
快捷命令：C(不同的版本稍有不同也有的是CICR)
操作方式：输入C空格点一点输入直径空格或者拉鼠标，点左键确定
5、偏移
命令OFFSET
快捷命令：O
操作方式：输入O，空格，输入偏移的距离，空格（或者在屏幕上指定距离用两点的方式），
选择要偏移的物体，在要偏移的方向上点鼠标。
6、格式刷
命令MATCHPROP
快捷命令：MA
操作方式：输入MA，空格，选择基准物体，选择要刷的物体
7、查看属性
命令PROPERTIES
快捷命令：MO（Ctrl+1）
操作方式：输入mo，选择物体，（可以看到该物体的属性，图层颜色几何尺寸等）
8、阵列
命令：array
快捷命令：AR
操作步骤输入AR，空格，出现对话框，假如你想生成一个3行4列的图形，那么行里写3
列里写4，下边的“偏移距离和方向”里按你自己的需要填写。
9、延长
命令：EXTEND
快捷命令：EX
操作方式：输入EX，空格，选择想延长到那儿，空格，选择被延长的线
提示：线的前边有，有可能相交的线或物体
小技巧：输入EX，空格，空格（将图中所有线作为延伸边界），点被延长的物体，可直接
延长到最近的一个物体，继续点该线，可以继续延长到下个物体。
10、剪切
命令：TRIM
快捷命令：TR
操作方式：同，延长，同样的小技巧
11、删除
命令：ERASE
快捷命令：E
操作方式:输入E，空格，选择物体，空格（或者选择物体按E，空格，或者选择对象后按
Delete键）
12、撤销
命令：U
操作方式：输入U，空格，只要CAD没关过，可以一直撤销到打开图纸时的状态
13、炸开
命令：EXPLODE
快捷命令：X
操作方式：输入X，空格，选择物体（或者选择物体输入X空格）
提示：如果是块也许需要炸很多此才能炸开，也有的东西是炸不开的
14、拉伸
命令：STRETCH
快捷命令：S
操作方式：输入S，用右下、左上的方式拉出一个框，让方框包围需要拉伸的部分图形，空
格，选择一个基本点，输入距离或者指定下一点。
如果框选了整个对象，拉伸时整个对象会被移动。
15、镜像
命令：MIRROR
快捷命令：MI
操作方式：输入MI选择要镜像的物体，选择“镜子“的第一点，选择”镜子“的第二点，空格，
得到了一个以你选择的两点为对称轴的图像三、为什么要记这15个命令：因为会CAD操
作的人很多，你要与众不同，你需要更快的操作才可以比别人强，用键盘看起来很酷，作一
个牛X的人需要熟练的键盘操作。只会用鼠标在屏幕上点，不能说会CAD。呵呵！
CAD功能非常强大，操作也可以非常的灵活，要画一个图形，操作方式多种多样，比
如画一个正方形
方法一：用线的命令+相对坐标，组成一个正方形
方法二：选择矩形命令+相对坐标生成一个正方形
方法三：画两条垂直的线然后用偏移组成一个正方形
方法四：画一条线，用阵列（环形阵列）生成一个正方形
方法五：画两条垂直的线，用复制命令分别复制两条线，生成一个正方形
方法六：画两条相交的线，复制两条线，基准点取交点，输入相对坐标，剪切掉多余的线，
形成一个正方形。
我起码还能写出五种方法来，你信不？
所以要熟悉这15个命令几乎就可以走遍天下了！
其他的命令可以用按钮或者菜单里找，这15个命令一定要用键盘输入！
五、附我的自定义命令
因为原则上CAD采用左手键盘、右手鼠标的方式最方便，因此将一些常用命令都定义
为左手键，这样也可以提高绘图效率。
ff,*line
ww,*move
a,*MATCHPROP
q,*PROPERTIES
c,*copy(把圆的命令改为CC)
把这几个复制到*CAD.PGP的命令Z,*ZOOM的后边保存
这样几乎所有的命令就都可以用左手完成了。右手只是偶尔用一下，呵呵，当然了，根据你
自己的使用习惯自己定义也可以。
我这样定义不替换原来的命令（C复制命令除外，因为画圆的命令不常用），又增加了
命令的可操作性，解放了右手和眼睛，右手只用鼠标，眼睛只盯着屏幕就可以了！
