绝缘法兰安装施工及验收记录
法兰连接质量验收记录
法兰连接质量验收记录一、验收目的：二、验收范围：本次法兰连接质量验收主要针对以下几个方面进行检查：1.法兰连接的准确性：确认法兰连接的尺寸、型号、标志和精度是否与设计要求一致。
2.法兰连接的平整度：检查法兰连接的平整度要求，确认法兰连接是否平整、无严重倾斜或变形。
3.法兰连接的密封性：检查法兰连接的密封面是否平整，确认法兰连接是否达到密封要求，排除泄漏风险。
4.法兰连接的螺栓紧固力：检查法兰连接的螺栓紧固力是否符合要求，确认螺栓紧固力是否能够承受设计工作条件下的压力。
5.法兰连接的耐久性：确认法兰连接的材料是否耐腐蚀、耐磨损，并能够适应长期运行的工况。
三、验收步骤：1.检查法兰连接的尺寸和标志。
确认法兰连接的尺寸、型号和标志是否与设计要求一致，包括法兰的外径、内径、螺栓孔数量和尺寸等。
2.检查法兰连接的平整度。
使用直尺或测量工具检查法兰连接的平整度，确认法兰连接是否平整，无明显的倾斜或变形。
3.检查法兰连接的密封性。
使用检漏剂或灯光法检查法兰连接的密封面，确认法兰连接的密封面是否平整，排除泄漏风险。
4.检查法兰连接的螺栓紧固力。
使用扭矩扳手或扳手检查法兰连接的螺栓紧固力，确认螺栓紧固力是否符合要求，能够承受设计工作条件下的压力。
5.检查法兰连接的耐久性。
根据法兰连接的材料和使用环境，评估法兰连接的耐腐蚀性能和耐磨损性能，确认法兰连接能够适应长期运行的工况。
四、验收结果和处理措施：1.验收结果：（1）法兰连接的尺寸和标志符合设计要求；（2）法兰连接的平整度符合要求，无明显的倾斜或变形；（3）法兰连接的密封面平整，无泄漏现象；（4）法兰连接的螺栓紧固力符合要求，能够承受设计工作条件下的压力；（5）法兰连接的材料具有良好的耐久性，能够适应长期运行的工况。
2.处理措施：如果验收过程中发现法兰连接存在问题，需要采取以下处理措施：（1）尺寸标志不符合要求的，需要重新选择合适的法兰连接进行更换；（2）平整度不符合要求的，需要进行法兰连接的调整或更换；（3）密封性不符合要求的，需要进行密封面的研磨或更换密封垫片等；（4）螺栓紧固力不符合要求的，需要重新进行螺栓的调整或更换；（5）材料不耐久的，需要选择耐腐蚀、耐磨损的材料进行更换。
法兰质量检验记录
表面质量、外形尺寸
抽查
数量
实测值
表面质量
应无肉眼可见的裂纹.夹层.折叠.夹渣等有害缺陷。
1
符合要求
外形尺寸
外径
1
531
内径
1
502
厚度
1
14
孔数
1
20
/
执行标准
NB/T47008-2008 HG/T20592-2009
结论
根据固定式压力容器安全技术监察规程2.1材料通用要求，对该材料进行检验，符合NB/T47008-2010标准要求。
5
295
螺栓数量
5
12
执行标准
NB/T47008-2010 ,JB/T81-94
结论
根据锅炉安全技术监察规程2.8材料验收标准，对进厂法兰就行检验，符合NB/T47008-2010和JB/T81-94标准要求。
备注
检验员：日期：2014.9.5
外购件法兰进厂检验记录
编号：Q/TLG02.05-08
序号：
备注
检验员：日期：2014.10.1
外购件法兰进厂检验记录
编号：Q/TLG02.05-08
序号：
名称
法兰
牌号
20#
炉编号
120472
锻件批号
141222
锻造用钢坯
规格
PL150-1.6RF
产地
山西兴旺达
数量
2件
质量证明
书的审查
材料执行标准
质量证明书内容是否齐全
质量证明书内容是否与实物相符
NB/T47008-2010
备注
检验员：日期：
外购件法兰进厂检验记录
编号：Q/TLG02.05-08

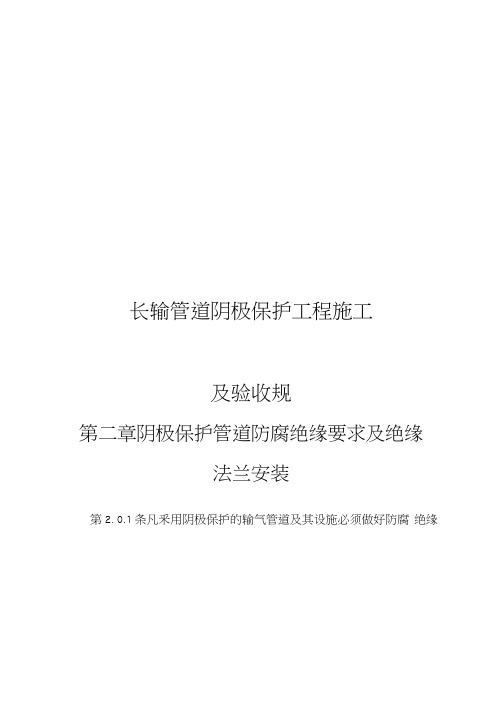

长输管道阴极保护工程施工及验收规范标准
长输管道阴极保护工程施工及验收规第二章阴极保护管道防腐绝缘要求及绝缘法兰安装第2. 0.1条凡釆用阴极保护的输气管道及其设施必须做好防腐绝缘处理。
防腐层质量应符合现行有关标准的规定。
第2.0.2条管道下沟前必须进行防腐层外观检查，并用高压电火花检漏仪做漏点检测。
回填后尚需用音频信号检漏仪检测漏点；要求连续10km检查不得超过五个漏点。
施工单位交工前应抽查管道全长的5%,不合格时加倍抽查；交工时由甲、乙、丙三方参加连续抽查管道全长的15%,不合格时必须返工处理。
第2. 0.3条输气管道采用钢套管时，套管间应按设计要求设绝缘支撑进行电绝缘，并用500V兆欧表进行绝缘检查。
套管两端应釆用牢固的非导电材料密封。
第2. 0.4条绝缘法兰应先组装，然后焊短管进行水压试验并进行电气检查，合格后再整体焊接在管道上。
水压试验应按现行的《长输管道站工艺管线工程施工及验收规》（SYJ 4002）有关条款执行。
绝缘法兰在组装焊接前，需用500V兆欧表测量其绝缘程度。
绝缘电阻值以大于或等于2MQ为合格。
不合格者必须重新更换绝缘垫片、垫圈和套管。
第三章电源设备的验收与安装第3. 0.1条阴极保护工程选用的电源设备及电料器材均应符合现行有关标准、规的规定。
电气设备应有铭牌和出厂合格证。
第3.0.2条阴极保护的电源设备到达施工现场后，应根据装箱清单开箱检查清点主体设备和零附件，主体设备和零附件应齐全完整。
电源设备的技术文件、图纸及设备使用说明书应齐全。
第3. 0.3条阴极保护的段媛设备应存放在气温5-40°C,相对湿度小于70%,清洁、干燥、通风能避雨雪、飞砂、灰尘的场所。
不得存放在周围空气空气中含有有害的介质的地方。
第3. 0.4条在搬运电气设备时，应防止损坏各部件和碰破漆层。
第3.0.5条阴极保护电源设备的安装应按设计和设备产品说明书要求进行。
并应符合下列规定：1.电源设备附件应无妨碍通风、影响散热的设备；2.电源设备在安装时应小心轻放，不应受震动；3.接线时电源电压应与设备额定电压值相符；4.接线时应根据接线图核对交直流电压的关系；输出电源极性应正确，并应在接线端子上注明“ +极性符号；5.安装完毕后，应将电源设备积尘清除干净。
法兰质量检验记录

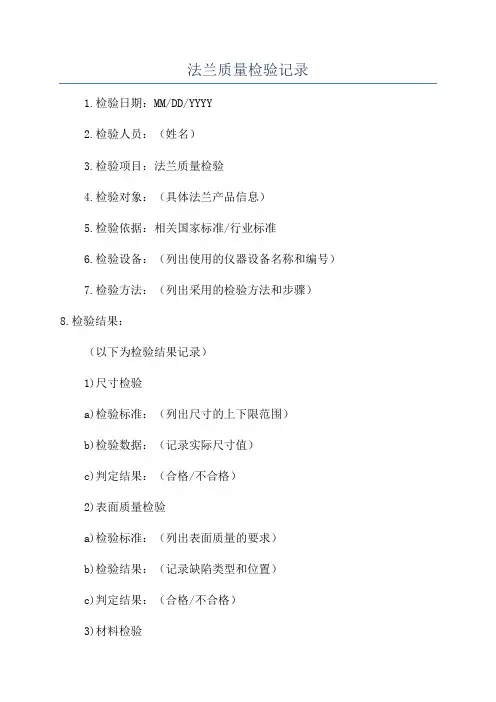

法兰质量检验记录1.检验日期：MM/DD/YYYY2.检验人员：（姓名）3.检验项目：法兰质量检验4.检验对象：（具体法兰产品信息）5.检验依据：相关国家标准/行业标准6.检验设备：（列出使用的仪器设备名称和编号）7.检验方法：（列出采用的检验方法和步骤）8.检验结果：（以下为检验结果记录）1)尺寸检验a)检验标准：（列出尺寸的上下限范围）b)检验数据：（记录实际尺寸值）c)判定结果：（合格/不合格）2)表面质量检验a)检验标准：（列出表面质量的要求）b)检验结果：（记录缺陷类型和位置）c)判定结果：（合格/不合格）3)材料检验a)检验标准：（列出材料要求）b)检验数据：（记录材料成分和物理性能测试结果）c)判定结果：（合格/不合格）4)力学性能检验a)检验标准：（列出力学性能要求）b)检验数据：（记录拉伸/压缩等力学性能测试结果）c)判定结果：（合格/不合格）5)密封性能检验a)检验标准：（列出密封性能要求）b)检验数据：（记录密封性能测试结果）c)判定结果：（合格/不合格）9.处理措施：a)对于不合格项b)对于合格项，填写“无”10.检验结论：综合以上检验结果判断，对于该批次法兰产品的质量进行综合评价，并填写“合格”或“不合格”。
11.建议和改进措施：（针对不合格项，提出改进意见和措施）12.备注：（记录其他需要说明的情况）以上记录为法兰质量检验过程中所做的记录，督促及保证法兰产品质量达到标准要求。
同时，对于不合格项要及时进行处理并采取相应的改进措施，以提高产品质量和客户满意度。
法兰连接施工及验收记录
工程名称
施工单位
分项工程名称
执行标准
序 号
项目
金属管端法兰盘与金属管道连接应 1 符合金属管道法兰连接的规定和设
计要求。
2
聚乙烯管道端或钢骨架聚乙烯复合 管端的法兰盘连接应符合规范规定
两法兰盘上螺孔应对中，法兰面相
互平行，螺栓孔与螺栓直径应配套，
3
螺栓规格应一致，螺母应在同一侧； 紧固法兰盘上的螺栓应按对称顺序
分次均匀紧固，不应强力组装；螺
栓拧紧后宜伸出螺母1～3丝扣。
法兰密封面、密封件不得有影响密 4 封性能的划痕、凹坑等缺陷，材质
应符合输送城镇燃气的要求。
编号
分项工程部位
标准条号 5.4.1 5.4.2
施工单位自检
5.4.3
5.4.4Байду номын сангаас
5
法兰盘、紧固件应经防腐处理，并 应符合设计要求。
5.4.5
监理（建设）单位验收
自
验
检
收
结
年月日
结
年月日
果
技术负责人
质检员
论
技术负责人
检查员
项目负责人
监理（建设）负责人
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验
收记录
本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录。
法兰检验和验收
12检验和验收12. 0. 1法兰外观检验应符合以下要求：1锻造表面应光滑，不得有锻造伤痕、裂纹等缺陷。
2锻造表面的粘砂、氧化皮等应清除干净，不允许有影响铸件使用性能的缺陷（如裂纹、缩孔、夹渣等)存在。
3机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和连接可靠性的缺陷。
4环连接面法兰的密封面应逐个检查，槽的两个侧面不得有机械加工引起的裂纹、划痕和撞伤等表面缺陷。
12. 0.. 2法兰材料应符合有关标准的规定，并具有相应的质量证明文件。
12. 0. 3法兰加工完毕后，应在其密封面上涂防锈油，并防止划伤和撞击。
13标记及标记示例13.0.1法兰按下列规定标记：HG/T 20592 法兰（或法兰盖）0 0—0 0 0 0 0 其中b为法兰类型代号，按本标准表3. 1. 1的规定。
螺纹法兰采用按GB/T 7306规定的锥管螺纹时,标记为“Th(Rc)”或“Th(Rp)”；螺纹法兰采用按GB/T 12716规定的锥管螺纹时，标记为“Th(NPT)”。
螺纹法兰如未标记螺纹代号，则为Rp(GB/T 7306. 1)。
c为法兰公称尺寸DN与适用钢管外径系列；整体法兰、法兰盖、衬里法兰盖、螺纹法兰，适用钢管外径系列的标记可省略。
适用于本标准A系列钢管的法兰，适用钢管外径系列的标记可省略。
适用于本标准B系列钢管的法兰，标记? *“DNXXX(B)”。
d为法兰公称压力等级PN。
e为密封面型式代号，按本标准表3. 2.1的规定。
f为钢管壁厚，应由用户提供。
对于带颈对焊法兰、对焊环(松套法兰）应标注钢管壁厚。
g为材料牌号。
h表示其他。
如附加要求或采用与本标准规定不一致的要求等。
13.0.2标记示例示例1:公称尺寸DN1200、公称压力FN6、配用公制管的突面板式平焊钢制管法兰，材料为Q235A,其标记为：HG/T 20592 法兰 PL1200(B)-6 RF Q235A 示例2:公称尺寸DN300、公称压力PN25、配用英制管的凸面带颈平焊钢制管法兰，材料为20 钢，其标记为：HG/T 20592 法兰 SO 300-25 M 20 示例3:公称尺寸DN100、公称压力PN100、配用公制管的B面带颈对焊钢制管法兰，材料为16M n，钢管壁厚为8m m，其标记为：.HG/T 20592 法兰 WN100(B)-100 FM S=8mm 16Mn 示例4:公称尺寸DN150、公称压力PN160、配用英制管的环连接面带颈对焊钢制管法兰，材料为16Mn,钢管壁厚为10mm，其标记为：HG/T 20592 法兰 WN150-160 RJ S=10mm 16Mn 示例、5:公称尺寸DN500、公称压力PN16、榫面整体钢制管法兰，材料为WCB，密封面表面粗糖度为KaO. 8?1.6，其标记为：HG/T 20592 法兰 IF500-16 T WCB RaO. 8?1.6示例6:公称尺寸DN40、公称压力PN63、配用英制管的突面承插焊钢制管法兰，材料为304，其标记为：HG/T 20592 法兰 SW40-63 RF 304 示例7:公称尺寸DN80、公称压力PN25、采用NPT螺纹的突面螺纹钢制管法兰，材料为20钢，其标记为：HG/T 20592 法兰 Th(NPT)80-25 RF 20 示例8:公称尺寸DN65、公称压力PN16、采用Rc螺纹的全平面螺纹钢制管法兰，材料为316，其标记为：HG/T 20592 法兰 Th(Rc)65-16 FF 316 示例9:公称尺寸DN200、公称压力PN10、配用公制管的突面对焊环松套钢制管法兰，法兰材料为20钢、对焊环材料为316，钢管壁厚为4mm，其标记为：HG/T 20592 法兰 PJ/SE 20G(B)-10 RF S = 4mm 20/316 示例10:公称尺寸DN300、公称压力PN10、配用英制管的凹面平焊环松套钢制管法兰，法兰材料为20钢、平焊环材料为316，其标记为：HG/T 20592 法兰 PJ/RJ1 300-10 FM 20/31613.0.3采购和交货。
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录验收部法兰安工程名高平市公安局站二次管网工分项工程名泫东市场管施工单省第筑工程公专业工项目经竹施工执行规程名称及编现行标分包单分包项目经施工班组施工单位检查评定监理（建设）单位验质量验收规程的规记法兰连接应符合下列规定安装前法兰密封面应平整光洁、无毛刺和径向沟槽。
法兰螺完整、无损伤且不大﹪法兰端面应保持平行，偏差不大于法兰外径。
不得采用加偏垫、多层垫或加强力拧紧法兰一侧螺栓2m方法，消除法兰接口端面的缝并保证螺法兰应保持同轴螺栓中心偏差不超过孔径5能自由穿1垫片的材质和涂料应符合设计要求，大口径垫片需要拼接时符合要应采用斜口拼或迷宫形式的对接，不得直缝对接。
垫片尺寸与法兰密封面相严禁采用先加好垫片并拧紧法兰螺栓，再焊接法兰焊口的方进行法兰焊螺栓宜涂以二硫化钼油脂或石墨机油加以保法兰连接应使用同一规格的螺栓，安装方向应一致，紧固螺2-紧固后丝扣外露长度应时应对称均匀的进行松紧适度倍螺距，需要用垫圈调整时，每个螺栓只能用一个垫一般项目合格率1主控项目合格率1施工单位检查评定结果项目质量检查员：10 年2012 日月29专业监理工程师监理（建设单位验收结论（建设单位负责人）年月日法兰安装工程检验批质量验收记录高平市公安小区站二次管5法阀门安验收部工程名分项工程名工施工单专业工项目经林州建筑工路俊施工执行规程名称及编现行标分包单分包项目经施工班组施工单位检查评定监理（建设）单位验质量验收规程的规记法兰连接应符合下列规定安装前法兰密封面应平整光洁、无毛刺和径向沟槽。
法兰螺完整、无损伤。
且不大于5﹪，9）法兰端面应保持平行，偏差不大于法兰外径的1。
不得采用加偏垫、多层垫或加强力拧紧法兰一侧螺栓的2mm方法，消除法兰接口端面的缝隙，并保证螺10一）法兰应保持同轴，螺栓中心偏差不超过孔径的5%栓能自由穿入般1 11）垫控片的材质和涂料应符合设计要求，大口径垫片需要拼接时，符合验收规程的要求应采用斜口拼或迷宫形式的对接，不得直缝对接。
法兰安装质量验收记录
8 法兰距支架或墙面的净距不应小于200mm
序 号
量测项目
允许偏差
实测点偏差值
应量 测点
数
合格 合格率 点数 (%)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
不大于法
1
两个法兰连接端面偏 差
兰外径的 1.5%，且
2
2
1
2
1
1
2
1
0
1
1
1
1
0
2
15
15
100
不大于2mm
法兰与法 中心偏差
法兰安装质量验收记录
编号
工程名称
部位(分部)名称
施工单位
序 号
外观检查项目
法兰应符合现行国家标准《钢制管法兰技术 1 条件》GB/T 9124的相关规定，安装前应对密
封面及密封垫片进行外观检查
软垫片的周边整齐，垫片尺寸应与法兰密封
2
面相符，其允许偏差应符合现行国家标准《 工业金属管道工程施工规范》GB 50235的相
不大于孔 径的5%
2 兰、管道
螺栓孔 垂直偏差 0～2mm 2 1 1 2 1 0 3 3 1 1 1 1 2 1 3 15 12 80
交方班组
接方班组Biblioteka 施工负责人质检员注：本表由施工单位填写，建设单位、施工单位保存。
平均合格率(%)
90
评定等级
评定日期
年月日
关规定
3
垫片应采用高压垫片，其材质和涂料应符合 设计要求
4
不得采用先加垫片并拧紧法兰螺栓，再焊接 法兰焊口的方法进行法兰安装
桩号
工序(分项)名称
设备及管路附 件安装
绝缘接头安装检查记录表
压力
（Mpa）
开始
温度
（℃）
结束
时间
结束
压力
（Mpa）
结束
温度
（℃）
自检
结果
强度
试验
水
11：00
6.0
20
11:05
6.0
20
合格
严密性
试验
绝缘电阻测试
测试仪器
电子式绝缘电阻测试仪
仪器规格型号
DW3165(500V)
设计或规范要求的绝缘电阻值
16检员：
年月日
监理工程师：
年月日
\
绝缘接头检验记录
工程名称
定远乡镇天然气管道输配系统工程10标（康华阀室）
施工单位
上海煤气第一管线工程有限公司
施工机组
SHGY（04）
施工员
陈军
公称直径
DN400
公称压力
4MPa
设计压力
4MPA
设计温度
-10-+50°C
制造厂家
上海常浩高压管件有限公司
出厂编号
1401003
压力试验
项目
试验
介质
开始
时间
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8.5.1
符合要求
2
两对绝缘法兰的电缆线连接应符合 设计要求，并应做好电缆线及接头 的防腐，金属部分不得裸露于土中
8.5.2
符合要求
3
绝缘法兰外露时，应有保护措施。
8.5.3
符合要求
符合规范及设计要求 自 检 结 果 技术负责人 年 月 日 验 收 结 质检员 论 技术负责人 年 月 日
检查员
项目负责人
监理（建设）负责人
理（建设）单位验收
日
检查员
绝缘法兰安装施工及验收记录 （CJJ33-2005）
工程名称 施工单位 分项工程名称 执行标准 序 号 项 目 编 号
河南鑫厦建设集团有限公司 分项工程部位 城镇燃气输配工程施工及验收规范（CJJ33-2005） 标准条号 施工单位自检 监理（建设）单位验收
1
安装前，应对绝缘法兰进行绝缘试 验检查，其绝缘电阻不应小于1MΩ ； 当相对湿度大于60%时，其绝缘电 阻不应小于500KΩ 。
