电缆工程施工主要措施(3篇)
第1篇一、施工准备1. 施工图纸及资料审核：对施工图纸进行仔细审查，确保图纸的完整性和准确性，对施工资料进行整理和归档。
2. 材料设备采购：根据施工图纸及工程需求，采购电缆、电缆附件、管道、支架等材料设备，确保质量合格、数量充足。
3. 施工现场布置：根据工程实际情况，合理规划施工现场，设置材料堆场、施工区域、临时设施等，确保施工顺利进行。
4. 人员培训：对施工人员进行专业技能培训，提高施工队伍的整体素质，确保施工质量。
二、施工技术措施1. 施工方案编制：根据工程特点，编制详细的施工方案，明确施工工艺、施工顺序、质量标准、安全措施等。
2. 施工工艺：严格按照施工方案进行施工，确保施工质量。
a. 电缆敷设：电缆敷设前，检查电缆质量，确保电缆无破损、无受潮；敷设过程中，保持电缆平直，避免过度弯曲，防止电缆损坏。
b. 电缆附件安装：电缆附件安装前，检查附件质量，确保附件无损坏、无锈蚀；安装过程中，按照规范要求进行，确保附件连接牢固。
c. 管道、支架安装：管道、支架安装前，检查材料质量，确保管道、支架无变形、无损坏；安装过程中，按照规范要求进行，确保管道、支架连接牢固、水平。
3. 施工质量控制：加强施工过程中的质量控制，确保施工质量符合规范要求。
a. 材料检验：对进场材料进行检验，确保材料质量合格。
b. 施工过程检验：对施工过程中的关键工序进行检验，确保施工质量。
c. 竣工验收：对施工完成后的工程进行验收，确保工程质量符合规范要求。
4. 施工安全措施：加强施工现场安全管理，确保施工安全。
a. 施工现场安全培训：对施工人员进行安全培训，提高安全意识。
b. 安全防护措施：施工现场设置安全警示标志，设置安全防护设施，确保施工人员安全。
c. 施工安全事故处理：发生安全事故时，立即启动应急预案，及时处理。
三、施工进度管理1. 施工计划编制：根据工程需求，编制详细的施工计划，明确施工进度、关键节点等。
2. 施工进度监控：对施工进度进行实时监控，确保工程按计划进行。
室外电缆敷设施工方案
室外电缆敷设施工方案室外电缆敷设是指在户外环境中进行电缆的敷设和安装的工作。
室外电缆敷设方案是为了保证电缆正常运行和使用的重要工作。
本文将针对室外电缆敷设的一般步骤、安全措施以及常见问题进行详细介绍。
一、室外电缆敷设的一般步骤1.方案设计：在进行室外电缆敷设之前，需要进行详细的方案设计。
方案设计包括确定电缆线路的路线、敷设深度、敷设方式等。
2.材料采购：根据方案设计确定的材料需求，进行相应的采购。
常见的室外电缆敷设材料包括电缆、接头、护管、支架等。
3.施工准备：施工前需要对现场进行准备工作。
首先，要清理并平整好电缆敷设的路线。
其次，要做好对地下管线、水管、电缆等的查找和标记，避免对其造成损坏。
4.敷设电缆：按照方案设计的路线和方式，进行电缆的敷设。
在敷设电缆之前，应检查电缆的质量是否合格，确保电缆的安全和可靠性。
5.接头处理：电缆敷设完毕后，需要进行接头的处理。
接头处理包括检查接头的质量和可靠性，以及进行绝缘处理和防水处理。
6.测试验收：敷设完毕后，进行电缆的测试和验收。
测试和验收包括电缆的电阻测试、绝缘电阻测试、漏电流测试等，以确保电缆的正常运行。
二、室外电缆敷设的安全措施1.施工人员必须具备相应的电缆敷设经验和技术知识。
2.施工人员必须佩戴好安全防护用具，如安全帽、防护服、安全鞋等。
3.在进行室外电缆敷设时，要严格按照相关的安全操作规程进行操作，不得擅自改变敷设方案。
4.在施工现场周围设置警示标志，提醒他人注意施工区域，以避免发生意外事故。
5.设备和工具应符合相关安全规定并定期进行维护和检修，确保其正常运行。
6.在进行室外电缆敷设时，应当注意天气状况，避免在恶劣天气下施工。
7.在施工中要注重现场管理，保持施工现场整洁有序，避免杂物堆积，防止与电缆敷设相关的事故发生。
三、室外电缆敷设常见问题及解决方法1.敷设过程中出现电缆断裂或破损：这可能是由于电缆质量问题、施工操作不当等原因造成的。
解决方法是及时修复或更换电缆，并进行相关的检查和测试。
电气外网施工方案
电气外网施工方案一、电缆沟槽挖土石方1、在平整完的场地，根据施工图纸及测量方案，用测量仪器测绘出电缆管线走向轨迹，电缆管线走向保证以后不影响其他项目施工。
测量的主要技术要求符合要求；挖出的垃圾土要堆放整齐，要保证以后敷设管、槽时无障碍；沟槽挖完要保证沟槽内平整干净无杂土。
本工程土质较好，故不考虑深度在1.5m以内的沟做放坡支撑处理，只按正常开挖放坡进行管沟开挖，施工中参照下表，按土质情况确定边坡处理。
管沟不加支撑的允许深度协商，沟通完毕后才可以施工。
二、电缆管槽敷设及电缆井安装1、敷设电缆管、槽前要核查所挖沟槽是否有缺陷，确定无误后开始敷设电缆管、槽。
2、电缆管、槽进场地后，要堆放完好，以免破损造成后期重复施工。
3、电缆管、槽敷设要按照图纸及施工工艺要求进行施工，管、槽接头要做好连接处理。
4、管、槽在沟内要摆放整齐，不允许有交叉堆积现象，坡度要掌握合适，以免以后断裂。
5、电缆管槽敷设完毕后端口处要做好封口工作，以免雨季淤泥进入管、槽内。
6、电缆井安装位置要选择合适，不要在道路及建筑物处，以免以后维修带来麻烦。
7、电缆井要按照图纸要求及现行规范施工，做好井内防水防漏工作。
8、电缆管、槽敷设完毕后，要经过甲方验收后方可回填，回填后要夯实，平整。
三、电缆敷设1、准备工作→放线→挖沟→直埋电缆保护管→电缆敷设→铺沙盖砖→回填土→埋设标志桩。
2、施工前对电缆进行详细检查，规格、型号、截面、电压等级均符合设计要求，外观无扭曲，损坏及漏油、渗油等现象。
3、敷设电缆前复查敷设管线有无缺陷，确定无缺陷后方可施工。
4、电缆敷设前，施工人员应认真阅读与电缆敷设有关的图纸，熟悉各种设备位号、电缆路径，防止错放电缆事故的发生。
5、电缆敷设前，对敷设的电缆路径进行检验，确保敷设路径畅通，施工人员应实地认真测量长度，避免电缆余量过长或电缆不够长现象发生，对敷设完电缆应及时作好标记。
6、电缆敷设前应检查好电缆有无破损现象，电缆有无扭曲、电缆铠有无暴漏。
电缆敷设安全技术措施
电缆敷设安全技术措施电缆敷设工程安全技术措施为保证我项目部改造电缆从干熄焦现场到变电所的安全敷设～特编制以下安全技术措施:一、施工时间:2014年12月 6日 -2014年12月16日二、施工地点:干熄焦现场至变电所电缆桥架三、施工人员:四、施工负责人:安全负责人:五、施工前准备:1、对电缆进行详细检查～规格、型号、截面、电压等级均须符合要求～外观无扭曲、坏损等现象2、电缆做耐压、泄露试验经检测合格后方可使用,3、电缆测试完毕～电缆端部应用橡皮包布密封后再用胶布包好,4、把电缆用叉车运至十号路与变电所交叉口材料工具:电缆敷设机、电缆支架及电缆轴设、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳、对讲机、绝缘摇表、万用表、个人工具及手套～安全帽～保险带。
六、电缆敷设方法:1、在10号路与变电所交叉路口架设电缆盘，沿途放置多个滑轮(定滑轮)。
人员安排如下:1)每二十米和转交安排一人看护 ((2)牵引机一人操作(3)电缆盘一人负责每人一部对讲机，随时保持沟通联系，在整个线路的敷设过程中需要经过四次倒线，才能完成一根电缆的敷设。
2、电缆沿桥敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最在截面电缆允许弯曲半径为准。
3、不同电压等级的电缆应分层敷设。
4、同等级电压的电缆沿支架敷设时，水平净距不得小于5?七、安全措施:1、对现场施工人员做好安全教育～对所有参加施工人员进行安全交底～严格按照施工方案组织施工～按操作规程操作。
2、施工设专人负责～统一指挥～明确分工～责任到人。
3、严禁酒后作业～班中不得空岗～窜岗或者嬉闹。
4、电缆沿桥架敷设时～应敷设排列整齐～不得与原有电缆交叉。
5、施工人员要做好自保工作～相互提醒～相互关照～安全负责人要严把安全关～做到不安全不作业～坚决制止三违现象。
6、施工负责人负责本工程全部安装质量及工程进度～所有参加施工人员必须服从施工负责人统一指挥。
安全负责人严把安全关～监督所有人员不违章～做好联保互保。

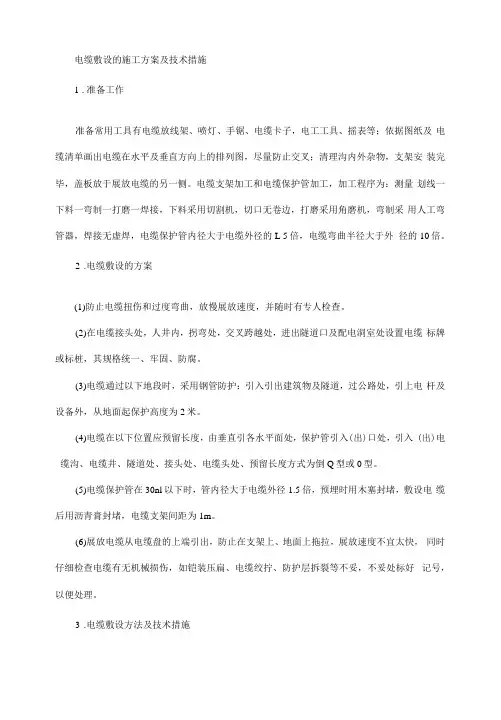

电缆敷设的施工方案及技术措施
电缆敷设的施工方案及技术措施1.准备工作准备常用工具有电缆放线架、喷灯、手锯、电缆卡子，电工工具、摇表等；依据图纸及电缆清单画出电缆在水平及垂直方向上的排列图，尽量防止交叉；清理沟内外杂物，支架安装完毕，盖板放于展放电缆的另一侧。
电缆支架加工和电缆保护管加工，加工程序为：测量划线一下料一弯制一打磨一焊接，下料采用切割机，切口无卷边，打磨采用角磨机，弯制采用人工弯管器，焊接无虚焊，电缆保护管内径大于电缆外径的L 5倍，电缆弯曲半径大于外径的10倍。
2.电缆敷设的方案(1)防止电缆扭伤和过度弯曲，放慢展放速度，并随时有专人检查。
(2)在电缆接头处，人井内，拐弯处，交叉跨越处，进出隧道口及配电洞室处设置电缆标牌或标桩，其规格统一、牢固、防腐。
(3)电缆通过以下地段时，采用钢管防护：引入引出建筑物及隧道，过公路处，引上电杆及设备外，从地面起保护高度为2米。
(4)电缆在以下位置应预留长度，由垂直引各水平面处，保护管引入(出)口处，引入(出)电缆沟、电缆井、隧道处、接头处、电缆头处、预留长度方式为倒Q型或0型。
(5)电缆保护管在30nl以下时，管内径大于电缆外径1.5倍，预埋时用木塞封堵，敷设电缆后用沥青膏封堵，电缆支架间距为1m。
(6)展放电缆从电缆盘的上端引出，防止在支架上、地面上拖拉，展放速度不宜太快，同时仔细检查电缆有无机械损伤，如铠装压扁、电缆绞拧、防护层拆裂等不妥，不妥处标好记号，以便处理。
3.电缆敷设方法及技术措施展放电缆的方法采用人工牵引展放，并将电缆置于电缆沟的一侧，再将其放电缆沟支架上，展放顺序是先放电缆支架最下层最里面的那根电缆，然后从里到外,从下到上依次展放; 高压电缆、低压电缆、控制电缆，最好分层排列，顺序为由上到下，电缆在支架上的固定采用。
型卡子，固定时内垫柔性材料，电缆卡子与电缆型号配套，敷设完毕后，及时将沟内杂物清理干净，盖好盖板。
管内穿放电缆时，先清除管内杂物，穿电缆时采用滑石粉做为助滑剂，管径满足要求, 每根电力电缆单独穿入一根管内，管内无积水，积水池设于人口检查井且可排水。
外线电缆敷设施工方案
外线电缆敷设施工方案一、项目概况外线电缆敷设项目是指将电缆从终端用户到服务提供商的网络节点进行布线的工程。
其目的是为了实现用户与网络节点之间的高速数据传输和通信。
本方案将详细介绍外线电缆敷设的设备、工程流程、施工方法和质量控制等内容。
二、设备及材料准备1.电缆：选择符合规范要求的电缆，包括光纤电缆和铜缆。
根据项目需求选择合适的电缆类型和规格。
2.埋管：根据电缆种类选择合适的埋管材质和规格，并确保埋管质量符合要求。
3.连接器：根据电缆种类和接口类型选择合适的连接器，并确保连接器质量可靠。
4.网线：根据项目需求选用合适的网线，保证其质量符合规范要求。
三、工程流程1.布线规划：根据用户需求和网络节点的位置，进行布线的规划，确定每一段电缆的长度、路径和接口类型。
2.确定施工队伍：根据项目规模和工期要求，确定合适的施工队伍，并进行相关培训，确保施工人员具备相关技能和知识。
3.确定工程进度：根据布线规划确定工程进度，制定合理的施工计划，并与相关部门进行协调，确保工程进度得到保证。
4.施工准备：对施工现场进行清理和整理，确保施工所需的设备和材料充足，并进行必要的试验和检验。
5.电缆敷设：根据布线规划进行电缆敷设，包括穿线、固定和连接等操作。
根据电缆特点和施工现场要求，选择合适的敷设方法进行施工。
6.连接测试：在电缆敷设完成后，进行连接测试，确保电缆的连接和信号传输符合要求。
7.施工验收：完成工程后，进行施工验收，确保工程质量符合规范要求。
如有问题，及时处理和整改。
四、施工方法1.穿线方法：根据敷设区域的具体情况选择合适的穿线方法，包括直线穿线、曲线穿线和绕线穿线等方法。
注意保护电缆的外皮和内芯，避免损坏导致信号损失。
2.固定方法：根据敷设区域的具体情况选择合适的固定方法，包括扎带固定、管夹固定和金属夹固定等方法。
确保电缆固定稳固，并避免对电缆造成损害。
3.连接方法：根据电缆类型和接口类型选择合适的连接方法，包括焊接、压接和插拔等方法。
电缆敷设施工技术措施
电缆敷设施工技术措施电缆敷设施工技术措施是指在电缆敷设过程中，采取的各种技术手段和措施，以确保电缆敷设的质量和安全性。
电缆敷设是电力工程和通信工程中不可或缺的一项工作，其质量和安全性直接关系到电力系统和通信系统的正常运行。
因此，在电缆敷设过程中，必须严格按照相关规范和要求进行操作，并采取适当的措施以应对各种可能的问题和风险。
1.布线规划和准备工作：在进行电缆敷设之前，需要进行周密的布线规划和准备工作。
首先需要制定详细的施工方案，包括敷设线路、敷设方式、敷设深度等。
然后对施工区域进行勘测和测量，以确定地形地貌和施工条件，并制定相应的施工计划。
在准备工作中，还需要对相关工具和设备进行检查和维护，确保其正常运行。
2.施工现场安全措施：在电缆敷设现场，必须严格执行安全措施，确保施工人员的人身安全。
首先要划定施工现场的保护区域，设置合理的隔离设施，并采取必要的安全警示措施。
施工人员必须佩戴防护用具，如安全帽、安全鞋、防护眼镜等，以防止人身伤害。
同时，还要对施工现场进行定期检查和清理，清除可能存在的安全隐患。
3.电缆敷设方式和材料选择：电缆敷设可以采用不同的方式，如直埋敷设、架空敷设、管道敷设等。
在选择敷设方式时，需考虑地形地貌特点、施工条件和维护便利性等因素。
同时，在选择电缆敷设材料时，需要考虑其耐热性、耐磨性和耐腐蚀性等性能，确保其适用于具体的敷设环境。
4.电缆敷设施工质量控制：电缆敷设施工质量控制是确保敷设质量的重要环节。
在敷设过程中，需要对电缆进行有效的保护，避免其受力过大或损坏。
同时，还需要对敷设工艺进行严格控制，确保敷设深度、敷设平整度和敷设间距等达到规范要求。
在敷设终端和接头处，需进行必要的处理和保护，以确保其接触良好和绝缘性能良好。
5.敷设过程监控和质量验收：在电缆敷设过程中，需要进行实时监控和记录，以发现和及时解决可能存在的问题。
监控项目包括敷设深度、拉力、弯曲度等，可以采用传感器、监测仪和视频监控等设备进行实时监测。
室外电缆敷设施工方案
西安工程大学临潼校区22-8#、22-9#学生公寓室外工程电缆敷设施工方案一、施工部位及工程概况西安工程大学临潼校区22-8#、22-9#学生公寓室外工程，楼内电源从西环路西侧总控室引进380V供电，8#楼为3根YJV22-4×300，长度437m，9#楼为2根YJV22-4×300，长度547m，除总控室外东北角路面下有一段长35m、宽1m、高1.2m的砖砌电缆沟外，其余全部直埋敷设，沟宽0.9m，深1m。
沿途主要穿过绿化带、人行道和五处道路。
过路管预埋9根φ150钢管（四根备用），以前预埋的电缆有多处从沟内穿过，给电缆敷设时增加了施工难度。
二、施工部署1、施工准备（1）机具准备敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。
（2）人员准备及责任分工室外工程现场总负责：刘安泰质量安全总负责：刘金剑技术负责人：魏章银分项工程及专业技术负责人：苗双田安全员：法锁锁施工员：陈绪朝电工：刘高电缆敷设指挥员：苗宏伟放电缆工人：40-60人（3）材料准备套接扣压式薄壁钢管的管材、连接附件，宜采用同一金属材料制作。
安装前应进行外观检查，且应符合下列规定：1）型号、规格符合设计要求；2）金属内、外壁良好、均匀，无表皮剥落、锈蚀等现象；3）管材及连接附件内、外壁表面光洁，无裂纹、毛刺、飞边、砂眼、气泡、变形等缺陷；4）管材及连接附件，壁厚均匀、管口平整、光滑；5）套接管件（直管接头）的长度，不小于管外径的2.5倍；6）管内畅通，无杂物；7）各种附件尺寸，符合设计规定；绝缘导线的型号、规格必须符合设计要求，并有出厂合格证。
钢带线、护口、压线帽等均符合要求。
土建砼及钢材材料由土建专业单独准备，低压灯、灯座、低压灯变压器、开关箱、开关、角钢、予埋钢板、电缆保护管、镀锌扁钢、等应符合国家有关规定要求。
室外电缆敷设施工方案
室外电缆敷设施工方案前言室外电缆敷设是指将电缆敷设于室外环境中，用于供电、通信等用途。
在进行室外电缆敷设工作时，需要考虑各种因素，包括环境、安全、电缆类型等。
本文档将为你提供一份室外电缆敷设施工方案，帮助你高效、安全地进行工作。
方案概述本方案旨在提供一种可行的室外电缆敷设工方案，以确保敷设的电缆能够满足供电、通信等需求，并保证施工过程中的安全性。
施工准备在进行室外电缆敷设工作前，需要进行以下准备工作：1.完成施工图纸的设计与审核，确保电缆的走向和规格符合设计要求。
2.调查勘察施工现场，了解地形地貌、地下水位、地下管线等情况，制定施工方案。
3.获得必要的施工许可，确保敷设工作的合法性。
施工步骤1.清理施工现场，清除障碍物和杂草等，确保施工区域整洁。
2.在电缆敷设线路上进行必要的挖掘工作，确保电缆埋设到足够深度，以保护电缆不受外部损害。
3.根据电缆规格和敷设设计要求，选择合适的敷设方式：直埋敷设、电缆槽敷设或电缆管敷设。
4.进行电缆的敷设工作，在敷设过程中要小心操作，避免电缆受损。
5.敷设完毕后，对电缆进行必要的测试和验收，确保电缆的质量和安全性。
安全措施在室外电缆敷设的过程中，为了确保工作场所的安全，需要采取以下安全措施：1.工人必须配备个人防护装备，包括安全帽、工作服、防护手套等。
2.确保现场的通风良好，防止有害气体的积聚。
3.在施工区域设置明显的警示标志，以提醒他人注意施工。
4.严格遵守电缆敷设的相关操作规程，确保施工操作规范。
5.在敷设电缆过程中，注意保护电缆和接头，避免受潮、受机械冲击等。
结束语本文档提供了一份室外电缆敷设施工方案，通过对施工准备、施工步骤和安全措施的说明，可以帮助施工人员高效、安全地进行室外电缆敷设工作。
在实施方案时，请务必参考当地的有关法律法规，并确保施工过程质量和安全。
希望本方案对你的工作有所帮助。
室外管网电缆敷设施工方案
室外管网电缆敷设施工方案1、电缆敷设前后应进行电缆绝缘摇测a) 1kV以下电缆，用1000V摇表遥测线间及对地的绝缘电阻应不低于10MΩ。
b) 6kV～10kV电缆应作耐压或泄露电流试验，应符合现行国家标准《电气装置安装工程电气设备交接试验标准》(GB50150)。
2、电缆挂标志牌电缆敷设后应及时挂标志牌，电缆标志牌应在电缆的首端、末端和电缆接头、拐弯处的两端及人孔井内等地方装设。
标志牌上应注明线路编号。
当无编号时，应写明电缆型号、规格及起止地点；并联使用的电缆应有顺序号。
标志牌规格宜统一，字迹应清晰不易脱落。
标志牌挂装应牢固。
3、挂标牌a）电缆的首端、末端和分支处应设标志牌。
b）标牌规格应统一，字迹清晰不易脱落，标牌做防腐处理，挂装应牢固。
c）标牌上应注明线路编号、规格、型号及电压等级、起止地点。
4、核查验证电缆敷设完毕，经质检员自检后，做好隐蔽记录，及时请现场专业监理或建设单位现场代表进行核查、隐蔽验收，确认符合要求签字认可后方可转入下道工序。
㈢质量控制标准⑴主控项目1、电缆敷设严禁有绞拧、铠装压扁、保护层断裂和表面严重划伤等缺陷。
检查方法：观察检查和检查隐蔽工程记录。
⑵一般项目1、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径。
2、电缆的首端、末端和分支处应设标志牌。
检查方法：观察检查、检查隐蔽工程记录和尺量检查。
⑶其它质量控制要求1 、直埋电缆进出建筑物，过墙套管管口应做防水处理。
㈣产品防护1、穿电缆时不得污染设备和建筑物品，应保持周围环境清洁。
2、其它专业施工中，应注意不得碰坏电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中钢1780m³一体系高炉改造工程高压电缆敷设安装施工特殊措施方案编制人:审核人：批准人：目录一、工程概况二、编制依据三、技术标准四、劳动力组织五、施工方法六、安全、质量、工期、文明施工保证措施1780m³一体系高炉改造工程高压电缆敷设安装施工特殊措施方案一、工程概况：业主名称：中阳钢铁有限公司工程名称：中钢一体系高炉改造工程山西中阳1780m³高炉工程全厂高压线路的敷设项目是整个高炉工程能否顺利完工重要项目，整个高炉区域内高压配电系统分为10KV和6KV两个电压等级。
其中水处理高配室、鼓风机站高配室及TRT系统高配室为10KV高压供电系统，矿槽高配室为6KV高压供电系统，进线电源均引自上级变电站。
此次电缆在高炉区域原先敷设后的电缆拆除后再敷设。
我公司承担的外网系统电缆敷设任务为：①鼓风机站ZR-YJV-8.7/15KV，1*240电缆24根，计9852米；②矿槽高配室ZR-YJV-8.7/15KV，1*240电缆18根，计8847米；③水处理高配室ZR-YJV-8.7/15KV，1*240电缆12根，计8820米；④TRT系统ZR-YJV-8.7/15KV，1*240电缆6根，计5718米，外网系统总计需敷设电缆33237米。
高炉区域内部电缆敷设任务为：①矿槽电气室ZR-YJV-8.7/15KV 3*185电缆1根，计315米；②矿槽电气室ZR-YJV-8.7/15KV 3*95电缆7根，计398米；③水处理电气室ZR-YJV-8.7/15KV 3*95电缆24根，计4186米。
高炉区域内部总计需敷设电缆4899米。
该项工程工期紧张，电缆路径复杂，电缆走向环境情况包括高空电缆桥架、电缆沟、电缆竖桥架、电缆夹层等,敷设路径长，施工难度相比其他电缆敷设段要大，电缆根数较多，且通往各个系统，拐弯处较多，在敷设过程中路径的选择和敷设时要格外注意施工人员的安全及材料在施工中的安全问题。
二、编制依据：（1）国家及冶金电气设备安装工程及验收规范，评定标准。
（2）设计文件.施工图纸及其他有关资料。
三、技术标准：4.1 根据项目建安工作量、合同工期、施工进度计划、劳动生产率及其它因素制订项目施工阶段的劳动力计划并依此组织各专业施工队的施工人员及时进场。
4.2 专业施工队组织劳动力进场，满足工程进展所需的数量，特别是保证具备完成本项目所必须的技术素质。
4.3 从事技术工种作业人员必须经过相应专业培训，并具有上岗证件，确保持证上岗。
尤其对电焊工、电工、起重工等特殊技术工种人员加强技能教育，保证其技术素质。
劳动力一览表五、施工方法：（一）准备工作：1、材料要求：所有电缆应具有出厂合格证、生产许可证；其规格型号及电压等级应符合设计要求。
每盘电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
电缆型号规格及长度与设计资料核对无误。
2、主要机具电焊机、压线钳、剥线钳、万用表、兆欧表及一些电工常用工具。
3、施工材料、设备：（二）安装工艺及安装要点：（1）电缆敷设：1、工艺流程：2、准备工作：（1）施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。
（2）电缆敷设前进行绝缘摇测或耐压试验。
（3）电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮、托辊固定安装好。
人力放电缆时将滚轮提前安装好。
（4）临时联络指挥系统的设备：可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥。
（5）桥架多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。
以防电缆的交叉和混乱。
（6）电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。
（7）电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。
架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方（下图所示）。
3、电缆沿支架、桥架敷设：（1）水平敷设（2）电缆敷设采用人力拉引（下图所示）。
电缆敷设时，应注意电缆弯曲半径应符合规范要求。
人力牵引示意图（3）电缆在桥架内敷设应有适量的蛇型弯，电缆的两端、过管处、垂直位差处均应留有适当的余度。
（4）电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。
（5）电缆沿桥架敷设时，应单层敷设，排列整齐。
不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
（6）同等级电压的电缆沿桥架敷设时，水平净距不得小于35mm。
（7）电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。
（8）挂标志牌：标志牌规格应一致，并有防腐性能，挂装应牢固。
标志牌上应注明电缆编号、规格、型号及电压等级。
电缆井及两端应挂标志牌。
沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。
（9）输送机启动时，电缆盘应有人工协助转动，使电缆松弛，防止受强制力而损坏电缆。
（10）在电缆敷设过程中，要有专人观察各个电缆输送机和电缆托辊的运行情况，以防止敷设中电缆跳出而损坏电缆外护套。
另外，要随时观察电缆在通过排管、明沟后的磨擦情况，以防外护套损伤应找出原因。
（11）利用人力拉引、滚轮和人工相结合的方法，需要施工人员较多，拆除时施工人员要听从统一指挥。
人力拉电缆时，用力要均匀，速度要平稳，不可猛拉猛跑。
（12）电缆输送机安放必须做好相应的预防措施，施工人员将输送机放入井时，在抬动的过程中，应设专人监护，并用绳索控制抬动输送机的缆绳，避免输送在抬动的过程晃动而发生事故。
（13）进入110KV站内施工时，必须遵守站内有关规定，施工废料及时清理，保持站内卫生，禁止在非作业区内逗留。
（14）电缆拆除途径的电缆管、拐角较多，对电缆拆除造成较大施工难度,电缆盘架设地点选取要合理，电缆盘支架架设要稳定牢固。
电缆往盘上盘时应注意电缆头的转动方向，不可将电缆引出方向置于电缆轴下方，电缆引出方应在电缆轴的上方，避免电缆在支架上及地面磨擦、拖拉。
（15）由熟悉敷设路线的有经验的员工走在最前面指挥，电缆从管口、孔洞中抽出时，管口、孔洞两侧人员要互相接应。
（16）电缆拆除时，在电缆转角的内侧不得站人，以防挤伤，或采取妥善的防护措施；需拆除的电缆严禁在沟内与已送电的电缆外皮摩擦；（17）矿槽1段6根电缆已受电，受电电缆已用黄油漆做标记，电缆敷设时，敷设人员注意不要碰触受电电缆。
在电气室入口处电缆比较集中的地方，如必须挪动这6根电缆，注意轻挪、轻放，不可使用撬杠等。
(18)110KV站内馈电柜作业，必须确认已停电、挂牌、合上接地刀，经我方和站内工作人员共同确认后方可进行操作。
（19）施工前应对每台输送机、牵引机进行绝缘测试，合格后才能投入使用。
并做好测试记录。
用电设备应做好接地措施。
（20）在施工中，电缆盘放置处、道路交叉口、每个工作井周围应设置安全隔离栏，夜间悬挂安全灯。
（21）在变电所内施工时，必须严格执行工作票上所列安全措施，在规定的区域内施工；特别是施工人员搬运工器具、较长的工器具时，注意不要损坏变电设备。
在电缆层施工时应注意电缆支架对人的损伤；在运行区与施工区间的安全隔离围栏上挂设安全标志牌六、安全、质量、工期、文明施工保证措施6．1 安全保证措施6.1.1、组织机构：6.1.2 安全管理制度全面教育1 安全生产责任制专业项目部建立、健全各部门的安全生产责任制，责任落实到人。
由工程组负责安全施工的具体管理工作，由持证上岗的安全员负责现场安全生产施工。
2 安全教育a）对参加本工程施工的所有职工进行一次安全教育，讲明本项工程与其它工程安全要求相比的特殊之处，以使各位职工从思想上充分重视安全工作。
b）坚持对参加施工的职工每周进行一次安全教育，提高职工安全意识。
同时根据每天不同的工作，进行班前安全交底，制定相应的安全措施及注意事项，使笼统的安全概念得到细化，把每天的安全工作做到实处，使所有参战职工有意识的杜绝安全事故的发生。
做到不违章作业，不违章施工。
c）施工人员应熟练掌握本工种安全技术操作规程。
3 安全检查a）认真进行安全检查，每天进行全面的安全大巡查，，对重点部位和危险场所进行旁站跟踪检查。
b）安全检查有记录，对查出的问题要立即整改，做到定人、定时间、定措施；危险较大的下发整改通知单，危及职工生命安全的下发停工令，整改合格后方准复工。
6.1.3 安全措施a) 严格执行业主和我公司有关安全生产制度和安全技术操作规程，认真做好安全技术交底，对安全关键部位进行经常性的安全检查，及时排除不安全因素，确保安全施工。
冬季施工严格按照冬季施工安全措施执行。
b) 进入现场必须穿戴齐全安全劳保用品。
高空作业必须系挂好安全带，安全带要双钩系挂。
施工现场多层立体交叉作业，注意防止电缆由于捆绑不牢发生脱落造成高空坠落和坠落物体打击伤人，为此在电缆牵引到最高处半径下设置安全警示线并有专人进行监护，防止其他人员进入此区域。
现场道路及施工区域不平整,孔洞较多.注意临边孔洞及时堵盖.并应有明显的标识.上下攀爬建筑物要走正式通道，雨季登高作业要求有防滑措施。
施工作业人员要穿绝缘鞋，防止滑倒。
夜间施工，必须有足够照明，照明线路应挂起，严禁乱拉乱扯。
由于上电缆通廊没有正式爬梯，敷设电缆前，班组应焊接临时爬梯供人员行走。
c ) 临时电源的架设，符合安全和技术操作规程的规定。
开关箱要防潮、绝缘并加锁，接地符合要求。
必须采用一机一闸，严禁乱接线；箱内开关均采用带漏保的空开。
卷扬等设备必须有持证人员进行操作。
设备及牵引用钢丝绳必须经过专人确认完好后方可使用。
敷设电缆时，必须设置专人进行沿线的检查，防止有阻碍的地方，及时通知卷扬机操作人员停车，以免将钢丝绳绷断伤人。
d) 施工现场设置明显的安全警告标志线（如红白旗绳、施工旗子) 。
在主要施工部位、作业点、危险区、主要通道口都必须有安全宣传标语或安全警告牌。
施工中有专人监护，无关人员不得入内。
e) 动火作业区必须遵守建设单位的有关规定，办理相应的动火证，配备消防器材，由专人监护，动火人员必须持有上岗证。
动火前做好环境确认，消除一切易燃物品。
e) 施工人员严格在施工区内操作，严格遵循各项规章制度。
f) 严禁上下抛掷物品，必要时用大绳和吊筐传运材料，以免高空落物伤人。
用大绳运送材料时，应设专人统一指挥，并设专人监护；先检查钢丝绳或大绳牢固性，确定后方可使用；吊物下严禁站人。
g) 施工时要走正式的通道，无正式通道时,上下攀爬临时的爬梯时，必须有专人进行检查确认牢固后，才能上下作业并要有防滑措施。
在天车走道板上行走，要注意轨道梁制动板的孔洞，必要时要及时堵盖。
