桩基施工临时用电方案
桩基础工程施工方案
桩基础工程施工方案一、工程概况略二、编制原则及依据1、国家、地方有关法规1.1《中华人民共和国建筑法》（1998年3月1日起实施）1.2《中华人民共和国安全生产法》（2002年11月1日起实施）1.3《建筑工程质量管理条例》（2004年2月1日起实施）1.4《建筑工程施工现场管理规定》（1992年1月1日起实施）1.5《环境保护法汇编》2、相关技术规范、规程2.1《混凝土结构设计规范》GB50010-2010，2015年版。
2.2《建筑地基基础设计规范》GB50007-2011。
2.3《桩基础设计规范》GJG94-2008。
2.4《钻孔压灌超流态混凝土桩基础技术规程》DB23/T360-2010。
2.5《平法图集》16G101-3。
2.6《建筑基桩检测技术规范》JGJ106-2014。
2.7《建筑桩基技术规范》JGJ94-2008。
2.8《建筑地基基础工程施工质量验收规范》GB50202-2018。
2.9《混凝土结构工程施工质量验收规范》GB50204-2015。
2.10《工程测量规范》GB50026-2016。
2.11《混凝土强度检验评定标准》GBJ107-2010。
2.12《钢筋焊接及验收规程》JGJ18-2012。
2.13《施工现场临时用电安全技术规范》JGJ46-2012。
3、岩土工程勘察报告岩土工程地质勘察报告书（2019-218-2）。
4、施工图纸桩位平面布置图。
三、施工组织部署及工期该项目由本公司承担施工及管理，工程实行项目经理负责制，下设技术负责人、工长、技术员、质检员、安全员、材料员等管理人员，在工程中推行项目法施工，根据生产要素优化组合与动态管理原则，对工程进行系统管理，严格实行工作岗位责任制，做好隐蔽工程及分项工程质量检查和验收工作，接受业主及监理的检查，确保工程质量与施工进度。
1、现场移交、接收方案1.1现场未降水，现场自然地坪平均标高约116.63m，相对于正负零为-1.87m，根据建设单位要求及现场施工需要,施工现场采用自然地面直接进行施工，钢筋笼顶标高同自然地坪标高，增长的钢筋笼主筋同原设计，箍筋按间距200mm设置，整个桩长增加约5m，具体按图纸设计要求施工。
施工临时用电计算
施工临时用电计算
一、常用施工机具功率：
塔吊：24KW 静压桩机：120~150KW 卷扬机：14KW 砂浆机:3KW 加压泵（水泵）：5.5KW 介木机：3KW 圆盘锯;1.5~4KW 振动器：平板1.5KW ，棒5KW 电焊机：13KV A 对焊机：100KW
钢筋切断机：3~4KW 钢筋弯曲机1.5~3KW 调直机：4~7KW 镝灯：4.5KW 碘钨灯：1KW 其它用电：10KW 物料提升机：11KW（单笼），33KW（双龙）砼搅拌机：13KW 生活用电：10KW
自动扶梯7.5KW，电梯35KW，中央空调200W每平方。
施工外用电梯：7.5KW
钻孔桩机：37KW，泥浆泵：22KW 排渣泵7KW 合计66KW
水泥搅拌桩机：50KW
静力压桩机：37*3+34
二、计算公式
桩基阶段拟采用机械配置
钻机20台，管桩静压机：4台水泥搅拌桩：2台焊机：10台，对焊机1台钢筋加工机械3组，碘钨灯：25个
生活用电：30KW
室外其它用电：15KW
P=1.1*{[0.5(20*66+37*3*4+4*3+50*2+15*3]/0.7+0.6*(10*13+100）+30*0.8+15}
=1704KVA
400KV A变压器台数：1704/400=4.026，配置5台400KVA变压器。
施工用电安全应急预案
施工用电安全应急预案一、编制目的1、临时用电的原则：一是必须采用TＮ—S接地,接零保护系统;二是必须采用三级配电系统；三是必须采用两级漏电保护和两道防线。
２、根据本工程的实际情况,防止外电线路对施工现场作业人员可能造成的触电伤害事故,必须采取以下外电防护措施：（1）屏护；（2)绝缘；（３)安全距离：(4)限制放电能量;(5）2４Ｖ及以下安全特低电压。
3、本着“以人为本，预控风险,高效救援,确保安全”的方针，在施工阶段的各个环节都要做到预防为主，控制为辅，。
防止事故蔓延,把损失减少到最低。
4、施工用电必须按国家相关的法规操作运行,否则将存在很大的事故风险,同时要求所有的施工人员要有强烈的责任感及紧迫意识以确保用电安全和人员的安全．鉴于上述情况,项目经理部建立项目施工用电应急预案，做好应急准备,以高效的预防工作减少人员伤亡和企业经济损失。
二、适用范围本应急预案适用本工程所有从事生产的员工,在工作场所发生触电事故时，承担对他人触电实施紧急救护的责任；在其他场所发生触电事故时，承担对外人触电实施紧急救护的义务。
三、编制依据１、《中华人民共和国安全生产法》2、《中华人民共和国消防法》３、《建设工程安全生产管理条例》4、《施工现场临时用电安全技术规范》5、《安全生产许可证条例》四、重要危险源辨识和风险评价根据施工现场实际情况分析，最可能发生触电事故的原因有: 1、缺少漏电保护或开关设备老化。
２、用电安全制度不全,现场作业人员违规操作严重。
3、施工现场标识不明４、操作和指挥人员素质不良５、现场管理不当五、应急预案（一）应急救援领导小组1、项目应急救援领导小组组长:王赛华副组长:杨灿、宋全龙、冯兰平、方明勇组员:黄志君、周雪伟、丁小良、周也平组员:各桩基施工班组长2、应急救援及其他联系电话报警救援及其他联络电话单位或姓名电话单位或姓名电话３、项目部应急救援领导小组成员组织机构及各部门任务分工如下:项目经理:在项目应急救援工作中全面负责,为应急救援总指挥。
高速公路施工临时用电安全专项方案
公路工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054—95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194—93中国建筑工业出版社《通用用电设备配电设计规范》GB50055—93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工现场临时用电的原则建筑施工现场临时用电的三项基本原则是：一是必须采用TN—S接地、接零保护系统；二是必须采用三级配电系统；三是必须采用两级漏电保护和两道防线。
1、TN-S系统TN-S接地、接零保护系统是指在施工用电工程中采用具有专用保护零线、电源中性点直接接地的220/380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：1）电力变压器低压侧中性点直接接地,接地电阻值不大于4Ω。
2）电力变压器低压侧共引出五条线，其中除引出三条分别为黄、绿、红的绝缘线相线(火线）外，尚须于变压器二次侧中性点接地处同时引出两条零线，一条叫做工作零线，另一条叫做保护零线。
其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只作电气设备接零保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。
两种零线不得混用，为防止无意识混用，保护零线应采用具有绿、黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别.同时，为保护接地、接零保护系统可靠，在整个施工现场的保护零线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω.2、三级配电结构采用三级配电结构.所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱（配电室内的配电柜）经分配电箱(负荷或若干用电设备相对集中处），到开工箱（用电设备处）分三个层次逐级配送电力。
而开关箱作为末级配电装置,与用电设备之间必须实行“一机一闸制”，即每一台用电设备必须有自己专用的开关控制箱，而每一个开关箱只能用于控制一台用电设备。
临时用电方案

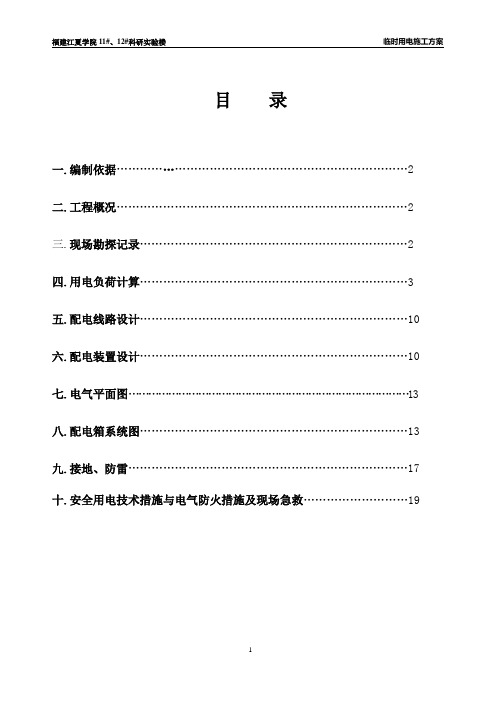

目录一.编制依据 (2)二.工程概况 (2)三.现场勘探记录 (2)四.用电负荷计算 (3)五.配电线路设计 (10)六.配电装置设计 (10)七.电气平面图 (13)八.配电箱系统图 (13)九.接地、防雷 (17)十.安全用电技术措施与电气防火措施及现场急救 (19)一、编制依据1、建设单位提供的设计图纸；2、《施工现场临时用电安全技术规范》JGJ46—2005；3、各级建设行政管理部门有关临用安全的规定。
二、工程概况本工程位于闽侯县上街福州地区大学城溪源宫路2号，由土建工程、水电安装工程及室外附属总体工程等组成。
总建筑面积约112300㎡，建筑面积为40333㎡，其中本次投标的11#、12#科研实验楼共2栋楼，五层，高度21.75米，单体建筑面积为11#科研楼22689.3平方米（含地下室面积：5045.7），12#科研实验楼17643.6平方米。
桩基采用锤击预应力钢筋混凝土管桩（PHC），上部为现浇钢筋混凝土框架结构。
总工期为330日历天，总造价为66862960元。
工程名称：福建江夏学院11#、12#科研实验楼工程地址：闽侯县上街福州地区大学城溪源宫路2号建设单位：福建江夏学院设计单位：翰林（福建）勘测设计有限公司勘察单位：翰林（福建）勘测设计有限公司监理单位：福建华泰工程建设监理有限公司施工单位：福建省中木建设集团有限公司三、现场勘探记录1、本工程为新建项目，施工现场范围内无上、下水管道，无各种埋地线路。
由甲方提供600KVA已足够临电容量，本设计只计算总箱以下的线路及用电设备。
2、配电线路主要型式为放射式配线，设备保护系统型式：TN-S保护接零系统3、其它勘探记录：⑴、施工现场周围无较高的建筑物，因此在钢管脚手架、施工电梯等顶部设置防雷装置。
⑵、在施工现场南侧设置配电箱（600KVA）一套；设置总配电箱一个；按此分为五个分配电箱等位置及线路走向。
四、用电负荷计算主要施工机械设备计划表1、XL1配电箱用途：砼搅拌机、砂浆搅拌机、楼层用电（一）、XL1回路至XL1-1配电箱电锯2台*2.8KW、插入式振动器2台*1.1KW、平板式振动器2台*1.2KW、木工圆锯2台*2.2KW, U＝380V,COSψ＝0.7，tgψ＝1.021,Kx＝0.7；Pc＝0.7*（2*2.8+2*1.1+2*1.2+2*2.2）＝14.6KWQc＝Pc*tgψ＝14.6*1.021＝14.9KvarSc＝√Pc 2+Qc 2＝20.9KVAIc＝Sc/√3*Un＝31.76A查表得：现场选用电缆：YJV-5*6,架空敷设。
