2018中考物理 探究电流与电压电阻关系的实验复习计划专题九

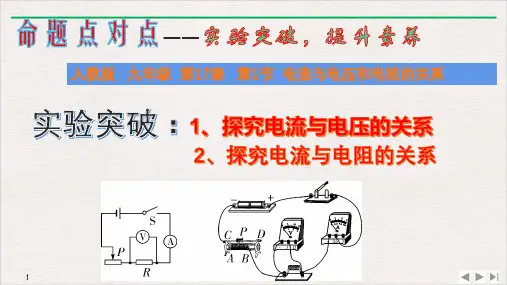

探究电流与电压电阻关系的实验一、实验探究题1.（2017•黑龙江）在探究电流与电阻关系的试验中，所用器材如下：蓄电池（6V）、电流表、电压表、定值电阻（5Ω、10Ω、15Ω各一只）、开关、滑动变阻器（1.5A 20Ω）、导线若干．（1）请你帮助小军按图甲所示的电路图连接图乙的实物电路，要求滑动变阻器的滑片移动到右端时接入电路中的阻值最大．（2）补接后小军先将5Ω电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，电流表示数如图丙．请读出示数：________A．（3）当小军将10Ω电阻换接成15Ω电阻后，发现无论怎样移动滑动变阻器的滑片，都不能使电压表示数仍为2V，分析其原因可能是________（答出一种情况即可）．（4）小军完成此实验后，想利用原有器材进行”伏安法测电阻“的实验．电路连接正确后闭合开关，发现电流表无示数，电压表示数为6V，你认为发生故障的原因是________．（5）排除故障后，将滑片P移到某一位置时，两表读数如图丁所示，小军计算得出所测电阻的阻值R=________Ω．你认为这个结果可靠吗？________，理由是________．2.（2017•毕节市）某实验小组在探究电流与电阻的关系中，实验器材有：电源、电流表、电压表、滑动变阻器各一个，开关一个，三个定值电阻（5Ω、10Ω、15Ω）、导线若干．（1）根据实物图甲，在图乙虚线框内画出实验电路图．（2）小组在探究时，先将5Ω的电阻连入电路中，闭合开关前，应把滑动变阻器的滑片滑到最________（填”左“或”右“）端．闭合开关后，移动滑动变阻器的滑片使电压表的示数为1.5V，并记下电流值．接着断开开关，将5Ω电阻更换成10Ω电阻（滑动滑片未动），闭合开关后，接下应做的操作是________，直至电压表示数为________ V，并记下此时电流表的示数．（3）断开开关，将10Ω电阻更换为15Ω电阻实验．当闭合开关后，发现电流表示数为”0“，电压表示数几乎等于电源电压，造成这一现象的原因是________（写出一种即可）．故障排除后完成实验，三次实验所得的数据记录________．3.（2017•大连）已知通过导体的电流与导体两端的电压和导体的电阻有关．小明在探究“通过导体的电流与导体两端电压的关系”时，实验器材有：稳压电源、电流表、电压表、滑动变阻器、定值电阻、开关各一个，导线若干．（1）请用笔画线，将图中的电路补充完整．（2）连接电路时，将滑动变阻器的滑片移到了阻值最大端，电流表选择了0～3A的量程．连接好电路后，为了确定电流表的量程选择是否合适，应进行怎样的实验操作？________．（3）设计出记录实验数据的表格，表格中要有必要的信息．（4）小明通过实验操作，还确定了电压的取值范围，在该范围内，他预设了n个间距相等的电压值，为了使测得的实验数据更准确，预设的每个电压值还应满足什么条件？________．（5）在该实验中，若滑动变阻器的接线柱接触不良，则闭合开关时，电流表和电压表的示数情况是（只有一个正确选项，将正确选项的字母填在横线上）A. 只有电流表有示数 B.只有电压表有示数C. 电流表和电压表均有示数 D. 电流表和电压表均没有示数．4.（2017•四川）用图甲所示的电路探究“电流与电压和电阻的关系”，电源电压15V保持不变，规格为“50Ω2A”、“100Ω2A”的滑动变阻器各一个，阻值为10Ω、20Ω、30Ω、40Ω的电阻各一个．（1）根据图甲将图乙所示的实物图连接完整．（2）在实验过程中，当滑动变阻器的滑片移到某点时，两电表的示数如图丙所示，则电压表的示数为________V，电流表的示数为________A（3）小明将10Ω的电阻接入电路，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数，此过程小明实际探究的问题是电流与________的关系．（4）小明在探究“电流与电阻的关系”时，记录的实验数据如表一．他在分析数据时发现，不能得出教科书上“通电导体的电流跟电阻的大小成反比”的结论，出现这一问题的原因是：未控制电阻R的________不变．（5）表二为小慧记录的“探究电流与电阻的关系”的实验数据，据此可推测，她选用的是本题中规格为“________”的滑动变阻器．池为电源，规格为“20Ω1A”的滑动变阻器等器材进行实验：（1）请根据图甲的实物图将图乙的电路图补充完整；（2）连接电路时开关应该________．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻________（选填“断路”或“短路”）；（3）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为________A；（4）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，当电阻一定时，Ω（结果保留一位小数）：0.5V，为了解决这个问题，可采取的方法是________（写出一种即可）6.（2017•内江）在探究“电流与电阻关系”的实验中，满足实验要求的器材有：A．电源（电压为9V）B．电流表A（量程0～0.6A，0～3A）C．电压表V（量程0～3V，0～15V）D．滑动变阻器R；E．电阻箱R0；F．开关S一个，导线若干．则：（1）在连接电路的过程中，开关S应该是________．（2）请用铅笔画线代替导线在图甲中将实验器材连接起来，使之成为符合实验要求的电路（电流表选用0～0.6A（4）在实验中，为了获得多组不同的数据，改变电阻箱R0的阻值，移动滑动变组器的滑片，测出相应的电流值I，并记录．在平面直角坐标系中，若以电流I为纵坐标，以________为横坐标，使图象完全在经过坐标原点的直线上（电压、电流、电阻采用的单位分别为V、A、Ω）．（5）在某次实验中，当电阻箱R0的阻值为50Ω时，电流表对应的示数如图乙所示，其示数为________ A；测出多组数据后，按（4）问的方法用描点法作图，在连线时发现只有一个点（0.04，0.20）使图象明显不能成为一条直线，经实验小组同学回忆，是由于将电阻箱R0的阻值由________Ω变换为该数据点对应的阻值时，没有调节滑动变阻器的滑片就读取了电流值而造成的．7.（2017•连云港）小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4V不变．（1）请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）．（2）开关闭合前，滑动变阻器的滑片P应置于________端（选填“A”或“B”）．（3）在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应________．（选填“变大”、“变小”或“不变”）（4）某次实验时电流表的示数如图乙所示，则电流表示数为________ A，此时R的阻值为________Ω．8.（2017•宜宾）小明探究“通过导体的电流与导体两端电压的关系”时，使用的器材如图甲所示，电源电压不变，R为定值电阻．（1）请用笔画线代替导线，将图中的电路连接完整．（要求导线不交叉）（2）由于导线中的电流可能与两端的电压和导体的电阻都有关系，所以，在本次实验中应该保持________不变．变阻器的作用除了保护电路外，还起到________的作用；（3）连接电路时，开关应该________，合上开关前，变阻器滑片P应该处于图中________端（选填“C”或“D”）；（4）某次实验电压表示数如图乙所示，电压为________ V；（5）通过实验，他得到如图丙所示的I﹣U图象，根据此图象，他初步得到实验结论：导体的电阻一定时，导体中的电流与该导体两端的电压成________．9.（2017•武汉）某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V不变，定值电阻的阻值分别为5Ω、10Ω、15Ω和20Ω．（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为________ V时，记录电流表的示数．（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为________ W，此时滑动变阻器接入电路的阻值为________Ω．10.（2017•宜昌）小明同学在“探究电流与电压的关系”时选取了如下材料，3.6V锂电池一枚，10Ω定值电阻一个、电压表一只、电流表一只、最大阻值为20Ω的滑动变阻器一个，开关一个，导线若干．（1）请根据如图甲所示的电路，用铅笔代替导线在图乙中，将电路元件连接完整，注意导线不要交叉．（2）下面表格中是小明同学实验并整理的数据，请你在图丙坐标系中画出I﹣U的关系图象________，通过分析图明不好意思的说：“对不起，王老师，确实有一组数据是编造的．”请你指出小明的哪组数据是编造的？并说出你的理由．11.（2017•岳阳）小明利用如图实验装置探究“电流跟电压的关系”，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω1A”字样．（2）刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是（只填序号）A. 开关未断开B. 滑动变阻器短路 C. 电阻R断路（3）解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）：①获得第3组实验数据后，要想得到第4组数据，应将滑片P向________（选填“A”或“B”）端移动；②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因________．③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成________比．12.（2017•遵义）某同学利用如图所示的电路“探究电流跟电阻的关系”实验，实验中电源电压为6V且保持不变，用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）该同学按如图所示的电路图连接好电路，闭合开关前，滑动变阻器的滑片P应移到________端（选“A”或“B”）．（2）闭合开关，无论怎样移动滑动变阻器的滑片，发现电流表始终无示数，而电压表有示数但无明显变化，则导致这一现象的原因是________．（3）排除故障后，将各个电阻分别接入电路中R所在位置，调节滑动变阻器的滑片，使每次电压表示数保持不变，将对应的电流表的示数记录在表格中，分析表中数据可以得出的结论是：保持电压不变时，电流与电阻成________13.（2017•自贡）小芳在探究“通过导体的电流跟导体电阻的关系”时，设计了如图甲所示的电路，但稍作思考之后，就将电路改进为如图乙所示的电路．她这样改进有何好处？．【答案】便于改变导体的电阻在实验过程中，她保持电源电压不变，通过调节电阻箱先后6次改变A、B间的电阻值，测得相应的电流值如表1所示．________．（2）小芳认真思考后发现了自己在实验过程中的错误，并采取了正确的实验操作．你认为小桦每次改变电阻后应该采取的正确操作是：________．（3）正确操作实验后，小桦将得到的实验数据记录在表2中，请分析表2中的数据，你能得出什么探究结论？电压表（0～3V，0～15V）；电流表（0～0.6A，0～3A）；滑动变阻器A（0～10Ω）；滑动变阻器B（0～200Ω）；阻值为5Ω、10Ω的定值电阻各一个；两节干电池、开关和导线若干．（1）①用R=5Ω的定值电阻做实验时，小亮应选用电流表的量程是________，为方便调节电流，应选用滑动变阻器________（选填“A”或“B”），接通电路前，应把滑片P移到滑动变阻器的________（选填“左”或“右”）端．②调节滑片P使电压表示数是2.5V，电流表示数如图乙所示，通过R的电流为________ A．要继续测量R 两端电压为2V时通过的电流，应将滑片P向________（选填“左”或“右”）移动，记录对应的电压和电流值．③为使结论具有普遍性，还应该换接________的电阻，重复上述实验．（2）完成全部实验后，小亮细看说明书，知道电压表实际上相当于一个阻值较大的电阻，0～3V档的阻值是3000Ω，由于电压表有电阻，把它连入电路后，不可避免地要改变被测电路中的电流．本实验中，如果把滑片P移到滑动变15.（2017•德州）现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉）（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：________．（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向________（选填“A”或“B”）端移动滑片，使电压表示数为________V 时，读出电流表的示数．（4）为完成整个实验，应该选取哪种规格的滑动变阻器．A. 50Ω 1.0AB. 30Ω1.0A C. 20Ω 1.0A16.（2017•滨州）某实验小组的同学们用图甲所示电路进行“探究电流与电压的关系”的实验．（1）请根据实物图在右侧虚线框内画出对应的电路图．（2）连接电路时，开关应该________．（3）闭合开关前，滑动变阻器滑片P应该位于________端（选填“A”或“B”）．（4）闭合开关，同学们发现，电流表没有示数，电压表示数接近电源电压，原因可能是________．（5）实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表，第4次实验电流表，通过分析表中的数据能够得出的结论是________．R0的滑动变阻器、电流表、导线按如图丙所示电路测定待测电阻R x的阻值，他们进行如下操作：A：闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1；17.（2013•防城港）小明用图（甲）所示的电路探究“电阻上的电流跟两端电压的关系”．（1）请你在图（甲）中用一根导线（用笔画线代替）完成实验电路的连接．（要求滑动变阻器滑片向左移动时，电流表示数增大）（2）连接电路时，开关要________．（3）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表无示数，电压表有示数．其原因可能是电阻R________（选填“断路”或“短路”）R在不同电压下的电流值，如下表所示________Ω．②分析表中的数据得到：电阻一定时，电流跟电压成________．（5）小明将电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，进行”“测量小灯泡的额定电功率”的实验：①在增加一节干电池的同时对电路还必须进行改动的是________．②当调节滑动变阻器的滑片使电压表的示数为3.8V时，电流表的示数如图（乙）所示，其读数为________A，则小灯泡的额定功率是________W．18.（2016•镇江）小兵用图1所示电路来探究“电压一定时，电流与电阻的关系”．（1）将R调为5Ω，闭合开关，移动滑动变阻器至适当位置，记录两电表示数．其中电压表的指针所指位置如图2所示，它的示数为________V．（2）将R调为20Ω，小兵在记录数据前，他应先调节________，使________；（3）多次实验后，小兵得到电流和电阻R的倒数的关系图象如图3所示，由此他得到的实验结论是：当电压一定时，电流与电阻成________（选填“正比”或“反比”）；（4）小兵身旁有一只仅能看清“▄0.25A”字样的小灯泡，为了知道其额定功率，他根据图3得到0.25A对应的电19.（2014•泰州）如图1所示是“探究电流与电压、电阻关系”的实验电路，其中R是定值电阻．（1）电路中有一根导线的连接不适宜，需要改接．请在这般导线上打“×”，并画出改接的导线．（2）闭合开关前，应将滑动变阻器的滑片P移到最________ 端（左/右）．①可看出电流与________ 的关系；②可概括出结论：________．（4）在探究电流与另一个物理量的关系时，需要多次更换________．并且每次更换后都要调节变阻器，使电压表的示数________ （增大/减小/不变）．（5）小明根据自己的想法设计了另一种实验电路（如图2所示）．其中，MN是一根金属电阻丝，Q是一个金属夹．主要实验步骤是：先将Q移到最左端，再调节滑动变阻器，确保电流不超过电流表所选用的量程；然后从左向右且有①虽然可看出“电阻越大电流越小”，但无法得到“电流与电阻成反比”的关系；②可得“电压越大电流越小”，但这个结论明显是错误的．请分析小明的实验，具体指出存在问题：________．20.（2014•徐州）小明用如图a所示的电路探究电流与电阻的关系．（1）用笔画线代替导线将图a中的电路连接完整．（2）实验时每次更换电阻，闭合开关后，观察电流表示数之前必须进行的操作是：________．（3）根据下表中记录的实验数据判断，测量时电流表应该选择的量程是________ A．与R关系的图象．21.（2014•扬州）某同学用甲图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为3V．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是．A. 电流表断路B. 电压表断路 C. R1断路 D. R2断路（2）探究电流与电压的关系时，应保持________不变（R1/R2）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I～R1图象是图乙中的________．（4）该同学为研究可变电阻功率的变化规律，他将R1换成阻值为5Ω的定值电阻，把R2换成阻值范围是0～10Ω当R2消耗的功率最大时，其电阻约为．B. 5ΩC. 6ΩD. 4Ω和6Ω22.（2014•桂林）在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接的电路如图1所示．（1）在探究“电流与电压的关系”实验中：①闭合开关前，要将滑动变阻器滑片移至________（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和________的作用；②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是________；（2）在探究“电流与电阻的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和________的作用；②小明先将R﹦10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向________（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数；③若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应该选取至少标有________Ω的滑动变阻器；④根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，小明由图象得出的结论是：________．（3）若继续使用该实验电路，还可以进行的实验有________（只要求填写一个实验名称）．23.（2014•梧州）在探究“电流与电阻的关系”的实验中，老师提供的实验器材有电源（电压恒为 4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω，20Ω），滑动变阻器一个，导线若干．（1）连接电路时，开关应________，并将滑动变阻器的滑片滑到________端（填“左”或“右”）．（2）小军按图连接电路后，闭合开关，移动滑动变阻器滑片，发现电压表无示数，电流表有示数，经检查发现线路接触良好，各电表完好，其原因可能是________．（3）排除故障后，小军将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为3V，读出电流表示数．将5Ω的定值电阻更换为10Ω的定值电阻，闭合开关，把滑动变阻器的滑片在原来的位置向________端滑动（填“左”或“右”），使电压表示数为________ V．读出电流表的示数再换接15Ω和20Ω的电阻，重复实验，得到表一中的数据，由此可得出结论________．到了表二中的数据，通过分析实验数据得出“电阻一定时，导体中的电流随电压的增大而减少”的结论．小华与小芳交流时发现自己的结论和小芳的不符，便检查了自己连接的电路，并与小芳的比较，发现自己得出这个结论的原因是________．完整．（1）请在图甲中用笔画线代替导线将实验电路连接完整．（2）闭合开关前，应将滑动变阻器的滑片P置于________（选填“A”或“B”）端．（3）闭合开关，移动滑动变阻器的滑片，记录电流表和电压表示数，进行多次实验，绘制出I﹣U图象，如图乙中a所示，根据图象得出结论：在电阻一定时，通过导体的电流跟导体两端的电压成________．这个实验过程运用的主要实验方法是________．（4）将电阻换成小灯泡，重复上述实验，绘制出I﹣U图象，如图乙中b所示，则根据图象得出结论：当电灯两端的电压变小，通过灯丝的电流变小，灯丝的电阻________（选填“变小”、“不变”或“变大”）．25.（2016•柳州）在一次测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为0.6W）．聪明而粗心的小刚连接了如图甲所示的电路．（1）同组的小明发现电路连接有错，如果闭合图甲所示电路的开关，电压表的示数约为________V，电流表的示数约为________A，小灯泡的发光情况为________（选填“正常发光”、“亮度较暗”或“不发光”）．（2）小明主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图甲电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率．请在图甲中画出小刚改动的那条导线．（3）待改接好电路后，在实验时，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为________W．（4）小明同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象可知：小灯泡的实际功率随实际电压的增大而________（选填“增大”、“减小”或“不变”）．（5）有的同学认为“把小灯泡换成定值电阻，该实验可以用来探究导体中的电流与电压的关系”，你认为这种说法________．（选填“正确”或“错误”）26.（2014•连云港）一个额定电压为2.5V的小灯泡，正常工作时的电阻约为10Ω，小明想探究小灯泡的电流与其两端电压的关系．实验室提供了如下器材：电源（电压恒定为6V）、电压表、电流表、“50Ω0.5A”的滑动变阻器、开关各1个、导线若干．（1）请你帮助小明用笔画线代替导线，将甲图中的实物电路连接完整，要求滑片位于最右端B时，滑动变阻器接入电路的电阻值最大．（2）正确连接后，小明将滑片置于最右端，闭合开关，发现小灯泡不亮，两电表无示数，为判断故障，小明将电压表改接在滑动变阻器下面两接线柱上，发现电压表有示数．则电路发生故障的原因是________．（3）排除故障后，小明移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图乙所示的I﹣U图象．从图象可看出，当电压较高时，电流与电压并不成正比，其原因是________．（4）由图象信息可知，小灯泡的额定功率为________ W，小灯泡正常发光时，滑动变阻器接入电路的电阻为________Ω．27.（2013•连云港）某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电路．选用的器材有：阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0﹣0.6A的电表，0一3V的电压表，滑动变阻器（10Ω2A），开关，导线等．（1）该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________端（选填“a”或“b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是________（3）排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为________A．（5）请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I﹣U图线．（6）由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为：________．。
