初三物理串联和并联阶段训练作图题专练Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-串联和并联作图题1．根据图5（甲）的电路图，将乙图的实物元件连接起来。
2．根据图6（甲）所示的电路图，将图（乙）中的电路元件连接起来。
3.按图a所示的电路图，用笔画线代替导线把图b中的干电池、开关、电铃和两个灯泡连接成电路(导线不要交叉)．4．按照上图中所示电路图，连接实物图。
5．根据图8的实物图画出它的电路图。
6.如图6所示，按电路图用笔画线作导线，将元件连接起来．图67.根据下图所示的电路元件连接图，在空白处画出相应的电路图．8.如图11，把L1、L2组成并联电路，要求开关同时控制两盏灯(电路元件位置不能移动)。
图119.按照图7的电路图，把右边的实物图连接起来。
10.根据图6的实物连接情况画出相应的电路图来。
串联、并联练习图4图51.在图4中，只闭合开关S1时，电流通过灯，它们是联．当S1、S2闭合时，电流通过灯。
当S1、S3闭合时，电流通过灯。
当S1、S2、S3都闭合时，电流通过灯，它们是联．2.如图5所示，按电路图用笔画线作导线，将元件连接起来．3.根据图6所示的电路元件连接图，在空白处画出相应的电路图．图6图74.用笔画线作导线，将图7中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)：①开关Sl、S2都断开，红、绿灯都不亮；②只闭合开关S，，红、绿灯都不亮；③只闭合开关S2，红、绿灯都亮；④开关Sl、S2都闭合，红灯不亮，绿灯亮5.在如图8所示的电路中，要使灯L1、L2串联，应闭合开关，断开开关。
若闭合开关S1、S2，断开开关S3，则灯亮；灯不亮。
在此电路图中，同时闭合开关是不允许的。
图8图9图106．如图9所示，要使L1、L2串联，则开关S1、S2、S3的断闭情况是()A．S1、S2、S3均闭合B．S2、S3断开，S1闭合C．S1、S2、S3均断开D．S1、S3断开，S2闭合7．如图10所示，要使灯L1和L4串联，则关于1、2、3、4四个接线的柱的连接，正确的是()A．只需连接1和2B．只需连接2和3 C．只需连接3和4D．只需连接1和38.如图11，把L1、L2组成并联电路，要求开关同时控制两盏灯(电路元件位置不能移动)。
串并联电路画图练习
串并联组合电路画图
04
技巧与实例
识别复杂组合电路中的串并联关系
1 2
观察电路连接方式
串联电路中元件首尾相连，电流路径唯一；并联 电路中元件首首相接、尾尾相接，电流路径不唯 一。
分析电流流向
在电路中设定正方向，根据电流从正极流向负极 的原则，判断各元件之间的连接关系。
3
利用节点法
在电路图中找出所有节点（即导线交叉点），若 节点间无其他元件，则节点间元件为并联关系。
在并联电路中，电流有多条路径，每条支 路上的电流可能不同。各支路元件的电压 相等，总电流等于各支路电流之和。
电阻的串并联
电压和电流的分配
串联电阻的总电阻等于各电阻之和，并联 电阻的总电阻的倒数等于各电阻倒数之和 。
在串联电路中，电压按电阻比例分配；在 并联电路中，电流按电阻反比例分配。
常见误区及避免方法
各支路中的电流独立，互 不影响。
电压在各支路中相等，遵 循基尔霍夫电压定律。
元件之间的工作状态互不影 响，一个元件损坏不会影响 其他元件的正常工作。
串并联电路符号识别
01
串联电路符号
在电路图中，串联电路通常表示为一条直线上的多个元件，元件之间用
线段连接。
02
并联电路符号
在电路图中，并联电路通常表示为多条支路上的元件，各支路两端分别
串联电路中电流只有一条通路， 没有分支点，电流依次流过每个 元件。
串联电路电压和电流关系
电流相等
在串联电路中，由于电流只有一条通 路，因此流过每个元件的电流都相等 。
电压分配
串联电路中的总电压等于各元件两端电 压之和，即U=U1+U2+…+Un，其中U 为总电压，U1、U2、…、Un分别为各 元件两端电压。
串并联电路作图题练习
电路作图题练习.请在方框内画出如图所示的实物电路的电路图.10.5Li图2Li甲乙16.甲乙【答案】1.解：电流从正极开始分支，一支经左边灯泡，另一支经左边开关、右边灯泡，然后两支汇合共冋经过右边开关回到电源负极•如图所示:2.解：由实物图知，此电路是并联，电流有两条路径，电流从电源正极流出分成两支：一支通过S2^L2^S I回到电源负极；另一条经过L1与通过L2的电流汇合后经S回到电源负极•电路图如图所示：1| ---------s i“--------- -------------- 卜•3.解：根据实物图可知，从正极出发开始分支，一支经开关S、灯泡L i；另一支经灯泡L2,开关&，然后S 控制干路，开关 S 2控制L 2的支路，电路图如图所示:S 后分支，一支经开关 S 2、灯泡L i ,另一支经灯泡L 2、开关S 3,然后共同回到SiL]电源的负极，如图所示:图，如图所示:----- ® ------- ®—8.解：从电源正极出发开始分路， 一路经过灯泡L i ,另一路经过L 2和S ，然后共同经开关 S 回到电源负极;共同回到负极•如图所示:—a1 r14.解：图中，电流从正极开始分支，一支经灯泡 再经过开关S 2,回到电源负极，电路图如图所示:7.解：由图可知，电流从电源正极出发，依次经过灯泡丿—II _L 2、L 1和开关，然后回到电源负极，据此画出电路然后两支汇合, 电流从正极流出，经过开关如图所示:9.解：根据电流流向法，先从正极出发依次串联上面开关、下面的开关、电铃回到电源负极，再把灯泡并联在下10.解：根据电流流向法，先从正极出发后分支，一支经过灯泡开关 S i 和灯泡L i ，另一支经过灯泡 L 2后汇11. 解：电路中，灯与电铃并联，开关控制电铃，另一开关在干路上，根据电路图连接实物图，如下所示:12. 解：由电路图可知，两灯泡并联，然后与开关、电源串联组成电路，如下图所示:13.解：根据电流流向法，先从正极出发依次串联开关 S 3、开关S 2、灯泡L 2回到负极，然后开关 S 1和灯泡 L 1串联以后，把灯泡L 1的右端与开关S 2的右端相连、开关S 1的左端和灯泡L 2的左端相连即可，如下图所示:面开关和电铃两端，如图所示:合，回到电源负极；如图所示:由电路图可知，两灯泡并联，S控制L i, S2控制L2•实物电路如图所示:15.解：根据电流流向法、按先串后并的原则连接实物电路图，即从电源的正极出发，依次串联开关泡L2,回到负极;S3 再从开关S的左端引出一根导线，连接开关S i、灯泡L i，回到电源的负极（接在灯泡L2右端）；如下图:16.解：两灯泡并联，其中开关S i控制整个电路，开关S2控制灯泡L i，根据要求用导线将实物电路连接起来•如图所示:。

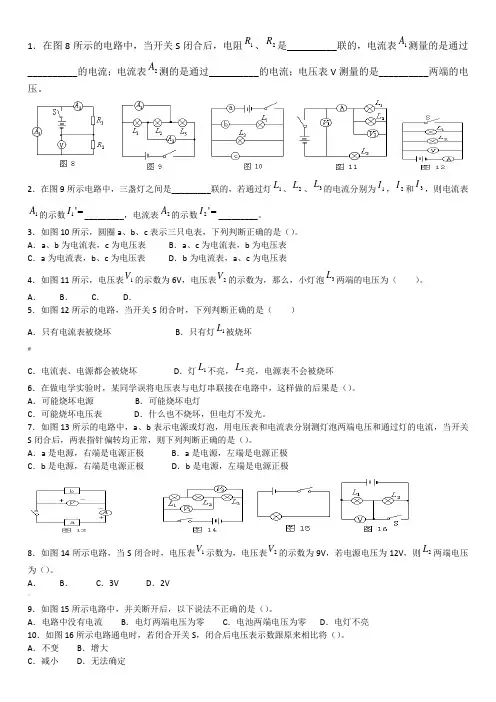

串联、并联电路中的电压关系练习题(含等效电路图)
1．在图8所示的电路中，当开关S 闭合后，电阻1R 、2R 是__________联的，电流表1A 测量的是通过__________的电流；电流表2A 测的是通过__________的电流；电压表V 测量的是__________两端的电压。
2．在图9所示电路中，三盏灯之间是_________联的，若通过灯1L 、2L 、3L 的电流分别为1I ，2I 和3I ，则电流表1A 的示数='1I _________，电流表2A 的示数='2I _________。
3．如图10所示，圆圈a 、b 、c 表示三只电表，下列判断正确的是（）。
A ．a 、b 为电流表，c 为电压表B ．a 、c 为电流表，b 为电压表C ．a 为电流表，b 、c 为电压表D ．b 为电流表，a 、c 为电压表4．如图11所示，电压表1V 的示数为6V ，电压表2V 的示数为，那么，小灯泡3L 两端的电压为（ ）。
A ． B ． C ． D ．5．如图12所示的电路，当开关S 闭合时，下列判断正确的是（ ）A ．只有电流表被烧坏B ．只有灯1L 被烧坏@C ．电流表、电源都会被烧坏D ．灯1L 不亮，2L 亮，电源表不会被烧坏6．在做电学实验时，某同学误将电压表与电灯串联接在电路中，这样做的后果是（）。
A ．可能烧坏电源B ．可能烧坏电灯C ．可能烧坏电压表D ．什么也不烧坏，但电灯不发光。
7．如图13所示的电路中，a 、b 表示电源或灯泡，用电压表和电流表分别测灯泡两端电压和通过灯的电流，当开关S 闭合后，两表指针偏转均正常，则下列判断正确的是（）。
A ．a 是电源，右端是电源正极B ．a 是电源，左端是电源正极C ．b 是电源，右端是电源正极D ．b 是电源，左端是电源正极8．如图14所示电路，当S 闭合时，电压表1V 示数为，电压表2V 的示数为9V ，若电源电压为12V ，则2L 两端电压为（）。
A ．B ．C ．3VD ．2V~9．如图15所示电路中，并关断开后，以下说法不正确的是（）。

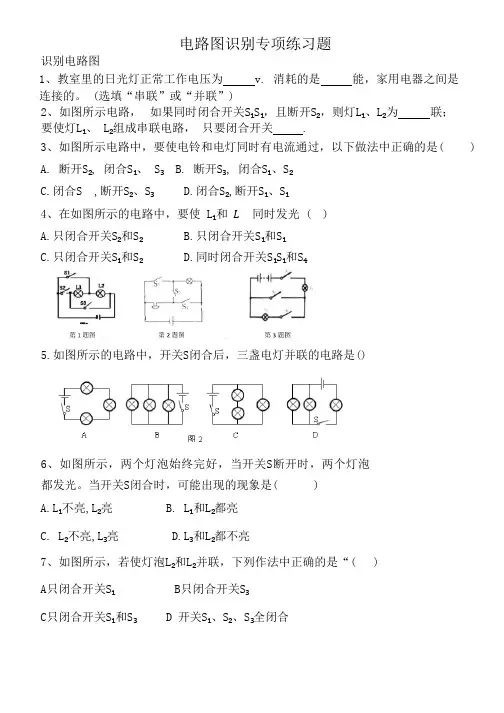

电路图识别专项练习题
电路图识别专项练习题识别电路图1、教室里的日光灯正常工作电压为 v. 消耗的是能，家用电器之间是连接的。
(选填“串联”或“并联”)2、如图所示电路，如果同时闭合开关S₁S₁，且断开S₂，则灯L₁、L₂为联；要使灯L₁、 L₂组成串联电路，只要闭合开关 .3、如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是( )A. 断开S₂, 闭合S₁、 S₃B. 断开S₃, 闭合S₁、S₂C.闭合Sₙ,断开S₂、S₃D.闭合S₂,断开S₁、S₁4、在如图所示的电路中，要使 L₁和Lₙ同时发光 ( )A.只闭合开关S₂和S₂B.只闭合开关S₁和S₁C.只闭合开关S₁和S₂D.同时闭合开关S₁S₁和S₄5.如图所示的电路中，开关S闭合后，三盏电灯并联的电路是()6、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光。
当开关S闭合时，可能出现的现象是( )A.L₁不亮,L₂亮B. L₁和L₂都亮C. L₂不亮,L₃亮D.L₃和L₂都不亮7、如图所示，若使灯泡L₂和L₂并联，下列作法中正确的是“( )A只闭合开关S₁ B只闭合开关S₃C只闭合开关S₁和S₃ D 开关S₁、S₂、S₃全闭合9. 如下三图所示的电路中，闭合开关S后灯泡L₁、l₂l₃的发光情况是甲图: :乙图: :丙图: :10、在做“练习使用电压表”实验时，小华把电压表接成了如图3所示的电路，小灯泡的规格为“1.2 V1.5V”,电池的电压为 1.5V。
闭合开关S后,小灯泡 (填“发光”或“不发光”)电压表的示数为 y.二、串并联电路识别专题1.在图1的电路中，若使L和L串联连接，应，若使L和L并联连接，应，绝对不允许同时闭合，将会发生现象。
2、如图2所示电路中，要使电灯L₁和L₂接成串联电路，应 .若要使电灯L₁和L₂接成并联电路，应；若同时闭合开关 .电路处于短路状态，这是绝对不允许的。
3.如图3所示的电路中，开关S₁、S₂、S₃都处于断开位置，要使电灯L₁和L₂接成串联电路，应，若要使电灯L和L₁接成并联电路，应，若同时闭合开关，电路处于短路状态，这是绝对8、如图所示的电路中，要使灯泡14、 L₂串联在电路中，只能闭合开关；若要使L₁、L₂并联在电路中，必须闭合开关 .4、如图4所示电路中，要使电灯L₁和L₂接成串联电路，应闭合开关；若要使电灯L和L₁接成并联电路，应闭合开关；若同时闭合开关.电路处于短路状态，这是绝对不允许的。
