汽车设计中减震器相对阻尼系数的确定
汽车设计中减震器相对阻尼系数的确定
摘 要：本文嘗试以汽车的电磁涡流减震器作为研究对象，分析减震器相对阻力系数，初
步确认了减震器相对阻尼系数的计算公式，并探讨了汽车设计中，需要减震器阻尼系数确定
需要因素，确认了基本的减震器设计原则。
关键词：汽车设计；减震器；阻尼系数
DOI：10.16640/jki.37-1222/t.2017.12.216
汽车工业是现代制造业的支柱性产业，汽车工业发展水平反映了一个国家的制造业发展水
平。减震器是汽车必不可少的装备。当前汽车的减震器类型繁多，主要包括液压减震器、充
气式减震器、电/磁流变液减震器、电磁涡流减震器等，不同减震器各有优劣。阻力系数是
反映减震器减震性能的重要指标，本次研究试以汽车的电磁涡流减震器作为研究对象，分析
减震器相对阻力系数计算方法，确定汽车设计中减震器设计的基本原则。
1 电磁涡流减震器阻尼系数
1.1 电磁涡流减震器
涡流减震器的涡流阻尼影响因素较多，涉及到电磁饱和、传热理论、退磁效应、集肤效应等，
计算过程比较复杂，最终影响计算精度以及效率。近年来有限元仿真技术飞速发展，为阻力
计算创造了条件。本文讨论的电磁涡流减震器，有三个条件：①忽略温度的小幅度变化对材
料电导率、相对磁导率的影响；②计算导体框架的涡流效应，不考虑其他部件；③不考虑温
度对材料物理性能的影响。电磁涡流减震器整体成圆柱形，上段是电子轴，下段为定子导体，
后者由永磁体、铁极构成。在进行电磁涡流减震器的设计过程中，需要考虑如何高效的利用
永磁体产生的磁场，使用相同的材料、体积结构产生更大的涡流阻力，同时考虑汽车的减震
需求，确电磁涡流减震器最低阻尼力。根据磁路优化理论，采用筒式的定子导体，相较于矩
形结构，能减少的电磁磁漏效应，更好的产生涡流，从而快速消耗测量运动过程中产生的振
动能量。永磁体的充磁方向不会显著影响磁场的利用，目前主要采用轴向以及径向两类，根
据有限元分析，轴向充磁永磁体磁感应强度峰值为2.0242T，周围气隙磁感应强度峰值0.5t
最左右，而采用经向冲磁，则为1.72345T、0.4T，显然轴向冲磁效果更理想。确定结构以
及冲磁的基本结构后，需要设计合适的尺寸。
1.2 阻尼力计算
用于电磁涡流减震器阻尼系数计算的理论主要包括有限差分法、有限元法、矩量法、边界元
素法、格林函数法等。有限差分法适用于手机辐射、不同建筑结构室内电磁干扰研究、微带
线问题研究，不适合尺寸较大、细薄结构的媒质，有限元法适合复杂媒质、边界条件、复杂
边界形状的定解问题，具有较高的设计进精度，每个环节都可进行标准法，计算程序分组，
方程组元数很多，计算时间长。用于电磁涡流减震器磁通密度计算，主要包括磁偶极子方法，
计算方法简单，轴向磁通密度计算公式为
其中K（k）、E（k）分别为第一类全椭圆积分和第二类全椭圆积分，Rm、m分别为圆柱体
永磁体的半径与厚度，在实际处理工程与科学问题时，绝大多数的微积分都无法得到准确的
解析解。运动的永磁体是一个沿着轴向（z）和径向（r）都变化的磁场，导体外套涡流以及
涡流阻尼力产生机制主要包括导体在恒定磁场相对运动、导体处在变化的磁场中，根据法拉
第的电磁感应定律，前者为感生电动势，后者可根据洛伦磁力法则定义为动生电动势，总的
电动势是两者之和，E=Etransk+Emotional=-，相对速度是永磁体和导体外筒之间的相对
运动速度。考虑到相对速度是竖向方向，则永磁体的竖直分量和相对运动速度是垂直的，故
此方向上的磁场不会影响导体外筒中的涡流，永磁体径向分量才产生涡流，则动生电动势作
用产生的涡流阻尼力为F=，其中为导体外筒的体积，rin是导体外筒的内半径，rout为内
半径。据此可计算电磁涡流的减震器，永磁体的竖直方向上的涡流阻尼力表达式，推导出电
磁涡流减震器的等效阻力系数C=，同时需要考虑到集肤效应，但因推导的公式方式比较复
杂，需要采用软件辅助编程求解。
2 减震器设计匹配
在获得相对阻力系数后，需要根据需求，设计减震器。以车辆悬架减震器为例，基于舒适性
的车辆悬架的最佳阻尼比，需要考虑车身垂直加速度平方根，从而计算最佳阻尼比。从安全
性的角度来看，需要考虑车轮动载荷的频响，使减震器能够满足车轮动载荷要求。而对于半
主动的悬架系统而言，需要综合考虑安全性与舒适性，基于不同形式路况、车速，选择合适
的阻尼系数。需要建立系统的运动方程，也就是前文提到的减震器阻尼系数方程，而后充分
考虑时间、路面参数，考虑车轮在路面上受到的激励，考虑汽车的速度，计算路面输出模型，
建立非线性的阻尼子系统，计算平顺性。在确认最佳的阻尼系数后，确认导体外筒、内半径、
外半径指标，完成整个设计过程。需注意的是，绝大多数情况下，三项指标都不能准确的被
计算出来，需要考虑制作工艺难度、成本、安装、整体构件等因素，选择合适的设计。
3 小结
减震器的相对阻尼系数计算与其技术特点有关，近年来电/磁流变液减震器、电磁涡流减震
器等高技术含量的减震器开始取代传统的液压减震器，成为汽车减震器的未来主流发展方
向。但当前，减震器的相对阻尼计算仍有许多基础问题未能得到解决，计算量比较大。在进
行汽车设计时，需要利用有限元算法等先进的算法，确认减震器的阻尼系数计算方程，而后
根据汽车减震需求，确定阻尼系数，才通过方程进行减震器构件的设计。
参考文献：
[1]蒋木林，浅谈汽车减震器发展现状与趋势 [J].经济生活文摘 （上半月），2012（05）：
120-122.
[2]郭建辉，邹金校，高恩壮.汽车半主动悬架减震器阻尼匹配设计[J].汽车实用技术，2017
（01）：1-3.
[3]Ebrahimi B，Khamesee M B，Golnaraghi F.Eddy current damper feasibility in
automobile suspension：modeling，simulation and testing[J].Smart Materials and
Structures，2009，18（01）： 015017.
感谢您的阅读！
振动阻尼系数
振动阻尼系数
摘要：
一、振动阻尼系数的定义
二、振动阻尼系数的影响因素
三、振动阻尼系数在工程中的应用
四、振动阻尼系数的测量方法
五、振动阻尼系数对振动系统的影响
正文：
振动阻尼系数是一个描述振动系统中能量耗散程度的物理量，它反映了振动系统在振动过程中，由于阻尼作用而使振动能量逐渐减小的情况。
振动阻尼系数越大，说明振动系统中的能量耗散越快，振动幅度衰减得越快。
振动阻尼系数的影响因素主要包括：材料、温度、应力振幅和频率等。
不同材料的阻尼系数会有很大差异，因为材料的内部结构和分子组成不同，导致其阻尼性能也不同。
此外，温度、应力振幅和频率也会对阻尼系数产生影响。
振动阻尼系数在工程中有广泛的应用，如在机械设计中，通过选择合适的材料和设计合理的结构，可以降低振动系统的振动阻尼系数，从而减小振动对机械设备的影响；在结构动力学分析中，振动阻尼系数是关键参数之一，通过计算振动阻尼系数，可以更好地分析和预测结构的振动响应。
振动阻尼系数的测量方法有多种，常见的有自由振动衰减法、共振法等。
自由振动衰减法是通过观察自由振动过程中的振动幅度衰减情况来确定阻尼系数；共振法则是通过测量共振频率和共振峰宽来计算阻尼系数。
振动阻尼系数对振动系统的影响主要表现在振动幅度的衰减和振动频率的变化。
阻尼系数越大，振动幅度衰减得越快，振动频率也会发生变化。
减震器的设计
减震器的设计产品设计项目说明书一号宋体，居中汽车减震器的研究设计三号粗黑体，居中院（系）机械工程学院专业机械工程及自动化班级创新班学生姓名指导老师2015 年 01 月 05 日摘要为改善汽车行驶平顺性，悬架中与弹性元件并联安装减振器，为衰减振动，汽车悬架系统中采用减振器多是液力减振器。
减震器的性能好坏直接关系到汽车的安全性和舒适度和行驶的平顺性。
液压式减震器是汽车悬架系统中采用最广泛的减震器。
其原理是，当车架与车桥做往复相对运动而活塞在减震器的缸筒内往复移动时，减震器壳体内的油液便反复地从内腔通过一些窄小的孔隙流入另一内腔。
此时，液体与内壁的摩擦及液体分子的内摩擦便形成对振动的阻尼力。
设计汽车液压时需要根据汽车的主要参数进行计算和分析。
本次设计是以比亚迪S6的参数为依据进行设计。
关键词：汽车液压；减震器；设计；比亚迪S6第一章绪论1.1概述减震器(Absorber) ，减震器主要用来抑制弹簧吸震后反弹时的震荡及来自路面的冲击。
在经过不平路面时，虽然吸震弹簧可以过滤路面的震动，但弹簧自身还会有往复运动，而减震器就是用来抑制这种弹簧跳跃的。
减震器太软，车身就会上下跳跃，减震器太硬就会带来太大的阻力，妨碍弹簧正常工作。
[1]液压减振器，第一个实用的液压减振器是1908年由法国人霍迪立设计的。
液压减振器的原理是迫使液流通过小孔产生阻尼作用。
通常的筒式减振器是由一个与汽车底盘固定的带有节流小孔的活塞和一个与悬架或车桥固定的圆柱形贮液筒组成。
门罗在1933年为赫德森制造的汽车装用了第一个采用原始液压减振器的汽车。
到了二十世纪三十年代末，双作用减振器在美国生产的汽车上被普遍采用。
到了二十世纪六十年代，欧洲采用的杠杆式液压减振器占了优势，这种减振器与哈德福特的摩擦式减振原理相似，但使用的是液流而不是摩擦缓冲衬垫。
减震器是汽车悬挂系统中的重要组成部分，以改善汽车行驶的平顺性。
按产生阻尼的材料减震器可以分为液压式和充气式减震器，这两种都是定阻尼减震器，还有一种应用于高档汽车的可调阻尼减震器。
汽车悬架减振器最佳阻尼匹配研究
汽车悬架减振器最佳阻尼匹配研究王天利;王雪;陈双;邓丹【摘要】基于汽车平顺性要求,针对某城市SUV对其前麦弗逊悬架系统的减振器进行最佳阻尼匹配研究,通过建立减振器在工作行程中速度特性分段线性函数的数学模型,计算求得减振器工作中所对应的开阀点的力值;依据减振器试验台测试标准对所设计减振器的外特性进行了台架试验,减振器的速度特性匹配曲线与减振器MTS台架试验曲线在开阀速度处的力值误差仅为13％;依据悬架的硬点参数建立了1/2悬架ADMAS模型,通过更改减振器的属性文件及对悬架进行双轮同向激励,验证悬架的振动特性.实验结果表明,基于汽车平顺性的减振器最佳阻尼匹配研究方法正确,且匹配的减振器应用于实车前悬架具有良好的振动特性.【期刊名称】《机械设计与制造》【年(卷),期】2017(000)001【总页数】4页(P160-163)【关键词】悬架系统;减振器;最佳阻尼;仿真模型【作者】王天利;王雪;陈双;邓丹【作者单位】辽宁工业大学汽车与交通工程学院,辽宁锦州121001;辽宁工业大学汽车与交通工程学院,辽宁锦州121001;辽宁工业大学汽车与交通工程学院,辽宁锦州121001;辽宁省科学技术情报研究所,辽宁沈阳110168【正文语种】中文【中图分类】TH16;U463.33汽车悬架作为连接车身与车轮的重要组成部分，对汽车的平顺性、安全性和操稳性起着决定性作用。
减振器与弹簧相并联，来衰减汽车行驶中车身的振动，是汽车悬架的最重要的阻尼元件之一[1]，悬架合理的刚度及阻尼特性是保证悬架具有良好的振动特性的重要因素。
国外学者对减振器动态特性仿真技术分析开展了较多的研究工作，并且对参数化建模方法进行了总结性的探讨。
但对于减振器阀系参数匹配并没有可靠的方法[2]，因此传统减振器阀系参数设计方法是根据经验在某些减振器阀系的基础上改变阀片的参数来改变减振器的阻尼力，并反复的试验与更改参数进行优化设计。
很少有学者通过最佳阻尼匹配减振器特性数学模型进行匹配研究，大多数利用阀片大挠度变形公式对阀片近似设计，因此目前的设计方法不能满足所有论文需要增加实验照片和测试手段；“减振器台架试验值与计算值较为吻合”？针对某款城市SUV，对其前麦弗逊悬架系统的减振器进行最佳阻尼匹配研究，通过对减振器MTS台架试验及建立1/2悬架ADMAS仿真模型进行振动仿真，验证悬架最佳阻尼匹配研究方法的正确性。

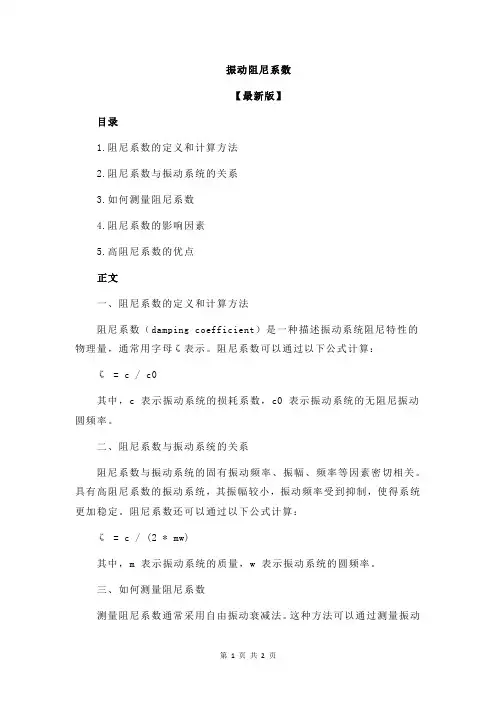

振动阻尼系数
振动阻尼系数
【最新版】
目录
1.阻尼系数的定义和计算方法
2.阻尼系数与振动系统的关系
3.如何测量阻尼系数
4.阻尼系数的影响因素
5.高阻尼系数的优点
正文
一、阻尼系数的定义和计算方法
阻尼系数（damping coefficient）是一种描述振动系统阻尼特性的物理量，通常用字母ζ表示。
阻尼系数可以通过以下公式计算：ζ = c / c0
其中，c 表示振动系统的损耗系数，c0 表示振动系统的无阻尼振动圆频率。
二、阻尼系数与振动系统的关系
阻尼系数与振动系统的固有振动频率、振幅、频率等因素密切相关。
具有高阻尼系数的振动系统，其振幅较小，振动频率受到抑制，使得系统更加稳定。
阻尼系数还可以通过以下公式计算：
ζ = c / (2 * mw)
其中，m 表示振动系统的质量，w 表示振动系统的圆频率。
三、如何测量阻尼系数
测量阻尼系数通常采用自由振动衰减法。
这种方法可以通过测量振动
系统的自由振动衰减率来确定阻尼系数。
自由振动衰减率可以通过以下公式计算：
δ = 1 / (2 * qmax)
其中，qmax 表示共振点放大比。
四、阻尼系数的影响因素
阻尼系数与温度、应力振幅、频率等因素有关。
这些因素会影响阻尼系数的数值，使其难以保持不变。
五、高阻尼系数的优点
具有高阻尼系数的放大器，对于扬声器更像一个短路，在信号终止时能减小其振动。
此外，高阻尼系数的放大器可以减小信号失真，提高音质。
功率放大器的输出阻抗会直接影响扬声器系统的低频 q 值，从而影响系统的低频特性。

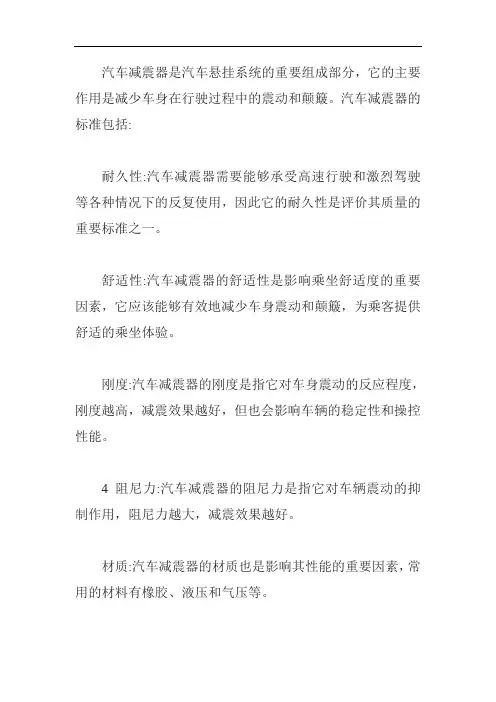

汽车减震器标准
