低压380V保护装置概要
设备部电气专业
2013年3月
第一节 380V低压保护测控装置介绍
380V低压保护测控装臵： 集保护、测量、控制于一体的一种微机装臵。 一、种类 按保护对象分类： 线路测控装臵（无保护） 线路保护测控装臵 电动机保护测控装臵 电压互感器综合保护测控装臵等
我们厂380V低压保护采用珠海万利达保护装臵， 电动机保护都大同小异。
二、工作原理
通过电流互感器、电压互感器将A、B、C三相电流、零序 电流I0、电压Uab、Ubc输入至信号调理电路转换成对应的电压 信号，然后将电压信号送至模数转换电路，由CPU读入各通道数 据进行运算、处理，并与各参数整定值比较以判断电动机是否发 生故障，若有故障发生，则控制相应出口继电器动作，并在液晶 显示屏上显示保护动作信息。
四、装臵描述 4.1 信号灯 面板上共有信号灯5只，分别为： 启动：启动电动机时，“启动”灯绿色常亮； 运行：电动机启动后进入运行状态，“运行”灯绿色常亮； 远方：当“就地/远方”选择开关拨到远方时，“远方”灯绿色常 亮； 告警：当综合管理单元参数设臵错时“告警” 信号灯黄色常亮； 保护：当保护动作时“保护”信号灯红色常亮。
第二节 380V低压保护校验及检修工艺
在电力系统中，如果一次系统没有故障， 保护发生了误动，那么将影响对用户的可靠供 电，若重负荷线路发生误动跳闸，还有可能引 起系统振荡事故，破坏系统的安全稳定运行； 如果一次系统发生了短路故障，但保护拒动， 将扩大事故范围，甚至损坏电力设备。为了使 保护真正起到对电力系统的保护与控制作用， 必须使保护整体处于良好的运行状态，使得各 相关元件及设备特性优良、回路接线正确、定 值及动作特性正确。所以必须加强对保护的检 验质量。
3.2、控制功能 3.2.1 电动机保护控制功能 可以通过面板上的“就地/远方”选择开关选择对电动 机的控制方式。在“就地”控制方式下，通过面板上 的“启动Ⅰ”、“启动Ⅱ”和“停止”按键对电动机进 行启停控制（必须在装臵的主循环显示界面下进行操 作）。在“远方”控制方式下，面板“启动Ⅰ”、“启 动Ⅱ”和“停止”按键操作无效，此时，可以选择综合 管理单元菜单中的“远方控制方式”，分别通过DCS 端子输入或通讯对电动机进行控制。 注：综合管理单元若有保护动作或相关的保护动作信号 未复归，则禁止所有的控制功能。
3.2.2 电动机保护控制方式： 根据负载电机设计的启动方式和运行要求选择 直接启动 双向启动 双速启动（双速电机） 控制方式： 降压启动 多段速度控制（与变频器配合） 上电自动重启动控制 欠电压/失压重启动控制
3.3、通讯功能： 配有RS-485和CAN通讯接口，所有保护动作信息、 遥信量、遥测量均可通过RS-485通讯网上传到后台计 算机监控系统； 连接方式：并联， 所连接至通讯管理机的每台装臵都 有一个通讯地址，且不可重复。 3.3.1、遥测即A、B、C相电流、零序电流、电压UAB、 UBC、有功、无功、功率因数均可通过通讯口上传至 后台。 3.3.2、遥信即所有保护动作信息、开关量变位信息均可 通过通讯口上传至后台，。 3.3.3、遥控即后台（FECS即现场总线控制系统）通过 RS-485通讯来实现开关或接触器的分、合操作。
显示 光电 隔离 RS485通讯 (CAN通讯)
程序存储器
C P U总 线交ຫໍສະໝຸດ 测量 CPUCT,PT 互感器
跳闸输出 数据存储器 C P U 口 线 保护信号输 出 告警信号输 出 开关量 光电隔离输入
键盘
三、功能描述 3.1、各保护装臵配备的保护功能及运用 3.1.1、线路测控装臵（变低电源进线、PC段母联），均 无保护功能。 3.1.2、线路保护：电流速断（限时、不限时）、过流、 接地、过负荷、后加速、低电压、过电压等。 3.1.3、电动机保护：电流速断、过流（正序、负序）、 接地、过热、堵转、长启动、过负荷、断相、相序、 PT断线告警、低电压、过电压等。 3.1.4、电压互感器综合保护测控装臵：低电压、过电压、 零序过电压、PT断线告警、开关量保护（三路开入） 等。（出口无设计）
电动机保护类型分两种 MMPR-301N型低压电动机综合管理单元内臵二次电流、 电压互感器。 MMPR-310N型低压电动机综合管理单元配有外臵一次电 流互感器，两者除互感器方式不同外，其他功能以及操作 都相同。
MMPR- 3 N
T:有tE保护，“ ”：无tE保护 C:485通讯，A:CAN通讯 结构类型 01:无外置CT，用于380V～1.2KV电力系统 10:有外置CT，用于380V～660V电力系统 系列号 MPR:电动机综合管理单元 微机型
4.3 显示及菜单操作 正常运行情况下，实时循环显示保护Ia、Ib、Ic、I0、Uac、 Ubc，按“”可以迅速查看各个数据。 各菜单的含义如下： 查看测量数据----查看实时模拟量数据； 查看开入信号----查看开入信号； 电机运行信息----查看运行时间和失电时间等信息； 查看事件----------查看故障信息； 信号复归----------故障信号复归； 系统参数整定----修改和查看额定电流、系统、时间等参数； 保护参数整定----修改和查看保护参数； 保护投退----------保护功能投退； 工程参数整定----测量值校正。 装臵信息----------显示综合管理单元型号及软件版本。
4.2键盘 综合管理单元面板上共有8个键： 键： 菜单选择，箭头上移或数值增加； 键： 菜单选择，箭头下移或数值减少； “确认”键：菜单确认或数据确认； “取消”键：取消操作或返回上级菜单； “启动Ⅰ” “启动Ⅱ”：启动电动机，不同的启动方式其功 能不同； “停止”：用于停止电动机； “就地/远方”远方选择开关：拨到“远方”时，可以通 过开入端子或者通讯控制电动机启停，综合管理单元 面板的启停按键失效；拨到“就地”时，可以通过面 板按键控制电动机启停（必须在装臵的主循环显示界 面下进行操作）。
电气系统概要设计说明书
电气系统概要设计说明书一、前言本说明书旨在对电气系统的概要设计进行详细说明，以便于工程师们能够更好地理解和实施该系统。
本说明书将包含电气系统的总体设计、电源系统、配电系统、控制系统等方面的内容。
二、总体设计1. 设计目标本电气系统的设计目标是为了满足生产线设备的正常运行需求，保证生产线设备的安全性和稳定性。
2. 设计原则本电气系统采用先进的技术和可靠性高的设备，力求使整个系统稳定可靠，并且易于维护。
在设计过程中，还需要考虑到成本控制和环境保护等方面。
3. 设计流程本电气系统的设计流程包括需求分析、方案设计、设备选型、接线图绘制等多个环节。
在每个环节都需要经过反复测试和验证，确保设计结果符合实际需求。
三、电源系统1. 供电方式本电气系统采用三相交流供电方式，额定电压为380V/50Hz。
2. 供电保障为了保证生产线设备正常运行，本电气系统采用双路供电方式。
当一路供电发生故障时，系统能够自动切换到备用电源上，保证设备的稳定运行。
3. 电源线路电源线路采用优质铜芯电缆，且每条线路都经过严格测试和检验，确保质量可靠。
同时，在布线过程中还需要考虑到防火、防水等因素。
四、配电系统1. 配电方案本电气系统采用集中配电方式。
在生产线上设置主配电箱和分配电箱，通过不同的开关控制不同的设备。
2. 配电保护为了保护生产线设备，本系统采用多种保护装置。
如过载保护、短路保护、漏电保护等。
这些装置能够及时检测到故障并切断供电，避免事故发生。
3. 配电线路配电线路采用同样的优质铜芯电缆，并且在布线过程中要注意排列合理、接头牢固等因素。
五、控制系统1. 控制方案本控制系统采用PLC控制器作为核心控制器，并且与触摸屏等外围设备相结合。
通过编写程序实现对生产线设备的自动化控制。
2. 控制保护为了保证控制系统的稳定运行，本系统采用多重保护措施。
如过压保护、欠压保护、过流保护等。
这些装置能够及时检测到故障并切断供电，避免事故发生。
3. 控制线路控制线路采用优质电缆，并且在布线过程中要注意排列合理、接头牢固等因素。
低压绝缘监测及选择性漏电保护(集中选漏)
LX-500L 系列产品创新性的提出： 可对非煤矿山中性点不接地系统低压馈出线选择性漏电进行分区间动作保 护。瞬间性故障只记录不报警，永久性接地故障声光报警或跳闸并记录。可通过液晶调整输出故障时间(0-10S)。 因瞬间故障占单相接地故障的 80%以上，故区分瞬间故障和永久故障，可以大大减少停电时间，减小停电范围，减 轻工作人员劳动强度，提高生产效率。 主要技术指标
1）、适用于中性点不接地或经零序电抗器补偿的 380V/660V/1140V 低压供电系统，作为绝缘监视与单相接地 漏电故障的监测与保护装置；单台装置可监 12 路馈出线。 2）、直接应用零序基波信号适用于中性点不接地，中性点经零序电抗器接地的供电系统的故障鉴别与选线。 3）、应用时序鉴别、幅值鉴别与附加直流检测相结合的故障检测判断原理，当某馈出线路发生单相接地故障 时，保护装置能在 30MAS 内选出故障线路并动作于跳闸或者告警，跳闸或告警动作方式可整定。 4）能对漏电故障进行定位和定性，具体指明是三相对称分散性漏电，还是单相对地（集中性）漏电；是某馈 出线单相接地漏电，还是母线范围单相接地漏电。
中性点电压、电网绝缘值、母线及各分支路开关状态、故障性动作方式跳闸或告警；设定附加直流 绝缘检测绝缘值；
定值可调
≤30MAS
单相接地漏电
三相对称分散性漏电
母线单相接地漏电
后备保护
监测电网绝缘情况
低压绝缘监测及选择性漏电保护装置
功能配置/型号
模拟量 采集通
馈电开关说明书
馈电开关说明书⼀、概述1.1 产品特点及⽤途KBZ系列矿⽤隔爆型真空馈电开关主要适⽤于煤矿井下和其它周围介质中含有爆炸性⽓体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流⾄630A 的中性点不接地的三相电⽹中，作为配电总开关或分⽀开关，也可作为⼤容量电动机不频繁起动之⽤，还可作为矿⽤隔爆型移动变电站⽤低压馈电开关。
1.2 使⽤条件1.海拔⾼度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不⼤于95％（+25℃）；4.⽆破坏绝缘的⽓体或蒸⽓的环境中；5.⽆显著摇动与冲击振动的地⽅；6.能防⽌⾬雪与滴⽔的地⽅；7.与⽔平⾯的安装倾斜度不超过15°。
1.3 本开关执⾏以下标准1.MT871-2000《矿⽤隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿⽤隔爆型真空馈电开关》1.4 防爆类型：矿⽤隔爆型1.5 防爆标志：ExdI⼆、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定⼯作电压：660V 、1140V3.2 额定⼯作电流：630A 、500A、400A、200A3.3 额定⼯作制：长期⼯作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作⽅式：电动合分闸，⼿动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。
2. 过载保护：整定值分档可调，电流整定值的准确度±8％。
3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间⼩于0.1秒。
4. 漏电与漏电闭锁保护：动作值及动作时间见表1，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不⼤于＋20％。

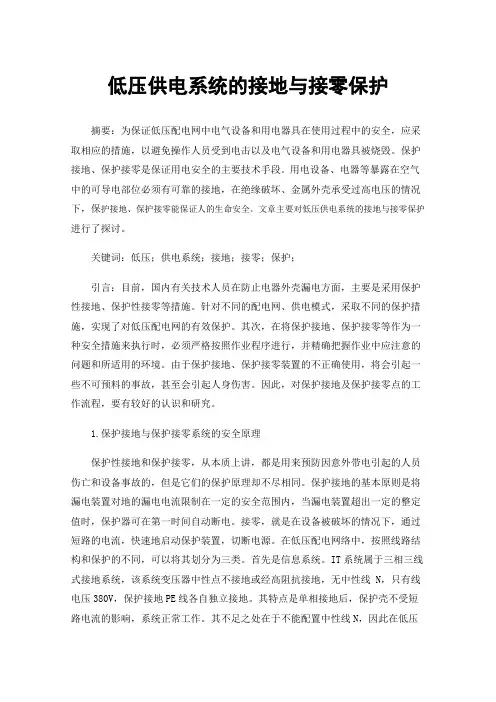

低压供电系统的接地与接零保护
低压供电系统的接地与接零保护摘要：为保证低压配电网中电气设备和用电器具在使用过程中的安全，应采取相应的措施，以避免操作人员受到电击以及电气设备和用电器具被烧毁。
保护接地、保护接零是保证用电安全的主要技术手段。
用电设备、电器等暴露在空气中的可导电部位必须有可靠的接地，在绝缘破坏、金属外壳承受过高电压的情况下，保护接地、保护接零能保证人的生命安全。
文章主要对低压供电系统的接地与接零保护进行了探讨。
关键词：低压；供电系统；接地；接零；保护；引言：目前，国内有关技术人员在防止电器外壳漏电方面，主要是采用保护性接地、保护性接零等措施。
针对不同的配电网、供电模式，采取不同的保护措施，实现了对低压配电网的有效保护。
其次，在将保护接地、保护接零等作为一种安全措施来执行时，必须严格按照作业程序进行，并精确把握作业中应注意的问题和所适用的环境。
由于保护接地、保护接零装置的不正确使用，将会引起一些不可预料的事故，甚至会引起人身伤害。
因此，对保护接地及保护接零点的工作流程，要有较好的认识和研究。
1.保护接地与保护接零系统的安全原理保护性接地和保护接零，从本质上讲，都是用来预防因意外带电引起的人员伤亡和设备事故的，但是它们的保护原理却不尽相同。
保护接地的基本原则是将漏电装置对地的漏电电流限制在一定的安全范围内，当漏电装置超出一定的整定值时，保护器可在第一时间自动断电。
接零，就是在设备被破坏的情况下，通过短路的电流，快速地启动保护装置，切断电源。
在低压配电网络中，按照线路结构和保护的不同，可以将其划分为三类。
首先是信息系统。
IT系统属于三相三线式接地系统，该系统变压器中性点不接地或经高阻抗接地，无中性线 N，只有线电压380V，保护接地PE线各自独立接地。
其特点是单相接地后，保护壳不受短路电流的影响，系统正常工作。
其不足之处在于不能配置中性线N，因此在低压配电网络中应用较少。
其次，是TT系统，通常在大楼由公用电力网提供电力时使用。
安规 过电压等级
安规过电压等级
安规过电压等级是描述设备在配电网络中的位置，位置不同承受的过电压等级不同，共分为4个等级，具体参考IEC60664。
1. 过电压等级I：低压低能量级别，并带保护装置，一般指电子设备的内部电压。
2. 过电压等级II：低压高能量级别，从主供电电路分支出来的，家里照明电路220V电压属于此类。
3. 过电压等级III：高压高能量级别，指固定安装的主供电电路，一般指380V 三相电压。
4. 过电压等级IV：暂无数据。
此外，用万用表测量电压时，为安全考虑，需要采用比所测电压等级和电压值高的万用表。
如要测量上述三相380V的电压，需要采用CAT III 600V以上的万用表。
选择塑壳断路器的十大方法
选择塑壳断路器的十大方法塑壳式低压断路器为低压三相四线制220/380V 电路的过载、短路保护电器，由于它的分断能力一般比万能式断路器低，故宜作为低压电路和电动机的第二、三、四级保护装置；又因其辅助触头对数较少，不宜做自动操作保护电器，或只能做一次性远方开断电路。
低压断路器做保护电器，从主断路器至末端不宜超过四级，否则失去选择性。
额定电流In电流等级一般不可调节，每一个壳架额定电流Inm有固定级差的断路器额定电流In与之配套，以DZ20Y 型Inm=100A 为例，In有16A、20A、32A、40A、50A、63A、80A、100A 8 个等级，但也必须Inm>In>Ib。
低压侧第二、三级断路器设计选型，还应注重该配电系统的短路电流Id；断路器分断能力；配电线路或电动机可能的超载运行；大功率重负载电动机的频繁启动及反接制动；断路器工作环境温度等诸多不利于安全可靠运行的因素。
一般断路器壳架额定电流Inm确定后，In宜比线路计算电流选大一级的，还应考虑上下级断路器额定电流In的过电流保护脱扣器时间/电流特性及选择性，在塑壳式低压断路器设计选型时，应考核的技术指标有：①额定电压：AC240V、AC400V、AC415V、AC500V、AC690V,DC250V。
②断路器壳架额定电流Inm：各种品牌系列的额定电流等级不同，必须详细阅读欲选品牌的技术资料后再选用。
③断路器额定电流In：各种品牌系列的额定电流等级不同，必须按所设计的配电线路负载电流或电动机功率及欲选产品的技术资料对应选定。
④额定运行分断能力Ics：一般断路器产品档次高即分断能力大，需根据供电负荷级别和建筑物类别及资金承受能力选定，以分断能力大者为优质品。
⑤额定极限分断能力Icu：Icu等于Ics的0.5～1 倍，即经过极限值分断后不再重复使用。
⑥额定短时耐受电流Icw：在1s 时间内耐受的过载电流，不影响断路器继续使用。
⑦极数：各系列产品的极数不一样，一般为2～4 极。
低压配电屏介绍课件
低压配电屏介绍课件一、低压配电屏的用途低压配电屏又叫开关屏或配电柜，它是将低压电路所需的开关设备、测量仪表、保护装置和辅助设备等，按一定的接线方案安装在金属柜内构成的一种组合式电器设备，用以进行控制、保护、计量、分配和监视等。
适用于额定工作电压不超过380V低压配电系统中的动力、配电、照明配电之用。
二、低压配电屏的结构特点我国生产的低压配电屏有固定式和手车式两大类，基本结构方式可分为焊接式和积木组合式两种。
常用的低压配电屏有：PGL型交流低压配电屏、BFC系列抽屉式低压配电屏、GCL型低压配电屏、GGL系列动力中心和GCK系列电动机控制中心。
现将以上几种低压配电屏分别介绍如下。
1.PGL型低压配电屏（P——配电屏，C——固定式，L——动力用）最常使用的有PGL1型和PGL2型低压配电屏，其中PGL1型分断能力为15kA，PGL2型分断能力为30kA，主要用于户内安装的低压配电屏，其结构特点如下：（1）采用薄钢板焊接结构，可前后开启，双面进行维护。
配电屏前有门，上方是仪表板，装设指示仪表。
（2）组合屏的屏间全部加有钢制的隔板，可把事故降低。
（3）主母线的电流有1000A和1500A两种规格，主母线安装于屏后柜体骨架上方，设有母线防护罩，以防止坠落物件而造成主母线短路事故。
（4）屏内外均涂有防护漆层，始端屏、终端屏装有防护侧板。
（5）中性母线9（零线）装置于屏的下方绝缘子上。
（6）主接地点焊接在后下方的框架上，仪表门焊有接地点与壳体相连，可构成了完整的接地保护电路。
2.BFC型低压配电屏（B——低压配电柜（板），F——防护型，C——抽屉式）BFC低压配电屏的主要特点为各单元的所有电器设备均安装在抽屉中或手车中，当某一回路单元发生故障时，可以换用备用手车，以便迅速恢复供电。
而且，由于每个单元为抽屉式，密封性好，不会扩大事故，便于维护，提高了运行可靠性。
BFC型低压配电屏的主电器在抽屉或手车上均为插入式结构，抽屉或手车上均设有连锁装置，以防止误操作。
低压绝缘监测及选择性漏电保护(集中选漏系列)
2)、本保护装置只能由专业人士进行安装。 3)、对于因不遵守本使用说明书的说明而引起的故障，我公司将不承担任 何责任。 4)、为防止保护装置损坏，严禁带电插拔装置各插件、触摸印制电路板上 的芯片和器件。 5)、 请使用合格的测试仪器和设备对保护装置进行试验和检测。 6)、 保护装置在运行中应提供正确的额定工作电压，不能超过额定工作 电压。
(idt IEC60255-22-2:2002)
GB/T 17626.8-2006 电 磁 兼 容 试 验 和 测 量 技 术 工 频 磁 场 抗 扰 度 试 验 (idt
IEC61000-4-8:2001)
目录
II
HJXL-ⅠB 工矿低压电网绝缘监测及综合选漏保护装置
使用说明书
1、概述......................................................................................................................................................- 1 1.1 简述及适用范围.......................................................................................................................... - 1 -
辐射电磁场干扰试验(idt IEC60255-22-3:2000)
GB/T 14598.13-2008 量度继电器和保护装置的电气干扰试验第1部分: 1MHz脉冲群抗扰度
ZBZ4.0煤电钻综保说明书
1矿用隔爆型煤电钻综合保护装置使用说明书北京煤炭矿用设备厂ZBZ —2.5/660（380）ZZBZ —4.0/660（380）ZZBZ —4.0/1140（660）ZZBZ—□/□Z矿用隔爆型煤电钻综合保护装置简介矿用隔爆型煤电钻综合保护装置系我厂与原煤炭部"煤电钻综合保护装置联合设计组"研制成功的矿用隔爆型电气设备。
本产品于1979年10月通过部级鉴定，1983年荣获煤炭部科技进步优秀成果一等奖，是煤炭企业重点推广的项目之一。
本产品已在全国二十一个省、市、自治区，九十四个局、矿广泛推广使用，使用结果表明，该产品性能稳定、动作可靠、结构合理、维修方便。
深受现场使用、维修人员的欢迎（BBZ（ZZ8L）为原型号）。
为适用煤矿井下安全要求的需要，我厂又在BBZ—□—IV型基础上进行了全新的改进,产品的各项技术性能指标都进行了提高,并且增加了漏电闭锁功能，型号为ZBZ—□/□Z型。
同时我厂又在ZBZ—□/□Z型基础上研制成功了无触点煤电钻综合保护装置，型号为ZBZ—□/□Z—A型。
为煤矿井下的安全生产提供了更加可靠的综合保护产品。
本产品特点如下：1.我厂所研制生产的ZBZ—□/□Z型和ZBZ—□/□Z—A型，电子插件板可互换使用，通用性好、便于使用与维修；2.两大系列产品，具有独特的漏电闭锁等电子保护性能；3.电子电路比原BBZ—□—IV型更为简单，使得维修工作更为方便。
改进后的ZBZ—□/□Z型和ZBZ—□/□Z—A型产品，结构更为合理，不但减少了故障点、且便于维修。
装置外壳为紫红色防护漆。
该型产品由本厂独家研制生产,为推广使用好这一产品,本厂可为您提供如下服务。
1.组织技术培训2.现场指导维修3.提供技术资料4.供应整机全部配件(请注明型号)5.订货方式，可直接来函、来电、来人签订合同，欢迎选用。
6.联系电话：（010）88902870北京煤炭矿用设备厂23ZBZ —/□Z矿用隔爆型煤电钻综合保护装置一、适用范围本装置用于煤矿井下127V手持式煤电钻的远方控制及短路、过载与漏电保护，系配有干式变压器的综合保护装置。
剩余电流保护装置的合理配置（2篇）
剩余电流保护装置的合理配置剩余电流保护装置应是根据低压电网系统运行方式而配置的，合理的配置剩余电流动作保护装置，对农网的安全运行，增强安全供电的可靠性、降低大面积停电范围、降低人员伤亡事故、降低低压线损及因漏电引起的电气火灾，将起到十分重要的作用。
1整体式剩余电流动作保护装置的配置GB13955-xx《剩余电流保护装置安装和运行》明确规定，对采用TT系统的农村低压电网，都必须装有剩余电流动作保护装置，并作分级保护配置，由于末端使用220/380V电源的电气设备，大多数使用三极四线剩余电流动作保护装置，而三极四线剩余电流动作保护装置N 线不受开关控制，不能断开，始终与上级N线连在一起。
这样一旦N 线或某相线接地，末端剩余电流动作保护装置动作，但由于N线与负荷连接，通过负荷与总N线连接，导致N线接地，引起上级剩余电流动作保护装置动作。
2组合拼接式剩余电流动作保护装置的配置组合拼接式剩余电流动作保护装置在宾馆、饭店、办公楼、综合住宅楼应用较广泛。
在建筑物内各回路按规范要求，设置剩余电流动作保护装置。
以下对单极二线剩余电流动保护装置简称为1P+N剩余电流保护，二极二线剩余电流动作保护装置称：2P保护，三极三线剩余电流动作保护装置称：3P保护，三极四线剩余电流动作保护装置称：3P+N保护，四极四线剩余电流动作保护装置称：4P保护。
高分断路器简称为：1P、2P、3P、4P分断器，现将安装配置简述如下。
根据供电范围、楼层负荷大小，供电分回路，作出分级分路供电保护，每户及每个房间不能因漏电影响其它用电及引起第一级、第二级剩余电流动作保护装置动作。
对配电系统来讲，宾馆、饭店、住宅楼办公楼（220/380V电源配电前面已述）的厨卫、插座、空调、照明等用电器大多数使用的是单相电源，所选用的是单极剩余电流动作保护装置，1P+N脱扣器和1P分断器组合。
这种安装方式在供电可靠性上有一定缺陷，因为末端装配了1P剩余电流动作保护装置，或照明不加剩余电流动作保护装置，只用1P分断器。
