阴离子改性硅油乳液的合成及其应用
阴离子改性硅油乳液的合成及其应用
陈树肖青陈洪民
(江西省科学院能源研究所,南昌330029)
摘要:采用微乳液聚合法,共聚得到改性有机硅微乳液。试验确定了最佳合成工艺条件,
产品用于涤棉织物整理,效果良好,是一种优越的织物整理剂。
关键词:有机硅交联剂改性阴离子型氨基硅微乳
有机硅是纺织印染行业的主要助剂之一[1],现已
形成系列化、高性能和专业化的产品。目前产量最大,
应用最广的是改性有机硅微乳液[2]。有机硅微乳液的
生产方法大致可分为两种:第一种是先通过本体聚合合成出氨基改性硅油,再用合适的乳化剂乳化而得:第
二种是先制备预乳液,再将预乳液滴入底料中聚合而
得。
八甲基环四硅氧烷(D4)开环乳液聚合原理[3]。
本文使用第二种方法,制备了阴离子改性硅油乳
液,应用到涤棉织物整理,效果较好。
1实验
1.1主要材料及仪器
八甲基环四硅氧烷,偶联剂,十二烷基苯磺酸,复合乳化剂,有机硅交联剂,去离子水;电动搅拌器,恒温
水浴锅,高速离心机,分析天平,722型分光光度仪:
1.2合成步骤
按一定配比的八甲基环四硅氧烷(D4)、复合乳化
剂及部分去离子水在高速搅拌状态下先预乳化半小912007年9月阴离子改性硅油乳液的合成及其应用时,过滤并静止过夜,最后得到预乳液。
在三颈瓶中加入剩余的去离子水,升温搅拌,到
50加入十二烷基苯磺酸,再升温至80,见瓶内物完
全溶解后,先滴加偶联剂,再用分液漏斗将预乳液滴加
入瓶中,控制滴加速度,滴加用时约2小时,再恒温4小
时,随后急剧降温至30~40间用三乙醇胺中和,调至
PH值6~7,过滤出料,得半透明液体。
1.3固含量测定
用称量瓶称取3克左右的样品,置于105恒温鼓
风烘箱中静止2小时,取出恒重,按下式计算固含量:
固含量=(样品烘前重量-样品烘后重量)/样品
烘前重量 100%
1.4乳液稳定性测试
1.4.1离心稳定性
在离心试管中加入5毫升乳液样品,放入高速离
心机中,以3000r/min的速度旋转30分钟。如果乳液样
品不分层、不飘油,表明乳液质量稳定。
1.4.2耐酸碱性
分别取乳液样品3克加入烧杯中,加入97克冰醋
酸溶液(PH=2~3)或48克氢氧化钠溶液(PH=12~
13),分别摇匀,静止24小时后,观察样品无飘油、分层、
破乳现象,则表明乳液质量稳定。
1.4.3耐电解质稳定性
取3克乳液样品,加入2%氯化镁溶液97克,静止
24小时后观察样品无分层、飘油、破乳现象,则表明乳
液质量稳定。
1.4.4耐硬水稳定性
取3克乳液样品,加入2%氯化钙溶液97克,静止
24小时后观察样品无分层、飘油、破乳现象,则表明乳
液质量稳定。
1.4.5耐热稳定性
取适量乳液样品于称量瓶中,盖好盖,在60烘箱
中静止24小时后观察样品无分层、飘油、破乳现象,表
明乳液质量稳定。
2结果与讨论
2.1反应时间的选择
随着反应时间的增加,D4的开环率也越来越高,其
固体质量分数也越来越大,但反应时间达到一定时,乳
液固体质量分数不再增大,而反应中产生的少量低聚
物会在反应中挥发,使固体质量分数减小。见表1可
见,实验中发现反应时间为7hr最适宜,以后研究条件
一般将反应时间定为7hr。
表1反应时间和乳液固体质量分数的关系
反应时间(hr)45678
固体质量分数(%)36.1736.5336.8737.3236.892.2乳化剂的选择及用量
乳化技术的关键在于对乳化剂的选择及其使用
量。非离子表面活性剂对聚合物稳定性起着重要作
用。通过多种乳化剂复配实验,决定采用异构十三醇
聚氧乙烯醚,其具有优良的乳化性能及增溶性能,并能
提高使用后的功效。这样阴离子乳化剂DBSA与非离
子乳化剂(复配的异构十三醇聚氧乙烯醚)能交替吸附
在乳液粒子的表面,形成复合乳化剂界面,这种界面膜
强度高,不易破裂,所得乳液稳定性好。
表2乳化剂用量对乳液稳定性的影响
乳化剂用量(%)2030405060乳液稳定性不稳定较稳定较稳定稳定稳定
从表2可见,复配乳化剂的用量以单体的50%为
宜。
2.3反应温度的选择
乳液聚合对温度十分敏感。反应温度过低,反应
速度缓慢,且转化率低,所得乳液使用效果差,整理后
织物手感硬;反应温度过高,反应速度迅速,转化率高,
但所得乳液的相对分子较小,整理后的织物手感也硬。
表3反应温度对乳液整理织物的效果的影响
乳化剂用量(%)60657075808590
织物手感硬硬较软软软较软较硬
随着反应温度的提高,乳液的透光率会下降,这表
明聚合物的粒径在增大,导致乳液质量下降。综合以
上确定反应温度为80。
2.4硅烷偶联剂的用量
硅烷偶联剂的用量太少,将达不到要求的整理效
果;但用量过大,增加成本,造成浪费,且影响乳液的稳
定性。综合实验结果,以单体质量的3%为佳。
2.5应用
本产品已在江西新余天翔纺织印染有限公司生产
上批量应用。经过浸扎,预烘,焙烘等工艺后,全棉床
上用品具有柔软、爽滑的手感,且回弹性与悬垂性好。
3结论
采用乳液聚合法合成阴离子改性硅油乳液,合成
工艺简单,且乳液能够被生物降解,属于环保产品。该
乳液质量稳定,应用于织物,获得了松、软、滑的手感,
织物的回弹性、悬垂性优良,是一种不可多得的织物整
理剂。
参考文献
[1]谢洪德,叶梅,王新波,非阳离子氨基硅微乳液的制
备及应用,!印染助剂∀2005年第6期第15-17页[2]王春姣,王树根,环氧基有机硅微乳液的制备与性92江西化工2007年第3期能,!印染∀,2004年第16期第10~12页
[3]孟庆飞,刘国超,一步法合成氨基改性有机硅微乳,!有机硅材料∀2002年第16期第16~17页
SynthesisandApplicationofModificationAnionicMicro-emulsion
ChenShu,Xiaoqing,ChenHongMing
(JiangxiAcademyofSciencesenergysourceinstitute,Nanchang330029China)
Abstract:ModificationAnionicMicro-emulsionwaspreparedbycopolymerization.Thebestreactionconditionswerefound,and
theproducthasexcellentmodificationfortextile.
Keywords:silaneross-linkinagentmodificationanionicAminosilancemicro-emulsion932007年9月阴离子改性硅油乳液的合成及其应用
硅油参考资料乳化方式
1 硅油乳化方式
一、氨基硅油-A 产品特性：是一种超蓬松的氨基改性有机硅油，有效含硅量100％，它易于乳化成稳定无色透明的纳米级粒径的微乳液，易于渗透到皮革纤维内部形成弹性体，赋予织物持久优异的超蓬松手感。
乳化工艺：以生产1T产品计算 1、 在反应釜中加入100KG乳化剂和200KG氨基硅油-B，搅拌均匀； 2、复配195KG水和5公斤醋酸的混合液，慢慢加入； 3、将剩余的水分步慢慢加入，搅拌均匀； 4、过滤，包装。 乳化剂配比：巴斯夫TO-3：30KG ＋巴斯夫TO-7：40KG ＋ 乙二醇丁醚：30KG
二、氨基硅油-B 产品特性：是一种超柔软的氨基改性有机硅油，有效含硅量100％，它易于乳化成稳定无色透明的纳米级粒径的微乳液，易于渗透到纤维内部，赋予皮革持久优异的超柔软手感。
乳化工艺：以生产1T产品计算 1、 在反应釜中加入100KG乳化剂和200KG氨基硅油-A，搅拌均匀； 2、复配200KG水和10公斤醋酸的混合液，慢慢加入； 3、将剩余的水分步慢慢加入，搅拌均匀； 4、过滤，包装。 乳化剂配比：巴斯夫TO-10：70KG ＋ 乙二醇丁醚：30KG
2
三、氨基硅油-C 产品特性：是一种超滑爽整理的氨基改性有机硅油，有效含硅量100％，它易于乳化成稳定浅白色乳液，易于吸附到纤维表面形成薄膜，赋予织物持久优异的超滑爽手感。 乳化工艺：以生产1T产品计算 1、 在反应釜中加入80KG乳化剂和200KG氨基硅油-C，搅拌均匀； 2、复配195KG水和5公斤醋酸的混合液，慢慢加入； 3、将剩余的水慢慢加入，搅拌均匀； 4、过滤，包装。
硅丙乳液的合成及性能研究
- 1 - 硅丙乳液的合成及性能研究
硅丙乳液是一种重要的化学材料，在许多领域都有广泛的应用。硅丙乳液是由丙烯、硅油和有机酸组成，它们经过特殊工艺精制而成。本文旨在通过对硅丙乳液的合成及性能进行研究，以解决应用中可能出现的问题，并为广大应用者提供参考依据。
一、硅丙乳液的合成方法
硅丙乳液的制备过程是将丙烯、硅油和有机酸混合溶于乙醇，然后加入醋酸酯类有机催化剂以及去离子水，经过反应后即可得到所需的硅丙乳液。根据需要，可以进一步采用适当的技术添加后处理料。
二、硅丙乳液的特性
硅丙乳液主要由丙烯、硅油和有机酸组成，它的最大特点是具有良好的柔性和耐久性。它具有高强度、良好的耐腐蚀性和覆盖性能，能够抵御外界恶劣环境的侵蚀并实现理想的密封效果，在抗氧化和耐老化性方面也具有优良的性能，能够满足用户在长时间使用后仍能保持良好的使用性能。
此外，硅丙乳液还具有环境友好的特点。硅丙乳液体系无有害挥发性物质，符合国家相关环保标准，所以在使用中安全可靠。
三、硅丙乳液应用
硅丙乳液广泛应用于许多领域，如电子工业、汽车及机械领域、航空航天等。由于具备良好的耐温性和耐湿性，硅丙乳液能够在高温环境中使用，特别是在高温高压下它的耐热性能更为显著。另外，它具有良好的抗摩擦性，可以作为传动传动件的密封材料，保证其正常 - 2 - 使用寿命。此外，硅丙乳液还可以用于印刷电路板、绝缘层涂敷、绝缘线管等。
四、安全操作要求
由于硅丙乳液是有毒物质，使用时应注意安全措施。首先，使用前应先完全阅读说明书；其次，应确保在使用硅丙乳液时，有效的通风措施，以免挥发的有毒物质对人体造成伤害；另外，操作时应佩戴防护用具，如防酸护目镜、橡胶手套等，以防止原料污染。
五、结论
经过上述的介绍，不难发现，硅丙乳液的合成及性能具有很高的价值，可以应用于多个领域。但是在使用过程中，也要注意安全操作，以免造成不必要的损失。
5750阴离子合成洗涤剂曲线

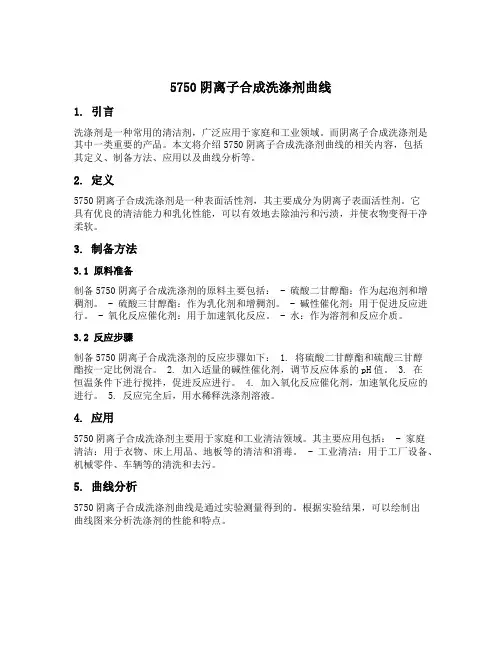

5750阴离子合成洗涤剂曲线
1. 引言
洗涤剂是一种常用的清洁剂，广泛应用于家庭和工业领域。而阴离子合成洗涤剂是其中一类重要的产品。本文将介绍5750阴离子合成洗涤剂曲线的相关内容，包括其定义、制备方法、应用以及曲线分析等。
2. 定义
5750阴离子合成洗涤剂是一种表面活性剂，其主要成分为阴离子表面活性剂。它具有优良的清洁能力和乳化性能，可以有效地去除油污和污渍，并使衣物变得干净柔软。
3. 制备方法
3.1 原料准备
制备5750阴离子合成洗涤剂的原料主要包括： - 硫酸二甘醇酯：作为起泡剂和增稠剂。 - 硫酸三甘醇酯：作为乳化剂和增稠剂。 - 碱性催化剂：用于促进反应进行。 - 氧化反应催化剂：用于加速氧化反应。 - 水：作为溶剂和反应介质。
3.2 反应步骤
制备5750阴离子合成洗涤剂的反应步骤如下： 1. 将硫酸二甘醇酯和硫酸三甘醇酯按一定比例混合。 2. 加入适量的碱性催化剂，调节反应体系的pH值。 3. 在恒温条件下进行搅拌，促进反应进行。 4. 加入氧化反应催化剂，加速氧化反应的进行。 5. 反应完全后，用水稀释洗涤剂溶液。
4. 应用
5750阴离子合成洗涤剂主要用于家庭和工业清洁领域。其主要应用包括： - 家庭清洁：用于衣物、床上用品、地板等的清洁和消毒。 - 工业清洁：用于工厂设备、机械零件、车辆等的清洗和去污。
5. 曲线分析
5750阴离子合成洗涤剂曲线是通过实验测量得到的。根据实验结果，可以绘制出曲线图来分析洗涤剂的性能和特点。 5.1 清洁效果曲线
清洁效果曲线反映了洗涤剂在不同浓度下对污渍的去除效果。随着洗涤剂浓度的增加，清洁效果也会提高。但当浓度达到一定值后，增加浓度对清洁效果的提升作用不明显。
5.2 乳化性能曲线
乳化性能曲线反映了洗涤剂在不同温度下对油污的乳化效果。随着温度的升高，乳化性能会有所提高。但当温度达到一定值后，进一步升高温度对乳化性能的提升作用不明显。
聚醚改性硅油的合成与应用
聚醚改性硅油的合成与应用
聚醚改性硅油是一种具有特殊结构和性能的有机硅合成材料。它是以聚醚—硅氧烷共聚物为主要组成部分的有机硅化合物，通过在硅氧烷链上引入聚醚链段而形成。聚醚改性硅油具有一系列优异的性能，如低表面张力、优良的润湿性能、抗气候老化性能、良好的热稳定性和电绝缘性能等。聚醚改性硅油在各个领域都有广泛的应用。
聚醚改性硅油的合成主要有两种方法：直接聚合法和后期改性法。直接聚合法是通过在聚醚链段上引入硅氧烷链段来合成聚醚改性硅油。这种方法通常以聚醚和硅烷为原料，在催化剂的作用下，聚合成聚醚改性硅油。后期改性法是在硅油中引入聚醚链段，通过化学反应将聚醚链段与硅油分子链连接起来。这种方法适用于已有硅油的情况，通过后期改性可以得到聚醚改性硅油。
聚醚改性硅油具有非常广泛的应用领域。它在化妆品领域中被广泛应用。聚醚改性硅油具有优异的润肤性能，能够形成一层保护膜覆盖在皮肤表面，具有良好的保湿性和润滑性。它常被用作化妆品原料，如面霜、乳液等，可以改善皮肤的触感和保湿效果。
在纺织品领域中，聚醚改性硅油也有广泛的应用。它可以用来改善纤维材料的柔软性和抗静电性能，使纤维更加柔软舒适，并提高纺织品的电绝缘性能。它还可以用于纺织品的防水处理，增加织物的耐水性和耐腐蚀性。
聚醚改性硅油还可以应用于建筑和汽车行业。在建筑行业中，它可以用作建筑材料的防水处理剂，能够形成一层保护膜覆盖在建筑物的表面，增加其防水性能。在汽车行业中，它可以用于汽车的润滑和减摩剂，能够减少机械部件的摩擦和磨损，并提高发动机的效率和使用寿命。
聚醚改性硅油还可以用于印刷和油墨行业中。它可以用作油墨的分散剂和润湿剂，使油墨颜料均匀分散，并提高油墨的润湿性能和印刷质量。
聚醚改性硅油是一种具有优异性能的有机硅合成材料。它的合成方法有直接聚合法和后期改性法，应用领域广泛，如化妆品、纺织品、建筑和汽车行业等。聚醚改性硅油在这些领域中都有重要的作用，能够改善产品的性能和质量，并提高其使用效果。
Dlt4gt开环微乳液及其共聚合反应的研究
湖北大学
硕士学位论文
D<,4>开环微乳液及其共聚合反应的研究
姓名：刘杰胜
申请学位级别：硕士
专业：高分子化学与物理
指导教师：黄世强
20070501摘要
本文综述了有机硅微乳液聚合的理论、种类、制备等，较深入地研究了Ｄ４开环微
乳液的聚合工艺、共聚微乳液的性质，并在Ｄ４开环的基础上，成功引入－ＮＨ２、环氧基、乙烯基等，达到改性的目的。
在Ｄ４开环的微乳液聚合中，以八甲基环四硅氧烷（Ｄ４）为原料，在十二烷基苯磺酸（ＤＢＳＡ）催化下进行微乳液聚合反应，制得有机硅微乳液。讨论了催化剂用量、乳
化剂用量、加料方式、单体滴加速度对微乳液粒径及粒径分布的影响。结果表明：在一
定范围内，随着催化剂、乳化剂用量的加大、乳胶粒粒径变小，粒径分布变宽；当催化
剂ＤＢＳＡ用量为微乳液质量的３％、乳化剂ＯＰ．１０用量为微乳液的２％、ＤＢＳＡ与乳化
剂的质量比为３：２、单体滴加时间为０．５ｈ，聚二甲基硅氧烷的摩尔质量最大；与一次加料法相比，采用单体滴加法时乳胶粒的粒径较小；单体滴加时间越长，乳胶粒的粒径越
小，粒径分布越宽；通过调节ＰＨ值，得出在强酸条件下，Ｄ４开环的速度远远大于在弱酸的条件下的速度。
在乙烯基改性有机硅微乳液聚合中，我们发现随着催化剂和偶联剂用量的增加，凝胶量增大；随着偶联剂用量增大，粒径越来越大，粒径分布越窄，微乳液稳定性交差；
通过用ＴＥＭ表征粒子的形态，我们得出：催化剂含量在３％，ＶＴＥＳ用量在一定范围时，粒子的形态较均一，规整。・在环氧改性有机硅微乳液聚合中，我们通过对微乳液的稳定性、粒径、粒径分布、转化率、ＴＥＭ等的表征，得出：在一定范围内，催化剂用量越大，转化率越高，透光
性越好，粒径越小；ＧＭＡ在ｌ％以下时，微乳液的稳定性较好，粒子粒径较小．
在氨基改性有机硅微乳液中，通过改变反应条件，我们得出：氨基改性有机硅微乳
液反应条件是在弱酸条件下，单体间隔时间在２～２．５ｈ左右时，微乳液各项性能较好：随
着偶联剂用量的增大，粒径越来越大，粒径分布越来越小，透光率降低，粒子团聚现象越来越严重。
氨基硅油乳液的制备方法
h

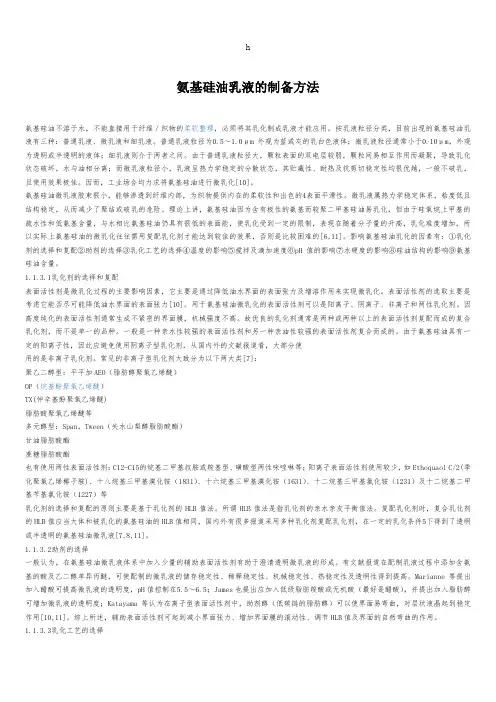

氨基硅油乳液的制备方法
氨基硅油不溶于水，不能直接用于纤维／织物的柔软整理，必须将其乳化制成乳液才能应用。按乳液粒径分类，目前出现的氨基硅油乳液有三种：普通乳液、微乳液和细乳液。普通乳液粒径为0.5～1.0μm外观为蓝或灰的乳白色液体；微乳液粒径通常小于0.10μm，外观为透明或半透明的液体；细乳液则介于两者之间。由于普通乳液粒径大，颗粒表面的双电层较弱，颗粒间易相互作用而凝聚，导致乳化状态破坏，水与油相分离；而微乳液粒径小，乳液呈热力学稳定的分散状态，其贮藏性、耐热及抗剪切稳定性均很优越，一般不破乳，且使用效果极佳。因而，工业场合均力求将氨基硅油进行微乳化[10]。
氨基硅油微乳液胶束很小，能够渗透到纤维内部，为织物提供内在的柔软性和出色的4表面平滑性。微乳液属热力学稳定体系，粘度低且结构稳定，从而减少了聚结或破乳的危险。理论上讲，氨基硅油因为含有极性的氨基而较聚二甲基硅油易乳化，但由于硅氧烷上甲基的疏水性和低氨基含量，与水相比氨基硅油仍具有很低的表面能，使乳化受到一定的限制，表现在随着分子量的升高，乳化难度增加，所以实际上氨基硅油的微乳化往往需用复配乳化剂才能达到较佳的效果，否则是比较困难的[6,11]。影响氨基硅油乳化的因素有：①乳化剂的选择和复配②助剂的选择③乳化工艺的选择④温度的影响⑤搅拌及滴加速度⑥pH值的影响⑦水硬度的影响⑧硅油结构的影响⑨氨基硅油含量。
1.1.3.1乳化剂的选择和复配
表面活性剂是微乳化过程的主要影响因素，它主要是通过降低油水界面的表面张力及增溶作用来实现微乳化。表面活性剂的选取主要是考虑它能否尽可能降低油水界面的表面张力[10]。用于氨基硅油微乳化的表面活性剂可以是阳离子、阴离子、非离子和两性乳化剂。因高度纯化的表面活性剂通常生成不紧密的界面膜，机械强度不高。故优良的乳化剂通常是两种或两种以上的表面活性剂复配而成的复合乳化剂，而不是单一的品种。一般是一种亲水性较强的表面活性剂和另一种亲油性较强的表面活性剂复合而成的。由于氨基硅油具有一定的阳离子性，因此应避免使用阴离子型乳化剂，从国内外的文献报道看，大部分使
长链烷基、聚醚共改性硅油的制备与应用
长链烷基、聚醚共改性硅油的制备与应用
长链烷基、聚醚共改性硅油的制备与应用
一、引言
硅油作为一类重要的特种润滑油，在各个领域都有着广泛的应用。然而，传统的硅油在一些极端条件下，如高温高压、强腐蚀性环境等，往往无法满足需求。为了提高硅油的性能，研究人员开始引入长链烷基和聚醚等有机分子对硅油进行共改性，以期获得更好的性能和更广泛的应用领域。本文将对长链烷基、聚醚共改性硅油的制备方法和应用进行一定的总结和探讨。
二、制备方法
（一）随机共聚法
采用随机共聚法制备共改性硅油是一种比较常用的方法。该方法是将长链烷基和聚醚溶于硅烷单体中，通过加入适量的催化剂和引发剂，进行高聚合反应，最终得到共改性硅油。随机共聚法制备共改性硅油的优点是简单快速，但缺点是得到的产物分子结构不够有序，性能相对较低。
（二）序列共聚法
序列共聚法是一种将长链烷基和聚醚按一定的顺序引入硅烷单体中，然后通过控制聚合反应条件得到有序排列的共改性硅油的方法。该方法可以控制共改性硅油的分子结构，提高其性能。但序列共聚法制备共改性硅油的过程较为复杂，需要更为严格的操作条件。
三、应用领域
（一）润滑剂
共改性硅油在润滑剂领域有着广泛的应用。其混合了硅油的润滑性和长链烷基的粘附性，能够形成更稳定的润滑膜，提高摩擦副的润滑效果。同时，共改性硅油的优异耐温性和耐腐蚀性使其在高温高压环境下仍能发挥优异的润滑性能。
（二）表面活性剂
共改性硅油在表面活性剂领域也有着重要的应用。其长链烷基含有亲油性，能够有效地与油性污垢结合，起到良好的去污作用。同时，聚醚含有亲水性，使得共改性硅油具有良好的分散乳化性能。因此，共改性硅油在清洁剂、洗涤剂等领域有着广泛的应用。
（三）防护剂
共改性硅油还可以作为防护剂使用。其具有良好的润湿性和亲油性，可以形成一层保护膜，有效地阻隔外界环境对物体的侵蚀。共改性硅油可在金属、塑料、橡胶等物体表面形成均匀、致密的保护膜，提高物体的耐腐蚀性能。
硅油乳液
说明
硅油乳液
CAS聚合
外 观：乳白色液体泛蓝光；
pH 值：6～8；
离子性：非离子；
固含量：60%；
特 点：
本品是选用优质进口硅油等为原料，经科学配方和独特的乳化工艺精制成稳定乳液，无毒、无味、易溶于水，化学稳定性好。乳液为微泛蓝光的乳白色细小乳状液。耐侯性好，稳定时间在一年以上，3000r/min离心3000min乳液无分层或漂油现象。可用水任意比例稀释，得到不同浓度的乳液，保持稳定，不分层，不漂油。（我公司可根据客户要求，用各种粘度的硅油做成不同固含量的乳液）
用 途：
广泛应橡塑制品（胶管，汽车、自行车、摩托车等的内胎，运输带，三角带，聚乙烯泡沫等）的脱模剂、铝合金，锌合金压铸件的脱模润滑剂。化妆品、纺织、皮革等行业，可起到防水、润滑等方面的作用。
聚醚改性硅油的合成与应用 2
聚醚改性硅油的合成与应用
聚醚改性硅油是一种特殊的有机硅化合物，具有优异的热稳定性、化学稳定性和润滑性能。它在许多领域都有广泛的应用，包括润滑剂、防水剂、抗氧化剂等。本文将介绍聚醚改性硅油的合成方法和主要应用领域。
一、聚醚改性硅油的合成
聚醚改性硅油的合成一般通过有机硅烷和聚醚的缩合反应来实现。选择适当的有机硅烷作为硅油的硅源，聚醚作为改性剂。然后，在合适的温度和压力下，将有机硅烷和聚醚进行缩合反应，生成聚醚改性硅油。这种方法简单、高效，且可以根据需要调控硅油的分子结构和性能。
除了缩合反应外，还可以采用交换反应的方法来合成聚醚改性硅油。这种方法将有机硅烷和聚醚在碱性催化剂的作用下进行交换反应，得到聚醚改性硅油。这种方法不需要高温高压，反应条件较为温和，因此适用于一些热敏感的有机硅烷。
1. 润滑剂
聚醚改性硅油具有优异的润滑性能，可以在高温高压下保持稳定的润滑效果。在机械设备、汽车发动机等领域有广泛的应用。它可以有效减少摩擦和磨损，延长设备的使用寿命。
2. 防水剂
聚醚改性硅油具有良好的防水性能，可以形成一层均匀的润滑膜，起到防水和防潮的作用。因此在纺织品、皮革制品、建筑材料等领域被广泛应用。
3. 抗氧化剂
聚醚改性硅油具有良好的热稳定性和化学稳定性，可以在高温环境下有效抵抗氧化和老化。因此在橡胶制品、涂料、油墨等领域有抗氧化的应用。
4. 医疗保健
聚醚改性硅油在医疗保健领域也有广泛的应用，例如作为皮肤护理产品的成分，可以起到保湿、润滑和柔软皮肤的作用。
5. 其他应用
聚醚改性硅油还可以用于制备高温润滑脂、润滑油等工业产品；在食品加工中作为分离剂和润滑剂；在化妆品中作为基础油和增稠剂等。 三、发展趋势
随着科学技术的不断进步，聚醚改性硅油的合成方法和应用领域也在不断拓展和完善。未来，随着人们对于环保、高性能材料的需求越来越高，聚醚改性硅油将在新能源、新材料、生物医药等领域得到更广泛的应用。聚醚改性硅油的合成技术也将更加高效、绿色，以满足各行业的需求。
硅油乳液的制备及生土表面防水性能研究
硅油乳液的制备及生土表面防水性能研究
刘洪丽;李家东;李婧;褚鹏;杨久俊;张磊
【摘 要】利用转相乳化法,以甲基硅油为主要原料,非离子型表面活性剂AE0-3和E-1007为乳化剂,探究了硅油乳化工艺中乳化剂配比及用量等因素对乳液性能的影响,并将制备的不同硅油含量的乳液涂覆到生土表面,对其进行吸水率、接触角以及微观形貌测试分析.结果表明:在乳化剂最佳配比为m (AE0-3)∶m (E-1007)
=0.19∶0.31,乳化剂用量为5％的条件下,能够制得性能优良的硅油乳液;不同含量硅油乳液(10％、15％、20％、25％)均使生土块1h吸水率降至7.5％以下,其中涂覆25％硅油乳液生土块的吸水率仅有2.35％,接触角高达120°;微观形貌分析可知,硅油乳液在生土表面形成一层致密的防水膜,填补了生土块内部的缝隙,从而提高了生土块的防水性.
【期刊名称】《新型建筑材料》
【年(卷),期】2017(044)002
【总页数】4页(P141-144)
【关键词】生土材料;乳化剂;乳化硅油;耐水性
【作 者】刘洪丽;李家东;李婧;褚鹏;杨久俊;张磊
【作者单位】天津城建大学材料科学与工程学院,天津300384;天津城建大学材料科学与工程学院,天津300384;天津城建大学材料科学与工程学院,天津300384;天津城建大学材料科学与工程学院,天津300384;天津城建大学材料科学与工程学院,天津300384;天津城建大学材料科学与工程学院,天津300384 【正文语种】中 文
【中图分类】TU57+2
生土建筑材料是以利用未经焙烧的土壤为主要原料，经过成型加工后使用在建筑工程中的材料[1]。生土材料从古至今一直都是我国主要的建筑材料之一，不少地区仍然保留有完整的生土建筑。这是由于生土材料能够就地取材，损坏后回归自然再次利用，极大降低了建造成本，减少了能耗，同时生土材料还具有调湿、透气、防火等特点，为人类创造出了适宜的室内环境[2-3]。但是，传统生土材料存在着耐水性差的缺点，限制了其进一步推广与应用，寻求克服生土材料耐水性差等缺陷的方法，成为急待解决的问题[4]。
