机械制图及CAD基础—第6章机件的常用表达方程式
机械制图及CAD基础—第6章机件的 常用表达方程式
键槽深5
通孔
凹坑
通 孔
断面图的应用－轴
机械制图及CAD基础—第6章机件的 常用表达方程式
6.3.2移出断面图 画在视图之外的断面图，称为移出断面。
（1）用粗实线绘制 （2）尽量把断面放在剖切平面位置的延长线上 或符合投影关系的位置 （3）剖切平面应与被剖切部位的主要轮廓线垂 直（两个切平面相交得移出断面，图形应断开） （4）当剖切平面通过回转面形成的孔或凹槽中 心线时，这些结构按剖视图绘制。 （5）当剖切平面通过非圆孔，出现完全分离的 剖面时，应按剖视绘出。 （6）标注
假想剖开机件后，处在剖切平面之后的所有可见轮廓 都应该补全，不得遗漏。不可见部分的轮廓线—虚线， 在不影响对机件形状完整表达的前提下，不再画出。 （3）画剖面符号
在截断面上画出相应材料的剖面符号，在同一张图样 中，同一个机件的所有剖视图的剖面符号应该相同。为 了区别被剖到的机件的材料，国家标准规定了各种材料 剖面符号的画法，见下表。
机械制图及CAD基础—第6章机件的 常用表达方程式
机械制图及CAD基础—第6章机件的 常用表达方程式
机械制图及CAD基础—第6章机件的 常用表达方程式
A 省 略 箭 头
A 省 略 字 母
A
B
A A-A
B B-B
机械制图及CAD基础—第6章机件的 常用表达方程式
6.3.3重合断面图 画在视图之内的断面图称为重合断面图 。
机械制图及CAD基础—第6章机件的 常用表达方程式
（3）对于网状物、编织物或机件上的滚花部分，可 以在轮廓线附近用细实线示意画出，并在图上或 技术要求中注明这些结构的具体要求。
机械制图及CAD基础—第6章机件的 常用表达方程式
键槽深5
通孔
凹坑
通 孔
断面图的应用－轴
机械制图及CAD基础—第6章机件的 常用表达方程式
6.3.2移出断面图 画在视图之外的断面图，称为移出断面。
（1）用粗实线绘制 （2）尽量把断面放在剖切平面位置的延长线上 或符合投影关系的位置 （3）剖切平面应与被剖切部位的主要轮廓线垂 直（两个切平面相交得移出断面，图形应断开） （4）当剖切平面通过回转面形成的孔或凹槽中 心线时，这些结构按剖视图绘制。 （5）当剖切平面通过非圆孔，出现完全分离的 剖面时，应按剖视绘出。 （6）标注
假想剖开机件后，处在剖切平面之后的所有可见轮廓 都应该补全，不得遗漏。不可见部分的轮廓线—虚线， 在不影响对机件形状完整表达的前提下，不再画出。 （3）画剖面符号
在截断面上画出相应材料的剖面符号，在同一张图样 中，同一个机件的所有剖视图的剖面符号应该相同。为 了区别被剖到的机件的材料，国家标准规定了各种材料 剖面符号的画法，见下表。
机械制图及CAD基础—第6章机件的 常用表达方程式
机械制图及CAD基础—第6章机件的 常用表达方程式
机械制图及CAD基础—第6章机件的 常用表达方程式
A 省 略 箭 头
A 省 略 字 母
A
B
A A-A
B B-B
机械制图及CAD基础—第6章机件的 常用表达方程式
6.3.3重合断面图 画在视图之内的断面图称为重合断面图 。
机械制图及CAD基础—第6章机件的 常用表达方程式
（3）对于网状物、编织物或机件上的滚花部分，可 以在轮廓线附近用细实线示意画出，并在图上或 技术要求中注明这些结构的具体要求。
机械制图及CAD基础—第6章机件的 常用表达方程式
工程制图基础习题集(第二版)-解答
培养创新能力
通过探索性题目的设置，激发学生的创新思维， 培养其创新能力。
ABCD
提高实践能力
习题集中的题目通常结合实际工程案例，有助于 学生培养解决实际问题的能力。
促进自主学习
习题集为学生提供了自主学习的平台，有助于培 养其自主学习和终身学习的能力。
习题集的结构和内容
题型多样
01
习题集包含多种题型，如选择题、填空题、简答题、作图题等，
转功能和支撑作用。
06 零件图与装配图的绘制
零件图的绘制
零件图的绘制步骤 确定视图布局，选择适当的视图数量和位置。
绘制零件的外形轮廓，注意比例尺的使用。
零件图的绘制
01
标注尺寸，包括定形尺寸、定位尺寸和总体尺寸。
02
添加技术要求，如表面粗糙度、公差等。
03
零件图绘制的注意事项
零件图的绘制
确保视图之间投影关系的一致性。 注意断面图、剖视图的选择和绘制。 正确使用各种标注符号和标准。
3
视图的绘制方法
使用绘图工具按照规定的线型和比例绘制视图， 注意线条的粗细、虚实和交叉关系等细节问题。
04 机件的表达方法
机件的视图表达
总结词
视图表达是工程制图中最基本的表达方式，通过主视图、俯视图和左视图等不同角度的投影，完整地展现机件的 结构和形状。
详细描述
视图表达主要通过正投影法将机件的三维形状转化为二维图形，通常采用主视图、俯视图和左视图三个基本视图 ，从不同方向反映机件的结构特征。在绘制视图时，应遵循“长对正、高平齐、宽相等”的原则，确保各视图之 间的投影关系准确无误。
投影的分类和应用
01
第一角投影和第三角投影
根据观察者和物体在投影面上的相对位置，投影可分为第一角和第三角
机件的常用表达方法
机件的常用表达方法机件在工程领域那可是相当重要的存在呢，就像一个个小明星，得有合适的方式来表达它们的样子、结构啥的。
一、视图。
视图就像是给机件拍照片啦。
有基本视图，像从不同方向给机件来个特写，正前方的主视图，能让你一眼看到机件前面的模样，还有俯视图、左视图等等，就像从头顶和左边给机件拍照。
这些视图组合起来，就能让你对机件的整体形状有个大致的了解。
而且呀，视图之间还有一些投影规律呢，就像它们之间有个小默契，长对正、高平齐、宽相等，是不是听起来很有趣？就像它们在玩一种整齐划一的小游戏。
二、剖视图。
有时候机件内部结构很复杂，视图看不太清楚，这时候剖视图就闪亮登场啦。
它就像是把机件切开，让你看看里面的构造。
全剖视图呢，就从机件的中间一分为二，把内部结构完全暴露出来，就像打开一个神秘的盒子，把里面的宝藏都展示给你看。
半剖视图就比较含蓄一点，只切开一半，既能看到机件的外部形状，又能看到内部结构，就像犹抱琵琶半遮面的感觉，是不是很俏皮？局部剖视图则是只切开机件的一部分，把最想让你看到的内部结构展现出来，就像在机件上开个小窗户，偷偷看一眼里面的小秘密。
三、断面图。
断面图就像是从机件上切下一片来观察。
有移出断面图，就把切下来的那片单独拿出来给你看，就像从机件身上摘下一片小树叶，然后放在你面前仔细端详。
还有重合断面图，这个更有趣，就直接把断面图和视图重合在一起，就像给机件穿上了一件有特殊图案的衣服，这个图案就是断面图啦。
四、局部放大图。
当机件上有些小细节，小到在普通视图里看不清楚的时候，局部放大图就像一个放大镜一样。
它把那些小细节放大，让你能清楚地看到上面的纹路、小孔之类的。
就像你拿着放大镜看小昆虫身上的花纹一样，很神奇呢。
机械制图习题集第六章答案
6-6-1 6-6-2
整理课件
6-6-3 6-6-4 6-7-1 6-7-2
6-8 6-9 6-10 6-11
退1 出
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。 （1）画出螺杆直径为16 mm，长度为40 mm，一端刻有普 通螺纹，螺纹长度为25 mm，两端均作出倒角的两个视图。
F16
25 40
整理课件
2
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。 （2）画出在长为45 mm、宽25 mm、高25 mm的铸铁块上，制出
螺孔直径为16 mm，钻深为36 mm，螺孔深为28 mm的盲孔的两个
视图。
F16
28 36
整理课件
3
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。
（3）将（1）、（2）题的外、内螺纹连接起来，画出螺纹旋入 长度为20的两个视图。
整理课件
4
6-1.螺纹画法及尺寸标注的练习
2.画出左图所示管螺纹的连接图，管口倒角为C2。
整理课件
5
6-1.螺纹画法及尺寸标注的练习
3.根据螺纹标记查出表内所要求的内容，并填入表中。
18
6-4-3
整理课件
19
6-5-1-1 将指定的表面粗糙度用代号标注在图上。
整理课件
20
6-5-1-2 将指定的表面粗糙度用代号标注在图上。
整理课件
21
6-5-2-1 根据配合代号，在零件图上用偏差值的形式分别标出 轴和孔的尺寸公差，并指出是哪一类配合。
整理课件
22
6-5-2-2 根据配合代号，在零件图上用偏差值的形式分别标出轴 和孔的尺寸公差，并指出是哪一类配合。
整理课件
6-6-3 6-6-4 6-7-1 6-7-2
6-8 6-9 6-10 6-11
退1 出
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。 （1）画出螺杆直径为16 mm，长度为40 mm，一端刻有普 通螺纹，螺纹长度为25 mm，两端均作出倒角的两个视图。
F16
25 40
整理课件
2
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。 （2）画出在长为45 mm、宽25 mm、高25 mm的铸铁块上，制出
螺孔直径为16 mm，钻深为36 mm，螺孔深为28 mm的盲孔的两个
视图。
F16
28 36
整理课件
3
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。
（3）将（1）、（2）题的外、内螺纹连接起来，画出螺纹旋入 长度为20的两个视图。
整理课件
4
6-1.螺纹画法及尺寸标注的练习
2.画出左图所示管螺纹的连接图，管口倒角为C2。
整理课件
5
6-1.螺纹画法及尺寸标注的练习
3.根据螺纹标记查出表内所要求的内容，并填入表中。
18
6-4-3
整理课件
19
6-5-1-1 将指定的表面粗糙度用代号标注在图上。
整理课件
20
6-5-1-2 将指定的表面粗糙度用代号标注在图上。
整理课件
21
6-5-2-1 根据配合代号，在零件图上用偏差值的形式分别标出 轴和孔的尺寸公差，并指出是哪一类配合。
整理课件
22
6-5-2-2 根据配合代号，在零件图上用偏差值的形式分别标出轴 和孔的尺寸公差，并指出是哪一类配合。

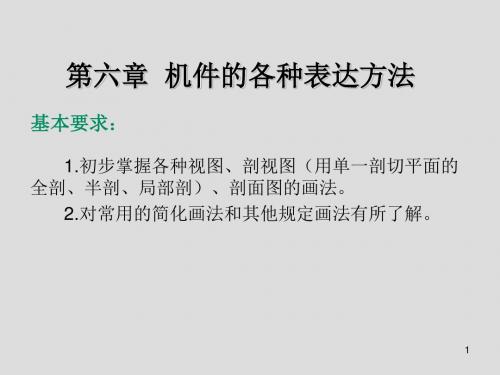

画法几何及机械制图第六章 机件的各种表达方法
9
图6-6
10
四、旋转视图 假想将机件的倾斜部分旋转到与某一选定的基本投 影面平行后再向该投影面投影所得的视图，称为旋转视 图。 图6-7（b）中的俯视图为旋转视图。旋转视图不需 标注。
11
图6-7 旋转视图
12
6-2 剖 视
一、剖视图的概念和基本画法 假想用剖切面剖开机件，将处在观察者和剖切面之 间的部分移去，而将其余部分向投影面投影所得的图形， 称为剖视图。 如图6-8（c）所示，采用正平面A作为剖切面，在 机件的对称平面处假想将它剖开，移去前面部分，再将 其余部分作投影，从而在图6-8（d）的主视图上得到剖 视图。这样原来不可见的内部结构在剖视图上成为可见， 虚线画成实线。由此可见，剖视图主要用于表达机件的 内部结构。
7
图6-5 局部视图
8
三、斜视图 将机件向不平行于任何基本投影面的平面投影所得 的视图，称为斜视图。 如图6-6（a）所示机件上有倾斜的结构，为了表示 倾斜结构的实形，可选一个与该倾斜结构平行的平面作 为投影面，然后将倾斜结构向该投影面作投影，即可得 到反映其实形的视图——斜视图，如图6-6（b）、(c)、 （d）所示。
29
图6-15 正误对比
30
4.复合剖 除旋转、阶梯剖以外，用组合的剖切平面剖开机件 的方法称为复合剖。 图6-16（a）、(b)分别为支架的剖切方法及复合剖 视图（主视图）。 采用复合剖方法画视图时，可采用展开画法，此时 应标注“×—×展开”，如图6-17（b）所示。 画复合剖视图时，凡被倾斜的剖切平面剖开之处， 一般应按旋转剖的画法处理。 复合剖视必须标注，如图6-16（b）所示，其标注 与旋转剖、阶梯剖相同。当采用展开画法时，按图6-17 （b）所示标注。
13
机件常用的表达方式精选全文
（2）机件的内外形状都需表达，但不能或不宜采用 半剖视图，如图6.16所示。
（3）对称机件的轮廓线与中心线重合，若采用半剖 视图易引起误解，宜采用局部剖视，如图6.17所 示。
图6.16 内外均要表达时的表达方案
图6.17 不宜采用半剖的局部剖
6.2.3 剖切面的种类 为了表达各种结构形状的机件，可 以选择以下三种剖切面剖开机件： 图6.18 单一剖切柱面剖得的全剖视 图
R=符号与字体高度
h=R 符号笔画宽度h=0.1h 图6.6 旋转符号
6.2 剖视图
当机件的内部结构比较复杂时，视图上虚线会很多，由于 视图上虚线、实线交错重叠往往影响视图表达的清晰，又 不利于尺寸标注，不便于看图。为了清晰地表达机件的内 部结构形状，通常采用剖视的表达方法。
剖视图的概念
1. 剖视图的形成
（a）
图6.5 斜视图
斜视图一般按投影关系布置，如 图6.5（b）所示，必要时也可以 布置在其他位置，并且在不致引 起误解时允许将视图旋转，旋转 方向和旋转角度的确定应考虑便 于看图，此时视图的标注形式应 改变为图6.5（c）所示。表示该 视图名称的大写拉丁字母应靠近 旋转符号的箭头端，旋转符号的 箭头指向应符合旋转方向，也允 许将旋转角度注写在字母之后。 旋转符号的画法如图6.6所示。 无论斜视图如何配置，箭头应与 所表达的部分垂直，而字母应水 平方向注写。
图6.18 单一剖切柱面剖得 的全剖视图
(a)
(b)
图6.19 用单一的倾斜剖切平面剖切
特殊地，单一剖切平面也可以用不平行于基本投影面的斜剖 切面剖开机件，如图6.19中的A-A全剖视图，用于表达机 件上倾斜的内部结构。在不致引起误解时，允许将图形旋 转，此时应在剖视图的上方加注旋转符号，旋转符号的画 法和注写要求与斜视图要求相同，如图6.19（b）所示。
机械制图与CAD第六章机件的常用表达方法概要
六、较小结构的简化与省略画法
机件上某些较小结构的形状已在一个视图中表达清楚时，则在 其它视图中应当简化或省略，不必按投影画出所有线条。
省 略 了 交 线
省略相贯线
简化画法和规定画法(六)
过渡线、相贯线、截交线在不致引起误解时，允许简化， 用圆弧、或直线代替非圆曲线。如图
零件上对称结构的局部视图，可采用下图所示方法绘制。如图
⒌ 几种结构不同的零件的剖视
A-A
B -B
C-C
A
AB
BC
C
二、剖视的种类及适用条件
1.全剖视 用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简
单，内形较复
杂，而图形又
不对称时。
A
A
⒉ 半剖视
A—A
不能表达外形
存在什么问题？
A
A
解决办法：
已表达清楚的 内形虚线不画
A—A
半剖视 以对称
置不明显或未按投影关系配
置须标注
适用范围：
局部剖是一种较灵活的表示方法，适用 范围较广。 ① 只有局部内形需要剖切表示时。 ② 实心杆上有孔、槽时，应采用局部剖视。
③ 当对称机件的轮廓线与中心线重合， 不宜采用半剖视时。
错误
正确
④ 当机件的内外形都较复杂，而图形 又不对称时。
A A－A
A
B
B
B－B
有时为了得到完整的剖面图， 也允许中间不断开。
⑵ 移出断面图的标注方法
标注内容：剖切符号、断面图的名称。
A－A
A
B
B－B
A
B
① 配置在剖切线的延长线上的不对称的移出断面
图，可省略名称（字母）。
机件常用的表达方法
机件常用的表达方法
〔1〕局部剖视图一般用波浪线将未剖开的视图部分与局部剖部分分开。
波浪线可以看作
局部视图波浪线正确、错误画法局部结构为回转体的局部剖
是机件断裂处的轮廓线。
因此，波浪线不能超出机件的轮廓线，不能穿过中空处，不能与其它图线重合。
〔2〕当被剖切的局部结构为回转体时，允许以该结构的中心线作为局部剖视与视图的分界线。
〔3〕剖切位置明显的局部剖视图可以省略标注。
〔4〕假设中心线与粗实线重合，不宜采用半剖，宜采用局部剖。
剖切平面后面的结构应按原来的位置进行绘制。
(a) (b)
．几个平行的剖切平面
用几个平行于某一基本投影面的剖切平面剖开机件的方法称为阶梯剖。
为了表达上部的小孔和下部的空心圆柱体，只用一个剖切平面是不能表达清楚的，要用两个相互平行的剖切平面，分别通过上部小孔和下部空心圆柱体的轴线，剖开以后把左视图画成剖视图，这样，就可以在同一个剖视图上将小孔和空心圆柱体的结构表达清楚了。
机件的常用表达方法
2.均匀分布的肋板及孔的画法
肋不对称 画成对称
A－A
孔未剖到 画成剖到
B－B
A
A
B
B
3.相同结构和小结构的简化
若干直径相同且成规律分布的孔，可以仅画出一个或几个，其余只 需用细点画线表示其中心位置。
××个
××—φ
机件上的小结构，如在一个图形中已表达清楚，其 它视图可省略或简化。
4.断开的画法 轴、杆类较长的机件，当沿长度方向形状相同或按一 定规律变化时，允许断开画出。
不作为图 线延长线
正 确
一、剖视的基本概念
§6-2
剖视图
假想用剖切面剖开机件，将处在观察者和剖切 面之间的部分移去，而将其余的部分向投影面投影 所得的图形，称为剖视图。
例：
若按视图画出的三视图孔均用虚线表示。 为了明显地表达这些结构，假想用一个通过各孔轴线的正 平面将机件剖开，移去剖切面前面部分，机件的内部结构清 楚地表现出来。
当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机 件又具有回转轴时。
4.几个平行的剖切平面剖切（阶梯剖）
A—A
A
A A A
★ 注意问题： 1）两剖切平面的转折处不应与图上的轮廓线重合， 在剖视 图上不应在转折处画线。 2）在剖视图内不能出现不完整的要素。只有当两个要素有 公共对称中心线或轴线时，可以此为界各画一半。
☆ 当剖切平面通过回转面形成的孔或凹坑时，会导致完全分离的两个断 面时，这些结构也应按剖视画。
☆
断面图形对称时，也可画在视图的中断处。
☆ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。
有时为了得到完整的断面图，也允许中间不断开。
移出断面的标注
46385工程图学与CAD教程第六章 机件的常用表达方法
第6章 机件常用表达方法
§6-1 视图
§6-2 剖视图 §6-3 断面图 §6-4 局部放大图与简化画法
§6-5 表达方法综合举例
§6-6 第三角投影法介绍
1
机件常用的表达方法
在生产实际中，当机件的形状和结构比较复杂时，如 果仍用前面所讲的两视图或三视图，就难于把它们的内外 形状准确、完整、清晰地表达出来。 为了满足这些要求，国家标准《机械制图》中的“图 样画法”(GB 4458．1- 84)规定了各种画法——视图、剖 视、剖面、局部放大图、简化画法和其它规定画法等。本 章着重介绍一些常用的表达方法。
×
2. 波浪线不能穿孔而过，也不能超出视图的轮廓线。
× ×
×
×
×
42
三、用不平行于任何基本投影面的单一平面剖切
1、旋转剖 2、阶梯剖 3、复合剖
43
上一级
1.旋转剖
用两个相交的剖切平面(交线垂直某基本投影面) 剖开机件, 并把倾斜的剖切平面剖到的结构旋转到选 定的基本投影面平行的位置,再进行投影的剖切方法称 为旋转剖。
返回
2
§6-1 视图
一、基本视图及其配置 六个基本投影面
1. 六个基本视图的形成
将物体向六个投影面投影,所得 到的视图为六个基本视图
后仰右 视视视 图图图 ： ： ： 由由由 后下右 向向向 前上左 投投投 影影影 所所所 得得得 到到到 的的的 视视视 图图图 ；；；
左俯主 视视视 图图图 ： ： ： 由由由 左上前 向向向 右下后 投投投 影影影 所所所 得得得 到到到 的的的 视视视 图图图 ； ； ；
18
1、剖视图的概念
19
1、剖视图的概念
假想用平面剖切面把机件剖开、移去观察者和剖切 面之间的部分，将余下部分向投影面投影，所画的图形 称为剖视图。
§6-1 视图
§6-2 剖视图 §6-3 断面图 §6-4 局部放大图与简化画法
§6-5 表达方法综合举例
§6-6 第三角投影法介绍
1
机件常用的表达方法
在生产实际中，当机件的形状和结构比较复杂时，如 果仍用前面所讲的两视图或三视图，就难于把它们的内外 形状准确、完整、清晰地表达出来。 为了满足这些要求，国家标准《机械制图》中的“图 样画法”(GB 4458．1- 84)规定了各种画法——视图、剖 视、剖面、局部放大图、简化画法和其它规定画法等。本 章着重介绍一些常用的表达方法。
×
2. 波浪线不能穿孔而过，也不能超出视图的轮廓线。
× ×
×
×
×
42
三、用不平行于任何基本投影面的单一平面剖切
1、旋转剖 2、阶梯剖 3、复合剖
43
上一级
1.旋转剖
用两个相交的剖切平面(交线垂直某基本投影面) 剖开机件, 并把倾斜的剖切平面剖到的结构旋转到选 定的基本投影面平行的位置,再进行投影的剖切方法称 为旋转剖。
返回
2
§6-1 视图
一、基本视图及其配置 六个基本投影面
1. 六个基本视图的形成
将物体向六个投影面投影,所得 到的视图为六个基本视图
后仰右 视视视 图图图 ： ： ： 由由由 后下右 向向向 前上左 投投投 影影影 所所所 得得得 到到到 的的的 视视视 图图图 ；；；
左俯主 视视视 图图图 ： ： ： 由由由 左上前 向向向 右下后 投投投 影影影 所所所 得得得 到到到 的的的 视视视 图图图 ； ； ；
18
1、剖视图的概念
19
1、剖视图的概念
假想用平面剖切面把机件剖开、移去观察者和剖切 面之间的部分，将余下部分向投影面投影，所画的图形 称为剖视图。
