HZ-SVR-24V-100雷达流速仪的详细参数规格

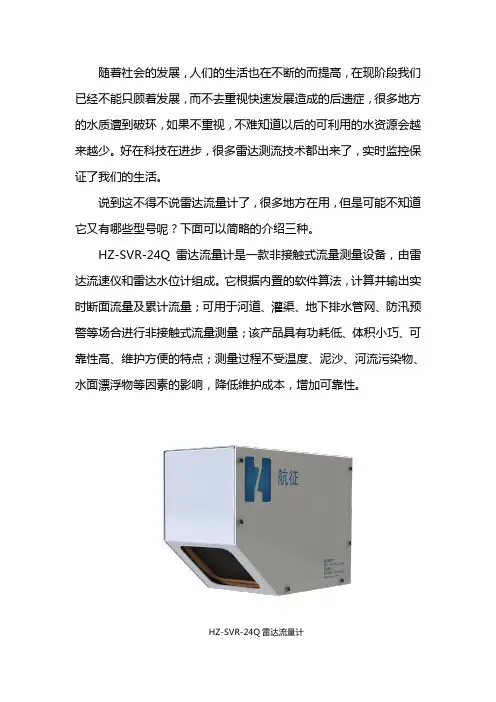

雷达流量计型号规格
随着社会的发展，人们的生活也在不断的而提高，在现阶段我们已经不能只顾着发展，而不去重视快速发展造成的后遗症，很多地方的水质遭到破环，如果不重视，不难知道以后的可利用的水资源会越来越少。
好在科技在进步，很多雷达测流技术都出来了，实时监控保证了我们的生活。
说到这不得不说雷达流量计了，很多地方在用，但是可能不知道它又有哪些型号呢？下面可以简略的介绍三种。
HZ-SVR-24Q雷达流量计是一款非接触式流量测量设备，由雷达流速仪和雷达水位计组成。
它根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响，降低维护成本，增加可靠性。
HZ-SVR-24Q雷达流量计手持便携式雷达流量计可广泛应用于野外巡测、防洪防涝、污水监测等领域。
其体积小、自动化程度高，尤其适用于汛期和突发状况下的监测。
HZ-SVR-35QH便携式雷达流量计是自主研发和生产的非接触式测量设备，运用Ka波段（35GHz）微波，对软硬件及算法做了专门优化和设定，确保设备在野外复杂环境条件下能稳定工作。
HZ-SVR-35QH手持式雷达流量计为“海绵城市”的建设添砖加瓦，推出新一代24QP雷达流量监测系统，可用于生活污水、合流污水及雨水管网开放式沟渠的流量监测。
设备采用非接触式测量，不受污水腐蚀，大大降低维护成本。
实时测得水位、流速、流量，通过RTU传输到监控中心，便于实时了解地下管网运作状况。
HZ-SVR-24QP雷达流量计航征科技是目前国内具有自主知识产权的雷达方案提供商，拥有多项专利和软件著作权。
航征面向水文、水利、环境保护、城市排水管网等行业用户，提供雷达流速流量在线监测解决方案。
航征分别在上海、无锡建立了运营和研发测试中心，拥有完整的技术研发体系和阵容强大的科研队伍，与清华大学、国防科技大学、上海交通大学等知名院校达成长期战略合作，有多位业内专家作为公司的技术后盾，立志成为优秀的智能传感解决方案提供商。

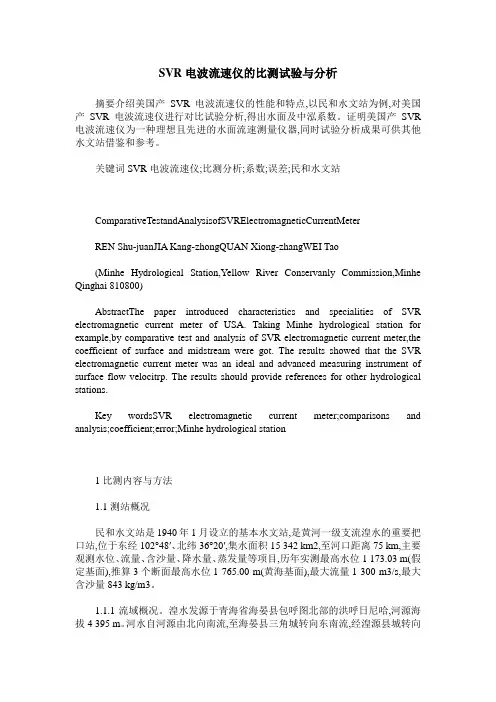

SVR电波流速仪的比测试验与分析
SVR电波流速仪的比测试验与分析摘要介绍美国产SVR电波流速仪的性能和特点,以民和水文站为例,对美国产SVR电波流速仪进行对比试验分析,得出水面及中泓系数。
证明美国产SVR 电波流速仪为一种理想且先进的水面流速测量仪器,同时试验分析成果可供其他水文站借鉴和参考。
关键词SVR电波流速仪;比测分析;系数;误差;民和水文站ComparativeTestandAnalysisofSVRElectromagneticCurrentMeterREN Shu-juanJIA Kang-zhongQUAN Xiong-zhangWEI Tao(Minhe Hydrological Station,Yellow River Conservanly Commission,Minhe Qinghai 810800)AbstractThe paper introduced characteristics and specialities of SVR electromagnetic current meter of USA. Taking Minhe hydrological station for example,by comparative test and analysis of SVR electromagnetic current meter,the coefficient of surface and midstream were got. The results showed that the SVR electromagnetic current meter was an ideal and advanced measuring instrument of surface flow velocitrp. The results should provide references for other hydrological stations.Key wordsSVR electromagnetic current meter;comparisons and analysis;coefficient;error;Minhe hydrological station1比测内容与方法1.1测站概况民和水文站是1940年1月设立的基本水文站,是黄河一级支流湟水的重要把口站,位于东经102°48′、北纬36°20′,集水面积15 342 km2,至河口距离75 km,主要观测水位、流量、含沙量、降水量、蒸发量等项目,历年实测最高水位1 173.03 m(假定基面),推算3个断面最高水位1 765.00 m(黄海基面),最大流量1 300 m3/s,最大含沙量843 kg/m3。

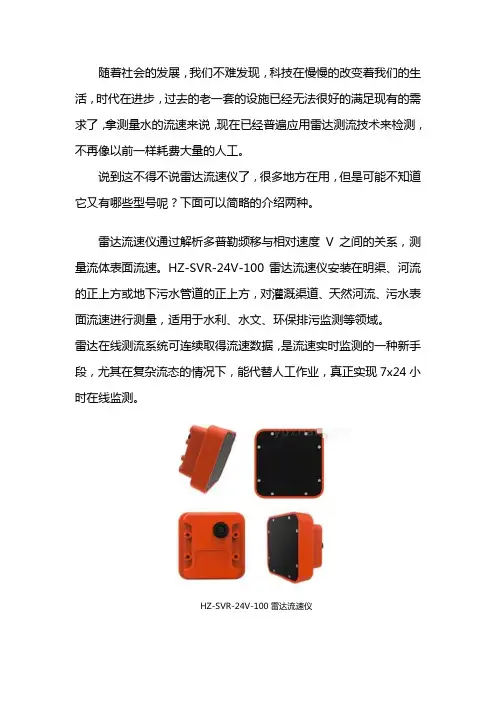

雷达流速仪型号
随着社会的发展，我们不难发现，科技在慢慢的改变着我们的生活，时代在进步，过去的老一套的设施已经无法很好的满足现有的需求了，拿测量水的流速来说，现在已经普遍应用雷达测流技术来检测，不再像以前一样耗费大量的人工。
说到这不得不说雷达流速仪了，很多地方在用，但是可能不知道它又有哪些型号呢？下面可以简略的介绍两种。
雷达流速仪通过解析多普勒频移与相对速度V之间的关系，测量流体表面流速。
HZ-SVR-24V-100雷达流速仪安装在明渠、河流的正上方或地下污水管道的正上方，对灌溉渠道、天然河流、污水表面流速进行测量，适用于水利、水文、环保排污监测等领域。
雷达在线测流系统可连续取得流速数据，是流速实时监测的一种新手段，尤其在复杂流态的情况下，能代替人工作业，真正实现7x24小时在线监测。
HZ-SVR-24V-100雷达流速仪
手持电波流速仪可广泛应用于野外巡测、防洪防涝、污水监测等领域。
其体积小、自动化程度高，尤其适用于汛期和突发状况下的监测。
HZ-SVR-35VH手持式电波流速仪是自主研发和生产的非接触式测量设备，运用Ka波段（35GHz）微波，对软硬件及算法做了专门优化和设定，确保设备在野外复杂环境条件下能稳定工作。
HZ-SVR-35VH手持式电波流速仪
航征科技是目前国内具有自主知识产权的雷达方案提供商，拥有多项专利和软件著作权。
航征面向水文、水利、环境保护、城市排水管网等行业用户，提供雷达流速流量在线监测解决方案。
航征分别在上海、无锡建立了运营和研发测试中心，拥有完整的技术研发体系和阵容强大的科研队伍，与清华大学、国防科技大学、上海交通大学等知名院校达成长期战略合作，有多位业内专家作为公司的技术后盾，立志成为优秀的智能传感解决方案提供商。
说明
德卡托电波流速仪使用说明欢迎了解Decatur 电子公司感谢您购买Decatur 电子公司的SVR TM 产品，该产品是一种用于测量水面速度的高级表面测速雷达（SVR）。
在水流速度很快或发生洪水时，使用接触式测量仪器测量水面速度会带来安全风险，此时最适合使用SVR。
SVR 内含多种先进功能，例如余弦纠错，用于更正雷达枪相对目标的垂直和水平角度位置。
SVR 还内置一种可配置的水平余弦调整功能，可在雷达枪的角度与目标水流方向不平行的时候进行调整。
如果您如我们预期的一样对该产品的功效表示满意，请咨询您的Decatur 销售代表有关其他Decatur 产品的信息，包括Genesis TM 系列雷达，Onsite TM 系列速度追踪器，移动摄影车，标志杆以及Responder TM 系列车内视频系统。
试试我们任何一种产品，您就会相信我们的产品真的是一流的！——Decatur 电子管理层和员工6 关于本手册本手册包含雷达安装、使用和维护的重要信息，有助于帮您延长其使用寿命，并保持其最佳功效。
请抽出时间完整阅读本手册，并随时带在身边以备将来查阅。
1.安全信息所有维修需求应提请制造商解决。
请注意本手册中使用的以下符号：表示安全预防的警告信息。
请仔细阅读。
表示应留意的有用的提示或预防措施。
警告·不要给雷达加上过高电压——否则器件会被损坏！详见备注。
·更换SVR 电池时，即便您认为只有一个电池无法使用，仍要更换所有6 个电池。
·仅使用可充电的镍氢电池。
·该SVR 通过电源线在传统的+12VDC（+10.8 至+16.5VDC）额定电压下运作。
此外，该SVR 还可通过内部电池在7.2VDC 的额定电压下运作。
电源线电压过高或电池选用错误可导致仪器损坏。
·擅自拆开SVR（不包括更换电池）将使现有的保修失效。
该仪器内部无用户可维修部件。
·请勿将SVR 暴露在过度潮湿的环境中。
表面雷达流速仪
随着国家工业发展水资源越来越紧张，人们用来它建设各种发电站，还有一些水库，还有我们会发现浪费水资源也会变得很严重，同时水污染加重可利用水资源越发稀缺，大大阻碍了水资源的循环利用，中小河流在线监测流量重要性就十分突出了。
雷达流速仪通过解析多普勒频移与相对速度V之间的关系，测量流体表面流速。
雷达流速仪安装在明渠、河流正上方，对灌溉渠道、天然河流的表面流速进行测量，适用于水利、水文监测领域。
雷达测流技术一种新型的全天候流速流量自动监测技术，它不同于传统的转子流速仪，ADCP等必须沉没于水体的测量测验方法，也区别于其技术前身雷达测速枪（手持式电波流速仪）的半人工式测量手段，该项技术主要通过雷达波传感器自动发射和接收功能，利用多普勒原理测定水面流速，辅以流速关系率定成果和测验大断面数据，进而实验非接触式的流量在线自动监测功能。
HZ-SVR-24V-100航征雷达流速仪
航征科技是目前国内具有自主知识产权的雷达方案提供商，拥有多项专利和软件著作权。
航征面向水文、水利、环境保护、城市排水管网等行业用户，提供雷达流速流量在线监测解决方案。
航征分别在上海、无锡建立了运营和研发测试中心，拥有完整的技术研发体系和阵容强大的科研队伍，与清华大学、国防科技大学、上海交通大学等知名院校达成长期战略合作，有多位业内专家作为公司的技术后盾，立志成为全球优秀的智能传感解决方案提供商。
农水计量的方式
灌区测水是合理调度灌溉水源、正确实施用水计划、加强用水管理的必要措施。
也是衡量灌溉管理水平和灌溉水利用率的重要技术手段。
它是渠道系统水量分配、计量、收费和计算利用率的唯一依据。
在广大农村地区，由于缺乏严格准确的水量计量，水资源浪费现象严重。
为解决我国农村灌区用水计量问题，促进水资源的合理利用，可以用一种全新的灌区量水计量解决方案，此方案采用先进的流量传感器技术与物联网技术，自动化智能化的进行用水信息采集与数据统一管理。
下面简单的介绍三种。
超声波多普勒流量计在线监测采用的是多普勒法测量原理，即将传感器放在被测渠道中，传感器向水中发射超声波，根据反射的超声波信号强度和其他参数可以计算出水的流速，其他传感器测量出水位高低，这些数据通过主机内计算，能够显示渠道内的瞬时流量和累计流量。
再将测量数据无线传输到后台服务器上，做到实时在线监测，不放跑每一滴水。
使用前提条件：渠道宽度要大于50cm，渠道水深至少要达到20cm以上。
超声波明渠流量计测量这种明渠流量计主要是通过和堰槽的配合，通过测量堰槽内水位的变化来通过面积法换算出瞬时流量的。
流量计构成：主机、超声波传感器、标准堰槽（巴歇尔槽、三角堰、矩形堰等）使用前提条件：当上游砸门关闭或水泵停止工作时，渠道内的水要流光；渠道内不能有垃圾、泡沫等物体才能使用。
雷达波明渠流量计监测HZ-SVR-24Q 雷达流量计是一款非接触式流量测量设备，由雷达流速仪和雷达水位计组成。
雷达流速仪采用多普勒效应原理测量流体的表面流速，雷达水位计通过发送和接收雷达波信号之间的时间差来计算水位，再结合渠道、河道或管道的断面信息和航征科技拥有自主知识产权的水利模型，通过流速面积法计算出流量。
可对渠道、天然河道、排水管网等流体的流量进行非接触测量，易安装维护，操作简单。
广泛适用于水文、防汛排涝、环保排污监测等领域，实现7x24 小时在线监测。
HZ-SVR-24Q雷达流量计航征科技是目前国内具有自主知识产权的雷达方案提供商，拥有多项专利和软件著作权。
渠道流速仪的参数
渠道流速仪的参数
1.测量范围：渠道流速仪的测量范围是指仪器能够检测和测量的流速
范围。
一般来说，渠道流速仪的测量范围可以从0.01m/s到10m/s，但具
体的测量范围会因不同的仪器而有所不同。
2.测量精度：渠道流速仪的测量精度是指仪器测量结果的准确程度。
一般来说，渠道流速仪的测量精度可以达到±1%。
然而，具体的测量精度
还取决于仪器的设计和制造质量。
3.探头类型：渠道流速仪的探头类型是指仪器用来接触流体介质并测
量流速的部分。
常见的渠道流速仪探头类型有平板、圆柱、球形等形状。
不同的探头类型适用于不同的流动场景和流体介质，应根据实际情况选择。
4.测量原理：渠道流速仪的测量原理是指其测量流速的工作原理。
常
见的渠道流速仪测量原理包括静压差法、多普勒效应法、电磁感应法等。
不同的测量原理适用于不同的流体介质和测量要求。
5.环境适应性：渠道流速仪的环境适应性是指仪器能否在各种复杂的
环境条件下正常工作。
如抗干扰能力、耐高温、耐低温、防水性能等。
这
些参数的好坏对仪器的可靠性和使用寿命有着很大的影响。
6.输出信号：渠道流速仪的输出信号是指仪器将测量结果传递给数据
采集设备或显示器等的方式。
常见的输出信号包括模拟信号（如电压或电
流信号）和数字信号（如RS232、RS485、4-20mA等）等。
总之，渠道流速仪的参数包括测量范围、测量精度、探头类型、测量
原理、环境适应性、输出信号和供电方式等。
这些参数的选择应根据实际
需求和具体的流动场景来确定。
河道流量监测
近年来，随着人们的越来越重视水文监测，大部分的河道都需要我们去检测。
而且还有很多地方将他们所在的区域河道节点进行了大面积改造，建设清淤除障及布设防洪信息化监控系统，以实现河道生态流量和水量全天候的自动化测量和监控。
在建设水利信息化监控系统工程中，河道在线流量监测系统是整个工程的排头兵，起到了至关重要的作用。
而选择一款合适的在线流量监测设备，是整个环节的重中之重。
通常情况下，测量河道流量可以使用以下3种设备：河道多普勒流量计、雷达流量计、ADCP。
河道多普勒流量计：采用多普勒测量原理，将传感器放在被测河道内，传感器向水中发射超声波，根据反射的超声波信号强度和其他参数可以计算出水的流速、水位高度、温度等参数。
这些数据通过主机内计算，根据河流断面的截面积，就可以显示河道内的瞬时流量和累计流量。
选型条件：要求河道宽度＞200cm，水位超过传感器顶部5cm。
测量流速范围4cm/s-5m/s雷达流量计：雷达流量计由雷达流速仪、雷达水位计和主机三部分构成。
雷达流速仪根据发射和接收频率的不同计算出水流流速。
雷达水位计固定在水面上，对着水面发射电磁波，通过发射和接收的时间差就可以计算出雷达到水面的距离，假设是5.1 米。
主机中设置好雷达的安装高度，假设安装高度是6.1 米，那么用安装高度-距离=水位高度。
6.1-5.1=1.0米。
再通过输入渠道结构的相关参数，根据水位高低，就得出具体的水流截面积，用流速×截面积再加上积分运算，最后得出具体的流量。
选型条件：要求河道最低水位在5cm以上，水面不能是平静的，流速范围在30cm/s-15m/s。
ADCP河道流量计：测量原理和GRCF河道流量计相同，ADCP可将水分层来测量，测量准确度较高。
选型条件：适用于比较宽、比较深的河流，要求水位超过传感器顶部60cm以上。
HZ-SVR系列雷达流量计能够连续测量河流及明渠的水流流量，结合雷达流速仪及雷达水位计，采用非接触方式测量获得表面流速及水位高度。
雷达表面流速
我们回望过去会发现人们更多的重视水资源的开发利用，将其发挥在灌溉、发电上面，因而在以往修建了各种规模的水电站、水库，闸门等。
这些水利水电设施的建立，使得下游河道长期断流，导致下游生态的恶化，水循环被破坏。
雷达表面流速仪能够连续测量河流及明渠的水流流量，采用非接触方式测量获得表面流速及水位高度。
对于规则的渠道断面，运用常规数学公式计算得到流量结果。
对于不规则河道断面，运用描点法和微积分计算得到流量结果。
非接触的测量方式，不受沉积物、水草等杂物影响，降低维护成本，增加可靠性。
雷达测流技术一种新型的全天候流速流量自动监测技术，它不同于传统的转子流速仪，ADCP等必须沉没于水体的测量测验方法，也区别于其技术前身雷达测速枪（手持式电波流速仪）的半人工式测量手段，该项技术主要通过雷达波传感器自动发射和接收功能，利用多普勒原理测定水面流速，辅以流速关系率定成果和测验大断面数据，进而实验非接触式的流量在线自动监测功能。
HZ-SVR-24V-100雷达流速仪安装在明渠、河流正上方，对灌溉渠道、天然河流的表面流速进行测量，适用于水利、水文监测领域。
雷达在线测流系统可连续取得流速数据，是流速实时监测的一种新手段，尤其在复杂流态的情况下，能代替人工作业，真正实现7x24小时在线监测。
HZ-SVR-24V-100雷达流速仪航征科技是目前国内具有自主知识产权的雷达方案提供商，拥有多项专利和软件著作权。
航征面向水文、水利、环境保护、城市排水管网等行业用户，提供雷达流速流量在线监测解决方案。
航征分别在上海、无锡建立了运营和研发测试中心，拥有完整的技术研发体系和阵容强大的科研队伍，与清华大学、国防科技大学、上海交通大学等知名院校达成长期战略合作，有多位业内专家作为公司的技术后盾，立志成为全球优秀的智能传感解决方案提供商。
新仪器在流量测验中的应用
新仪器在流量测验中的应用摘要：新仪器的应用是水文发展实现现代化的必要工具。
新仪器在流量测验中发挥着重大的作用，目前我国水文仪器设备的研制和应用技术水平不断提高。
随着各流域防洪形式的不断变化，测验断面受水利工程影响，传统的人工流量测验方法无法满足测验要求，新的测验仪器和设备应运而生，大批新设备已投入运行，但其中也存在不少的问题。
本文将探讨水文新仪器在流量测验中的实际应用状况和存在问题进行分析。
总结新仪器对于流量监测的作用，并以瓦村水文站“固定式雷达波”测流设备为例进行研究。
关键词：水文新仪器；流量测验；应用研究；Application of new instrument in flow measurementYang Yuyuan(Baise Hydrological Center, Guangxi Baise 533000)Abstract: The application of new instruments is a necessary tool for achieving modernization in hydrological development. New instruments play a significant role in flow measurement, and the development and application technology level of hydrological instrument equipment in China is constantly improving. With the continuous changes in flood control forms in various river basins, the test sections are affected by hydraulic engineering, andtraditional manual flow measurement methods cannot meet the testing requirements. New testing instruments and equipment have emerged, and a large number of new equipment have been put into operation, but there are also many problems among them. This article will explore thepractical application status and existing problems of new hydrological instruments in flow measurement and analyze them. Summarize the role of new instruments in flow monitoring, and study the "fixed radar wave" flow measurement equipment at Wacun Hydrological Station as acase study.Keywords: New hydrological instruments; Traffic testing; Applied research;1 引言水文测验是水文工作的基础，是探索掌握水文变化规律首要开展的工作，是水文计算、水文预报、水资源分析评价等各项水文应用的前期工作，水文测验工作是水文部门的主要工作[2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
航征测控，具有自主知识产权的雷达方案提供商：
雷达流速仪的详细参数规格
雷达流速仪通过解析多普勒频移与相对速度V之间的关系，测量流体表面流速。
HZ-SVR-24V-100雷达流速仪安装在明渠、河流正上方，对灌溉渠道、天然河流的表面流速进行测量，适用于水利、水文监测领域。
雷达在线测流系统可连续取得流速数据，是流速实时监测的一种新手段，尤其在复杂流态的情况下，能代替人工作业，真正实现7x24小时在线监测。
HZ-SVR-24V-100雷达流速仪参数规格：
上海航征测控系统有限公司成立于2010年11月，位于上海漕河泾新兴技术开发区，是上海市经济和信息化委员会认定的“软件企业”，拥有多项专利和软件著作权。
航征测控是国内具有自主知识产权的雷达方案提供商，填补雷达民用领域的空白，并与清华大学、国防科技大学、上海交通大学等知名院校达成长期战略合作。
上海航征测控系统有限公司是国内罕有的具有自主知识产权的雷达方案提
供商，面向水文、水利、环保、城市排水管网等行业用户，提供雷达水位流速流量在线监测解决方案。
上海航征拥有完整的技术研发体系和阵容强大的科研队伍，具有多项专利和软件著作权，立志成为全球智能传感解决方案提供商的领头羊。
