井点降水施工作业指导书
基坑井点降水施工方案
四、施工准备
1.完成场地平整，确保降水设备安装顺利进行。
2.准备施工所需的材料、设备、工具等。
3.对施工人员进行技术培训，确保施工质量。
4.办理相关施工手续，确保工程合法合规。
五、施工工艺
1.定位：根据设计图纸，确定井点位置。
2.钻孔：采用旋转钻进方法，钻孔直径应大于井点管外径。
5.填充滤料：在井点管周围填充砂、砾石等滤料，防止土颗粒进入井点管。
6.连接泵管：将井点管与泵管连接，形成完整的降水系统。
7.安装降水设备：根据设计要求，选用合适的降水设备并进行安装。
8.调试：启动降水设备，检查降水系统是否正常运行，确保降水效果。
9.沉淀池设置：在降水区域外设置沉淀池，用于收集、处理降水过程中产生的泥浆。
基坑井点降水施工方案
第1篇
基坑井点降水施工方案
一、工程概况
本项目位于XXX地区，为高层建筑基坑工程。根据地质勘察报告，场地地层分布主要为第四系全新统冲击层，地下水类型为孔隙潜水。为确保基坑施工安全，减少地下水对施工的影响，需对基坑进行井点降水。
二、设计依据
1.《建筑基坑支护技术规范》
2.《建筑基坑降水工程技术规范》
2.验收内容包括：降水效果、井点布置、设备运行情况等。
3.验收合格后，整理相关资料，办理工程结算。
九、售后服务
1.提供降水系统运行、维护等技术支持。
2.定期对降水系统进行检查，确保系统长期稳定运行。
3.及时解决客户在使用过程中遇到的问题，提供优质服务。
本方案旨在为基坑井点降水施工提供详细的指导，确保工程顺利进行。在实际施工过程中，应根据现场实际情况，及时调整施工方案，确保工程质量和安全。
2.基坑降水作业指导书
基坑降水作业指导书一、总则1、编制目的在地下水位较高的透水土层中进行基坑开挖施工时，由于基坑内外的水位差较大，较易产生流砂、管涌等渗透破坏现象，有时还会影响到边坡或坑壁围护结构的稳定和安全。
因此，除了配合围护结构设置止水帷幕外，往往还需要在开挖之前，采用人工降水的方法，将基坑内或基坑内外的水位降低至开挖面以下。
为了规范基坑降水的施工，统一施工准备、施工操作、质量标准的内容和对成品保护、职业健康安全、环境保护等的要求，并为编制基坑降水工程的技术交底提供依据，特编制此作业指导书。
2、适用范围该作业指导书适用于满足下列条件的基坑降水：（1）地下水位较高的砂石类或粉土类土层。
对于弱透水性的粘性土层，可采取深井井点或降排结合的措施降低地下水位。
（2）周围环境容许地面有一定的沉降。
（3）止水帷幕密闭，坑内降水时坑外水位下降不大。
（4）采取有效措施，足以使邻近地面沉降控制在容许值以内。
（5）具有地区性的成熟经验，证明降水对周围环境不产生大的影响。
3、编制依据（1）建筑工程施工质量验收统一标准 GB50300-20O1（2）建筑地基基础工程施工质量验收规范 GB50202-2002（3）建筑基坑支护技术规程 JGJ120-99（4）建筑边坡工程技术规范 GB50330-2002（5）国家和当地政府有关安全、防火、劳动保护等现行有关标准和规程。
二、施工准备1、技术准备（1）降水方案编制在降水工程施工前，应根据基坑开挖深度、基坑周围环境、地下管线分布、工程地质勘察报告和基坑壁、边坡支护设计等情况进行降水方案编制，并应经有关人员的审核和批准。
（2）进行技术交底降水施工作业前，应进行技术、质量和安全的交底，交底要有记录，并有交底人和接受交底人签字。
2、材料要求（1）主要应准备的材料，包括：井点管、砂滤层 ( 黄砂和小砾石 ) 、滤网、粘土（用于井点管上口密封）和绝缘沥青（用于电渗井点）等。
（2）对材料规格的要求a、砂滤层用于井点降水的黄砂和小砾石砂滤层，应洁净，其黄砂含泥量应小于 2% ,小砾石含泥量应小于 1% , 其填砂粒径应符合 5d50 ≤ D50≤ 10d50的要求，同时应尽量采用同一种类的砂粒，并要求砂粒不均匀系数应符合 Cu＝D60/D10≤ 5 的要求。
基坑井点降水施工方案(轻型井点降水)
基坑井点降水施工方案(轻型井点降水)1. 前言基坑降水是基础工程建设中的重要环节之一，为了保证基坑施工过程中的安全和顺利进行，需采取相应的降水措施。
本文旨在介绍基坑井点降水施工方案中的轻型井点降水方法，以提供参考指导。
2. 施工原则•尊重环境：在降水施工过程中，应尽量减少对周围环境的影响，保持施工现场整洁。
•安全第一：严格遵守安全规范，确保施工过程中人员和设备的安全。
•高效节能：优化施工方案，提高降水效率，降低能源消耗。
•灵活应变：根据实际情况及时调整施工计划，确保降水施工顺利进行。
3. 施工步骤3.1 设计方案•根据基坑的具体情况，确定轻型井点降水的设计方案，包括井点位置、井点数量和井点深度等参数。
•设计方案应充分考虑基坑周围环境和地质特征，以确保降水效果和施工安全。
3.2 准备工作•清理基坑降水口周围的杂物和障碍物，确保降水口通畅。
•检查降水设备和管道的完好性，做好设备安装和调试准备工作。
3.3 井点施工•按照设计方案，在基坑周边挖掘井点，一般深度应超过基坑最深处数米。
•安装井点管道和水泵，并接通电源，启动降水设备，开始降水作业。
•定期检查井点降水效果，及时调整井点位置和深度，确保降水效果达到预期。
4. 施工注意事项•施工过程中严禁吸烟和乱丢废弃物，保持施工现场整洁。
•根据施工进度和降水效果，适时调整降水方案，确保基坑周围地基稳定。
•施工人员应配备必要的安全防护装备，严格遵守作业规程，确保施工安全。
5. 总结基坑井点降水是基于基坑工程的特殊需求而设计的降水方式，通过科学规划和精心施工，可以有效控制基坑降水问题，保障基坑施工的安全和顺利进行。
希望本文介绍的轻型井点降水施工方案能为相关工程提供参考，实现更加高效、安全的降水施工过程。
(国土10)深基坑作业及降水作业指导书
深基坑作业及降水作业指导书要点1．工程(系统或设备)概况及工程量1.1 系统或设备概况(作业涉及的系统范围、设备简介)1.2 工程量(范围、具体工作量等)1．3工期：30天2．编制依据3．作业前的条件和准备3.1 技术准备完成施工组织设计，作业指导书，图纸会审，施工技术交底，安全交底等等3.2 作业人员(配置、资格)3.3 作业机具(包括配置、等级、精度等)建筑专业——深基坑作业及降水作业指导书要点3.4 材料3.5 安全器具3.6 场地道路3.7 工序交接3.8 其他4．作业程序的步骤和方法4.1 作业程序的步骤流程（土方开挖、基坑混凝土结构施工见其他类似作业指导书）4.1.1深坑作业流程方案选择(降水、基坑支护、挖土、深坑结构施工) →降水→基坑支护→挖土→深坑结构施工→土方回填→上部结构施工4．1．2基坑支护的作业流程（打钢板桩）方案选定→材料准备→导架安装→架立打桩机械→确定桩位及打桩顺序→分次打入至设计标高→深坑回填后拔桩→桩孔回填密实4．1．3深井降水的作业流程井点测量定位→挖井口、按护筒→钻孔就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砂砾过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井桩基施工工艺流程图第3 页共10 页建筑专业——深基坑作业及降水作业指导书要点4.2作业方法5．作业过程中控制点的设置和质量通病及预防5．1质量通病及反措5．2 控制点的设置及要求R:记录确认点 W:见证点 H:停工待检点 S:连续监视监护5．3 质量标准及要求第5 页共10 页根据具体工程的质量整体目标分解该项目的质量分目标，并编写相应的保证措施6．作业的安全要求和环境条件6.1作业的安全危害因素辨识和控制建筑专业——深基坑作业及降水作业指导书要点施工危险因素和环境因素辨识及控制对策表项目名称：深基坑作业及降水施工（钢板桩及深井降水）第7 页共10 页建筑专业——深基坑作业及降水作业指导书要点第9 页共10 页监理要点：R－记录确认点；W－见证点；H－停工待检点；S－连续监视监护。
医学研究院建设工程基坑降水土方打桩作业指导书

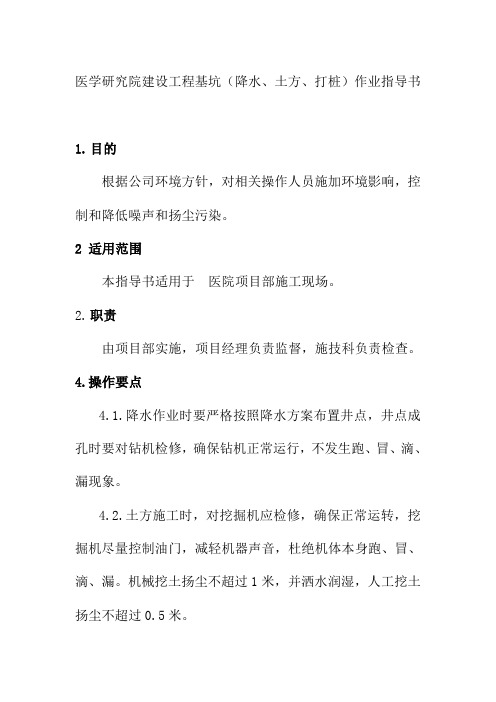

医学研究院建设工程基坑（降水、土方、打桩）作业指导书
1.目的
根据公司环境方针，对相关操作人员施加环境影响，控制和降低噪声和扬尘污染。
2 适用范围
本指导书适用于医院项目部施工现场。
2.职责
由项目部实施，项目经理负责监督，施技科负责检查。
4.操作要点
4.1.降水作业时要严格按照降水方案布置井点，井点成孔时要对钻机检修，确保钻机正常运行，不发生跑、冒、滴、漏现象。
4.2.土方施工时，对挖掘机应检修，确保正常运转，挖掘机尽量控制油门，减轻机器声音，杜绝机体本身跑、冒、滴、漏。
机械挖土扬尘不超过1米，并洒水润湿，人工挖土扬尘不超过0.5米。
4.3.四级风以下时方可作业，四级风以上尽量禁止土方施工，防尘控制。
土方运输时，装车不可超过槽帮，应控制在槽帮下0.15米。
4.4.打桩机械及时检修，确保运转良好，杜绝跑、冒、滴、漏，桩机操作人员应经培训，打桩方法工艺正确。
降水施工施工工艺作业指导书
降水施工施工工艺作业指导书2.7.5.1 工艺概述在地下工程施工或基坑开挖过程中，为了避免流砂、管涌、防止坑壁土体坍塌，保证施工安全和工程质量，一般尽量避免带水作业。
当地下水位高于开挖基底工作面时，需要有抽排水措施，当抽水不能保证作业面要求时，需要人工降低地下水位，使作业区地下水位降低到作业面以下。
隧道施工中降低地下水位的方法主要有轻型井点降水和深井抽水。
2.7.5.2 作业内容一、轻型井点法降水轻型井点法降水是利用真空原理，使土中的水分和空气受真空吸力作用而产生水气混合体，经管路系统向上被吸入到水气分离器中。
轻型井点降水适用于繁华地区或地面施工降水不便的地方。
降排水施工受地面场地的制约，只能在坑道内或基坑内施工，其渗透系数小于100m/d以下的土层、细砂层、砂粘土和粉砂层。
该种降水能够降低潜水或承压水水位，特别是在降水深度小于6.5m 的细颗粒含水地层情况下降水效果较好。
二、深井抽水法降水深井抽水法降水是指利用深井进行重力集水，在井内用长轴深井泵或用潜水泵进行排水以达到降低水位或降低水压的目的。
对于渗透系数较大(100m/d-200m/d)、涌水量大、降水较深(15-50 m) 的砂土、砂质粉土及用其他轻型井点降水不易解决的深层降水，可采用深井抽水法降水系统。
2.7.5.3 质量标准及验收方法一、可参考《建筑基坑支护技术规范》JG J120-99 相关条文。
- 81 -二、可参考《建筑施工手册》(第四版)相关条文。
三、可参考《建筑工程施工质量验收统一标准》G B50300-2001 相关条文。
四、可参考《建筑与市政降水工程技术规范》J GJ/T111 -98 相关条文。
五、可参考《建筑地基基础工程施工质量验收规范》GB50202 -2002 相关条文。
2.7.5.4 工艺流程图一、轻型井点法降水施工轻型井点法降水施工工艺流程如图2.7.5.4-1所示。
开挖井点沟槽敷设集水总管冲孔沉井点管灌砂井点管与集水总管连接安装抽水机组与集水总管连接试抽若试抽成功，则进行连续抽水图2.7.5.4-1 轻型井点法降水施工工艺流程图二、深井抽水法降水施工深井抽水法降水施工工艺流程图如6.4.4-2- 82 -图2.7.5.4-2 深井抽水法降水施工工艺流程图2.7.5.5 工序步骤及质量控制说明一、轻型井点降水施工要点轻型井点施工，大致分为准备工作、井点系统的埋设、使用及拆除。
基坑降水作业指导书
一、工程概况津赤路站位于东丽区卫国道与津赤路交口以东，卫国道快速路南侧。
车站起讫里程为DK21＋134.867～DK21＋334.767，站台中心里程为DK21＋230.367。
车站设计为地下双层岛式站台车站，站台宽10ｍ，车站全长199.9ｍ。
车站共设臵3个出入口，2座风道。
车站采用明挖顺作法施工，标准段开挖深度约15.7ｍ，端头井处开挖深度约17.4ｍ，采用Ф600的钢管支撑。
基坑降水采用大口井降水。
基坑开挖深度虽然较深，但基坑周边环境一般，因此，车站主体结构基坑围护结构环境保护等级为二级，即地面最大沉降量≤0.2H%，围护结构最大水平位移≤0.3H%（H为基坑开挖深度），且≤50mm。
根据《建筑地基基础工程施工质量验收规范》GB50202 2002中规定，该基坑应为一级基坑。
车站主体围护结构标准段采用厚600ｍｍ地下连续墙，地下连续墙深度26.5ｍ，墙趾位于⑦１层粉质粘土及⑦２粉土地层中，端头井采用厚800ｍｍ地下连续墙，地下连续墙长度29.5ｍ，墙趾位于⑦２粉土地层中。
车站风道围护结构采用Ф800mm@1000mm钻孔桩+双排Ф600mm@400mm搅拌桩止水帷幕。
二、工程地质及水文地质2.1 工程地质特征站区地层主要为第四系全新统人工填土层（Qml），第Ⅰ陆相层（Q43al）、第Ⅰ海相层（Q42m）、第Ⅱ陆相层（第四系全新统下组河床～河漫滩相沉积Q41al）、第Ⅲ陆相层（第四系上更新统五组河床～河漫滩相沉积Q3eal）、第Ⅱ海相层（Q3dmc）、第Ⅵ陆相层（Q3cal），第Ⅲ海相层（Q3bm）。
各层具体分布详见工程地质断面图及地质柱状图，其岩性特征描述见表12.2 水文地质本场地表层地下水类型为第四系孔隙潜水，赋存于第二陆相层及其以下粉砂及粉土层中的地下水具有微承压性为微承压水。
潜水水位埋藏较浅，勘测期间地下水埋深0.5～2.2m（高程0.55～2.09m），主要赋存于人工填土层①层、第Ⅰ陆相层③层及第Ⅰ海相层④层中，以第Ⅱ陆相层的湖沼相沉积层为隔水层。
基坑降水施工作业指导书 (2)
目录一、适用范围 (1)二、施工准备 (1)1、技术资料准备 (1)2、机具准备 (1)三、基坑降水施工工艺流程图 (2)1．测量放线： (2)2．移机就位： (2)3．开孔及下护孔管： (2)4．钻进清孔： (2)5．下井管： (3)6．滤料填充： (3)7．止水封孔： (3)8．洗井 (3)9．下泵试抽 (3)10．抽水记录： (3)四、抽水试验 (4)五、排水系统的安装 (4)六、降水井质量保证措施 (4)七、对周边建筑物、路面及管线监控控制 (5)八、安全与环境保护保障措施 (5)基坑降水作业指导书一. 适用范围本作业指导书适用于XX工程项目部站房基坑降水施工。
二. 施工准备1、技术资料准备开工前由项目总工程师组织技术人员、工程管理人员、架子队学习实施性施工组织设计、设计图纸，学习关于基坑降水施工各种规范，针对本工程的地质特点、难点部位引起足够重视。
技术人员根据方案编制具有针对性的技术交底，下发至各个相关部门，以指导现场施工。
施工前，对全体参施人员进行安全技术交底，做好施工分工准备，项目部组织进行技术、安全培训。
2、机具准备反循环钻机、泥浆运输车、水泵等三. 基坑降水施工工艺流程图1．测量放线：施工前，先平整场地以备钻机就位，要求基础牢固平稳，测量人员根据管井布置原则沿基坑东西两侧一、二级边坡间的平台上放出管井井位。
2．移机就位：钻井井位按设计方案校核井位，保证钻机移到位。
施工前各项准备工作就绪，井管、砂料到位。
3．开孔及下护孔管：人工开孔并下护孔管，埋设护孔管要求垂直，护孔管尽可能进入原状土层内20－50cm，外围用粘土填实，保证泥浆返出孔外，施工前测定护孔管顶标高，以便控制钻进深度，孔斜误差不超过1%。
4．钻进清孔：控制钻进深度，钻进中保持泥浆比重在 1.15－1.25，钻进中对地层要分层描述，确定降水含水层的确切层位和岩性。
终孔深度达到后，即可清孔，调浆宜慢，清孔后泥浆比重1.10左右，孔底岩粉≤10cm。
基坑降水施工作业指导书
目录第一章总则.......................................... 错误!未定义书签。
1.1编制目的..................................... 错误!未定义书签。
1.2编制依据..................................... 错误!未定义书签。
1.3适用范围 (1)第二章作业准备 (1)2.1施工资料准备 (1)2.2施工方案编写，确定以下内容 (1)第三章技术要求 (2)3.1施工要求 (2)3.2降水运行要求 (5)3.3减压井及减压备用井要求 (8)3.4封井要求 (9)3.5环境影响分析 (15)3.6地下水运动数学模型 (15)3.7模型的建立及参数的选取 (16)3.8减压降水引起的地面沉降预测 (18)3.9监测要求 (23)3.10降水运行要求 (28)3.11井管保护 (30)第四章施工程序与工艺流程 (31)4.1井点选用 (31)4.2降水井（井点或管井）数量计算 (31)4.3工艺流程 (32)4.4施工方法 (32)第五章手工控制要点 (38)5.1轻型井点降水质量控制要点 (38)5.2喷射井点降水质量控制要点 (38)5.3管井井点降水质量控制要点 (39)5.4深井井点降水质量控制要点 (39)第六章劳动力组织 (39)第七章材料要求 (40)第八章机具配备 (41)第九章质量要求 (41)第十章安全与环保 (42)10.1安全技术措施 (42)10.2风险源分析与应急预案 (45)10.3文明施工及环保措施 (46)基坑降水施工作业指导书1、适用范围1.地下水位较高的砂石类或粉土类土层。
对于弱透水性的粘性土层可采取电渗井点、深井井点或降排结合的措施降低地下水位。
2.周围环境容许地面有一定的沉降。
3.止水帷幕密闭坑内降水时坑外水位下降不大。
4.采取有效措施足以使邻近地面沉降控制在容许值以内。
井点降水施工方案(详细版)
井点降水施工方案一、井点降水目的：降水目的之一：本工程建筑场地空旷，经正常的地层沉积地段验算是能够保证土坡稳定的，采取无支护的放坡开挖方式，然而为了保证开挖后的边坡稳定，因此必须对上部土层采取有效的降水措施。
降水目的之二：为了保证基坑挖土顺利进行，改善挖土条件和有效地保护基底土不被破坏性挠动，预防地下水涌入基坑和较严重的流砂阻碍；同时为混凝土垫层施工、基础梁（底板）的保质保量完成创造良好条件。
工艺确定：考虑到本工程各个单体基坑均较浅，为3.9米，（集水井、电梯井等局部最大加深处达4.8米），根据地区土层分部的特性，结合本工程勘察报告提供的数据等，决定采用工艺较为成熟、简单，效果又比较好的一级轻型井点法对本工程实施降水。
二、施工流程：测放井点轴线灰线——挖井点沟槽——设置泵位、集水总管井点管定位——冲孔沉井点管——灌填砂石滤水层——井点管与集水总管连接——泵、管连接安装——试抽观察——正常抽水——观测记录降水深度及效果——拔管、撤泵。
三、准备工作：目前施工用水电接入到现场，办公及住宿用房已解决。
我们的降水设备及人力资源已就绪，已编制了较详细的施工方案，接到通知随时即可进场施工。
四、井点管、集水总管的设置整个轻型井点系统由井点管（含滤管）、连接管、集水总管和抽水设备组成。
1、井点管（含滤管）：本工程所采用的井点管为钢管，长度6米，管内直径d＝42毫米。
管底部为滤管，长度l＝0.8米，管壁上钻有直径12毫米的孔呈梅花形布置，为防止滤孔淤塞，管壁外包两层市购塑料密目滤网，网外围用8#铁丝螺旋型缠绕保护，管底用木塞封堵。
2、连接管、集水总管：连接管采用塑料透明管制成，直径同井点管，集水总管采用直径75毫米的硬质塑料管，每隔1.2～1.4米留设变径三通，以便与联接管连接。
为了充分利用泵的抽水能力，集水总管安装尽量接近地下水位线，并沿抽水水流方向留0.25～0.5％的上仰坡度，在确定井点管数量时，基坑四角部位适当加密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中铁十三局集团有限公司施工过程控制标准化管理手册（桥梁分册）井点降水施工作业指导书编制：刘胜斌审核：金世勇批准：沙权贤目录1．适用范围 (1)2．作业准备 (1)2.1内业准备 (1)2.2外业准备 (1)3．技术要求 (1)3.1方案选择 (1)3.2 图纸对照 (1)3.3现场准备 (2)3.4场地准备 (2)3.5提高使用效果 (2)3.6技术指标 (2)3.6.1水井的平面布局 (2)3.6.2水井的垂向布局 (2)3.6.3井数和井间距离的确定 (3)3.6.4管井的设计 (3)4．人员组织 (4)5．设备机具配置 (4)6．材料要求 (4)6.1井点管 (4)6.2连接管 (4)6.3集水总管 (4)6.4滤料 (4)6.5 井管 (4)7．施工程序与工艺流程 (5)8．施工作业方法及要求 (5)8.1施工准备 (5)8.2施工程序 (5)8.2.1管井井管的埋设 (5)8.2.2吸水系统安装 (6)8.2.3洗井 (6)8.2.4井点运行 (6)8.2.5井点拆除 (6)9．质量控制及检验 (6)9.1一般项目 (6)9.2关键控制点 (6)10．常见问题及处理方法 (7)10.1真空度失常 (7)10.2水质浑浊 (7)10.3局部异常 (8)11．安全及环保要求 (8)11.1安全要求 (8)11.2环保要求 (8)12．估算指标 (8)井点降水施工作业指导书桥梁分册井点降水施工作业指导书1．适用范围本作业指导书规定了轻型井点降水及轻型井点降水与管井井点降水结合施工工艺。
适用于含水层渗透系数为1～200m/d 的土及土层中含有大量的细砂和粉砂的土，或明沟排水易引起流砂、坍方的基坑降水工程。
当需降低的水位深度在1-5m是采用轻型井点降水，当需降低的水位深度在5-10m是采用轻型井点降水与管井井点降水结合施工工艺。
2．作业准备2.1内业准备⑴技术人员应认真阅读、审核设计文件并学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。
⑵根据现场调查和设计文件的适用条件选定适合项目的井点降水类型并据此制定井点降水施工方案。
⑶制订施工安全保证措施，提出应急预案。
⑷对施工人员进行技术交底并进行上岗前技术培训，考核合格后持证上岗。
2.2外业准备⑴组织技术力量对设计院所交的所有导线点和水准点进行导线和水准复测。
⑵施工作业层中所涉及的各种外部技术数据收集，如现场放线，水位、流速等。
⑶做好现场施工调查，了解现场地理环境、地质地貌、交通、电力线、通讯线及影响井点降水的障碍物情况。
3．技术要求3.1方案选择地质勘探资料具备，根据地下水位深度、土的渗透系数和土质分布确定降水方案。
正确选择降水井类型，可以使工程以最少的投资,取得最佳的降水效果。
降水井的选择主要决定于深基坑的地下埋设深度、厚度、位置、类型、富水性能、渗透性，还取决于附近原有建筑物的基础类型和土质情况，预计拟建基坑施工方法，选用抽水设备及成井设备类型，而选择采用轻型井点降水、管井或互相结合等方法进行降水，正确选用降水方法是基坑降水是否成功的关键之一。
3.2 图纸对照基础施工图纸齐全，以便根据基层标高确定降水深度。
第1页共9页井点降水施工作业指导书桥梁分册3.3现场准备根据方案确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并测量放线定位。
3.4场地准备按照要求进行现场“三通一平”工作。
3.5提高使用效果降低土层中地下水位时，应将管井或虑水管埋设于透水性较大的土层中。
3.6技术指标降水井的合理布局是指拟建工程的人工挖孔桩和深基坑的排水量，排水方法，所处的水文地质条件确定后，如何以技术，经济上合理的降水井布置方案，才能最有效地和最少产生有害地质作用地降低地下水位。
一般所说的降水井布局主要包括降水井平面，剖面上布置形式，和井间距离与井数关系等方面的问题。
3.6.1水井的平面布局井的平面布置要尽可能使井点能包围基坑和靠近基坑边线，以便使基础中心水位降至最低。
根据基坑地下水补给情况，确定降水井的密度甚至排数。
若基坑所处的地下迳流条件良好，为充分拉载地下迳流，水井应尽量布置成垂直地下水流向的井排形式。
视基坑断面地下迳流的多少，可确定井数与井距。
如预计某种地表水体将构成基坑地下水的主要补给水源，如江、河、水塘、湖泊、大海等，则降水井主要应平行于这些水体的延长方向分布。
在地势较平坦地区，基坑降水井则主要治坑边线成环状平均地分布。
3.6.2水井的垂向布局降水井的垂向布局是指降水井的垂直深度。
实质上是指用完整井或非完整井降低地下水位时，在技术、经济上的合理性。
水井的降水深度与基坑面积、降水效率、地质条件等有关。
考虑基坑中心水位，由于降水时水位降落漏斗的不同，应使降落曲线的顶比中心水位低0.5～1米。
确定井管的埋没深设H，可按下式计算。
H=H1+ h1+i*L1+L（m）H1——井管埋设面至基坑底线埋深（N）h1——基坑轴线上降低后的地下水位至基坑底的距离一般不少于0.5米。
i ——地下水降落坡度，环状井点为1/10，单排线状井为1/5。
L1——井管至基坑轴线的水平距离。
L——滤水管长度。
根据所算的H值与含水层的底板埋深进行比较，确定使用完整井或非完整井进行降水。
第2页共9页井点降水施工作业指导书桥梁分册3.6.3井数和井间距离的确定井数和井间距离是互有联系的两个问题，在降水井的垂向布局确定后，基坑降水要解决的最后一个问题是在满足降低基坑地下水位的前提下，本着安全、经济的原则来确定降水井的数目和井间距离——降水井的密度。
降水井的密度一般要经过计算，计算的理论较多。
由于各地的地质条件不同，理论计算与工程实践常有一定的差距。
实际工作中通过现场抽水试验来确定含水层的水文地质参数。
根据现场的情况作适当的调整，计算出基坑的涌水量（Q）和单井抽水能力（q1）按公式n1=Q/q确立井管的数量，然后根据井管的平均间距b=2(1+B)n1确定井间距离(L、B分别为矩型井点系统的长度和宽度)。
实际工作中，一般在基坑的四角的井点应适当加密。
因此实际采用的井点数n较n1值大。
井管数量确定后，还要进行基坑地下水位降深深值的验算。
3.6.4管井的设计3.6.4.1井深结构用于深基坑降水的管井深较少超过10米。
为节省管材和施工方便，在设计上，应尽量简化井身结构，一般采用“一径到底”的井身结构。
3.6.4.2井径井径的大小主要决定于管井的设计抽水能力，凿井设备的能力，所有井管：滤水管、口径和人工填砾的厚度，按设计要求，井径应比所适用的过滤器外径大150—200cm。
3.6.4.3井管的材料要求和规格井管包括井壁管和过滤管。
由于降水井多为临时性的抽水井，井深多为10米以内。
工程完工后大多自行报废。
井管材料强度要求不必太高，一般只考虑具有一定的抗压，抗拉，抗弯曲强度、承受孔壁土层和填砾的侧向压力及自垂力。
作为滤水管的材料，要求既要有较大孔隙率，而又能保证满足强度上的要求。
管井口径如果仅以井径与水井出水量的关系来看，井管的口径大于8英寸就不至于影响管井的出水量了。
因此在设计时，主要根据所先用的抽水设备规格来确定井管的口径。
设计的要求井管的内径比抽水设备要求的井管公称内径大50毫米。
3.6.4.4过滤器的选择过滤器的长度与水井的出水量有显著的关系，在一定水位降深充分条件下,当过滤器长度不太大时,水井的出水量及出水量增加强度随着过滤长度的增加而急剧增加,而过滤器长度增加到一定值时，出水量和出水量增加幅度则随过滤器长度的增加而变得愈来愈少。
一般把总出水量90～95%的过滤器长度称为过滤的合理长度。
在进行过滤设计时，应考虑含水层浓度，渗透性，过滤器直径等。
过滤器长度可根据抽水试验建立的经验公式计算确定。
第3页共9页井点降水施工作业指导书桥梁分册4．人员组织表1 井点降水施工主要劳动力表5表2 机具设备配置6．材料要求6.1井点管根据设计采用直径合适的钢管，下端为同直径钻有梅花形孔的滤管，外缠铁丝，外包尼龙窗纱二层，棕皮三层，以铁丝绑扎。
6.2连接管可采用塑料透明管、胶皮管，按设计要求选取合适的直径，顶部装铸铁头。
6.3集水总管可采用钢管,带接头，按设计要求选取合适的直径。
6.4滤料可采用粒径0.5-3.0cm石子，含泥量小于1%。
6.5 井管可采用直径500mm透水性水泥井管，根据管井数量及深度预先准备井管数量。
第4页共9页井点降水施工作业指导书桥梁分册7．施工程序与工艺流程图1 井点降水施工工艺流程8．施工作业方法及要求8.1施工准备根据基坑的平面形状与大小、士质和地下水的流向，降低水位深度以及成孔方式进行放线。
井中心距基坑边缘的距离，根据所用钻机钻孔方法而定，可参考下值：当用冲击式钻机用泥浆护壁时为0.5～1.5m；当用套管法时不小于3m管井间距为10～50m，降水深度可达3～10m。
8.2施工程序8.2.1管井井管的埋设成孔：宜采用泥浆护壁钻孔法，即在钻机钻孔的同时，向孔内投放泥浆，护住井壁，以免地下水渗出时坍塌。
钻孔直径比管井外径大150～250mm。
井管下沉前应清孔并保持滤网畅通。
井管与土第5页共9页井点降水施工作业指导书桥梁分册壁之间用3～15mm砾石填充作为过滤层，地面下0.5m以内用粘土填充夯实。
8.2.2吸水系统安装吸水管宜釆用直径为50～100mm的胶皮管或钢管，其下端应沉入管井抽吸时的最低水位线以下，并装逆止阀。
吸水管上端装设带法兰盘的短钢管一节。
吸水管上端出口与50～100mm离心泵相连。
通常每个管井单独用一台水泵，设置标高尽可能设在最小吸程处，高度不够时，水泵可设在基坑内。
当水泵排水量大于单孔管井涌水量数倍时，也可另设集水总管，将相邻的相应数量的吸水管连成一体，共用一台水泵。
8.2.3洗井洗井是管井沉设中的一道关键工序，其作用是清除井内泥沙和防止过滤层淤塞，使井的出水量达到正常要求，洗井后井底泥渣厚度应控制在80mm。
井点使用时，正常出水规律是“先大后小，先混后清”，如不上水，或水一直较混，或出现清后又混等情况，应立即检查纠正。
真空度是判断井点系统是否良好的尺度，一般应不低于 55.3-66.7kPa，如真空度不够，表明管道漏气，应及时修好。
井点管淤塞，可通过听管内水流声，手扶管壁感到振动，夏冬季手摸管子冷热、潮干等简便方法检查。
如井点管淤塞太多，严重影响降水效果，应逐个用高压水反复冲洗井点管或拔出重新埋设。
8.2.4井点运行通电运行后，应经常检查机械部分、电动机、传动轴、电流、电压等，并观测和记录管井内水位下降和流量。
8.2.5井点拆除基础竣工，基坑回填、夯实到地下水位线以上后，方可拆除井点系统。
井管用完后，可用人字拔杆、倒链将井管徐徐拔出，滤水管拔出后，洗净待用。
所留孔洞用砂砾填充夯实。
9．质量控制及检验9.1一般项目⑴钻孔的垂直度应保证，符合成孔的技术标准要求。
