北京理工出版社土木工程制图与CAD 第十二章
土木工程制图与CAD基础第1章 制图基本知识
主 编 施建俊 副主编 谭文辉 刘彩平 主 审 高谦
机械工业出版社
北京科技大学
University of Science and Technology Beijing
土木工程制图
与CAD基础
第一章 制图基本知识
第一章 制图基本知识
• 手工制图 • 计算机绘图（CG） • 计算机辅助设计（CAD）
1.1 制图基本规定
1.1.3 图线
1.线宽：国标规定，图线宽度有粗、中粗、中和细之分； 其宽度比例为4：3：2：1。
粗线宽度在下列数系中选择:0.13mm、0.18mm、 0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm。
同一张图纸内相同比例的各图样应选用相同线宽组合； 同一图样中同类图线的宽度应一致。
用符号、代号、图例、图样画法（包括投影法、规定画法、
简化画法等）、专用表格等项目。
北京科技大学
University of Science and Technology Beijing
1.1 制图基本规定
1.1.1 制图标准
• 发展趋势：与国际标准接轨、兼顾手工绘图及计算机绘图 二者的需要。
• 我国的常用土木工程制图标准：
计算机辅助设计：是利用计算机及其图形设 备帮助设计人员进行设计工作，简称CAD。
北京科技大学
University of Science and Technology Beijing
第一章 制图基本知识
1.1 制图基本规定 1.2 常用绘图工具及其使用 1.3 平面图形的画法 1.4 绘图的一般方法和步骤
北京科技大学
University of Science and Technology Beijing

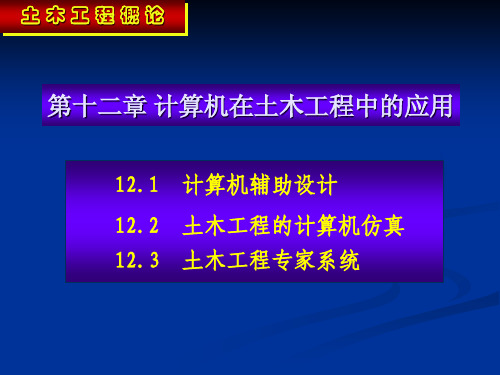

104土木工程概论课件@北工大_第12章 计算机在土木工程中的应用
土木工程概论
第12章 计算机在土木工程中的应用
对象捕捉、跟踪，以及橡皮筋与拖拽
使用AutoCAD进行设计前首先要掌握的是其对象捕捉、对象跟踪、图 层、控制点、坐标系这些重要的概念，对象实际上是指在绘图空间中 的一切图素，如一个圆、一条多义线甚至是一个实体，而对象捕捉则 是指光标在靠近对象的时候，由AutoCAD自动的将焦点聚于对象上符 合捕捉模式的控制点之上
土木工程概论
第12章 计算机在土木工程中的应用
使用PKPM生成施工图
土木工程概论
软件名称 PKPM系列 RSD ABD系列 TBSA系列 SACB ETABS UP STAAD CHINA2004 X-Steel Structures
第12章 计算机在土木工程中的应用
开发者 中国建筑科学研究院建筑工程软件研究所 中国建筑科学研究院地基基础研究所 中国建筑科学研究院ABD系列软件开发部 中国建筑科学研究院高层部 中国建筑科学研究院抗震所 美国计算机和结构公司（CSI） 中国建筑科学研究院结构所 阿依艾工程软件有限公司 芬兰Tekla公司 英国AceCAD公司 德赛公司代理 中冶集团建筑研究总院钢结构软件开发部 中国建筑标准设计研究所开发 中国科学院计算技术研究所CAD开放实验室 同济大学 深圳市广厦软件有限公司
浙江大学 上海交通大学 天津大学 北京理正软件设计研究所 北京天正工程软件有限公司 北京中地新创科技公司 清华大学建筑设计院 北京探索者公司 顺德建筑设计院有限公司 合肥工业大学 北京长筑工程软件有限公司 中望龙腾科技发展有限公司
土木工程概论
第12章 计算机在土木工程中的应用
12.2 土木工程的计算机仿真
使用广厦建筑结构CAD进行结构设计
广厦系列结构设计软件是由广东省建筑设计研究员和深圳市广厦软件有 限公司自1996年开始进行开发的CAAD软件，主要由钢筋混凝土结构CAD、 钢结构CAD、打图管理系统几个部分组成。广厦系列比较有特色的地方在于 其提出了“软件租用”的概念，在其网站中注册成为会员以后便可以通过互 联网使用其软件进行结构设计，这可能是推广软件使用的一个有效的手段
《土木工程CAD绘图》教学大纲
《土木工程CAD绘图》教学大纲课程名称：土木工程CAD绘图课程类别：专业基础课教学学时：20（理论）+36（实践）课程学分：2学分先行课程：建筑制图与识图后继课程：广联达软件算量适用专业：工程造价、工程技术、工程管理、市政工程、工程测量、水利水电参考教材：《建筑CAD》机械工业出版社2010年7月第3版（主编：巩宁平）《Auto CAD建筑构造通用制图》（电子版）中国铁道出版社. 2005年2月第1版（九州星火传媒-视觉图书编著）《AutoCAD 2007中文版标准教程》（视频教程），深圳市索维思达软件咨询有限公司与21互联远程教育网主编，边福江主讲2007年。
《广联达CAD导图初中级培训教材》（电子版）GLODON 2010年7月。
一、课程性质《土木工程CAD绘图》是工程造价、工程技术、工程管理、市政工程、工程测量、水利水电专业的选修课，是基于制图与识图的操作性很强的机房软件课，为计量与计价、施工和结算提供图纸依据。
二、课程目标（一）知识目标了解以CAD为操作平台的软件和可以与CAD进行数据共享的软件，了解CAD的应用领域和在整个建筑工程从设计到预算、施工、竣工和结算的应用情况。
了解软件类课程的常用学习方法。
（二）职业技能目标掌握CAD的常用绘图命令、编辑命令和其他操作，能灵活选择相应的命令快速、准确的绘制总平面图、平面图、立面图和剖面图。
了解CAD图纸导入相关的软件进行数据共享和后期处理的操作方法。
掌握软件类课程文字教程、视频教程以及其他学习方法。
（三）素质养成目标能熟练识图和绘图的基础上，培养学生具有创新、严谨、吃苦的职业素养，在不侵害他人权益的条件下合理利用图纸资源。
归纳软件类课程的学习方法和途径，具备快速学习和掌握同类软件的学习能力。
（四）职业资格证书考核要求在能熟练绘制建筑图纸的基础上，能做CAD中级绘图员考试的真题，参加考试并且获得CAD中级绘图员职业资格证书。
三、教学内容要点：第一层次认识CAD——了解基础知识和掌握基本操作第一节…CAD 基础知识. 教学课时数：2一、教学目的及要求通过这一章节的学习，使学生了解什么是CAD软件，该软件有什么功能，应用于哪些领域，在建筑中能绘制哪些图形，介绍CAD的学习方法。
土木建筑工程制图与CAD教学大纲
《土木建筑工程制图及CAD》课程教学大纲Civil building engineering drawing and CAD课程代码：学分： 3总学时： 48学时讲课学时：40学时实验学时：0上机学时：8学时课程设计：0课程性质：学科基础课适用专业：工科类本科各专业先修课程：工程图学基础开课学期：第2学期其他：学位课一、课程的性质和目的《土木建筑工程制图及CAD》是一门既有系统理论，又有较多实践的专业基础课，同时也是高等工科院校培养土木类专业技术人才的必修课。
包括画法几何、工程制图和计算机绘图三部分内容。
画法几何主要研究用正投影法图示空间形体图解空间几何问题的基本理论和方法；工程制图则是应用画法几何的原理绘制和阅读工程图样的一门学科；计算机绘图是在画法几何与工程制图的基础上利用绘图软件绘制工程图样。
本课程的主要任务是：1. 培养绘制和阅读工程图样的能力；2. 培养空间几何问题的图解能力；3. 培养空间想象力和空间分析能力；4. 培养学生的计算机绘图能力；5. 培养严谨认真、耐心细致的工作作风。
二、课程教学内容第一章：绪论基本内容和要求：1.了解本学科性质、发展状况、基本要求及研究对象2.了解本课的任务及要求3.了解发展概况4.掌握本课程的特点及学习方法教学重点：本课程的主要内容及其特点。
教学难点：本课程的主要内容及其特点。
第二章：投影的基本知识基本内容和要求：1.了解投影的形成和分类、工程上常用的四种投影图2.掌握投影的形成和分类3.掌握正投影的基本性质4.掌握三面投影图教学重点：平行投影的基本性质、三面投影图的形成及其对应关系教学难点：平行投影的基本性质、三面投影图的形成及其对应关系第三章：点基本内容和要求：1.了解点的二、三面投影及其投影规律。
两点的相对位置及重影点2.掌握点的两面投影3.掌握点的三面投影4.熟悉掌握两点的相对位置教学重点：点的投影规律及两点的相对位置教学难点：点的投影规律及两点的相对位置第四章：直线基本内容和要求：1.了解各种位置直线的投影特性、直线上的点及两直线的相对位置2.掌握直线的投影3掌握直线对投影面的各种相对位置4.掌握线段的实长及其对投影面的倾角5.了解直线上的点6.掌握两直线的相对位置7.掌握垂直两直线的投影教学重点：利用直角三角形法求线段实长和倾角的方法、垂直两直线的投影特性教学难点：利用直角三角形法求线段实长和倾角的方法、垂直两直线的投影特性第五章：平面基本内容和要求：1.了解各种位置平面的投影及平面的表示方法2.了解平面的表示方法3.掌握平面对投影面的各种相对位置4.掌握平面内的点和直线教学重点：平面上点和直线及平面上的特殊位置直线的求作方法教学难点：平面上点和直线及平面上的特殊位置直线的求作方法第六章：直线与平面、平面与平面的相对位置基本内容和要求：1.掌握直线与平面、平面与平面的平行问题、相交问题、垂直问题及点、线、面综合作图问题。
清华讲义CAD工程制图
运动机件的极 限位置轮廓线 画双点画线。
清华讲义CAD工程制图
⒊ 简化画法 零件的工艺结构，
垫圈厚度夸大画出
如倒角、圆角、退刀槽
等可不画。
倒角、退 刀槽不画
滚动轴承、螺栓联接
等可采用简化画法。
⒋ 夸大画法
薄垫片的厚度、 小间隙等可适当 夸大画出。
底板部分是长方形，左、右各有一个固 定用的螺栓孔，上面的凸台和下面的方槽， 都用于减少加工面。
如此，逐个零件分析之后，可知齿轮 油泵的形状和结构为：
清华讲义CAD工程制图
装配图
齿 轮 泵 立 体 图
清华讲义CAD工程制图
二、根据装配图拆画零件图
1. 拆画零件图的步骤：
(1) 按读装配图的要求，看懂部件的工作 原理、装配关系和零件的结构形状。
拆螺钉 、销钉 → 端盖 → 齿轮轴 → 螺母及垫圈→填料压盖及填料。
⒋ 分析零件，弄清零件的结构形状。
顺序： ★先看主要零件，再看次要零件； ★先看容易分离的零件，再看其它零件； ★先分离零件，再分析零件的结构形状。
清华讲义CAD工程制图
装配图
怎样把零件从装配图中 分离出来呢？
① 根据剖面线的方向和间隔的不同，及视图 间的投影关系等区分形体。
工作原理 配合关系
结 构 联接固定关系 相对位置关系
清华讲义CAD工程制图
图示柱塞泵是用于机床供油系统的供油
装置。 工作原理：
小轮 小轴 柱塞
小轮上面的凸轮
柱塞套
（未画出）旋转时，由 于升程的改变，使得柱 塞上下往复移动，引起
泵体 螺 塞弹 簧
泵腔容积的变化，压力 吸
精品文档-AutoCAD建筑与土木工程制图(高恒聚-第12章
第12章 AutoCAD建筑剖面图的绘制
12.4 绘 制 门 窗
12.4.1 绘制门 (1) 关闭“辅助线”层，设置“门窗”层为当前层，设置
对象捕捉方式为“端点”、“中点”和“交点”捕捉方式。 (2) 单击“绘图”工具栏中的“矩形”命令按钮，在任意
位置画一个240×2000的矩形。
第12章 AutoCAD建筑剖面图的绘制
第12章 AutoCAD建筑剖面图的绘制

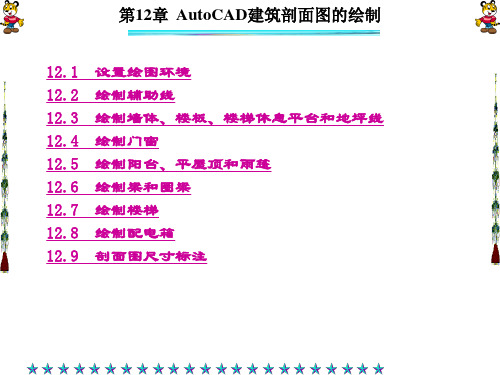

12.1 12.2 12.3 12.4 12.5 12.6 12.7 12.8 12.9
设置绘图环境 绘制辅助线 绘制墙体、楼板、楼梯休息平台和地坪线 绘制门窗 绘制阳台、平屋顶和雨篷 绘制梁和圈梁 绘制楼梯 绘制配电箱 剖面图尺寸标注
第12章 AutoCAD建筑剖面图的绘制
第12章 AutoCAD建筑剖面图的绘制 图12-23 设置好的“阵列”对话框
第12章 AutoCAD建筑剖面图的绘制
② 单击“阵列”对话框中的“确定”按钮，绘制完左侧 外墙上窗。
③ 单击“修改”工具栏中的“复制”命令按钮，利用 “复制”命令画出右侧外墙上所有的窗。绘制完窗后的剖面图 如图12-24所示。
三种多线样式设置完后的“多线样式”对话框如图12-10 所示。
第12章 AutoCAD建筑剖面图的绘制 图12-10 设置完三种多线样式后的“多线样式”对话框
第12章 AutoCAD建筑剖面图的绘制
12.3.2 绘制墙体 (1) 将“墙体”层设置为当前层。 (2) 打开正交方式，关闭对象捕捉，在最下边的水平基准
(3) 按空格键重复“矩形”命令，在附近画一个 370 × 2000的矩形。
(4) 按空格键重复“矩形”命令，在附近再画一个 120 × 2000的矩形。
土木工程CAD制图
可见轮廓线，剖面图中未被剖着但仍能看到而需要画出的轮廓 0.5b 线、标注尺寸的尺寸起止45○短划、原有的各种给水排水管道线
或循环水管道线等
尺寸界线、尺寸线、索引符号的圆圈、引出线、图例线、标高 0.35b 符号线、重合断面的轮廓线、较小图形中的中心线、钢筋混凝
土构件详图的构件轮廓线等
1.4b 需要画上更粗的图线，如建筑物或构筑物的地面线，路线工程 图中的设计线路、剖切位置的线段等
(六) ➢图样的比例，应为图形与实物相对应的线性尺寸之比。 比例的大小，是指其比值的大小，如1:50大于1:100。
比 例
➢比例宜注写在图名的右侧，字的 基准线应取平；比例的字高宜比 图名的字高小一号或二号，图名
与 图
下画一条（不画两条）横粗线，其粗度应不粗于本图纸 所画图形中的粗实线，同一张图纸上的这种横线粗度应 一致。
加粗的粗实线
粗虚线 虚
线 中等粗虚线
建 筑
细虚线
点 粗点划线 划 线 细点划线
双 粗双点划线
点 划
中粗双点划线
线 细双点划线
折断线
波浪线
CAD
图线的线型、线宽及用途
线型
线宽
一般用途
主要可见轮廓线，剖面图中被剖着部分的轮廓线、结构图中的 b 钢筋线、建筑物或构筑物轮廓的外轮廓线、剖切位置线、地面
线、详图符号的圆圈、新建的各种给水排水管道线、总平面图 或运输图中的公路或铁路路线等
➢剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、 由下至上连续编排，并应注写在剖视方向线的端部。
➢需要转折的剖切位置线，
应在转角的外侧加注与该
符号相同的编号。
CAD
建 筑
(七) 1、剖切符号
土木工程CAD课程教学大纲副本
《土木工程CAD》课程教学大纲（建筑施工与管理专业使用）第一部分大纲说明一．课程的地位、性质与任务：《土木工程CAD》是建筑施工与管理专业（课程开放专科）一门重要的选修课。
本课程主要任务学习绘图软件AutoCAD的基本使用方法和常用绘图技巧，并结合本专业特点加以拓展，力图使学生熟练掌握使用AutoCAD绘制和管理建筑施工图的技能。
本课程的学习必须具备一定的计算机应用基础知识，必须充分掌握《建筑工程制图》知识,还必须具有一定的土木工程知识，只有充分掌握以上专业知识后,才能更好的学习《土木工程CAD 》。
二．教学主要内容及要求:1．熟练掌握AutoCAD基本命令的操作与使用。
2．熟练掌握综合使用AutoCAD绘制建筑施工图的技能。
三.教学媒体:1.文字教材《计算机绘图 ---AutoCAD2008版》、李启炎主编、同济大学出版社；配套练习：《计算机绘图习题与上机指导手册 ---AutoCAD2008版》、李启炎主编、同济大学出版社。
2.音像教材(暂无)3.网上学习资源江苏电大在线中（）：教学辅导、实施方案、学习自测等栏目以及中央电大在线（）中与本课程有关的学习资源。
四、教学环节1.理论教学环节（课程的基本知识、理论和方法）（1）自学自主学习是远程开放教育的学生获取知识的主要方式，本课程的教学要注意对学生自主学习能力的培养。
学生可以通过网络课件、直播课堂、网上教学辅导等方式进行自主学习，，各教学点可以采用灵活多样的导学助学方式，帮助学生学习。
（2）面授辅导面授辅导由地方电大辅导教师担任。
辅导以教学大纲为指导、文字教材为依据，认真备课。
尽量采用幻灯片多媒体电化教学的形式，课题式的讲解分析，提示学习方法，着重讲解重点和难点问题。
面授辅导还包含一定量的习题课，习题课要服从于教学大纲，使用多媒体一体化教材，采用讲解、讨论、答疑等方式，通过讲步骤，讲技巧，培养学生应用AUTOCAD绘制工程图的技能。
（3）考核本课程考试方式为闭卷，采用上机作图的方式，题型全部为作图题，要求在90分钟内完成试题给定建筑图的绘制。
北京理工出版社 土木工程制图与CAD 第八章
上-页
下-页
返回
8.2组合体投影图的画法及尺寸标注
8.2.4标注尺寸 1．尺寸的分类 组合体（含建筑形体）的尺寸分为总尺寸、定位尺寸和细 部尺寸三种。 (1总尺寸：确定组合体的总长、总宽和总高； (2)定位尺寸：确定各基本形体的相对位置的关系； (3)细部尺寸：确定各基本形体（各细部）的大小。 2．尺寸标注的方法
上-页
下-页
返回
8.2组合体投影图的画法及尺寸标注
2)形体的方位及长宽高 形体方位指的是形体表面相对于投影面的上下、左右、前后。 以投影面为准，形体上距H面高的面称为上面，距H面低的 面称为下面；距V面远的面称为前面，距V面近的面称为后面； 距W面远的面称为左面，距W面近的面称为右面。 3)组合体投影图的投影规律 由于组合体三面投影图的实质是反映该组合体在三个方向的 投影，所以三面正投影图的规律同样适用于组合体的投影图。 图8 -9可以明显地反映出该规律：长对正、高平齐、宽相等。
上-页
下-页
返回
8.3 六面视图及辅助视图
1．局部视图 将形体的某一部分向基本投影面投射所得到的视图称为局 部视图，其目的是用于表达形体局部结构的外形。 画图时，局部视图的名称用大写字母表示，注在视图的下 方，在相应视图附近用箭头指明投影部位和投影方向，并注 上同样的大写字母 2．斜视图 当物体的某一部分不平行于任一基本投影面时，为了表示 m它的实形，可以将它投影到一个与倾斜表面平行的辅助投 影面上，在此投影面上所得到的视图称为斜视图，如图8 18中部的斜面C用斜视图表达。
上-页
下-页
返回
8.4 组合体投影图的读法
北京理工大学出版社 土木工程制图与CAD 第九章
上-页
返回
9.2断 面 图
9.2.1 断面图的形成 如前所述，用一个剖切平面将形体剖切开之后，形体上的 截口，即截交线所围成的平面图形，称为断面。如果把这个 断面投影到与它平行的投影面上，所得的投影，表示出断面 的实形，称为断面图。 剖面图与断面图的区别在于 (1)断面图只画出形体被剖切后断面的投影，而剖面图要画 出形体被剖切后整个余下部分的投影。 (2)剖切符号的标注不同。 (3)剖面图中的剖切平面可以转折，断面图中的剖切面则不 转折。
上-页 返回
9.3 简化画法
(1)对称的图形可以只画一半，但要加上对称符号。 (2)建筑物或构配件的图形，如果图上有多个完全相同而连 续排列的构造要素，可以只在排列的两端或适当的位置画出 一两个要素的完整形状 (4) 一个构件如果与另一个构件仅部分不相同，该构件可以 只画出不同的部分，但要在两个构件相同部分与不同部分的 分界线上，分别画上连接符号，两个连接符号应对准在同一 条线上，如图9-19 (b)所示。
上-页 下-页 返回
9.2断 面 图
1．移出断面 断面图画在投影图以外，称为移出断面。例如图9-12(a)所 示的牛腿柱的断面图。移出断面图用粗实线画出，并在断面 图上面出材料图例。 2．重合断面 断面图直接画在投影图轮廓线以内。如图9 -14所示的角钢 的重合断面图，是假想把剖切得到的断面图形，沿直线由左 向右旋转后，重合在视图内而成。 3．中断断面 对于细长杆件，断面图也可画在杆件的中断处，如图9 -16 所示，这种断面图的面法称为中断断面图。中断断面也不必 标注剖切符号和编号。
上-页 下-页 返回
9.1 剖 面 图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12.2.1建筑平面图 1．柱网布置 厂房为了支撑屋顶和吊车，须设置柱子。为了确定柱子的位 置，厂房平面图要布置定位轴线。横向定位轴线①，②， ③，…和纵向定位轴线⑧，⑧，⑥，…构成柱网，表示厂房 的柱距与跨度。 2．吊车设置 车间内设有梁式起重机（吊车）一台，吊车的画法及图例如 图12 -2所示。 3．墙体和门窗布置 在平面图中需表明墙体的位置和门窗的位置、型号和数量。
下-页
返回
12.2 单层工业厂房建筑施工图
4．辅助生活间的布置 车间的左侧一个柱距为辅助建筑，有办公室、会议室及男、 女厕所等。 5．尺寸布置 平面图通常沿长、宽两个方向分别标注三道尺寸：第一道尺 寸是厂房的总长和总宽；第二道尺寸是定位轴线间尺寸；第 三道尺寸是外墙上门窗宽度及其定位尺寸。 6．有关符号（如指北针、剖切符号和索引符号） T业建筑平面图同民用建筑一样需设置指北针，表明建筑物 朝向；设置剖切符号，反映剖面图的剖切位置及剖视方问； 并且在需要另画详图的局部或构件处画出索引符号。上-页下-页 Nhomakorabea返回
12.2 单层工业厂房建筑施工图
12.2.2建筑立面图 厂房建筑立面图和民用建筑立面图基本相同，反映厂房的整 个外貌形状及屋顶、门、窗、天窗、雨篷、台阶、雨水管等 细部的形状和位置，室外装修及材料做法等。 在立面图上，通常要注写室内外地面、窗台、门窗顶、雨篷 底面以及屋顶等处的标高。 1．了解厂房里面形状 从①~⑧立面图看，该厂房为一矩形立面，屋顶设有天窗。 从⑩~⑧立面图知，厂房的山墙面基本为矩形，只是墙顶略 有坡度，天窗的端壁设有爬梯。
上-页
下-页
返回
12.3 单层工业厂房结构施工图
看图时，柱子配筋图的纵剖面和横剖面和钢筋表（本例中未 列出）要结合阅读，如图12 -11所示。
上-页
返回
12-2建筑平面图
返回
图12一5 1-1剖面图
返回
图12一11柱子详图
返回
上-页
下-页
返回
12.2 单层工业厂房建筑施工图
2．了解门和窗立面形式、开启方式和立面布置 门窗做法应见相应的详图（本例略）。 3．了解有关部位的标高 立面图一般注有室内外地面标高、门窗上下口标高、墙顶标 高等，还有各部位的高度及总高。 4．了解墙面装修 墙面的装修一般是在立面图中标注简单的文字说明。本例墙 的做法有水泥砂浆、白色水刷石和浅绿色水刷石等。
上-页
下-页
返回
12.3 单层工业厂房结构施工图
本例采用的屋面板有YWB -3Ⅱ和YWB -3ⅡS两种型号， 是预应力大型屋面板。屋面板代号含义：YWB表示预应力 屋面板；3表示屋面板型号代号；Ⅱ表示荷载等级代号；S表 示用于边跨。图中YWBT -2Ⅱ为预应力檐口板。 12.3.3柱子详图 1．模板图 模板图包括模板尺寸和预埋件两部分内容。柱子扩大的部 分叫牛腿。牛腿上面的部分叫上柱，下面的部分叫下柱。一 般模板图以立面图为主，结合柱子剖面或断面表明柱子外形 的完整尺寸，可供施工配置模板用。 2．配筋图
上-页
下-页
返回
12.2 单层工业厂房建筑施工图
12.2.3剖面图 图12 -5所示为横剖面图，主要图示以下内容： (1)表明厂房内部的柱、吊车梁断面及屋架、天窗架、屋面 板以及墙、门窗等构配件的相互关系。 (2)各部位竖向尺寸和主要部位标高尺寸。 (3)屋架下弦底面（或柱顶）标高8.400 m，以及吊车轨顶 标高5.600 m，是单层厂房的重要尺寸。 (4)详图索引符号。 12.2.4建筑详图
下-页
返回
12.3 单层工业厂房结构施工图
12.3.2屋面结构布置图 屋面结构布置图为安装屋架、天窗架、屋面板和支撑等各种 构件提供依据。 1．轴线网 其具体内容同前述建筑平面图。 2．屋架 本例采用屋架编号为GWJ18 - 2AI、GWJ18 - 3AI和 GWJ18 - 3A3，选白国标G511和G511抗震补充规范。 3．屋面板
下-页
返回
12.1 概
述
(4)基础，用于支撑柱子和基础梁，并将载荷传给地基。单 层厂房的基础多采用环形基础，柱子安装在基础的杯口上。 (5)支撑，包括屋盖结构的垂直和水平支撑，以及柱子间支 撑。 (6)维护结构，主要指厂房外墙及与外墙连在一起的圈梁和 抗风柱。
上-页
返回
12.2 单层工业厂房建筑施工图
上-页
下-页
返回
12.2 单层工业厂房建筑施工图
和民用建筑一样，为了将厂房细部或构配件的形状、尺寸、 材料、做法筹表示清楚，需要用较大比例绘制详图。单层厂 房一般都要绘制墙身剖面详图。
上-页
返回
12.3 单层工业厂房结构施工图
12.3.1柱和吊车梁等结构布置图 1．柱子布置 柱子布置图的定位轴线应与基础平面图、建筑平面图一致。 2．吊车梁布置 本例钢筋混凝土吊车梁选白国标G323（二），在平面布置 图中用粗实线表示 3．柱间支撑 为了加强厂房的整体稳定性，单层厂房都设有支撑体系，包 括柱间支撑、屋架支撑以及天窗支撑等。支撑多采用钢结构， 在平面布置图中用粗点面线表示。
第12章 单层工业厂房
12.1 概 述 12.2 单层工业厂房建筑施工图 12.3 单层工业厂房结构施工图
12.1 概
述
单层厂房与民用建筑相比，图示原理和读图方法一样，在设 计的基本原则上有许多共同之处；但是由于生产T艺条件不 同，使用要求方面各有各的特点，因此施T图所反映的某些 内容或图例符号有些不同。 (1)屋盖结构，起承重和围护作用。 (2)柱子，用于支撑屋架和吊车梁，是厂房的主要承重构件。 (3)吊车梁，在有吊车的厂房，是吊车的运行所需设置。吊 车梁两端设置在柱子的牛腿上。
