(完整word版)空调加氟安装方案

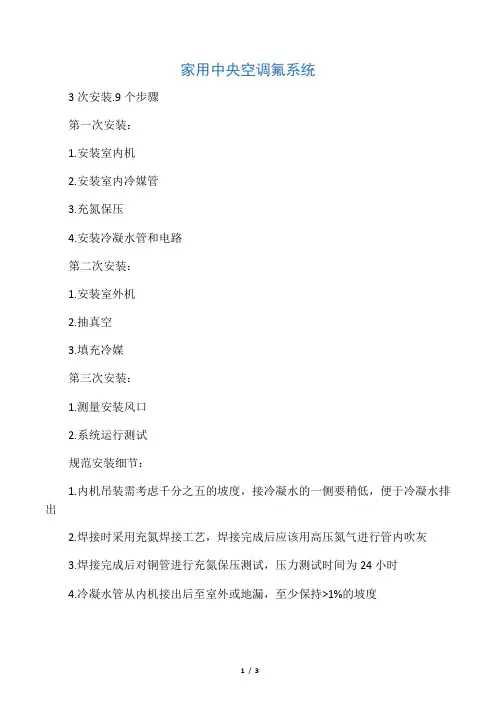

中央空调氟系统安装规范
家用中央空调氟系统3次安装.9个步骤第一次安装：1.安装室内机2.安装室内冷媒管3.充氮保压4.安装冷凝水管和电路第二次安装：1.安装室外机2.抽真空3.填充冷媒第三次安装：1.测量安装风口2.系统运行测试规范安装细节：1.内机吊装需考虑千分之五的坡度，接冷凝水的一侧要稍低，便于冷凝水排出2.焊接时采用充氮焊接工艺，焊接完成后应该用高压氮气进行管内吹灰3.焊接完成后对铜管进行充氮保压测试，压力测试时间为24小时4.冷凝水管从内机接出后至室外或地漏，至少保持>1%的坡度5.外机风扇出风口必须在50公分内外机后部15公分之内无遮挡物，所有落地脚必须安装减震垫6.冷媒管抽真空以确保系统干燥，避免发生冰堵、电气绝缘破坏等情况7.开启冷媒阀，释放出外机内自带的冷媒，开机测试并检测压力，适当进行补充，直至调试完成8.一般把回风口和检修口开在一起，预留检修空间。
装好后开启空调，检查回风温度、送风温度、电流等是否正常。
安装验收要点：1.验收安装与配置部分1.1管路循环系统是否按要求加压试漏1.2室内机、室外机的吸入、吹出是否有妨碍、短路。
1.3室内/外机本体是否安装牢固。
1.4铜管布设是否美观牢固。
1.5隔热材料是否确认包装良好。
1.6排水管安装及排水是否良好。
1.7与机器连接风管是否已固定。
1.8管道连接完后，应做通水实验和满水实验，一检查排水畅通，二检查其是否漏水。
2.验收电器及安全部分2.1电器部分是否有预防老鼠等动物咬坏措施。
如：天花上的电线要加护套等2.2电源线线径、漏电开关是否符合规定。
2.3接地线是否已连接，连接良好、紧固。
2.4室内外机接线柱的螺丝是否紧固。
2.5电线连接处是否使用固定片固定。
2.6电压是否正常，符合额定电压的90%~110%范围内。
3.验收试运转部分3.1冷媒系统阀门是否全部打开。
3.2运转前检漏时是否有泄漏（连接部位、阀体）。
3.3室内外机的地址码是否按要求设定（多联机系列及集中控制系统时设定）。

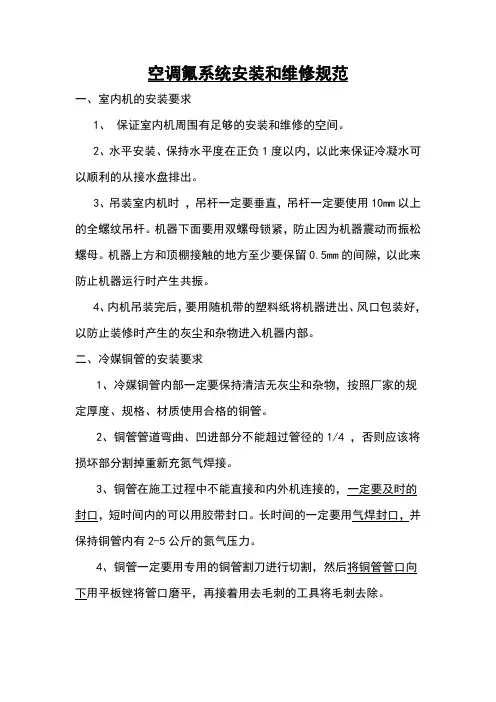

空调氟系统安装规范
空调氟系统安装和维修规范一、室内机的安装要求1、保证室内机周围有足够的安装和维修的空间。
2、水平安装、保持水平度在正负1度以内，以此来保证冷凝水可以顺利的从接水盘排出。
3、吊装室内机时，吊杆一定要垂直，吊杆一定要使用10mm以上的全螺纹吊杆。
机器下面要用双螺母锁紧，防止因为机器震动而振松螺母。
机器上方和顶棚接触的地方至少要保留0.5mm的间隙，以此来防止机器运行时产生共振。
4、内机吊装完后，要用随机带的塑料纸将机器进出、风口包装好，以防止装修时产生的灰尘和杂物进入机器内部。
二、冷媒铜管的安装要求1、冷媒铜管内部一定要保持清洁无灰尘和杂物，按照厂家的规定厚度、规格、材质使用合格的铜管。
2、铜管管道弯曲、凹进部分不能超过管径的1/4 ，否则应该将损坏部分割掉重新充氮气焊接。
3、铜管在施工过程中不能直接和内外机连接的，一定要及时的封口，短时间内的可以用胶带封口。
长时间的一定要用气焊封口，并保持铜管内有2-5公斤的氮气压力。
4、铜管一定要用专用的铜管割刀进行切割，然后将铜管管口向下用平板锉将管口磨平，再接着用去毛刺的工具将毛刺去除。
5、铜管在拐弯时要用弯管器进行拐弯，6.35和9.52盘管的可以用手直接进行弯曲，但一定要注意力度的使用。
6、同型号铜管之间的连接，要用扩口器扩一端的铜管深度在1cm 以上，坚决禁止使用喇叭口对口焊接。
7、铜管焊接时要充氮焊接，保证系统内不会有氧化层，将氮气连接到主管路上后，将其余的各个管路用胶带封住口，充氮焊接时保持氮气压力为0.2公斤，只将和焊接关联的管路的其中的一个管口上用钉子戳一小口，保证氮气的排出，这样既保证氮气焊接的要求，又不浪费，同时氮气还不会走捷径。
8、铜管焊接完后禁止使用冷水来冷却铜管，可以用氮气冷却。
三、分歧管的安装要求1、分歧管首先要注意主管和支管的对接，这直接关系到冷媒的流量和噪音。
2、分歧管对接要注意方向和角度以及管径规格。
3、两个分歧管之间的距离要保持在500mm以上，铜管拐弯处和分歧管的距离也要保持在500mm以上，分歧管和机器之间的距离也保持在500 mm以上。
空调冬天加氟方法
空调冬天加氟方法
在冬季给空调加氟需要以下步骤：
1. 准备材料：你需要购买一瓶适用于空调的制冷剂。
确保你购买的氟利昂品牌和型号与你空调的需求相匹配。
2. 关闭空调：确保空调完全关闭，并且电源线已经拔出插座。
3. 找到制冷剂接口：制冷剂接口通常位于空调的外部单位，是一个带有阀门的金属管道。
4. 连接制冷剂瓶和接口：将制冷剂瓶和空调的制冷剂接口通过配套的接头连接起来。
确保连接牢固以防止氟利昂泄漏。
5. 开启加氟阀：打开制冷剂瓶上的加氟阀，让制冷剂流入空调系统中。
在加氟之前，你可能需要在瓶上根据空调制造商的建议适当设置压力。
6. 检查压力：通过压力表检查空调系统的压力。
压力应在制造商规定的范围内。
如果压力过高或过低，你需要适当调整制冷剂的流量。
7. 观察制冷效果：一旦制冷剂流入系统，你可以观察空调的制冷效果。
如果空调仍然无法正常工作，可能需要进行其他维修或咨询专业技术人员。
8. 关闭加氟阀：一旦空调达到了理想的制冷效果，关闭制冷剂瓶上的加氟阀，停止制冷剂的流入。
9. 断开连接：断开制冷剂瓶与接口的连接，确保接口处无制冷剂泄漏。
10. 清理工具：将使用过的工具清洁干净并储存好。
确保将剩余的制冷剂和空气发生器启用器安全地储存。
请注意，给空调加氟的操作涉及对制冷系统的处理，如果对操作不熟悉或不自信，建议寻求专业技术人员的帮助。
此外，确保在使用氟利昂时遵守相关法规和环保指南，以确保安全和环保。
氟系统安装教程
注：环境热而湿的场合上述厚度应增加。
6、保温工程
2）冷媒配管的保温（接上页）
●必须将气管和液管分开保温， 再用胶布缠到一起，见右图；
●室内、外机接口处和冷媒管焊接处要在气密实验后再进行保温； ●配管连接和穿墙部分必须保温；
●分支组件的保温特别重要，不能留有缝隙，并且要使用专 用的配套保温套，不得用其他代替。
8、室外机安装
4）当机器安装在不同楼层时，特别要注意气流短路；
8、室外机安装
5）室外机安装后必须留出以后维修保养的空间，不要过分 狭小局促；
6）室外机安装后要注意防尘、防杂物，可以用随机的包装 塑料袋进行保护。
9、气密试验（R22）
1）要点：保证24小时内气压保持在28kgf/cm2 2）目的：验证配管系统没有泄漏； 3）试验步骤：用氮气对系统液管和气管同时加压
●工作顺序：
4、排水管工程
1）要点：倾斜度至少1/100；
●如果做不到1/100坡度，可考虑使用大一号配管，利用管径做坡度； ●排水管就近排放，尽可能短； ●空调排水管必须与其他水管分开安装，以防止其他水管堵塞时水 倒流入室内机； 特别是与污水管分开安装，以防止异味进入室内。
4、排水管工程
2）单机排水管尺寸选择（VRVⅡ）
7）采用提升水泵时：
●各种室内机水泵提升高度见技术资料； ●排水升程管距离室内机小于300mm， 并可以设置急转弯； ●不需存水弯。
4、排水管工程(提升1~2)
4、排水管工程
8）室内机冷凝水提升泵高度(以接水盘 底为基线)
智能排水装置可使水位落差高达1.1米。
4、排水管工程
9）成组排水管
4、排水管工程
1）要点：排水管向下倾斜。
●排水管道孔应使管道具有向下坡度，至少1/100，同时要考 虑保温的厚度；
空调加氟步骤和方法
空调加氟步骤和方法
空调加氟是指给空调系统加入制冷剂氟利昂（Fluorochlorohydrocarbon，简称F）的过程。
下面是空调加氟的一般步骤和方法：
1. 确定制冷剂不足：首先需要确认空调系统是否确实需要加氟，可以通过以下几个方面来判断：室内温度无法达到设定温度、制冷效果明显变差、制冷循环声音异常等。
2. 检查漏点：在加氟之前，需要先检查空调系统是否存在漏氟的情况。
通常会使用专业的检漏仪器来检测系统的漏点，并进行修复。
3. 排气：在加氟之前，需要将原有的制冷剂排放出来。
这一步是为了确保系统内不会混入不同类型的制冷剂。
4. 连接加氟设备：将加氟设备连接到空调系统的加氟接口上。
加氟设备通常包括压力表、高压管、低压管和加氟瓶。
5. 准备制冷剂：将制冷剂倒入加氟瓶中，并确保充足，一般情况下需要使用电子秤量取适量的制冷剂。
6. 加氟过程：打开加氟设备的阀门，此时高压表和低压表的数据会相应显示空调系统内的压力情况。
根据压力情况，逐步往系统中加入制冷剂。
需要注意的是，
加入制冷剂的同时，需要保持系统的冷凝压力和蒸发压力处于正常范围内，并监测表盘的压力变化。
7. 加氟结束：当加氟过程中的两个表盘显示的压力稳定在适当范围内，并保持一段时间不变化时，可以关闭加氟设备的阀门，加氟过程结束。
需要注意的是，空调加氟是一项涉及到制冷剂和压力等重要参数的操作，如果操作不当可能会对空调系统造成损坏，因此建议由专业的技术人员来进行操作。
空调加氟自己如何操作方法
空调加氟自己如何操作方法
空调加氟是一项需要专业技术的操作，不建议非专业人士自行操作。
正确的操作方法如下：
1. 确认空调不制冷的原因：在加氟之前，首先需要确认空调不制冷的原因。
可能是制冷剂泄露、阀门故障、压缩机损坏等问题，必须先排除故障。
2. 寻找泄露点：使用泡沫清洗剂或氨水溶液来寻找制冷剂泄露的位置。
如果发现泄露点，则应及时修复。
3. 准备加氟设备：加氟设备包括加氟管、加氟罐、真空泵等。
确保设备安全，并保证加氟罐中的制冷剂是干净、纯净的。
4. 调节空调工作模式：将空调设置为制冷模式，并将温度调至最低。
关闭所有门窗，确保空调工作时封闭空间。
5. 连接加氟设备：连接加氟管和真空泵。
确保连接牢固，避免氟气泄漏。
6. 真空抽气：打开加氟罐的阀门和真空泵，开始进行真空抽气。
抽气时间通常为15-30分钟，以确保空调中的空气和水分被完全抽干。
7. 加入制冷剂：关闭真空泵，关闭加氟罐的阀门，并打开空调接口的阀门。
将
制冷剂从加氟罐中缓慢注入空调系统中。
注入量应根据空调的制造厂家和型号来确定。
8. 系统检测：完成加氟后，关闭阀门，断开加氟设备。
重新启动空调，观察是否能够正常制冷。
必要时可使用温度计等工具进行检测。
需要注意的是，空调加氟是一项需要专业技术的操作，非专业人士不具备相应的知识和经验，可能会造成更大的损害或危险。
建议请专业的空调维修人员进行操作。
空调维修家用空调加氟（R22制冷剂）方法步骤教程
空调维修家用空调加氟（R22制冷剂）方法步骤教程
R22 是氟利昂家族的一员，属于氢氯氟烃类。
制冷剂R-22作为当今使用最广泛的中低温制冷剂，广泛用于往复式压缩机，作为工业、商业、家庭空调系统的制冷剂。
还可用来作杀虫剂和喷漆的气雾喷射剂，也可用于生产灭火剂1211；是生产各种含氟高分子化合物的基本原料。
空调加氟前准备
所需材料：空调氟工具一套，制冷剂一瓶
空调加氟工具如下：
空调加氟方法教程
1、将空调开启运转，制冷模式（冬季无法开启制冷，可将感温器放在热水中），加氟管连接外机接口（有两根铜管，加液需要接粗管的接口，如下图）。
2、打开制冷剂钢瓶阀门与压力表的三通阀门（注意：钢瓶正立放置，不要倒立）。
开始加氟，加注一段时间（时间自己控制，不同的空调加注时间不同），关上钢瓶阀门，查看压力表读数（读数会慢慢回落最后静止），夏天一般需要加到0.4-0.5MPa，冬季在0.3MPa左右。
空调加氟完成！
注：如果制冷剂已经漏光，可以定量加氟，按照空调设定的加注量，用秤按照标准加注量加氟，制冷剂种类和加注量在外机上都有标明，可以自己查看下。
空调加氟是保持空调性能的必要措施，但是空调加氟也不是经常发生的事，因此很多业主对于空调加氟的一些常识都不是太了解。
其中空调加氟收费标准都是基本知识，也是用户们都很关注的问
题。
上面向大家介绍了一些空调加氟的知识，希望能够对大家有所帮助。
货车空调加氟操作流程
货车空调加氟操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!货车空调加氟操作流程。
1. 安全检查。
确保车辆已停稳，发动机已熄火，并将驻车制动拉起。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(完整word版)空调加氟安装方案 - 1 - / 16 目录
1、公司简介 ........................................... - 1 - ................................................. 错误!未定义书签。
2、维修设备1台/次，单价。 ............................ - 3 - 3、配件报价 ........................................... - 3 - 4、提供服务质量承诺。 ................................. - 3 - 一、空调检查、检测与加氟 ............................... - 3 - ①空调检查、检测 ................................... - 3 - ②加氟设备 ......................................... - 4 - ③“空调补氟”的操作 ............................... - 5 - ④空调加氟方法 ..................................... - 5 - 三、空调压缩机更换 ..................................... - 6 - ①断开电源 ......................................... - 6 - ②放制冷剂 ......................................... - 6 - ③取下外壳和压缩机引线 ............................. - 7 - ④取下压缩机 ....................................... - 8 - ⑤取下压缩机 ....................................... - 9 - ⑥安装压缩机 ...................................... - 10 - ⑦安装固定螺母 .................................... - 11 - ⑧收尾工作 ........................................ - 12 - 二、自动感应门安装施工 ................................ - 13 - ①施工工艺流程 .................................... - 13 - ②操作工艺 ........................................ - 13 - ③质量标准 ........................................ - 14 - ④成品保护 ........................................ - 16 - 1、公司简介 (完整word版)空调加氟安装方案 - 2 - / 16 有限公司经营范围：技术咨询、技术开发、技术服务、技术转让、技术推广；销售电子产品、通讯设备、机械设备、建筑材料、电器设备、化工产品（除化学危险品和一类易制毒化学品）、五金交电、汽车配件. 本公司以国家有关的法律、法规为依据，以“诚信、专业、敬业、勤业”为公司的经营准则. 我们的经营宗旨：做企业公民，创千万劲旌!为人们生活的更加美好！公司自成立以来,一贯坚持“诚信铸就品质”，坚持以专业化、标准化、规模化为经营理念.我们一贯坚持提供优质的服务，满足客户更高标准的需求，用我们的智慧和汗水竭尽所能，把产品做精. (完整word版)空调加氟安装方案
- 3 - / 16 2、维修设备1台/次，单价. 3、配件报价 4、提供服务质量承诺。 一、空调检查、检测与加氟 ①空调检查、检测 空调缺氟后的现象 ：压缩机连续运转30分钟后，若制冷系统“缺氟"，会出现下述现象： 1、气管阀门发干，用手触摸没有明显的凉感.其原因是制冷剂不足导致蒸发器(完整word版)空调加氟安装方案 - 4 - / 16 内的沸腾终结点提前，使该阀的制冷剂过度增大，阀门的温度升高，大于室外空气的漏点温度。 2、液管阀门结霜.其原因是“缺氟”导致液管内压力下降，沸点降低，使阀门温度低于冰点。 3、打开室内机面板,取下过滤网，可发现部分蒸发器结露或结霜。其原因是由于制冷剂不足，仅仅使部分蒸发器发生了沸腾吸热，使制冷面积相应减少。 4、室外机排风没有热感.其原因是制冷剂不足导致冷凝压力、冷凝温度都降低,排风温度也随之降低。 5、排水软管排水断断续续或根本不排水。其原因是蒸发器制冷面积减少，结露面积也减少，凝结水量降低. 6、室外机气、液阀门有油污,有油污就有泄露。其原因是制冷剂与冷冻油有一定的互溶性，氟从漏点逸出后进入大气中，而油附着在漏点周围. 7、测量空调器的工作电流小于额定电流。其原因是制冷剂不足而使压缩机工负荷减少,电流下降. 8、从室外机充氟口测量的压力低于0.45Mpa.其原因是制冷剂不足导致了蒸发压力下降。 另外，室外机任何一个阀门结霜都属不正常现象；只有液管阀门结霜说明“缺氟”；只有气管阀门结霜说明略微“缺氟”或环境温度过低;两个阀门都结霜说明系统有二次节流现象.
②加氟设备 加氟管（充氟管）、真空压力表带三通阀、开瓶阀(开启阀） (完整word版)空调加氟安装方案
- 5 - / 16 ③“空调补氟"的操作
1、用充氟软管连接制冷剂钢瓶、修理表和充氟口,排除软管内空气。 2、启动压缩机,利用钢瓶与制冷系统压力差充入制冷剂气体（若制冷系统预先抽真空,应在停机状态下先充入制冷剂气体，待压力表指针不再升高时，再启机充氟） 3、充氟过程中观察压力表指针变化。通过间断地充氟使压力表指针维持在0.45-0.5Mpa范围内。 4、试运转30分钟后，空调器应出现上述的正常运转状态。 5、停机后用洗涤灵检查各个泄露疑点.
④空调加氟方法 加氟前的准备工作： 首先将双表头压力表与氟管相接黄色工艺管与氟瓶相接拆下空调三通修理阀帽 空调器三通阀、内置阀蕊、空调加氟管、内置顶针 、将蓝色管套上三通阀工艺口这时打开氟瓶阀门并小开双表头低压氟 排出氟管与氟表中空气约5秒钟后，拧紧加氟管直至顶开三通阀蕊这时可开机运行空调加氟量的判定： 1．根据压力表的读数. 2．听压缩机的声音，加氟多,压缩机重，声音较沉闷，少了反之，一般压缩机有一个正常的负荷，多了可能损坏压缩机，少了可能“制冷效果比”不好。 3．如有电流表可以测试一下压缩机的工作电流，这样做比较理想，而且可以较准的判断加氟量。 4．看室内机的出风凉度，一般出风口在8—15℃之间。 (完整word版)空调加氟安装方案 - 6 - / 16 空调加氟压力 目前大部分家用空调器均采用制冷剂F22 俗称：氟 学名：二氟一氯甲烷 分子式：CHClF2
注：1 制冷剂F22 的对应蒸发温度（绿色圈 F22） 注：2 制冷剂压力（红色圈 此表为低压表 可测数值为 1—10bar） 点：2 当前制冷剂的压力为 5 bar 约5kg/cm2（红色圈） 点:1 在当前压力下 制冷剂F22 的蒸发温度为6℃
三、空调压缩机更换 ①断开电源 由于更换压缩机过程中需要拆除接线端子上的连接线，在更换前应断开空调器电源,使用电源插头供电的空调器应拔下电源插头，使用断路器供电的空调器应向下拉推钮使之断开。
②放制冷剂 更换压缩机时需要使用焊炬焊接吸气管和排气管口，而系统内制冷剂 (R22或R410A)遇到高温明火会产生有毒气体，因此应将系统内制冷剂放空。操作时可使用活扳手松开室外机细管螺母,见下图;系统内的制冷剂由螺母处向外冒出。待放至一定时间感觉气体变弱时，再取下细管的螺母，使室外机二通阀和连接管道均于外界(完整word版)空调加氟安装方案 - 7 - / 16 的大气相通，这样可使系统内制冷剂完全放空。
③取下外壳和压缩机引线 1）、使用十字螺钉旋具取下室外机上顶盖和前侧盖的固定螺钉后，依次取下室外机上顶盖和前侧盖; 2）、此时可以看到压缩机外面设有保温棉（俗秒毛毡），找到固定线后取下保温棉。 3）、由于压缩机底脚螺钉位于后侧盖内，因此还应当取下后侧盖。用8mm固定扳手或尖嘴钳子松开压缩机接线盖的固定螺母后，依次取下螺母和接线盖。 4)、使用手机摄像功能拍照或用笔记录接线端子的引线作用,以便在安装新压缩机后正确安装引线，然后使用尖嘴钳子取下接线端子上的3根引线，再取下顶部接线盖的垫片。 (完整word版)空调加氟安装方案
- 8 - / 16 ④取下压缩机 1、动火，取下排气管和吸气管 1)、用于摸室外机二通阀口，感觉无气体排出时，说明室外机系统内制冷剂已完全放出； 2)、使用焊炬加热压缩机排气管口，当看到管口烧到开始发红，焊接处焊料开始流动时，使用钳子夹住连接铜管向上提起,使连接管道从排气管中拔出， 3）、使用同样方法拔出压缩机吸气管的连接管道。 4)、拔出压缩机排气管和吸气管的管道后，再继续使用焊炬加热管道，使表面剩余焊料充分熔化流动直至掉下,使表面光滑，这样能顺利插入新压缩机的管口。 5）、将连接管道的管口表面处理光滑后，扳动管道使之与压缩机的吸气管口和排气管口分开，防止由于温度过高时再次勃连。
