理正软件计算土石坝渗流稳定
用理正软件计算土石坝渗流稳定的方法1渗流计算1在CAD中绘制土石坝横断面图，图中坝坡下的长垫层为基岩，图例中有两种基岩，根据情况有几种画几种，长度为1.5-2倍坝长，注意不能使用镜像。
绘制时要注意并另存为DXF文件（最好存为最低版本即2000）2进行渗流计算打开理正岩土软件，选择渗流分析计算在选工程中选择软件生成结论的存储位置如上例，计算结论存在e盘考博文件中，确认后弹出下图直接点确认即可。
确认后点增，选择系统默认例题，点确认然后自动弹出下图中对话框然后点击左上角的“辅助功能”选择“读入DXF文件自动生成坡面、节点、土层数据”，弹出以下对话框选择已画好的CAD图打开打开后出现如下对话框，在图上双击后可放大图形，放大后可看到起始点编号（起始点在图中用红圈标出，及上游坝坡起始点）。
坡面线段数及坝坡分为几段，无马道土石坝坡面线段数为3，图例中有9条。
弹出以下对话框，在坡面形状中填写正确的上下游水位节点坐标一栏为理正自动生成坐标，不用修改土层定义一栏如下图，图中不同土性区域数为软件自动生成软件同时为不同区域编号，双击图中土石坝图形放大图形可以看到编号（如下附图2）Kx，Ky为土层的x，y向的渗透系数，同一土层两数相等且等于土层渗透系数，对应区号输入渗透系数（渗透系数由地质资料中查找）α值若无资料则都为0计算即可。
附图2面边界条件中，同样双击放大土石坝剖面图可以看到节点编号，顺时针输入计算所需要的坡面信息（即始末节点编号），面边界个数及浸润线可能经过的面，即上游所有水面线以下的坡面加上坝基上表面，下游所有坡面加坝基上表面，如图，蓝色为已知水面线，红色为可能的浸出面.点边界描述项数为2，节点即上下游水面线与坝体的交点，若下游无水则为下游坝脚，取值为0。
计算参数栏为系统默认，不用修改输出结果栏目中，需注意流量计算截面的点数一栏和理正边坡文件接口一栏。
流量计算截面的点数即下游截面所有点和基岩上表面所有点，如本例有5个，且须在右边一栏输入5个节点的坐标，坐标从第二栏节点坐标中查找。
用理正岩土计算边坡稳定性
运用《理正岩土边坡稳定性分析》作定量计算（整理人：朱冬林，2012-2-21）1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！2、为什么要用理正岩土边坡稳定性分析？现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。
这时候，就要辅以定量分析计算来提供证据了。
还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。
我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。
如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。
3、是否好用？很好用。
在保宜项目我一天计算几十个断面，既有效又快。
4、断面图能不能直接从CAD图读入？可以。
只需事先转化为dxf即可（用dxfout命令保存）。
对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。
注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。
5、下面结合实例讲解计算过程，保证学一遍就上手。
以土质边坡计算为例（最常用）进入土质边坡稳定性分析程序“复杂土层土坡稳定计算”，确定（是不是很复杂？放心，纸老虎而已）点选“增”，第一次用就选“系统默认例题”，后面重复计算就可以选“前一个例题”（其它的大家试一下就了解了）读入dxf图（上面是CAD中作好的图，现在要删掉大部分内容，只保留地层线、边界）（对于上图中无足轻重的小夹层，也可以有选择地去掉，以简化断面图）把简化后的剖面图dxfout存为“***大桥SZK45-SZK55.dxf”，（注意，图中除直线段外不能有任何其它图元，而且各个区域必须封闭，否则将来软件就读不了）“是”，读入“***大桥SZK45-SZK55.dxf”右键点击上面窗口中找到左边角点的编号（为边坡计算的坡面角点）或者上图中较低位置的转角点都可，看你对可能剪出范围的理解（很难用文字表述，大家多试两次就明白了），右键菜单窗口里面的几个功能都要试一下，很有用的。
用理正岩土计算边坡稳定性

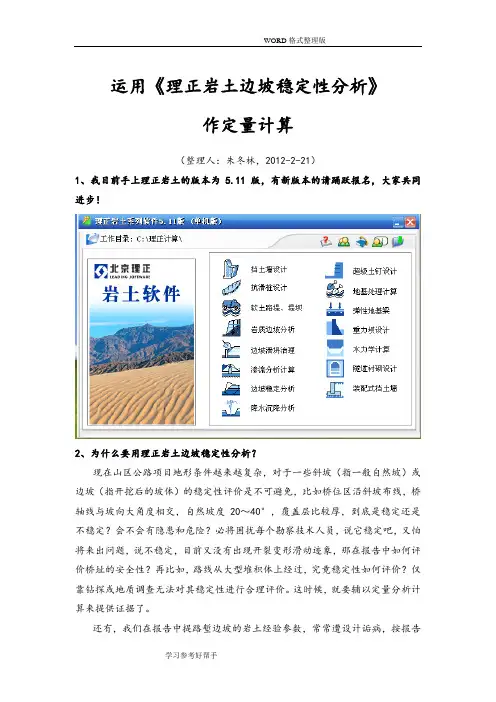

运用《理正岩土边坡稳定性分析》作定量计算（整理人：朱冬林，2012-2-21）1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！2、为什么要用理正岩土边坡稳定性分析？现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。
这时候，就要辅以定量分析计算来提供证据了。
还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。
我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。
如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。
3、是否好用？很好用。
在保宜项目我一天计算几十个断面，既有效又快。
4、断面图能不能直接从CAD图读入？可以。
只需事先转化为dxf即可（用dxfout命令保存）。
对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。
注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。
5、下面结合实例讲解计算过程，保证学一遍就上手。
以土质边坡计算为例（最常用）进入土质边坡稳定性分析程序“复杂土层土坡稳定计算”，确定（是不是很复杂？放心，纸老虎而已）点选“增”，第一次用就选“系统默认例题”，后面重复计算就可以选“前一个例题”（其它的大家试一下就了解了）以前常听说“搜索滑面”强大功能，马上就可以轻松实现了……读入dxf图（上面是CAD中作好的图，现在要删掉大部分内容，只保留地层线、边界）（对于上图中无足轻重的小夹层，也可以有选择地去掉，以简化断面图）把简化后的剖面图dxfout存为“***大桥SZK45-SZK55.dxf”，（注意，图中除直线段外不能有任何其它图元，而且各个区域必须封闭，否则将来软件就读不了）“是”，读入“***大桥SZK45-SZK55.dxf”右键点击上面窗口中找到左边角点的编号（为边坡计算的坡面角点）或者上图中较低位置的转角点都可，看你对可能剪出范围的理解（很难用文字表述，大家多试两次就明白了），右键菜单窗口里面的几个功能都要试一下，很有用的。
用理正岩土计算边坡稳定性
运用《理正岩土边坡稳定性分析》作定量计算（整理人：朱冬林，2012-2-21）1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！2、为什么要用理正岩土边坡稳定性分析？现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。
这时候，就要辅以定量分析计算来提供证据了。
还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。
我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。
如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。
3、是否好用？很好用。
在保宜项目我一天计算几十个断面，既有效又快。
4、断面图能不能直接从CAD图读入？可以。
只需事先转化为dxf即可（用dxfout命令保存）。
对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。
注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。
5、下面结合实例讲解计算过程，保证学一遍就上手。
以土质边坡计算为例（最常用）进入土质边坡稳定性分析程序“复杂土层土坡稳定计算”，确定（是不是很复杂？放心，纸老虎而已）点选“增”，第一次用就选“系统默认例题”，后面重复计算就可以选“前一个例题”（其它的大家试一下就了解了）读入dxf图（上面是CAD中作好的图，现在要删掉大部分内容，只保留地层线、边界）（对于上图中无足轻重的小夹层，也可以有选择地去掉，以简化断面图）把简化后的剖面图dxfout存为“***大桥SZK45-SZK55.dxf”，（注意，图中除直线段外不能有任何其它图元，而且各个区域必须封闭，否则将来软件就读不了）“是”，读入“***大桥SZK45-SZK55.dxf”右键点击上面窗口中找到左边角点的编号（为边坡计算的坡面角点）或者上图中较低位置的转角点都可，看你对可能剪出范围的理解（很难用文字表述，大家多试两次就明白了），右键菜单窗口里面的几个功能都要试一下，很有用的。
理正岩土进行边坡稳定计算步骤
理正岩土边坡稳定计算步骤—深路堑一、新建文件1.打开理正岩土软件，选择边坡稳定分析；2.新建一个计算数据的文件夹，指定工作路径为该文件夹，工程名称根据所做项目编辑，编号可以编为时间。
确定后，选择复杂土层稳定计算。
二、增加项目、导入土层1.选择要计算的高边坡断面桩号（可以一个高边坡段落计算一个断面，选择比较高比较危险的断面），打开将要计算的断面对应的地勘横断面，将设计横断面放到地勘断面上（注意如果两个比例不同的话需要转换一下），如果没有计算断面桩号的地勘，选择临近的、地质较差的一个地勘。
如图：新建一个cad图，将断面复制过去，然后删除所有的文字信息，只留下地层和设计横断面的线条。
注意：（1）无足轻重的小夹层可以删掉，简化断面图；（2）比例应统一调整为1:1000，理正软件计算时单位是按m来的；（3）软件识别的地层必须闭合，所以最后一层需要手动画一个大的框；另外，为了避免识别的岩层混乱，用多段线从上到下或从下到上，从同一个方向往另一个方向，把每个岩层描一遍，描的时候可以适当简化减少交点，然后删除原来的线条。
炸开多段线（必须保证最后图里只有直线，无其他图元），将cad图保存为dxf文件。
如图：——画地层这一步很关键，一定要注意。
2.回到理正岩土软件操作页面，进入界面以后选择“增”，第一个断面选择“系统默认例题”，后面的断面选择“前一个例题”即可；3.选择：左上角辅助功能——读入dxf文件自动形成坡面、节点、土层数据——是——选择要读入的dxf文件选择以后出现以下界面：放大图像，查看边坡坡脚的点号，坡面起始点号就输入坡脚的点号；坡面线段数决定了计算到的坡面位置，输入的数字是边坡线段数+1；我们计算到边坡顶面，以这个图为例就是5+1，输入6，确定。
跳回以下界面：（1）如果图中边坡示意正好是从设计边坡的底面到顶面，如图这样，就代表点号与段落数输入正确，如果不是，就重复上述步骤重新读入dxf，重新输入点号和段落。
基于SLIDE 软件和理正软件的边坡稳定性分析对比研究

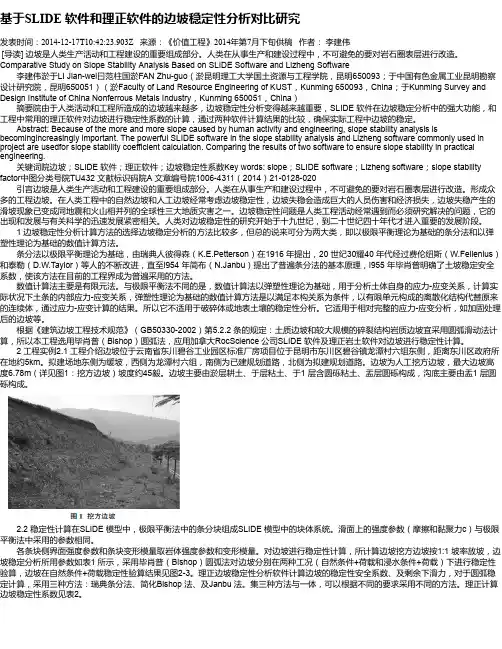

基于SLIDE 软件和理正软件的边坡稳定性分析对比研究发表时间：2014-12-17T10:42:23.903Z 来源：《价值工程》2014年第7月下旬供稿作者：李建伟[导读] 边坡是人类生产活动和工程建设的重要组成部分。
