化工设备图PPT演示文稿
化工设备图
化工设备图
化工设备是用于化工产品生产过程中的合成、分离、结晶、过滤、吸收等生产单元的装备和设备。常用的几种典型化工设备有：容器、反应器、换热器和塔器等。
化工设备图包括总图、装配图、部件图、零件图管口方位图等。
一、化工设备图的内容
化工设备图也是按“正投影法”原理和国家标准《技术制图》、《机械制图》的规定绘制的。因而，机械制图的各种表达方法都适用于化工设备图。但由于化工生产特殊性，化工设备的结构、形状具有某些特点，化工设备图除了采用机械制图的表达方法外，还采用了一些特殊的表达方法。
1、装配图
装配图是化工设备制造、装配、安装、检验等工作的主要图样。应包括以下几方面的内容：
✓ 一组视图。用以表达设备的结构、形状和零部件之间的装配联接关系。
✓ 必要的尺寸。用以表达设备的大小、性能、规格等。
✓ 管口符号和管口表。
✓ 技术特性表和技术要求。用表格形式列出设备的主要工艺特性，如操作压力、温度、物料名称、设备容积等；用文字说明设备在制造、检验、安装等方面的要求。
✓ 明细栏及标题栏。
下图是一张完整的化工设备装配图，列出了装备图应表达的所有内容。
图1 装配图
2、部件装配图及零件图
部件是由若干零件装配而成的独立组成部分，部件装配图是表示其结构、装配关系、加工检验等的图样。
零件图是表示零件的形状、大小、技术要求等的图样。是制造、检验零件的依据。
二、化工设备图的常用表达方法
1、化工设备的特点：
各种化工设备由于化工工艺要求不同，其结构形式、形状大小和安装方式各有差异。但构成设备的基本形体，及所采用的许多通用零部件却有共同的特点。
基本形体以回转体为主。
各部结构尺寸大小相差悬殊。
壳体上开孔和管口多。
广泛采用标准化零部件。
采用焊接结构多。
对材料有特殊要求。
防泄漏安全结构要求高。
2、化工设备图的视图表达特点
2.1 视图配置灵活
第十二章 化工设备图
第十二章 化工设备图
第一节 概 述
在石油化工业的生产中，使用如容器、反应罐、热交换器及塔器等各种设备，以进行如加热、冷却、吸收、蒸馏等各种化工单元操作，这些设备通常称为化工设备。
化工设备的设计、制造以及安装、检修和使用，均需通过图样来进行。因此，石化工业的技术人员必须具有绘制及阅读化工设备图样的能力。
完整成套的化工设备施工图样，通常包括化工设备的装配图、部件图、零件图等。本章所述的化工设备图是化工设备装配图的简称。
化工设备图用来表示一台设备的结构形状、技术特性、各零部件间的装配联接关系，以及必要的尺寸等。与机械装配图一样有一组图形、必要的尺寸、零部件序号、技术要求、明细表及标题栏等内容，另外还有两项内容：
(1)接管口序号和管口表。设备上所有的接管口均用英文字母顺序编号，并用管口表列出各管口的有关数据及用途等内容。
(2)设备技术特性表。用表格形式列出设备的设计压力、设计温度、物料名称、设备容积等设计参数，用以表达设备的主要工艺特性。
第二节 化工设备的视图
化工设备的视图表达方法要适应化工设备的结构特点，因此在叙述表达方法前，首先必须了解化工设备的基本结构及特点。
一、化工设备的结构特点
不同种类的化工设备其构造不同，选用的零部件也不完全一致，但不同设备的结构却有若干共同的特点。现以图12—1所示的容器为例说明如下：
1) 设备主壳体以回转体为主，且尤以圆柱体居多，如图12—1中所示的6号筒体。
2) 设备主体上有较多的开孔和接管口，为联接管道和装配各种零部件。如图12—1中所示，容器顶盖的2号人孔和5号接管口，筒体上则有l号液面计的4个接管口。
3) 设备中的零部件大量采用焊接结构。如图12—1中简体由钢板弯卷后焊接成形，筒体与封头、接管口、支座、人孔等的连接也都采用焊接结构。
4) 常采用较多的通用化标准化零部件。如图12—1中的8号封头、4号法兰、是标准化的零部件。常用的化工零部件的结构尺寸可在相应的手册中查到。

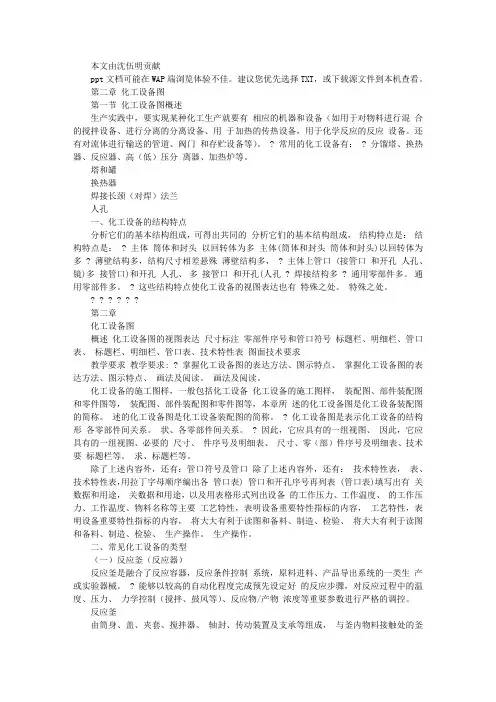

2 第二章 化工设备图
本文由沈伍明贡献
ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。
第二章 化工设备图
第一节 化工设备图概述
生产实践中，要实现某种化工生产就要有 相应的机器和设备（如用于对物料进行混 合
的搅拌设备、进行分离的分离设备、用 于加热的传热设备，用于化学反应的反应 设备。还
有对流体进行输送的管道、阀门 和存贮设备等）。 ? 常用的化工设备有： ? 分馏塔、换热
器、反应器、高（低）压分 离器、加热炉等。
塔和罐
换热器
焊接长颈（对焊）法兰
人孔
一、化工设备的结构特点
分析它们的基本结构组成，可得出共同的 分析它们的基本结构组成， 结构特点是： 结
构特点是： ? 主体 筒体和封头 以回转体为多 主体(筒体和封头 筒体和封头)以回转体为
多 ? 薄壁结构多，结构尺寸相差悬殊 薄壁结构多， ? 主体上管口 (接管口 和开孔 人孔、
镜)多 接管口)和开孔 人孔、 多 接管口 和开孔(人孔 ? 焊接结构多 ? 通用零部件多。 通
用零部件多。 ? 这些结构特点使化工设备的视图表达也有 特殊之处。 特殊之处。
? ? ? ? ? ?
第二章
化工设备图
概述 化工设备图的视图表达 尺寸标注 零部件序号和管口符号 标题栏、明细栏、管口
表、 标题栏、明细栏、管口表、技术特性表 图面技术要求
教学要求 教学要求: ? 掌握化工设备图的表达方法、图示特点、 掌握化工设备图的表
达方法、图示特点、 画法及阅读。 画法及阅读。
化工设备的施工图样，一般包括化工设备 化工设备的施工图样， 装配图、部件装配图
和零件图等， 装配图、部件装配图和零件图等，本章所 述的化工设备图是化工设备装配图
的简称。 述的化工设备图是化工设备装配图的简称。 ? 化工设备图是表示化工设备的结构
形 各零部件间关系。 状、各零部件间关系。 ? 因此，它应具有的一组视图、 因此，它应
具有的一组视图、必要的 尺寸、 件序号及明细表、 尺寸、零（部）件序号及明细表、技术
第八章 化工设备图
幻灯片1
第八章 化工设备图
化工设备是用于化工、医药产品生产过程中各种单元操作（如合成、加热、吸收、蒸馏等）的装置和设备。常见的典型化工设备有容器、反应器、换热器、塔器等，如图8-1所示。
容器——用来储存物料，以圆柱形容器应用最广。
反应器——通常又称为反应罐或反应釜，主要用来使物料在其中进行化学反应。
换热器——用于冷、热介质的热交换，达到加热或冷却的目的。
塔器——用于吸收、精馏等单元操作，多为细而高的圆柱形立式设备。
表示化工设备的形状、大小、结构和制造安装等技术要求的图样称为化工设备图。本章将介绍化工设备图的知识。
幻灯片2
图8-1 常见的化工设备
幻灯片3
图8-1 常见的化工设备
幻灯片4
第一节 概述
一、化工设备图的作用和内容
图8-2是容器类设备——计量罐的设备图，它的作用是用来指导设备的制造、装配、安装、检验及使用和维修等。
从图中可见，一张化工设备图应有以下内容：
一组视图 必要的尺寸
零部件编号及明细栏
管口符号和管口表
技术特性表
技术要求
标题栏
幻灯片5
图8-2 计量罐的设备图
幻灯片6
二、化工设备的零部件
化工设备上的零部件大部分已经标准化。图8-2所示的计量罐，由筒体、封头、人孔、管法兰、支座、液面计、补强圈等零部件组成。这些零部件都已有相应的标准，并在各种化工设备上通用。下面简要介绍几种通用的零部件，更深入的了解可参阅相应的标准和专业书籍。
（一）筒体和封头
筒体与封头一起构成设备的壳体。筒体一般由钢板卷焊而成，直径较小的（<500mm）或高压设备的筒体一般采用无缝钢管。
椭圆形封头最常见，如图8-3（a）。
（b）
（c）
（a）
图8-3 椭圆形封头
幻灯片7
化工设备零件图绘制培训课件
化工设备零件图绘制培训课件
1. 介绍
化工设备是化学工程中的重要组成部分，其零件图绘制是进行设备设计、制造和维修的关键工作之一。本课件将介绍化工设备零件图绘制的基础知识和技巧，帮助学习者掌握绘制化工设备零件图的能力。 2. 基础概念
2.1 设备零件图的定义
设备零件图是将化工设备的各个零件按照比例绘制出来，并标注尺寸、形状、材料等信息的图纸。设备零件图通常由三个视图组成：平面图、正视图和侧视图。
2.2 设备零件图的作用
设备零件图在化工设备的设计、制造和维修过程中发挥重要作用，具体包括以下几个方面： • 设计指导：零件图可以明确设备各个零件之间的关系和安装方式，为设计人员提供指导。
• 制造依据：零件图可以作为制造工艺的依据，帮助制造人员了解零件的加工要求和顺序。
• 维修指南：零件图可以作为设备维修过程中的指南，帮助维修人员了解设备结构和拆装方式。 3. 绘制步骤
3.1 收集设计资料
在绘制设备零件图之前，需要收集设计资料，包括设备的整体结构、各个零件的尺寸和材料等信息。设计资料的准确性对于绘图的质量至关重要。
3.2 绘制平面图
平面图是设备零件图中最基础的部分，它表示设备在水平面上的截面。在绘制平面图时，需要清晰地展示设备的各个零件和它们之间的关系。可以使用CAD软件来绘制平面图，也可以手工绘制。
3.3 绘制正视图和侧视图
正视图是设备零件图中的一个重要视图，它表示设备的正面视角。侧视图表示设备的侧面视角。绘制正视图和侧视图时，需要根据设计资料准确地体现设备的形状和尺寸。
3.4 标注尺寸和材料信息
绘制设备零件图时，需要在图纸上标注零件的尺寸和材料信息。这些信息对于制造和维修过程中的工作十分重要，确保制造出符合要求的零件和正确进行设备维修。
4. 绘图技巧
4.1 使用CAD软件
CAD软件是绘制设备零件图的常用工具，它能够提高绘图效率和绘图质量。学习者可以通过学习CAD软件的基本操作和常用功能，如绘制线段、矩形、圆形等，来提高绘图技巧。 4.2 严格按照比例绘制
认识化工设备
认识化工设备.txt有谁会对着自己的裤裆傻笑。不敢跟他说话 却一遍一遍打开他的资料又关上。用了心旳感情，真旳能让人懂得很多事。╮如果有一天,我的签名不再频繁更新,那便证明我过的很好。 本文由seedinshell贡献
ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。
认识化工设备
第一节 第二节 第三节 第四节 第五节 第六节 化工设备及应用 化工设备的特点 化工设备的基本要求 压力容器结构与分类 压力容器常用材料及其选择 压力容器常用规范简介
1
第一节 化工设备及应用 石化企业的雄姿
2
第一节 化工设备及应用 石化企业的雄姿
3
第一节化工设备及应用 化工设备应用广泛
化工设备是化工工艺的基础, 是实现化工生产的重要工具 化工设备是化工工艺的基础
是实现化工生产的重要工具
4
第二节 化工设备的特点
1. 功能原理多样化 2. 外壳多为压力容器 外壳多为压力容器 化工—机械— 3. 化工—机械—电气一体化 4. 设备结构大型化
5
化工设备: 化工设备:
是化工工艺的基础, 是化工工艺的基础, 是实现化工生产的重要工具。
压力容器： 压力容器： 承受一定压力载荷，与外界形成一个封闭系统的外壳。 承受一定压力载荷，与外界形成一个封闭系统的外壳。 压力容器特点： 压力容器特点： 在高温、高压、高真空、低温、强腐蚀条件下操作， 在高温、高压、高真空、低温、强腐蚀条件下操作， 工艺条件苛刻和恶劣，安全性要求极高。 工艺条件苛刻和恶劣，安全性要求极高。
6
压力容器的安全
7
压力容器的安全
8
第三节 化工设备的基本要求
1.安全可靠性要求 1.安全可靠性要求
化工设备必须具有足够的强度 刚度，良好的韧性 化工设备必须具有足够的强度和刚度，良好的韧性、耐 强度和 韧性、 腐蚀性和可靠的密封性。 和可靠的密封性 腐蚀性和可靠的密封性。
化工制图-化工设备装备图
湖南化工职业技术学院精品课程 化工制图
1 第七章 化工设备装配图
化工设备是化工生产的重要技术装备。
动设备：通常称为化工机器，如：压缩机、循环机、鼓风机、化工设备 泵等。
静设备：通常称为化工设备，如：高、中低压容器、热交换器、反应器、塔器等、
化工设备装配图——表示化工设备的形状、结构、大小、性能和制造安装等技术要求的图样。简称化工设备图。
由于化工生产的特殊要求，化工设备的结构形状具有某些特点，因此，化工设备装配图除了采用机械图的表达方法外，还采用了一些特殊的表达方法。
湖南化工职业技术学院精品课程 化工制图
2
第一节 化工设备装配图的内容
一张完整的化工设备装配图，应包括以下基本内容：
一、一组视图
用以表达化工设备的工作原理、各零部件间的装配关系和相对位置、以及主要零件的基本形状。
二、必要的尺寸及标注
标注尺寸时，除遵守国家标准《技术制图》与《机械制图》中的有关规定外，应结合化工设备的特点，做到完整、清晰、合理，以满足化工设备制造、检验和安装的要求。
1、尺寸种类
（1）特性尺寸 湖南化工职业技术学院精品课程 化工制图
3 湖南化工职业技术学院精品课程 化工制图
4 反映化工设备的主要性能、规格的尺寸
（2）装配尺寸
表示零部件之间装配关系和相对位置的尺寸
（3）安装尺寸
表明设备安装在基础上或其他构架上所需的尺寸
（4）外形（总体）尺寸
表示设备总长、总高、总宽（或外径）的尺寸，以确定改设备所占的空间
化工设备课件-化工设备概述
化工设备课件-化工设备概述
本文由zhangzl1988116贡献
ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。
第一章 化工设备概述
目 录
1 2 3
化工设备的应用、类型及基本要求 化工设备的应用、 化工设备常用材料 压力容器的类型及规范介绍
第一节 化工设备的应用、类型及基本要求 化工设备的应用、
一、化工设备的应用
● 典型炼油、化工生产装置所需的化工设备 典型炼油、
序号 1 2 生产装置名称 常减压 催化裂化 所需的主要设备 加热炉、分馏塔、 加热炉、分馏塔、换热器 空气冷却器、 空气冷却器、 各种油泵 加热炉、反应器、沉降器、 加热炉、反应器、沉降器、 再生器、旋风分离器、分馏塔、 再生器、旋风分离器、分馏塔、 空气冷却器、离心式鼓风机、 空气冷却器、离心式鼓风机、 各种油泵、 各种油泵、各类容器
序号
3 4 5
生产装置名称
催化重整
所需的主要设备
6 7
8
加热炉、分馏塔、反应器、 加热炉、分馏塔、反应器、 抽提塔、各种换热器、 抽提塔、各种换热器、各种油泵 加热炉、抽提塔、蒸发器、 溶剂脱沥青 加热炉、抽提塔、蒸发器、 丙烷压缩机、 丙烷压缩机、各种油泵 加热炉、各类塔器、 润滑油脱蜡 加热炉、各类塔器、转鼓式真 空过滤机、套管结晶器、离心式 空过滤机、套管结晶器、 空气压缩机、 空气压缩机、各种泵 加热炉、反应器、分馏塔、 合成氨 加热炉、反应器、分馏塔、 压缩机、换热设备、 压缩机、换热设备、各种泵 反应器、各种塔器、蒸发器、 丁烯氧化脱氢生产丁二烯 反应器、各种塔器、蒸发器、 空气压缩机、混合器、废热锅 空气压缩机、混合器、 炉、各种泵 加热炉、反应器、压缩机、 乙烯催化水合生产乙醇
加热炉、反应器、压缩机、 分馏塔、洗涤塔、各种泵 分馏塔、洗涤塔、
● 化工设备的应用
化工设备不仅用于化工和炼油生产中， 化工设备不仅用于化工和炼油生产中，而且在 轻工、医药、食品、冶金、能源、 轻工、医药、食品、冶金、能源、交通等工业部门也有 着广泛的应用。 着广泛的应用。
化工设备培训ppt页
化工设备培训
生产办 信化学
CHANGXIN CHEMICAL lil东庆云长信化学科技有限公司
二O—六年十月十五日
化工设备目录
第一节化工设备及应用 第二节化工设备的特点 第三节化工设备的基本要求 第四节压力容器结构与分类 第五节泵的操作及注意事项
信化学
CHANGXIN CHEMICAL
第六节 通用配件介绍
信化学
CHANGXIN CHEMICAL
化工设备及应用
Almosph^c & ugwm 也耐则 5
信化学
CHANGXIN CHEMICAL
第一节化工设备及应用
化工设备是化工工艺的基础,是实现化工生产的重要工具
功能原理多样化
外壳名为压力容器
化工一机械一电气一体化 设备结构大型化
信化学第二节化工设备的特点
CHANGXIN CHEMICAL
化工设备
是化工工艺的基础，是实现化工生产的重要工具。我厂通常把化工设备划 分为：静止设备和动力设备两种。静止设备包括压力容器和普通容器，动力
设备大多为泵和风机等。
压力容器
承受一定压力载荷，与外界形成一个封闭系统的外壳。
压力容器特点 在高温、高压、高真空、低温、强腐蚀条件下操作,
工艺条件苛刻和恶劣，安全性要求极高。
CHANGXIN CHEMICAL
击穿5个
氯外泄,
日国内某液化气站400M3
引发3个球罐和一个卧罐爆炸
32600吨液化气燃烧
54人伤 储罐爆炸
5000只气瓶爆炸
死亡 爆炸5个
59人死亡 10200公斤液
779人 1979年9月7日国内某电化厂4* 5升液氯 钢瓶爆炸
波及7公里范围
严重中毒。
1979 年 12 月1
信化学
CHANGXIN CHEMICAL 压力容器的安全
125000人中毒 W VW r ■ VW VW w VW W -W ■ w F ■ • . ••，. ▼ P 〜 P * v r r ▼・ r r ww WW w ■ VW w W ■■ VW «W — r ▼▼▼■L VW r ” — . v ■ p v V ” y ” J ▼ F ^w ▼ y ▼▼ p r ▼
