上海城市降雨径流污染时空分布与初始冲刷效应_常静
第25卷 第6期2006年11月地 理 研 究GEOGRAPHICAL RESEARCHVol.25,No.6Nov.,2006
收稿日期:2006-02-20;修订日期:2006-05-22 基金项目:国家自然科学基金资助项目(40131020,49801018);教育部高等学校骨干教师资助计划项目;中国博士后基金资助项目(2005037135) 作者简介:常静(1980-),女,山西晋城人,博士研究生。主要从事城市多界面环境过程研究。E-mail:cjing1221@163.com *通讯作者:刘敏(1964-),男,内蒙古自治区土左旗人,教授,博士,博士生导师。从事城市环境过程,环境地球化学与污染生态研究。E-mail:mliu@geo.ecnu.edu.cn上海城市降雨径流污染时空分布与初始冲刷效应
常 静1,刘 敏1*,许世远1,侯立军2,王和意1,BalloSiaka1
(1.华东师范大学资源与环境科学学院教育部地理信息科学重点实验室,上海200062;2.华东师范大学河口海岸科学研究院,上海200062)
摘要:选取上海市中心城区典型功能区监测降雨事件,研究降雨径流污染时空变化及初始冲刷效应。研究表明,上海中心城区路面径流主要污染物为TSS和CODCr,超出国家地表水Ⅴ
类标准四倍多;总磷超出Ⅴ类水质标准两倍以上,氮素营养盐也有不同程度的污染。污染物含量在不同功能区之间显示出相似的分布趋势,交通区明显高于其他区域,其次为商业区和工业区,居民区情况较为良好。降雨强度是影响初始冲刷效应的主要因素,强度较大的降雨冲刷效应较为明显;不同功能区之间,商业区初始冲刷效应较强,其次为居民区和工业区,
交通区冲刷强度较弱;TSS和CODCr在商业区和工业区冲刷强度要大于氮磷污染物质;而在交通区和居民区分异特征不明显。关键词:降雨径流污染;时空分布;初始冲刷效应;上海中心城区文章编号:1000-0585(2006)06-0994-09
1 引言
城市化的高速发展使不透水地面面积迅速增加,形成了不同于自然地表的“城市第二
自然格局”,对地表水文过程产生了深刻的影响[1]。在雨季特别是暴雨时期,降雨在不透
水地面上迅速转化为径流,冲刷和挟带大量污染物质进入地表水体,形成典型的非点源污
染,成为影响城市受纳水体水质下降及河口污染的重要因素[2]。美国EPA已在1993年将
城市地表径流列为导致全美河流和湖泊污染的第三大污染源[3]。在我国随着生活点源和工
业点源的有效控制,非点源污染也已成为水体污染的主要因素之一,受到越来越多的关注
和研究[4]。
国外从20世纪70年代起就对城市降雨径流污染及其控制展开了大量研究,在污染物
时空分布、初始冲刷效应(FirstFlushEffect)与径流模型开发等方面都取得了值得借鉴
的成果[5～11]。我国在流域尺度上的非点源污染的研究与模型应用方面也成果颇丰[12],但
对从城市区域尺度出发,以“不透水下垫面”为特征的城市径流非点源污染研究起步较
晚,近年来才在北京、上海、西安等地相继开展起来,且内容多集中在径流污染物排放特
征、污染指标相关性和负荷模型计算等方面[13～25],缺乏对污染物初始冲刷效应的定量研 6期常 静等:上海城市降雨径流污染时空分布与初始冲刷效应995
究,涉及其机理分析的就更少。鉴于此,本文以上海中心城区为研究区域,引用国外研究
中通用的降雨场次污染物浓度(EMC)及初始冲刷概念,定量研究降雨径流污染的时空
分异特征及其初始冲刷效应,以促进我国城市降雨径流污染的研究,为非点源污染的控制
与管理提供科学依据。
2 材料与方法
2.1 研究区域概况
上海地势平坦,是典型的平原河网城市,属北亚热带季风气候,平均年降雨量为
1122.6mm,70%的雨量集中在4到9月的汛期,平均每年发生暴雨3.1次,常造成水涝
或市区积水[26]。上海城市化进程迅速,中心城区由包括普陀、卢湾、徐汇等在内的9个
区组成,2002年不透水面积比例已达到75%以上[13]。目前,在苏州河整治工程已进入第
三期,点源污染已初步控制的背景下,汛期尤其是暴雨径流对地表水体环境所造成的危害
更凸现其严重性。
2.2 采样点的选择
图1 上海中心城区降雨径流采样点位置Fig.1 SkatchmapofsamplingsitesincentralShanghaiCity 作为一种典型的非点源污染,径
流污染物主要来自大气降尘、交通行
为、道路磨损、建筑活动等污染源。
土地利用类型是影响地表径流污染的
重要因素,如交通区路面沉积物与车
辆交通行为、交通流量等因素有关,
工业区路面沉积物与工业活动类型有
密切关系。本文以上海中心城区为
例,在分析其土地利用及功能区划的
基础上,选择有代表性的典型功能区
作为研究区域,根据道路雨水口设置
特征,在每个功能区内分别遴选汇水
面积在700～720m2之间的雨水口汇
水区路面作为径流采样点,采样点位
置与环境特征如图1和表1所示。
表1 降雨径流采样点位置及环境特征
Tab.1 SamplingsitesindifferentfunctionareasofcentralShanghaiCity
功能区采样地点环境特征交通区中山北路与长宁路交界城市内环线,交通流量(67774车次/12hr)商业区淮海中路与陕西南路交界传统繁华商业中心,客流量日均80万人次工业区桃浦工业区20世纪50年代建设的市级老工业区,以化学工业为主
居民区华东师大一村20世纪70年代以来中等密度居民小区
2.3 样品采集与分析
降雨径流采样点设于道路雨水口,降雨产流开始即用2L聚乙烯瓶采集径流水样,时间间隔为5min,同时用自雨量计记录降雨强度。样品在规定的24h保存时间内,按照国996 地 理 研 究25卷
家环境监测标准方法进行污染指标的测试[27],方法分别为:悬浮物(TSS)用0.45μm滤膜
过滤,经103～105℃烘干称重;重铬酸盐法测定化学需氧量(CODCr);纳氏试剂光度法测
定氨氮(NH3-N);镉柱还原法测定硝酸盐氮(NO-3-N);N-(1-萘基)-乙二胺光度法测定亚
硝酸盐氮(NO-2-N);钼酸铵分光光度法测定总磷(TP)。实验误差均小于±10%。
2.4 降雨特征与流量计算
以2004年3月21日和6月24日两场降雨为例分析污染物时空分布和初始冲刷效应,
降雨特征见图2。3月21日降雨前期干旱时间仅为1天,降雨强度较小且较为均匀,历时
75分钟,总雨量为8.84mm,平均及最大雨强为0.68mm/5min和1.2mm/5min,由于当
时采样条件所限,该次降雨仅采集了前50分钟径流水样。6月24日降雨为典型的暴雨,
平均和最大雨强分别为2.6mm/5min和6.2mm/5min,总雨量27.18mm,历时50分钟,
前期干旱时间为6天。
由于汇水区域均为沥青路面,雨水满足填洼后基本全转化为径流,不考虑下渗损失,
且汇流面积较小,地貌、坡度类型相对一致,采用区域综合径流系数为0.9,雨水口径流
量按国家室外排水规范中雨水管道系统合理化公式计算[25]:
Q= F q(1)
式中,Q为雨水口径流量(L/min), 为径流系数;F为汇水面积(m2);q为降雨强
度(mm/min);雨量特征及径流量数据如图2所示。
图2 典型降雨事件降雨-流量变化曲线Fig.2 Rainfallhyetographsandpavementhydrographsfortworainfall-runoffevents
3 结果与讨论
3.1 径流污染的时间变化
污染物的冲刷过程是一个复杂的动态过程,受降雨特征、污染物特征、路面状况等多
种因素的影响[6]。土地利用和降雨前期干旱时间长短决定了污染物的初始含量,而降雨强
度则对冲刷过程影响较大[7]。
图3为两场降雨污染物浓度随时间的变化,可以看出,污染物浓度基本上随降雨时间
表现出下降趋势。由于3月21日降雨及流量变化相对较为均匀,因此其污染物浓度变化
幅度也较小;而6月24日由于前期干旱时间较长,雨强较大,其污染物量普遍高于3月
21日,浓度下降随时间变化也较为明显。以TSS为例,6月24日在4489～1108mg/L之
间,3月21日为1876～775mg/L。图中也可以看出,由于6月24日降雨在30分钟时流
量逐渐增大达到峰值,因此在此时间内污染物浓度也出现了一个较明显的上升阶段。总体而言,交通区污染明显高于其他区域,但波动性较大。 6期常 静等:上海城市降雨径流污染时空分布与初始冲刷效应997
图3 径流污染物浓度随降雨过程的时间变化Fig.3 Temporalvariationofpollutantsindifferentfunctionareas
3.2 径流污染的空间分布
3.2.1 事件平均浓度(EMC)定义 在任意一场降雨引起的地表径流过程中,径流中污
染物的浓度随时间变化很大,因此需要对一场降雨径流的污染负荷做出总体评价。美国环
保局于1979到1983年间设立国家城市径流项目(NURP),核心内容即为提出“降雨径流
事件平均浓度”(EventMeanConcentration),用来表示在一场降雨径流全过程排放中某污
染物的平均浓度[2]。随后美国地质调查局(USGS)更新了EMC资料,被广泛地用于评
估城市降雨径流污染负荷、管理措施有效性及其对受纳水体的影响[3]。EMC实质上是一
场降雨径流全过程样品污染浓度的流量加权平均值,如下式所示:
EMC=MV=∫t0CtQtdt
∫t0Qtdt=∑n
i=1QiCi
∑n
i=1Qi(2)
式中,EMC为污染物降雨事件平均浓度(mg/L);M为整个降雨过程中总污染物含
量(g);V为相对应的总径流量(L);t指径流时间(min);Ct指随时间变化的污染物含量
(mg/L);Qt指随时间变化的径流速率(L/min);n指t时间段内径流取样次数;Qi指i次998 地 理 研 究25卷
取样时的径流速率(L/min);Ci指i次取样时的污染物含量(mg/L)。在实际研究中,
由于水质指标的监测是非连续性的,以5分钟为时间间隔,因此在计算过程中,以每个样
品对应的径流量为权重,计算其污染物浓度的流量加权平均值作为污染物在此次降雨径流
事件过程中的平均浓度。
3.2.2 典型降雨EMC分析 应用上述方法计算以上两场降雨径流污染EMC值分布,结
果如表2所示。总体而言,上海中心城区路面径流主要污染物为TSS和CODCr,超出国
家地表水Ⅴ类标准四倍多,总磷超出Ⅴ类水标准两倍以上,氮营养盐也有不同程度的污
染。6月24日TSS、CODCr浓度高出3月21日两倍多,总磷也高出近一倍,而氮素营养
盐污染水平差别不大。污染物在不同功能区之间显示出较为相似的分布特征,交通区明显
高于其他区域,其次为商业区和工业区,居民区污染浓度值最低,这与图3污染物时间变
化反映出来的结果相一致。
表2 上海中心城区降雨径流污染物EMC值Tab.2 EMCvaluesofpollutantsindifferentfunctionsofShanghaiCity
污染物浓度(mg/L)TSSCODCrTPNH3-NNO-3-NNO-2-N
2004-03-21交通区854.98831.640.812.050.870.43商业区570.89385.070.371.820.450.17工业区361.44125.490.261.040.250.09居民区90.69100.40.440.640.620.242004-06-24交通区2607.73665.771.202.320.340.23商业区828.86511.431.372.340.360.05工业区800.37387.570.851.540.710.17居民区770.75200.430.411.090.230.24平均值交通区1731.355748.7051.0052.1850.6050.33商业区699.875448.250.872.580.4050.11工业区580.905256.530.5551.290.480.13居民区430.72150.4150.4250.8650.4250.24国家地表水环境Ⅴ类标准200400.4210-
地表水环境质量综合分析中降雨径流变化的影响识别
146ECOLOGY区域治理
作者简介：郑文萍，生于1993年，硕士，研究方向为水环境污染治理。地表水环境质量综合分析中降雨径流变化的影响识别
广东省环境科学研究院 郑文萍
摘要：水质评价是当前水环境质量管理的重要支撑。水质综合评价方法逐渐由断面评价向流域综合评价转变。因此，气候发生了巨大的变化，
流域内降雨与径流的关系也呈现出动态变化的过程，逐渐引起人们的关注。由于流域内降雨和径流的关系与人们的正常生产生活密切相关，有
必要对其有比较充分的了解，从而为经济发展和社会进步做出更大的贡献。
关键词：地表水环境；质量综合；降雨径流；影响识别
中图分类号：X824 文献标识码：A 文章编号：2096-4595（2020）13-0146-0002
人类活动和自然水循环过程都会影响地
表水的质量，
地表水按排放方式可分为点污
染源(工业废水、城市污水、水产养殖污染
源等)和地表污染源(土壤侵蚀、农业耕作、
农村污水等)。
其中，
自然降雨的非点源污
染相对更为复杂。
降雨通过植物、建筑物和
下垫面坑洼的截流过程产生径流。
径流越大，
地表污染物的侵蚀越强烈，
对水质的影响越
大。
气候变化将对降水和蒸发产生巨大影响，
因此，
相关人员要不断减少气候变化对水文
资源造成的影响，
提高水文资源的开发、管
理和利用水平，
以提高中国经济发展的速度。
一、流域降雨径流关系的变化现状
（一）降雨量的变化不太明显，
但径流
量变化较为明显
20世纪80年代以来，
中国大部分流域
年平均降雨量呈现相对稳定的变化趋势，
但
径流系数和径流量呈现明显地减少趋势。
这
导致降雨与径流的关系发生了显著的变化，
即在相同的条件和年降水量条件下，
径流量
减少。
（二）径流峰谷值的出现和降雨之间不
同步，
变化幅度有所不同
通过对历年平均降雨量的分析，
可以发
现中国盆地降水的变化趋势相对平缓，
呈现
出轻微下降的特征。
年平均径流量呈逐年减
少趋势，
且存在一定的滞后性，
滞后性大于
降雨量的变化。
即使平均降雨量相似或同一
连续降雨条件下典型泵站放江污染特征分析
第４０卷第２期２０１９年 ３月水生态学杂志JournalofHydroecologyVol．４０,No．２Mar． ２０１９
DOI:１０．１５９２８/j．１６７４３０７５．２０１９．０２．００４
收稿日期:２０１７０３２７基金项目:上海市环境保护局科研项目(沪环科２０１５１１,２０１８１８).
作者简介:康丽娟,１９７９年生,女,博士,主要从事水污染控制研究.EＧmail:kanglj＠saes．sh．cn连续降雨条件下典型泵站放江污染特征分析
康丽娟,曹 勇
(上海市环境科学研究院,上海 ２００２３３)
摘要:鉴于上海市中心城区地表径流采用强排模式,由泵站排入受纳河道,常引起河道阶段性黑臭.为明确泵站放江污染对受纳河道的影响程度,选取中心城区典型泵站,在连续降雨期间监测评估了泵站放江水质、水量及其对受纳河道的影响程度.结果表明,在水量上,受连续降雨与泵站运行模式影响,降雨４．５mm时的累积放江水量达６１４１０m３,放江水量达到服务区理论径流量的近７倍.在水质上,五日生化需氧量(BOD５)、高锰酸盐指数(CODMn)、氨氮(NH３ＧN)和悬浮物(SS)事件平均浓度分别为４３．２mg/L、３５．３mg/L、３３．４mg/L和７５０mg/L,
细菌总数(totalbacteria,TB)和大肠菌群(totalcoliforms,TC)事件平均浓度为６．８×１０６CFU/mL和５．７×１０５CFU/mL.对受纳河段而言,放江期间河段流速在３cm/s左右,泵站放江污染物不能快速有效地扩散迁移,污水团在河道形成表观区域性黑臭,在排污口２０m范围内,主要污染物BOD５、CODMn、NH３ＧN和SS平均浓度与泵站放江水质接近,分别为３５．０mg/L、２８．７mg/L、２８．１mg/L和１００．９mg/L;TB和TC平均浓度为３．６×１０６CFU/mL和３．４×１０５CFU/mL.受河网流速影响,泵站排放口上下游样点受泵站放江影响小,相比而言,主要
上海市排水系统雨天出流及地表径流沉降特性初探
上海市排水系统雨天出流及地表径流沉降特性初探
张梦;李田
【期刊名称】《环境污染与防治》
【年(卷),期】2007(029)009
【摘 要】实际SS沉降特性是雨水池、沉淀池设计及优化运行的重要参数.采用累积曲线法测定了上海市典型排水系统雨天出流和地表径流的SS沉降特性.结果表明:地表径流中SS的2 h沉降去除率为58%～88%,且SS沉降去除率随SS初始质量浓度增加呈递增趋势;各类排水系统雨天出流中SS沉降速率和沉降去除率在合流制中相对较大,分流制相对较小,混接的分流制介于前两者之间,SS沉降去除率均在50%以上;合流制中COD的2 h沉降去除率为50%～80%.
【总页数】3页(P668-670)
【作 者】张梦;李田
【作者单位】同济大学环境科学与工程学院,上海,200092;同济大学环境科学与工程学院,上海,200092
【正文语种】中 文
【中图分类】X7
【相关文献】
1.合肥市排水系统雨天出流水质监测与分析 [J], 李田;钱静;沈军;阮大康
2.带式真空过滤机过滤溶出沉降槽底流研究 [J], 许学斌
3.垂直锐边孔口的自由出流特性(Ⅲ)孔几何形状对孔流系数的影响 [J], 曹睿;刘艳升
4.垂直锐边孔口的自由出流特性(Ⅰ)流动状态和孔结构参数对孔流系数的影响 [J],
曹睿;刘艳升;严超宇;王东升;仵浩
5.上海市排水系统雨天出流的初期效应分析 [J], 谭琼;李田;高秋霞
因版权原因，仅展示原文概要，查看原文内容请购买

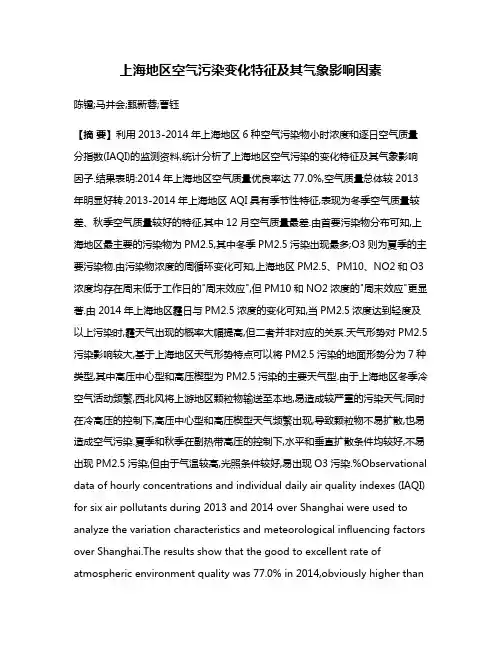

上海地区空气污染变化特征及其气象影响因素
上海地区空气污染变化特征及其气象影响因素
陈镭;马井会;甄新蓉;曹钰
【摘 要】利用2013-2014年上海地区6种空气污染物小时浓度和逐日空气质量分指数(IAQI)的监测资料,统计分析了上海地区空气污染的变化特征及其气象影响因子.结果表明:2014年上海地区空气质量优良率达77.0%,空气质量总体较2013年明显好转.2013-2014年上海地区AQI具有季节性特征,表现为冬季空气质量较差、秋季空气质量较好的特征,其中12月空气质量最差.由首要污染物分布可知,上海地区最主要的污染物为PM2.5,其中冬季PM2.5污染出现最多;O3则为夏季的主要污染物.由污染物浓度的周循环变化可知,上海地区PM2.5、PM10、NO2和O3浓度均存在周末低于工作日的"周末效应",但PM10和NO2浓度的"周末效应"更显著.由2014年上海地区霾日与PM2.5浓度的变化可知,当PM2.5浓度达到轻度及以上污染时,霾天气出现的概率大幅提高,但二者并非对应的关系.天气形势对PM2.5污染影响较大,基于上海地区天气形势特点可以将PM2.5污染的地面形势分为7种类型,其中高压中心型和高压楔型为PM2.5污染的主要天气型.由于上海地区冬季冷空气活动频繁,西北风将上游地区颗粒物输送至本地,易造成较严重的污染天气;同时在冷高压的控制下,高压中心型和高压楔型天气频繁出现,导致颗粒物不易扩散,也易造成空气污染.夏季和秋季在副热带高压的控制下,水平和垂直扩散条件均较好,不易出现PM2.5污染,但由于气温较高,光照条件较好,易出现O3污染.%Observational
data of hourly concentrations and individual daily air quality indexes (IAQI)
for six air pollutants during 2013 and 2014 over Shanghai were used to

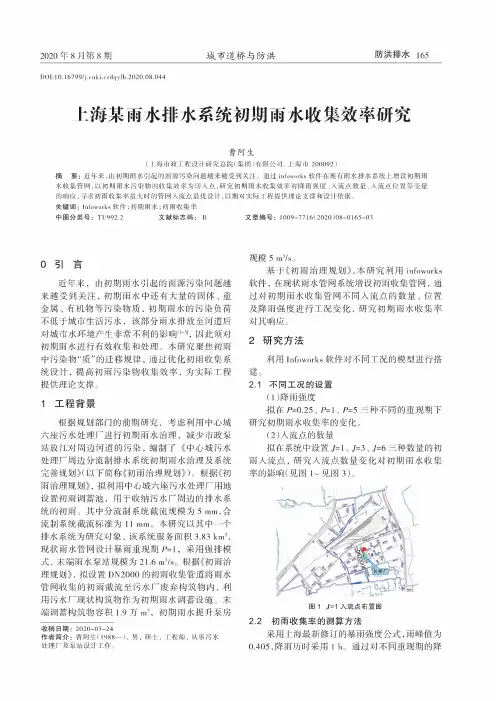

上海某雨水排水系统初期雨水收集效率研究
2020年8月第8期城市道桥与防洪防洪排水165
D01:10.16799/ki.csdqyfh.2020.08.044
上海某雨水排水系统初期雨水收集效率研究
曹阿生
（上海市政工程设计研究总院（集团）有限公司
，上海市
200092}
摘 要：近年来，由初期雨水引起的面源污染问题越来越受到关注。通过
infoworks软件在现有雨水排水系统上增设初期雨
水收集管网，以初期雨水污染物的收集效率为切入点，研究初期雨水收集效率对降雨强度、入流点数量、入流点位置等变量
的响应，寻求初雨收集率最大时的管网入流点最优设计，以期对实际工程提供理论支撑和设计依据。
关键词：
Infoworks软件；初期雨水；初雨收集率
中图分类号：
TU992.2 文献标志码：
B 文章编号：
1009-7716（2020）
08-0165-03
0引言
近年来，由初期雨水引起的面源污染问题越
来越受到关注，初期雨水还有大量的
有物等污染物 初期雨水的污染 ：
污水 雨水排
对 水 的响
E1-3F 对
初期雨水 有效收集和理。研究 初雨
污染物 的 通过优初雨收集系
统设计，提 初雨污染物收集效率，为实际工程
提供理论支撑。
1工程背景
据 的 期研究
污水理 初期雨水理 政
对 的污染 污水
理 流 排水系统初期雨水 理 系统
》（以 初雨理 ） 据《初
雨 理 污水 理
设置初雨 收污水 的排水系
统的初雨。其中分流制系统截流规模为
5
hh,合
流系统流 为11 mm 研究以其中
排水系统为研究对 系统 面 3.83 km2,
现雨水管网设计雨现期
!=1 强排
雨水 为 21.6 m
3/s 据 初雨
理 设置DN2000的初雨收集管 雨水
管网收集的初雨流污水 弃构筑物内
污水厂现构筑物作为初期雨水 设施
构筑物容 1.9万m
3,初期雨水提升泵房
收稿日期：
2020-03-24
作者简介：曹阿（
1988—），男，硕士，工程师，从事污水
处理 设计工作。5 m
3/s。
基于《初雨治理规划》，本研究利用infoworks
2003～2015年上海地区夏季午后短时强降水特征

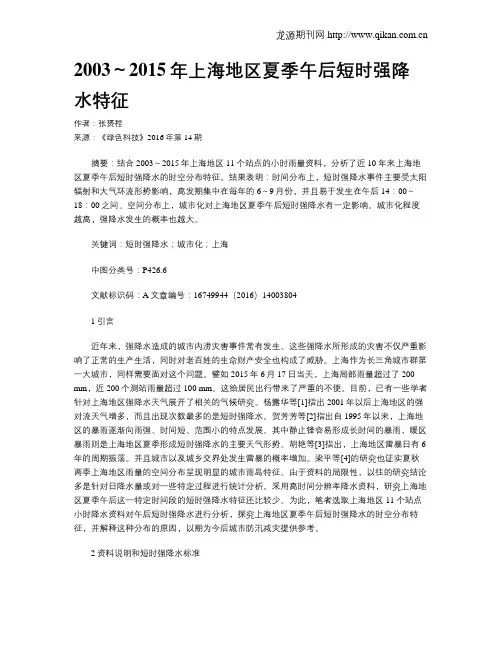

龙源期刊网
2003～2015年上海地区夏季午后短时强降水特征
作者：张赟程
来源：《绿色科技》2016年第14期
摘要：结合2003～2015年上海地区11个站点的小时雨量资料，分析了近10年来上海地区夏季午后短时强降水的时空分布特征。结果表明：时间分布上，短时强降水事件主要受太阳辐射和大气环流形势影响，高发期集中在每年的6～9月份，并且易于发生在午后14：00～18：00之间。空间分布上，城市化对上海地区夏季午后短时强降水有一定影响。城市化程度越高，强降水发生的概率也越大。
关键词：短时强降水；城市化；上海
中图分类号：P426.6
文献标识码：A文章编号：16749944（2016）14003804
1引言
近年来，强降水造成的城市内涝灾害事件常有发生。这些强降水所形成的灾害不仅严重影响了正常的生产生活，同时对老百姓的生命财产安全也构成了威胁。上海作为长三角城市群第一大城市，同样需要面对这个问题。譬如2015年6月17日当天，上海局部雨量超过了200
mm，近200个测站雨量超过100 mm。这给居民出行带来了严重的不便。目前，已有一些学者针对上海地区强降水天气展开了相关的气候研究。杨露华等[1]指出2001年以后上海地区的强对流天气增多，而且出现次数最多的是短时强降水。贺芳芳等[2]指出自1995年以来，上海地区的暴雨逐渐向雨强、时间短、范围小的特点发展。其中静止锋容易形成长时间的暴雨，暖区暴雨则是上海地区夏季形成短时强降水的主要天气形势。胡艳等[3]指出，上海地区雷暴日有6年的周期振荡。并且城市以及城乡交界处发生雷暴的概率增加。梁平等[4]的研究也证实夏秋两季上海地区雨量的空间分布呈现明显的城市雨岛特征。由于资料的局限性，以往的研究结论多是针对日降水量或对一些特定过程进行统计分析。采用高时间分辨率降水资料，研究上海地区夏季午后这一特定时间段的短时强降水特征还比较少。为此，笔者选取上海地区11个站点小时降水资料对午后短时强降水进行分析，探究上海地区夏季午后短时强降水的时空分布特征，并解释这种分布的原因，以期为今后城市防汛减灾提供参考。
上海市城区径流污染及控制对策
上海市城区径流污染及控制对策
上海市城区径流污染及控制对策
摘要：随着城市点源污染控制程度的提高,雨水径流引起的面源污染日益突出.非渗透性地表径流污染成为城市水体污染的`主要来源.对上海市城区非渗透性地表径流进行了为期3年的采样调查,监测了COD、BOD5、SS、NH3-N、TP和TN等污染物指标,并估算了单位面积径流年污染负荷.结合上海市实际情况,提出了城区径流污染控制的综合策略.作 者：李田 林莉峰 李贺 Li Tian Lin Lifeng Li He 作者单位：李田,李贺,Li Tian,Li He(同济大学污染控制与资源化研究国家重点实验室,上海,200092)
林莉峰,Lin Lifeng(林同炎李国豪土建工程咨询有限公司,上海,200092)
期 刊：环境污染与防治 ISTICPKU Journal：ENVIRONMENTAL POLLUTION & CONTROL 年，卷(期)：2006, 28(11) 分类号：X5 关键词：上海市 地表径流 事件平均浓度 污染负荷 控制措施
上海市中心城区初期雨水污染治理策略与案例分析
１６８ 防洪排水 城市道桥与防洪 ２０１２年６月第６期
上海市中心城区初期雨水污染治理策略与案例分析
程晓波
（上海市城市排水有限公司，上海２００２３３）
摘要：该文通过对上海市中心城区现状排水系统的分析，总结了中心城区排水系统运行现状。根据国内外初期雨水污染治理工 程经验，结合上海市初期雨水调蓄处理工程实例，分析了上海市雨水治理设施运行现状及工程效果，并介绍了工程设计的相关经 验．可供同行参考。 关键词：合流制；初期雨水污染；调蓄池；上海市 中图分类号：Ｘ７０３．１ 文献标识码：Ｂ 文章编号：１００￣－７７１６（２０１２）０６—０１６８—０４
１ 背景
１．１排水系统现状
排水系统格局：上海市中心城区已形成合流制
和分流制排水体制并存的格局，合流制排水系统主
要分布于中心城区苏州河沿岸。根据２００２年《上
海市城镇雨水系统专业规划》，全市共规划建设排水
系统３６１个。其中，中心城区规划建设排水系统２８１
个。至２００９年底，全市已建成排水系统２５０个（中心
城区建成２１３个）。其中，合流制排水系统７１个，约
占已建排水系统面积的３１％。
１．２初期雨水污染现状
上海市中心城３大片区、５大干线、２１３个排水
系统的建立使得中心城区点源污染的控制率已达到
８５％。随着点源污染治理的不断完善，中心城区面源
污染对水环境污染贡献率已超过点源污染，而且，随
着时间的推移，这一比例还将继续上升。为此，必须
进一步完善和拓展水环境治理思路，确保水环境质
量持续稳步提高。
根据上海市环科院《污染控制和水源地保护规
划》的研究成果，全市各类面源ＣＯＤ合计３５。５万
ｔ／ａ，其中城镇地表径流面源污染ＣＯＤ ２４．２６万 ａ。
中心城区地表径流面源污染ＣＯＤ ８．６１万 ａ，浦西
６．３８万ｔ，ａ，浦东２．２３万ｔ，ａ。由于地表径流面源污染
短时间高强度集中排放，对地表受纳水体形成高负
荷冲击，水质恶化、不稳定，影响水环境治理成果。
河流滨岸带坡面对降雨径流的污染削减效应——以上海市樱桃河为例
第２８卷第４期 ｖｏ１．２８ Ｎｏ．４ 水资源保护 ＷＡＴＥＲ ＲＥＳＯＵＲＣＥＳ ＰＩ ＣⅡ０Ｎ ２０１２年７月 Ｊｕ１．２０１２
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００４—６９３３．２０１２．０４．０１１
河流滨岸带坡面对降雨径流的污染削减效应
以上海市樱桃河为例
张 舟 ，邹家唱２，朱 韬 ，于佳欣 ，蔡晨冰 ，徐 迅
（１．华东师范大学环境科学系，上海２００２４１；２．中山大学环境工程系，广东广州５１０００６）
摘要：选取上海市闵行区樱桃河畔具代表性的滨岸带地域，在模拟降雨过程中，设置不同坡度，不同
坡长及植被条件下的对比实验。得出最优方案：坡度约为８。±０．５。，被冬青覆盖的河滨带在宽度为
４ ５ ｉｎ时，对降雨径流的污染削减效果最佳。此时模拟地表径流平均入水质状况为，进水水质：
Ｐ（ＣＯＤ）＝１５４．７ｍｇ／Ｌ、ｌＤ（ｒＩＰ）＝０．５５ｍｇ／Ｌ、ｌ０（ＮＨ３－Ｎ）＝１．１９ｍｇ／Ｌ，出水水质：』Ｄ（ＣＯＤ）＝７７．３８ｍｇ／Ｌ、
ｐ（ＴＰ）＝０．２９ｍｇ／Ｌ、ｐ（ＮＨ３．Ｎ）＝０．６９ ｍｇ／Ｌ；削减率分别为４９．９８％，４７．２７％，４１．６１％。试验结果为
提高城市绿地规划与建设的合理性以及城市降雨径流非点源污染的控制提供参考。
关键词：河流滨岸带；降雨径流；污染削减；樱桃河；上海市
中图分类号：Ｘ１７１．４ 文献标识码：Ａ 文章编号：１００４—６９３３（２０１２）０４—００５０—０４
Ｒｉｖｅｒ ｂａｎｋ ｓｌｏｐｅ’Ｓ ｃｏｎｔｒｉｂｕｔｉｏｎ ｔｏ ｐｏｌｌｕｔｉｏｎ ｒｅｄｕｃｔｉｏｎ ｏｆ ｒａｉｎｆａｌｌ ｒｕｎｏｆｆ：
Ａ ｃａｓｅ ｓｔｕｄｙ ｏｆ Ｙｉｎｇｔａｏ Ｒｉｖｅｒ，Ｓｈａｎｇｈａｉ
ＺＨＡＮＧ Ｚｈｏｕ ，ＺＯＵ Ｊｉａ－ｃｈｉｃ，ＺＨＵ Ｔａｏ ，ＹＵ Ｊｉａ—ｘｉｎ１，ＣＡＩ Ｃｈｅｒｔ－ｂｉｎｇ！，ＸＵ Ｘｕｎ
（１．Ｄｅｐａｒｔｍｅｎｔ ｏｆＥｎｖｉｒｏｎｍｅｎｔａｌ Ｓｃｉｅｎｃｅ，Ｅａｓｔ Ｃｈｉｎａ Ｎｏｒｍａ２ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ ２００２４１，Ｃｈｉｎａ；
上海市城区径流污染及控制对策 2
环境污染与防治 第２８卷 第１１期２００６年１１月
上海市城区径流污染及控制对策＊
李 田 林莉峰 李 贺
（１．同济大学污染控制与资源化研究国家重点宴验室，上海２０００９２
２．林同炎李国豪土建工程咨询有限公司，上海２０００９２）
摘要 随着城市点源污染控制程度的提高，雨水径流引起的面源污染日益突出。非渗透性地表径流污染成为城市水体污染 的主要来源。对上海市城区非渗透性地表径流进行了为期３年的采样调查，监测了ＣＯＤ、Ｂ（）Ｄ 、ＳＳ、ＮＨ ３ Ｎ、 ＰＰ和ＴＮ等污染物指 标，并估算了单位面积径流年污染负荷。结合上海市实际情况．提出了城区径流污染控制的综合策略。 关键词 上海市 地表径流 事件平均浓度 污染负荷 控制措施
Ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ａｎｄ ｃｏｎｔｒｏｌ ｏｆ ｕｒｂａｎ ｒｕｎｏｆｆ ｐｏｌｌｕｔｉｏｎ ｉｎ Ｓｈａｎｇｈａｉ Ｌｉ Ｔｉａｎ ，Ｌｉｎ Ｌｉｆｅｎｇ。，Ｌｉ Ｈｅ ．（１．Ｓｔａｔｅ Ｋｅｙ Ｌａｂ ｏｆ Ｐｏｌｌｕｔｉｏｎ Ｃｏｎｔｒｏｌ ａｎｄ Ｒｅｓｏｕｒｃｅ Ｒｅｕｓｅ，ＴｏｎｇＪｉ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ ２０００９２；２．Ｌｉｎ Ｔｕｎｇｙｅｎ＆Ｌｉ Ｇｕｏｈａｏ
Ｃｏｎｓｕｌｔａｎｔｓ Ｌｔｄ．，Ｓｈａｎｇｈａｉ ２０００９２） Ａｂｓｔｒａｃｔ： Ｗｉｔｈ ｅｆｆｅｃｔｉｖｅ ｃｏｎｔｒｏｌ ｏｆ ｐｏｉｎｔ ｓｏｕｒｃｅ ｐｏｌｌｕｔｉｏｎ ｉｎ Ｓｈａｎｇｈａｉ，ｒｕｎｏｆｆｓ ｆｒｏｍ ｕｒｂａｎ ｉｍｐｅｒｖｉｏｕｓ ｓｕｒｆａｃｅｓ
ａｒｅ ｎＯＷ ｍａｊｏｒ ｓｏｕｒｃｅｓ ｏｆ ｗａｔｅｒ ｐｏｌｌｕｔｉｏｎ ｉｎ ｔｈｅ ｒｅｇｉｏｎ．Ｔｈｉｓ ｐａｐｅｒ ｐｒｅｓｅｎｔｓ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｕｒｂａｎ ｒｕｎｏｆｆｓ ｉｎ Ｓｈａｎｇ
ｈａｉ ｂａｓｅｄ ｏｎ ｔｈｅ ｒｅｓｕｌｔｓ ｏｆ ａ ｔｈｒｅｅ—ｙｅａｒ ｆｉｅｌｄ ｓｔｕｄｙ．Ｅｎｖｉｒｏｎｍｅｎｔａｌ ｑｕａｌｉｔｙ ｐａｒａｍｅｔｅｒｓ（ＣＯＤ，ＢＯＤ５，ＳＳ，ＮＨ３ Ｎ，ＴＰ
