AI2000 智能配电监控终端.
AI2000=YN900 YN900=AI2000
使用手册（2015.05.V2.0版）
永诺电气有限公司 YONGNUO ELECTRLC CO.,LTD
目录
前言……………………………………………………………1 一、概述………………………………………………………2 二、基本功能及特点…………………………………………2 三、智能配电监控终端功能概述……………………………3 四、安装尺寸…………………………………………………4 五、智能配电监控终端优点…………………………………5 六、智能配电监控终端专业采集模块………………………5 6.1概述……………………………………………………5 6.2技术参数………………………………………………5 6.2.1辅助电源………………………………………6 6.2.2输入信号………………………………………6 6.3数字通讯………………………………………………6 6.4外形尺寸……………………………………………13 6.5接线方式……………………………………………13 前言
非常感谢您购买永诺电气有限公司的触摸屏产品。
永诺电气生产的智能配电监控终端主要应用在工业控制领域，实现可视触摸控制，以期优异的性能在各行业都有越来越广泛的应用，比如纺织机械、卷染机械、塑料橡胶机械、注塑机、包装机械、超声波设备、电子焊接设备、印刷机械、食品机械、医疗机械、木工机械、起重设备、智能楼宇、水处理设备、电力系统、轨道交通、煤炭系统、石化系统、空调行业、加工车床行业、轮胎行业、测控仪器、教学仪器、先进制造系统与设备等通用装备控制行业，取得了国内市场的领先地位，并以其卓越的产品质量、稳定的软件运行和强大的产品功能得到了用户得一致好评。
注意 （1）未经同意，不得对本书的部分或全部内容进行转载、复制。 （2）本手册的内容，包括规格会有所变动，恕不另行通知。 （3）本书力求严谨，若您发现不明、错误之处，请与手册卷末公司地址联络。
安全注意事项 在此将安全注意事项分为【危险】、【注意】两种。危险：误操作会引起险情，有可能造成死亡或重伤。注意:误操作会引起险情，有可能造成中度损伤或轻伤。但标记为注意的事项在某种场合会造成严重事故。请务必遵守记载事项。
警告 ●在安装、拆卸、连接导线、保养或检测之前，请将电源关闭，否则会导致触电、误操作或故障发生。 ●请在触摸屏外部设置紧急停止回路、连锁装置等。否则触摸屏发生故障会引起机械损坏或造成事故。 ●通电时请不要触摸端子等有电部分。否则会引起触电。
永诺电气智能配电监控终端--用户手册 一、概述
永诺电气智能配电监控终端作为新一代智能装置，正在被各个领域越来越多的用户所采用，该人机界面是用户和系统之间进行信息交换的主要媒介，能更好地反映出设备和流程的状态，并通过视觉和触摸的效果，带给客户更直观的感受
二、基本功能及特点
永诺电力监控系统是利用计算机、计量保护设置和总线技术，对中低压配电系统的实时数据、开关状态及远程控制进行了集中管理。该电力监控系统可以为企业提供“监控一体化”的整体解决方案 本系统有曾经从事过多年电力软件设计的资深开发人员自主研发，以WINDOW2000/NT/XP为操作平台，以大型关系数据库OracleSQL Serve2000等为数据库平台，数据安全、准确，系统有自动备份功能，数据无需整理；丰富的组态软件包通过配合网络、实时库能够准确、实时的描述现场情况。
■功 能 订 制 系统可以根据客户要求设计不同的运行界面和功能； ■成 本 低 使用嵌入式计算机，大大降低设备成本； ■稳 定 性 高 可在各种恶劣环境下稳定长时间运行； ■软件简单易学 组态操作既操作直观，又灵活多变。
三、智能配电监控终端概述 开机界面 主页面
在主页菜单中，选择相应的功能， 可进入该功能查询页面。 ＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋ 主线路 实时参数
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋ ＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋ 报警情况
能够形象的展现现场的布线情况，实时的显示电参数，实现遥控功能。 界面提供了实时电参数的实时显
示功能，可根据用户需求实时显示不同电设备电参数，点击（设备1-设备8），可查询不同设备。
电流、电压等上下限报警的实时显示以及所有的历史记录，比如在电流、电压临界值的情况下，智能配电监控终端操作系统就会发出报警，通知操作人员进行处理工作 实时曲线 历史查询 显示三相电流曲线 四、安装尺寸
外型尺寸：228×154×41mm 安装开孔尺寸：210×145mm
设备记录的电能最多可以记录上万条 五、智能配电监控终端优点 智能配电监控终端无论是面向现场控制器还是向上位监控管理，两者是有密切内在联系的，他们监控和管理的现场设备对象是相同的，因此许多现场设备参数在他们之间是共享和相互传递的。智能配电监控终端的标准化设计应是未来的发展方向，因为它确实体现了易懂、简单、实用的基本原则，充分表达了以人为本的设计理念。各种工控组态软件和编程工具为制作精美的人机交互界面提供了强大的支持手段，系统越大越复杂越能体现其优越性。 注：1、通信线缆必须采用手拉手接线方式 2、仪表通讯端子末端表位AB两根线，线路中的其它仪表端子AB共4根线，不得出现6根线的情况； 3、其它楼层可按照此图进行接线； 4、最多可以带12个通讯模块。 六、智能配电监控终端专用采集模块 6.1概述 采集模块适用于电力电网、自动化系统中对电流、电压、频率、有功功率、无功功率、功率因数的电参数测量，具有精度高、稳定性好、抗震动等优点。 6.2技术参数 性能 参数
输 入 测 量 显 示
网络 三相三线、三相四线 电压 额定值 AC25-500V 过负荷 持续;1.2倍 瞬时；10倍/10S 功 耗 <1VA(每相） 阻 抗 >500KΩ 精 度 RMS测量，精度等级0.5级 电流 额定值 AC0-5A 过负荷 持续：1.2倍 瞬时：10倍/10S 功耗 <0.4VA(每相） 阻抗 <2mΩ 精度 RMS测量，精度等级0.5级 频 率 45-65Hz 功 率 视在功率，有功精度1.0级，无功精度1.5级 电 能 四象限计量，有功精度1.0级，无功精度1.5级 谐 波 总谐波含量2-31次 电源 工作范围 AC/DC85-270V 功 耗 ≤5VA 输出 数字接口 RS485、MODBUS-RTU协议 脉冲输出 2路电能脉冲输出，脉冲常数：5000imp/h 环境 工作环境 -10-55℃ 储存环境 -20-75℃ 安全 耐 压 输入/电源>2kv,输入/输出2kv,电源/输出>1kv 绝 缘 输入、输出、电源对机壳>50MΩ 电能测量范围 有功无功电度测量范围0-99999999Mwh. 超过此数值电度从0开始计数 6.2.1辅助电源 多功能电力仪表具备通用的（AC/DC）电源输入接口，若不作特殊声明，提供
的是AC/DC85~270V电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。 注：采用交流供电时，建议在火线一侧安装1A保险丝。 电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。 6.2.2输入信号： 多功能电力仪表表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。 电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A保险丝。 电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。 要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现数值和符号错误！（功率和电能） 仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压。 6.3数字通讯 网络电力仪表提供串行异步半工RS485通讯接口，采用MOD-BUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条485总线上可以同时连接多达32个仪表，每个仪表均可以设定其通讯地址（Address NO.），不同系列仪表的通讯接线端子号码可能不同，通讯连接应使用带有铜 网的的屏蔽双绞线，线径不小于0.5mm2。布线时应使用通讯线远离强电电缆或其他强电场环境，推荐采用T型网络的连接方式。不建议采用星形或其他的连接方式。
iPSIM-2000楼宇综合安防管理系统V1.0
iPSIM-2000 楼宇综合安防管理系统解决方案目录1．IPSIM-2000 楼宇综合安防管理系统设计 (1)1．1 系统概述 (1)1．2 功能示意图 (2)1．3 系统拓扑图 (3)2．系统功能模块设计 (3)2．1 预警监控模块 (3)2．1．1 报警监测 (3)2．1．2 视频监控 (4)2．1．3 报警联动 (5)2．1．3．1 门禁联动 (6)2．1．3．2 消防联动 (6)2．1．4 故障信息发送 (6)2．2 综合指挥调度业务模块 (7)2．3 值班管理业务模块 (8)2．3．1 值班管理 (8)2．3．2 值班人员登记 (9)2．3．3 值班日志 (10)2．3．4 值班人员显示 (10)3．配置清单 (11)1．iPSIM-2000 楼宇综合安防管理系统设计1．1系统概述iPSIM-2000 楼宇综合安防管理系统通过实时采集和监测楼宇设备设施的数据信息与运行状态，以楼宇监控区域图形为基础，实现对楼宇工程、BA 系统所监控和管理的楼宇机电设备运行情况以及视频监控等要素进行统一、准确、实时的监管。
当BA 系统监控的消防设备报警时，综合安防管理系统把报警信息与楼宇监控区域图形相结合，直观的呈现报警的详细内容和地理位置，并自动联动附近的监控摄像头，监控中心的操作人员根据系统提供的报警信息、报警地点及相关图像，进行事件的查看和确认，判断危险等级并提出处置建议。
1．2功能示意图⏹预警监控：综合安防管理系统利用已部署的传感、监控等设备对楼宇内部环境、设备、设施等进行实时监测，如监测到异常报警信号，监控中心的操作人员可在值班值守台上直观的看到报警的详细内容、报警地点及相关图像等信息；⏹应急指挥：通过语音调度、语音会议、视频调度等业务，可实现对不同类型终端的用户进行统一调度，还可联动其他相关部门，提高应急管理能力，有效降低突发事件造成的影响与损失；⏹辅助业务应用：基于日常管理的业务需求，系统提供值班排班、物资管理等业务应用。
DY2000-D智能多路巡检控制数字显示仪表
2
参数设定操作 （1）当仪表以 00 级加锁时，按下 SET 键，仪表显示开锁操作，将主屏参数[
]改为您预设的密码，按 SET 键确认，即可进入各菜单的设定操作。 （2）当仪表以 01 级加锁时，可进入快捷操作或直接进入 Su 菜单 在参数设定操作的任何时候按住 SET 键 3 秒，主屏将显示[ ]，仪表提前 退回正常工作状态。 进入参数设定后， 若连续 15 秒不进行任何操作， 仪表将自动退回正常工作状态。
5
操作说明
1. 巡回通道与屏蔽 在分度号选择中选 “ ” 即屏蔽该通道， 每次巡回时跳过。 2. 巡回时间设定 设定在每一通道停留的时间（2～10）秒。 3. 快速巡道和定点监视 按“ENT”停止巡检，进入定点监视状态[ .××]。 “▲”与“▼”可向前 或向后快速巡道。 4. 公用上下限报警设定 仪表设有一对公用上下限报警继电器，可根据需要设定成总报警或（只要有效 通道中任一路报警，总继电器即锁存报警） 、跟随报警（对当前测量路号报警） 或定点报警（对指定路号的状态报警） 。 5. 各路上下限报警功能 增加扩展箱后可对所有巡检通道进行锁存报警指示和继电器输出。 6. 手动打印（接微型打印机时） ：按住“ENT”键，直到 O1 灯亮即可。当在自动 准点时刻进行手动打印操作，仪表将不再进行该时刻的自动打印操作。
人民电器RPS-2000说明书
4、总线模件：各模件之间用进口接插件与总线板相连接，相互传递数据。采 用独立模件，通讯不受外界干扰，稳定可靠。
5、人机接口模件：人机接口模件装有大液晶显示器、键盘和指示光字牌，非 常清晰地显示各种系统数据和装置运行状态。
四、技术参数
1．装置额定数据： 交流电流： 5A 或 1A 交流电压： 100V 或 100／ 3 V
联系电话：15821562306
-1-
传真：02139198902
RPS-2000 微机保护系统说明书
到所对应的单元中。控制设备层以站内一次设备为通讯对象，面向对象，综合分析 变电站对信息的采集、处理及控制要求，分布式配置小型化、高可靠性的测控和微 机保护单元。各单元相对独立，通过国内最普遍使用的 485 通讯口进行网络联络， 实现变电站层设备通讯，完成变电站综合自动化。
构成分布式系统的保护、测控单元装置的 CPU 主板采用 ALL IN ONE 的设计原 则，并采取了隔离、软硬件滤波、看门狗电路、抗干扰编码、智能诊断、各种开放、 闭锁控制电路、抗震动、抗干扰的新型结构设计等多种软硬件方面的措施，提高了 单元装置的可靠性。
在通讯系统中：各单元在设定地址号码后，通过现场总线ＣＡＮ网或通过屏蔽双 绞线并联后通过 485 口直接接入到后台监控计算机进行通讯，另外也可接入光纤通 讯及以太网。考虑到调度上的方便性，也可以通过通讯管理机中转接出。装置将采 集到的各种信息通过通讯网络上送给微机监控系统、同时微机监控系统把接受到的 各种信息显示在界面上或打印出来；微机监控系统把各种命令通过通讯总线也传送
联系电话：15821562306
-7-
传真：02139198902
防护等级：≥IP32 级
RPS-2000 微机保护系统说明书
FusionModule2000智能模块数据中心说明书

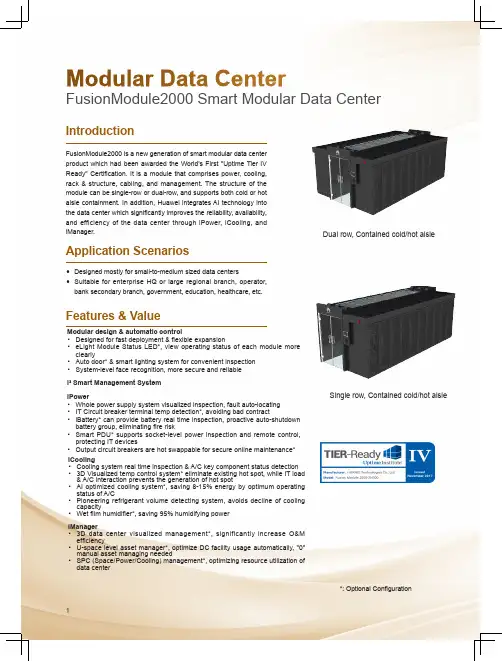

Modular Data CenterFusionModule2000 Smart Modular Data CenterFusionModule2000 is a new generation of smart modular data center product which had been awarded the World’s First "Uptime Tier IV Ready" Certification. It is a module that comprises power, cooling, rack & structure, cabling, and management. The structure of the module can be single-row or dual-row, and supports both cold or hot aisle containment. In addition, Huawei integrates AI technology into the data center which significantly improves the reliability, availability, and efficiency of the data center through iPower, iCooling, and iManager.Introduction•Designed mostly for small-to-medium sized data centers•Suitable for enterprise HQ or large regional branch, operator, bank secondary branch, government, education, healthcare, etc.Application ScenariosFeatures & ValueDual row, Contained cold/hot aisleSingle row, Contained cold/hot aisleModular design & automatic control•Designed for fast deployment & flexible expansion•eLight Module Status LED*, view operating status of each module more clearly•Auto door* & smart lighting system for convenient inspection •System-level face recognition, more secure and reliable i³ Smart Management SystemiPower•Whole power supply system visualized inspection, fault auto-locating •IT Circuit breaker terminal temp detection*, avoiding bad contract•iBattery* can provide battery real time inspection, proactive auto-shutdown battery group, eliminating fire risk•Smart PDU* supports socket-level power inspection and remote control, protecting IT devices•Output circuit breakers are hot swappable for secure online maintenance**: Optional ConfigurationiCooling•Cooling system real time inspection & A/C key component status detection •3D Visualized temp control system* eliminate existing hot spot, while IT load & A/C interaction prevents the generation of hot spot•AI optimized cooling system*, saving 8-15% energy by optimum operating status of A/C•Pioneering refrigerant volume detecting system, avoids decline of cooling capacity•Wet film humidifier*, saving 95% humidifying poweriManager•3D data center visualized management*, significantly increase O&M efficiency•U-space level asset manager*, optimize DC facility usage automatically, "0" manual asset managing needed•SPC (Space/Power/Cooling) management*, optimizing resource utilization of data centerItem SpecificationsMicro Module DimensionSingle row (with aisle containment) (L×W×H):L×2400×2410mmL×2300×2410mmL×2400×2610mmDual row (with aisle containment) (L×W×H):L×3600×2410mmL×3400×2410mmL×3600×2610mmCabinets per module Single row≤24 cabinets; dual row: ≤48 cabinetsPower supply380/400/415Vac, 50/60Hz, 3Ph+N+PEMax IT load per module125kW (with integrated UPS)/ 145kW (with integrated PDC)/ 198kW (withNew main way)/ 235kW (with precision PDC)Operation conditionUltra low temperature condition: -40ºC to 45ºC(Need low-temp kit)T1 condition: -20ºC to 45ºCT3 condition: -5ºC to 55ºC(Need T3 outdoor unit)Cable routing Routed in/out through the top of cabinetsInstallation Installing on concrete floor or raised floorCabinet Dimensions (H×W×D)2000mm×600/800mm×1200mm2000mm×600mm×1100mm2200mm×600/800mm×1200mm Space available42U/47UProtection level IP20Air-cooled In-row air conditioner Cooling capacity25kW/46kWDimensions (H×W×D)2000mm×300mm×1100mm2000mm×600mm×1200mmPower supply380V AC~415V AC 50/60Hz, 3Ph+N+PE Refrigerant R410AIntegrated UPS (UPS inside)Input voltage380/400/415Vac, 50/60Hz, 3Ph+N+PEInput250/400A MCCB (single input); 250A/400A ATS (dual input) Input power factor Full load > 0.99, Half load > 0.98Output power factor 1.0Rated capacity25~125kVAOutput IT: 40A/1P×24×2; A/C: 40A or 63A/3P×8; lighting: 10A/1P×3 Efficiency≥ 96%AC SPD5kA, 8/20μsIntegrated power distribution cabinet (UPS outside)Input voltage380/400/415Vac, 50/60Hz, 3Ph+N+PEInput IT: 160/250A MCCB; A/C: 160/250A MCCB (single/dual input) Rated input current IT: 160A/250A, Air conditioner: 160A/250AOutput IT: 40A/1P×24×2; A/C: 40A or 63A/3P×8; lighting: 10A/1P×3 AC SPD20kA, 8/20μsPrecision power distribution cabinet (UPS outside)Input voltage380/400/415Vac,50/60Hz,3Ph+N+PE Input160/250/400A MCCB (single/dual input) Output40A/1P, max 144 routesSmart busway (UPS outside)Input voltage380/400/415Vac,50/60Hz,3Ph+N+PEInput250/400A MCCB (single input)Output40/63A 1P (6 branches in one Power Distribution Unit, can be expandedwith the length of cabinet)SpecificationsSingle-rowDual-rowRecommended Configurations——UPS InsideIT Load (kW)Power Supply Redundancy AC ConfigurationBattery20Integrated UPSN+1/2N25kW×2In-row (Battery cabinet)/Outside Installation4025kW×36025kW×48046kW×310046kW×412546kW×5R8 single row module typical layout R8-32kW (aisle)IT IT IT IT IT IT IT IT Integrated UPSBattery cabinetAir conditionerAir conditionerAir conditionerR24 dual row module typical layoutIT IT IT IT IT IT IT IT IT IT IT IT ITR24-112kW (aisle)IT IT IT IT IT IT IT IT IT IT ITAir conditionerAir conditionerAir conditionerIntegrated UPSAir conditionerAir conditionerBattery cabinetBattery cabinetSingle-rowDual-rowRecommended Configurations——UPS Outside Installation OutsideIT Load (kW)IT Power SupplyAC Power SupplyRedundancyAC Configuration20Integrated PDC/Precision PDC/SmartBuswayIntegrated PDC/Power DistributionBoxN+1/2N25kW×24025kW×36025kW×48025kW×512046kW×414546kW×5160Precision PDCPower DistributionBox20046kW×623546kW×7R8 single row module typical layoutR8-32kW (aisle)IT IT IT IT IT IT IT IT Integrated PDCAir conditionerAir conditionerAir conditionerCopyright © Huawei Technologies Co., Ltd. 2019. All rights reserved.No part of this document may be reproduced or transmitted in any form or by any means without prior written consent of Huawei Technologies Co., Ltd.General DisclaimerThe information in this document may contain predictive statements including, without limitation, statements regarding the future financial and operating results, future product portfolio, new technology, etc. There are a number of factors that could cause actual results and developments to differ materially from those expressed or implied in the predictive statements. Therefore, such information is provided for reference purpose only and constitutes neither an offer nor an acceptance. Huawei may change the information at any time without notice.HUAWEI TECHNOLOGIES CO., LTD.Huawei Industrial BaseBantian LonggangShenzhen 518129, P .R. ChinaTel: +86-755-28780808IT IT IT IT IT IT IT IT IT IT IT ITR24-140kW (aisle)IT IT IT IT IT IT IT IT IT IT IT ITR24 dual row module typical layoutIntegrated PDCAir conditionerAir conditionerAir conditionerAir conditionerAir conditioner。
