电路图及元件符号
如何看懂电路图及元件符号来源：21ic电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。
它的符号见图（ i ），用θ或t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
它的文字符号是“ RL ”。
第 3 种是压敏电阻器的符号。
压敏电阻阻值是随电阻器两端所加的电压而变化的。
符号见图 1 （ k ），用字符 U 表示电压。
它的文字符号是“ RV ”。
这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。
第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。
当温度超过500℃ 时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。
它的电阻值很小，目前在彩电中用得很多。
它的图形符号见图 1 （ 1 ），文字符号是“ R F ”。
电容器的符号详见图2 所示，其中（ a ）表示容量固定的电容器，（ b ）表示有极性电容器，例如各种电解电容器，（ c ）表示容量可调的可变电容器。
（ d ）表示微调电容器，（ e ）表示一个双连可变电容器。
电容器的文字符号是 C 。
电感器与变压器的符号电感线圈在电路图中的图形符号见图 3 。
其中（ a ）是电感线圈的一般符号，（ b ）是带磁芯或铁芯的线圈，（ c ）是铁芯有间隙的线圈，（ d ）是带可调磁芯的可调电感，（ e ）是有多个抽头的电感线圈。
电感线圈的文字符号是“ L ”。
变压器的图形符号见图 4 。
其中（ a ）是空芯变压器，（ b ）是滋芯或铁芯变压器，（ c ）是绕组间有屏蔽层的铁芯变压器，（ d ）是次级有中心抽头的变压器，（ e ）是耦合可变的变压器，（ f ）是自耦变压器，（ g ）是带可调磁芯的变压器，（ h ）中的小圆点是变压器极性的标记。
送话器、拾音器和录放音磁头的符号送话器的符号见图 5 （ a ）（ b ）（ c ），其中（ a ）为一般送话器的图形符号，（ b ）是电容式送话器，（ c ）是压电晶体式送话器的图形符号。
送话器的文字符号是“ BM ”。
拾音器俗称电唱头。
图 5 （ d ）是立体声唱头的图形符号，它的文字符号是“ B ”。
图 5 （ e ）是单声道录放音磁头的图形符号。
如果是双声道立体声的，就在符号上加一个“ 2 ”字，见图（ f ）。
扬声器、耳机的符号扬声器、耳机都是把电信号转换成声音的换能元件。
耳机的符号见图 5 （ g ）。
它的文字符号是“ B E ”。
扬声器的符号见图 5 （ h ），它的文字符号是“ BL ”。
接线元件的符号电子电路中常常需要进行电路的接通、断开或转换，这时就要使用接线元件。
接线元件有两大类：一类是开关；另一类是接插件。
（ 1 ）开关的符号在机电式开关中至少有一个动触点和一个静触点。
当我们用手扳动、推动或是旋转开关的机构，就可以使动触点和静触点接通或者断开，达到接通或断开电路的目的。
动触点和静触点的组合一般有 3 种：① 动合（常开）触点，符号见图 6 （ a ）；② 动断（常闭）触点，符号是图 6 （ b ）；③ 动换（转换）触点，符号见图 6 （ c ）。
一个最简单的开关只有一组触点，而复杂的开关就有好几组触点。
点下方表示推拉的动作；（ d ）表示旋转式开关，带 3 极同时动合的触点；（ e ）表示推拉式1×6 波段开关；（ f ）表示旋转式1×6 波段开关的符号。
开关的文字符号用“ S ”，对控制开关、波段开关可以用“ SA ”，对按钮式开关可以用“ SB ”。
开关在电路图中的图形符号见图 7 。
其中（ a ）表示一般手动开关；（ b ）表示按钮开关，带一个动断触点；（ c ）表示推拉式开关，带一组转换触点；图中把扳键画在触点下方表示推拉的动作；（ d ）表示旋转式开关，带 3 极同时动合的触点；（ e ）表示推拉式1×6 波段开关；（ f ）表示旋转式1×6 波段开关的符号。
开关的文字符号用“ S ”，对控制开关、波段开关可以用“ SA ”，对按钮式开关可以用“ SB ”。
（ 2 ）接插件的符号接插件的图形符号见图 8 。
其中（ a ）表示一个插头和一个插座，（有两种表示方式）左边表示插座，右边表示插头。
（ b ）表示一个已经插入插座的插头。
（ c ）表示一个 2 极插头座，也称为 2 芯插头座。
（ d ）表示一个3 极插头座，也就是常用的 3 芯立体声耳机插头座。
（ e ）表示一个 6 极插头座。
为了简化也可以用图（ f ）表示，在符号上方标上数字 6 ，表示是 6 极。
接插件的文字符号是 X 。
为了区分，可以用“ XP ”表示插头，用“ XS ”表示插座。
继电器的符号因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：一个长方框表示线圈；一组触点符号表示触点组合。
当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法，如图 9 （ a ）。
当触点较多而且每对触点所控制的电路又各不相同时，为了方便，常常采用分散表示法。
就是把线圈画在控制电路中，把触点按各自的工作对象分别画在各个受控电路里。
这种画法对简化和分析电路有利。
但这种画法必须在每对触点旁注上继电器的编号和该触点的编号，并且规定所有的触点都应该按继电器不通电的原始状态画出。
图 9 （ b ）是一个触摸开关。
当人手触摸到金属片 A 时， 555 时基电路输出（ 3 端）高电位，使继电器 KR1 通电，触点闭合使灯点亮使电铃发声。
555 时基电路是控制部分，使用的是 6 伏低压电。
电灯和电铃是受控部分，使用的是 220 伏市电。
继电器的文字符号都是“ K ”。
有时为了区别，交流继电器用“ KA ”，电磁继电器和舌簧继电器可以用“ KR ”，时间继电器可以用“ KT ”。
电池及熔断器符号电池的图形符号见图 10 。
长线表示正极，短线表示负极，有时为了强调可以把短线画得粗一些。
图 10 （ b ）是表示一个电池组。
有时也可以把电池组简化地画成一个电池，但要在旁边注上电压或电池的数量。
图 10 （ c ）是光电池的图形符号。
电池的文字符号为“ GB ”。
熔断器的图形符号见图 11 ，它的文字符号是“ FU ”。
二极管、三极管符号半导体二极管在电路图中的图形符号见图 12 。
其中（ a ）为一段二极管的符号，箭头所指的方向就是电流流动的方向，就是说在这个二级管上端接正，下端接负电压时它就能导通。
图（ b ）是稳压二极管符号。
图（ c ）是变容二极管符号，旁边的电容器符号表示它的结电容是随着二极管两端的电压变化的。
图（ d ）是热敏二极管符号。
图（ e ）是发光二极管符号，用两个斜向放射的箭头表示它能发光。
图（ f ）是磁敏二极管符号，它能对外加磁场作出反应，常被制成接近开关而用在自动控制方面。
二极管的文字符号用“ V ”，有时为了和三极管区别，也可能用“ VD ”来表示。
三极管由于 PNP 型和 NPN 型三极管在使用时对电源的极性要求是不同的，所以在三极管的图形符号中应该能够区别和表示出来。
图形符号的标准规定：只要是PNP 型三极管，不管它是用锗材料的还是用硅材料的，都用图 13 （ a ）来表示。
同样，只要是 NPN 型三极管，不管它是用锗材料还是硅材料的，都用图 13 （ b ）来表示。
图 13 （ c ）是光敏三极管的符号。
图 13 （ d ）表示一个硅 NPN 型磁敏三极管晶闸管、单结晶体管、场效应管的符号晶闸管是晶体闸流管或可控硅整流器的简称，常用的有单向晶闸管、双向晶闸管和光控晶闸管，它们的符号分别为图 14 中的（ a ）（ b ）（ c ）。
晶闸管的文字符号是“ VS ”。
单结晶体管的符号见图 15利用电场控制的半导体器件，称为场效应管，它的符号如图 16 所示，其中（ a ）表示 N 沟道结型场效应管，（ b ）表示 N 沟道增强型绝缘栅场效应管，（ c ）表示 P 沟道耗尽型绝缘栅场效应管。
它们的文字符号也是“ VT ”。

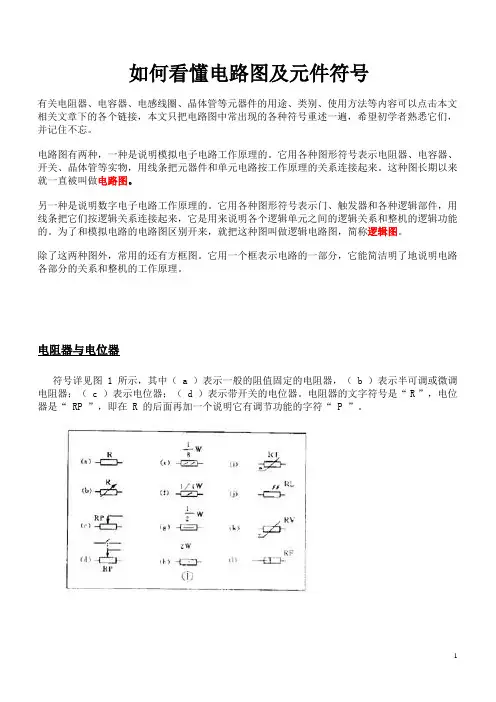

如何看懂电路图及元件符号汇总
如何看懂电路图及元件符号有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC 来表示；有的是正温度系数的，用 PTC 来表示。
它的符号见图（ i ），用θ或t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
它的文字符号是“ RL”。
第 3 种是压敏电阻器的符号。
压敏电阻阻值是随电阻器两端所加的电压而变化的。
符号见图 1 （ k ），用字符 U 表示电压。
它的文字符号是“RV”。
电气控制电路图中电气元件的图形符号和文字符号
电铃
HZ
蜂鸣器
V 指示仪表
PV
电压表
PA
检流计
注： 本内容引自《电气控制与 S7-300PLC 工程应用技术》 机械工业出版社 主编：姜建芳
说明
具有动合触点且自动复位的按钮开关
按钮
SB
具有动断触点且自动复位的按钮开关
复合按钮
动合触点
行程开关
SQ
动断触点
复合触点，对两个独立电路作双向机械操作
接触器线圈
接触器
接触器的主动合触点 KM
接触器的主动断触点
接触器的辅助触点
U< 电磁式继电器
U>
KA
中间继电器线圈
欠电压继电器线圈 KV
过电压继电器线圈
表 电气控制电路中常用图形符号和文字符号
名称
图形符号
文字符号Βιβλιοθήκη 说明交流电源三相—
L1
交流电源第一相
L2
交流电源第二相
L3
交流电源第三相
交流设备三相
—
U
交流设备第一相
V
交流设备第二相
W
交流设备第三相
直流系统电源线
—
L+
直流系统正电源线
L-
直流系统负电源线
接地，一般符号
保护接地
接地 电动机
保护等电位联结 PE
外壳接地
屏蔽层接地
接机壳、接底板
电动机的一般符号
*
M或G
符号内的星号“*”用下述字母之一代替：C-旋转变流机；G-发电
机；GS-同步发电机；M-电动机；MG-能作为发电机或电动机
使用的电机；MS-同步电动机
M
M
步进电机
电路图符号大全
电路图符号大全电路图符号是电子工程师和电子爱好者必须掌握的知识之一。
用标准化的符号表示电气和电子元件，可以让人们轻松理解电路图和设计电子电路板。
在这篇文章中，我将为大家介绍一些常见的电路图符号。
1. 电池符号电池符号是一个或多个相互连接的电池的标准符号。
它用实线和长短线表示正负极的方向和电池的输入/输出端口。
对于不同种类的电池，符号可能有所不同。
例如，标准的干电池符号是一个正极为长柱，负极为短柱的矩形。
2. 电源符号电源符号是表示交流电源和直流电源的标准符号。
它由一个圆圈和线条组成，圆圈内表示输入，线条表示输出。
对于AC电源符号，线条标上波浪线，表示其输出为交流电，而DC电源符号则没有。
3. 传感器符号传感器符号是表示传感器类型和连接方式的标准符号。
常见的传感器符号包括温度传感器、压力传感器、光敏电阻、振动传感器等。
其中，温度传感器符号为一个热敏电阻，压力传感器符号为一段有弧度的线段，光敏电阻符号一般为三角形。
4. 调节器符号调节器符号是表示调节器类型和其连接方式的标准符号。
调节器根据其用途不同而不同，包括电压调节器、电流调节器、直流调节器等。
举例说，电压调节器符号为一条横线和两个竖线，中央设有箭头，箭头的方向决定了电流流动的方向。
5. 运算放大器符号运算放大器符号是表示运算放大器类型和其功能的标准符号。
作为电子电路中常见的一种元器件，运算放大器有减法运算、加法运算、乘法运算等功能。
运算放大器符号一般为一个三角形和两个输入端口和一个输出端口表示。
总之，电路图符号是电子工程师不可或缺的工具。
此外，学会理解和使用常见的电路图符号也是电子爱好者探索电子领域的基础。
我希望这篇文章能够为读者提供一些电路图符号的基本认识，帮助他们更好地理解各种电子电路原理。
电路图元件术语和符号一览表
电路图元件术语和符号一览表电瓶：储存化学能并转换成电能，向汽车的各种电路提供直流电二极管：半导体元件，只允许电流单向通过电容器：临时储存电压的小容器。
前照灯：电流通过使前照灯灯丝加热发光，前照灯有一根灯丝(1)或2根灯丝(2)两种类型，如左图点烟器：电阻加热元件喇叭：能发出声波信号的电气装置电路断路器：一种可重复使用的保险丝，如果有过大电流通过，电路断路器将发热而断开，有一些电路断路器冷却后会自动复位，而其它电路断路器必须手动复位点火线圈：将低压直流电转变成高压点火电流，以点燃火花塞指示灯：电流通过灯丝，使灯丝加热而发光齐纳二极管只有超过规定的电压时，二极管才反向导通。
超出的部分通过齐纳二极管。
齐纳二极管的作用相当于电压调节器分电器：将高压电从点火线圈引至各个火花塞分细保险丝：当过大电流通过时，细金属丝烧断，因而阻止电流通过，用于保护电路粗保险线：高强度电路中的粗金属丝，当电流过大时烧断，用于保护电路搭铁：线路与车身的连接点，电路由此形成回路，无搭铁时，电流无法流动继电器：一种常闭(1)或常开(2)的电控开关。
电流通过小线圈时产生一磁场，使开关断开或接通，见左图双掷继电器：允许电流从一对触点或另一对触点通过的继电器电阻器：电阻固定的电气元件，连接于电路中，用于将电压降低至规定值带抽头的电阻器：提供二个或多个不同的固定阻值得电阻器LED测试灯：电流通过时，二极管发光，但不像普通灯一样发热模拟式仪表：电流通过时，电磁线圈受到激励，促使指针移动，指示数值数字式仪表：LED、LCD等显示器通电后进行数字显示。
电机：将电能转变成机械能(转动)的动力装置。
扬声器：电动机械装置，通电时发出声波双掷开关：电流从一对触点或另一对触点通过的开关点火开关：钥匙控制的开关，可转向几个位置，以使各种电路，特别是初级点火电路工作可变电阻：电阻值可变的电阻器，也称电位计或变阻器传感器(热敏电阻)：阻值随温度变化的电阻器模拟式速度传感器：利用电磁脉冲断开和接通开关，产生一信号来促动其它元件短接销：在接线盒中用于提供不间断的连接电磁阀：由一电磁线圈组成，当电流通过时，产生磁场使铁芯等移动雨刮回位开关：雨刮开关断开时，雨刮自动回到停止位晶体管：主要用于继电器的固态装置，根据加在基极上的电压阻断或允许电流可以通过导线：(1)不连接：电路图中导线画成直线。
电气原理图符号大全
电气原理图符号大全在电气工程中，原理图符号是非常重要的工具，它们用来代表不同的电气元件和设备，帮助工程师们理解和设计电路。
本文将为大家介绍一些常见的电气原理图符号，帮助大家更好地理解电气工程中的符号和标识。
1. 电源符号。
电源符号通常用来表示电源的接线点，它们可以代表不同类型的电源，如直流电源、交流电源等。
在电气原理图中，电源符号通常用一个圆圈和一个加号来表示，有时候还会标明电源的电压和电流。
2. 开关符号。
开关符号用来表示电路中的开关元件，它们可以代表不同类型的开关，如单刀单掷开关、双刀双掷开关等。
在电气原理图中，开关符号通常用一个线条和一个圆圈来表示，有时候还会标明开关的状态。
3. 电阻符号。
电阻符号用来表示电路中的电阻元件，它们可以代表不同类型的电阻，如固定电阻、可变电阻等。
在电气原理图中，电阻符号通常用一个波浪线来表示，有时候还会标明电阻的阻值。
4. 电容符号。
电容符号用来表示电路中的电容元件，它们可以代表不同类型的电容，如固定电容、可变电容等。
在电气原理图中，电容符号通常用两个平行的线条来表示，有时候还会标明电容的电容值。
5. 电感符号。
电感符号用来表示电路中的电感元件，它们可以代表不同类型的电感，如固定电感、可变电感等。
在电气原理图中，电感符号通常用一个螺线管来表示，有时候还会标明电感的电感值。
6. 传感器符号。
传感器符号用来表示电路中的传感器元件，它们可以代表不同类型的传感器，如温度传感器、压力传感器等。
在电气原理图中，传感器符号通常用一个箭头和一个波浪线来表示，有时候还会标明传感器的类型和参数。
7. 节电灯符号。
节电灯符号用来表示电路中的节电灯元件，它们可以代表不同类型的节电灯，如LED灯、荧光灯等。
在电气原理图中，节电灯符号通常用一个光源和一个线条来表示，有时候还会标明节电灯的功率和亮度。
总结。
以上就是一些常见的电气原理图符号，它们在电气工程中起着非常重要的作用。
通过了解这些符号，我们可以更好地理解和设计电路，提高电气工程的效率和质量。
常用电路图符号最全汇总
常用电路图符号最全汇总电路图，是一种以物理电学标准符号来绘制各电子元器件组成和关系的电路原理布局图，它被广泛应用于人类工程规划和电路研究。
通过分析电路图，可以得知电子元器件之间的工作原理，并为性能、安装线路提供规划方案。
在设计的过程，可以在纸上或电脑上进行绘制，等确定无误之后，在付诸实际。
电路图符号大全电路图符号是绘制电路图的基础，只有了解对应的电路图符号，才能轻松上手绘制。
电路图符号数量众多，大致可以分为四个类别：传输路径、集成电路组件、限定符号、开关和继电器符号；齐全的电路图符号便于用户随时选用，帮助用户更高效率地完成任务。
基本电路符号汇聚基本的电路图符号，例如：电池、接地线、二极管等，可以满足基础电路的绘制需求。
传输路径符号基本的电路符号，用于连接各元器件，起到“桥梁互通”的作用。
集成电路组件符号以寄存器、转换器、计数器为代表的基础集成电路元器件，在电路图中较为常见。
限定符号用于表示电路的属性，如脉冲、材料、温度等。
开关和继电器符号是电路图中的控制元件，能够调节或改变电路的工作性能。
字符电路图符号大全AAT 电源自动投入装置AC 交流电DC 直流电EUI 电动势电压电流f 频率FR——热继电器FU 熔断器FU——熔断器FU——熔断器G 发电机HG 绿灯HP 光字牌HR 红灯HW 白灯K 继电器KA 瞬时继电器；瞬时有或无继电器；交流继电器KA（NZ）电流继电器（负序零序）KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KD 差动继电器KF 闪光继电器KH 热继电器KI 阻抗继电器KM 接触器KM 中间继电器KM——接触器KM——接触器KOF 出口中间继电器KP 极化继电器KR 干簧继电器KS 信号继电器KT 时间继电器KT——延时有或无继电器KT——延时有或无继电器KV（NZ）电压继电器（负序零序）KV电压继电器KW（NZ）功率方向继电器（负序零序）L 线路M 电动机PQS 有功无功视在功率QF 断路器QS 隔离开关Q——电路的开关器件Q——电路的开关器件SA 转换开关SB——按钮开关SB——按钮开关SE 实验按钮SR 复归按钮T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈白色灯 HW 避雷器 F变流器 UC变频器 UF插接式（馈电）母线 WIB插头 XP插座 XS电磁阀 YV电磁锁 YL电动阀 YM电动机 M电动执行器 YE电加热器加热元件 EE电力电容器 CE电力分支线 WP电力干线 WPM电流表 PA电流表切换开关 SA电容器 C电位器 RP电线电缆母线 W电压表 PV电压表切换开关 SV电压小母线 WV电阻器变阻器 R跌落式熔断器 FF端子板 XT发热器件（电加热） FH反转按钮 SBR防火阀 YF 放电电阻 RD符电路图#e#复位按钮 SR感应线圈电抗器 L功率因数表 PPF光电池热电传感器 B光敏电阻 RL光信号 HS合闸线圈 YC合闸小母线 WCL红色灯 HR滑触线 WT黄色灯 HY接地电阻 RG接近开关 SQP紧急按钮 SBE可控硅整流器 UR空气调节器 EV控制电路有电源的整流器 VC控制小母线 WC快速熔断器 FTF蓝色灯 HB励磁线圈LF连接片 XB绿色灯 HG滤波电容器 LL逆变器 UI排烟阀 YS频率表PF频敏变阻器 RF启动变阻器 RS气动执行器 YPAYA绕线转子感应电动机 MW热敏电阻 RT熔断器 FU闪光小母线 WF声信号 HA湿度控制开关 SM时间测量传感器 BT1BK时间控制开关 SK事故音响小母线WFS事故照明小母线 WELM试验按钮 SBT手动控制开关 SH鼠笼型电动机 MC速度变换器 BV速度控制开关 SS跳闸线圈 YT停止按钮 SBS 同步电动机 MS温度变换器 BT温度测量传感器 BHB温度控制开关辅助开关 ST无功电度表 PJR无功电流表 PAR无功功率表 PR限流电阻器 RC限位开关 SQ限压保护器件 FV相位表 PPA消弧线圈 LA信号小母线 WS压力变换器 BP压力控制开关 SP压敏电阻 RPS液位测量传感器 BL液位控制开关 SL异步电动机 MA应急照明分支线 WE应急照明干线 WEM有功电度表 PJ有功功率表 PW预报音响小母线 WPS照明灯（发光器件） EL照明分支线 WL照明干线 WLM整流器 U正转按钮 SBF直流电动机 MD直流母线 WB指示灯 HL最大需量表（负荷监控仪） PM电子元件符号综合表。
电路图常见电器元件标识及符号
电气元件图形符号介绍_常用电气元件图形符号大全
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。
网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。
图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
常用电气元件图形符号：
１、基本文字符号
２、辅助文字符号
图形符号大全：
KM
QF QS FU FF
SB
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ
PJR。
电力元器件符号大全
电力元器件符号大全
电力元器件符号是指在电路图纸上使用的符号，用于表示不同
的电力元器件，便于工程师和技术人员阅读和理解电路图。
在电力
系统中，常见的电力元器件包括电阻、电容、电感、开关、断路器、变压器等。
以下是一些常见电力元器件的符号及其含义：
1. 电阻，电阻一般用矩形框表示，两端连接线条，常用的符号
为Ω，表示单位为欧姆。
电阻的数值通常标在符号的旁边。
2. 电容，电容一般用两条平行线表示，两端连接线条，常用的
符号为F，表示单位为法拉。
电容的数值通常标在符号的旁边。
3. 电感，电感一般用两条弯曲线表示，两端连接线条，常用的
符号为H，表示单位为亨利。
电感的数值通常标在符号的旁边。
4. 开关，开关有多种类型，常见的开关符号为一条直线和一个
交叉的圆圈，表示开关的断开和闭合状态。
5. 断路器，断路器一般用矩形框表示，内部有一个三角形，表
示断路器的断开和闭合状态。
6. 变压器，变压器一般用两个相互交叉的线圈表示，表示变压
器的输入输出端。
以上是一些常见电力元器件的符号及其含义，工程师在设计电
路图时需要熟练掌握这些符号，以便准确地表示电路中各个元器件
的连接和功能。
同时，不同的国家和地区可能有略微不同的符号标准，因此在进行国际合作或跨国设计时，也需要注意符号的统一性。
希望以上信息能够帮助你对电力元器件符号有一个全面的了解。
电气元件符号-常用电气图形符号
序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz105 厂用低压小母线WVBU一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
电气图形符号大全
图形符号图形符号的种类和组成限定符号不能单独使用如交流电动机的图表符号延时过流继电器图形符号图形符号使用一般规定例如带零位手动控制开关在零位置机械操作开关如行程开关在非工作的正常状态断图形符号分类限定符号和常用的其他符号包括电流和电压的种类机械控制接地和接导线和连接器件图形符号连接器件无源元件图形符号包括电阻器半导体和电子管图形符号电能的发生和转换图形符号变流器包括触点测量电信图形符号线路用电设备二进制逻辑单元图形符号模拟单元图的符号电气图用图形符号限定符号和常用的其他符号限定符号见表其图形符号见表其图形符号见表当可变量决定于器件自身的性质时例如电阻随电压变化或温度变化而改变其图形符号见表其图形符号见表表特性量动作相关性图形符号其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表导线和连接器件图形符号见表其图形符号见表其图形符号见表无源元件图形符号见表其形符号见表其图形符号见表其图形符号见表其图形符号见表半导体管图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电能的发生转换图形符号见表绕组及其连接的限定符号内部连接的绕组图形符号见表连接变压器绕组的电机电机部件及类型图形符号见表变压器和电抗器同类型变压器有两种符号形式形式用一个圆表示每个绕组使用符号变压器铁芯的表示见符号的注见表其图形符号见表变流器变流器方框符号见表原电池或蓄电池其图形符号见表见表见表其图形符号见表其图表符号见表其图形符号见表其图形符号见表见表推动但存在自动复位的情其图形符号见表其图形符号见表其图形符号见表其图形符号见表见表机电式有或无继电器继电器及接触器线圈图形符号见表测量继电器其图形符号见表保护器件其图形符号见表其图形符号见表见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电信图形符号见表其图形符号见表其图形符号见表其图形符号见表如果加上限定符号表示传播的是相干光见表发电站和变电所见表其图形符号见表。
