寺冈电子秤操作手册
[电子行业企业管理]寺冈电子秤操作手册
![[电子行业企业管理]寺冈电子秤操作手册](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/06bff94e81c758f5f71f670a.webp)
（电子行业企业管理）寺冈电子秤操作手册第一部分条码秤的操作要点一、面板结构1．面板左边为预置键，共56项；一些预置键同时作为报表打印控制键，可自由选择按月、日、期，按部门、店营、营业员、24小时等方式打印报表；2．面板右边为数字键和一些功能键。
1.在英文资料中，“C”键=清除键；“T”键=去皮键；2.“X”乘号键及“*”打印键在编程时常分别作为项目选择键及确认键；3.“走纸”为走纸键；4.“#”为项目存储键，在编程及PLU打印选择时有用；5.“-”键为倒退键，在编程时可按此键倒退前一个项目。
二、条码纸的安装1．条码纸和报表收据纸的安装方法相同，只是报表收据纸不安装在回收轴上，直接从分离器上穿到外面并压在打印头下，在装纸筒上的标尺要打向相应的位置；2．卡纸板有自锁的倒刺，安装及拆卸时要先转90度；3．装纸筒前边的活动小轮要调节到适当的位置，否则纸会走偏，或者卡纸；4．每次重装条码纸后，一定要按“走纸”键走纸。
三、打印操作1．条码打印时，先按PLU号，再按“#”键，然后按“*”键；2．计重项目打印时，必须有重量，零重时不会打印；3．计数项目打印时，必须为零重，否则不打印；4．计数项目的打印操作：PLU号----“#”----“X”----数量----“*”键；5．报表打印操作：“方式”键----置零键----预置键上选择打印方式----“*”键四、清洗打印头操作1.关掉电源2.把打印头开关打开，取出纸盒3.用清洗笔头沾上清洗剂轻轻把打印头上的脏物擦洗掉第二部分常见故障处理一、条码纸易卡住1．检查卡纸板位置是否合适2．检查活动小轮位置是否合适二、机器拒绝打印条码纸1．称重时是否没有重量2．非称重时是否有重量3．按PLU号后按“*”之前是否按过“#”键4．纸筒里边的标尺位置是否指向“标签”三、条码纸打印出两张1．安装条码纸后有无走纸2．纸张尺寸是否正确3．纸张的间距是否均匀4．自由格式文件的设置是否超出尺寸范围四、条码纸偶尔没有打印上条码金额一项过大溢出，超出条码允许范围五、打印出的条码模糊请用清洗笔清洗打印头六、条码不能正确扫描1．条码的编程规则是否正确？2．条码边界是否模糊？解决方法：拧紧热敏打印头的固定螺钉，可使边界变清晰；3．查看条码是否有断线？解决方法：清洗打印头。

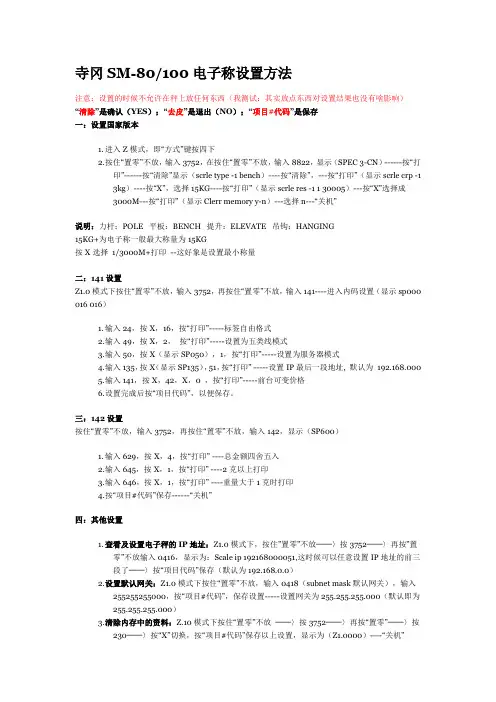

寺冈SM-80100电子称设置方法
寺冈SM-80/100电子称设置方法注意：设置的时候不允许在秤上放任何东西（我测试：其实放点东西对设置结果也没有啥影响）“清除”是确认（YES）；“去皮”是退出（NO）；“项目#代码”是保存一：设置国家版本1.进入Z模式，即“方式”键按四下2.按住“置零”不放，输入3752，在按住“置零”不放，输入8822，显示（SPEC 3-CN）------按“打印”------按“清除”显示（scrle type -1 bench）----按“清除”，---按“打印”（显示scrle crp -13kg）----按“X”，选择15KG----按“打印”（显示scrle res -1 1 30005）---按“X”选择成3000M---按“打印”（显示Clerr memory y-n）---选择n---“关机”说明：力杆：POLE 平板：BENCH 提升：ELEVATE 吊钩：HANGING15KG+为电子称一般最大称量为15KG按X选择1/3000M+打印--这好象是设置最小称量二：141设置Z1.0模式下按住“置零”不放，输入3752，再按住“置零”不放，输入141----进入内码设置（显示sp000 016 016）1.输入24，按X，16，按“打印”-----标签自由格式2.输入49，按X，2，按“打印”-----设置为五类线模式3.输入50，按X（显示SP050），1，按“打印”-----设置为服务器模式4.输入135，按X（显示SP135），51，按“打印” -----设置IP最后一段地址, 默认为192.168.0005.输入141，按X，42，X，0 ，按“打印”-----前台可变价格6.设置完成后按“项目代码”，以便保存。
三：142设置按住“置零”不放，输入3752，再按住“置零”不放，输入142，显示（SP600）1.输入629，按X，4，按“打印” ----总金额四舍五入2.输入645，按X，1，按“打印” ----2克以上打印3.输入646，按X，1，按“打印” ----重量大于1克时打印4.按“项目#代码”保存------“关机”四：其他设置1.查看及设置电子秤的IP地址：Z1.0模式下，按住”置零”不放──〉按3752──〉再按”置零”不放输入0416，显示为：Scale ip 192168000051,这时候可以任意设置IP地址的前三段了──〉按“项目代码”保存（默认为192.168.0.0）2.设置默认网关：Z1.0模式下按住“置零”不放，输入0418（subnet mask默认网关），输入255255255000，按“项目#代码”，保存设置-----设置网关为255.255.255.000（默认即为255.255.255.000）3.清除内存中的资料：Z.10模式下按住“置零”不放──〉按3752──〉再按“置零”──〉按230──〉按“X”切换，按“项目#代码”保存以上设置，显示为（Z1.0000）----“关机”一般设置141、142和IP地址就可以正常使用了。
寺岗电子称

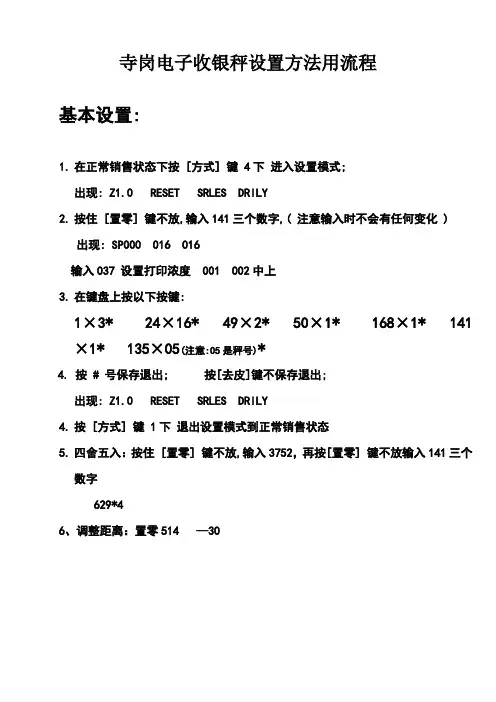

寺岗电子收银秤设置方法用流程基本设置:1.在正常销售状态下按 [方式] 键 4下进入设置模式;出现: Z1.0 RESET SRLES DRILY2.按住 [置零] 键不放,输入141三个数字,( 注意输入时不会有任何变化 )出现: SP000 016 016输入037 设置打印浓度 001 002中上3.在键盘上按以下按键:1×3* 24×16* 49×2* 50×1* 168×1* 141×1* 135×05(注意:05是秤号)*4. 按 # 号保存退出; 按[去皮]键不保存退出;出现: Z1.0 RESET SRLES DRILY4.按 [方式] 键 1下退出设置模式到正常销售状态5.四舍五入：按住 [置零] 键不放,输入3752，再按[置零] 键不放输入141三个数字629*46、调整距离：置零514 —30IP地址设置:6.在正常销售状态下按 [方式] 键 4下进入设置模式;出现: Z1.0 RESET SRLES DRILY7.按住 [置零] 键不放,输入0416三个数字,( 注意输入时不会有任何变化 )出现: SCRLE IP 192 168 000 005 ( 注意: 005 为默认的秤号 )如果要改动IP地址, 可在此状态下直接输入所需要的IP地址: 如 192 168000 (注意:不代最后三位,因为那三位可由秤自动生成, 秤号是多少,那三位就是多少)打印格式设置:1.在正常销售状态下按 [置零] 键和[方式]键然后只松开[方式]键;出现LADELMODE 时停止,设置完毕.超市之星设置方法:寺岗电子秤软件设置方法:条码秤新品添加并下传操作流程说明:进入秤软件TOP2000, 点击[文件] 再点击[新品添加] 出现商品添加窗口.部门号: 商品部门号默认为 1 PLU编码: 商品序列号+1累计数项目代码: 四位商品条码如:0010单价: 零售价/公斤F1 F2: 秤标识号默认为22保质期: 后台服务品已注明,此处不用填写.商品名称: 所添加商品名称如:酱黄瓜商品类型: 称重成份: 不用填写特殊信息: 不用填写填写完成后点击[添加保存] 完成新品添加.如商品添加完毕, 可点击[部分下传] 出现商品下传窗口, 双击所要下传商品, 点击[下传], 出现下传秤目标窗口, 选中[部门号] 先项, 并输入 1 再点击[确定] 完成新品下传.条码秤条码价签格式打开设计下传操作流程.进入秤软件TOP2000, 点击[设置] 再点击[标签设置] 出现标签设置窗口.1.窗口右下方改[型号] 为:SM300/1002. 点击[文件] 再点击[打开] 选中商品条码价签.fmt 点击[打开] 出现原始价签格式.3. 在这里可改动原始设计, 下传按扭是[ ↓] ’一个向下的蓝色箭头’.4. 出现传秤窗口, 输入所要传的秤号. 如: 65. 完成条码秤条码价签格式打开设计下传.条码秤预设键设置下传操作流程.进入秤软件TOP2000, 点击[设置] 再点击[预设键设置] 出现预设键设置窗口.1.更改[预设键类型] 为: SM-100EV型再点击[读文件] 选中相应秤的预设键类型文件, 点击打开.2.在所要预设的键上双击,出现商品选择窗口, 双击所要预设的商品, 一个预设键只能放入一个商品, 放入完毕后点击[另存为] 继续存为第一步打开时的那个文件.4. 点击发送, 选中[秤号] 输入所要传的秤号, 如:6 (注意: 不能选中[部门号] 否则所有的秤将被更改)5. 完成条码秤预设键设置下传操作. .。
寺冈 电子称 收银称 RM-60 操作打折及变价手册
6.输入打折起始日期按[*]确定
S23.7
ST DATE
DIS S
000000
日期格式为yy/mm/dd
7.输入打折起始时间按[*]确定
S23.8
ST TIME
DIS S
0000
时间格式为hh/ss
8.输入打折起始日期按[*]确定
S23.9
ED DATE
DIS S
000000
广告文件(ADVER MESSAGE)
7 X
店员文件(VENDER)
8 X
日期和时间(DATE TIME)
9 X
特殊信息文件(SP MESSAGE)
10 X
成分文件(INGR)
12 X
自由格式设定(FREE FORMAT)
13X
滚动信息文件(SCROLL ASG)
14X
滚动信息状态文件（SCROLL SEQ）
16 X
机器设置(MACHINE SETTING)
18 X
税文件(TAXDOCUMENTS)
19 X
PLU编辑项目(PLU ITEM)
20 X
内存状态(MEMORY STATUS)
21 X
接口测试(I/F TEST)
23 X
打折计划文件(DISC SCHEDULE)
24X
变价计划文件（PRICE CHANGE）
7.输入变价起始时间按[*]确定
S24.4
ED TIME
PRCHG
0000
时间格式为hh/ss
8.输入变价日按[*]确定
S23.5
DAYYEET
PRCHG
000000
日期格式为yy/mm/dd
寺冈 digi 电子称 收银称 RM-60 USB 功能操作指南
总价窗 DAILY PERIOD
Y-C N-T Y-C N-T
PERIOD
备注
Z 模式，指示灯 Z 亮起 选择一种报表，如：销售阶段报表 输入文件名 插入 U 盘后按[清除]确认 替换已有文件 结束操作 返回 Z 模式
总价窗
FILE
Y-C N-T Y-C N-T
备注
S 模式，指示灯 S 亮起 选择读取文件 输入文件名 插入 U 盘后按[清除]确认 替换已有文件 结束操作 返回 S 模式
3.2.2. 写入文件(从 U 盘读取文件后更新到 RM-60)
操作
显示 皮重窗 重量窗 单价窗
进入 S 模式
S1
PLU
按[锁定]
USB
READ
按[x]切换ห้องสมุดไป่ตู้
USB
WRITE
按[*]
USB NAME 12
按[*]
USB INSERT
按[清除]
USB FINISH
按[去皮]
S1
PLU
总价窗
FILE FILE
Y-C N-T
备注
S 模式，指示灯 S 亮起
切换为写入模式 输入文件名 插入 U 盘后按[清除]确认 结束操作 返回 S 模式
操作显示备注皮重窗重量窗单价窗总价窗进入s模式s1plufilemodeindicator输入21选择if测试模式s21测试模式是s模式菜单的21按键进入钱箱测试模式s211testcashdrawer进入钱箱测试模式连续按x转到usb测试模式s215testusb进入usb测试模式按开始测试usb设备s215testusbtestpassederror的测试结果会显示出来按t键返回s模式s21test返回s模式注意
寺岗电子秤操作方法
寺岗电子秤操作方法
寺岗电子秤的操作方法如下：
1. 开机：插上电源线或者安装电池后，按下开关按钮即可开启电子秤。
2. 归零：在无物体放置在秤盘上的情况下，按下“归零”按钮或者操作界面的归零功能，使电子秤回到零位。
3. 放置物体：将需要称量的物体放置在秤盘上，确保物体放置平稳，不要晃动或者移动物体。
4. 读数：待电子秤显示稳定后，即可读取称量结果。
有些电子秤会有声音提示或者闪烁的显示来指示称量完成。
5. 关机：称量完成后，按下电源开关按钮或者等待一段时间后，电子秤会自动关闭。
6. 清洁和保养：定期清洁电子秤的秤盘和外壳，避免灰尘或者杂物影响称量的准确性。
同时避免水或者其他液体进入电子秤内部。
寺冈电子称设置
寺冈SM系列电子称维护手册如何设快捷键：状态→置零→状态→4X→输入条码→按任意键（也就是电子称上的平面）可以直接输入N个。
增加新品：状态→置零→状态→条码→米→单价→米→名称（区位码）→米→米→1→#保存→状态两次如何改名称：状态→置零→状态→输入条码→按一次打印键→然后再输入字的代码→保存→按状态退出。
更改商品的价格：状态→置零→状态→输入条码→再输入新价格→保存（项目代码键）查称号：置零→1 4 1→1 3 5 X设称号：置零→1 4 1→1 3 5 X称号→选择号码→打印→保存（项目键）查IP地址：置零→3 7 5 2→置零→0 4 1 6看称号：按住置零键不放同时输入1 4 1后放开再输入1 3 5 X就可以显示出称号。
永久改价：状态→置零→状态→条码→米→新单价→#保存称重改计数:状态→置零→状态→条码→米→按预设键最右下角地个键，屏幕10.00/KG变成10.00/pck→#保存——状态两次条码打印不出来怎么处理:置零→1 4 1→1 9 1 X 1→打印→保存（项目键）电子称重不准的处理办法:按置零同时（不松开）输入3 7 5 2→称上面显示是“0→再按置零同时输入8 7 1 5称上是显示C R L00→后毕后，按打印键保存，显示C R L 5 P→按打印同时放上物品，显示D R L X O→按状态键2次以保存。
电子秤清除密码:1、在正常打秤状态下，按住“置零”键不松，按数字“3752”，松手，屏幕显示：S1 daily 0 Clr；2、按数字“9999”；3、按住“置零”键不松，按数字“清除”，松手，屏幕显示： S1 Clr PLU File；4、按快捷键盘[8]（》）两次，屏幕显示： S1 Clr oth File ；5、按“打印”，屏幕显示：S1 Clr oth y-c n-t ；6、按“清除”，屏幕显示：S1 daily 0 Clr；7、按“状态”二次退出。
寺冈SM系列说明书
SM-90系列国家版本初始化注：1、新秤必须做国家版本初始化。
2、做完国家版初始化本后必须设置基本功能。
（设置141，142功能）3、国家版本将会清除系统设置及功能设置，所以一般情况轻易不要做。
1、四次【方式】进入Z模式，然后打开秤底部的标定开关（用棉签轻轻顶一下即可）2、然后按住【置零】不放同时输入【8822】屏幕出现SPEC 3-CN COUNTPY输入【3】（3代表中国版本）然后【打印】，屏幕出现SPEC Y-C N-T，再按【清除】3、待屏幕出现SCALE TYPE之后用【X】键切换机器型号POLE（带臂显示）.BENCN（平台秤）.ELEVATE（EV型）.HANGING（吊秤）。
SELF-S（S秤）。
CASSE-B（旧80/90BCS）。
CASSE –P（旧74键80/90PCS）。
B-CS（平台秤80/90BCS平台秤）。
P-CS（带臂80/90PCS）PCS型(PCS)选定后按【打印】再用【X】键切换量程15KG然后【打印】，再用【X】键选择分度值（1/7500S）【打印】确认并保存设置。
按【清除】键清除内存，等过几秒钟系统会自动退回到Z模式，两次【方式】退出。
国家版本将会清除系统设置及功能设置，所以一般情况轻易不要做。
做完国家版本初始化后需重新设置141及142功能。
基本功能的设置一、141功能的设置进入设置：四次【方式】然后按住【置零】同时输【141】，然后参照下表操作如下：1、SPEC00X4 单品条码设为：F1F2CCCCCXXXXX C/D2、SPEC24X16 单品标签格式设为格式13、SPEC49X2 通讯方式设为以太网双绞线4、SPEC64X1 禁止密码设置(=0允许)5、SPEC135X02 秤号的设置6、SPEC141X1 四位年的打印（=0两位年的打印；=1四位年的打印）7、SPEC142X1 允许保质日期超过90天（=0禁止；=1允许）如：SPEC49设置为2，输【49】【X】【2】，【打印】；其他设置同理，所有项目设置完成后按【#】存储，【去皮】不存储退出。
寺冈电子称设置及培训资料
1.校验称重量4次方式进入Z模式置零+3752置零+8715显示cal 00按*字打印键显示calsp放上砝码（15KG）按*字打印键按置零保存----退出关机开机2.恢复出厂值4次方式进入Z模式置零+8822按[3](代表中国)按[打印]键按清除按清除按*按×选择到15KG按*按*按清除按两下方式3.标签与打印纸间的切换在称重状态下，同时按下‘置零’+‘方式’屏幕上显示-P.M-为标签格式，反之打印纸。
4.网络设置:置0+141,24×16*,25×16*,41×1*,42×0*,141×1*,142×1*,317×0*,49 ×2*,50×1*,135×称号*,按项目#保存,按"置零"+0416"设置该秤的IP,如果是设置2号秤的IP一般设为192.168.001后面的002就是秤号;按"置零"+0418设置子网掩码一般改为:255.255.255.0按项目保存5、精确到分：置0+3752 置0+142 629×0*#6、设店标n开头：置0+141 3×n*#7、设单个标签：置0+141 24×16*#9、设N位店内码：置0+141 8*#（4位），4*#（5位），5*#（6位1标识位），3*#（6位2位标识位）10、非称重：置0+141 41*0*#11、条码格式：编号+重量：置0+141 1×2*#12、条码格式：编号+价格：置0+141 1×1*#13、四舍五入：置0＋3752 置0 142 629×4 *#3次M退出9、精确到2克Z模式下，置0+3752；置0+142；646×1*；645×1（或者是0）*。
10、设置第二个键位Z模式下，置0+141；203×1*；项目键保存。
寺冈电子秤设
寺冈电子称设置一、P OS系统设置A 在商品的设置中，把商品的代码设为五位数的代码。
（设置一次即可）条码不用输入（条码即代码）。
B 在商品管理→电子秤→导出文件一、电子秤设置：1、WIN98上安装条码秤软件，并注册。
口令：me ,安装VB软件0 1 2 3 4 5 6 7 8 9W A n s O I S 1 t i2、硬件设置：把网线一头接电子秤的底部网卡接口，另一头接HUB，并按说明把标签纸装好，并把纸架背面的开关打到LABEL处。
（设置一次即可）二、软件设置：A、设置电子秤号：按住[置零]同时按[1][4][1]（设置一次即可）B、1、进入编程：按[M][置零][M][1][2][X][1][*][去皮][输入标签长度]如‘45’[*] [输入标签宽度]如‘27’[*][0]2、输入代码号：按[1][X][*]后[输入X轴坐标]如‘42’[*] [输入Y坐标]如‘23’[*],角度不变[*]，打印状态可按[自动部门8]键后翻选择‘ALL3’[*]，字体按[自动部门8]选择‘S3’[*]。
3、输入售价参数：按[2][X][*]后[输入X坐标]如‘32’[*][输入Y坐标]‘7’[*]，角度不变[*]，打印状态可选择‘ALL3’[*]，字体选择‘M4’[*]4、输入单价参数：按[3][X][*]后[输入‘X’坐标]如‘29’[*][输入Y坐标]如‘14’[*]，角度不变[*]，打印状态可选择‘ALL3’[*]，字体选择‘S4’[*]。
5、输入重量参数：按[4][X][*]后[输入X坐标]如‘42’，[*][输入y坐标]如‘14’[*]，角度不变[*]，打印状态可选择‘ALL3’[*]，字体选择‘S4’[*]。
6、输入包装日期参数：按[6][X][*]后[输入X坐标]如‘5’[*][输入Y坐标]如‘14’[*]，角度不变[*]，打印状态可选择‘ALL3’[*]，字体选择‘S4’[*]。
7、输入商品名称参数：按[8][X][*]后[输入X坐标]如‘4’[*][输入Y坐标]如‘21’[*]，角度不变[*]，[输入商品名称的打印区域宽]如‘42’[*]，[输入高度]如‘8’，打印状态可选择‘ALL3’[*]。
