光刻工艺问答
光刻工艺问答 PHOTO 流程? 答：上光阻→曝光→顯影→顯影後檢查→CD量測→Overlay量測 何为光阻？其功能为何？其分为哪两种？ 答：Photoresist(光阻).是一种感光的物质，其作用是将Pattern从光罩(Reticle)上传递到Wafer上的一种介质。其分为正光阻和负光阻。 何为正光阻? 答：正光阻，是光阻的一种，这种光阻的特性是将其曝光之后，感光部分的性质会改变，并在之后的显影过程中被曝光的部分被去除。 何为负光阻? 答：负光阻也是光阻的一种类型，将其曝光之后，感光部分的性质被改变，但是这种光阻的特性与正光阻的特性刚好相反，其感光部分在将来的显影过程中会被留下，而没有被感光的部分则被显影过程去除。 什幺是曝光？什幺是显影？ 答：曝光就是通过光照射光阻，使其感光；显影就是将曝光完成后的图形处理，以将图形清晰的显现出来的过程。 何谓 Photo? 答：Photo=Photolithgraphy,光刻，将图形从光罩上成象到光阻上的过程。 Photo主要流程为何? 答：Photo的流程分为前处理，上光阻，Soft Bake, 曝光，PEB，显影，Hard Bake等。 何谓PHOTO区之前处理? 答：在Wafer上涂布光阻之前，需要先对Wafer表面进行一系列的处理工作，以使光阻能在后面的涂布过程中能够被更可靠的涂布。前处理主要包括Bake，HDMS等过程。其中通过Bake将Wafer表面吸收的水分去除，然后进行HDMS工作，以使Wafer表面更容易与光阻结合。 何谓上光阻? 答：上光阻是为了在Wafer表面得到厚度均匀的光阻薄膜。光阻通过喷嘴（Nozzle）被喷涂在高速旋转的Wafer表面，并在离心力的作用下被均匀的涂布在Wafer的表面。 何谓Soft Bake? 答：上完光阻之后，要进行Soft Bake，其主要目的是通过Soft Bake将光阻中的溶剂蒸发，并控制光阻的敏感度和将来的线宽，同时也将光阻中的残余内应力释放。 何谓曝光? 答：曝光是将涂布在Wafer表面的光阻感光的过程，同时将光罩上的图形传递到Wafer上的过程。 何谓PEB(Post Exposure Bake)? 答：PEB是在曝光结束后对光阻进行控制精密的Bake的过程。其目的在于使被曝光的光阻进行充分的化学反应，以使被曝光的图形均匀化。 何谓显影? 答：显影类似于洗照片，是将曝光完成的Wafer进行成象的过程，通过这个过程，成象在光阻上的图形被显现出来。 何谓Hard Bake? 答：Hard Bake是通过烘烤使显影完成后残留在Wafer上的显影液蒸发，并且固化显影完成之后的光阻的图形的过程。 何为BARC?何为TARC?它们分别的作用是什幺？ 答：BARC=Bottom Anti Reflective Coating, TARC=Top Anti Reflective Coating. BARC是被涂布在光阻下面的一层减少光的反射的物质，TARC则是被涂布在光阻上表面的一层减少光的反射的物质。他们的作用分别是减少曝光过程中光在光阻的上下表面的反射，以使曝光的大部分能量都被光阻吸收。 何谓 Iline？ 答：曝光过程中用到的光，由Mercury Lamp(汞灯)产生，其波长为365nm，其波长较长，因此曝光完成后图形的分辨率较差，可应用在次重要的层次。 何谓 DUV？ 答：曝光过程中用到的光，其波长为248nm，其波长较短，因此曝光完成后的图形分辨率较好，用于较为重要的制程中。 I-line与DUV主要不同处为何? 答：光源不同，波长不同，因此应用的场合也不同。I-Line主要用在较落后的 制程（0.35微米以上）或者较先进制程（0.35微米以下）的Non-Critical layer。DUV则用在先进制程的Critical layer上。 何为Exposure Field? 答：曝光区域，一次曝光所能覆盖的区域 何谓 Stepper? 其功能为何? 答：一种曝光机，其曝光动作为Step by step形式,一次曝整個exposure field,一個一個曝過去 何谓 Scanner? 其功能为何? 答：一种曝光机，其曝光动作为Scanning and step形式, 在一個exposure field曝光時, 先Scan完整個field, Scan完後再移到下一個field. 何为象差？ 答：代表透镜成象的能力,越小越好. Scanner比Stepper优点为何？ 答：Exposure Field大，象差较小 曝光最重要的两个参数是什幺？ 答：Energy(曝光量), Focus(焦距)。如果能量和焦距调整的不好，就不能得到要求的分辨率和要求大小的图形，主要表现在图形的CD值超出要求的范围。因此要求在生产时要时刻维持最佳的能量和焦距，这两个参数对于不同的产品会有不同。 何为Reticle? 答：Reticle也称为Mask，翻译做光掩模板或者光罩，曝光过程中的原始图形的载体，通过曝光过程，这些图形的信息将被传递到芯片上。 何为Pellicle? 答：Pellicle是Reticle上为了防止灰塵(dust)或者微塵粒子(Particle)落在光罩的图形面上的一层保护膜。 何为OPC光罩？ 答：OPC (Optical Proximity Correction)为了增加曝光图案的真实性，做了一些修正的光罩，例如，0.18微米以下的Poly, Metal layer就是OPC光罩。 何为PSM光罩？ 答：PSM (Phase Shift Mask)不同于Cr mask, 利用相位干涉原理成象，目前大都应用在contact layer以及较小CD的Critical layer（如AA，POLY，METAL1）以增加图形的分辨率。 何為CR Mask？ 答：傳統的鉻膜光罩,只是利用光訊0與1干涉成像,主要應用在較不Critical 的layer 光罩编号各位代码都代表什幺？ 答：例如003700-156AA-1DA, 0037代表产品号，00代表Special code,156代表layer,A代表客户版本，后一个A代表SMIC版本，1代表FAB1，D代表DUV(如果是J,则代表I-line),A代表ASML机台（如果是C，则代表Canon机台） 光罩室同时不能超过多少人在其中？ 答：2人，为了避免产生更多的Particle和静电而损坏光罩。 存取光罩的基本原则是什幺？ 答：(1) 光罩盒打开的情况下，不准进出Mask Room,最多只准保持2个人(2) 戴上手套(3) 轻拿轻放 如何避免静电破坏Mask？ 答：光罩夹子上连一导线到金属桌面，可以将产生的静电导出。 光罩POD和FOUP能放在一起吗？它们之间至少应该保持多远距离？ 答：不能放在一起，之间至少要有30公分的距离，防止搬动FOUP时碰撞光罩Pod而损坏光罩。 何谓 Track? 答：Photo制程中一系列步骤的组合，其包括：Wafer的前、后处理，Coating(上光阻)，和Develop(显影)等过程。 In-line Track机台有几个Coater槽，几个Developer槽？ 答：均为4个 机台上亮红灯的处理流程？ 答：机台上红灯亮起的时候表明机台处于异常状态，此时已经不能RUN货，因此应该及时Call E.E进行处理。若EE现在无法立即解决，则将机台挂DOWN。 何谓 WEE? 其功能为何? 答：Wafer Edge Exposure。由于Wafer边缘的光阻通常会涂布的不均匀，因此一般不能得到较好的图形，而且有时还会因此造成光阻peeling而影响其它部分的图形，因此 将Wafer Edge的光阻曝光，进而在显影的时候将其去除，这样便可以消除影响。 何为PEB？其功能为何？ 答：Post Exposure Bake，其功能在于可以得到质量较好的图形。（消除standing waves） PHOTO POLYIMIDE所用的光阻是正光阻还是负光阻 答：目前正负光阻都有，SMIC FAB内用的为负光阻。 RUN货结束后如何判断是否有wafer被reject？ 答：查看RUN之前lot里有多少Wafer,再看Run之后lot里的WAFER是否有少掉，如果有少，则进一步查看机台是否有Reject记录。 何谓 Overlay? 其功能为何? 答：迭对测量仪。由于集成电路是由很多层电路重迭组成的，因此必须保证每一层与前面或者后面的层的对准精度，如果对准精度超出要求范围内，则可能造成整个电路不能完成设计的工作。因此在每一层的制作的过程中，要对其与前层的对准精度进行测量，如果测量值超出要求，则必须采取相应措施调整process condition. 何谓 ADI CD? 答：Critical Dimension，光罩图案中最小的线宽。曝光过后，它的图形也被复制在Wafer上，通常如果这些最小的线宽能够成功的成象，同时曝光的其它的图形也能够成功的成象。因此通常测量CD的值来确定process的条件是否合适。 何谓 CD-SEM? 其功能为何? 答：扫描电子显微镜。是一种测量用的仪器，通常可以用于测量CD以及观察图案。 PRS的制程目的为何？ 答：PRS (Process Release Standard)通过选择不同的条件（能量和焦距）对Wafer曝光，以选择最佳的process condition。

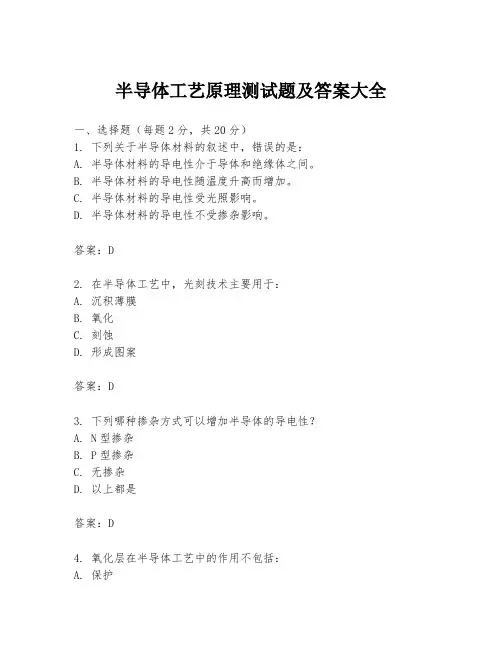

半导体工艺原理测试题及答案大全
半导体工艺原理测试题及答案大全一、选择题（每题2分，共20分）1. 下列关于半导体材料的叙述中，错误的是：A. 半导体材料的导电性介于导体和绝缘体之间。
B. 半导体材料的导电性随温度升高而增加。
C. 半导体材料的导电性受光照影响。
D. 半导体材料的导电性不受掺杂影响。
答案：D2. 在半导体工艺中，光刻技术主要用于：A. 沉积薄膜B. 氧化C. 刻蚀D. 形成图案答案：D3. 下列哪种掺杂方式可以增加半导体的导电性？A. N型掺杂B. P型掺杂C. 无掺杂D. 以上都是答案：D4. 氧化层在半导体工艺中的作用不包括：A. 保护B. 绝缘C. 导电D. 隔离答案：C5. 扩散工艺在半导体工艺中主要用于：A. 形成晶体管B. 形成绝缘层C. 形成金属层D. 形成氧化层答案：A二、填空题（每题2分，共20分）1. 在半导体工艺中，____是形成晶体管PN结的关键步骤。
答案：扩散2. 半导体工艺中的氧化层通常采用____材料。
答案：二氧化硅3. 光刻胶在光刻过程中的作用是____。
答案：形成掩模4. 离子注入技术可以用于____掺杂。
答案：N型或P型5. 在半导体工艺中，____技术用于去除不需要的材料。
答案：刻蚀三、简答题（每题10分，共30分）1. 简述CMOS工艺中晶体管的工作原理。
答案：在CMOS工艺中，晶体管的工作原理基于PN结的开关特性。
N型晶体管（NMOS）在栅极电压高于源极电压时导通，而P型晶体管（PMOS）在栅极电压低于源极电压时导通。
通过控制栅极电压，可以实现晶体管的开关控制。
2. 描述氧化层在半导体工艺中的作用。
答案：氧化层在半导体工艺中主要起到保护、绝缘和隔离的作用。
它可以保护硅片不受化学腐蚀，防止杂质扩散，同时作为绝缘层隔离不同的晶体管或电路元件，确保电路的稳定性和可靠性。
3. 离子注入技术在半导体工艺中的应用是什么？答案：离子注入技术在半导体工艺中主要用于掺杂，通过将掺杂原子注入硅片，可以精确控制掺杂的类型、浓度和深度，从而制造出具有特定特性的半导体器件，如晶体管、二极管等。
(完整版)半导体工艺复习题..
填空 20’简答20’判断10’综合50’第一单元1.必定温度，杂质在晶体中拥有最大均衡浓度，这一均衡浓度就称为何？固溶度2.按制备时有无使用坩埚分为两类，有坩埚分为？无坩埚分为？（P24）有坩埚：直拉法、磁控直拉法无坩埚：悬浮区熔法3.外延工艺按方法可分为哪些？（P37）气相外延、液相外延、固相外延和分子束外延4.Wafer 的中文含义是什么？当前常用的资料有哪两种？晶圆；硅和锗5.自混杂效应与互扩散效应（P47-48）左图：自混杂效应是指高温外延时，高混杂衬底的杂质反扩散进入气相界限层，又从界限层扩散掺入外延层的现象。
自混杂效应是气相外延的本征效应，不行能完好防止。
自混杂效应的影响：○1改变外延层和衬底杂质浓度及散布○2对p/n或n/p硅外延，改变pn 结地点右图：互（外）扩散效应：指高温外延时，衬底中的杂质与外延层中的杂质相互扩散，惹起衬底与外延层界面邻近的杂质浓度迟缓变化的现象。
不是本征效应，是杂质的固相扩散带来（低温减小、消逝）6.什么是外延层？为何在硅片上使用外延层？1)在某种状况下，需要硅片有特别纯的与衬底有同样晶体构造的硅表面，还要保持对杂质类型和浓度的控制，经过外延技术在硅表面堆积一个新的知足上述要求的晶体膜层，该膜层称为外延层。
2)在硅片上使用外延层的原由是外延层在优化pn 结的击穿电压的同时降低了集电极电阻，在适中的电流强度下提升了器件速度。
外延在 CMOS集成电路中变得重要起来，由于跟着器件尺寸不停减小它将闩锁效应降到最低。
外延层往常是没有玷辱的。
7.常用的半导体资料为何选择硅？1）硅的充裕度。
硅是地球上第二丰富的元素，占地壳成分的25%；经合理加工，硅能够提纯到半导体系造所需的足够高的纯度而耗费更低的成本。
2）更高的融化温度同意更宽的工艺容限。
硅1412 ℃>锗3）更宽的工作温度。
用硅制造的半导体件能够用于比锗937℃。
更宽的温度范围，增添了半导体的应用范围和靠谱性。
光刻与刻蚀工艺
涂胶/显影技术
01
02
03
涂胶
在晶圆表面涂上一层光敏 胶，以保护非曝光区域并 提高图像对比度。
显影
用适当的溶剂去除曝光区 域的光敏胶，以形成所需 的图案。
控制胶厚
保持胶厚均匀，以避免图 像的扭曲和失真。
烘烤与曝光技术
烘烤
通过加热去除晶圆表面的湿气，以提高光敏胶的灵敏度和图像质 量。
曝光
将掩模图像投影到光敏胶上，通过光化学反应将图像转移到晶圆 上。
非接触式光刻
投影式非接触
利用光学系统将掩膜板上的图像投影到光刻胶涂层上，优点是无需直接接触，缺点是难度较高，需要精确的控 制系统。
电子束光刻
利用电子束在光刻胶上直接曝光，优点是分辨率高、无需掩膜板，缺点是生产效率低。
投影式光刻
接触式投影
掩膜板与光刻胶涂层之间保持接触，通过投影系统将图像投影到光刻胶上，优点是操作简单、高效， 缺点是图像质量可能受到掩膜板损伤和光刻胶污染的影响。
要点二
损伤控制
是指在刻蚀过程中避免对材料产生损伤。对于某些特殊 材料，如脆性材料，损伤控制尤为重要。如果刻蚀过程 中产生过多损伤，可能会导致材料性能下降甚至破裂。
感谢您的观看
THANKS
光刻工艺的基本步骤
涂胶
将光刻胶涂敷在硅片表面，以形成 光刻胶层。
烘烤
通过烘烤使光刻胶层干燥并固化。
曝光
将掩膜版上的图形对准硅片上的光 刻胶层，并使用曝光设备将图形转 移到光刻胶上。
显影
使用显影液将曝光后的光刻胶进行 化学处理，使图形更加清晰地展现 出来。
光刻工艺的重要性
光刻工艺是半导体制造中的关键环节，直接影响芯片的制造 质量和性能。
(第五章)光刻工艺
学习目标：
光刻基本概念 负性和正性光刻胶差别 光刻的8个基本步骤 光刻光学系统 光刻中对准和曝光的目的 光刻特征参数的定义及计算方法 五代光刻设备
5.1 引言
光刻是把掩膜版上的电路图形超精确地转移到涂 覆在硅片上的光刻胶膜上，为后续刻蚀或离子注 入提供掩蔽膜，以完成图形的最终转移的工艺过 程。
光刻是集成电路制造的关键工艺
一、光刻技术的特点
产生特征尺寸的关键工艺； 复印图像和化学作用相结合的综合性技术； 光刻与芯片的价格和性能密切相关，光刻成本占
整个芯片制造成本的1/3。
二、光刻三个基本条件
掩膜版 光刻胶 光刻机
掩膜版（Reticle或Mask）的材质有玻璃 版和石英版，亚微米技术都用石英版，是 因为石英版的透光性好、热膨胀系数低。 版上不透光的图形是金属铬膜。
7.颗粒少
旋转涂胶参数 光刻胶厚度∝1/(rpm)1/2
传统正性I线光刻胶
1. 树脂是悬浮于溶剂中的酚醛甲醛聚合物 2. 感光剂化合物作为强的溶解抑制剂（不溶解于显影液）被加到线性酚 醛树脂中 3. 在曝光过程中，感光剂（通常为DNQ）发生光化学分解产生羟酸 4. 羟酸提高光刻胶曝光区域的线性酚醛树脂的溶解度
光刻胶成分：
1. 树脂（是一种有机聚合物材料，提供光刻 胶的机械和化学特性） 2. 感光剂（光刻胶材料的光敏成分） 3. 溶剂（使光刻胶具有流动性） 4. 添加剂（控制光刻胶特殊方面的化学物质， 备选）
光刻工艺对光刻胶的要求：
1.分辨率高（区分硅片上两个相邻的最小特征尺 寸图形的能力强）
2.对比度好（指曝光区和非曝光区过渡的陡度）
工艺宽容度，工艺发生一定变化时，在规定范 围内仍能达到关键尺寸要求的能力。
光刻工艺介绍
光刻工艺介绍一、定义与简介光刻是所有四个基本工艺中最关键的，也就是被称为大家熟知的photo，lithography，photomasking, masking, 或microlithography。
在晶圆的制造过程中，晶体三极管、二极管、电容、电阻和金属层的各种物理部件在晶圆表面或表层内构成，这些部件是预先做在一块或者数块光罩上，并且结合生成薄膜，通过光刻工艺过程，去除特定部分，最终在晶圆上保留特征图形的部分。
光刻其实就是高科技版本的照相术，只不过是在难以置信的微小尺寸下完成，现在先进的硅12英寸生产线已经做到22nm，我们这条线的目标6英寸砷化镓片上做到0.11um。
光刻生产的目标是根据电路设计的要求，生成尺寸精确的特征图形，并且在晶圆表面的位置正确且与其它部件的关联正确。
二、光刻工艺流程介绍光刻与照相类似，其工艺流程也类似：实际上，普通光刻工艺流程包括下面的流程：1)Substrate Pretreatment 即预处理，目的是改变晶圆表面的性质，使其能和光刻胶（PR）粘连牢固。
主要方法就是涂HMDS，在密闭腔体内晶圆下面加热到120℃，上面用喷入氮气加压的雾状HMDS，使得HMDS和晶圆表面的-OH健发生反应已除去水汽和亲水健结构，反应充分后在23℃冷板上降温。
该方法效果远比传统的热板加热除湿好。
2)Spin coat即旋转涂光刻胶，用旋转涂布法能提高光刻胶薄膜的均匀性与稳定性。
光刻胶中主要物质有树脂、溶剂、感光剂和其它添加剂，感光剂在光照下会迅速反应。
一般设备的稳定工作最高转速不超过4000rpm，而最好的工作转速在2000～3000rpm。
3)Soft Bake(Pre-bake)即软烘，目的是除去光刻胶中溶剂。
一般是在90℃的热板中完成。
4)Exposure即曝光，这也是光刻工艺中最为重要的一步，就是用紫外线把光罩上的图形成像到晶圆表面，从而把光罩上面的图形转移到晶圆表面上的光刻胶中。
