施工平面布置图及布置说明
施工平面布置图及布置说明
1.1施工现场平面布置原则
根据本工程招标文件规定，并针对本工程实际现场施工及进度要求进行相应的施工平面布置，对施工场地合理布置，具体原则是：
1、首先要保证施工区与外围道路完全隔开，保证互不干扰，临时建筑和材料堆放场地，要不影响今后施工，根据各施工阶段情况，合理布置施工道路，保证材料运输道路通畅，施工方便。
2、根据不同施工阶段重点，各阶段总平面布置作适当调整，使其与各时期的施工重点相适应。
3、中小型机械的布置要处于安全环境中，要避开高空物体打击的范围。
4、材料堆放尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运。
5、临电电源、电线敷设避开人员流量大的楼梯及安全出口，以及容易被坠落物打击的范围，电线尽量采用暗敷方式。
1.2现场施工总平面布置
1.2.1现场施工布置和临时办公、生活区的布置
总平面布置图见附图。
根据公司的CIS手册要求，所有现场管理严格按照公司的《现场管理手册》执行，保证现场井然有序，并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。
1.2.2现场出入口及道路
根据施工现场现有布置的情况，在北侧西城路侧及东侧龙金大道
均布置大门，并且设置警卫室。
本工程在临时设施、材料堆场、路边均设置排水篦子，场内排水由路面顺坡进入排水篦子，经沉淀处理后，统一汇入市政管道。
1.2.3垂直、水平运输设置
1、结构施工阶段
主体结构施工期间大型施工机械将布置5台附着式塔吊。
本工程结构混凝土浇筑时，均采用汽车泵配合固定泵施工。
现场布置详见施工总平面图。
1.2.4原材料及加工场地的布置
钢筋半成品和木工房布置在塔吊吊运范围之内，施工现场全部围档，进行封闭施工，与周围的环境相隔开。
（具体布置详见施工总平面图）为保证结构施工期间的现场道路的顺畅，材料进场严格按照计划执行。
1.3现场临电、临水布置
1.3.1现场临电布置
1、根据业主提供位于基地内电源，设两个配电室，采用集中管理，施工用电线路采用三相五线制。
分别从各配电室分二路接出，一路作为大型机械设备用电（如塔吊），一路作为其它施工用电。
2、本工程每层设分配电箱，再由分配电箱分别拉出开关箱接至楼层施工用电部位。
3、地下室等潮湿环境照明用电均采用36V低压电。
4、根据现场各主要设备用电量计算，考虑到不同的施工阶段及照明用电且所有机械并非同时用电，建设单位提供两个400KVA的用
电量低压配电柜能满足施工要求。
1.3.2现场临水布置
根据施工现场情况及省施工现场管理有关规定，作出本工程临时用水设计方案，本工程施工用水的接入口由业主提供。
1、生产给水系统
根据业主提供的位于基地内的水源，接出水表，用镀锌管管道口径为75㎜组成供水网络，并在施工现场各用水点预留施工生产用水甩口。
楼层施工用水用管径75㎜镀锌管布置至各施工层面，以满足结构及装饰施工用水，施工用水严禁使用消防水源。
所有水管均沿围墙或路下敷设，穿越重载车处作加固处理。
2、排水系统
沿建筑施工区域外围设置砌砖明排水沟350mm×300mm（深×宽），并经过三级沉淀及集水井，集中排入市政污水管道。
及时清理现场内残留施工垃圾、障碍物以及疏通施工现场排水管道。
3、灭火器
每楼层在上下通道口、脚手架等部位均设消防灭火器，并定期检查更换。
1.4现场卫生
1、为了保持工地及其周围环境的清洁卫生，在施工期间所产生的施工垃圾和生活垃圾按其性质分类及时搬离施工现场，直至工完料
清交付使用。
2、在车辆进出施工现场的主要出入口设置车辆清洗设备，以保证施工泥浆不随车辆污染市政道路。
3、对雨季和汛期现场排水系统的日常维修措施
4、成立现场排水系统日常维修班组，专人负责、定期检查和清除排水沟以及沉淀池中积存物，确保排水沟畅通。
5、逢雨季、汛期增加潜水泵，提高排水流量、流速，确保排水畅通、迅速。
6、雨季、汛期成立防汛抗台工作小组，做到人员到位、职责分明、防汛抗台物质储备充裕。
1.5夜间施工照明
1、夜间施工照明主要利用场内灯照明（要求向场内照射，以防止对场外的光污染），另配小太阳灯局部辅助照明。
2、场地四周共设4个灯架照明。
3、楼层内楼梯间设36V低压照明，确保施工期间上下照明的需要。
施工总平面图布置
施工总平面图布置施工总平面图布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
一、布置说明1、进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素,综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。
同时.，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。
2、易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。
3、保证不中断现况交通，便于施工物流的进出及内部循环。
4、尽可能方便施工，确保工期计划中关键线路施工任务的完成。
5、符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。
6、各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。
7、合理布置路线、现场供水和供电。
8、工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。
9、施工临时用水、用电安装要用合乎规范要求的变电器和配电箱、水表和阀门。
10、施工总平面布置图附后。
二、临时设施在本工程的施工现场布置中，我们充分考虑到现场实际情况。
本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。
目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。
1、施工现场围护(1)围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司Cl 标准加工制作宣传标语，树立企业文明、环保形象。
施工现场平面布置图及说明
施工现场平面布置图及说明第一节施工平面布置说明一、施工总平面的总体规划1、在满足施工条件，尽量节约施工用地，满足施工需要和文明施工的前提下，对施工总平面布置进行合理规划，同时保证场内交通运输畅通和满足施工对材料存放要求，最大限度地减少场内运输。
2、为便于工程文明施工管理，结合本工程现场条件，将宿舍区、办公区、材料堆放区分开，各区根据自身特点制定不同的管理制度。
3、根据场地实际合理地进行布局，材料及构件按现场布置图规定设置堆放，并随不同施工阶段调整。
二、施工总平面的管理1、施工平面科学管理的关键是科学的规划和周密详细的计划，在进度网络计划基础上形成材料、机械、劳动力的进退场，垂直运输、安装网络计划，充分均衡利用平面为目标，制定平面管理实施计划。
2、根据工程进度计划的实施及调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人、执行标准、奖罚标准。
计划执行中，定期召开调度会，以充分协调、研究后，发布计划调整书。
3、施工平面管理由项目经理负责，由项目管理部、材料管理部、综合办公室实施，按平面分片包干管理措施进行管理，建立保卫保安制度,落实区域责任制。
4、施工现场建立文明、安全、用电、卫生、消防等管理制度，大门入口处,设置“五牌一图”，施工作业人员进入现场全部佩带胸卡,由保安人员确认后方可进入。
5、在施工现场显眼处放置安全生产,文明施工的标志及操作规程，消防设施齐全有效，所有施工人员均会正确使用消防器材，场地硬化、平整无积水，并作好明沟排水排污措施。
6、建筑材料分类、分规格堆放，并作好标识，现场构件保管将依据标准采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施，机械布置整齐有序,保持道路畅通；现场的排水、排污应埋设排水管。
第二节临时设施布置计划一、临时设施布置原则临时设施布置要符合国家和郑州市安全文明的有关规定。
施工现场临时设施搭设及供水、供电、卫生、生活设施的布置，均先绘制平面布置图报甲方或总承包方批准后进行。
施工平面图布置及说明
施工平面图布置及说明为了确保本工程的施工质量及施工工期按合同要求圆满完成，确保现场办公，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，需要设置办公室.仓库及现场制作工棚，选择合适可用的地方，设立项目经理部。
进场前与业主.监理.总承包单位项目部共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提高作业效率。
（一）施工平面图见附表一（二）编制原则实现施工现场有组织有计划地进行文明施工，使施工现场秩序井然，施工顺利进行，保证进度，提高效率。
（三）编制依据1.现场实际情况。
2.设计图纸与施工内容。
3.本工程的特点与难点。
（四）编制说明1.仓库布置：针对装饰材料品种多.价值差异大，使用阶段性强的特点，以及本工程施工区的划分情况，按以下方式进行现场仓库的设置。
（1）堆场：用于放置不易受外围环境影响的材料，如花岗岩.墙地砖.钢构件.铸件型材等，其具体位置应与业主相关单位协调确定，基本是卸货后临时堆放。
2.总平面管理：总平面管理是针对整个施工现场而进行的管理，其最终要求是：严格按照各施工阶段的施工平面图的规划和管理，具体表现在：（1）施工平面图布置具有科学性.方便性。
施工现场按照文明施工的有关规则，在明显的地方设置概况图.施工进度计划表.施工总平面图.现场管理准则.安全.生产纪律牌.十项安全技术措施牌.防火责任牌.安全生产纪律牌及宣传栏等。
（2）供电.给水.排水等系统的设置严格遵循平面图的布置。
（3）所有的材料堆场.小型机械的布设均按平面要求布置，如有调整有书面通知。
（4）在做好总平面管理作业的同时，经常检查执行情况，坚持合理的施工顺序，不打乱仗，力求均衡生产。
（五）安全保护措施与出入口管理1.工程作业安全：在工程施工中应配备对有害气体的监测.报警装置和安全防护用具（如防爆灯.防毒面具.报警器等）。
一旦发现毒气，应立即停止作业并疏敬散人员。
同时立即把情况向监理工程师报告。
经过慎重处理确认不存在危险时，应该得到监理工程师书面指示同意后方能复工。

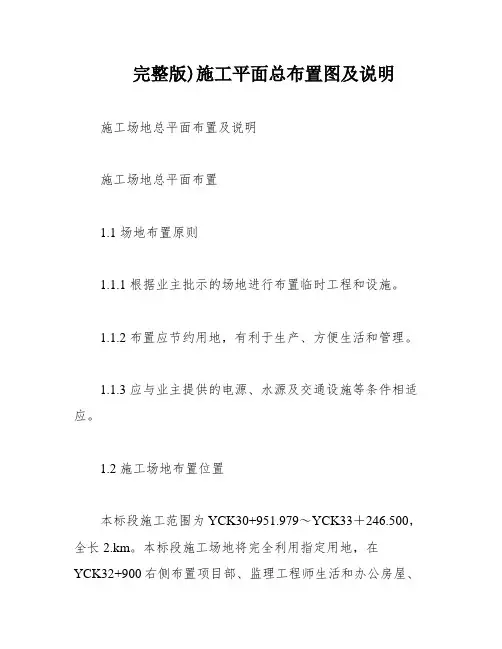

完整版)施工平面总布置图及说明
完整版)施工平面总布置图及说明施工场地总平面布置及说明施工场地总平面布置1.1 场地布置原则1.1.1 根据业主批示的场地进行布置临时工程和设施。
1.1.2 布置应节约用地，有利于生产、方便生活和管理。
1.1.3 应与业主提供的电源、水源及交通设施等条件相适应。
1.2 施工场地布置位置本标段施工范围为YCK30+951.979～YCK33＋246.500，全长2.km。
本标段施工场地将完全利用指定用地，在YCK32+900右侧布置项目部、监理工程师生活和办公房屋、工地中心试验室、工地卫生保健站、各种生产车间等。
在预制箱梁架设起点YCK34+912.550处设箱梁提升站，布置提梁设施及值班房、工具库等少量房屋。
施工场地布置详见“施工场地平面布置图（一）、（二）”。
施工场地布置说明1.临时房屋生活房屋：职工住房、工人宿舍、办公用房等均采用活动板房。
生产房屋：试验室、配电室采用灰砂砖砌筑的三类房屋；钢筋、木工车间采用钢管支架，侧面及屋面采用水泥瓦与钢支架。
2.施工围蔽正式施工围蔽：采用砖砌24墙，或采用5cm厚空心钢板（下部设砖基础）。
围墙外立面绘制宣传壁画，有XXX标志、工地名称、公益及地铁宣传广告，在工地大门外设立相应的施工标牌。
施工临时围蔽：按XXX2001年218号文的要求采用弧形彩色镀锌压型钢板，底部砖砌基础。
场地内进行绿化建设，美化环境，创建“花园式”工地。
全部驻地待工程完工后予以恢复原貌，尤其是将植被恢复。
3.卫生医疗机构本工程地处广州市，医疗机构较健全，拟在项目经理部驻地设卫生保键站，负责做好职工的医疗、预防、保健和早期抢救工作。
4.环保设施在施工驻地修建沉淀池集中处理生活污水，在机械检修保养场地修建隔油池、沉淀池处理产生的含油废水。
在产生生产废水的施工现场，修建沉淀池，将生产废水沉淀处理和其它必要的处理后再后排入城市下水道或河涌。
生活垃圾按可回收利用、可生物降解、不易生物降解分三类设立垃圾箱，分类收集、处理。
施工平面布置图及说明

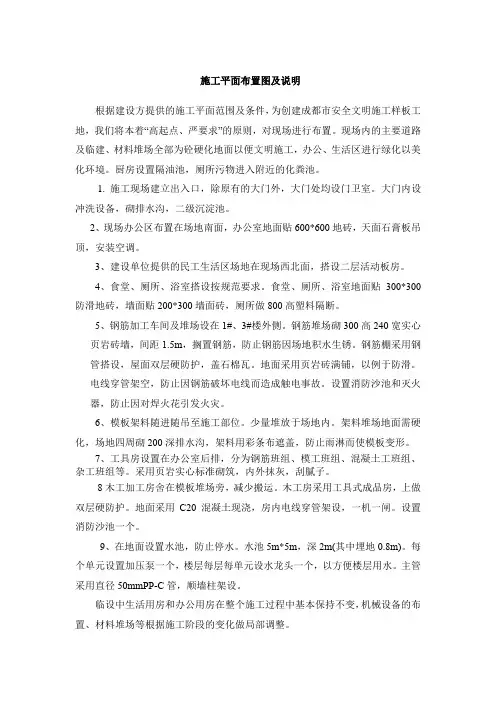

施工平面布置图及说明根据建设方提供的施工平面范围及条件，为创建成都市安全文明施工样板工地，我们将本着“高起点、严要求”的原则，对现场进行布置。
现场内的主要道路及临建、材料堆场全部为砼硬化地面以便文明施工，办公、生活区进行绿化以美化环境。
厨房设置隔油池，厕所污物进入附近的化粪池。
1.施工现场建立出入口，除原有的大门外，大门处均设门卫室。
大门内设冲洗设备，砌排水沟，二级沉淀池。
2、现场办公区布置在场地南面，办公室地面贴600*600地砖，天面石膏板吊顶，安装空调。
3、建设单位提供的民工生活区场地在现场西北面，搭设二层活动板房。
4、食堂、厕所、浴室搭设按规范要求。
食堂、厕所、浴室地面贴300*300防滑地砖，墙面贴200*300墙面砖，厕所做800高塑料隔断。
5、钢筋加工车间及堆场设在1#、3#楼外侧。
钢筋堆场砌300高240宽实心页岩砖墙，间距1.5m，搁置钢筋，防止钢筋因场地积水生锈。
钢筋棚采用钢管搭设，屋面双层硬防护，盖石棉瓦。
地面采用页岩砖满铺，以例于防滑。
电线穿管架空，防止因钢筋破坏电线而造成触电事故。
设置消防沙池和灭火器，防止因对焊火花引发火灾。
6、模板架料随进随吊至施工部位。
少量堆放于场地内。
架料堆场地面需硬化，场地四周砌200深排水沟，架料用彩条布遮盖，防止雨淋而使模板变形。
7、工具房设置在办公室后排，分为钢筋班组、模工班组、混凝土工班组、杂工班组等。
采用页岩实心标准砌筑，内外抹灰，刮腻子。
8木工加工房舍在模板堆场旁，减少搬运。
木工房采用工具式成品房，上做双层硬防护。
地面采用C20混凝土现浇，房内电线穿管架设，一机一闸。
设置消防沙池一个。
9、在地面设置水池，防止停水。
水池5m*5m，深2m(其中埋地0.8m)。
每个单元设置加压泵一个，楼层每层每单元设水龙头一个，以方便楼层用水。
主管采用直径50mmPP-C管，顺墙柱架设。
临设中生活用房和办公用房在整个施工过程中基本保持不变，机械设备的布置、材料堆场等根据施工阶段的变化做局部调整。

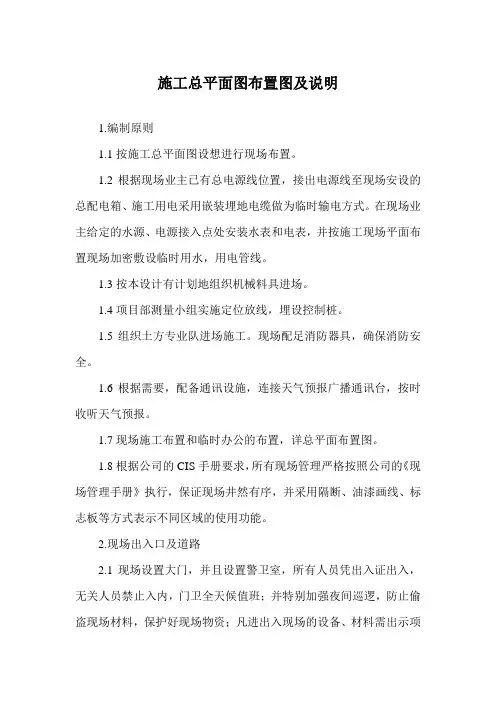

施工总平面图布置图及说明
施工总平面图布置图及说明1.编制原则1.1按施工总平面图设想进行现场布置。
1.2根据现场业主已有总电源线位置，接出电源线至现场安设的总配电箱、施工用电采用嵌装埋地电缆做为临时输电方式。
在现场业主给定的水源、电源接入点处安装水表和电表，并按施工现场平面布置现场加密敷设临时用水，用电管线。
1.3按本设计有计划地组织机械料具进场。
1.4项目部测量小组实施定位放线，埋设控制桩。
1.5组织土方专业队进场施工。
现场配足消防器具，确保消防安全。
1.6根据需要，配备通讯设施，连接天气预报广播通讯台，按时收听天气预报。
1.7现场施工布置和临时办公的布置，详总平面布置图。
1.8根据公司的CIS手册要求，所有现场管理严格按照公司的《现场管理手册》执行，保证现场井然有序，并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。
2.现场出入口及道路2.1现场设置大门，并且设置警卫室，所有人员凭出入证出入，无关人员禁止入内，门卫全天候值班；并特别加强夜间巡逻，防止偷盗现场材料，保护好现场物资；凡进出入现场的设备、材料需出示项目部所签放行条，保安进行登记。
2.2按照市文明工地的要求，对于重载车道，道路采用C20混凝土浇筑，道路混凝土厚20cm，下铺10cm道渣。
其余场地硬化处理,用C20砼浇筑100cm厚。
2.3进场后将立即开始对施工场区内的临时道路施工并与市政主干道连接，施工临时道路在路基压实后采用200厚C20混凝土浇筑，并按2％的坡度做好排水。
场区内除道路、绿化范围以外的其它区域全部采用100厚C15混凝土硬化。
现场车道路宽分别为4m、6m，均可满足消防通行需要。
200厚(100厚）C20素混凝土地面施工道路（硬化场地）构造示意图2.4本工程在临时设施、材料堆场、路边均设置排水篦子，场内排水由路面顺坡进入排水篦子，经沉淀处理后，统一汇入市政管道。
沿场内道路一侧设置宽400mm、深400mm的排水沟；根据排污口位置设置600mm×600mm×600mm的沉淀池，进行有组织排水，坡度0.2%，排至排污口。
施工现场平面布置及说明.docx
施工现场平面布置及说明.docx范本1：施工现场平面布置及说明一、背景说明本文档旨在为施工现场的平面布置提供具体指导，确保施工现场的安全、高效运行。
本文档包括施工现场的整体布置、区域划分、设施设置等方面的详细说明。
二、施工现场整体布置1. 整体布局图：附上施工现场整体布局图，标注主要区域和设施的位置。
2. 施工区域划分：根据工程需求划分施工区域，确保各个区域之间相互独立、安全。
三、区域划分与设施设置1.施工区域：- 地基处理区：详细说明地基处理区的位置、面积和作用。
- 主体施工区：详细说明主体施工区的位置、面积和作用。
- 辅助设施区：详细说明辅助设施区的位置、面积和作用。
2.设施设置：- 施工道路：说明施工道路的宽度、材质和布置要求。
- 施工临时场所：说明办公室、宿舍、食堂等临时场所的位置和布置要求。
- 施工设备：说明施工现场需要使用的设备的种类、数量和布置要求。
- 安全设施：说明施工现场需要设置的安全设施，如安全警示标志、消防设备等。
四、法律名词及注释1. 建筑法规：根据当地相关建筑法律法规，确保施工现场符合法律要求。
2. 建筑安全规范：对施工现场的安全要求进行详细的解释和注释。
本文档涉及附件：1. 施工现场整体布局图2. 相关建筑法律法规范本2：施工现场平面布置及说明一、背景说明本文档旨在为施工现场的平面布置提供具体指导，确保施工现场的安全、高效运行。
本文档包括施工现场的整体布置、区域划分、设施设置等方面的详细说明。
二、施工现场整体布置1. 整体布局图：附上施工现场整体布局图，标注主要区域和设施的位置。
2. 施工区域划分：根据工程需求划分施工区域，确保各个区域之间相互独立、安全。
三、区域划分与设施设置1. 施工区域：- 地基处理区：详细说明地基处理区的位置、面积和作用。
- 主体施工区：详细说明主体施工区的位置、面积和作用。
- 辅助设施区：详细说明辅助设施区的位置、面积和作用。
2. 设施设置：- 施工道路：说明施工道路的宽度、材质和布置要求。
施工总平面布置图及说明
施工总平面布置图及说明1.工程施工现场布置规划本工程施工设备多、工期紧、连续性强，因此需要有严密的施工组织管理和详细的工程施工布置，以确保后方供应。
本次施工平面布置的原则是：首先保证生产用地，其次是生活用地，职工住房及其它附属设施等。
在布置时考虑生产区和生活区相对集中，钢筋加工、施工机械、材料仓库的布置等生产区相对集中，有利于生产加工。
办公区、生活区放在场地靠近大沽南路侧的大门出入口的右侧。
为减少浪费、降低环境污染，施工人员和施工管理项目经理部办公室建成两层彩板房。
临时用水直供不能满足施工要求时，利用提前准备的储水箱储水备用；临时用电，安装配电柜，用电由专人负责管理，保证用电安全。
2.临建的搭设2.1 活动房搭设的基本要求活动房的搭设必须按照施工现场总平面图位置布置，符合安全、消防要求。
同时，活动房必须坚固、安全、防潮、保暖、通风明亮，确保主体结构安全，设施完好。
活动房搭设高度不宜超过两层。
2.2 活动房搭设的加固措施为了增强活动房的抗风能力，阳台增设40×40方管为抗风柱，柱与柱之间有30×30的角铁电焊连接，屋面顶板自上而下用125㎜自攻螺丝与角铁固定。
为了防止冬天的雪荷载，活动房屋顶中间设置40×60方管横梁，以防大雪压垮屋顶。
2.3 施工准备为确保施工进度和质量，需要按照总平面图要求清理活动房搭设场地。
施工用电采用架空线，在总配电箱中引出，在施工现场设置三个配电箱，所有配电箱电源均从总配电箱中引出。
施工技术准备方面，需要积极组织技术人员认真熟悉图纸，向所有作业人员进行搭设方案交底。
物资准备方面，需要按照施工进度计划安排组织货源，确定供应地点和供应方式，在指定地点按规定进行储存和保管。
劳动力准备方面，需要组织精干的施工队伍，安排有施工经验的人员参加施工，合理组织劳动力，在施工前进行安全、防火和文明施工等教育。
2.4 现场安装在安装前，需要现场堆放彩钢夹芯板和轻钢构件，垫木间距不应大于1.5m，上下垫木应对齐，支点处外挑长度不应大于1.0m，堆放高度不应大于1.5m。
施工现场平面布置讲解(附现场图及案例)
施工现场平面布置——布置内容
4）供电线路与建筑物、塔吊需保持安全距离。 （2）配电线路的安排 分为环状、枝状及混合式三种，一般采用枝状。 导线选择一般根据计算的电流强度选择。 五、施工现场生活和办公临时设施 （1）生活区与办公区分离； （2）与作业区和架空高压线保持安全距离； （3）场地安全可靠，地面高于施工场地，排水通畅； （4）面积与工程规模、分包、施工进度有关； （5）搭设标准需满足相关的部门规章要求； （6）食堂、厕所标准应满足卫生部门要求。
施工现场平面布置——施工平面图概述
三、施工平面图的设计内容和步骤 1、设计主要内容 （1）用地与建筑红线，场内外通道，场地出入口，现场临时
供水、供电接入口位置； （2）现场施工水准点和控制点； （3）现有和拟建的建筑物、构筑物、安装管线； （4）现场主要施工机械（垂直运输机械、加工机械）的位置； （5）钢筋、模板、脚手架、五金件等材料和半成品的现场加
施工现场平面布置——布置内容
施工现场平面布置——布置内容
三、施工现场生产设施和仓库的布置 1、加工设施布置 （1）与垂直运输机械的关系：材料堆场——加工设施——半
成品堆场——垂直运输机械； （2）加工设施最主要考虑钢筋加工棚、砂浆搅拌机； （3）加工棚宽度5m左右，长度15m左右； （4）加工设施中间或不影响加工过程一侧设置配电箱； （5）加工设施处地面需要硬化； （6）加工设施上方应设置双层防护棚； （7）加工棚不设置围护。
施工现场平面布置——布置内容
一、施工现场道路布置 （1）道路布置需要考虑物料运输和消防车辆通道； （2）与外脚手架保持安全距离，防止物体打击； （3）道路布置应靠近砂石、钢筋堆场； （4）道路面层需硬化，与硬化地坪相连的，需设置排水； （5）道路宽度一般不小于4m，厚度为15~20cm； （6）穿越道路的临时用水、用电管线需预埋； （7）在现场出入口处的道路上应设置泥浆冲洗和排水设施； （8）靠近基坑的现场道路应待基坑土方回填后施工。
施工总平面布置图及说明
施工总平面布置图及说明1、布置依据1、实际地形、地貌2、现场环境3、设计施工图4、施工部署5、建筑工地施工安全标准2、布置原则本着经济合理、现实可行、文明施工的原则进行布置。
根据现场实际情况，进行以下布置。
2.1、交通布置该工程施工场地北侧有一村级公路，进场后立即施工场内道路与北侧公路连通,便于各种材料和施工设施可直达现场（雨天不能进入现场）。
2.2、施工临设（具体位置见总平面图）根据现场考察主要以租用民房作为临时设施的办公及工人住房。
2.3、施工场地及设备布置根据工程的构筑物的特征及工程量的大小,为满足整个场区内构筑物混凝土拌制需要，整个现场布置两台350搅拌机，4台砂浆搅拌机布置于现场各业点作灰浆制备。
砂、碎石堆场靠搅拌机布置，水泥库布置在砂堆场旁边，靠搅拌场。
2.4 、施工场地水电布置水、电源接至现场，根据施工作业人数及所用设备，确定主水管为DN75。
本工程一般施工用水量q1：q1 = 1.1×ΣQ1N1K1T×8×3600其中：q1：施工用水量（L/s）Q1：最大月度工程量N1：工程用水定额K1：不均匀系数本工程取1.5t：与Q1相应的工作时间；1.1：未考虑到的用水量修正系数经计算：取q1=1.5L/s施工机械用水q2不考虑。
生活用水q3：本工程全部生活设施均租用民房，q3=0.15L/s；现场总用水取Q= 10L/s。
管径D=（（4Q/JIV）1000）1/2=((4×10)/(14×2.5)×1000)1/2=71mm2外接水管采用DN75水管可满足施工需要。
施工现场总用电量根据设备计划表计算为：P=1.05×（0.5×P1/0.75+0.5×P2+0.8×P3+P4）其中：P1：电动机总功率P2：电焊机总功率P3：室内照明（按10W/m2）P4：室外照明（按1.5W/ m2）根据机械计划表及总平面布置计算得：P按三相五线制计算电流II线=P/1.732·U线·cosφI线—电流值（A）；P—供电设备需要容量（KvA）；U线—电压（V）cosφ—功率因数，临时网络取0.7-0.75I线=202.5A采用VV4×70+1×35mm2铜芯电缆架空敷设，可满足施工要求。
