RTK仪器简单操作步骤

RTK仪器简单操作步骤

RTK仪器简单操作步骤1.设置RTK仪器a.打开仪器电源。

b.确保连接天线,确保可以接收到卫星信号。

c.确认所有连接是否牢固可靠。

d.在菜单中选择正确的工作模式,例如基站模式或流动站模式。

2.基站设置a.在菜单中选择基站模式。

b.设置基站的坐标信息。

c.设置基站的高度信息。

d.根据需要,设置其他参数,例如测量间隔、坐标系等。

3.流动站设置a.在菜单中选择流动站模式。

b.设置流动站的测量信息,例如采样间隔和采样次数。

c.根据需要,设置其他参数,例如坐标系、高程系统等。

4.连接基站和流动站a.确保基站和流动站之间的无线通信正常工作。

b.在基站和流动站之间建立无线通信连接。

5.开始测量a.点击菜单中的“开始测量”选项。

b.等待RTK仪器接收到足够的卫星信号,并确定位置。

c.仪器开始进行实时运动定位。

6.数据记录a.在测量过程中,RTK仪器会记录位置数据。

b.根据需要,可以设置数据采集间隔和持续时间。

7.数据处理与分析a.将测量数据导入相应的数据处理软件中。

b.根据需要,选择合适的数据处理方法。

c.处理数据,得到位置和时间的高精度结果。

8.数据导出和报告a.将处理后的数据导出至需要的格式,例如文本文件或GIS文件。

b.根据需要,制作相应的报告或图表展示数据结果。

以上是RTK仪器的简单操作步骤。

操作时需要注意精细调整仪器设置,并确保良好的信号接收和无线通信连接,以获得准确的测量结果。

另外,在数据处理和分析过程中,也需要选择合适的方法和工具来获得高精度的位置和时间信息。

RTK仪器简单操作步骤

RTK仪器简单操作步骤

R T K仪器简单操作步骤(共9页) -本页仅作为预览文档封面,使用时请删除本页-RTK仪器简单操作步骤一、蓝牙连接蓝牙连接有两种方式,一种要先设置COM口,另一种是蓝牙管理器连接,第二种方法只有高版本工程之星有此功能。

►1、设置COM口方式不进入工程之星,点击左下角开始→设置→控制面板→Bluetooth设置,如下图:点击扫描设备,将会在空白处显示已经开机的主机编号,点击编号前的“+”号,再双击串口服务,会出现两种情况。

►第一种如下图:选择串口号,记住哪台仪器对应的哪个串口。

然后依次点击确定,OK。

►第二种如下图:将会进入到串口管理界面中,查看哪台主机对应的哪个串口,如果没有你所要连接的主机编号,则选中后点击删除,再回到蓝牙设备中选择串口,方法参照第一种情况。

►2、蓝牙管理器连接进入工程之星,点击配置→蓝牙管理器→扫描设备(如果已经有将要连接的主机编号,不用再搜索)→选择仪器编号→点击连接。

二、工程项目与坐标系统►1、新建工程进入工程之星,点击工程,新建工程。

储存介质按实际需要选择,flash是手簿自带内存,再输入工程名称,点击确定,会弹出工程设置界面(如果没有弹出,则点击配置,工程设置),如下图所示:►2、坐标系统接上图,点击编辑,进入下图所示:图中所示坐标系统一般为默认的坐标系统。

如果要修改,点击编辑即可,如果想新建一个自己的坐标系统,则点击增加,进入下图所示参数系统名随便输入,一般按照项目名称或者日期再根据实际需要填写。

椭球名称和中央子午线根据图纸要求或者甲方要求进行填写,江苏的中央子午线是120。

其他项目不要改动,点击OK退回到主界面。

三、主机设置►1、主机模式设置用蓝牙连接主机(要设置哪台主机就必须连接哪台主机)。

►(1)工作模式设置点击配置→仪器设置→主机模式设置→主机工作模式设置→选择基准站或移动站→确定。

此方法是修改主机工作模式的,工作模式包括基准站、移动站、静态。

►(2)数据链设置点击配置→仪器设置→主机模式设置→主机数据链→选择电台或网络或外置→确定。

RTK操纵简要步骤(图文精选版)

RTK操纵简要步骤(图文精选版)

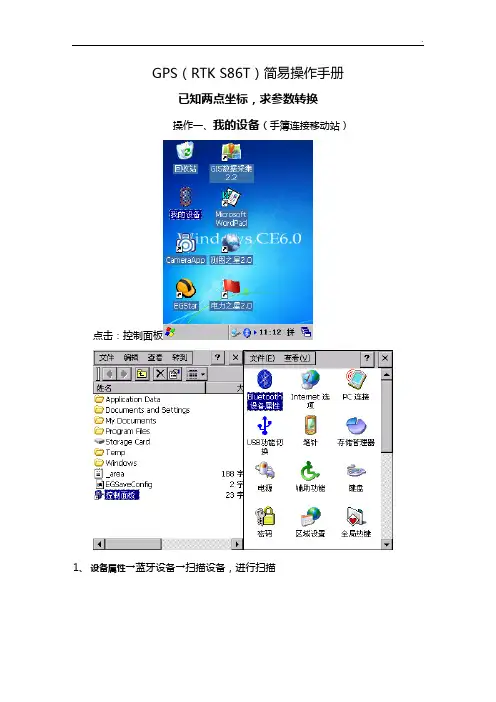

GPS(RTK S86T)简易操作手册已知两点坐标,求参数转换操作一、我的设备(手簿连接移动站)点击:控制面板1、设备属性→蓝牙设备→扫描设备,进行扫描,搜寻到移动站后,点击“+”(对应的移动站机身号)→串口服务;弹出相应的界面→串口号com 7 (默认) 或者选择任意一个串口号如图选择8→确定,点击“ok”回到桌面。

注:工程之星中端口设置串口号必须与连接蓝牙时选的串口号相同!此设置在配置里将提到。

2、基准站不用连接操作二、EGStar(工程之星3.0)一、点击:配置1、端口设置端口改为连接移动站蓝牙时所选串口号com7 (默认)波特率115200仪器类型RTK确定注:工程之星串口号必须与蓝牙串口号(移动站)相同!如图所示选择8号4、仪器设置移动站设置(第一次设置后,一般不用改动)解算精度水平:commonRTK解算模式:NORMAL差分数据格式要与移动站和基准站一致5、电台设置读取主机信息(即基准站与移动站连接)切换通道设置为: 1 。

→点击:切换。

→点击:确定。

注:4)、5)一般情况下不用改动,使用默认值。

以上五步都设置完成后,退出工程之星。

重新进入。

1、工程设置(增加新的坐标系)配置—工程设置—编辑—增加“参数系统名”指的是对坐标系的命名,“椭球名称”按需选择,如“Beijing54”、“Xian80”,输入“中央子午线”,点击OK、再点击确定,回到工程设置的界面(见下图)点击天线高注:各个地区中央子午线不一样,详询技术人员二、点击:工程新建工程→输入工程名称→确定→选择坐标系→确定。

点击屏幕左下角的,查看卫星状态点击退出卫星信息界面三、点击:测量点测量→(把移动站杆放到第一个控制点位上,对中后按键盘:“1”(要求有固定解),在弹出界面输入杆高 2 米→确定(按ENT键)。

再在第二控制点重复上诉步骤。

完成后→取消。

回到工程之星界面。

四、点击:输人1、求参数转换增加→输人第一控制点坐标值:点号、X 、Y 、H 。

RTK操作说明(很全面很详细的)

RTK操作说明(很全面很详细的)

四、仪器的连接---移动站
三声关机,四声动态, 五声静态,六声恢复初 始设置。七声是基准站 和移动站互换!DL灯 常亮,STA灯五秒钟闪 一次,表示处在静态模 式。动态模式时,DL 灯一秒钟闪一次。
五、参数设置---新建工程
依次按要求填写或 选取如下工程信息:工 程名称、椭球系名称、 投影参数设置、四参数 设置(未启用可以不填 写)、七参数设置(未 启用可以不填写)和高 程拟合参数设置(未启 用可以不填写),最后 确定,工程新建完毕。
RTK操作说明(很全面很 详细的)
一、RTK可以做什么?
控制测量 碎部测量 点放样 直线放样 线路放样 断面测量
二、仪器的连接---基准站
二、仪器的连接---基准站
三声关机,四声动态,五声静态,六声恢复初始设置。 DL灯常亮,STA灯五秒钟闪一次,表示处在静态模式 STA灯常亮,DL灯五秒钟快闪两次,表示处在动态模式 动态时
十、线路放样---参数设置
十、线路放样---参数设置
最小值,最大值:点放样下面的圆圈提示和报警提示,当离放样点的距离小 于最大值并且选择了声音提示时,就给出声音提示。
北方向、线方向:线路放样和点放样两种方向指示模式的互相切换。 属性赋值里程:测量点时是否把里程作为属性。 显示所有放样路线:如果选择了就显示所有的放样路线。 显示标志点:如果选择了就在图中显示所有的标志点。 显示加桩点:如果选择了就在图中显示所有的加桩点。
五、参数设置---作业文件名
五、参数设置---椭球设置
五、参数设置---投影参数设置
五、参数设置---四参数设置
五、参数设置---七参数设置
五、参数设置---高程拟合参数设置
六、求转换参数---控制点坐标原始点坐标

思拓力S7用户手册

思拓力S7用户手册
8
十、数据同步
为了把PC上的软件安装到Mobile设备上,或者在PC与Mobile设备之间传 输数据,必须先安装同步软件才可将PC与Mobile设备相连接。
如果PC运行的是以下操作系统:
Windows 7或Windows Vista ®操作系统自带一个基本的连接驱动程序 Windows Mobile Device Center (WMDC)。
S7自带电源管理芯片,按压图示位置即可查看电池余电。
注意:如果电池闲置时间超过两个月,建议定期给电池充电五小时,使它充满电量。
八、接口
1、SD卡槽 设计在右侧面,最高支持32G Sd卡扩展,金色节点朝上插入
6
2、SIM卡槽 设计在左侧面,支持移动、联通网络,金色节点朝下插入
3、USB接口 MiniUSB2.0接口,请注意使用标配数据线,其它数据线可能因为模型不匹配无法插入
通话中
WCDMA/UMTS使用中
未接电话
HSPA可用
通话保留中
HSPA使用中
GPRS可用
无SIM 卡
GPRS使用中
EDGE 使用中
注意:每当您打开电话程序,电话主画面会显示软键盘,您可以点击左软键 隐藏软键盘。通话时您仍然可以使用其他程序,要迅速回到电话主画面,按压键 盘区的Send 键即可。
12
4、WIFI连接 点击标题栏的连接图标
图标
描述
连接到计算机的ActiveSync或Windows Mobile Device Center(WMDC)
连接到启用蓝牙的电话 断开ActiveSync或WMDC连接 断开启用蓝牙的电话的连接 Wi-Fi天台开启 监测到Wi-Fi 监测到无线网络 移动调制解调器信号强度最大 没有移动调制解调器信号 移动调制解调器关闭 没有移动服务 搜索移动调制解调器服务 正在用移动调制解调器传送数据 没有SIM卡 EDGE网络可用 EDGE网络在连接 EDGE连接活跃 GPRS网络可用 GPRS网络在连接 GPRS连接活跃

RTK简明操作手册

RTK简明操作手册

RTK简明操作手册
1、新建工程:
点击屏幕上的FDC图标,进入如图1-1所示界面,显示了最近的工程信息。

选择新建工程,输入工程名称之后,点击OK按纽,画面(图1-2)问是否创建点,点击是(Y)按纽,进入画面(如图1-3)。

输入点名,描述以及点的三维坐标(N,E,EL)和WGS-84
1-4)。

图1-1 图1-2
图1-3 图1-4
2、基准站设置:
1、设置基站:将基准站设在指定的点位上。

GPS单点定位
点位的详细信息。

(1)可以在在纬度、经度和椭球高三栏中分别输入实际值,
(2)命名基准点:命名一个基准点,保存到点表中。

(3)从点表中选:弹出点表对话框,从列表选中点后,该点就作为基准点。

(4)从图上选:弹出地图对话框,图上注明了点的示意图,根据情况单击选点
(5)显示点信息:显示了该点的种类、坐标,以及在图上的位置
GPS单点定位坐标。

图3-2-1 图3-2-2
2、设置天线:
(1)型号:选择您所需要的一种类型。

选择了一个天线形号之后,在半径、偏移输入框中会出现对应数值。

(2)高度:选择斜高或垂高后,输入量取的数值。

(3)半径、偏移:修改天线盘半径和天线附加高的数值。

图3-2-4
1.1 流动站设置
在点击移动站设置的图标后,弹出流动站设置界面,如图3-3-1:
图3-3-1
基准站设置在N点,移动站没有设置的条件下,显示了基准站的坐标,获取基站点的纬度、
经度和大地高。

也可以点击“从基准站”获取。

思拓力全站仪现场使用说明

思拓力全站仪现场使用说明-CAL-FENGHAI.-(YICAI)-Company One12017年6月17日现场记录全站仪的使用情况:一、思拓力R1全站仪测站点功能的使用情况1、首先在任意测站点的上方固定好全站仪三角架,大致整平,然后装上仪器进一步的对中整平;按BS键→左右键就可以调节出激光对中及其的亮度;然后再进一步的进行精平对中。

2、整平对中完后开始输入测站点及后视点然后测量计算即可完成测站点及后视点的设置,进一步就可以对任意进行测量及放样。

步骤:功能键(FUne)调出测站→F2(测站)→1(测站坐标)→进入测站点点名及测站点的坐标输入卷面→输入完成后按F4(OK)→2(后视)→进入后视点点名的坐标输入卷面→输入完成后按F4(OK)进入测量卷面→按F1(测量)→按F3(记录)即完成了测站点及后视点的设置,进而可以对任意进行测量及放样。

二、思拓力R1全站仪后方交会功能的使用情况1、任意找个方便又可以与个个点通视的位置安置仪器,安置仪器的步骤和一/1的步骤一样。

2、仪器安置整平对中完成后就可以进行个个点的输入,输入完后依次测量,把输入的每个点依次测量完后就可以进行计算,计算完方可进行对任意点的测量及放样。

步骤:功能键(FUne)调出程序→F2(程序)→然后调节上下键→2、后方交会→1、坐标→进入第一个点点名及坐标的输入→输完后F3(往下)→进入第二个点点名及坐标的输入→输完后就可以开始照准第一个点进行测量→F4(测量)→完后再照准第二个点测量→最后进行计算→记录;即可完成了后方交会的设置,进一步就可以进行任意点的测量及放样。

注意:在此至少要输入两个点才能进行后方交会,也可以输入三个或四个点等;输入的点数多比较精确,一般三到四个为宜。

思拓力SC 100用户手册

4、如下步骤点击完成,出来一个configure Ethernet settings进度显示对话框;configure Ethernet settings对话框;5、在以下步骤中,选择IP Setup为static IP address模式,IP设置为和本电脑同一网段(如本电脑IP为192.168.1.194),设置完后点击OK,以下参数设置如下:点击Exit退出设置界面;注:其它情况下想要查看主板IP可以用串口调试工具,在波特率为9600下以BREAK方式发送任意指令可以看到当前主板IP;6、打开网页,在地址栏输入设置好的主板IP地址访问主板,进行基站参数设置,登陆账号和密码默认为admin:password,点击左上角语言选择区将显示语言改为中文;7、在I/O配置中,点击NTRIP Server进入进行基站设置;8、在NTRIP SERVER设置页面首先勾选“启动”,在NTRIP CASTER HTTP中输入将基站将要架设电脑的IP和服务器软件配置的端口号,如192.168.1.194:2012,安装点即为移动用户获取时显示的接入点名称,在差分数据类型中选择想要传输的差分,最后点击下面的“确定”退出设置;注:(1)CMR差分选择时,若移动站是诺瓦泰主板移动站则CMR+不适用,延迟时间为0毫秒;(2)RTCM差分类型,若是移动端是RTK主机或RTK手持机,则选择RTCM3.X,若是DGPS 手持机则选择RTCM2.3版本;(3)每一接入点只能输出一种类型数据,若输出CMR差分,则其它数据输出应勾选“已禁用”;在上述设置完后,点击“接收机配置-参考站”待搜星正常后点击“此处”后点击“确定”会将当前获取到的坐标作为基站坐标启动,若需要输入其它坐标,则可以选择手动输入后点击确定;9、运行NTRIP CASTER.exe服务器软件,设置好对应一致的接收IP和端口,若一台电脑上面控制几台基站,则此处的端口号和网页端口号不能使用已经设置过的端口号。

思拓力GPS操作流程

思拓力GPS操作流程
1.基站、移动站仪器架设好,空旷的场地
2.进入系统:SURPAD.
3.1
3.新建工程:工程名(XXX)→坐标模式(地方坐标),→确定→点击连接→椭球参数(北京54)→确定,再点击投影参数→投影方式(高斯投影)中央子午线点击A自动计算→确定→确定.
4.设置仪器高→点击仪器→工作模式→移动站模式设置,点击天线高→量取高度(根据杆高自行设置)→确定,自动计算.
5.坐标点输入:点击工具→数据键入→坐标点库→增加→输入坐标点名称及坐标数值(北坐标(N):X,东坐标(E):已知坐标设置为控制点→确定.
6.参数转换:对应已知点1测量出点pt1,对应已知点2测量出点pt2;点击参数→参数转换→增加→已知坐标为甲方提供的坐标,椭球坐标为对应已知坐标测出后坐标,从坐标点库中查找,点1对应pt1,点2对应pt2,点击确定、计算.计算完成点击ok→关闭→出现计算结果赋予当前工程→点击确定,点1、点2依次上述操作.
7.完成以上操作后到已知坐标点位上测量结果,看坐标数值是否与已知坐标吻合,数值相同就能正常使用.
8.利用标记点校正仪器:1.校正好仪器以后在比较方便的地方做个引桩(坐标点)2.架设好仪器后打开已有工程,对应引桩测得一个坐标,保存点名确定,点击参数→利用标记点校准→引桩为已知点,对应引桩测得的点为椭球原始坐标→计算→确定,校准完成
9.。

思拓力SC200用户手册

3:七芯口6:SIM卡插槽二、启动主机1.长按红色电源键启动SC200,待初始化完成后按左右指示键查看当前DHCP模式或是静态IP模式下的IP是多少,然后用网线将SC200和网络连通,在浏览器地址栏中输入SC200主机OLED显示屏上面显示的IP,直接进入,进去后显示如下图2-1所示。

图2-1注意:不同的浏览器显示的效果可能会有稍许差别。

2. SC200连续运行参考站WEB界面菜单分6个部分,每一部分下面又分几个不同的信息显示或是功能设置项。

在下面我们将会进行详细的介绍。

三、SC200连续运行参考站WEB界面3.1 WEB界面首页首页显示已经设置好的参考站名称,基站坐标,服务器IP等信息;图3-13.2系统状态3.2.1 系统信息:显示参考站、SC200设备信息、SC200软件版本、以太网参数,数据及电量信息;图3-23.2.2 GNSS状态显示基站实时变化的坐标和设置的固定基站坐标以及天线参数;图3-33.2.3 卫星信息显示具体使用卫星、追踪卫星的颗数;图3-43.2.4 数据传输:此页面进行数据传输设置,点击启动连接,页面跳转到数据传输设置页面,基站启动后,“启动连接”变为灰色,当要停止基站发送数据时,则点击停止连接;图3-5在此部分,输入密码(此处密码任意输入即可),选择相应差分格式。

图3-6点击“提交”,再回到数据传输状态,则看到状态已经发生变化,transmiting,数据量慢慢走动,“启动连接变灰”;自动连接开启:表示SC200在关机后重新开机或是网络断开再连上时会自动连接服务器进行数据传输;自动连接关闭:执行此操作后当电源关闭或是网络断开后恢复,SC200不会自动进行连接,需要手动操作;图3-7WEB界面传输的数据量每15秒刷新一次,不同的差分数据类型,数据量会有所不同。

3.2.5 数据记录此页面显示静态记录的文件名、采集的参数等,在数据记录设置中,点击启动记录,后跳转至数据记录设置页面;图3-8设置好文件名,截止角,采样间隔后,点击提交,即开始采集。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

RTK操作流程一.开机............................................................................................................................................-1-

二.软件运用....................................................................................................................................-2-

三.设置仪器(基站移动)........................................................................................................-25-

四.计算参数或校准.....................................................................................................................-39-

五.数据的采集与放样.................................................................................................................-53-

六.数据的导出.............................................................................................................................-68-

七.一些实用工具的使用............................................................................................................-71--1-

湖北武汉恒鑫伟业测绘地理信息有限公司一.开机-2-二.软件运用我们点击左下角开始菜单,在开始菜单的列表里选择我们的手簿软件SurPad2.0,如下

点击打开该软件:如图-3-新建或者打开项目(已建的项目)-4-输入新建工程名称,默认的是手簿系统时间输入完成后点对勾点确定-5-

确定之后会来到我们连接仪器的界面如下图:2.1蓝牙连接方法一

点击直连扫描设备-6-选中对应的机身编号(选中候颜色变深)点击确定-7-返回到上一界面

点击连接如下图:-8-显示连接成功点击关闭出现软件主界面-9-(未显示数据是由于室内操作无信号)

2.2蓝牙连接方法二-10-

仪器型号选择S9/S6/S10,点击蓝牙如下图-11-

如果手簿里有你的仪器号和对应的COM口这直接选择并点确定,如果没有那么我们需要给手簿配置一下蓝牙,点击“配置蓝牙设备”如下图:

点击添加新设备,让手簿搜索你的主机蓝牙号,如下图:-12--13-搜索到你的主机蓝牙号后选中点击下一步,输入密码1234,点击下一步,如下图:-14-软件提示已建立连接,点击完成,如下图:-15-点击左上端口选项,为主机蓝牙配置端口,如下图:-16-点击新建端口,选中我们的主机号,点击下一步,如下图:

选择一个端口,点击完成,-17-如果提示无法创建端口,点击OK,重新选择另外能用的端口,如下图:-18-创建好能端口后,点击OK,-19-

在蓝牙列表里选择主机的仪器号后点击确定,如下图:-20-确定后如下图点击连接-21-连接变为断开说明已经连接上仪器,然后点击关闭,点击关闭后到了设置你新建工程的坐标系统参数的界面,如下图:-22-

在这里我们首先设置椭球参数,点击椭球参数,在下拉列表里选择你控制点坐标系统的椭球,如国家80,如下图:

选择好后点击确定,然后设置投影参数,点击投影参数,在下拉列表里选择你的投影方式,一般为高斯投影,这里没有六度和三度之分,高斯投影已涵盖了。然后设置你的中央子午线经度,如果知道直接输入,如果你是三度带的话,不知道当地的中央子午线,点击旁边的A,软件会自动算出并添加(这里是指手簿连上仪器,并且仪器应经锁定卫星的情况),六度带和自定义只能自己添加了,如下图:-23-

点击确定,在点击确定,然后选择工程测量,点击关闭,如下图:-24-

到这里,新建工程,就建好了,如果你是提前建工程的话,那么连接仪器就可以省略了,出来设置仪器的时候在进行连接,在通讯设置里连接就可以了。-25-

三.设置仪器3.1基准站设置手簿连上基准站后,点击仪器,选择工作模式如下图:-26-在工作模式里选择基准站模式设置,如下图:-27-在这里挨个设置就可以了,设置启动模式设置,这里选择使用单点坐标,基站ID可以不输入,其他按默认设置就行,开机自动启动选中,最后点确定,如下图:

然后设置选项设置,选项设置里差分模式一般选择RTCM30和CMR,启用Glonass和启用北斗都√上,(这里要注意三星仪器

的话,只有选择CMR才有三星效果)高度截止角0-45度都行,一般建议5-15度任意选择。记录原始数据一般不点,然后数据链设置,数据链设置里有几种不同的设置(实际上也就是你要用什么途径把基站的信号给发射出去,启动模式和选项设置都一样,不一样的就是数据链设置,对于基站来说最常用的就三种数据链,1.外挂电台2.内置电台3.网络),我们分别说一下:-28-

1.外挂电台

外挂电台模式,也就是基站将数据通过数据线传输到我们的那个和电瓶连着的电台上,通过我们假设的那个长的天线来发射出去,以供移动站接收。我们在这里选择外置电台,外置电台里有个波特率,一般不要乱改,用默认就可以如图:-29-

如果是能中海达电台联用的仪器这里要设置成19200,不联用的设置38400最后点击确定就可以了,软件会到设置基准站进度的界面,等基站完全设置完成后点击确定就可以了,如下图:-30-内置电台模式

内置电台模式,其实就是将基准站的信号,通过基站主机自带的电台模块来发射出来,S9内置电台功率小,相比外置电台来说信号的发射距离会相对的减小,只适合小范围作业,而对于S6来说就不存在这个问题了,S6内置电台5W,发射距离已经足够远了。选择内置电台,通道可以任意选择,如果周围还有相同的基站也在工作,不要选择相同的通道,避免相互干扰。频率和协议按照默认的,功率选择高。最后点击确定。

设置完成后点击确定-31-

网络模式网络模式,实际上就是基准站通过手机网络将数据发出去,发给移动站接收。用网络模式记住要给主机按手机卡,开了流量的(移动或联通)手机卡。数据链选成网络,如下图:-32-点击网络设置,连接模式选择NTRIP,开机制动连接网络点对勾,上传间隔5或10,如下图

:点开APN设置,运营商根据你的手机卡类型来选就行了,然后确定如下图:-33-

点开CROS设置,IP输入183.60.177.84,端口:2012,密码可以随便输入如下图:(基站接入点为机身编号)-34-

设置完后点击确定,确定。设置完基站后软件见面变为下图:-35-3.2设置移动站

设置完基站,在通讯设置里断开蓝牙,如同连接基站站一样用蓝牙把手簿连接你的移动站,然后在仪器里,工作模式里,点击移动站模式设置,如图:1.内置电台模式(对应的上面基准站用外置电台和内置电台的时候选择)如下图-36-这里的通道必须与基站一样。2.网络模式(对应上面基准站用网络或不架设基站连接当地

CROS站的时候)

基站用网络时移动站的网络设置:

APN设置与基站相同-37-

CORS设置里如下:

IP和端口必须与基站一样,点击获取接入点,等获取完接入点后

选择你的基站的仪器号,密码输入与基站CORS设置里的密码一样,然后点击确定如下图:-38-

3.3cors连接

如果要连接当地CROS的话,设置网络如下:cors设置这里直接将你的CROS站的IP输入,端口输入,接入点获取(输入),用户名,密码输入点击确定就可以了-39-四.计算参数或校准4.1计算参数

设置完仪器后,等待移动站达到固定解后就可以去求参数或校准了,由于RTK测出来的原始数据是WGS84坐标,所以我们必须通过寻求我们所要测的坐标系的控制点来进行求参数,把我们仪器所测得的数据转成我们所需要的坐标系下坐标,比如国家80或北京54坐标。具体做法:用移动站去到控制点上,立好你的对中杆,使气泡居中,在测量里的点测量下把控制点的原始WGS84坐标采集下来。如下图:
