开关柜设计规范书要点
A CFC Rev.
版本
Status 状态 Drafted by 编制Reviewed
by 审核人 Approved by
批准人 Date 日期
Modification Description
修改说明
卄*****************ELECTRIC GROUP CORPORATION
*****************ELECTRIC APPLIANCE CO., LTD *****************有”艮公^司
***************有”艮公^司
Name of document 文件名称：
低压成套开关设备和控制设备 设计规范书
docume nt type: Class 文件类型： 技术文件 级别：丫
Issued by 发仃： **** ***** 0001 A This docume nt is the property of the******** Electric Applia nee CO.,LTD, it must not be used, tran; disclosed without the prior writte n permissi on of the ********* GROUP. 本文件，未经********电力设备有限公司书面批准不得外用、复制和泄露。
1.0总则第0次修改 共21页第2页
***** ^集团
******* GROUP
设计规范 标识号：TDDS0001
低压成套开关设备和控制设备 版本：A
1.1范围与目的
本规范适用于在额定电压为交流工频 1000V以下的低压成套开关设备和控制设备 （简称低压成套设备）的 二次设计，以便低压成套设备设计符合国家相关标准，并完成强制性认证产品质量计划中的设计目标，做到 保障人身安全、配电可靠、技术先进、节约有色金属、经济安全和安装维护方便，满足用户要求，同时确保 批量生产的认证产品与已获型式试验样品的一致性。
1.2引用标准和文件
GB7251.1-97 《低压成套开关设备和控制设备》 GB50054-85 《低压配电设计规范》 GB2682-81 《电工成套装置中指示灯和按钮的颜色》 GB2161-81 《电工成套装置中的导线颜色》 GB4208-93 《外壳防护等级》 GB/T4728.6.7.8-2000 《电气简图用图形符号》 JB/T9661-1999 《低压抽出式和成套开关设备》 JD 《建筑电气安装工程图集》（第二版） HW-TDPQ-0002-A 《强制性认证产品质量计划》
2.0使用条件及额定技术参数的确定 2.1正常使用条件
2.1.1周围空气温度不能超过 +40 C ,而且在24h内其平均温度不超 +35 C,周围空气温度的下限为-5C。
2.1.2空气清洁在最高温度+40 C时，其相对湿度不得超过 50%，在较低温度时允许有较大的相对湿度。日平
均值不大于95%，月平均值不大于 90%。 2.1.3海拔高度不超过 2000mm。 第0次修改 共21页第3页
***** ^集团
******* GROUP
设计规范 标识号：TDDS0001
低压成套开关设备和控制设备 版本：A
2.1.4无经常性的剧烈振动。
2.1.5污染等级：3级。
2.1.6户内产品应具有一定的耐污秽性能。
当高于上述温度设计时应考虑设备降容运行，对于高原气候设备不但降容运行，还需采取防凝露措施（如设 加热器、通风等方法）海洋气候还要采取防盐雾措施（如外壳要镀 ZN，元器件采用抗湿型等）。 2.2主要技术参数技术性能
2.2.1额定电压（主回路） 220V、380V、660V 2.2.2辅助电路额定电源电压：交流 24V、110V、220V、380V 直流 24V、110V、220V 2.2.3额定绝缘电压： 交流660V 1000V 2.2.4额定电流：
水平母线：630、800、1000、1250、1600、2000、2500、3150、4000、5000A 垂直母线：400、630、800、1000、1600、2000A 2.2.5额定短时耐受电流： 15、30、50、80、100kA
3.0设计要求
3.1壳体结构要求
3.1.1设备的柜架可采用焊接或由螺钉组装连接而成。 柜架和外壳应有足够机械强度和刚度， 应能使所安装元
件、操作机构具有它们原来的机械特性和电气特性，并能承受短时所产生的机械应力和热应力，同时不因设 备的吊装，运输等情况而影响设备的性能。为了确保防腐蚀，设备还应采用防腐材料（如镀锌、履铝锌板等） 或在裸露的表面涂上防腐蚀层（如喷塑、静电喷涂等） 。 3.1.2柜体的外形尺寸应优先下列数值：第0次修改 共21页第4页
***** ^集团
******* GROUP
设计规范 标识号：TDDS0001
低压成套开关设备和控制设备 版本：A
高：600、800、1000、1600、1800、2000、2200mm 宽：400、600、800、1000、1200 mm 深：400、600、800、1000、1200mm 3.1.3外壳的防护等级应不低于所规定的防护等级
IP代码的组成及含义
组成 数字或字母 对设备防护的含义 对人员防护的含义 代码字母 IP 一 一 防止固体异物进入 防止接近危险部件 0 无防护 无防护
1 > © 50mm 手背
第一位 2 > © 12.5mm 手指 特征数字 3 > © 2.5mm 工具 4 > © 1.0mm 金属线
5 防尘 金属线 6 尘密 金属线 防止进水造成有害影响 0 无防护
1 垂直滴水
2 15。滴水
第二位 3 淋水 特征数字 4 溅水 -
5 喷水
6 猛烈喷水 7 短时间浸水 第0次修改 共21页第5页
8 连续浸水 ***** ^集团
******* GROUP
设计规范 标识号：TDDS0001
低压成套开关设备和控制设备 版本：A
3.2铰链：门的铰链是金属制成，铰链的每对合页应可靠地固定在设备的外壳和门上，如无定位，其固定点
一般不少于两点，装有铰链的门应能承受四倍于自身重量（但不小于 10kg）的载荷，铰链应没有永久变形, 门的长度（安装铰链边），大于1200m应安装3个铰链，小于等于1200mm可装两个铰链。 3.3功能单元：功能单元有三个明显的位置：连接位置、试验位置、分离位置。
3.4联锁
341当设备具有二个及以上进线单元， 根据系统运行的需要应能提供二个及以上进线单元的开关操作的相互
联锁，联锁装置可以是机械的也可以是电气的。 342对于盘面操作的馈电电动机控制单元与门必须设置有机构联锁。当主电路处于分断位置，门才能打开，
否则门打不开（除紧急状态）。 3.4.3只有在功能单元主电路处于分断位置时，功能单元才能抽出或插入。
3.5计量单元
计量单元上所有可开启的门应当设置可铅封的专用门锁，该门锁只能由用电管理部门的人员才能打开，其制 作应符合相关要求。 3.6电气间隙、爬电距离
设备内裸露的带电导体和端子（例如：母线、电器之间的连接，电缆接头）其电气间隙和爬电距离应符合下 表的规定：
额定绝缘电压ui （V） 电气间隙（mm） 爬电距离（mm） 63A及以下 大于63A 63A及以下 大于63A 标准值 标准值 标准值 标准值 Ui < 60 3 5 3 5
605
6 6 8 第0次修改 共21页第6页
3008 10 10 12 第0次修改 共21页第7页 ***** ^集团
******* GROUP
设计规范 标识号：TDDS0001
低压成套开关设备和控制设备 版本：A 3.7设备内的电气连接、母线与绝缘导线
正常的温升，绝缘材料的老化和正常工作时所产生产振动不应造成载流部件的连接有异常变化，载流部件的 连接应保证有足够多的持久的接触压力。 3.7.1母线和绝缘导线的尺寸和额定值
绝缘导线选择： 电流（A） 截面积（mm ） 电流（A） 截面积（mm ） 电流（A） 截面积（mm ） 12.5A CL 2 2.5 mm 80 A CL 2 25 mm 200~225A CL 2 95 mm
25A 4 mm 100 A CL 2 35 mm 250 A "c 2 120 mm
32A 2 6 mm 125 A 2 50 mm 315~350A 2 185 mm
40~50A 2 10 mm 160 A 「c 2 70 mm 400 A c “ 2 240 mm
63A — 2 16 mm
铜导线截面面积 （mm2） 铜线 150 mm 2 根 185
mm
2
2 根
2
240 mm 2 根
铜排 30*5 2 根 40*5
2 根
50*
5 2根
试验电流（A） 500 A 630 A 700 800 A
单根矩型铜母排载流量表 母排截面 （mm2）
最大允许持续电流（A）
25 C 35 C 40 C 平放 竖放 平放 竖放 平放 竖放 15X 3 200 210 176 185 162 170
20 X 3 261 275 230 242 212 223 25 X 3 323 340 284 299 262 276 30 X 4 451 475 397 418 385 385
电气设备工程中的开关柜规范要求
电气设备工程中的开关柜规范要求电气设备工程中的开关柜是保护和控制电气设备的重要组成部分。
为了确保其安全性和可靠性，开关柜的设计、制造和安装必须符合一系列的规范要求。
本文将探讨在电气设备工程中开关柜需要满足的规范要求。
一、开关柜设计要求在设计开关柜时，需要考虑以下几个方面的要求：1.尺寸和布置：开关柜的尺寸和布置应根据具体的工程要求进行设计。
应确保开关柜内部组件的合理布置，以方便操作和维护。
2.防护等级：根据使用环境的不同，开关柜的防护等级也有所要求。
比如在潮湿环境中使用的开关柜需要具备防水功能。
3.通风和散热：开关柜内部设备可能会产生一定的热量，因此设计时需要考虑通风和散热问题，以避免过热引起的设备故障。
4.电缆入出线方式：开关柜应提供合适的电缆入出线方式，确保电缆的良好接触，并防止短路和其他安全隐患。
二、开关柜制造要求制造开关柜时需要遵循以下规范要求：1.选材与加工：开关柜的材料应符合相关的标准，具备足够的强度和耐腐蚀性。
制造过程中需要采用适当的加工技术，确保开关柜的质量和精度。
2.标识和铭牌：开关柜上应标识相关的技术参数和安全警示信息，以方便运维人员了解和操作。
铭牌应固定在开关柜的易于查看的位置。
3.接地和防雷：开关柜需要正确接地，以确保安全运行。
对于易受雷击的区域，还需要加装防雷装置。
4.绝缘和安全：开关柜各组件之间的绝缘需要符合相关的标准要求，以防止电器漏电和触电危险。
此外，开关柜的外壳和门应具备防护功能，以防止误触和人身伤害。
三、开关柜安装要求安装开关柜时需要遵守以下几点要求：1.安装位置和空间：开关柜的安装位置应考虑通风和维护的便利性，避免受到外部物体的阻挡。
同时，开关柜周围需要预留足够的空间，以方便设备的调试和维修。
2.固定和支撑：开关柜需要牢固地固定在支撑结构上，以避免因外部震动引起的设备松动和故障。
3.电缆布线和连接：对于进入开关柜的电缆需要合理布线，并正确连接到相应的设备上。

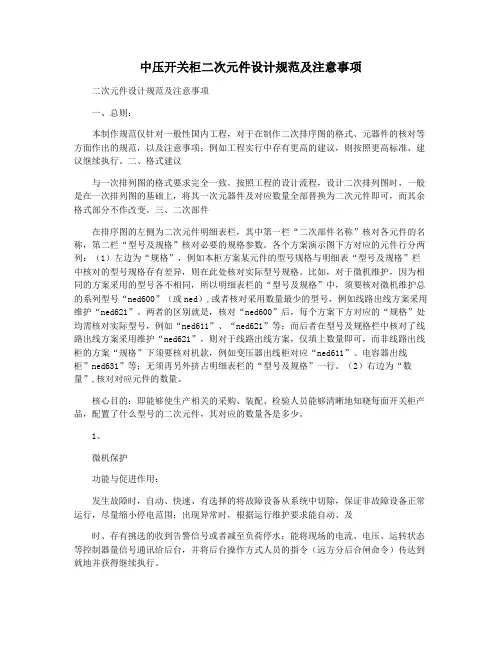

中压开关柜二次元件设计规范及注意事项
中压开关柜二次元件设计规范及注意事项二次元件设计规范及注意事项一、总则：本制作规范仅针对一般性国内工程，对于在制作二次排序图的格式、元器件的核对等方面作出的规范，以及注意事项；例如工程实行中存有更高的建议，则按照更高标准、建议继续执行。
二、格式建议与一次排列图的格式要求完全一致。
按照工程的设计流程，设计二次排列图时，一般是在一次排列图的基础上，将其一次元器件及对应数量全部替换为二次元件即可，而其余格式部分不作改变。
三、二次部件在排序图的左侧为二次元件明细表栏，其中第一栏“二次部件名称”核对各元件的名称，第二栏“型号及规格”核对必要的规格参数。
各个方案演示图下方对应的元件行分两列：（1）左边为“规格”，例如本柜方案某元件的型号规格与明细表“型号及规格”栏中核对的型号规格存有差异，则在此处核对实际型号规格。
比如，对于微机维护，因为相同的方案采用的型号各不相同，所以明细表栏的“型号及规格”中，须要核对微机维护总的系列型号“ned600”（或ned）,或者核对采用数量最少的型号，例如线路出线方案采用维护“ned621”。
两者的区别就是，核对“ned600”后，每个方案下方对应的“规格”处均需核对实际型号，例如“ned611”、“ned621”等；而后者在型号及规格栏中核对了线路出线方案采用维护“ned621”，则对于线路出线方案，仅填上数量即可，而非线路出线柜的方案“规格”下须要核对机款，例如变压器出线柜对应“ned611”、电容器出线柜”ned631”等；无须再另外挤占明细表栏的“型号及规格”一行。
（2）右边为“数量”,核对对应元件的数量。
核心目的：即能够使生产相关的采购、装配、检验人员能够清晰地知晓每面开关柜产品，配置了什么型号的二次元件，其对应的数量各是多少。
1、微机保护功能与促进作用：发生故障时，自动、快速、有选择的将故障设备从系统中切除，保证非故障设备正常运行，尽量缩小停电范围；出现异常时，根据运行维护要求能自动、及时、存有挑选的收到告警信号或者减至负荷停水；能将现场的电流、电压、运转状态等控制器量信号通讯给后台，并将后台操作方式人员的指令（远方分后合闸命令）传达到就地并获得继续执行。
10kV配电开关柜设计要点及防范措施
10kV配电开关柜设计要点及防范措施摘要：10kV配电开关柜在整个电力系统中有种重要的作用，它的整体运行水平可以直接影响到配电系统的安全。
所以，做好开关柜的安全设计，可以有效的提升其在供电过程中的安全性、可靠性及预防事故发生的能力。
关键词：10kV；配电开关柜；设计要点；防范措施1 10kV配电开关柜设计要点1.1外观设计一般选择的材料是金属外壳，金属的强度一定要达到标准，例如：抗燃性、耐火性等，一定不能使用网形编制物。
开关柜中的主回路中各组件都要配置在金属外壳中，并做好外壳的防护措施，具体的防护等级统计如下:IP2X级别，通常能够阻止d=1.2cm，l=8cm的细长物体深入；IP3X级别，则可以阻止d＞2．5mm的细长金属条进入；IP4X级别，则要阻止d＞1．0mm的金属丝、厚度＞1．0mm的狭长条的深入。
1.2导体截面设计10kV配电开关柜连接同一个导体，主要包括主回路、不同组件、单元间等，与相同额定的电流比较，其截面需要达到10%的裕度。
10kV配电开关柜主回路的截面最小值既要达到规定的额定电流值，也要可以承受额定峰值的耐受电流。
限流的熔断器主回路中需要在相同的母线间链接同一个导体，都应该达到10kV开关柜的标准和规定。
1.3隔板设计开关柜中电器组件的型号各不相同，组件的外部要放置隔板，与开关柜的外壳一样都使用金属构造的外壳，强度也比较相似，并要做出接地处理。
10kV配电开关柜，还应注意高压带电的裸导体与绝缘板间距离的控制，一般情况，应不小于3cm，如果选择可以移动的绝缘隔板，先断开负荷开关，再关闭接地开关，在这个基础上再将绝缘板插入，在保证接地开关闭合，且绝缘隔板彻底插入的时侯，开启对应的开关柜门。
1.4接地设计接地设计在开关设备设计中十分重要，它包括了开关柜附近所有回路的相关电气部件，要想保证人身和设备的安全，必须做好接地处理。
但是还有一些部件不可以进行接地处理，例如：可以及时移动的、抽离的部件。

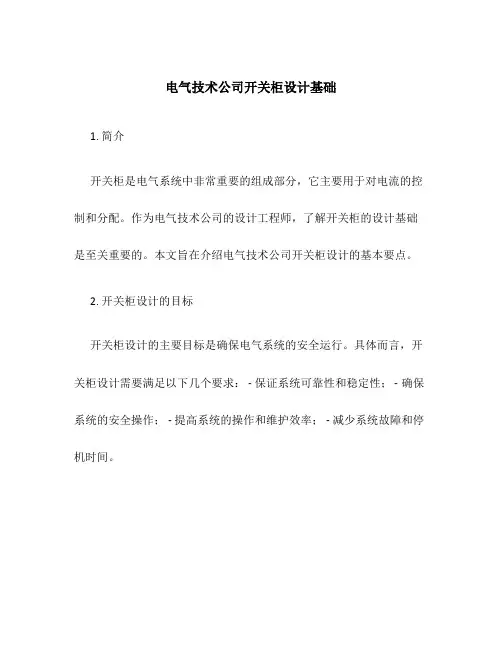

电气技术公司开关柜设计基础
电气技术公司开关柜设计基础1. 简介开关柜是电气系统中非常重要的组成部分，它主要用于对电流的控制和分配。
作为电气技术公司的设计工程师，了解开关柜的设计基础是至关重要的。
本文旨在介绍电气技术公司开关柜设计的基本要点。
2. 开关柜设计的目标开关柜设计的主要目标是确保电气系统的安全运行。
具体而言，开关柜设计需要满足以下几个要求： - 保证系统可靠性和稳定性； - 确保系统的安全操作； - 提高系统的操作和维护效率； - 减少系统故障和停机时间。
3. 开关柜设计的基本原则在进行开关柜设计时，需要遵循一些基本原则，以确保设计的合理性和可靠性： - 合理选择开关柜的结构和类型； - 根据实际需求确定开关柜的容量； - 选择合适的开关柜材料和配件； - 合理安排开关柜的布局和内部结构； - 考虑开关柜的维护和保养。
4. 开关柜设计的步骤实施开关柜设计时，一般可以分为以下几个步骤：4.1. 确定设计需求在开始设计之前，需要充分了解客户的要求和系统的需求。
这包括电气系统的负荷、容量要求、安全标准等。
4.2. 选择开关柜类型和结构根据实际需求，选择适合的开关柜类型和结构。
常见的开关柜类型有低压开关柜、中压开关柜和高压开关柜等。
4.3. 确定开关柜容量根据电气系统的负荷、容量需求和未来发展的考虑，确定开关柜的容量。
这包括选择合适的主断路器和配电设备。
4.4. 设计开关柜的布局和内部结构根据设备布置和电气系统的要求，设计开关柜的外部布局和内部结构。
这包括安装位置、线路分布、开关设备的排列等。
4.5. 选择合适的材料和配件根据开关柜的类型和要求，选择合适的材料和配件。
这包括开关柜外壳材料、绝缘材料、导线、连接器等。
4.6. 考虑维护和保养在设计过程中，需要考虑开关柜的维护和保养要求。
这包括易于操作和维护、故障排除时的安全性等。
5. 开关柜设计的注意事项在进行开关柜设计时，还需要特别注意以下几个方面： - 遵循安全标准和规范，确保电气系统的安全操作； - 考虑设备的冷却和散热问题，防止过热损坏； - 合理安排电缆通道和接线间隔，方便线缆安装和维护；- 选择合适的保护装置，确保电气设备和人员的安全； - 进行充分的测试和检查，确保开关柜的有效性和可靠性。
电气设备开关柜的规范要求
电气设备开关柜的规范要求电气设备开关柜在工业和建筑领域中起着重要的作用，用于控制、保护和分配电能。
为了确保安全可靠的运行，电气开关柜需要满足一系列的规范要求。
本文将探讨电气设备开关柜的规范要求，并介绍其基本构造和功能。
一、基本构造和功能电气设备开关柜通常由外壳、断路器、保险丝、继电器、电源配电等基本部件组成。
外壳一般采用金属材料制成，能够提供足够的机械强度和防护等级。
断路器用于控制和保护电路，可根据实际需求选择不同类型的断路器。
保险丝用于过载保护，能够在电路超过额定电流时切断电源。
继电器用于控制电路的开关操作，实现信号的放大和电路的控制。
电源配电系统用于将电能分配到不同的设备和电路中。
二、规范要求1. 设备选型：电气开关柜应按照国家电器行业标准进行选型，确保所选设备满足相应的技术指标和安全标准。
选型时应考虑电流负荷、额定电压、断路能力、短路保护、过载保护等因素。
2. 安装位置：电气设备开关柜应安装在干燥、通风、无腐蚀性气体和可靠的地面上，避免阳光直射和潮湿环境。
柜体的前部应保持足够的工作空间，以便操作和维修。
3. 接地保护：开关柜必须进行良好的接地保护，以确保人身安全和设备正常运行。
接地电阻应符合相关规范要求，并定期检测和维护。
4. 绝缘性能：电气开关柜的绝缘性能应达到标准要求，确保设备能够安全、可靠地运行。
绝缘材料和绝缘距离应符合相应的规范和标准。
5. 过载和短路保护：开关柜应配备过载和短路保护装置，以防止电路过载和短路引起的设备损坏和电气火灾。
过载保护可以使用断路器或保险丝，短路保护可以使用断路器或熔断器。
6. 维护和检修：开关柜应有良好的维护和检修条件，便于日常的操作和维护工作。
柜体内部应清洁整齐，设备状态应明确可见，易于检查和维修。
7. 标识和警示：开关柜上应有清晰的标识和警示标志，以便操作人员正确理解和操作。
标识应包括设备参数、电气连接图、安全警示等内容。
三、总结电气设备开关柜的规范要求对于确保电气设备的安全运行至关重要。
低压开关柜技术规范标准规范标准设计
低压开关柜技术规范目录1规范性引用文件 (1)2技术参数和性能要求 (1)3标准技术参数 (5)4使用环境条件表 (7)5试验 (8)低压开关柜技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7251 低压成套开关设备和控制设备GB 14048 低压开关设备和控制设备GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求GB 50150 电气装置安装工程电气设备交接试验标准GB 4208 外壳防护等级（IP代码）GB/T 16935.1 低压系统内设备的绝缘配合GB/T2681 电工成套装置中的导线颜色GB5585.2 电工用铜、铝及其母线第二部分：铜母线JB5877 低压固定封闭式成套开关设备IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则2技术参数和性能要求2.1 开关柜技术参数开关柜技术参数见技术规范专用部分的技术参数特性表。
2.2 通用要求2.2.1设备外壳平整、严密、美观、要求30年不变形、腐蚀。
2.2.2主构架采用2mm厚覆铝锌钢板，内部安装灵活方便，主构架装配形式设计为全组装式结构。
柜体构架及金属结构件均应有足够钢性及承载能力，能满足电气元件的安装要求及操作和短路时所产生的机械应力和热应力电动力，同时不因成套设备的吊装、运输等情况而损坏或影响开关柜及所安装元件的性能，柜内支架并可自由调节。
2.2.3低压2500A及以上进线、分段柜绝缘件安装粱采用2mm不锈钢，其余安装粱均采用2mm抗腐蚀敷铝锌钢板，采用双重折边工艺。
2.2.4柜体材料采用厚度不小于2mm的覆铝锌钢板、镀锌板或冷轧钢板并喷塑,颜色采用RAL7035,柜体防护等级不小于IP30。
低压开关柜规格以及设计规范(原创版)
低压配电设计标准第一章总则 (1)第二章电器和导体的选择 (2)第一节电器的选择 (2)第二节导体的选择 (2)第三章配电设备的布置 (4)第一节一般规定 (4)第二节配电设备布置中的安全措施 (5)第三节对建筑的要求 (6)第四章配电线路的保护 (6)第一节一般规定 (6)第二节短路保护 (7)第三节负载保护 (7)第四节接地故障保护 (8)第五节保护电器的装设位置 (11)第五章配电线路的敷设 (12)第一节一般规定 (12)第二节绝缘导线布线 (12)第三节钢索布线 (14)第四节裸导体布线 (14)第五节封闭式母线布线 (15)第六节电缆布线 (15)第七节竖井布线 (19)附录一名词解释 (19)第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本标准。
第1.0.2条本标准适用于新建和扩建工程的交流、工频500Ｖ以下的低压配电设计。
第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1.0.4条低压配电设计除应执行本标准外，尚应符合现行的国家有关标准、标准的规定。
第二章电器和导体的选择第一节电器的选择第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合以下要求:一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2.1.2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。
第2.1.3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
高压开关柜技术规范书
高压开关柜技术规范书1. 引言高压开关柜是电力系统中的重要设备，用于控制、保护和监测电力系统中的高压电路。
本文档旨在规范高压开关柜的设计、安装、运行和维护，以确保其安全可靠地运行，并满足相关技术要求和标准。
2. 术语和定义在本文档中，以下术语和定义适用：•高压开关柜：用于控制、保护和监测高压电路的设备。
它包括断路器、隔离开关、电流互感器、电压互感器等组件。
•额定电压：高压开关柜设计的电路额定电压。
单位为千伏（kV）。
•额定电流：高压开关柜设计的电路额定电流。
单位为安培（A）。
•操作机构：用于控制高压开关柜开关状态的装置，包括电动操作机构、手动操作机构等。
•绝缘强度：高压开关柜绝缘结构在设计电压下的耐受能力。
3. 设计要求3.1 高压开关柜的选择•选择合适的高压开关柜，应满足设计要求中的额定电压、额定电流和断路能力等参数。
3.2 开关柜的结构和材料•高压开关柜的结构应具有足够的刚度和强度，以承受额定电流和短路电流等负荷。
•高压开关柜的外壳材料应具有防护性能，耐腐蚀和防止火灾等特性。
3.3 高压开关柜的操作机构•高压开关柜的操作机构应具有稳定可靠的性能，确保顺畅的开关操作。
•操作机构应具有防误操作和防误攸关的功能，以确保人员安全和设备正常运行。
4. 安装与调试4.1 安全要求•在安装高压开关柜时，必须遵守相关安全操作规程和标准，保证安装人员的人身安全。
•在安装完成后，必须进行全面的绝缘和电气测试，以确保高压开关柜的正常运行。
4.2 环境要求•高压开关柜的安装环境应具备足够的通风和散热条件，避免过热和过载等问题。
4.3 调试和保护设置•在安装完成后，必须进行调试和保护设置，以确保高压开关柜的功能和性能正常。
•调试和保护设置应遵循相关技术要求和标准，确保安全可靠。
5. 运行与维护5.1 运行要求•高压开关柜应按照制造商提供的操作手册进行操作，避免误操作和故障发生。
•检查高压开关柜的运行情况，包括工作温度、电压、电流等参数是否正常。
10KV高压开关柜技术规范书
2.4.4.3 标称放电电流：
5 kA
2.4.4.4直流1mA参考电压:
24kV(配电变压器)
2.4.4.5 雷电冲击残压 :
小于45kV (配电变压器)（峰
值）
2.4.4.6 2mS方波冲击电流:
大于400A
2.4.4.7安装方式:
固定式
2.4.4.8附件：每组避雷器配制一只放电计数器；
2.4.5电流互感
无冲击影响，相同容量的开关柜手车应有互换性。 ..15 开关柜内母线室、电缆室应设照明、灯泡电压为交流220V。 ..16 开关柜应有良好的通风条件，如通风设有百叶窗或其它通风
口时，应有防止漏水、防小动物进入的措施，防护等级应与 外壳相同。通风窗采用的材料（如网状编织物等）应有足够 的强度。通风窗和排气孔的位置应使排出的油气和蒸汽不致 危及操作者和其他正常运行设备的安全。 ..17 所有操作机构和辅助开关的接线除有特殊要求外，均采用相 同接线，以保证开关柜手车的互换性。 ..18 手车在柜体中应有明显的工作位置，试验位置和断开位置之 分，各位置均能自动锁位和安全接地，为保证运行检修安 全，在一次插头上装有插入深度自测装置、触头盒及安全挡 板，并能自动进行开闭。 ..19 开关柜内各小室应隔离，为防止柜后部主母线发生短路故障 波及邻柜，要求在母线小室柜间加装隔离套管。 ..20 柜内采用绝缘母线，并应具有防潮和阻燃性能以及足够的介 电强度，其对母线容量的影响由供方考虑。为保证设备停运 时潮气侵入，电缆室、手车室装设加热器。 ..21 柜内相间对地的空气间隙应不小于125mm( 如达不到应采取 措施加强绝缘，若采用隔板隔离，其隔板必须具有优质的防 潮耐电弧阻燃性能，若能满足不小于125mm，请在投标书中 标明)。复合绝缘距离不小于30mm。 ..22 所有螺栓固定的主母线和分支母线接头，对铜导体镀银，并 保证其温升不超过标准值。在长期使用期间，从标准环境温 度到额定满负荷温度，固定螺栓的初始接触压力值不应降 低，每个连接点不应少于两个螺栓。 ..23 供方对母线的每个接点进行接触电阻测试，需达到标准， 630A <30μΩ、800-1000A <20μΩ、2500A <15μΩ，以保
35KV高压开关柜技术规范书
