三甲医院气体系统方案
三甲医院气体系统方案
Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
印度尼西亚雅加达
医院医用气体设施购置
一、总则
1. 工期：12个月内，完成交货、安装、试运行、验收。
2. 交货地点：采购人指定安装地点。
二、项目基本要求：
1、设备选型和施工技术要求
设备选择和施工应满足使用要求，具有先进性、高可靠性、实用性、经济性，配套设施齐全。
以下中国国家有关规范的规定：
1）（YY/TO187-94）《医用中心供氧系统通用技术条件》
2）（YY/TO186-94）《医用中心吸引系统通用技术条件》
3）（GB50030-91）《氧气站设计规范》
4）（GB50243-97）《通风与空调工程施工及验收规范》
5）（GB50333-02）《医院洁净手术部建筑技术规范》
6）（GB8982）《医用氧气》
7）（GB150）《钢制压力容器》
8）（GB1527）《拉制钢管》
9）（GB2270）《不锈钢无缝钢管》
10）（GB235）《工业管道工程施工及验收规范》
11）GB50316《工业金属管道设计规范》
12）GB3091《低压流体输送用镀锌焊接钢管》
13）GB9706.1《医用电气》
14）（GB236）《现场设备、工业管道焊接工程施工及验收规范》
15）（GB11618）《钢管、配件及焊接材料标准》
16）GB50231《机电设备安装工程施工及验收通用规范》
17）GB50300《建筑工程施工质量验收统一标准》
18）GB50045《高层建筑设计防火规范》
19）（GBJ232-90.92）《电气装置安装工程施工及验收规范》
20）GB191-90《包装储运图示标志》
21）《医疗器械生产企业监督管理办法》
22）国家、地方颁布的其他相关标准、规范和规程
2、项目概况
雅加达医院为三级甲等综合医院，本工程位于门急诊医技住院部，大楼为框架剪力墙结构，共计10层。
地下一层为静脉配置中心，层高6米，梁下净高5.2米；
第二层为消毒供应中心，层高5米，梁下净高4.3米；
第三层为眼科门诊手术部，层高5米，梁下净高4.2米；
第四层为洁净手术部、ICU，层高4.5米，梁下净高3.8米；
第十层为新生儿病房、移植病房、烧伤病房以及血液科病房，层高4米，梁下净高3.3米；
静脉配置中心、中心供应室的空调设备放置在同层机房；眼科门诊手术部的空调设备放置在四层；洁净手术部和ICU的空调设备放置在五层设备机房，层高3米，梁下净高2.3米。
3、中心供氧系统
中心供氧系统由氧源部分、氧气恒压监视装置、氧气减压装置、氧气输送管道及氧气终端五个部分组成。
1）氧源部分：
供氧能力：各用气终端连续供氧，出口流量不低于2*150Nm3/h,额定出口压力为0.8MPa.
根据医院用氧量的需求，我们选用2台10立方的液氧贮槽（知名品牌）作为供氧源，储存在液氧贮槽内的液氧经过汽化器汽化后通过减压装置减压至0.4~0.6MPa后，分别送入病房楼的各主管道、副管道等。
2）主要设计参数
中心站系统主要技术参数：
供氧能力：各用气终端连续供氧，出口流量不低于2*150Nm3/h
管道设计压力：0.8MPa
氧源压力：0.6MPa（可调）
出口压力：0.4~0.6MPa（可调）
氧气日最大消耗液氧量为0.5m3
站内温度控制：10~38℃
站内氧气浓度控制：<23%
最大和最小使用流量工况下供氧压力误差：≯0.1MPa（稳压器设计保证，并经试验验收）
站房接地电阻：满足规范要求，至少满足<10?
管网系统主要技术参数：
分管道、终端压力为：0.3MPa（0.2~0.5MPa可调）
普通病房每个终端氧气流量：≥10L/min
手术室每个终端氧气流量：≥10~80L/min
氧气管道气体流速：≮10m/s
系统小时泄漏率：≤0.15%
普通病房终端使用率：30%
手术室、ICU室、抢救室、产科、血透科、血液病房的使用率：100%
氧气管道可靠接地，接地电阻<4?
最大和最小使用流量工况下供氧压力误差不大于0.2MPa
3）压力监测、报警装置和流量计
为更好地监测各病区的氧气（负压）使用压力具体情况，确保系统安全运行，特在各个病区护士站配一台压力监测报警装置来监测本病区的压力，保证每个病区氧气压力不低于所需压力，以实现连续稳定地供氧，压力表精度不低于1.5级，压力过高或过低都会发出声光报警。为了方便各病区进行流量计量，特在各病区的副管道上安装一台流量计，以方便科室之间成本核算（停电8小时内可继续进行计量，不影响使用）。对各科室用氧气量进行计量，一能便于实行科室核算；二能及时发现管道氧气是否泄漏；三能促进科室节约用氧减少院方开支，是目前供氧系统的必备仪器。
4）氧气二级减压装置
根据院方各病区的实际情况及用气要求，特在各病区的副管道上设置一台二级减压装置，将主管道送来的气体减压至0.2~0.5MPa，同时当管道中输出压力超过0.5MPa时，安全阀自动卸压，以降低压力，这样将气体的压力减至各科室使用的不同压力，以便各科室使用的气体恒压恒量，确保系统安全运行。
5）管材及附件
根据医院每天对氧气的需求和各病区的分布情况，我们将氧气从供氧中心站分七路主管道分别输送到医院各病房楼及手术层，根据行业标准YY/T0187-94《医用中心供氧系统通用技术条件》的要求，其主、副、支管道（含手术层主管道）的材料均采用优质脱脂紫铜管，其尺寸规格应符合GB/T14976的要求，阀门与氧气接触部分严禁用含油或可燃材料，进入病房前的管道采用支架和抱箍螺栓固定在医院建筑墙上适当位置，选采材质如下：
各病房楼普通层主管路：￠28*2￠22*2材质：脱脂紫铜管
手术层主管路：￠28*2材质：脱脂紫铜管
副管路：￠19*1.5材质：脱脂紫铜管
支管路：￠8*1材质：脱脂紫铜管
6）氧气终端
终端采用快速自封插拔式接头（双密封并自带维修阀），快速接头出口接湿化瓶。所有终端距本层高度为1.4m.
终端压力：普通病房终端压力不低于0.2MPa，麻醉机、呼吸机等医疗器械处压力不低于0.4MPa（区域可调）
终端流量：≥10L/min
4、真空吸引系统
中心吸引系统由中心吸引站、负压自动控制柜、真空罐、报警器、排污罐、真空输送管道及终端等组成。
1）设计参数：
最大抽气量：4*500m3/h(2套)
负压调节范围：-0.03~-0.07MPa
配用电机功率：380V15KW*4台50Hz
终端抽气速率：≥30L/min
噪声：室内不大于73dB(A),室外部不大于60dB(A)
泄漏率：每小时平均不大于1.0%
排气口细菌数每平方小于500个
吸引系统接地电阻小于10?，电控柜的绝缘电阻不小于2M?
2）真空泵机组（两套）
真空泵高档次品牌；
根据医院病房楼需气情况，配置二套吸引机组为供气源。每套真空吸引机组含有二台水环式吸引真空泵，吸引机组均应有备用，当工作泵发生故障时，备用真空泵机组应能自动启动，以保证吸引系统正常工作，机组中心站同压缩空气设于地下一层内。
3）电控柜及报警器（两套）
两台电控柜分别控制两套机组的真环泵以达到各一备一用的目的，保证系统负压不间断。当压力低于-0.073MPa或高于-0.029MPa时均发出声光报警。
4）真空罐
真空罐是储存负压的容器，本次吸引站真空容积为2立方米的2只，管道内的水有可能进入真空罐，故应定期将真空罐下面的截止阀旋开进行排出，排出后随即关好，截止阀不得有泄漏，否则影响负上限值。
5）排污罐
吸入管道系统内的污物，一般都集存在排污管道内，故应定期进行排放，一般为半年排放一次。
6）集气缸
在二台负压储罐后安装一个集气缸，进行气体分配，材质（Q235-A），厚4mm，可以起到气体集聚及分支作用，同时可以在缸上面预留若干条管道接口，以备医院将来其它病区使用。
7）管材及附件
吸引管的主、副管道、支管道采用不锈钢管，其尺寸规格应符合GB/T14976的要求。分别在本楼层的副管道上设置总阀门，其中的管道走向和设置和供氧管道一致。
各病房楼普通层主管路：￠89*4材质：0Cr18Ni9
手术层主管路：￠89*4材质：0Cr18Ni9
副管路：￠32*2.5材质：0Cr18Ni9
支管路：￠16*1￠10*1材质：0Cr18Ni9
连接方式：为减少泄漏，采用对接和套焊，安装前后对管道内部进行清洗吹除，并进行耐压、气密性试验，保证系统泄漏率小于1.0%，试验压力为0.2MPa，试验介质为无油压缩空气或氮气。
8）终端
终端采用快速自封插拔式接头，该终端自带维修阀，可单独进行维修，不会影响其他终端正常供气。
5、压缩空气系统：
压缩空气系统由气源部分、空气减压装置、空气恒压监视装置、空气输送管道及空气终端五部分组成。
1）气源部分
压缩空气机组高档次品牌。
根据医院用气量的需求，配置两套压缩空压机组为供气源，各机组分别选用两台型号为GA15-10的空压机和一台与之匹配的型号为FX5的冷冻式干燥机，采用双路并联系统，自动交替帮助工作，并通过自动控制柜实现一用一备，压缩空气经过分离器、干燥机、过虑器、储气罐等装置进入减压装置将空气减压至约0.9MPa后送进医院各病房楼主管道（手术室、抢救室、ICU、产科及血液病房等）。
2）主要设计参数
空压站供气量：≥2×3.21Nm3/min
排气口压力：1.0MPa
噪声：＜67dB
过滤精度：0.01um（除尘）
系统小时泄漏率：≤0.2％/h
3）空气恒压监视装置
医院中心供氧系统的运维管理与应急改造
医院中心供氧系统的运维管理与应急改造
摘要：本篇简单介绍了医院中心供氧系统的必要性点，通过对两种常规供氧方式对比，讨论出医院供氧的最佳选择，同时对医院供氧管道铺设过程中的架设方式进行了分析、对液氧站人员的要求以及加强医院供氧系统安全管理的相关措施进行了分析，以及在医院用气量激增的情况下相应对的措施和解决方案进行了分析说明。对医院中心供氧系统提供一些依据和借鉴。
关键词：中心供氧；氧源；管道铺设；管理
医院医用气体供应系统被称为生命支持系统，它在整个医用专项系统中的位置举足轻重，其作用不言而喻。同时，它也是关乎医院、医疗安全的要害设施。目前，国内医用气体系统领域关于工程设计、建设和管理等宏观方面的标准、规范比较健全，发展较为成熟，但在医用气体设备操作方面，细化程度却远远不够，也缺少相应的理论支持，而医用气体设备，特别是其中的特种设备，对操作的技术性、规范性要求却很高。那么在临床使用量大幅度提升、供氧设备高强度运转时，为了确保医院正常运行，保障人民群众的生命安危，对供氧系统进行应急改造与扩容。对于医疗的可持续发展和提高人民医疗水平均具有重要价值意义。
一、医院集中供氧系统工程的特点和方式
医用气体集中供应系统在使用上十分方便，可用于抢救，可有效提高医疗安全使用水平；医用气体主要有三种输送方式：集中供应系统输送氧气、吸引和压缩空气。病房采用的供氧方式为：医用气体集中供应系统。因为这种方式实用性强、安全性高、操作简便、可靠等，并且集中供应系统输送氧气这种方式布置更加美观整洁，可用于治疗的空间更大，方便医护人员为病人操作治疗。以此更可减轻医护人员的劳动强度，改善病房内环境。医用气体集中供应系统所需要的站房、管线、室内终端都是统一设计规划的，后续专业人员维修和维护的过程也更加便利。需要培养从业人员的专业素质，熟悉和掌握医用气体集中供应站房的设备性能，设置规模，对于供气进行严格管理。集中供氧的任务就是向医院需要供氧的各个科室及时供应符合医用需求的氧气。我院中心供氧系统的供气方式为以下两种。
医院消毒供应中心气流控制技术方案的比较研究
・１ １ ４・ Ｐｒｏｆｅｓｓｉｏｎａｌ Ｆｏｒｕｍ ｌ专业论坛
医院消毒供应中心气流控制技术方案的比较研究
覃润波，岑 颖，罗广福，黄 海，王 雨
【摘要】 简要介绍了医院消毒供应中心气体控制的目标与要求，提出了气流控制的区域及其技术指标的建议值，通过
对定风量控制系统、双稳态控制系统和变风量控制系统３种气流控制方案的技术经济比较，指出了空气过滤技术结合
变风量技术是实现医院消毒供应中心“空气流向从洁到污”的最佳组合方案。
［关键词】消毒供应中心；污染控制；气流控制
【中国图书资料分类号］Ｒ１９７．３８【文献标识码】Ａ【文章编号］１００３—８８６８（２０１１）１０—０ｌｌ４—０３
Ｒｅｓｅａｒｃｈ ｏｎ Ｃｏｍｐａｒｉｓｏｎ ｏｆ Ａｉｒ－Ｆｌｏｗ Ｃｏｎｔｒｏｌ ｏｆ ＣＳＳＤ
ＱＩＮ Ｒｕｎ—ｂｏ ，ＣＥＮ—Ｙｉｎｇ ，ＬＵ０ Ｇｕａｎｇ—ｆｌｕ ，ＨＵＡＮＧ Ｈａｉ ，ＷＡＮＧ Ｙｕ’
（１．Ｎａｎｎｉｎｇ Ｄｅｇａｓ Ｃｌｅａｎ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏ．，Ｌｔｄ．，Ｎａｎｎｉｎｇ ５３００２２，Ｃｈｉｎａ；２．Ｆｉｒｓｔ Ａｆｆｉｌｉａｔｅｄ Ｈｏｓｐｉｔａｌ ｏｆ Ｇｕａｎｇｘｉ Ｍｅｄｉｃａｌ
Ｕｎｉｖｅｒｓｉｔｙ。Ｎａｎｎｉｎｇ ５３００２２，Ｃｈｉｎａ；３．Ｇｕａｎｇｘｉ Ｇｏｎｇｌｉａｎ Ｉｎｄｕｓｔｒｉａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｎｓｕｌｔｉｎｇ＆Ｄｅｓｉｇｎ Ｌｔｄ．Ｎａｎｎｉｎｇ ５３０００１，
Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ Ｔｈｅ ｇｏａｌｓ ａｎｄ ｒｅｑｕｉｒｅｍｅｎｔｓ ｏｆ ａｉｒ—ｆｌｏｗ ｃｏｎｔｒｏｌ ｉｎ ＣＳＳＤ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅ ｃｏｎｔｒｏｌ ｒｅｇｉｏｎ ａｎｄ ｓｕｇｇｅｓｔｅｄ
ｔｅｃｈｎｏｌｏｇｙ ｖａｌｕｅｓ ｏｆ ｔｈｅ ａｉｒ－ｆｌｏｗ ｃｏｎｔｒｏｌ ｐｒｏｇｒａｍｓ ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ．Ａｍｏｎｇ ｔｈｒｅｅ ｔｙｐｅｓ ｏｆ ａｉｒ－ｆｌｏｗ ｃｏｎｔｒｏｌ ｐｒｏｇｒａｍｓ，ｔｈｅ

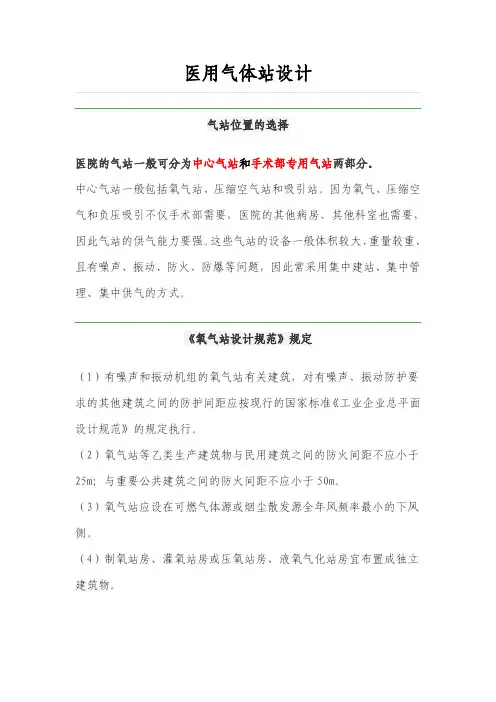

医用气体站设计
医用气体站设计气站位置的选择医院的气站一般可分为中心气站和手术部专用气站两部分。
中心气站一般包括氧气站、压缩空气站和吸引站。因为氧气、压缩空
气和负压吸引不仅手术部需要，医院的其他病房、其他科室也需要，
因此气站的供气能力要强。这些气站的设备一般体积较大、重量较重、
且有噪声、振动、防火、防爆等问题，因此常采用集中建站、集中管
理、集中供气的方式。
《氧气站设计规范》规定（1）有噪声和振动机组的氧气站有关建筑，对有噪声、振动防护要
求的其他建筑之间的防护间距应按现行的国家标准《工业企业总平面
设计规范》的规定执行。
（2）氧气站等乙类生产建筑物与民用建筑之间的防火间距不应小于
25m；与重要公共建筑之间的防火间距不应小于50m。
（3）氧气站应设在可燃气体源或烟尘散发源全年风频率最小的下风
侧。
（4）制氧站房、灌氧站房或压氧站房、液氧气化站房宜布置成独立
建筑物。（5）当氧气实瓶的储量小于或等于1700个时，制氧站房或液氧气化
站房和灌氧站可布置在同一建筑物内，但彼此应采用耐火极限不低于
1.5h的非燃烧体隔墙隔开以及通过走道和丙级防火门相通。
（6）当氧气实瓶的储量超过1700个时，应当将制氧站房或液氧气化
站房和灌氧站布置在两座独立的建筑物内。
（7）输氧量不超过60m3/h的氧气汇流排间可设在不低于三级耐火等
级的用户厂房内靠外墙处，并采用高度为2.5m、耐火极限不低于1.5h
的墙和丙级防火门，与厂房的其他部分隔开。
（8）输氧量超过60m3/h的氧气汇流排间宜布置成独立建筑物。当与
其他用户厂房毗连建造时，其毗连的厂房的耐火等级不应低于二级，
并应采用耐火极限不低于1.5h的无门、窗、洞的墙与该厂房隔开。
医用气体站设计的一般要求
（1）医用气站工作期间应保证连续、足量供气。供气质量和供气压
力应符合使用要求。
（2）储存医用气体或液化气体的气源，应有不少于3日的储备量。
（3）气瓶、储气（液）罐、制气装置等关键设备应分为两组，两组
间可进行手动和自动切换，以保证连续供气。
医用气体系统安全管理指南(各级医疗机构 、综合医院和疾控机构后勤安全生产工作 )
各级医疗机构、综合
医院和疾控机构后勤
安全生产工作
医用气体系统安全管理指南
目次
1范围.................................................................................................................................................................1
2编制依据.........................................................................................................................................................1
3术语和定义.....................................................................................................................................................1
4管理要求.........................................................................................................................................................2
4.1人员要求..............................................................................................................................................2
医用气体系统安全管理指南(各级医疗机构 、综合医院和疾控机构后勤安全生产工作 ) 2
各级医疗机构、综合
医院和疾控机构后勤
安全生产工作
医用气体系统安全管理指南
目次
1范围.................................................................................................................................................................1
2编制依据.........................................................................................................................................................1
3术语和定义.....................................................................................................................................................1
4管理要求.........................................................................................................................................................2
4.1人员要求..............................................................................................................................................2
医院突发医用气体故障应急预案
医院突发医用气体故障应急预案
我院目前使用的医用气体包括氧气、压缩空气及各种瓶装气体等。突发医用气体故障通常表现为
气体压力异常。为保障病人气体使用安全，特制定本预案。
1．供气概况：
（1）庆春院区
在一号楼一层和二号楼一层各设一个氧气钢瓶供应应急系统。供氧采用中心液态氧供气系统，另
设两组钢瓶备用。在一号楼西侧有两只10立方白色液态氧大储存罐，液氧经汽化器转变为氧气
后，供应全院使用。当液氧供应出现故障时，可切换为氧气钢瓶备用系统供气。
压缩空气系统在二号楼地下室，由三个机组每组2台压缩机组成，当其中一台或者一组出现故障
时，可以切换到到另外一组保证压缩空气的正常供应。
其他气体为钢瓶供应，如果出现异常情况可以联系水气中心进行更换。
（2）下沙院区
在医疗综合楼外东面有三只5立方白色液态氧大储存罐，供氧采用中心液态氧供气系统，在医疗
综合楼M层东侧设有一个备用氧供气室，另设两组钢瓶备用，当氧气不足时，需切换为氧气钢瓶
备用系统供气，供应医疗综合楼的使用。
2． 气体报警装置：
（1）庆春院区
当供气管路压力异常时，会自动启动报警信号，气体报警器设在消防控制中心。另外，各楼层护
士站设有氧气压力表、真空压力表及氧气管道开关。当氧气压力低于0.3mPa或高于0.5mPa、真
空压力低于-0.07或高于-0.03mPa时，为压力异常。
（2）下沙院区
各楼层护士站设有气体报警装置、氧气压力表、真空压力表及氧气管道开关。当氧气压力低于
0.3mPa或高于0.5mPa、真空压力低于-0.1或高于-0.07mPa时，为压力异常。
3． 当气体报警器报警或楼层压力表指针超出或低于正常范围时，员工或消防控制中心应立即通知临
工科气体中心（庆春院区）/护士站应立即通知后勤维护中心（下沙院区）。
4． 临工科气体中心/后勤维护中心气体中心应尽快确认是否发生医用气体故障。
5． 如证实医用气体故障，临工科气体中心/后勤维护中心气体中心反馈给消防控制中心，后者协助
医院日常应如何运维医用气体系统？
医用气体系统作为医院的生命支持系统，具有医治维持病人生
命、减轻病人痛苦、促进病人康复等重要作用，其运行管理质量直接
关系到医疗效率与医院安全。医院日常应如何运维医用气体系统呢？
1、建立医院的医用气体系统管理制度
为确保医院医用气体系统“安全、高效、可持续”运行，建立医院的系统管理制度很重要。一是设立医院医用气体系统组织机构，明
确各级机构职责；二是明确运维管理人员要求，各类专业人员做到持
证上岗。三是制定医用气体系统日常运维管理制度和流程，并严格按
流程执行；四是建立日常运维管理档案，包括管理、技术、运行等记
录档案；五是制定人员培训制度，包括入职培训、定期培训和不定期
培训等。
2、做好医用气体系统运维精细化管理
医用气体系统主要设备有中心供氧系统、医用气体汇流排、医用
空气压缩系统、医用中心吸引系统、终端设施等。根据各设备运维管
理标准规范，分别制定安全巡检和作业操作流程规范、设备运维管理计划等。熟知巡检维保内容，记录设备运行运维情况。3、做好医用气体系统运维安全管理
医用气体系统较为复杂，安全是运维管理的首要任务。一是医用
气体运维人员要做好个人安全防护，配置必要的安全防护用品，开展
各项安全培训；二是要做好消防安全管理，制定消防安全检查、培训
制度；三是严格遵守压力容器管理规范，定期效验，做好巡检记录，做好气瓶安全存储。
4、做好医用气体系统运维应急管理
一是制定医用气体应急预案，包括应急组织机构，应急物资，应
急处理流程等等；二是做好医用气体应急措施的实施，包括三级氧气
源保障措施，电力应急保障措施等的实施。
另外在条件允许的情况下，采用信息化运维管理方式，并将管理
制度中的各项要求落实到日常管理工作中——通过运行管理，切实解决医院长期面临的管理痛点，提高医用气体系统运维质量，降低事故发生风险，才能实现医气系统的可持续发展。
医用气体系统
医用气体系统
系统设计说明
（一）医用氧气供应系统
医用氧气供应系统主要由制氧机、空压机、冷干机、空气氧气罐和各
级过滤器等设备组成，机组位于医科研大楼负一层。采用PLC控制，
可根据医院用氧量的变化自动控制多套机组的开启及停止；单机产氧
量≥34Nm³/h；氧气纯度≥90%。
（二）医用真空供应系统
（1）医用真空供应系统由真空泵、真空罐、中央控制系统、网络报
警器、过滤器和管道等部件组成；真空泵、中央控制系统和报警器为
一体式机组。真空压力调节范围：－0.04～－0.087MPa。
（2）真空泵：四台，单台抽气量不小于30Nm³/h；选用油润旋片式真
空机组，放在10层真空机房。
（3）中央控制系统：由PLC程序控制。控制柜：控制柜符合UL标准，
每台真空泵设有独立电路系统。
（4）医用真空储罐：有效容积1.0m³，工作压力1.0MPa。
（5）污物收集罐：0.1m³。
（三）医用空气供应系统
（1）医用压缩空气系统由空气压缩机、干燥机、过滤器、中央控制
系统、网络报警器、管道和储气罐组成，空气压力调节范围：0.4～
0.8MPa。
（2）空气压缩机：
空气压缩机组放在10层空压机房，由4台无油空气压缩机组成，医
疗空气设备单机流量≥13.8Nm³/h。
（3）干燥机：两台吸附式干燥机，一用一备，自动交替工作。压力
露点为-12°C，压力露点再生控制、切换阀采用陶瓷滑片式，内置有
露点监测仪，精度为+/-2°C能自动控制干燥机的压力露点再生。
（4）控制系统：由PLC程序控制。
按先起先停原则自动切换交替工作，当一台机组工作不能满足系统需
要时自动启动第二台机组；
（5）储气罐：有效容积：≥1m³，工作压力：1.0MPa。
（6）医用气体过滤器：除尘精度0.01µm，活性碳过滤器精度：
0.003mg/m³。
（7）机组配减震装置，减少机组噪音污染。
（四）医用气体汇流排系统（氧气、二氧化碳）
（1）气体全自动转换装置根据压力传感器及电磁阀自动切换，当一
组汇流排出现压差不足时，自动转换到另一组汇流排，且更换钢瓶后
现代医院医用气体集中供应系统设计实例
41摘 要：文章以天津医科大学中新生态城医院为例，从设计依据、技术关键、系统配置方案、技术参数要求等方面详细介绍了
该院医用气体集中供应系统的设计情况，为其他医院医用气体集中供应系统设计提供参考。
关键词：医院；医用气体；集中式
Abstract: Taking the Sino-Singapore Eco-city Hospital of Tianjin Medical University as an example, this paper introduces the design of the medical gas centralized supply system in the hospital from the aspects of design basis, technology key, system configuration plan and technical parameters. So as to provide a reference on the design of the medical gas centralized supply system in other hospitals.Keywords: Hospital；Medial Gas；Centralized
Doi:10.3969/j.issn.1671-9174.2019.10.002现代医院医用气体集中供应系统设计实例
An Example of Centralized Medical Gas System
Design in Modern Hospital
文/
石曦 By Shi Xi规划设计 | PLAN & DESIGNVolume 20 October 2019
医用气体是由医用管道系统集中供应，用于患
者治疗、诊断、预防或者驱动外科手术工具的单一
或混合成分气体。医用气体不仅是医院很多医疗活
动必不可少的物资，而且其稳定供应也直接关系到
医用气体系统检修及泄漏、故障应急预案
医用气体系统检修及泄漏、故障应急预案 1 对医用气体系统有计划停气检修的处理 1.1 对医用气体系统（氧气、正压、负压等）需要停气检修时,要以书面形式将停气原因、停气的起止时间与受影响的科室沟通达成共识，在做好停气前的准备工作后，才能组织实施停气检修。 1.2 当预计不能按计划时间完成检修时，应与受影响科室联系请求延长停气时间，并继续协助受影响科室做好备用气体供应工作。 1.3 检修完毕，重新启动供气设备，关闭备用气瓶。全面检查因停气而受影响的相关科室是否能够正常供气，确认无误后通知各相关科室恢复正常供气。 1.4 检修工作完成后，维修人员应做好相关记录存。 2 对供氧管道泄漏的应急处理 2.1 当发现氧气管道有轻微泄漏时，在不影响用气科室使用的情况下，制氧员马上进行维修。 2.2 如急需停气补漏，制氧员应立即报告设备科，设备科组织抢修，并通知因停气而受影响科室的当值医护人员，告知相关情况，并紧急改用瓶装氧气接通设备带向正在吸氧就诊者供氧，经当值医护人员检查确认供氧正常后方可停气抢修作业。 2.3 当氧气支管道出现严重泄漏并发出声光报警时，值班护士应马上通知制氧员或设备科，设备科在确定无人使用氧气后，关闭前端阀门进行抢修；若有吸氧就诊者时，制氧员应协助护士改用瓶装氧气给就诊者供氧。如需关闭相关链的区域阀门时，设备科维修人员应经该区域最高职位的医务人员许可确认后，才能进行关闭抢修。 2.4 当氧气主管道出现严重泄漏并发出声光报警时，设备科应立即组织抢修人员、通知各使用科室，并安排制氧员快速把瓶装氧气送到急需科室接通设备带供氧，在确认供氧正常后，再关闭主阀门抢修泄漏管道。 2.5 管道修复后维修人员应及时检查各相关场所是否正常供气，在确认正常后，通知各使用科室已恢复正常供气。抢修工作完成后，维修人员应做好相关记录和汇报。 2.6 制氧员将各场所的瓶装氧气收回，对使用过而不够压力标准的瓶装氧气重新加灌氧气入库备用。
