盾构隧道掘进机，简称盾构机。是一种隧道掘进的专用工程机械，现代盾构掘进机集光、机、电、液、传感、信息技术于一体，具有开挖切削土体、输送土碴、拼装隧道衬砌、测量导向纠偏等功能，涉及地质、土木、机械、力学、液压、电气、控制、测量等多门学科技术，而且要按照不同的地质进行“量体裁衣”式的设计制造，可靠性要求极高。盾构掘进机已广泛用于地铁、铁路、公路、市政、水电等隧道工程。
用盾构机进行隧洞施工具有自动化程度高、节省人力、施工速度快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面建筑物的影响和在水下开挖时不影响水面交通等特点，在隧洞洞线较长、埋深较大的情况下，用盾构机施工更为经济合理。
工作原理
盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。该圆柱体组件的壳体即护盾，它对挖掘出的还未衬砌的隧洞段起着临时支撑的作用，承受周围土层的压力，有时还承受地下水压以及将地下水挡在外面。挖掘、排土、衬砌等作业在护盾的掩护下进行。
盾构机根据工作原理一般分为手掘式盾构，挤压式盾构，半机械式盾构（局部气压、全局气压），机械式盾构（开胸式切削盾构，气压式盾构，泥水加压盾构，土压平衡盾构，混合型盾构，异型盾构）。
泥水式盾构机是通过加压泥水或泥浆(通常为膨润土悬浮液)来稳定开挖面，其刀盘后面有一个密封隔板，与开挖面之间形成泥水室，里面充满了泥浆，开挖土料与泥浆混合由泥浆泵输送到洞外分离厂，经分离后泥浆重复使用。土压平衡式盾构机是把土料(必要时添加泡沫等对土壤进行改良)作为稳定开挖面的介质，刀盘后隔板与开挖面之间形成泥土室，刀盘旋转开挖使泥土料增加，再由螺旋输料器旋转将土料运出，泥土室内土压可由刀盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。
根据盾构机不同的分类，盾构开挖方法可分为：敞开式、机械切削式、网格式和挤压式等。为了减少盾构施工对地层的扰动，可先借助千斤顶驱动盾构使其切口贯入土层，然后在切口内进行土体开挖与运输。
敞开式
手掘式及半机械式盾构均为半敞开式开挖，这种方法适于地地质条件较好，开挖面在掘进中能维持稳定或在有辅助措施是能维持稳定的情况，其开挖一般是从顶部开始逐层向下挖掘。若土层较差，还可借用千斤顶加撑板对开挖面进行临时支撑。采用敞开式开挖，处理孤立障碍物、纠偏、超挖均为其它方式容易。为尽量减少对地层的扰动，要适当控制超挖量与暴露时间。
机械切削式
指与盾构直径相仿的全断面旋转切削刀盘开挖方式。根据地质条件的好坏，大刀盘可分为刀架间无封板及有封板两种。刀架间无封板适用于土质较好的条件。大刀盘开挖方式，在弯道施工或纠偏是不如敞开式开挖便于超挖。此外，清除障碍物也不如敞开式开挖。使用大刀盘的盾构，机械构造复杂，消耗动力较大。目前国内外较先进的泥水加压盾构、土压平衡盾构，均采用这种开挖方式。
网格式
采用网格式开挖，开挖面由网格梁与格板分成许多格子。开挖面的支撑作用是由土的粘聚力和网格厚度范围内的阻力而产生的。当盾构推进是，土体就从格子里挤出来。根据土的性质，调节网格的开孔面积。采用网格式开挖时，在所有千斤顶缩回后，会产生较大的盾构后退现象，导致地表沉降，因此，在施工务必采取有效措施，防止盾构后退。
挤压式
全挤压式和局部挤压式开挖，由于不出土或只部分出土，对地层有较大的扰动，在施工轴线时，应尽量避开地面建筑物。局部挤压时施工时，要精心控制出土量，以减少和控制地表变形。全挤压式施工时，盾构把四周一定范围内的土体挤密实。
盾构机工作原理具体是什么？
盾构机的工作原理 1．盾构机的掘进
液压马达驱动刀盘旋转，同时开启盾构机推进油缸，将盾构机向前推进，随着推进油缸的向前推进，刀盘持续旋转，被切削下来的碴土充满泥土仓，此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上，后由皮带输送机运输至渣土车的土箱中，再通过竖井运至地面。
2．掘进中控制排土量与排土速度
当泥土仓和螺旋输送机中的碴土积累到一定数量时，开挖面被切下的渣土经刀槽进入泥土仓的阻力增大，当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时，开挖面就能保持稳定，开挖面对应的地面部分也不致坍坍或隆起，这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时，开挖工作就能顺利进行。
3.管片拼装
盾构机掘进一环的距离后，拼装机操作手操作拼装机拼装单层衬砌管片，使隧道—次成型。
盾构机的组成及各组成部分在施工中的作用
盾构机的最大直径为6.28m，总长65m，其中盾体长8.5m，后配套设备长56.5m，总重量约406t，总配置功率1577kW，最大掘进扭矩5300kN?m，最大推进力为36400kN，最陕掘进速度可达8cm／min。盾构机主要由9大部分组成，他们分别是盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。
1.盾体
盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。 前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。 前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这30个千斤顶按上下左右被分成A、B、c、D四组，掘进过程中，在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。 中盾的后边是尾盾，尾盾通过14个被动跟随的铰接油缸和中盾相连。这种铰接连接可以使盾构机易于转向。
2.刀盘
刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘的开口率约为28％，刀盘直径6．28m，也是盾构机上直径最大的部分，一个带四根支撑条幅的法兰板用来连接刀盘和刀盘驱动部分，刀盘上可根据被切削土质的软硬而选择安装硬岩刀具或软土刀具，刀盘的外侧还装有一把超挖刀，盾构机在转向掘进时，可操作超挖刀油缸使超挖刀沿刀盘的径向方向向外伸出，从而扩大开挖直径，这样易于实现盾构机的转向。超挖刀油缸杆的行程为50mm。刀盘上安装的所有类型的刀具都由螺栓连接，都可以从刀盘后面的泥土仓中进行更换。 法兰板的后部安装有一个回转接头，其作用是向刀盘的面板上输入泡沫或膨润土及向超挖刀液压油缸输送液压油。
3.刀盘驱动
刀盘驱动由螺栓牢固地连接在前盾承压隔板上的法兰上，它可以使刀盘在顺时针和逆时针两个方向上实现0-6．1rpm的无级变速。刀盘驱动主要由8组传动副和主齿轮箱组成，每组传动副由一个斜轴式变量轴向柱塞马达和水冷式变速齿轮箱组成，其中一组传动副的变速齿轮箱中带有制动装置，用于制动刀盘。
安装在前盾右侧承压隔板上的一台定量螺旋式液压泵驱动主齿轮箱中的齿轮油，用来润滑主齿轮箱，该油路中一个水冷式的齿轮油冷却器用来冷却齿轮油。
4.双室气闸
双室气闸装在前盾上，包括前室和主室两部分，当掘进过程中刀具磨损工作人员进入到泥土仓检察及更换刀具时，要使用双室气闸。 在进入泥土仓时，为了避免开挖面的坍坍，要在泥土仓中建立并保持与该地层深度土压力与水压力相适应的气压，这样工作人员要进出泥土仓时，就存在一个适应泥土仓中压力的问题，通过调整气闸前室和主室的压力，就可以使工作人员可以适应常压和开挖仓压力之间的变化。但要注意，只有通过高压空气检查和受到相应培训有资质的人员，才可以通过气闸进出有压力的泥土仓。 现以工作人员从常压的操作环境下进入有压力的泥土仓为例，来说明双室气闸的作用。工作人员甲先从前室进入主室，关闭前室和主室之间的隔离门，按照规定程序给主室加压，直到主室的压力和泥土仓的压力相同时，打开主室和泥土仓之间的闸阀，使两者之间压力平衡，这时打开主室和泥土仓之间的隔离
据了解，采用盾构法施工的掘进量占京城地铁施工总量的45%，目前共有17台盾构机为地铁建设效力。虽然盾构机成本高昂，但可将地铁暗挖功效提高8到10倍，而且在施工过程中，地面上不用大面积拆迁，不阻断交通，施工无噪音，地面不沉降，不影响居民的正常生活。不过，大型盾构机技术附加值高、制造工艺复杂，国际上只有欧美和日本的几家企业能够研制生产。
盾构机问世至今已有近180年的历史，其始于英国，发展于日本、德国。近30年来，通过对土压平衡式、泥水式盾构机中的关键技术，如盾构机的有效密封，确保开挖面的稳定、控制地表隆起及塌陷在规定范围之内，刀具的使用寿命以及在密封条件下的刀具更换，对一些恶劣地质如高水压条件的处理技术等方面的探索和研究解决，使盾构机有了很快的发展。盾构机尤其是土压平衡式和泥水式盾构机在日本由于经济的快速发展及实际工程的需要发展很快。德国的盾构机技术也有独到之处，尤其是在地下施工过程中，保证密封的前提以及高达0.3MPa气压的情况下更换刀盘上的刀具，从而提高盾构机的一次掘进长度。德国还开发了在密封条件下，从大直径刀盘内侧常压空间内更换被磨损的刀具。
盾构机的选型原则是因地制宜，尽量提高机械化程度，减少对环境的影响。
参与沈阳地铁工作的盾构机名为开拓者号，总长为64.7米，盾构部分9.08米，重量为420吨，其工作误差不超过几毫米。
价格：德国进口的盾构机大概需要人民币5000万元，日本进口的盾构机大概需要人民币3000万元以上，国产的盾构机价格一般在2500万左右。
目前国内具有自主知识产权的国产盾构机是上海隧道工程股份有限公司研制的国产“863”系列盾构机。
2007年7月，北方重工集团董事长耿洪臣与法国NFM公司原股东正式签署了股权转让协议，以绝对控股方式成功结束了历时两年的并购谈判，使北方重工拥有了世界上最先进的全系列隧道盾构机的核心技术和知名品牌。
当前，中国已经成为世界最大的盾构机市场，我国盾构机市场需求旺盛。据有关专家预计，随着我国城市轨道交通的发展，各类盾构掘进机未来潜在市场将有200亿元以上的产值。
我国盾构机的市场有以下几个特点： 1.地铁建设高潮将至。在国内，目前地铁已经开工的共23个城市，国务院批准的有33个城市，国内地铁盾构机由中心城市向四周辐射，到2015年将进入地铁发展的高潮。 2.范围不断扩大。盾构机使用范围从城市轨道交通向市政地下管道发展，包括污水管道、电力管道、上下水、煤气燃气管道、城市共同沟。 3.盾构机品种多样化。从单一的地铁盾构发展到多品种，包括土压平衡盾构、泥水盾构、开敞式盾构、以及其他异形（双圆、三圆、矩形、马蹄形等）盾构。 4.已经从国内市场向国际市场发展。
中国盾构和掘进机隧道技术现状-存在的问题及发展思路
中国盾构和掘进机隧道技术现状\存在的问题及发展思路
摘要：掘进机在隧道工程中得到了越来越广泛的应用。该文主要介绍了隧道掘进机的发展简史以及近半个世纪以来在我国的应用情况，同时，简要分析了隧道掘进机的未来发展趋势，以及在我国发展中存在的问题、有利条件以及应用前景。
关键词：盾构；掘进机；隧道技术；问题；发展
引言
盾构法施工已是一门比较成熟的地下工程施工技术。我国盾构施工技术已取得了长足的进步，但与国外先进盾构技术相比，仍然存在一定差距，主要表现在关键部件的材质和耐久性方面。因此，需要进行不懈的开发、创新和积累，以形成我国独立的机械制造、隧道设计和施工管理技术。在这样的大背景下，为了更好、更经济、更安全地使用盾构、掘进机，为了使盾构、掘进机技术能更加适合我国的工程实际，有必要总结我国盾构、掘进机技术的现状，指出我国盾构、掘进机技术存在的问题，提出解决各种问题的办法和新思路，探讨今后盾构、掘进机技术的发展方向。
一、中国盾构、TBM隧道修建技术现状
当今中国已是世界上隧道及地下工程规模最大、数量最多、地质条件和结构形式最复杂、修建技术发展速度最快的国家。盾构、TBM隧道施工法作为一种适用于现代隧道及地下工程建设的重要施工方法之一，将发挥重要作用。
不同形式的盾构所适应的地层范围不同，盾构选型总的原则是安全性、适应性第一，以确保盾构法施工的安全、可靠、经济、快速。上海、广州及北京地区是我国盾构应用较多且较早的地区，这3个地区分别代表了我国3大区域的地层(3大典型地层)特征———软土地层、复合地层和砂卵石地层。砂卵石地层适合采用土压盾构和开敞式盾构施工，如北京地铁、成都地铁、沈阳地铁等；软土地层适合采用土压盾构施工，如上海地铁、南京地铁、苏州地铁等；复合地层适合采用复合盾构施工，如广州地铁和深圳地铁等。另外，黄土地层和膨胀土地层因最怕水加速地层变坏而适合采用无水土压盾构和开敞式无刀盘盾构施工，如西安地铁、合肥地铁；硬岩地层适合采用TBM掘进机施工。单洞单线地铁隧道宜选用直径为6～7m的盾构施工，应采用单层管片+混凝土复合式衬砌；单洞双线地铁隧道宜选用直径为10～12m的盾构施工，采用复合式衬砌。
盾构掘进机在地铁隧道中的应用
盾构掘进机在地铁隧道中的应用
盾构掘进机是一种隧道掘进专用的工程机械。现代盾构掘进机采用了类似机器人的技术，如控制、遥控、传感器、导向、测量、探测、通讯技术等，集机、电、液、传感、信息技术于一体，具有开挖切削土体、输送土渣、拼装管片、隧道衬砌、测量导向纠偏等功能，是目前最先进的隧道掘进设备。
盾构施工法适用于软土、砾石、硬岩等不同地质构造的隧道暗挖，被广泛应用于地铁、公路、铁路、输气、输水、市政、水电隧道等大型工程建设。盾构掘进机基本有两大类：土压平衡式盾构机和泥水平衡式盾构机。本文着重介绍土压平衡式盾构掘进机。
一、土压平衡式盾构掘进机的组成结构
土压平衡式盾构从结构上分由主机和后配套组成，主机由刀盘、盾体、主传动、人员舱等部分组成。后配套主要由控制室、电气柜、液压站等组成。
刀盘是盾构机的工作机构, 根据不同的地质条件可以装全切刀(软土模式)、全滚刀、切刀滚刀混装。切刀滚刀轨迹按同心圆布置，间距一般60～100 mm，越向外间距越小。为防止机器偏转，刀盘在主传动液压马达，或多个电机的带动下，要作往复旋转运动，根据地质条件的不同，开口度也不同。刀盘要有足够的开口度，一能保证开挖下来的软土能进入土舱进行搅拌，以便从螺旋输送机中运走，二能使软土的压力更准确地传给土压传感器。
盾体是盾构机的框架，分前盾体、中盾体和盾尾。 驱动系统、传动系统、人员舱等安装在盾体中。人员舱是维修人员进入土舱内更换刀具的一个过渡舱，也可进行压气作业。推进缸为整个盾构推进提供动力。螺旋输送机负责将刀盘切削下来的经过搅拌的沙石排出到皮带运输机上。拼装机主要功能是拼装管片。盾尾密封刷安装在盾尾上，一般有三道密封刷，而盾尾密封油脂在油脂泵的作用下注入到密封刷之间，并与管片外壁形成密封，可防止泥浆倒流。
盾构机构造及工作原理简介(一)
-----WORD格式--可编辑--专业资料-----
--完整版学习资料分享---- 盾构机构造及工作原理简介(一)
伴随着2012年我司在新行业拓展上的力度不断加大，轨道交通这个名词也越来越多的出现在公司会议及公告中。而盾构机作为我司进入轨道交通行业的切入点，在我司的发展战略中占据着重要地位。那么盾构机究竟是一种什么样的设备呢？盾构机是如何工作的呢？而我们港迪电气的产品在盾构机这样一个大型设备中又起到了什么作用呢？
下面，本文会通过盾构机的起源及发展史、盾构机在中国的发展历程、盾构机概述、盾构机的构造及工作原理、盾构机上的电力系统，中国盾构机的现状及发展前景六个方面来介绍盾构机的产生与发展，并逐渐解答上述问题。
一、盾构机的起源和发展史
盾构发明于19世纪初期，首先应用于开挖英国伦敦泰晤士河水底隧道。1818年，法国的布鲁诺尔(M.I.Brune1)从蛀虫钻孔得到启示，最早提出了用盾构法建设隧道的设想，并在英国取得专利。下图为布鲁诺尔注册专利的盾构。
布鲁诺尔构想的盾构机机械内部结构由不同的单元格组成，每一个单元格可
容纳一个工人独立工作并对工人起到保护作用。采用的方法是将所有的单元格牢
靠地装在盾壳上。当时布鲁诺尔设计了两种方法，一种是当一段隧道挖完后，整个盾壳由液压千斤顶借助后靠向前推进；另一种方法是每一个单元格能单独地向前推进。（第一种方法后来被采用，并得到了推广应用，演变为成熟的盾构法）。 -----WORD格式--可编辑--专业资料-----
--完整版学习资料分享---- 此后，布鲁诺尔逐步完善了盾构结构的机械系统，设计成用全断面螺旋式开挖的封闭式盾壳，衬彻紧随其后的方式。
1825年，他第一次在伦敦泰晤土河下开始用一个断面高6.8m、宽11.4m，并由12个邻接的框架组成的矩形盾构修建隧道。如下图，第一台用于隧道施工的盾构机，其每一个框架分成3个舱，每一个舱里有一个工人，共有36个工人。

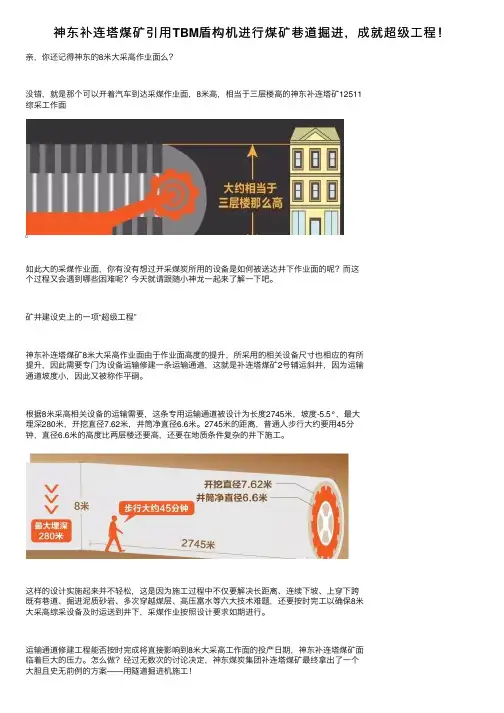

神东补连塔煤矿引用TBM盾构机进行煤矿巷道掘进，成就超级工程！
