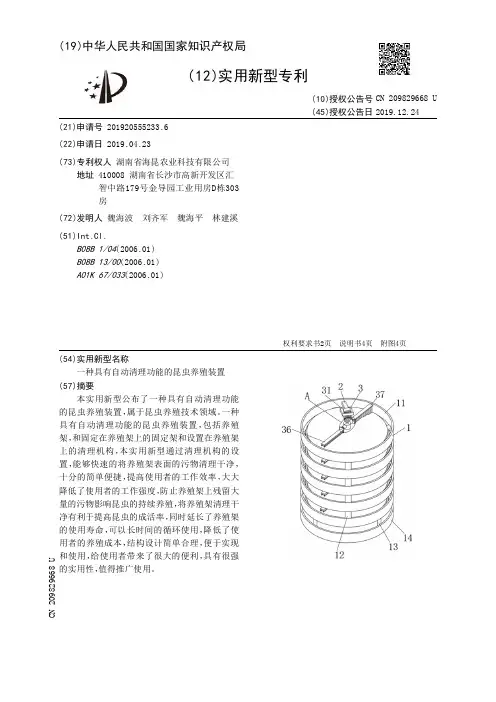

【CN209829668U】一种具有自动清理功能的昆虫养殖装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920555233.6(22)申请日 2019.04.23(73)专利权人 湖南省海昆农业科技有限公司地址 410008 湖南省长沙市高新开发区汇智中路179号金导园工业用房D栋303房(72)发明人 魏海波 刘齐军 魏海平 林建溪 (51)Int.Cl.B08B 1/04(2006.01)B08B 13/00(2006.01)A01K 67/033(2006.01)(54)实用新型名称一种具有自动清理功能的昆虫养殖装置(57)摘要本实用新型公布了一种具有自动清理功能的昆虫养殖装置，属于昆虫养殖技术领域。
一种具有自动清理功能的昆虫养殖装置，包括养殖架，和固定在养殖架上的固定架和设置在养殖架上的清理机构，本实用新型通过清理机构的设置，能够快速的将养殖架表面的污物清理干净，十分的简单便捷，提高使用者的工作效率，大大降低了使用者的工作强度，防止养殖架上残留大量的污物影响昆虫的持续养殖，将养殖架清理干净有利于提高昆虫的成活率，同时延长了养殖架的使用寿命，可以长时间的循环使用，降低了使用者的养殖成本，结构设计简单合理，便于实现和使用，给使用者带来了很大的便利，具有很强的实用性，值得推广使用。
权利要求书2页 说明书4页 附图4页CN 209829668 U 2019.12.24C N 209829668U权 利 要 求 书1/2页CN 209829668 U1.一种具有自动清理功能的昆虫养殖装置，包括养殖架（1），其特征在于，所述养殖架（1）包括养殖盒（11）、连接杆（12）、支撑杆（13）和收集盘（14），所述养殖盒（11）的数量不少于五个，五个养殖盒（11）从上至下依次通过连接杆（12）固定连接，位于最底层的养殖盒（11）通过支撑杆（13）与收集盘（14）固定连接；还包括固定在养殖架（1）上的固定架（2）和设置在养殖架（1）上的清理机构（3），所述固定架（2）与最顶部的养殖盒（11）固定连接，所述清理机构（3）包括电机（31）、旋转杆（32）、螺纹管（33）、螺纹杆（34）、连接板（35）、刮刀组件（36）和清理刷（37），所述电机（31）固定安装在固定架（2）上，所述电机（31）的输出轴固定连接有旋转杆（32），所述旋转杆（32）从上至下依次贯穿养殖盒（11）并与养殖盒（11）通过轴承活动连接，所述旋转杆（32）的两侧均固定连接有螺纹管（33），所述螺纹管（33）的内腔螺纹连接有螺纹杆（34），所述螺纹杆（34）远离螺纹管（33）的一端固定连接有连接板（35），位于左侧的连接板（35）上固定连接有刮刀组件（36），位于右侧的连接板（35）上固定连接有清理刷（37），所述刮刀组件（36）的底部与养殖盒（11）接触，所述清理刷（37）的底部与养殖盒（11）接触。
【CN209732548U】一种核桃加工用清洗装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196604.6(22)申请日 2019.02.14(73)专利权人 丽江飞创生物开发有限公司地址 674100 云南省丽江市永胜县永北镇南华居委会(72)发明人 雷庆菊 (51)Int.Cl.A23N 12/02(2006.01)(54)实用新型名称一种核桃加工用清洗装置(57)摘要本实用新型公开了一种核桃加工用清洗装置，包括底板，所述底板的顶部固定连接有清洗箱，所述清洗箱顶部的左侧固定连接有传动框。
本实用新型通过翻滚机构、水箱、水泵、折叠管、抽水管、固定柱、第一防护罩、第一电机、第一转杆、滚轮、第二转杆、轴承、斜型槽、滑杆、活动块、活动杆和传动柱的配合使用，通过传动柱带动折叠管左右移动，使水均匀的喷洒到清洗箱的内部，达到可以自动均匀清洗核桃的效果，该核桃加工用清洗装置，解决了现有的清洗装置大都是人工对核桃进行清洗，这种方法效率太低，并且还费时费力，而且还清洗的不均匀的问题，增强了核桃的清洗效率，增强了清洗装置的实用性。
权利要求书1页 说明书4页 附图2页CN 209732548 U 2019.12.06C N 209732548U权 利 要 求 书1/1页CN 209732548 U1.一种核桃加工用清洗装置，包括底板（1），其特征在于：所述底板（1）的顶部固定连接有清洗箱（2），所述清洗箱（2）顶部的左侧固定连接有传动框（3），所述清洗箱（2）顶部的左侧且位于传动框（3）的左侧连通有进料管（4），所述清洗箱（2）的左侧固定连接有翻滚机构（5），所述底板（1）顶部的右侧固定连接有水箱（6），所述清洗箱（2）顶部的右侧固定连接有水泵（7），所述水泵（7）的输出端连通有折叠管（8），所述折叠管（8）远离水泵（7）的一端贯穿至清洗箱（2）的内腔，所述水泵（7）的输入端连通有抽水管（9），所述抽水管（9）远离水泵（7）的一端贯穿至水箱（6）的内腔，所述传动框（3）内腔的左侧固定连接有固定柱（10），所述固定柱（10）的右侧固定连接有防护罩（11），所述固定柱（10）的右侧且位于防护罩（11）的内腔固定连接有第一电机（12），所述第一电机（12）的输出端固定连接有第一转杆（13），所述第一转杆（13）的右侧贯穿至防护罩（11）的右侧并固定连接有滚轮（14），所述滚轮（14）的右侧固定连接有第二转杆（15），所述第二转杆（15）的右侧活动连接有轴承（16），所述轴承（16）的右侧与传动框（3）的内壁固定连接，所述滚轮（14）的表面开设有斜型槽（17），所述斜型槽（17）的内腔滑动连接有滑杆（18），所述滑杆（18）的底部固定连接有活动块（19），所述活动块（19）的底部固定连接有活动杆（20），所述活动杆（20）的底部与传动框（3）的内壁滑动连接，所述活动块（19）的右侧固定连接有传动柱（21），所述传动柱（21）的右侧贯穿至传动框（3）的右侧并与折叠管（8）固定连接。
【CN209935461U】一种电解液桶内壁自动清洗装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920488054.5(22)申请日 2019.04.11(73)专利权人 河南华瑞高新材料有限公司地址 453000 河南省新乡市小店工业园区(72)发明人 刘超 王建林 吕秀夯 程树国 (74)专利代理机构 郑州龙宇专利代理事务所(特殊普通合伙) 41146代理人 王艳茹(51)Int.Cl.B08B 9/093(2006.01)B08B 9/08(2006.01)(54)实用新型名称一种电解液桶内壁自动清洗装置(57)摘要本实用新型公开了一种电解液桶内壁自动清洗装置，属于电解液桶清洗设备技术领域，包括清洗剂容器，清洗剂容器通过输送管连接喷洒头，所述输送管上设有加压泵和开关阀；还包括控制器，控制器的信号输入端连接喷洒时间设置按键、启动按键、急停按键和电源按键，控制器的信号输出端连接加压泵、开关阀的信号输入端。
本实用新型结构简单，自动化程度高，工人劳动强度小，相比人工装水后原地滚洗内壁，具有节约水源的优点，提高了清洗工艺，并且清洗后的电解液桶清洗质量一致性较好，本实用新型相比现有技术具有节能增效的效果。
权利要求书1页 说明书3页 附图1页CN 209935461 U 2020.01.14C N 209935461U权 利 要 求 书1/1页CN 209935461 U1.一种电解液桶内壁自动清洗装置，其特征在于：包括清洗剂容器（100），所述清洗剂容器（100）通过输送管（200）连接喷洒头（300），所述输送管（200）上设有加压泵（400）和开关阀（500）；还包括控制器，控制器的信号输入端连接喷洒时间设置按键（701）、启动按键（702）、急停按键（703）和电源按键（706），控制器的信号输出端连接加压泵（400）、开关阀（500）的信号输入端。
2.如权利要求1所述的电解液桶内壁自动清洗装置，其特征在于：所述输送管（200）包括连接清洗剂容器（100）与加压泵（400）的第一输送管（201）、连接加压泵（400）与喷洒头（300）的第二输送管（202）。

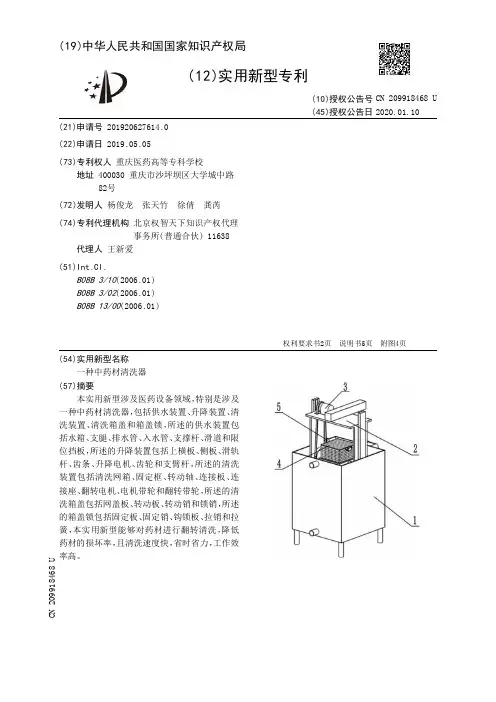

【CN209918468U】一种中药材清洗器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920627614.0(22)申请日 2019.05.05(73)专利权人 重庆医药高等专科学校地址 400030 重庆市沙坪坝区大学城中路82号(72)发明人 杨俊龙 张天竹 徐倩 龚芮 (74)专利代理机构 北京权智天下知识产权代理事务所(普通合伙) 11638代理人 王新爱(51)Int.Cl.B08B 3/10(2006.01)B08B 3/02(2006.01)B08B 13/00(2006.01)(54)实用新型名称一种中药材清洗器(57)摘要本实用新型涉及医药设备领域，特别是涉及一种中药材清洗器，包括供水装置、升降装置、清洗装置、清洗箱盖和箱盖锁，所述的供水装置包括水箱、支腿、排水管、入水管、支撑杆、滑道和限位挡板，所述的升降装置包括上横板、侧板、滑轨杆、齿条、升降电机、齿轮和支臂杆，所述的清洗装置包括清洗网箱、固定框、转动轴、连接板、连接座、翻转电机、电机带轮和翻转带轮，所述的清洗箱盖包括网盖板、转动板、转动销和锁销，所述的箱盖锁包括固定板、固定销、钩锁板、拉销和拉簧，本实用新型能够对药材进行翻转清洗，降低药材的损坏率，且清洗速度快，省时省力，工作效率高。
权利要求书2页 说明书5页 附图4页CN 209918468 U 2020.01.10C N 209918468U权 利 要 求 书1/2页CN 209918468 U1.一种中药材清洗器，包括供水装置(1)、升降装置(2)、清洗装置(3)、清洗箱盖(4)和箱盖锁(5)，其特征在于：所述的升降装置(2)滑动连接在供水装置(1)内，所述的清洗装置(3)固定连接在升降装置(2)上，清洗装置(3)位于供水装置(1)内部，清洗箱盖(4)与清洗装置(3)转动连接，所述的箱盖锁(5)固定连接在清洗装置(3)上，箱盖锁(5)与清洗箱盖(4)滑动连接。
【CN209829713U】一种板材清洗装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920637143.1(22)申请日 2019.05.07(73)专利权人 广州华维咨询服务有限公司地址 518000 广东省广州市天河区天河北路175号905房(72)发明人 刘兵 (51)Int.Cl.B08B 3/02(2006.01)B08B 13/00(2006.01)(54)实用新型名称一种板材清洗装置(57)摘要本实用新型公开了一种板材清洗装置，包括固定清洗桶本体、固定支撑腿、高压水泵、抽水管、分流出水管、一组相对的喷水头一、一组相对的喷水头二以及连接分流管，所述固定支撑腿安装在固定清洗桶本体下表面四角处，所述高压水泵安装在固定清洗桶本体上表面，所述抽水管安装在高压水泵抽水端上，所述分流出水管安装在高压水泵出水端上，所述一组相对的喷水头一分别安装在固定清洗桶本体内部下表面，且与所述分流出水管固定连接，所述一组相对的喷水头二分别安装在固定清洗桶本体内部，所述连接分流管安装在一组相对的喷水头二上，所述固定清洗桶本体上设有板材固定旋转机构。
本实用新型的有益效果是，结构简单，实用性强。
权利要求书1页 说明书4页 附图2页CN 209829713 U 2019.12.24C N 209829713U权 利 要 求 书1/1页CN 209829713 U1.一种板材清洗装置，包括固定清洗桶本体(1)、固定支撑腿(2)、高压水泵(3)、抽水管(4)、分流出水管(5)、一组相对的喷水头一(6)、一组相对的喷水头二(7)以及连接分流管(8)，所述固定支撑腿(2)安装在固定清洗桶本体(1)下表面四角处，所述高压水泵(3)安装在固定清洗桶本体(1)上表面，所述抽水管(4)安装在高压水泵(3)抽水端上，所述分流出水管(5)安装在高压水泵(3)出水端上，所述一组相对的喷水头一(6)分别安装在固定清洗桶本体(1)内部下表面，且与所述分流出水管(5)固定连接，所述一组相对的喷水头二(7)分别安装在固定清洗桶本体(1)内部，所述连接分流管(8)安装在一组相对的喷水头二(7)上，且与所述分流出水管(5)固定连接，其特征在于，所述固定清洗桶本体(1)上设有板材固定旋转机构；所述板材固定旋转机构，其包括：一组相对的轴承固定座(9)、旋转轴承(10)、旋转驱动轴(11)、从动齿轮(12)、旋转电机(13)、主动齿轮(14)、多组固定放置框(15)、螺纹孔(16)、螺纹固定杆(17)以及隔网板(18)；所述一组相对的轴承固定座(9)安装在固定清洗桶本体(1)内部，所述旋转轴承(10)安装在一组相对的轴承固定座(9)上，所述旋转驱动轴(11)安装在旋转轴承(10)之间，且一端伸出所述固定清洗桶本体(1)，所述从动齿轮(12)安装在旋转驱动轴(11)上，所述旋转电机(13)安装在固定清洗桶本体(1)上表面，且旋转端向上，所述主动齿轮(14)安装在旋转电机(13)旋转端上，且与所述从动齿轮(12)咬合，所述多组固定放置框(15)安装在旋转驱动轴(11)上，所述螺纹孔(16)开在多组固定放置框(15)一侧，所述螺纹固定杆(17)安装在螺纹孔(16)上，所述隔网板(18)安装在多组固定放置框(15)内，且与所述多组固定放置框(15)滑动连接。
【CN209697562U】一种机械加工用表面清洗设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920559106.3(22)申请日 2019.04.23(73)专利权人 郭冬霞地址 450000 河南省郑州市金水区经二路北11号(72)发明人 郭冬霞 毛朋涛 牛明敏 张睿 (74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 王巍敏(51)Int.Cl.B08B 1/04(2006.01)B08B 1/00(2006.01)B08B 3/02(2006.01)B23Q 11/00(2006.01)(54)实用新型名称一种机械加工用表面清洗设备(57)摘要本实用新型涉及清洗设备技术领域，且公开了一种机械加工用表面清洗设备，包括机床本体，所述机床本体的底部固定安装有数量为四个的万向轮，所述机床本体的顶部固定安装有工作箱，所述工作箱的内部固定安装有固定座，所述固定座的内部活动安装有贯穿固定座的转动轴，所述转动轴的右侧固定安装有卡座，所述卡座的右侧固定安装有工件本体。
该机械加工用表面清洗设备，通过设置对毛刷开设了限位槽，以及对电动推杆安装了延伸至限位槽内部的限位块，达到了对毛刷进行限位的目的，通过设置对卡簧安装了延伸至卡槽内部的卡头，达到了方便安装固定毛刷的目的，通过设置对通孔安装了挤压杆，达到了毛刷便于更换的目的。
权利要求书1页 说明书3页 附图2页CN 209697562 U 2019.11.29C N 209697562U权 利 要 求 书1/1页CN 209697562 U1.一种机械加工用表面清洗设备，包括机床本体(1)，其特征在于：所述机床本体(1)的底部固定安装有数量为四个的万向轮(2)，所述机床本体(1)的顶部固定安装有工作箱(3)，所述工作箱(3)的内部固定安装有固定座(4)，所述固定座(4)的内部活动安装有贯穿固定座(4)的转动轴(5)，所述转动轴(5)的右侧固定安装有卡座(6)，所述卡座(6)的右侧固定安装有工件本体(7)，所述机床本体(1)的顶部且位于工作箱(3)的右侧固定安装有储水箱(8)，所述储水箱(8)的内部固定安装有延伸至工作箱(3)内顶壁的导水管(9)，所述工作箱(3)的内顶壁固定安装有药剂盒(10)，所述药剂盒(10)的底部固定安装有喷水头(11)，所述工作箱(3)的内壁且位于工件本体(7)的背面固定安装有电动推杆(12)，所述电动推杆(12)的正面固定安装有毛刷(13)，所述毛刷(13)的背面开设有限位槽(14)，所述电动推杆(12)的正面固定安装有延伸至限位槽(14)内部的限位块(15)，所述限位槽(14)的右侧内壁固定安装有开设在毛刷(13)内部的卡槽(16)，所述限位块(15)的右侧开设有凹槽(17)，所述凹槽(17)的内部固定安装有卡簧(18)，所述卡簧(18)的右侧固定安装有延伸至卡槽(16)内部的卡头(19)，所述毛刷(13)的右侧开设有延伸至卡槽(16)内部的通孔(20)，所述通孔(20)的内部活动安装有挤压杆(21)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920438692.6
(22)申请日 2019.04.02
(73)专利权人 河北中医学院
地址 050020 河北省石家庄市鹿泉经济开
发区杏苑路3号
(72)发明人 郑开颜 郑玉光 苏畅 房慧勇
张丹 郭龙
(74)专利代理机构 北京德崇智捷知识产权代理
有限公司 11467
代理人 郜彦茹
(51)Int.Cl.
B08B 3/02(2006.01)
B08B 3/14(2006.01)
A23N 7/00(2006.01)
B01D 29/03(2006.01)
B01D 35/02(2006.01)
(54)实用新型名称一种半夏清洗去皮装置(57)摘要本实用新型公开了一种半夏清洗去皮装置，包括送料机构、去皮机构和分离机构；去皮机构包括搅拌桶、设置于搅拌桶下方的电机、设置于搅拌桶内的磨盘组件；搅拌桶的桶盖上开设进料口，搅拌桶底壁上开设出料口，出料口处设置有封闭或打开出料口的出料盖，磨盘组件包括上定磨盘和下动磨盘，上定磨盘上开设有进料孔和排料缺口；下动磨盘下端设置有搅拌轴，搅拌轴下端穿出搅拌桶底壁后与电机输出端传动连接。
本实用新型结构简单，操作方便，去皮机构通过上定磨盘和下动磨盘搓揉使半夏皮破裂、脱离，通过搅拌杆搅拌使半夏皮和半夏仁脱离，在送料机构和去皮机构中进行两次清洗，半夏的清洗效果较好，最后通过分离机构使半夏仁、半夏皮和废
水快速分离。
权利要求书1页 说明书3页 附图3页CN 209810765 U 2019.12.20
C N 209810765
U
权 利 要 求 书1/1页CN 209810765 U
1.一种半夏清洗去皮装置，其特征在于，包括送料机构、去皮机构和分离机构；所述去皮机构包括搅拌桶（1）、设置于所述搅拌桶（1）下方的电机（2）、设置于所述搅拌桶（1）内的磨盘组件；所述搅拌桶（1）的桶盖上设置有进料口，所述搅拌桶（1）的底壁上开设有出料口，所述出料口处设置有封闭或打开所述出料口的出料盖，所述磨盘组件包括上定磨盘（3）和下动磨盘（4），所述上定磨盘（3）的顶面设置有螺杆（5），所述桶盖上设置有与所述螺杆（5）相适配的滑孔，所述螺杆（5）的上端穿出所述滑孔后设置有调节螺母（6），所述螺杆（5）上套设有弹簧（7），所述弹簧（7）的一端与所述上定磨盘（3）抵接，所述弹簧（7）的另一端与所述桶盖抵接，所述上定磨盘（3）上开设有进料孔（8）和排料缺口（9），所述进料孔（8）上方设置有套管（10），所述套管（10）与所述进料口位置相对应；所述下动磨盘（4）的下端设置有搅拌轴（11），所述搅拌轴（11）的下端穿出所述搅拌桶（1）底壁后与所述电机（2）输出端传动连接。
2.根据权利要求1所述的一种半夏清洗去皮装置，其特征在于，所述送料机构为螺旋输送机（12），所述螺旋输送机（12）倾斜放置，出料端高于进料端，所述进料端设置有进料斗（13），所述出料端设置有出料管（14），所述出料管（14）穿过所述搅拌桶（1）上的进料口后插设于所述套管（10）内，所述螺旋输送机（12）的螺旋筒顶壁上设置有喷水管（15），所述喷水管（15）上设置有喷头（16），所述喷头（16）伸入所述螺旋筒内，所述进料端的下方设置有排水管（17），所述排水管（17）的下端设置有第一过滤网（18）。
3.根据权利要求1或2所述的一种半夏清洗去皮装置，其特征在于，所述分离机构包括分料桶（19），所述分料桶（19）内设置有分隔板（20），所述分隔板（20）将所述分料桶（19）分隔形成储料腔（191）和废水腔（192），所述分隔板（20）的高度低于分料桶（19）侧壁的高度，所述废水腔（192）的顶部设置有倾斜放置的第二过滤网（21）。
4.根据权利要求3所述的一种半夏清洗去皮装置，其特征在于，所述第二过滤网（21）上设置有与所述分隔板（20）平行的条形凸起（22）。
5.根据权利要求1所述的一种半夏清洗去皮装置，其特征在于，所述搅拌轴（11）上设置有搅拌杆（23）。
6.根据权利要求1所述的一种半夏清洗去皮装置，其特征在于，所述上定磨盘（3）和下动磨盘（4）相对的面上设置有弹性橡胶凸起（24）。
7.根据权利要求1所述的一种半夏清洗去皮装置，其特征在于，所述进料孔（8）为上小下大的锥形孔。
8.根据权利要求1所述的一种半夏清洗去皮装置，其特征在于，所述搅拌桶（1）的底面为斜面，所述出料口位于较低的一端。
