电子百拼课件[知识研究]
(完整版)少年宫电子百拼教案
电子百拼教案第一课电子百拼基本元件介绍（一）一、电池：一付电池夹模块可装两节5号电池，弹簧接电池标有负极的那一端，总标称电压为3伏特。
电池夹的使用主要是要学会辨认正负极，千万不能用导片短路电池两个按扣端。
较长时间不用的时候要把电池卸下以免漏液腐蚀元件。
二、导片：由金属导电片和金属搭扣构成，用来完成电路中导线的功能。
拼装中要根据电路布局的实际，选择合适长度的导片，特别注意搭扣要紧扣到位，避免电路表面上理解拼装正确，实际电路因为导片接触不良而无法工作。
三、蜂鸣片：由压电陶瓷材料实现电声转换的器件。
因为材料结构比较脆弱，受到重击和跌落容易损坏，使用中请注意保护。
四、触摸板：触摸板由两组相互交叉而绝缘的到电极片构成，平常呈绝缘状态，当手指或含杂质的水与极片接触的时候，就会呈现较低的电阻，对于某些电路相当于导通状态，起到开关作用，因此，又称触摸开关。
五、干簧管：干簧管是一种磁场控制的开关元件，常见的由两根弹性软磁导电材料互相靠近但不接触呈断路状态，当有外磁场存在时候，马上被磁化吸合到一起而导通，撤掉外磁场，则马上失去磁性在弹性作用下恢复原来的断开状态。
为了消除触点氧化现象，有的装在含油的密封容器内，叫湿簧管；有的装在充有惰性气体的玻璃管内叫干簧管。
使用中注意调整磁场的方向使磁化最明显干脆为好。
软磁材料，在外加磁场中容易被磁化，但离开磁场就失去磁性的材料称为软磁材料，收音机磁棒天线也是软磁材料。
硬磁材料在强磁场被磁化后能保持磁性，例如，扬声器的磁钢等都属于硬磁材料可以代替磁铁完成磁控电路。
六、开关：开关用于控制电路的开启和关闭。
开关的种类繁多，电子百拼中的开关和电键都是电子电路中常用的开关，但是他们是低压小电流开关，而且没有保护装置，不能用于一般家用电器。
开关标识的“ON”表示开通的位置，“OFF”表示断开位置。
电路拼装前要处于断开位置，电路确认无误后才能接通开关。
电子百拼中开关元件又称拨动开关，能保留拨动后的开关位置。

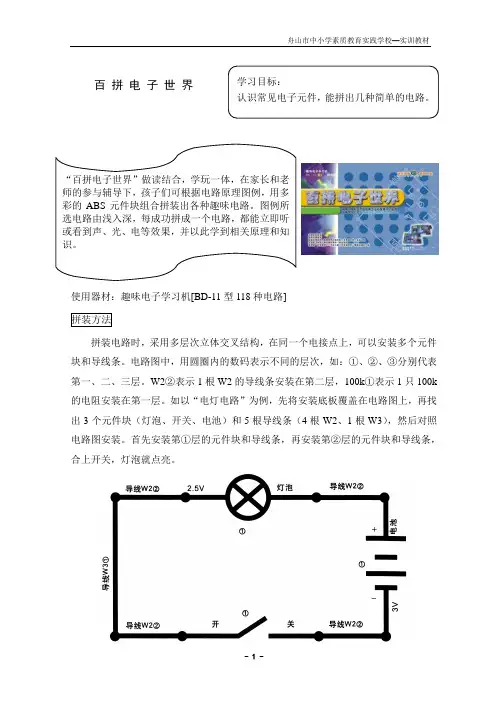

百拼电子世界--实训教材 - 用于合并
百 拼 电 子 世 界
使用器材：趣味电子学习机[BD-11型118种电路]
拼装电路时，采用多层次立体交叉结构，在同一个电接点上，可以安装多个元件块和导线条。
电路图中，用圆圈内的数码表示不同的层次，如：①、②、③分别代表第一、二、三层。
W2②表示1根W2的导线条安装在第二层，100k ①表示1只100k 的电阻安装在第一层。
如以“电灯电路”为例，先将安装底板覆盖在电路图上，再找出3个元件块（灯泡、开关、电池）和5
根导线条（4
根W2、1根W3）
，然后对照电路图安装。
首先安装第①层的元件块和导线条，再安装第②层的元件块和导线条，合上开关，灯泡就点亮。
•
电灯串联
•电灯并联
请你设计一个“下雨报知器”电子作品：外面下雨了，家里的你不看外面也知道下雨。
1 电与百拼电子世界
教学目标：
1、初步认识电。
2、了解百拼电子世界。
3、了解各种电池及其特征。
4、培养学生对百拼电子世界的兴趣。
教学活动指导：
活动一：手电筒
学生活动
指导要点
观察：组成手电筒的结构。
讨论：几种零件的作用，
激发学生的学习热情。
出示手电筒及内部结构。
分析每种零件都有其特殊的作用。
关注学生的学习需求。
活动二：电池
学生活动
指导要点
1、观察：电池的种类。
2、观察：电池的正负极。
正负极的符号表示。
+-
活动三：了解电子百拼世界
学生活动
指导要点
1、认识百拼中的各种元器件，数一数共有多少？
2、利用百拼器件拼出电珠发光图。
3、引出电路。
注意正负极
图1
电子百拼52、555时基震荡电路15解答
五、555时基震荡电路15题解答1.解答：如图。
知识：所有的震荡都要有震荡电容。
时基震荡应该利用7脚来放电。
2. 解答：如图。
知识：音频频率要高于闪光频率。
将电容换成小一点的。
3. 解答：按图拼搭。
知识：这里470μ的电容是延时电容，10μ是震荡电容。
知识：充电电阻不同，震荡频率就不一样。
发出的音调就不一样。
5. 解答：将10K和30K两电阻对调。
知识：震荡电容的充电时间由两个电阻值和电容值共同决定；放电时间由中间的电阻值和电容值决定。
绿灯亮---电容上电压低---电容充电---；红灯亮---电容上电压高---电容放电---。
6. 解答：30K电阻不变，将10K电阻加大。
知识：同上题。
7. 解答：如图。
知识：虽然时基能输出300毫安的电流，与灯泡的工作电流相当。
但电子工程要求“有一倍的余量”。
所以用三极管放大一下比较合理。
知识：这个电路给我们的启示很多，主要一点是：时基电路正常工作的话，两灯不会同时亮，也不会同时灭。
因为它的3脚输出要么最高，要么接负极，没有中间值。
9. 解答：将绿灯接输出的“下面”就行。
知识：我们这里这些普通的时基振荡器都是两个电阻充电，一个电阻放电。
所以充电时间都比放电时间长。
即“下面”的灯亮的时间比“上面”的灯要长。
10. 解答：如图。
知识：这里充电电阻和放电电阻只相差千分之一。
11. 解答：略。
知识：类似第7题12. 解答：如图（超难题）。
知识：这类电路的震荡可实现“上面”的灯比“下面”的灯亮的时间长。
即利用二极管（套材里二极管不够用，用三极管来代替）的单向导电性将充电回路和放电回路分开。
13. 解答：如图。
知识：在100微法电容的充电过程，震荡频率会随着升高。
（充满后30K的电阻就基本不影响震荡频率了。
）14. 解答：如图。
知识：真正实用的电机调速都必须采用方波震荡调占空比来调速。
用可变电阻或用三极管放大来直接调速都会浪费大量的电能，产生大量的热能。
15. 解答：略。
知识：这是个普通的闪光震荡电路。
百拼电子拼装常规和技巧
百拼电子拼装常规和技巧
1、看懂电路图、正确选用元器件、正确拼装电路。
2、拼装要平整，同一元器件块各连接点必须在同一层面上，不平整的可用1号垫平，所有元器件块之间的连接点都必须在底板上。
3、有极性的元器件块不能接反。
4、导线条和元器件块不能在相邻层交叉（即应隔开一层）。
5、需要用6V电源时，习惯上将两个电池盒拼装在底板最右侧的上、下端的笫一层，正极在上，而将开关拼装在两个电池盒中间的第二层。
需要用3V电源时，只用一个电池盒。
6、由于许多元器件块的长度都是2个长度单位（与3号的长度相同），而底板上、下端的总长度为6个长度单位，最多只能放置三个元器件块，因此可“三三制”来拼装元器件块。
7、同一连接点上的导线可以任意拉长或缩短，要尽量少用导线条。
8、通常将多接点的元器件块先拼装在底板上，优先解决交叉层的拼装，再考虑其他元器件块的层次，最后选择导线条的长短和垫片，但多接点的长导线条也常常拼装在第一层。
9、在多个元器件组成的无分支串联电路中，可以任意交换元器件的位置；在同接点的多个元器件组成的并联电路中，也可以任意交换元器件的位置。
10、拼装一个电路可以有多种方案，但电路基本原理不能违背。
加強拼装训练，善于找出最佳拼装方案，真正做到熟能生巧，达到正
确、快速的效果。
而记住几个常用电路的拼装方案也是非常有益的。
对于初学者，最好按彩色拼装图册的方案拼装，以保证电路拼装的成功。
11、拼装电路完毕应检查核对，确信无误再通电试验，如果不能出现预期效果，则应检查电池、灯泡及子母扣的接触是否良好，再检查其他元器件块连接是否正确，是否漏连导线条。
12、要熟练掌握显示电路功能的技能技巧。

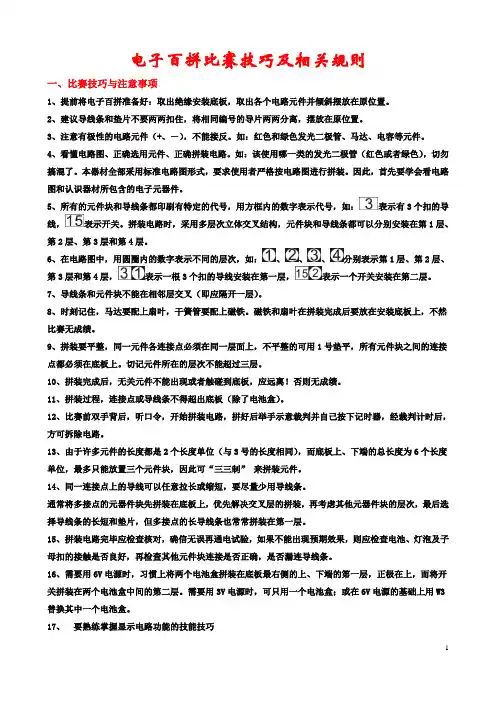

电子百拼比赛技巧及相关规则
电子百拼比赛技巧及相关规则一、比赛技巧与注意事项1、提前将电子百拼准备好：取出绝缘安装底板，取出各个电路元件并倾斜摆放在原位置。
2、建议导线条和垫片不要两两扣住，将相同编号的导片两两分离，摆放在原位置。
3、注意有极性的电路元件（+、－），不能接反。
如：红色和绿色发光二极管、马达、电容等元件。
4、看懂电路图、正确选用元件、正确拼装电路。
如：该使用哪一类的发光二极管（红色或者绿色），切勿搞混了。
本器材全部采用标准电路图形式，要求使用者严格按电路图进行拼装。
因此，首先要学会看电路图和认识器材所包含的电子元器件。
5、所有的元件块和导线条都印刷有特定的代号，用方框内的数字表示代号，如：表示有3个扣的导线，表示开关。
拼装电路时，采用多层次立体交叉结构，元件块和导线条都可以分别安装在第1层、第2层、第3层和第4层。
6、在电路图中，用圆圈内的数字表示不同的层次，如：、、、分别表示第1层、第2层、第3层和第4层，表示一根3个扣的导线安装在第一层，表示一个开关安装在第二层。
7、导线条和元件块不能在相邻层交叉（即应隔开一层）。
8、时刻记住，马达要配上扇叶，干簧管要配上磁铁。
磁铁和扇叶在拼装完成后要放在安装底板上，不然比赛无成绩。
9、拼装要平整，同一元件各连接点必须在同一层面上，不平整的可用1号垫平，所有元件块之间的连接点都必须在底板上。
切记元件所在的层次不能超过三层。
10、拼装完成后，无关元件不能出现或者触碰到底板，应远离！否则无成绩。
11、拼装过程，连接点或导线条不得超出底板（除了电池盒）。
12、比赛前双手背后，听口令，开始拼装电路，拼好后举手示意裁判并自己按下记时器，经裁判计时后，方可拆除电路。
13、由于许多元件的长度都是2个长度单位（与3号的长度相同），而底板上、下端的总长度为6个长度单位，最多只能放置三个元件块，因此可“三三制”来拼装元件。
14、同一连接点上的导线可以任意拉长或缩短，要尽量少用导线条。
通常将多接点的元器件块先拼装在底板上，优先解决交叉层的拼装，再考虑其他元器件块的层次，最后选择导线条的长短和垫片，但多接点的长导线条也常常拼装在第一层。
电子百拼教案
电子百拼教案初识电子百拼一、教学目标1、知识：初步认识电子百拼中的部分电子元件，了解它的功能特性，知道这些电子元件的符号，并能读懂简单的电路图。
2、技能：学会电子百拼的方法，根据电路图能正确拼搭出几个简单的电路。
3、情感和态度：激发学生对电子百拼的兴趣，提高学生动手动脑能力。
二、教学主要内容1、电灯2、电扇3、发光二极管三、教学重点：能正确拼搭出以上三种的电路；难点：拼搭方法、电路原理。
四、教学准备教师：一盒A型电子百拼，课件学生：每生一盒A型电子百拼五、教学过程（一）导入：出示一个音乐门铃，让学生听，并问：你们听到什么？这种音乐在哪里也听到过？[对，老师拼的就是一种音乐电路，里面播放的是生日快乐歌]这样的电路你们想自己拼吗？（二）正确摆放器材。
1、打开盒盖竖着摆放在桌子左上方；2、用双手的拇指和食指夹住放有导线块透明塑料盒，放到盒盖内；3、装有电子元件的泡沫盒横着摆放到右前方；4、百拼电子世界这本书放在左下方；5、从泡沫盒内掏出透明底板放在自己前面桌上。
（三）、拼搭“电灯”电路1、请学生把书翻到“图例第1面”，跟着教师一步一步把电灯电路拼搭完成，并能正确表现效果。
2、指出：电路符号旁边的①、②分别表示第一层和第二层。
3、讲解电池盒特点、电池安装方法电压、灯泡电压、开关使用方法、导线。
4、电路图中电流流动方向、为什么合上开关灯泡会发光？5、把开关换成干簧管，变成磁控电灯。
为何当磁铁接近干簧管后，电灯就亮了？（四）、拼搭“电扇”电路1、把磁控电灯电路拆了，所有电子元件都放回到原来位置。
[教师要检查学生是否全部做到。
]2、模仿电灯电路拼法，同学们自己拼好电扇电路，等一部分学生拼好后，让又快又正确的学生来讲自己是怎么拼的？然后教师再讲如何看图拼搭：我们先把第一层的电子元件放到正确的位置，都是先放电池盒，根据电路图知道，电动机和开关在电池盒左边，W3在电动机和开关的左边，这样就把第一层的所有元件正确拼好了。
电子百拼是什么
电子百拼是什么
1、电子百拼图，又叫电子百拼，是一种用拼搭方式完成各种电路实验的电子教学工具。
2、“电子百拼图”是由透明安装底板和各种电子元器件（电阻、电器、二极管、三极管、导线等）焊接在带有字母扣的塑料块组成。
元器件上用文字和符号标出名称、规格，还附有一本彩色精印的电路图（即使用说明书）。
利用塑料块上有弹性和导电的字母扣，可将元器件有序的在安装底板上连接成一个完整的电路。
从简单的电灯电路到复杂的中波收音机电路，不用焊接，不用工具在较短的时间里直观的实现各种电路的装配，合上开关就显示出电路的视听效果。
电子百拼”是一项融知识性、趣味性为一体的科技教育项目。
学生可根据电路图拼出数百种不同的趣味电路，实现发光、发声、发热等多种功能。
电子百拼图中“串联、并联、正极、负极……”这些名词对孩子而言不再是抽象难懂的物理电路知识，而是一个个会发光的灯泡、会转动的小风扇。
学生们在玩中学，学中玩，动手动脑相结合，创新思维能力和动手实践能力得到提高。
“电子百拼”活动以培养孩子的思维和动手能力为出发点，学生们通过电子元件的组合，模拟、拼装和设计出各种有趣的电路，在这个过程中熟练电子元件，能学会电学知识，培养动手能力和创新精神，同时也进一步丰富了学生的校园文化生活。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课资分享
8
• 铅酸电池（Sealed） 电压：2V 使用寿命为：200～300次 放电温度为：0度～45度 充电温度为：0度～45度 备注：就是一般车用电瓶（它是以6个2V串 联成12V的），免加水的电池使用寿命长达 10年，但体积和最量是最大的。
课资分享
9
认识电子百拼的元件
• 结合之前的课程及实验。 • 我们来认识一下没有接触到过的元件。
课资分享
10
1.话筒 28号
话筒感受声音振动——电磁感应——电信号 喇叭是把电信号 ------通过电磁感应使喇叭振动--------发出声音
课资分享
11
12
生活中广泛应用在墙壁触摸延时开关，水位探测器。漏水报警器。雨水报警器
课资分享
12
53
在电路中起调整电压、调整电流 作用
收音机中的音量旋钮、台灯的亮度调节旋钮 下方就是可变电阻
课资分享
14
如果把这个装置装在卧室内，早晨天 明时，蜂鸣器就会自动发声唤醒我们。
课资分享
15
54
课资分享
16
51,52
检查这两个三极管的元件是否有缺 少损坏，实验的过程中老师会对小 组进行检查。更换 51、52
课资分享
17
课资分享
18
电表显示 NPN三极管放大作用
• 电子百拼操作说明P15 112
通过旋钮或者滑杆调节阻值，阻值越大电流通过的越少，阻值 越小电流通过的越大。
课资分享
13
也有光线越强阻值越大的光敏
16
电阻
光敏电阻装在大门上汽车灯光能照 到的地方，把带动大门的电动机接 在干簧管的电路中，那么夜间汽车 开到大门前，灯光照射光敏电阻时， 干簧继电器接通电动机电路，电动 机带动大门打开
• 1、每个小组需要按照电池盒上的编号进行 使用。
• 2、正确并爱惜使用充电电池
• （1）爱惜使用充电电池勿将电池的正负极 无元件负载进行短接造成电池损坏。
（2）轻拿轻放注意不要将电池从桌面滚落 在地上
（3）如到教室后自己小组电池有缺少的立
即向老师汇报
课资分享
3
• 3、下课前需将4节电池放回电池盒内扣好， 并放在电子百拼的盒子里面（透明塑料底 板之上）
课资分享
4
充电电池的种类
• 镍镉电池（Ni-Cd） 电压：1.2V 使用寿命为：5～45度 备注：耐过充能力较强。
镍镉电池最致命的缺点是，在充放电过程
中如果处理不当，会出现严重的“记忆效 应”，
课资分享
5
• 镍氢电池（Ni-Mh） 电压：1.2V 使用寿命为：1000次 放电温度为：-10度～45度 充电温度为：10度～45度 备注：目前最高容量是2700mAh左右。
课资分享
19
电表显示 PNP三极管放大作用
• 电子百拼操作说明P16 113
课资分享
20
课资分享
7
• 锂聚合物电池（Li-polymer） 电压：3.7V 使用寿命为：700-800次 放电温度为：-20度～60度 充电温度为：0度～45度 备注：锂电的改良型，没有电池液，而改
用聚合物电解质，可以做成各种形状，比 锂电池稳定。
• 该类电池可以达到的最小厚度可达0.2mm。 它的标称电压与Li-ion一样也是标称电压 3.7V,没有记忆效应。
• 比镍镉电池更轻，使用寿命也更长，并且 对环境无污染。镍氢电池的缺点是价格比 镍镉电池要贵好多，性能比锂电池要差。
课资分享
6
• 锂离子电池（Li-lon） 电压：3.6V 使用寿命为：500次 放电温度为：-20度～60度 充电温度为：0度～45度 备注：重量比镍氢电池轻30%～40%，容量 高出镍氢电池60%以上。但是不耐过充，如 果过充会造成温度过高而破坏结构=>爆炸。
电路中的三极管
课资分享
1
本节课程安排
• 1、熟悉认识电子百拼中没有介绍过的电子 元件，并学习了解这些这些原件在电路的 作用
• 2、动手做NPN三极管与PNP三极管的电路 放大实验
• 3、器材检查 • 检查自己小组内的三极管是否有损坏、实
验的过程中老师会对小组进行检查。更换
课资分享
2
充电电池的使用说明
