人教版九年级物理17.1 电流与电压和电阻的关系 同步练习1
17.1 电流跟电压和电阻的关系练习
1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。
表一：
表二：
（1（2）分析表二数据可以得到的结论是______________________。
2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A ，则通过乙的电流强度为（ ）
A ．0.6 A
B ．2.4 A
C ．0.15 A
D ．以上答案均不对
3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（ ）
A ．3：2
B ．2：3
C ．1：1
D ．无法确定
4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（ ）
A ．都增加为原来的两倍
B ．电阻不变，电流变为原来的2倍
C ．电阻不变，电流变为原来的1/2
D ．电阻、电流都不变
5．将某导体接在电压为16V 的电源上，通过它的电流为0.4A 。
现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（ ）
A ．0.1A
B ．0.4A
C ．0.8A
D ．1.6A
6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（ ）
Ａ．Ｉ１＝Ｉ２ Ｂ．Ｉ１＞Ｉ２ Ｃ．Ｉ１＜Ｉ２ Ｄ．无法比较
7．分别将U 1=4V 、U 2=6V 加在某段导体的两端，则两次通过该导体的电流之比为（ ）
A ．3:2
B ．2:3
C ．1:1
D ．1:2
8．将两个定值电阻R 1、R 2分别接在不同的电源上，通过它们的电流分别为I 1、I 2，已知I 1>I 2，则下列说法正确的是( )
A ． R 1可能等于R
2 B ．R 1一定大于R 2 C ．R 1一定小于R 2 D ．R 1一定等于R 2
9．一段导体两端的电压为8V ，导体中的电流为2A ，如果将它两端的电压减少2V ，则导体中的电流变为（ ）
A ．0.25A
B ．0.5A
C ．1.5A
D ．3A
10．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图所示的一个图像，下列结论与图像相符的是（ A ． 电阻一定时，电流随着电压的增大而增大
B ． 电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
11．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为 A；如果要使电路中的电流变为0.2A，则应换成一个阻值为Ω的电阻。
12．一段导体的电阻增加3Ω后，接在原来的电源上，发现通过该导体的电流为原来的0.8倍,则该导体原来的电阻为Ω。
13．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如右图所示的一个图像，下列结论与图像相符的是（）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
14．如下图所示的电路中，要使灯泡的亮度变亮，滑动变阻器的滑片P应向移动。
15．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）
A.L1亮度不变，电流表示数变小
B.L1亮度不变，电流表示数不变
C.L1的亮度增大，电流表示数不变 D .L1亮度减小，电流表示数变小
16．如下图所示，L1＝4Ω ,L2＝8Ω , 开关闭合后，电流表A的示数为0.5A,则电路中的总电流为 A.
17．如图，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω.要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应(填“断开”或“闭合”)，此时电流表的示数为I2；则I1:
I2 = .
18．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是
（）
A．I a＝I d ; B．I a＜I b ; C．I b＞
I c ; D．I c＝I d.
19．如图所示电路，已知电源电压为6伏，电阻R1=10Ω，滑动变阻器R2的最大值是
20Ω，当滑片P从a向b移动的过程中，电压表的示数________，电流表的最小示数
________。
20．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器联一个Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器联一个Ω的电阻
21．我们知道，在电压U一定的条件下，导体的电阻R越小，通过该导体的电流I
越。
若两个电阻R1和R2（R1＞R2）串联接入电路中，则通过R1的电
流（填“大于”、“等于”或“小于”）通过R2的电流。
22．计算机鼠标内装有起自动控制作用的传感器，图是它的工作原理示意图。
当物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离。
当物体M向右移动时，电流表示数将______电压表示数将______。
（选填“变大”、“不变”或“变小”）
23．加在某导体两端的电压是3V时，通过它的电流强度是0.5A，若加在该导体两端的电压是6V时，通过它的电流强度是______A.当导体两端电压为零时，通过它的电流强度是______A。
24．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的( )
A．电阻变大，电流减小 B．电阻变小，电流增大
C．电阻和电流都增大D．电阻和电流都
减小
25．如图所示,电源电压为12V,定值电阻R为3Ω,滑动变阻器的最大阻值R/为5Ω,当滑动变阻器的滑片P从a端滑到b端时,电压表的变化是( )
A．从 0 变到7.5V B．从7.5变伏到0
C．从0变到4.5V D．从4.5V变到0
答案：
1.（1）当某导体两端的电压一定时，通过该导体的电流和其电阻成反比（2）当一导体的电阻不变时，加在它两端地电压与通过它的电流成正比。
2.C
3.B
4.B
5.A
6.C
7.B
8.A
9.C 10.A 11.0.25；50 12.12 13.C 14.右15.A 16.1.5 17.S1和S2；断开；4 : 1 18.A 19.变小；也变小 20.并；30；串；480 21.大；等于 22.不变；变大 23.1.0；0 24.B 25.A。
人教版九年级全一册物理 17.1 电流与电压和电阻的关系 同步练习(含答案)
17.1 电流与电压和电阻的关系同步练习一．选择题1．对于电流与电压之间的关系，下列说法正确的是（）A．导体两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中也就没有电压D．导体中有电流通过时，导体两端必定有电压2．某同学在探究“电流跟电阻、电压的关系”时，收集到的数据如下表，根据表中数据可得出的实验结论为（）电阻R/Ω102030电流I/A0.300.150.10 A．电阻一定时，电流与电压成正比B．电阻一定时，电压与电流成正比C．电压一定时，电阻与电流成反比D．电压一定时，电流与电阻成反比3．一位同学用如图所示电路探究“一段电路中电流跟电阻的关系”：在此实验过程中，当A、B两点间的电阻由50Ω更换为100Ω，为了探究上述问题，下列四种作法中，他应该采取的正确操作是（）A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数4．张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A5．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）A．“10Ω 1A”B．“15Ω 15A”C．“20Ω 2A”D．“50Ω 2A”6．探究电流跟电压、电阻的关系，用如图所示的电路，分“保持电阻不变”和“保持电压不变”两步进行。
在“保持电压不变”这一步，实验要求是（）A．保持R’滑片位置不变B．换不同阻值的定值电阻R接入电路，调R’的滑片到不同位置，使R得电压不变C．保持R不变，调节R’的滑片到不同的适当位置D．保持电路中的电流不变7．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理做出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体A的电流与其两端的电压成正比B．导体A的电阻大于导体B的电阻C．当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1 AD．将A、B两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A8．某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象分析，下列说法错误的是（）A．通过导体a的电流与其两端电压成正比B．导体a的电阻大于b的电阻C．当导体b两端电压是1V时，通过b导体中的电流为0.1AD．将两个导体并联接入2V的电路中，干路的电流是0.6A9．小明同学用控制变量法研究“电流与电阻的关系”，实验过程中，当他把电阻由5Ω换成10Ω时，他下一步应该采取的操作是（）A．只需将电池数加倍B．只需将电池数减半C．调节变阻器使电阻两端的电压与原来相同D．调节变阻器使电阻两端的电压变为原来的2倍10．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I﹣U图象。
人教版九年级物理全一册《17.1 电流与电压和电阻的关系》同步练习题(带答案)
人教版九年级物理全一册《17.1 电流与电压和电阻的关系》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B．探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C．实验中，多次测量是为了减小实验误差R由10Ω换成20Ω时，相比上一次实验，应将滑D．在探究通过导体的电流与导体的电阻关系时，当将1动变阻器接入阻值调大，才能使电压表示数不变2．如图甲所示的是探究电流与电阻关系的实验电路图，电源电压为4V恒定不变，定值电阻有5Ω、10Ω、15Ω、20Ω、25Ω，通过实验绘制出了如图乙所示的图像，则下列说法中错误的是（）A．实验中滑动变阻器的作用是为了保证定值电阻R两端电压不变B．实验中定值电阻两端电压保持2.5V不变C．本实验中滑动变阻器的规格可以是“10Ω；1A”D．该实验结论为：当电阻两端电压一定时，电流与电阻成反比3．研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（）A．保持'R的滑片位置不动B．保持R的电压不变C．保持R不变，调节'R的滑片到不同位置D．保持电路中的电流不变4．某同学利用如图所示的电路探究“电流与电压的关系”，下列有关说法正确的是（）A．为了方便观察实验现象，可以将R1换成小灯泡B．可调节滑动变阻器得滑片，使电压表的示数产生变化C．实验开始前，滑动变阻器滑片应该移至最左端D．实验的结论是：电阻一定时，电压与电流成正比5．一位同学用如图所示的电路探究“电流与电阻的关系”电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由15Ω调为20Ω后就直接读出电流表的示数，这个示数可能是（）R/Ω510152030I/A0.60.30.20.1A．0.2B．0.17C．0.15D．0.136．物理实验中常常需要进行多次测量，目的是避免偶然性或减小误差，下面实验中，进行多次测量是为了减小误差的是（）A ．探究动能大小与哪些因素有关B ．测量定值电阻的阻值C ．探究影响导体电阻大小的因素D ．探究通过导体的电流与两端电压的关系7．如图是“探究电流与电压关系”的电路图，实验中需要控制电阻一定，以下说法正确的是（ ）A ．保持R 2滑片的位置不变B ．保持R 1不变，调节R 2滑片到不同的适合位置C ．控制R 1和R 2的阻值之比一定D ．为了方便观察实验现象，可以将R 1换成小灯泡8．小军正在使用手机看“新闻联播”。
人教版 九年级 物理全一册 17.1 电流与电压和电阻的关系 同步练习(带答案)
电流与电压和电阻的关系同步练习一、单选题1.在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察下列哪个元件来移动滑动变阻器滑片？()A. 变阻器滑片B. 电压表示数C. 电流表示数D. 电阻2.在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即()A. 分别保持电阻不变和保持电压不变两个步骤进行实验B. 分别保持电流不变和保持电压不变两个步骤进行实验C. 分别保持电阻不变和保持电流不变两个步骤进行实验D. 分别保持电流不变、电阻不变、电压不变三个步骤进行实验3.如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是()A. 将变阻器滑片P向左移动，保持电压表示数不变B. 将变阻器滑片P向右移动，保持电流表示数不变C. 将变阻器滑片P向右移动，保持电压表示数不变D. 将变阻器滑片P向左移动，保持电流表示数不变4.张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是()A. 通过导体a的电流与其两端的电压成正比B. 导体a的电阻大于导体b的电阻C. 当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD. 将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A5.李华同学为了探究“电流跟电阻的关系”，在如图所示的电路中，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是()A. 记录电流表和电压表的示数B. 将滑动变阻器向右移动C. 将滑动变阻器向左移动D. 适当增加电池的节数6.如图所示是探究电流与电阻的关系”的实验电路图，当A.B间的电阻由10Ω换成15Ω后，闭合开关，接下来正确的实验操作应该是()A. 观察电流表，向右移动滑片，让电流表示数保持不变读取电压数据B. 观察电流表，向左移动滑片，让电流表示数保持不变读取电压数据C. 观察电压表，向左移动滑片，让电压表示数保持不变读取电流数据D. 观察电压表，向右移动滑片，让电压表示数保持不变读取电流数据7.小明同学在探究电阻上电流与电压的关系的实验中，要改变电阻两端的电压，下列办法不可行的是()A. 改变干电池的个数B. 改变电阻的阻值C. 改变电阻器的滑片D. 调节学生电源的调压旋钮8.某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是()A. 实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格B. 实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路C. 在探究通过导体的电流与导体两端电压的关系时，可调节滑片使电压表的示数产生变化D. 在探究通过导体的电流与导体的电阻的关系时，因为要控制其他变量，所以滑片不能动9.如图为探究“电流与电压的关系”的实验电路图，其中正确的是()A. B.C. D.10.下列图象中，能正确表示定值电阻上的电流与两端电压关系的是()A. B. C. D.11.某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是【】A. 实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B. 探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C. 在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D. 实验中，多次测量是为了减小实验误差12.小明利用实验探究“电流跟电阻的关系”。
人教版九年级物理《17.1 电流与电压和电阻的关系》 同步练习
17.1 电流与电压和电阻的关系一．选择题1．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（）A．将变阻器滑片适当向右移动B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．适当增加电池的节数2．如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值3．小华用图示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数之比D．定值电阻与滑动变阻器消耗的功率之比4．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I﹣U 图象。
下列判断正确的是（）A．通过R1的电流与它两端所加电压不成正比B．通过R2的电流与它两端所加电压成正比C．将它们串联接到同一电路中时，通过R1的电流较大D．将它们并联连接到两端电压为1.5V的电路中，通过干路的电流是0.45A5．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（）A．保持变阻器滑片不动，将电池节数增加B．保持电池节数不变、变阻器滑片不动，改变电压表的量程C．保持电池节数不变，将变阻器滑片适当向左移动D．保持电池节数不变，将变阻器滑片适当向右移动6．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移7．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（）A．表a是电压表，表b是电流表B．使用滑动变阻器的目的是减小实验数据的误差C．经过实验可以得出结论：电压与电流成正比D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性8．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（）A．连接电路时，开关应该是断开的B．闭合开关前，滑片应处于滑动变阻器的最右端C．更换电阻后，应调节滑片让电压表的示数相同D．应测多组数据，以减小实验误差9．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。
人教版九年级全册物理 17.1探究电流与电压和电阻的关系 同步习题(含解析)
17.1探究电流与电压和电阻的关系同步习题一．选择题1．在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察下列哪个元件来移动滑动变阻器滑片？（）A．变阻器滑片B．电压表示数C．电流表示数D．电阻2．如图是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。
在“保持电压不变”这一步实验时应（）A．保持R2滑片的位置不动B．保持R1不变C．更换R1，并调节R2滑片到适当位置，保持电压表示数不变D．保持电路中电流不变3．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体A的电流与其两端的电压成正比B．导体A的电阻大于导体B的电阻C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD．将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A4．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）A．“10Ω1A”B．“15Ω15A”C．“20Ω2A”D．“50Ω2A”5．小刚同学用如图所示电路探究“一段电路中电流跟电阻的关系”，用5Ω的电阻R实验并记录数据后，将电阻更换为10Ω，为了探究上述问题，他接下来的操作应该是（）A．闭合开关后观察电压表、电流表的示数和R的阻值并记录B．闭合开关后，调节变阻器滑片，当电流表示数等于上一步的示数时，记录电压表、电流表的示数和R的阻值C．闭合开关后，调节变阻器滑片，当电压表示数等于上一步的示数时，记录电压表和电流表的示数和R的阻值D．将电源电压调高为原来的2倍，记录电压表和电流表的示数和R的阻值6．某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是R a＞R b7．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移8．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。

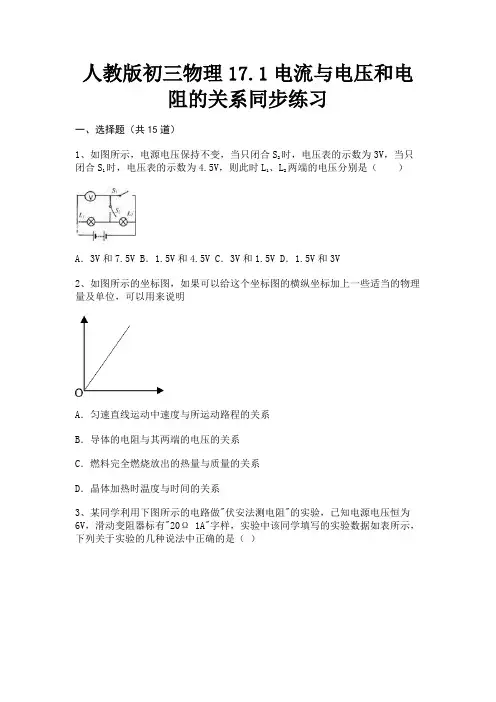

(真题汇编)人教版初三物理17.1电流与电压和电阻的关系同步练习
