cad期末考试试卷
2016～2017学年度第二学期16级《CAD》期末考试卷
班级 学号 姓名 总分
(考试形式：闭卷 时间：90分钟)
适用班级：室内1632班（29人）
题号 一 二 三 总分
得分
一、填空题（将正确的答案填在横线上）（每空格2分，共10分）
1、快捷键L是 。 2、快捷键REC是 。
3、镜像的快捷键是 。 4、快捷键o是 。
5、快捷键arc是 。
二、单项选择题（在选项中选择一个正确答案，并将其序号填在括号内）（每题3分，共30分）
1、按哪个键可切换文本窗口和绘图窗口（ ）。
A、F2 B、F3
C、F4 D、F5
2、在CAD中为一条直线制作平行线用什么命令（ ）。
A、移动 B、镜像
C、偏移 D、
旋转
3、在哪个层创建的块可在插入时与当前层特性一致（ ）。
A、0层 B、在所有自动产生的层
C、所有图层 D、新建的图层
4、在画多段线时，可以用哪一个选项来改变线宽（ ）。
A、宽度 B、方向
C、半径 D、长度
5、下面的各选项都可以绘制圆弧，除了哪一项不行？（ ）。
A、起点、圆心、终点 B、起点、圆心、方向
C、圆心、起点、长度 D、起点、终点、半径
6、在图层管理器中，影响图层显示的操作有（ ）。
A、锁定图层 B、新建图层
C、删除图层 D、冻结图层
7、正交的开关快捷键为（ ）。
A、F2 B、F3
C、F5 D、F8
8、下面的哪一种方式可以使得光标锁定预先定义的栅格（ ）。
A、栅格 B、正交
C、当前图层命令 D、栅格捕捉设置
9、前图层能不能被关闭？（ ）。
A、能 B、不能
C、不知道 D、也许
10、在什么情况下，多线可以进行修剪（ ）。
A、分解 B、结合
C、断开 D、编组
三、、实操题（本题60分）
1、上机操作画出下图CAD室内床的尺寸图纸，要求尺寸相同
评分要求（能画出大概床的图纸30分 尺寸相同 20分 被套枕套10分）。
国家开放大学电大2022年春季期末考试《机械CAD、CDM》试题(试卷代号1119)
〇-〇-O 一学号姓名分校(工作站) 〇- 〇-O-试卷代号：1119 座位号[国家开放大学2022年春季学期期末统一考试机械CAD/CAM试题2022年9月题号二三总分分数一、单项选择题(从所给的四个选项中，找出你认为是正确的答案，将其编号填入括号内。
每小题3分，共45分)1. 下述CAD/CAM 过程的概念中，属于CAM 范畴的是( )。
A. 进行过程控制及数控加工B. CADC. 工程分析D. 机床调整2. 计算机辅助制造是指( )。
A. 计算机在机械产品管理方面的应用B. 计算机在机械产品设计方面的应用C. 计算机在多品种、小批量生产方面的应用D. 计算机在产品制造方面有关应用的统称3.CAD/CAM 系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC 编程以及图形处理等，它( )。
A. 输入的是设计要求，输出的是设计方案B. 输入的是设计要求，输出的是制造加工信息C. 输入的是设计要求，输出的是图纸D. 输入的是设计要求，输出的是工艺流程4. 数控编程软件属于( )软件。
A. 系统B. 应用C. 支撑D. 功能(1119号)机械CAD/CAM 试题第1页(共6页)5. 二维图形变换是指对点、线、面进行相关操作，以完成( )的改变.A. 几何位置B. 尺寸C. 形状D. 几何位置、尺寸、形状6. 下面不是零件分组的方法的是( )。
A. 直接观察法B. 工艺过程分析法C. 分类编码法D. 零件编码法7. 控制图是对( )进行测定、记录、评估和监督过程是否处于统计控制状态的一种统计方法。
A. 质量管理体系运行B. 设备维护保养计划执行情况C. 过程质量特性值D. 计量检测系统8. 数控机床开机时一般要进行回参考点操作，其目的是( ).A. 建立工件坐标系B. 建立机床坐标系C. 建立局部坐标系D. 建立相对坐标系9. 动态判断生产过程是否正常可采用( )方法.A. 因果分析图B. 控制图C. 排列图D. 直方图10. 零件编码是指将零件设计制造信息用( )表示。

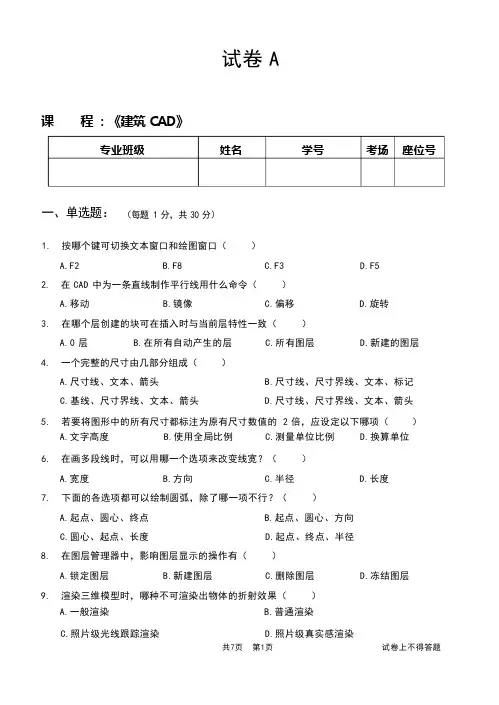

《建筑CAD》考试题
试卷A课程：《建筑CAD》专业班级姓名学号考场座位号一、单选题：（每题1分，共30分）1. 按哪个键可切换文本窗口和绘图窗口（）A.F2B.F8C.F3D.F52. 在CAD 中为一条直线制作平行线用什么命令（）A.移动B.镜像C.偏移D.旋转3. 在哪个层创建的块可在插入时与当前层特性一致（）A.0 层B.在所有自动产生的层C.所有图层D.新建的图层4. 一个完整的尺寸由几部分组成（）A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头5. 若要将图形中的所有尺寸都标注为原有尺寸数值的 2 倍，应设定以下哪项（）A.文字高度B.使用全局比例C.测量单位比例D.换算单位6. 在画多段线时，可以用哪一个选项来改变线宽？（）A.宽度B.方向C.半径D.长度7. 下面的各选项都可以绘制圆弧，除了哪一项不行？（）A.起点、圆心、终点B.起点、圆心、方向C.圆心、起点、长度D.起点、终点、半径8. 在图层管理器中，影响图层显示的操作有（）A.锁定图层B.新建图层C.删除图层D.冻结图层9. 渲染三维模型时，哪种不可渲染出物体的折射效果（）A.一般渲染B.普通渲染C.照片级光线跟踪渲染D.照片级真实感渲染10. AUTOCAD 中用于绘制圆弧和直线结合体的命令为（）A.圆弧B.构造线C.多段线D.样条曲线11. 正交的开关快捷键为（）A.F2B.F3C.F5D.F812. 用户在对图形进行编辑时若需要选择所有对象，应输入（）A.夹点编辑B.窗口选择C.ALLD.单选13. 下面的哪一种方式可以使得光标锁定预先定义的栅格（）A.栅格B.正交C.当前图层命令D.栅格捕捉设置14. 在AUTOCAD 中，下列哪一个命令可以设置图纸边界（）A.GRIDB.SNAP 和GRIDC.LIMITSD.OPTIONS15. 样式20±0.5是公差标注中的（）形式。
2021-2022学年第二学期《AutoCAD》期末考试试卷
2021-2022学年第二学期《AutoCAD》期末考试试卷1. CAD是（）的简称。
[单选题] *A.计算机辅助制造B.计算机辅助设计(正确答案)C.计算机辅助教学D.人工智能2. CAD中F9键的功能是（）。
[单选题] *A.对象捕捉开关B.三维对象捕捉开关C.捕捉开关(正确答案)D.对象捕捉追踪开关3. CAD中使用“New”命令可以（）图形文件。
[单选题] *A.新建(正确答案)B.打开C.保存D.退出4. CAD中菜单栏在标题栏的（），它提供了AutoCAD 2014的所有菜单。
[单选题] *A.上方B.下方(正确答案)C.左侧D.右侧5. 要新建图层时，可在“命令行”中输入（）命令并回车。
[单选题] *A.UNITSYER(正确答案)C.OSNAPD.LIMITS6. 要重复输入一个命令，可在“命令行”出现“命令:”提示符后，按（）。
[单选题] *A.F1键B.空格键或回车键(正确答案)C.鼠标左键D.Ctrl+F1键7. 要设置绘图界限时，可在“命令行”中输入（）命令并回车。
[单选题] *A.UNITSYERC.OSNAPD.LIMITS(正确答案)8. 用“夹点”方式编辑图形时，不能直接完成（）操作。
[单选题] *A.镜像B.比例缩放D.阵列(正确答案)9. 要设置图形单位时，可在“命令行”中输入（）命令并回车。
[单选题] *A.UNITS(正确答案)YERC.OSNAPD.LIMITS10. 在AutoCAD中书写直径符号“Φ50”时，其代码为（）。
[单选题] *A.%%u50B.%%d50C.%%p50D.%%c50(正确答案)11. 要执行对象捕捉功能时，可在“命令行”中输入（）命令并回车。
[单选题] *A.UNITSYERC.OSNAP(正确答案)D.LIMITS12. 要退出CAD图形文件时，可在“命令行”中输入（）命令并回车。
[单选题] *A.QUIT(正确答案)B.SAVEC.NEW13. CAD中标题栏位于屏幕的（），它显示了软件的名称。

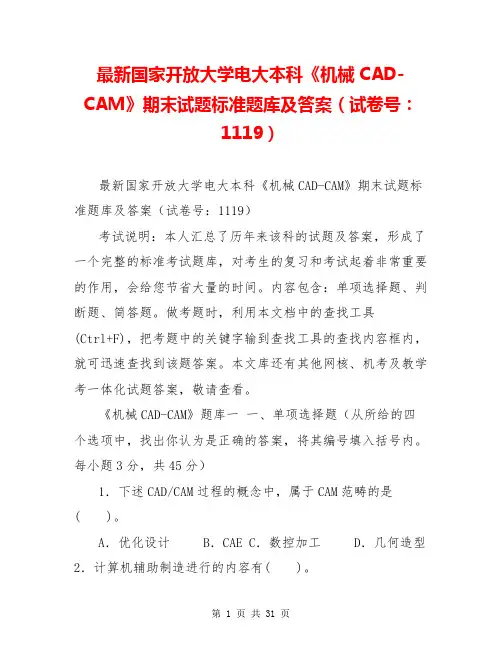

最新国家开放大学电大本科《机械CAD-CAM》期末试题标准题库及答案(试卷号：1119)
最新国家开放大学电大本科《机械CAD-CAM》期末试题标准题库及答案（试卷号：1119）最新国家开放大学电大本科《机械CAD-CAM》期末试题标准题库及答案（试卷号：1119）考试说明：本人汇总了历年来该科的试题及答案，形成了一个完整的标准考试题库，对考生的复习和考试起着非常重要的作用，会给您节省大量的时间。
内容包含：单项选择题、判断题、简答题。
做考题时，利用本文档中的查找工具(Ctrl+F)，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他网核、机考及教学考一体化试题答案，敬请查看。
《机械CAD-CAM》题库一一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将其编号填入括号内。
每小题3分，共45分）1．下述CAD/CAM过程的概念中，属于CAM范畴的是( )。
A．优化设计 B．CAE C．数控加工 D．几何造型2．计算机辅助制造进行的内容有( )。
A．CAD B．进行过程控制及数控加工 C．工程分析D．机床调整 3．CAD/CAM系统基本功能不包括下面哪个功能？( ) A．人机交互功能 B．图形显示功能 C．检验评价功能 D．信息处理功能 4．计算机辅助制造应具有的主要特性是( )。
A．适应性、灵活性、高效率等 B．准确性、耐久性等 C．系统性、继承性等 D．知识性、趣味性等 5．几何建模软件属于( )软件。
A．支撑软件 B．应用软件 C．系统软件 D．功能软件 6．下面不属于CAD图形输入设备的是( )。
A.光笔 B．激光式打印机 C．数字化仪 D．扫描仪 7．线框模型的数据结构是( )两张表结构。
A．边表和面表 B．点表和面表 C．边表和点表D．面表和体表 8．二维图形变换是指对点、线、面进行相关操作，以完成( )的改变。
A.几何位置 B．尺寸 C．形状 D．包括前三项9．零件的成组编码是( )。
A．根据零件图号而得到的 B．根据零件相似性而得到的C．根据零件的型面特征而得到的 D．根据零件的分类编码系统而得到的 10．数控机床的“回零”操作是指回到( )。
2019年7月电大本科《机械CADCAM》期末考试试题及答案
2019年7月电大本科《机械CAD/CAM》期末考试试题及答案说明：试卷号：1119课程代码：00711适用专业及学历层次：机械设计制造及自动化；本科考试：形考（纸考、比例30%）；终考：（纸考、比例70%）一、单项选择题1．下述CAD/CAM过程的概念中，属于CAM范畴的是(A)。
A．进行过程控制及数控加工 B．CADC．工程分析 D．机床调整2．下述CAD/CAM过程的操作中，属于CAM的范畴的是(B)。
A．几何造型B．GTC．特征造型 D．优化设计3. CAD/CAM系统基本功能不包括下面哪几个功能？（C）A．人机交互功能 B.图形显示功能C.检验评价功能D.信息处理功能4.CAD技术起源于一种人机对话系统，该系统为（A）技术的发展奠定了基础。
A．交互式图形生成 B.专家系统C.工程数据库D.数控机床5.数控编程软件属于（C）软件。
A．系统软件 B.应用软件C.支撑软件D.功能软件6．下列不属于图形输入设备的是(A)。
A．打印机 B．鼠标器C．键盘 D．图形输入板7．线框模型的数据结构是(C)两张表结构。
A．边表和面表 B．点表和面表。
C．边表和点表 D．面表和体表8．二维图形变换是指对点、线、面进行相关操作，以完成(D)的改变。
A．几何位置 B．尺寸C．形状D．包括前三项9．CAPP是根据产品的(C)进行产品加工方法和制造过程的设计。
A．设计图形 B．设计过程C．设计结果 D．设计方法10.数控机床开机时一般要进行回参考点操作，其目的是(B)。
A．建立工件坐标系B．建立机床坐标系C．建立局部坐标系 D．建立相对坐标系11.属于计数值控制图的有(A)。
A．不合格品数控制图 B．单值控制图C．中位数一极差控制图 D．平均值一极差控制图12.计算机辅助质量管理系统的作用不包括以下(D)。
A．质量计划的制订 B．质量信息采集与处理C．质量评价与控制D．质量保证13.物料需求计划的对象是(B)。
A．工作中心 B．物料C．最终产品 D．关键工作中心14.主生产计划的对象是(C)。

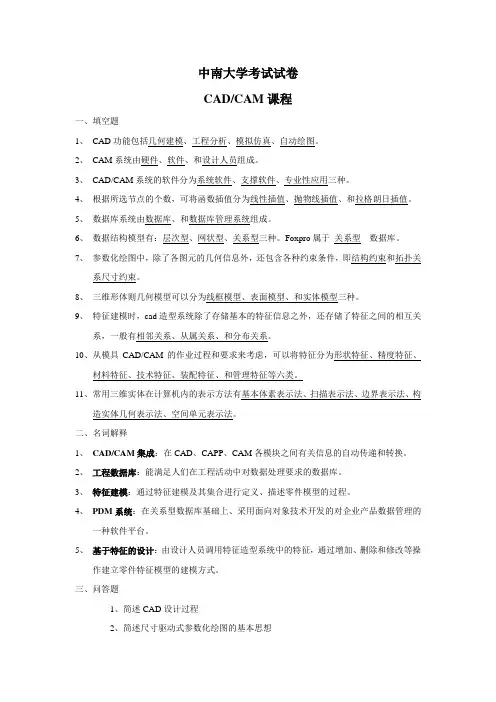

CAD CAM中南大学考试试卷
中南大学考试试卷CAD/CAM课程一、填空题1、CAD功能包括几何建模、工程分析、模拟仿真、自动绘图。
2、CAM系统由硬件、软件、和设计人员组成。
3、CAD/CAM系统的软件分为系统软件、支撑软件、专业性应用三种。
4、根据所选节点的个数，可将函数插值分为线性插值、抛物线插值、和拉格朗日插值。
5、数据库系统由数据库、和数据库管理系统组成。
6、数据结构模型有：层次型、网状型、关系型三种。
Foxpro属于关系型数据库。
7、参数化绘图中，除了各图元的几何信息外，还包含各种约束条件，即结构约束和拓扑关系尺寸约束。
8、三维形体则几何模型可以分为线框模型、表面模型、和实体模型三种。
9、特征建模时，cad造型系统除了存储基本的特征信息之外，还存储了特征之间的相互关系，一般有相邻关系、从属关系、和分布关系。
10、从模具CAD/CAM的作业过程和要求来考虑，可以将特征分为形状特征、精度特征、材料特征、技术特征、装配特征、和管理特征等六类。
11、常用三维实体在计算机内的表示方法有基本体素表示法、扫描表示法、边界表示法、构造实体几何表示法、空间单元表示法。
二、名词解释1、CAD/CAM集成：在CAD、CAPP、CAM各模块之间有关信息的自动传递和转换。
2、工程数据库：能满足人们在工程活动中对数据处理要求的数据库。
3、特征建模：通过特征建模及其集合进行定义、描述零件模型的过程。
4、PDM系统：在关系型数据库基础上、采用面向对象技术开发的对企业产品数据管理的一种软件平台。
5、基于特征的设计：由设计人员调用特征造型系统中的特征，通过增加、删除和修改等操作建立零件特征模型的建模方式。
三、问答题1、简述CAD设计过程2、简述尺寸驱动式参数化绘图的基本思想3、试述实体建模的特点4、简述函数插值的基本思想5、线图的计算机处理方法是怎么样的。
工程制图试题及答案和习题集答案-cad
专业、班级 __________________ 学号 ______________ 姓名____________A卷…………………密…………………….封…………………线………………………中南大学工程制图试卷(试卷一)一、选择题(本大题共2小题，共10分)1．(本小题5分)已知主、俯两视图，正确的左视图是________。
2．(本小题5分)已知主、左两视图，正确的俯视图是________。
(a) (b) (c) (d)二、截交线(本大题共1小题，共10分) 1．(本小题10分)完成水平投影，补画侧面投影。
三、二求三(本大题共2小题，共25分) 1．(本小题15分)补画左视图2．(本小题10分)补画左视图四、剖视剖面(本大题共3小题，共35分)1．(本小题10分)改正剖视图中的错误。
2．(本小题15分)主视图改画成半剖视图，并画出全剖视的左视图：3．(本小题10分)把主视图画成全剖视：五、综合运用(本大题共1小题，共20分)根据轴测图和给出的主视图，采用适当的表达方法，补全表达该机件所需的各视图。
工程制图期末复习试题一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)4、已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
5、完成四边形ABCD的水平投影。
二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（）4、根据主、俯视图，选择正确的主视图的剖视图。
（）5四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
x五、由已知立体的两个视图，补画第三视图。
六、补画平面立体被截切后的水平投影和侧面投影。
七、补全圆柱被截切后的侧面投影。
（保留作图线）八、补全相贯线正面投影。
大学考试试卷《机械CAD╱CAM》及参考答案
机械CAD/CAM一、单项选择题（本大题共50分，共 25 小题，每小题 2 分）1. 数据库不仅能为多个用户服务，而且能同时被多个用户使用，这种共享是（）。
A. 并发的B. 自动化的C. 智能化的D. 较大冗余度的2. CAM的研究内容之一是（）A. 计算机图形学B. 机械可靠性设计C. 工作车间控制D. 有限元分析计算3. 在CAPP系统方案中，利用工艺决策逻辑和优化方法从无到有生成工艺的系统，被称为（）CAPP系统。
A. 样件法B. 变异式C. 创成式D. 综合式4. 基本图形资源软件是一种 ( )A. 系统软件B. 支撑软件C. 绘图软件D. 专用应用软件5.分辩率是（）A. 图形两线条之间的分辩精度B. 分辩彩色显示和黑白显示的依据C. 分辩坐标的正负值D. 分辩整型，还是实型6. （）使用专用机床比较合适。
A. 复杂型面加工B. 大批量加工C. 齿轮齿形加工D. 小批量加工7. 变异式CAPP系统又称为（）。
A. 综合式B. 样件法C. 半生成式D. 生成式8. 成组技术的核心问题是利用（） A. 相似性信息 B. 工艺质量稳定 C. 编制工艺速度快 D. 标准化和规格化9. CIMS的输入是（）。
A. 产品需要和概念B. 产品设计图纸信息C. 综合生产计划D. 生产进度计划10. 机械产品设计中，表格数据之间存在着一定的函数关系式时，运用在CAD程序中的合理方法是（）A. 运用数组的方法B. 人机交互输入的方法C. 建立数据文件的方法D. 将函数关系式直接编入程序中的方法11. 传统的手工编制工艺过程的特点之一（） A. 所编制的工艺过程一致性差，质量不稳定 B. 不依附于人的技能和经验 C. 编制周期短 D. 劳动不繁琐也没有重复12. 所谓数控编程一般是指( )程序的编制。
A. 零件B. 数控系统C. 检测系统D. 刀具13.网状数据结构模型应满足的条件之一是（）。
A. 有且仅有一个结点无双亲片B. 至少一个结点有多于一个的双亲C. 没有一个结点无双亲D. 仅有一个结点有多于一个的双亲14. 现阶段使用CAD系统时，一般需要设计人员（）。
北京理工大学CAD-CAM原理与应用期末试卷2
北京理工大学CAD-CAM原理与应用期末试卷班级学号姓名成绩一、（20分）某工程师从事机械产品设计及新产品开发工作，试为其设计一PC机CAD/CAM系统，并能进行二次开发。
1 ．绘出系统的基本结构图；2．为该系统配置硬件，并说明主要硬件参数。
3 ．为该系统配置软件，并说明应具备的功能模块。
二、回答问题（10分）1．数表的程序化处理有哪几种方法？并简单描述各方法。
2 ．工程数据有哪些特点？为了开发适于CAD/CAM集成环境的工程数据库管理系统，一般采用哪几种方法？三、（10分）空间一四面体，其顶点坐标为：（1 ，0 ，0 ），（0，1，0），（0 ，0 ，1 ），（1，0，1 ），绕Y 轴旋转45度，并放大4 倍。
求变换之后的四面体各顶点坐标值。
四、（15分）如图所示一零件的三维实体，用M表示。
1．根据零件形状画出一组体素，给出其不同集合算法的CSG树和布尔运算表达式。
2．要求提供细化到边及顶点的实体信息，在计算机内部采用那种表示方法？该方法有什么特点？五、（15分）如图所示一受自重作用的等截面直杆。
设杆的截面积为S，杆长为a ，单位杆长重力为w，其材料的弹性模量为E。
1 ．简述有限元法的基本步骤。
2 ．将该杆分割成两个单元，试用有限元法求各节点的位移。
六、（10）派生式CAPP 系统的原理是什么？在成组技术中采用那些零件分组方法？并对其进行简单描述。
七、（20）如图所示一零件，厚度为20mm，各点的坐标分别为：P1（15，10），P2（8 ，40），P3（78，40），P4（65，10）。
设主轴正转，转速为2000r/min，进给量为250mm/min，杆铣刀直径为15mm,初始位置位于原点。
轮廓加工顺序为：L2-L3-L4-L1 ，试用APT语言编写该零件的铣削加工源程序。
电大化工识图与CAD基础期末试卷_1601
3 1.化工设备主体的结构形状特点是大部分以
形体为主，制造工艺上大
量采用
32. 设备布置图中，设备用
表示，厂房建筑用
33. 管道代号 CW1103-35 中，管段序号为
，管子的直径是
画出。 mm 。
34 对象捕捉图标按钮囹表示一一'图标按钮囡表示捕捉一一。
35. 根据图形的变化，在横线上填写所需命令，每条横线上只能填写一个命令。
中一个截平面为正垂面(1分)。另一个为水平面(1分)。
(2) 在原基本体三视图基础上，主视图中多出两条直线(1分) ，左视图多出一条直线(1
分) ，俯视图多五条直线(1分)。
(3) 正垂面切割棱柱后产生的截断面为六边形(1分) ，正面技影积聚为倾斜于投影轴的直
线(1分) ，另外两个投影为类似形(1分)。
c.肌125-5g6g
D. M25 LH-6g
9. 关于管道连接，图例:
工
:表示的是(
)。
A. 承插连接
B. 螺纹连接
c.法兰连接
D. 焊接连接
10. 设备布置图是在厂房建筑图的基础上增加了设备布置的内容，设备用(
)表示。
A. 细实线
B. 粗实线
c.虚线
D. 细点画线
1233
|得分|评卷人|
|
二、判断题{在括号内填
G
60
命令 :_line 指定第一点 :10 ， 10~
指定下一点或[放弃 (U)]:50 ， 0 ~
+ 指定下一点或[放弃 (U)]:@0 ， 40
+ 指定下一点或[闭合 (C)/放弃 (U)]:@-15 ， 0
+ 指定下一点或[闭合 (C)/放弃 (U)]:@5 ， -10
