户外广告牌工程施工组织设计方案
广告牌施工组织设计专项施工方案
广告牌施工组织设计专项施工方案1. 引言广告牌是一种常见的户外宣传形式，通常用于展示商品或服务的信息。
在进行广告牌施工时，需要进行组织设计，以确保施工的顺利进行和安全性。
本文档旨在提供广告牌施工组织设计的详细方案。
2. 施工组织设计步骤2.1 确定施工任务首先，需要明确广告牌施工的具体任务和目标。
包括广告牌的尺寸、样式、材料等要求。
可以参考设计图纸或与业主进行沟通，确保明确任务目标。
2.2 制定施工计划根据施工任务的要求，制定详细的施工计划。
包括施工的时间安排、所需人员和设备的调配等。
确保施工计划合理，并考虑可能的风险因素。
2.3 确定施工队伍根据施工计划，确定所需的施工队伍。
包括施工队长、技术人员和劳动力等。
确保施工队伍具备相关的技能和经验，并且可以按时完成施工任务。
2.4 勘察施工现场在开始施工前，需要进行现场勘察。
包括评估施工场地的可行性和安全性，确保施工的安全进行。
同时，需要检查场地周围的环境因素，例如电线、管道等，确保施工过程中不会影响到周围的设施。
2.5 确定施工方法根据施工任务和现场情况，确定合适的施工方法。
包括广告牌的安装方式、支撑结构的选择等。
确保施工方法合理，并满足相关的安全要求。
2.6 采购施工材料和设备根据施工计划和施工方法，采购所需的施工材料和设备。
包括广告牌的主体材料、支撑结构的材料、施工工具等。
确保材料和设备的质量符合要求，并且能够满足施工的需求。
2.7 安全管理和质量控制在施工过程中，需要加强安全管理和质量控制。
包括制定施工安全规范、安排安全培训、进行安全检查等。
同时，需要设立质量检查点，进行施工过程的质量监控，确保施工的质量符合要求。
3. 关键路径和风险管理3.1 关键路径在施工计划中，有一些关键的任务节点，它们的完成时间直接影响整个施工进度。
需要对关键路径进行识别和管理，确保关键任务按时完成，以避免施工延期。
3.2 风险管理在广告牌施工过程中，存在一些风险因素，例如天气、设备故障、人员安全等。
户外广告牌施工组织设计
户外广告牌施工组织设计标题：户外广告牌施工组织设计引言概述：户外广告牌是一种重要的宣传媒介，其施工组织设计对广告效果和安全性至关重要。
本文将从施工组织设计的角度探讨户外广告牌的施工流程和注意事项。
一、施工前准备1.1 确定广告牌位置：根据广告牌的设计和要求，确定最佳位置，考虑交通流量和目标受众。
1.2 测量土地和地形：对施工地点进行详细测量，了解土地的地形和特点，为施工做好准备。
1.3 确定施工时间：根据天气情况和交通状况，确定最适合的施工时间，以确保施工顺利进行。
二、施工团队组建2.1 确定施工人员：根据广告牌的规模和要求，确定所需的施工人员数量和职责分工。
2.2 培训施工人员：对施工人员进行培训，包括安全操作规范、设备使用方法等，确保他们能够熟练完成施工任务。
2.3 分配监督人员：设立监督人员岗位，负责监督施工过程中的安全和质量控制，及时解决问题。
三、施工设备准备3.1 确定所需设备：根据广告牌的规模和要求，确定所需的施工设备，包括吊车、梯子、安全带等。
3.2 检查设备状态：在施工前对设备进行检查，确保设备完好无损，能够正常使用。
3.3 安全设备准备：准备好必要的安全设备，包括安全带、头盔等，确保施工人员的安全。
四、施工过程管理4.1 制定施工计划：根据施工要求和时间表，制定详细的施工计划，包括施工顺序、时间节点等。
4.2 定期检查施工进度：定期检查施工进度，及时发现问题并解决，确保施工按计划进行。
4.3 安全监控：设立安全监控措施，对施工现场进行安全检查，确保施工人员的安全。
五、施工结束后整理5.1 清理施工现场：施工结束后，及时清理施工现场，保持环境整洁。
5.2 检查广告牌质量：对广告牌进行质量检查，确保广告牌的外观和功能完好。
5.3 提交施工报告：整理施工过程中的资料，提交施工报告，记录施工过程和结果。
结论：户外广告牌的施工组织设计是确保广告效果和安全性的重要环节，惟独合理的施工组织设计才干保证施工顺利进行。
广告牌施工组织设计
广告牌施工组织设计 一、背景介绍 广告牌是一种常见的室外广告媒介，用于向公众传达信息和宣传产品或者服务。广告牌施工组织设计是指在广告牌项目实施过程中，根据施工要求和现场条件，制定合理的施工组织方案，确保施工工作的顺利进行。本文将详细介绍广告牌施工组织设计的内容和要点，以及可能涉及的数据和信息。
二、施工组织设计的目标 1. 确保广告牌施工过程中的安全性：施工组织设计需要考虑施工人员的安全，确保他们在施工过程中不受伤害。
2. 提高施工效率：通过合理的施工组织设计，可以优化施工流程，提高施工效率，缩短工期。
3. 保证施工质量：施工组织设计应考虑施工过程中可能浮现的问题，并提供相应的解决方案，以确保施工质量达到预期要求。
三、施工组织设计的内容 1. 施工队伍组织：确定施工队伍的人员构成，包括施工经理、技术人员、施工工人等。根据施工规模和工期，确定所需的人员数量和职责分工。
2. 施工设备和材料准备：确定所需的施工设备和材料清单，并安排采购和运输工作。确保施工设备和材料的准时到达施工现场。
3. 施工流程安排：根据广告牌的具体要求，制定施工流程安排，包括基础施工、支架搭建、广告牌安装等各个环节的时间节点和工序要求。
4. 安全措施：制定施工现场的安全措施，包括施工人员的安全培训、施工现场的防护设施、施工过程中的安全操作规范等。 5. 资源管理：合理安排施工资源的使用，包括人力资源、物资资源和财务资源等，以确保施工过程中资源的有效利用。
6. 施工质量控制：制定施工质量控制方案，包括施工过程中的质量检查和验收标准，确保广告牌施工质量符合要求。
四、施工组织设计的数据和信息 1. 广告牌设计图纸：包括广告牌的结构图、尺寸图、材料规格等。 2. 现场勘测数据：包括施工现场的地形、地质、环境等数据，用于确定施工方案和安全措施。
3. 施工设备和材料清单：包括所需的施工设备和材料的种类、数量、规格等。 4. 人员信息：包括施工队伍的人员构成、职责分工、联系方式等。 5. 资源管理信息：包括施工过程中所需的人力资源、物资资源和财务资源的情况。
广告工程施工案例(3篇)
第1篇一、项目背景随着城市化进程的加快，城市综合体逐渐成为城市景观的重要组成部分。
户外广告牌作为城市综合体的重要元素，不仅提升了城市形象，也为商家提供了良好的宣传平台。
本文将以某城市综合体户外广告牌安装工程为例，详细阐述广告工程施工过程。
二、工程概况1. 项目名称：某城市综合体户外广告牌安装工程2. 施工地点：某城市综合体3. 施工内容：户外广告牌设计、制作、安装及调试4. 施工工期：30天5. 施工团队：由我公司专业广告施工团队负责三、施工方案1. 设计阶段（1）根据客户需求，设计团队对户外广告牌进行初步设计，包括尺寸、形状、材质等。
（2）结合现场实际情况，对设计方案进行优化，确保广告牌美观、实用。
2. 制作阶段（1）根据设计方案，选用优质材料进行广告牌制作，如铝合金、不锈钢等。
（2）广告牌表面采用丝网印刷或喷绘技术，确保画面质量。
3. 安装阶段（1）现场勘查：对广告牌安装现场进行勘查，确保场地平整、安全。
（2）搭建脚手架：根据广告牌高度，搭建符合安全规范的脚手架。
（3）安装广告牌：将广告牌运至现场，由专业人员负责安装。
（4）调试：安装完成后，对广告牌进行调试，确保画面清晰、亮度适中。
4. 工程管理（1）施工前，对施工人员进行安全教育和技术培训，提高安全意识和施工技能。
（2）施工现场实行24小时监控，确保施工安全。
（3）严格执行施工规范，确保工程质量。
四、施工亮点1. 采用先进的施工技术，确保广告牌安装质量。
2. 施工团队经验丰富，施工效率高。
3. 严格把控施工进度，确保工程按时完成。
4. 注重施工现场安全，为员工提供良好的工作环境。
五、工程总结本工程成功完成了某城市综合体户外广告牌安装，得到了客户的高度认可。
在施工过程中，我们积累了丰富的经验，为今后类似工程提供了借鉴。
今后，我们将继续努力，为客户提供更加优质的服务。
第2篇一、项目背景随着我国经济的快速发展，商业广场逐渐成为城市繁华的象征。
为了提升商业广场的知名度，吸引更多消费者，某商业广场决定在其广场外围设置大型户外广告牌。
户外广告牌施工方案(DOC)

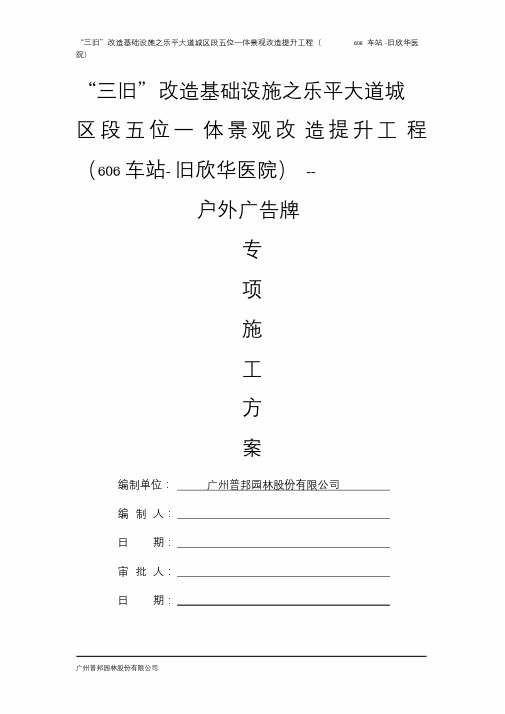

“三旧”改造基础设施之乐平大道城区段五位一体景观改造提升工程（606车站-旧欣华医院）--户外广告牌专项施工方案编制单位：广州普邦园林股份有限公司编制人：日期：审批人：日期：目录一、概述 (1)二、编制依据 (1)三、施工进度计划 (2)四，施工部署 (2)一、施工准备 (2)二、项目管理机构 (3)三、施工作业班次 (4)四、建立现场协调会制度 (4)五、主要施工方法及技术措施 (4)一、基础施工 (4)1、施工准备 (4)2、基坑开挖 (4)3、混凝土基础施工 (5)二、广告牌施工 (6)1、生产准备 (6)2、卷管制作 (6)3、广告牌安装 (7)1）. 基础复查和放线。
(8)2）. 安装前的准备工作。
(8)3）、现场组对吊装注意事项： (9)4）、立柱吊装 (9)5）、广告牌骨架现场组装 (9)6）、广告牌骨架与立柱焊接 (10)7）、灯架及其它构件安装 (10)六、施工作业计划 (10)1、人员计划 (10)2 、主要机具计划表主要机具使用计划表 (11)七、施工安全要求 (12)一、概述本广告牌项目为 3 面广告牌，其中 2 面为单面LED纯彩屏面，304 不锈钢包边，一面为1.2mm厚304不锈钢板广告牌。
广告牌上部结构材料采用Q235钢材，钢管柱采用规格Φ1200*14mm悬臂独立柱共一个，居中设置。
钢管主梁采用规格Φ500*14mm钢管共3 根，每根钢管梁均由两段组成，与钢管柱相贯连接。
钢管次梁采用规格350*14mm钢管共 3 根，每根钢管梁均由两段组成，与主梁相贯焊接连接。
竖杆采用H200*150*6*6 钢板共27 根，与钢管次梁连接。
基础采用开然地基柱下扩展基础，基础为C30钢筋混凝土。
浇柱C30 钢筋混凝土短柱与钢管柱连接。
二、编制依据本工程所涉及的主要国家或行业规范、规程、标准、图集等（不限于此）及设计施工蓝图。
《建筑结构荷载规范》（CB50009-2001 ）《钢结构工程施工质量验收规范》（GB50205-2001 ）《建筑钢结构焊接规程》（JGJ81-91 ）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91 ）《钢结构制作工艺规程》（DBJ08-216-95 ）《冷弯薄壁型钢结构技术规范》（GBJ18-87 ）《压型金属板设计施工规程》（YBJ216-88 ）《户外广告设施钢结构技术规程》（CECS14：8 2003）《涂装前钢材表面锈蚀等级和除锈等级》（CB8923)三、施工进度计划本工程工期为40 日历天，有效工期从监理签发的开工通知第二天算起。
广告牌施工方案
（1）画面设计：根据客户需求，设计符合品牌形象的广告画面。
（2）画面制作：采用高清晰度、耐候性强的材料制作广告画面。
（3）画面安装：采用专业设备，确保画面安装平整、牢固。
4.相关配套设施建设
（1）照明系统：根据广告牌的尺寸和位置，选择合适的照明设备，确保广告牌在夜间具有较好的视觉效果。
第2篇
广告牌施工方案
一、项目概述
本广告牌施工项目旨在为客户提供符合法规、质量上乘的户外广告牌。为确保工程顺利进行，保障施工质量，特制定本施工方案。
二、施工目标
1.确保广告牌施工过程合法合规，符合国家和地方相关法律法规。
2.确保广告牌结构安全、稳定，满足设计使用寿命。
3.提高广告牌视觉效果，满足客户品牌宣传需求。
八、售后服务
1.提供广告牌施工质量保证期内的维修、保养服务。
2.设立售后服务热线，及时解决客户问题。
3.定期对广告牌进行检查，确保广告牌安全、稳定运行。
本施工方案旨在合法合规的前提下，为客户提供高质量的广告牌施工服务，助力客户提升品牌形象，拓展市场。施工过程中，我们将严格执行相关法律法规，确保施工安全、顺利进行。感谢客户对我们的信任与支持，期待与您携手共创美好未来。
（3）制定施工计划：根据现场实际情况，制定详细的施工计划，明确施工进度、施工方法、人员配置等。
2.广告牌主体结构施工
（1）基础施工：根据地质条件，选择合适的基础形式，确保广告牌基础的稳定。
（2）主体框架施工：采用符合国家标准的材料，按照设计图纸进行主体框架的搭建。
（3）防腐处理：对主体结构进行防腐处理，提高广告牌的使用寿命。
本广告牌施工方案旨在为客户提供专业、高效、安全、合规的施工服务，助力客户提升品牌形象。我们将严格按照相关法律法规和行业标准，确保施工质量与安全。感谢客户对我们的信任与支持，期待与您携手共创美好未来。
广告牌工程施工设计方案
广告牌工程施工设计方案广告牌工程施工设计方案随着城市化进程的加速，广告牌作为一种有效的宣传工具，越来越受到人们的关注和青睐。
本文将为大家详细介绍广告牌工程施工的设计方案，包括工程施工设计的准备、广告牌的选址和基础施工、结构和材料的选择及安装、以及维护和保养等方面。
一、工程施工设计的准备在广告牌工程施工设计之前，我们需要明确广告牌的用途、位置、尺寸等信息，并根据实际情况进行合理的规划设计。
同时，还需要进行地质勘察、图纸设计、施工组织设计等方面的工作，确保工程施工的顺利进行。
二、广告牌的选址和基础施工广告牌的选址应充分考虑周围环境、人流量、可视性等因素，确保广告牌的宣传效果。
基础施工需要根据地质情况、广告牌的重量、风压等参数进行设计，确保广告牌的稳定性和安全性。
在施工过程中，应注意环境保护，避免对周围环境造成不良影响。
三、结构和材料的选择及安装广告牌的结构和材料应根据广告牌的类型、尺寸、用途等因素进行选择。
例如，大型户外广告牌应选择钢材、铝合金等强度高、耐腐蚀的材料，而室内广告牌则可选用木材、塑料等轻便材料。
在安装过程中，应遵循相关安全规范和技术标准，确保广告牌的稳定性和安全性。
四、维护和保养广告牌的维护和保养对于其使用寿命和宣传效果具有重要意义。
应定期对广告牌进行清洗、加固、更换等方面的维护工作，确保其保持良好的宣传效果。
同时，还应建立完善的保养制度，对广告牌进行定期检查，及时发现并处理问题，避免安全事故的发生。
总之，广告牌工程施工设计是一项系统性的工作，需要综合考虑多种因素。
在实际操作过程中，应注重细节，遵循相关规范和标准，确保广告牌的品质和安全性。
同时，为了达到更好的宣传效果，我们还应在创意、设计、制作等方面进行不断的探索和创新。
此外，随着科技的发展，数字化和智能化的广告牌逐渐成为新的发展趋势。
在未来的设计中，我们可以充分运用这些新技术，提升广告牌的互动性、精准性和环保性，为品牌宣传注入新的活力。
户外广告牌施工组织设计
户外广告牌施工组织设计引言概述：户外广告牌施工组织设计是指在规划和建设户外广告牌时，为了确保施工过程的顺利进行和广告牌的质量和安全，需要进行详细的组织设计。
本文将从施工前的准备工作、施工队伍的组织、施工设备的选择、施工过程的安全措施以及施工后的验收与维护等五个方面，分别进行详细阐述。
一、施工前的准备工作1.1 确定广告牌的位置和尺寸：在施工前，需要根据广告牌的设计要求和周围环境，确定广告牌的最佳位置和尺寸。
1.2 调查勘察：施工前需要进行现场勘察，了解土质、地形、地质等情况，以便合理选择施工方法和设备。
1.3 制定施工计划：根据广告牌的设计要求和施工条件，制定详细的施工计划，包括施工的时间节点、工序和工作量等。
二、施工队伍的组织2.1 人员配备：根据施工计划和广告牌的规模，合理安排施工队伍的人员，包括项目经理、技术人员、施工工人等。
2.2 岗位职责明确：明确每个人员的岗位职责，确保施工过程中各项工作有序进行，减少人员之间的协调成本。
2.3 培训和安全意识教育：对施工队伍进行培训，提高他们的技术水平和安全意识，确保施工过程的质量和安全。
三、施工设备的选择3.1 资源调配：根据施工计划和广告牌的要求，合理调配施工所需的设备资源，包括吊车、挖掘机、钢管等。
3.2 设备检查和维护：在施工前，对所需设备进行检查和维护，确保设备的正常运行，减少施工过程中的故障和延误。
3.3 租赁和购买：根据施工需要，选择合适的设备租赁商或供应商，确保设备的质量和性能符合要求。
四、施工过程的安全措施4.1 安全防护措施：在施工现场设置安全警示标志，划定施工区域，确保施工过程中的安全。
4.2 施工人员的安全培训：对施工人员进行安全培训，教育他们如何正确使用设备和防范施工过程中的安全风险。
4.3 安全监督和检查：设立专门的安全监督岗位，对施工现场进行定期检查和监督，及时发现和解决安全问题。
五、施工后的验收与维护5.1 验收标准和程序：根据广告牌的设计要求，制定详细的验收标准和程序，确保广告牌的质量和效果符合要求。
广告牌工程施工方案(2篇)
第1篇一、项目概述项目名称：XX地区XX路段广告牌工程项目地点：XX地区XX路段项目规模：共计XX块广告牌，包括立柱式、挂板式、框架式等多种形式。
项目周期：预计施工周期为XX个月。
项目目标：确保广告牌施工质量、安全、进度，满足客户需求。
二、施工准备1. 工程组织（1）项目经理：负责全面协调和管理施工现场，确保工程顺利进行。
（2）技术负责人：负责技术指导、质量控制、进度管理等。
（3）施工队伍：选择具有丰富经验的施工队伍，确保施工质量。
2. 施工材料（1）广告牌材料：根据设计要求，选择优质、环保的广告牌材料。
（2）施工工具：准备必要的施工工具，如电焊机、切割机、螺丝刀等。
3. 施工现场（1）施工场地：根据设计要求，确定广告牌安装位置，清理施工现场。
（2）临时设施：搭建施工用临时设施，如办公室、宿舍、食堂等。
（3）安全设施：设置安全警示标志、安全防护设施，确保施工安全。
三、施工工艺1. 立柱式广告牌施工（1）基础施工：根据设计要求，开挖基坑，浇筑混凝土基础。
（2）立柱安装：将立柱放置在基础上，调整水平，焊接固定。
（3）广告牌安装：将广告牌放置在立柱上，调整位置，焊接固定。
2. 挂板式广告牌施工（1）基础施工：根据设计要求，安装预埋件，浇筑混凝土基础。
（2）挂板安装：将挂板放置在预埋件上，调整位置，焊接固定。
（3）广告牌安装：将广告牌放置在挂板上，调整位置，焊接固定。
3. 框架式广告牌施工（1）基础施工：根据设计要求，开挖基坑，浇筑混凝土基础。
（2）框架安装：将框架放置在基础上，调整水平，焊接固定。
（3）广告牌安装：将广告牌放置在框架上，调整位置，焊接固定。
四、质量控制1. 材料质量：严格按照设计要求，选用优质、环保的广告牌材料。
2. 施工质量：严格按照施工规范，确保施工质量。
3. 质量检验：在施工过程中，定期进行质量检验，发现问题及时整改。
4. 质量保证体系：建立健全质量保证体系，确保工程顺利通过验收。
户外广告牌施工方案设计
户外广告牌施工方案一、工程概况：1、广告牌形式：2、牌位规格及面积：3、广告牌垂直高度XXX米。
4、广告牌基础距护栏距离：XXX米。
5、位置描述：XXXXXXXXXXXX二、承包范围：广告牌整体制作（含基础）、及安装施工。
三、基础施工：A、挖坑槽前期准备工作：由甲方做好现场的“三通一平”及绿化物移植工作；收集已有地下管网位置资料，避免对其产生破坏；●乙方工人及机具进入工地会同甲方制订作业区域；❍定位放线，根据定位确定轴线位置用石灰划出基坑（槽）开挖的边线；B、场地开挖：1、本工程施工现场交通不便，确定以人工开挖为主。
2、土方放置及多余土方运输。
3、开挖施工要点遵循先深后浅自上而下，水平分段分层进行，先挖除填土验明深度再下挖粉土至黏土层丈量标高，确认深度。
4、基坑（槽）竣工验收。
C、混凝土基础施工：1、基础截面形式采用台价形，阶梯高度大于300MM清理槽底，然后下300MM碎石垫层料。
2、在基础垫层上放出基础轴线及边线，钢筋工绑扎好基础钢筋，要将地螺栓搭接钢筋校正位置并固定好，检验钢筋。
3、钢筋检验合格后，按线支立预先准备好的模板（模板主要采用体型轻、占地面积小的多层板胶合板，现场制作、安装。
钢管架或角钢焊接支撑加固。
）先将下价模板支好，在支好上阶模板，模板支立要求牢固，避免浇筑混凝土时跑浆、变形。
木模板浇水湿润。
4、采用C20商品混凝土利用输送车直接将混凝土输送到坑槽，由混凝土工人用鼓捣器将混凝土振捣密实，不要漏振。
5、混凝土浇筑完毕后，撒水养护。
达到一定强度后，拆摸、检验、回填土。
6、基坑竣工清洁裸露地面的地螺栓丝口，加注机油后用塑料袋包裹，以防损坏丝口。
地螺栓、护壁设施、法兰等预制构件需在基坑开挖前制作完毕。
材料、构配件、施工机械及劳动力均满足施工要求。
四、钢架施工：立柱现场分段焊接、钢架结构就地焊接，采用人工吊装。
立柱、钢架结构作前期铁红防腐，并对钢架结构焊接法兰角筋板及连接方钢板，焊接完毕清除焊缝药皮，做防腐，合计2遍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
康利商业广场户外广告牌
施
工
方
案
2014年7月
目录
一、 工程概况
二、 施工依据及规
三、 施工准备
四、 原材料控制
五、 施工技术措施
六、 施工中常见的质量检验方法
七、 成品保护
八、 安全文明措施
九、户外广告牌尺寸及材料说明
一、工程概况：
本工程位于康利商业广场南面/西面/北面，本工程工期
30日历天。外墙采用镀锌钢管及户外广告喷绘布制作，因此
质量要求较高、难度较高故编制本施工方案。
二、施工依据及规
1、外墙广告施工图纸
2、施工合同文件
3、《建筑装饰装修工程质量验收规》（GB50210-2001）
4、《建筑工程施工质量验收统一标准》（GB50300-2001）
三、施工准备：
(一)技术准备：
1、签订施工合同，办齐有关手续。
2、组织施工班组按进度计划进场，搭设好临时设施。
3、组织现场施工人员熟悉图纸及相关工程技术交底，全
面了解装饰意图，与建设单位及监理单位进行图纸会审、有
关事宜交涉。
4、及时编制作业计划，认真做好技术交底。
5、按施工进度计划及时组织相关材料进场，做好材料验
收把关工作。
6、复核复测原控制线。
7、敷设临时用电线路，保证施工照明及机械的正常运转。
（二）施工布署：
①现场定位：
1、在未施工之前，要在现场定位，实地复核建筑尺寸，
如发现尺寸上的误差，及时与业主取得联系，商量处理意见。
2、我公司对现场定位尺寸准确性负责。
②安装位置的标准：
1、确定定位标准层
⑴复查建筑物全面方案，选用原土建的定位线为标准，
用铁丝将定位移植至施工界面。
2、标准定位标签位置及移植
⑴标准层设定后，供安装用的标准线须设定，包括水平
线、平面布置线及核对基准层。
⑵安装之前须再次确认标准线正确与否，方可按标准定
位开始设放安装用的标线。
⑶在开始安装前，检查标准线时发现有任何阻碍安装工
作的误差，应立即与相关部门协商校正。
③分格定位线
按定位线进行竖料安装用的分格线，竖料中心线的设定。
⑴平面位置的检查及确认：
在标准层与标准层之前利用铅锤通过一线以检查其按面
的通道线（平面位置线）准确度。
⑵水平线的确认：
利用钢线做准备，用直角尺、水平仪检查核对层间的水
平线移到层外侧表面，再利用钢卷尺测量标准层的距离，核
对其水平线。
四、原材料控制
1、按设计图纸及变更图纸容施工。
2、国标镀锌方管，优质不锈钢及32丝以上广告喷绘布。
五、施工方法及技术措施：
1、型材加工制作：
⑴用于加工型材的设备，机具应能保证加工的精度要求，
所用的量具要能达到测量的精度，而且要定期检定，进行计
量认证。
⑵型材下料前，应对图纸进行认真核对，并对建筑物进
行复测，按实际尺寸对型材下料尺寸进行调整。
⑶进场的型材，必须查验其出厂合格证和产地证书，核
对其型号，检查化学成分和力学性能报告。
⑷加工精度要求：
① 截斜尺寸允许偏差如下表
项 目 允 许 偏 差（mm）
直角截料
长度尺寸l 1.0mm
端头角度a 10´
斜角截料
长度尺寸l 1.0mm
端头角度a 15´
②孔位允许偏差±0.5mm，孔距允许偏差±0.5mm，累计偏
差不大于±1.0mm。
③截斜端头不应有明显加工变形，毛刺不大于0.2mm。
④铆钉用通孔应符合GB1521规定。
⑤沉头螺钉用沉孔应符合GB1522的规定。
⑥圆柱头螺栓用沉孔应符合GB1523规定。
⑦螺栓孔的加工应符合设计要求。
⑸构件中型材装配精度：
① 构件铝型材装配尺寸偏差应符合下表：
② 各相邻构件装配间隙及同一平面高低偏差符合下
表：
项 目 允 许 偏 差（mm）
装配间隙 ≤0.4
同一平面高低差 ≤0.4
⑹其它要求：
型材的装配应牢固，各连接缝要进行可靠的密封处理，
连接采用的自攻螺丝应采用镀锌处理，螺丝不宜尖部突出框
槽，以防局部挤压玻璃而使玻璃破裂。
六、施工中常见的质量检验方法
隐框玻璃幕墙安装的允许偏差和检验方法
项次 项 目 允许偏差
（mm）
检验方法
1 垂直度 高度≤30m 10 用经纬仪检查 30m＜高度≤60m 15
60m＜高度≤90m 20
高度＞90m 25
2 水平度 层高≤3m 3 用水平仪检查
层高＞3m 5
3 平整度 2 用2m靠尺和塞尺检查
4 板材立面垂直度 2 用垂直检测尺检查
5 板材上沿水平度 2
用1m水平尺和钢尺检
查
6 相邻板材角错位 1 用钢尺检查
7 阳角方正 2 用直尺检测检查
8 接逢直线度 3
拉5m线，白足5m拉通
线，用钢直尺检查
9 接逢高低差 1 用钢直尺和塞尺检查
10 接逢宽度 1 用钢尺检查
七、成品保护
㈠保养应按下列要求进行：
1、应根据面积灰尘污染程度，确定清洗的次数各周期，
每年应至少清洗一次，清洗时可选用清水或经过试验的中性
药剂，禁止使用强酸和碱性药剂揩擦表面。
2、清洗外面的机械设备（如清洗机械或吊篮等）应操作
灵活方便，以免擦伤幕墙墙面。
㈡检查与维修应按下列要求进行：
1、当发现螺栓松动应拧紧或焊牢，当发现连接件锈蚀应
除锈补漆；
2、当发现松动、破损应及时修复或更换；
3、当发现密封胶和密封胶条脱落或损坏，应及时修补或
更换；
4、当发现构件及连接损坏，或连接与主体结构的锚固松
动脱落，应及时更换或采取措施加固修复；
5、当五金件有脱落、损坏或功能障碍时，应及时进行更
换和修复；
6、当遇台风、地震、火灾等自然灾害时，灾后应对构件
全面检查，并视操心坏程度进行维修加固。
八、安全文明措施
1、进入施工现场人员必须戴安全帽，安全带。
2、高空现场焊接时，在焊接件的下方应设接火斗。
3、施工中使用的溶剂、密封材料、结构胶等标签应清楚、专
人保管，施工中注意沾有溶剂或胶剂的手不要接触眼睛等，
防止中毒。
4、施工现场应有专职人员进行监督检查，严禁非作业人员随
意出入作业现场。
5、遇有四级以上的大风及大雨，不得进行外侧安装、焊接、
检查、保养和维修工作。
6、工件焊接时，严格遵守焊工操作规程。现场作业时，不得
乱拉电线，闸刀开关要有防护罩，作业结束后要及时切断电
源。
7、工件切割时，应检查皮管是否漏气，切割嘴有无堵塞情况，
发现故障应及时排除。氧气瓶严禁靠近易燃、易爆物品，防
止碰撞和曝晒。确认安全后才能施工作业。
8、加工时应戴防护镜，防止铝屑伤人。
9、在操作过程中，严禁穿拖鞋，敞衣襟，戴围巾手套。
10、注胶时应防止胶液接触脸部、眼睛。
11、注胶场所应严禁烟火。
12、遇有四级以上大风及大雨，不得进行高空幕墙清洗作业。
九、户外广告牌尺寸及材料说明
1、西侧面尺寸：8.3m*5.5m（3块）
2、南侧面尺寸：9.5m*5.8m（3块）
南侧面尺寸：10.67m*10m（1块）
南侧面尺寸：5.95m*4.55m（4块）
南侧面尺寸：3m*6.5m（2块）
南侧面尺寸：4.8m*6.5mm（1块）
3、北侧面尺寸：2.16m*2.78m（1块）
北侧面尺寸：2.9m*3.5m（1块）
北侧面尺寸：6.6m*3.3m（1块）
北侧面尺寸：3.6m*1.9m（3块）
4、东侧面尺寸：10.8m*6m（2块）
东侧面尺寸：6m*3.6m（1块）
