建筑CAD期末考试试卷
江西工程学院2013~2014学年第2学期期末考试卷
学院： 房地产学院 课程名称： 建筑CAD 试卷类型：
A卷
适用范围： 13 级 造价 专业 1~8 班 考试方式： 闭卷 印刷
份数： 600份
题号一二三四五总分
得分
承诺：我将严格遵守考场纪律，并知道考试违纪、作弊的严重
性，承担由此引起的一切后果。
分院 班级 姓名 学号
一、单项选择题（本大题共25小题，每小题2分，共50分）
1. A2图纸的规格为 （ ）
A、297*210 B、420*297 C、594*420 D、840*594
2．Z00M命令在执行过程中改变了（ ）
A、图形的界限范围大小
B、图形的绝对坐标
C、图形在视图中的位置
D、图形在视图中显示的大小
3．按比例改变图形实际大小的命令是：（ ）
A、ＯＦＦＳＥＴ B、ＺＯＯＭ C、ＳＣＡＬＥ D、ＳＴＲＥＴＣＨ
4．移动（Mｏｖｅ）和平移（ｐａｎ）命令是：（ ）
A、都是移动命令，效果一样
B、移动（ｍｏｖｅ）速度快，平移（Ｐａｎ）速度慢
C、移动（ｍｏｖｅ）的对象是视图，平移（Ｐａｎ）的对象是物体
D、移动（ｍｏｖｅ）的对象是物体，平移（Ｐａｎ）的对象是视图
5．改变图形实际位置的命令是：（ ）
A、ＺＯＯＭ B、ＭＯＶＥ C、ＰＡＮ D、 ＯＦＦＳＥＴ
6．下面哪个命令可以对两个对象用圆弧进行连接：（ ）
A、ＦＩＬＬＥＴ B、ＰＥＤＩＴ C、ＣＨＡＭＦＥＲ D、ＡＲＲ
ＡＹ
7．下面哪个对象不可以使用PLINE命令来绘制：（ ）
A、直线 B、圆弧 C、具有宽度的直线 D、椭圆弧
8．下面哪个命令可以将直线、圆、多线段等对象作同心复制，且如果
对象是闭合的图形，则执行该命令后的对象将被放大或缩小：（ ）
A、ＯＦＦＳＥＴ B、MOVE C、ＺＯＯＭ D、ＣＯＰＹ
9．如果想把直线、弧和多线段的端点延长到指定的边界，则应该使用
哪个命令：（ ）
A、ＥＸＴＥＮＤ B、ＰＥＤＩＴ C、ＦＩＬＬＥＴ D、ＡＲＲＡ
Ｙ
10． 命令用于绘制多条相互平行的线，每一条的颜色和线型可以相
同，也可以不同，此命令常用来绘制建筑工程上的墙线：（ ）
A、多段线 B、多线 C、样条曲线 D、直线
11． 命令可以方便地查询指定两点之间的直线长度以及该直线与X
轴的夹角。（ ）
A、点坐标 B、距离 C、面积 D、面域
12． 命令用于绘制指定内外直径的圆环或填充圆。（ ）
A、椭圆 B、圆 C、圆弧 D、圆环
13．AutoCAD 提供的( )命令可以用来查询所选实体的类型、所属图层
空间等
特性参数。（ ）
A、【距离】(Dist) B、【列表】(List) C、【时间】(Time) D、
【状态】(Status)
14．下面哪个命令可以绘制正方形，且每一条边都是单独的线对象：（
）
A、ＰＯＬＹＬＩＮＥ B、ＬＩＮＥ C、ＲＥＣＴＡＮＧＬＥ D、
ＰＯＬＹＧＯＮ
15．多行文本标注命令是：（ )
A、ＴＥＸＴ B、ＭＴＥＸＴ C、ＱＴＥＸＴ D） ＷＴＥＸＴ
16． 命令用于创建平行于所选对象或平行于两尺寸界线源点连线的
直线型尺寸。( )
A、对齐标注 B、快速标注 C、连续标注 D、线性标注
17．用下面哪个命令可以创建图块，且只能在当前图形文件中调用，
而不能在其他图形中调用 ( )
A、ＢＬＯＣＫ B、ＷＢＬＯＣＫ C、 ＥＸＰＬＯＤＥ D、Ｍ
ＢＬＯＣＫ
18．可以利用以下那种方法来调用命令：( )
A、在命令状态行输入命令 B、单击工具栏上的按钮
C、选择下拉菜单中的菜单项 D、三者均可
19．哪个功能健可以进入文本窗口？( )
A、功能键Ｆ１ B、功能键Ｆ２ C、功能键Ｆ３ D、功能键Ｆ４
20．重新执行上一个命令的最快方法是：( )
A、按ＥＮＴＥＲ键 或按空格键 B、按shift建 C、按ＥＳＣ键
D、 按Ｆ１键
21．下列对象执行[OFFSET]命令后，大小和形状保持不变的是( )。
A、椭圆 B、圆 C、圆弧 D、直线
22． 用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用
_____命令相同。( )
A、PAN B、MOVE C、SCALE D、COPY
23．定数等分点用 命令 ( )
A、MEASURE B、DIVIDE C、DIST D、LIST
24．使用 命令来创建文字样式。 ( ）
A.MT B .STYLE C. TS D.TEXT
25．既可以绘制直线，又可以绘制曲线的命令是： （ ）
A、样条曲线 B、多线 C、多段（义）线 D、构造线
二、填空题(每题只有一个选项是正确的，本大题共15小题，每小题2
分，共30分)
26．
直线命令 简称 ；
27． 画圆命令 简称 ；
28． 多线命令 简称 ；
29． 构造线命令 简称 ；
30． 正多边形命令 简称 ；
31． 填充命令 简称 ；
32． 圆环命令 简称 ；
33． 复制命令 简称 ；
34． 镜像命令 简称 ；
35． 偏移命令 简称 ；
36． 旋转命令 简称 ；
37． 阵列命令 简称 ；
38． 移动命令 简称 ；
39． 删除命令 简称 ；
40． 修剪命令 简称 ；
三、简答题(每空2分，共20分)
A
41．已知图右,有命令行如下所示，结果应为（ ）
命令: rec
A
RECTANG
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：(在屏幕
上捕捉A点)
A
A
A
A
指定另一个角点或 [尺寸(D)]: @297,-210
A、 B、 C、 D、
42．已知图右，为画出任意三角形的内切圆，应使用 方式 ( )
A、圆心、半径 B、圆心、直径
C、相切、相切、半径 D、相切、相切、相切
43.完成下列操作：（绘制下图）
命令: PLINE
指定起点:
//选择起点E
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
//设置
线宽
指定起点宽度 <2.0000>:
指定端点宽度 <10.0000>:
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @0,800
//指定下一点F
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: W
指定起点宽度 <10.0000>: 0
指定端点宽度 <0.0000>:
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
//转换画弧
指定圆弧的端点或
[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点
(S)/放弃(U)/宽度(W)]: A
指定包含角:
指定圆弧的端点或 [圆心(CE)/半径(R)]:
指定圆弧的半径: 800
指定圆弧的弦方向 <90>:
指定圆弧的端点：
//指定端H
完整版建筑CAD期末试题答案
建筑CAD期末考试试卷班级学号姓名一、填空题〔每空2分，共20分〕1 、用天正建筑软件绘图时，我们可以通过ctrl+ 快捷键调出你需要的工具栏。
2、AutoCAD文件扩展名为.dwg3、A4图纸的大小是:___420,297__A1图纸的大小是:_841,594___。
4、柱子的种类主要有标准柱、角柱、构造柱、异形柱。
5、墙基线是墙体的定位线，通常位于墙体内部并与基线重合，但必要时也可以在墙体外部，墙体的两条边线就是依据基线按左右宽度确定的。
6、CAD中创立文字时圆的直径用%%C 快捷键表示。
7、翻开正交按钮时，只会画出两种线，即水平线、竖直线。
二、单项选择题〔每题2分，共30分〕1、移动圆对象，使其圆心移动到直线中点，需要应用：〔〕A、正交B、捕捉C、栅格D、对象捕捉2、不能应用修剪命令“trim〞进展修剪的对象是：〔〕A、圆弧B、圆C、直线D、文字3、设置点样式在下面哪个菜单下：〔〕A、文件B、格式C、编辑D、标注4当丧失了下拉菜单，可以用下面哪一个命令重新加载标准菜单： CA、NEWB、OPENC、MENU √D、LOAD 5在十字光标处被调用的菜单，称为： CA、鼠标菜单B、十字穿插线菜单C、快捷菜单√D、此处不出现菜单6可以利用以下那种方法来调用命令： DA、选择下拉菜单中的菜单项B、单击工具栏上的按钮C、在命令状态行输入命令D、三者均可√7取消命令执行的键是： BA、按ESC键√B、按鼠标右键C、按ENTER键D、按FI键8 当前图层〔〕被关闭，〔〕被冻结： DA、不能，可以B、不能，不能C、可以，可以D、可以，不能√9下面哪个层的名称不能被修改或删除： BA、标准层B、０层√C、未命名的层D、缺省的层10 应用相切、相切、相切方式画圆时： CA、相切的对象必须是直线B、从下拉菜单激活画圆命令。
C、不需要指定圆的半径和圆心。
√D、不需要指定圆心但要输人圆的半径。
11〔〕对象执行[倒角]命令无效。
建筑CAD专项期末考试A
建筑CAD专项期末考试A1、命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：［单选题］*A、直线B、多段线正确答案）C、多线D、样条曲线2、在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和［单选题］*A、建筑结构图B、建筑截面图C、建筑详图（正确答案）D、建筑给排水图3、通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是［单选题］*A、长对正，高相等，宽平齐B、长相等，高平齐，宽对正C、长平齐，高对正，宽相等D、长对正，高平齐，宽相等正确答案）4、使用publish命令发布建筑工程图纸到DWF文件时，如果文件中不包含图层和块的信息，需要在“发布选项…”中的（）里设置［单选题］*A、常规DWF选项B、DWF信息选项C、DWF数据选项正确答案）D、DWF文件选项5、建筑平面图中作为轴线的构造线（线型为“ISO dash do巧，无论怎样缩放，都体现不出该对象为点划线，可能造成这种现象的原因是［单选题］*A、构造线不能够设置线型，改为直线即可B、对象的线型只有在图层中设置才有效C、全局线型比例因子太大或太小（正确答案）D、着色模式改为“二维线框”6、在建筑平面图中标注数值0120、±120时需要输入的字符代码是［单选题］*A、%%ul20, %%cl20B、%%ol20, %%ul20C、%%cl20, %%pl20（正确答案）D、%%dl20, %%ul207、对建筑图进行标注，当标注线与图线重合时，可以省略的标注内容是［单选题］*A、尺寸线B、尺寸界线（正确答案）C、箭头标记D、尺寸数字8、下列关于标高标注说法错误的是［单选题］*A、标高是标注建筑物高度的一种尺寸标注形式B、标图包括相对标图和绝对标图两种C、建筑物底层地坪高度是相对标高的零点D、标高数字一般保留四位小数正确答案）9、建筑总平面图中标注的尺寸以（）为单位，一般标注到小数点后（）位；其它建筑图样（平、立、剖面）中所标注的尺寸则以（）为单位；标高都以（）为单位。
建筑CAD学习通课后章节答案期末考试题库2023年
建筑CAD学习通课后章节答案期末考试题库2023年1.绘制正多边形的快捷命令是（）参考答案:POL2.用直线命令绘制下面的AB直线，若确定了起点A，再指定下一点B时要输入的坐标是@1000<500。
参考答案:错3.若要绘制下面的图形（矩形和椭圆中心点重合），不标注尺寸。
已经绘制了下面图形，绘制中间的椭圆时发出EL命令后，先要确定绘制方式为中心点方式，应该输入（）后继续绘制。
参考答案:C4.绘制圆的快捷命令是（）参考答案:C5.要绘制一根长500与水平方向夹角为40°的斜线，在绘制时使用L命令绘制直线后已经拾取了直线的第一点，则确定下一点时应输入坐标@500<40。
参考答案:对6.下面( )是相对直角坐标参考答案:@20,107.绘制长轴X为120短轴Y为100的椭圆时，若先指定了中心点，确定X轴端点和Y轴端点的长度分别为（）。
参考答案:60和508.要绘制左图（B点是圆的切线的切点），若已经画好了中图，再发出画直线命令L，捕捉到A点后，再要捕捉切点B，则要输入TAN后动态来捕捉左上圆的切点。
参考答案:对9.绘制椭圆的快捷命令是（）参考答案:EL10.修剪的快捷命令是（）参考答案:TR11.比例尺是三棱柱形的,按比例画图时,应使用比例尺,它的作用是:( )参考答案:按比例进行尺寸度量12.在AutoCAD中使用zoom命令时,如果在命令行中输入“0.5x”则表示( )。
参考答案:以当前显示图形的一半尺寸显示图形13.在房屋建筑中,勒脚的作用:( )参考答案:保护房屋墙身不受侵蚀14.绘制工程图应使用制图标准中规定的幅面尺寸,其中A2幅面的尺寸为:( )参考答案:420x59415.在十字光标处被调用的菜单,称为:( )参考答案:快捷菜单16.如果将增量角设置为45°,那么可以引出( )。
参考答案:90°的极轴追踪矢量17.不能使用FILL命令进行填充的图形有()。

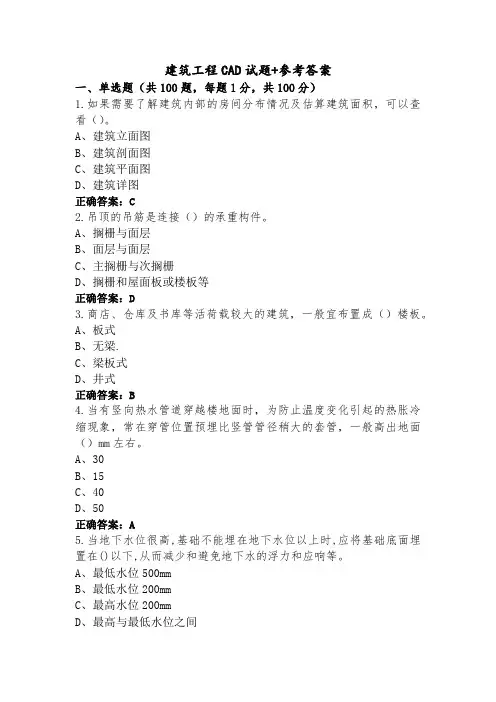

建筑工程CAD试题+参考答案
建筑工程CAD试题+参考答案一、单选题（共100题，每题1分，共100分）1.如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。
A、建筑立面图B、建筑剖面图C、建筑平面图D、建筑详图正确答案：C2.吊顶的吊筋是连接（）的承重构件。
A、搁栅与面层B、面层与面层C、主搁栅与次搁栅D、搁栅和屋面板或楼板等正确答案：D3.商店、仓库及书库等活荷载较大的建筑，一般宜布置成（）楼板。
A、板式B、无梁.C、梁板式D、井式正确答案：B4.当有竖向热水管道穿越楼地面时，为防止温度变化引起的热胀冷缩现象，常在穿管位置预埋比竖管管径稍大的套管，一般高出地面（）mm左右。
A、30B、15C、40D、50正确答案：A5.当地下水位很高,基础不能埋在地下水位以上时,应将基础底面埋置在()以下,从而减少和避免地下水的浮力和应响等。
A、最低水位500mmB、最低水位200mmC、最高水位200mmD、最高与最低水位之间正确答案：D6.建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。
A、房屋水平方向的总长.总宽B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋外墙的墙段及门窗洞口尺寸D、房屋的开间.进深正确答案：C7.空斗墙一般适用于（）等场合。
Ⅰ.建筑物常受振动荷载Ⅱ.地基土质较坚硬Ⅲ.门窗洞口尺寸较小Ⅳ.建筑层数较多A、ⅢⅣB、ⅡⅢC、ⅠⅡⅢⅣD、ⅠⅢ正确答案：A8.防火规范规定防建设两个门的条件是()。
A、房间面积大于50平方米.人数多于50人。
B、房间面积大于50平方米.人数多于60人。
C、房间面积大于60平方米.人数多于60人。
D、房间面积大于60平方米.人数多于50人。
正确答案：D9.在地震区设置伸缩缝时，必须满足（）的设置要求。
A、防震缝B、伸缩缝C、沉降缝正确答案：A10.按所用材料和受力特点，基础分为刚性和柔性两类，()属于刚性基础。
A、钢筋混凝土板式基础和条形基础B、钢筋混凝土条形基础和砖基础C、砖基础和混凝土基础D、钢筋混凝土板式基础和砖基础正确答案：C11.民用建筑楼地面踢脚线高度一般为（）A、80mm～100mmB、100mm～180mmC、100mm-150mmD、100mm～120mm正确答案：C12.下列陈述正确的是（）。
cad试题建筑图试题及答案
cad试题建筑图试题及答案CAD试题建筑图试题及答案1. 选择题(1) CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A(2) 在CAD中，以下哪个工具用于创建圆弧？A. ARCB. CIRCLEC. LINED. SPLINE答案：A2. 填空题(1) 在CAD中，使用____命令可以创建多段线。
答案：POLYLINE(2) 当需要修改CAD图纸中的文本时，可以使用____命令。
答案：DDEDIT3. 判断题(1) CAD软件中的“图层”功能允许用户在同一图纸上创建不同的绘图环境。
答案：正确(2) 在CAD中，使用“复制”命令可以复制对象，但无法复制图层属性。
答案：错误4. 简答题(1) 描述在CAD中如何创建一个新的图层。
答案：在CAD中创建新图层的步骤如下：- 打开CAD软件。
- 点击“图层属性管理器”按钮或输入LAYER命令。
- 在图层属性管理器中点击“新建”按钮。
- 输入新图层的名称。
- 设置新图层的颜色、线型、线宽等属性。
- 点击“确定”保存新图层。
(2) 解释CAD中的“块”是什么，并说明如何插入一个块。
答案：在CAD中，“块”是一种可以将多个对象组合成一个单一对象的功能，便于重复使用和统一管理。
插入块的步骤如下：- 首先创建并定义一个块。
- 使用“插入”命令或输入INSERT。
- 在弹出的对话框中选择要插入的块。
- 指定插入点、缩放比例和旋转角度。
- 点击“确定”完成插入。
5. 绘图题(1) 根据以下尺寸绘制一个简单的建筑平面图：- 房间A：长4米，宽3米。
- 房间B：长5米，宽4米。
- 走廊：宽1.5米，连接房间A和B。
答案：（此处应附上绘制好的建筑平面图）(2) 绘制一个矩形，尺寸为长10米，宽6米，并在矩形内部绘制一个圆，圆心位于矩形中心，半径为2米。
答案：（此处应附上绘制好的图形）注意：以上试题及答案仅供参考，实际考试内容和格式可能有所不同。
建筑cad试题及答案大全
建筑cad试题及答案大全建筑CAD试题及答案大全一、单项选择题1. CAD的全称是（）A. Computer Aided DesignB. Computer Aided DrawingC. Computer Aided DevelopmentD. Computer Aided Display答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？（）A. LINEB. CIRCLEC. ARCD. SPLINE答案：A3. 在建筑CAD中，尺寸标注的精度通常至少是多少？（）A. 1 mmB. 1 cmC. 1 dmD. 1 m答案：B4. AutoCAD中，使用哪个命令可以快速选择具有相同属性的对象？（）A. SELECTB. FILTERC. FINDD. QUERY答案：B5. 在建筑CAD图纸中，比例尺的作用是什么？（）A. 调整图纸大小B. 显示实际尺寸C. 计算面积D. 美观图纸答案：B二、多项选择题1. 在AutoCAD中，以下哪些工具用于修改对象？（）A. MOVEB. COPYC. ARRAYD. TRIM答案：A, B, C, D2. 建筑CAD图纸中可能包含哪些类型的信息？（）A. 建筑平面图B. 建筑立面图C. 建筑剖面图D. 建筑材料列表答案：A, B, C, D三、判断题1. 在CAD中，所有的图形对象都必须是闭合的。
（）答案：错误2. 使用CAD软件可以提高设计效率和准确性。
（）答案：正确3. 在建筑CAD中，图层管理对于组织图纸非常重要。
（）答案：正确四、简答题1. 简述CAD在建筑设计中的作用。
答：CAD（计算机辅助设计）在建筑设计中的作用包括提高设计效率、精确表达设计意图、便于修改和更新设计、便于图纸的存档和共享等。
2. 解释什么是建筑CAD中的图层，并说明其重要性。
答：图层是建筑CAD中用于组织和管理图纸中不同类型信息的工具。
每个图层可以包含不同类型的图形对象，如墙体、门窗、标注等。
建筑cad考试试题
建筑cad考试试题建筑CAD（计算机辅助设计）考试试题通常包括理论知识和实际操作技能两个部分。
以下是一套模拟试题的示例：一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. POLYLINE2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 图块3. 在AutoCAD中，若要将一个对象复制到另一个位置，应使用以下哪个命令？A. MOVEB. COPYC. OFFSETD. ARRAY4. 以下哪个不是AutoCAD中的对象捕捉方式？A. 端点B. 中点C. 交点D. 填充5. 在AutoCAD中，若要修改对象的属性，可以使用以下哪个命令？A. PROPERTIESB. CHANGEC. MODIFYD. ATTRIB...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 简述AutoCAD中“块”的概念及其在建筑设计中的作用。
2. 解释AutoCAD中“尺寸标注”的重要性，并列举至少三种常用的尺寸标注类型。
三、绘图题（每题30分，共30分）根据所给平面图，使用AutoCAD软件绘制以下建筑平面图。
注意使用合适的图层、线型和尺寸标注。
（此处应附上平面图样例，考生根据样例进行绘制）四、综合应用题（每题30分，共30分）1. 描述在AutoCAD中如何创建一个包含多个房间的建筑平面图，包括墙体、门窗、家具等元素。
2. 假设你已经完成了一个建筑平面图的绘制，现在需要将其打印出来。
请列出打印前的检查清单，并说明每一项检查的目的。
请注意，以上内容仅为模拟试题示例，实际考试内容和形式可能有所不同。
考生应根据具体的考试大纲和要求进行准备。
祝考试顺利！。
《建筑CAD》期末考试试题(A卷)附答案
2011--2012学年第一学期《建筑CAD 》期末考试试题（A卷）姓名：班级: 学号：成绩：年12月一、选择题（每小题4分，共20分）1、多线的设置在哪个菜单：（C）A、插入B、视图C、格式D、绘图2、重复上一次操作的快捷键是：（B）A、escB、空格键C、shiftD、以上都不正确3、延伸命令的操作顺序是: （A）A、点击延伸工具-选择延伸位置-enter-选择延伸对象B、点击延伸工具-选择延伸位置-选择延伸对象C、点击延伸工具-选择延伸对象-选择延伸位置D、以上都不正确4、以下哪个不是CIRCLE命令过程中的选项（A）A、起点、圆心、端点B、三点C、两点D、相切、相切、半径5、环形阵列是指把对象绕阵列中心等角度均匀分布，以下哪个不是决定环形阵列的主要参数（B）A、阵列中心B、阵列角度C、项目总数D、填充角度二、填空题（每小题5分，共20分）1、相对直角坐标@x,y ，绝对直角坐标@x,y ，极坐标ρ<ф，相对极坐标@ρ<ф。
2、在AutoCAD中尺寸比例为1时，某尺寸标注的尺寸数字是100，改尺寸比例因子为2后，尺寸数字100变为200 。
3、AutoCAD一共有三种常用的方式启动命令:菜单启动、工具栏启动、命令启动。
4、阵列复制对象分为矩形阵列和环形阵列两种。
三、简答题（每小题5分，共5分）1、直线线宽是等宽线，多段线线宽除等宽外，可绘制成变宽线(见附图)，用子命令W(线宽)来指定每一段线的起始端和末端宽度。
2、多段线画出的图形是连续的，即是一个整体。
四、画图题（共50分）采用采用AutoCAD2004软件，绘制下面的建筑施工图。
要求：（1）采用1：1比例绘图。
（2）设置墙、柱、门窗楼梯、轴线、标注等图层。
（3）绘图过程中合理设置线型，文本和标注样式以及文字高度。
（4）图面清晰，完整。
（5）标题栏内容准确，图框正确。
(完整版)建筑CAD期末考试试卷
江西工程学院2013~2014学年第2学期期末考试卷学院： 房地产学院 课程名称： 建筑CAD 试卷类型： A 卷 适用范围： 13 级 造价 专业 1~8 班 考试方式： 闭卷 印刷份数： 600份1. A2图纸的规格为 （ ）A 、297*210B 、420*297C 、594*420D 、840*594 2．Z00M 命令在执行过程中改变了（ ） A 、图形的界限范围大小 B 、图形的绝对坐标 C 、图形在视图中的位置 D 、图形在视图中显示的大小3．按比例改变图形实际大小的命令是：（ ）A 、ＯＦＦＳＥＴB 、ＺＯＯＭC 、ＳＣＡＬＥD 、ＳＴＲＥＴＣＨ 4．移动（M ｏｖｅ）和平移（ｐａｎ）命令是：（ ） A 、都是移动命令，效果一样B 、移动（ｍｏｖｅ）速度快，平移（Ｐａｎ）速度慢C 、移动（ｍｏｖｅ）的对象是视图，平移（Ｐａｎ）的对象是物体D 、移动（ｍｏｖｅ）的对象是物体，平移（Ｐａｎ）的对象是视图 5．改变图形实际位置的命令是：（ ）A 、ＺＯＯＭB 、ＭＯＶＥC 、ＰＡＮD 、 ＯＦＦＳＥＴ 6．下面哪个命令可以对两个对象用圆弧进行连接：（ ）A 、ＦＩＬＬＥＴB 、ＰＥＤＩＴC 、ＣＨＡＭＦＥＲD 、ＡＲＲＡＹ 7．下面哪个对象不可以使用PLINE 命令来绘制：（ ） A 、直线 B 、圆弧 C 、具有宽度的直线 D 、椭圆弧8．下面哪个命令可以将直线、圆、多线段等对象作同心复制，且如果对象是闭合的图形，则执行该命令后的对象将被放大或缩小：（ ）A 、ＯＦＦＳＥＴB 、MOVEC 、ＺＯＯＭD 、ＣＯＰＹ9．如果想把直线、弧和多线段的端点延长到指定的边界，则应该使用哪个命令：（ ） A 、ＥＸＴＥＮＤ B 、ＰＥＤＩＴ C 、ＦＩＬＬＥＴ D 、ＡＲＲＡＹ10． 命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：（ ） A 、多段线 B 、多线 C 、样条曲线 D 、直线11． 命令可以方便地查询指定两点之间的直线长度以及该直线与X 轴的夹角。
cad期末考试题及答案A卷
cad期末考试题及答案A卷一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. LINEC. RECTANGLED. ELLIPSE答案：A3. 如何在CAD中创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ARC答案：A4. 在CAD中，哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. LINED. ELLIPSE答案：A5. 如何在CAD中创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ARC答案：A6. CAD中，哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. LINE答案：A7. 在CAD中，哪个命令用于创建点？A. POINTB. LINEC. CIRCLED. ELLIPSE答案：A8. 如何在CAD中创建样条曲线？A. SPLINEB. LINEC. CIRCLED. ELLIPSE答案：A9. 在CAD中，哪个命令用于创建多段线？A. POLYLINEB. LINEC. CIRCLED. ELLIPSE答案：A10. CAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. LINED. CIRCLE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以测量两点之间的距离。
答案：DISTANCE2. 要修改CAD图纸中的图形属性，可以使用________命令。
答案：PROPERTIES3. 在CAD中，________命令允许用户创建具有特定厚度的实体。
答案：EXTRUDE4. 为了在CAD中创建一个矩形区域，可以使用________命令。
答案：RECTANGLE5. 在CAD中，________命令用于创建具有特定半径的圆形。
