人教版九年级物理第16章《电压 电阻》第三节电阻同步练习 含答案
人教版九年级物理第16章《电压 电阻》第三节电阻同步练习 含答案
1.下列说法中正确的是( )
A.
横截面积越小的导体电阻越大
B.
负电荷定向移动的方向与电流方向相反
C.
额定功率越大的用电器，正常工作时消耗的电能越多
D.
家中同时使用的电器越多，家庭电路中总电流就越小
2. 小明家装修房屋需要购买导线,关于导线种类的选择,最恰当的是( )
A. 强度大的铁丝 B. 细小价格较便宜的铝丝
C. 粗一点的铜丝 D. 性能稳定的镍铬合金丝
3．在超导体研究领域，我国取得了令人瞩目的成就，关于超导状态下的超导体，下列说法中错误的是( )
A．超导体的电阻为零
B．使用超导体制成的导线将降低远距离输电线中的电能损耗
C．超导体适合制作滑动变阻器中的电阻丝
D．超导体适合制作电动机的线圈
4．关于材料的性质及其应用，下列说法错误的是( )
A．有的半导体对光比较敏感，可以用来制造光敏电阻
B．铜的导电性较好，可以用来制造保险丝
C．金刚石的硬度比较大，可以用来做钻头
D．超导材料在低于临界温度时电阻为零，将来可用于远距离输电
5．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是( )
A．当导体两端电压和通过导体的电流为零时，导体的电阻为零
B．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
C．电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零
D．电阻是导体本身的一种性质，与电压和电流无关
6. 当温度降到一定程度时，某些物质的电阻会变为零，这种物质叫超导体。下列物体可以用超导体来制作的是
( )
A．家用保险丝 B．白炽灯泡的灯丝 C．电炉的电热丝 D．输电导线
7. 物理概念是物理知识的重要组成部分，下列对物理概念的理解中正确的是( )
A.
温度越高的物体内能一定越大
B.
只有正电荷定向移动才能形成电流
C.
电功率越大的用电器，电流做功越多
D.
电阻是导体的性质与电压和电流无关
8. 小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其他器材足够，
如果要他完成下面的实验探究活动，不可能完成的是( )
A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系
9
.电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一
定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
(1)
其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越
______
的规律。
(2)
以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下
两部分，设上部分电阻为𝑅1，下部分电阻为𝑅2，结构可等效为如图所示电路，电源电
压不变。当触摸点在竖直方向移动时，若测得𝑅2两端电压增大，则可知𝑅2阻值______，触摸点P到屏下端的距
离______(以上两空选填“增大”、“减小”或不变）
10. 导体的电阻与导体的长度、横截面积和材料等因素有关、如图的甲、乙两图对比,反映了导体的电阻与
有关;乙、丙两图对比,反映了导体的电阻与 有关
、
11．农村电网改造过程中，将细导线换成粗导线。这种方法是通过增大导体的横截面积来_________电阻。导体
电阻不仅与导体材料和横截面积有关，还与_________有关。
12．节能与环保在“两型”社会的建设中起着重要作用． 在电厂发电、输送电力、贮存电力等方面若能采用超
导材料，就能大大降低由于电阻引起的电能损耗． 超导材料就是在温度很低时，电阻变为 ．
13．导体的电阻是导体本身的一种性质，它的大小决定于导体的 、 和横截面积，
还与导体的温度有关。
14．在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．
实验室提供了4根电阻丝，其规格、材料如下表所示．
编号 材料 长度/m 横截面积
/mm2
A
镍铬合金 0.5 0.5
B
镍铬合金 1.0 0.5
C
镍铬合金 0.5 1.0
D
锰铜合金 0.5 0.5
按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察
来比较导体电阻的大小．
为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．
分别将A和D两电阻丝接入图17电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度
和横截面积相同时，导体电阻跟 有关．
要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接
和示数下图所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差 ，解决这一问题的措
施是 ．
15．某物理兴趣小组学习了导体电阻的知识后，对“食盐水溶液的导电性能与什么因素有关”提出了以下猜想：
①食盐水溶液的导电性能与溶液的浓度有关；
②食盐水溶液的导电性能与溶液的质量有关；
③食盐水溶液的导电性能与溶液中两点间的距离有关。
为了验证猜想，他们设计了如图1所示的装置，将电路中的a、b两金属片分别插入如图2甲、乙、丙、丁溶液
中所示的位置(金属片a、b每次插入溶液中的深度都相同)进行探究：
(1)在连接电路时，开关必须____，本实验电路中接入电阻R0的目的是____。
(2)食盐水溶液的导电性能可以由 来判断。
(3)将金属片a、b分别插入如图2甲、乙所示位置可探究猜想____(选填序号)，为了探究猜想②应将金属片a、
b
分别插入 两图所示位置。
(4)将金属片a、b分别插入如图2乙、丁所示位置，若I乙≠I丁，由此可得到的结论
是 。
答案
1、B
2、C
3、C
4、B
5、D
6、D
7、D
8、C
9、大 增大 增大
【解析】解：(1)在材料、横截面积一定时，导体的长度越长，导体的电阻就越大。
(2)当𝑅
2两端电压增大时，由串联电路电流和电压的规律可知，𝑅2的电阻在变大，从电路图可以看出𝑅2
的电阻
变大应该是远离屏的下端。
故答案为：大；增大；增大。
(1)从影响电阻大小的因素可以知道，在材料、横截面积一定时，导体的电阻与导体的长度有关。
(2)从电路图可知，𝑅1𝑅
2
串联，电流相等，根据公式𝑈=𝐼𝑅可知，电阻越大，电阻两端的电压越大。从电路图
可以看出𝑅2的电阻变化与屏下端的距离的关系。
本题考查欧姆定律的应用和影响电阻大小的因素，要知道影响电阻大小的因素是导体的材料、长度、横截面积
和温度，难点是对电路图的正确分析。
10、 横截面积 长度
11、减小 长度
12、0
13、材料 长度
14、电流表示数 AB 导体的材料 偏大；电流表改用小量程
15、(1) 断开 保护电路
(2) 电流表示数的大小
(3) ① 甲、丙
(4) 食盐水溶液的导电性能与溶液中两点间的距离有关
九年级物理全册第十六章电压电阻必练题总结(带答案)
九年级物理全册第十六章电压电阻必练题总结单选题1、如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）A．灯泡L1亮度变亮，L2亮度不变B．灯泡L1亮度变亮，L2亮度变暗C．灯泡L1亮度不变，L2亮度变亮D．灯泡L1亮度变暗，L2亮度变亮答案：D由电路图可知，L2和滑动变阻器并联，然后再和L1串联，开关在干路上；滑动变阻器滑片向右滑动的过程中，L2电阻不变，滑动变阻器接入电路的阻值逐渐按增大，由并联电阻的总阻值计算公式可知，两个电阻并联后，其中任一电阻增大，总阻值也增大，即滑动变阻器滑片向右滑动时，L2和滑动变阻器并联的总阻值逐渐增大；L1阻值不变，电源电压不变，根据串联电路分压原理可知，L2两端电压增大，L2变亮，L1两端电压减小，L1变暗，故ABC错误，D正确。
故选D。
2、如图所示，闭合开关S后，电压表V1和V2的示数分别为2.7V和3V，则电压表V的示数是（）A．0.3V B．3V C．2.7V D．5.7V答案：D由题图知，灯泡L1、灯泡L2、电源和开关组成串联电路，电压表V1测量灯泡L2两端的电压，电压表V2测量灯泡L1两端的电压，电压表V测量灯泡L1、灯泡L2串联后的电压，由串联电路中电压特点可知电压表V的示数为电压表V1和V2的示数之和，即为5.7V，故D符合题意，ABC不符合题意。
故选D。
3、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G 接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路答案：B将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
4、小伟和小刚很喜欢做电学实验，利用课间时间他们连接了如下电路图，可是闭合开关后一灯亮一灯不亮，电压表没有示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮，电流表示数发生变化，但电压表依然没有示数，若故障只发生在某一处，你帮他们分析可能是（）A．灯泡L1发生了短路B．灯泡L2发生了短路C．灯泡L1的灯丝断路了D．灯泡L2的灯丝断路了答案：A由电路图可知，此电路为串联电路，电流表测电路中电流，电压表测灯泡L1两端的电压；AC．闭合开关后电流表有示数，说明电路为通路，一灯亮一灯不亮，电压表没有示数，说明电压表所在处有故障；若灯泡L1断路，则电压表串联在电路中，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表将有示数，电流表的示数将不会变化，所以灯泡L1不可能断路；若灯泡L1短路，则电压表无示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表无示数，电流表的示数会变化，故A符合题意，C不符合题意；B．若灯泡L2发生了短路，且故障只发生在某一处，则闭合开关后，灯泡L1亮，灯泡L2不亮，电压表和电流表均有示数，故B不符合题意；D．若灯泡L2的灯丝断了，且故障只发生在某一处，则闭合开关后，电路为断路，灯泡L1不亮，灯泡L2不亮，电压表和电流表均没有示数，故D不符合题意。
九年级物理全一册第十六章《电压电阻》测试卷-人教版(含答案)
九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）一．选择题1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（）A．L1两端电压为2.2VB．电源与L1两端电压之和为3.8V C．电压表测L1两端电压D．L2两端电压为2.2V2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（）A．2V B．4V C．6V D．10V3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1：2D．当S断开后，电压表示数为4.5V4．下列几种估值中符合实际情况的是（）A．一节新干电池电压2V B．对人体的安全电压为36VC．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小7．下列关于教室中的一些估测数据最接近实际的是（）A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10ΩC．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A8．人们的生活离不开电。
为了安全用电，我们应对生活中的一些“电”常识有所了解。
下列有关常见电压值的表述中错误的是（）A．一节新干电池的电压是1.5V B．我国家庭电路的电压是220VC．手机锂电池的电压约是3.6V D．对人体安全的电压是不低于36V9．下列关于说法正确的是（）A．电路中有电压一定有电流B．电路中有持续电流，两端不一定有电压C．电压是电路中形成电流的原因D．导体容易导电，是因为导体内有大量的电子10．如图，当开关S闭合后，下列说法正确的是（）A．灯泡L与电阻R串联B．电压表测量电阻R两端电压C．电流表测量电阻R和灯泡L的电流之和D．通过灯泡L和电阻R的电流一定不相等11．如图甲所示，当电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A．0.9V，4.5V B．3.6V，0.9V C．4.5V，0.9V D．0.9V，3.6V12．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。
16.3-人教版九年级上册物理第十六章《电压-电阻》电阻-专题训练含答案及解析
简单1、下列单位中，不是电阻单位的是（）A．ΩB．V C．kΩD．MΩ【分析】据课本的基本知识可知，电阻的单位有Ω、kΩ、MΩ，据此分析即可判断．【解答】据课本知识可知，电阻的单位有Ω、kΩ、MΩ，故ACD是电阻的单位但不符合题意；而V是电压的单位，故B符合题意．故选B．2、有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大？（）A．导体1的电阻大B．导体2的电阻大C．两段导体的电阻一样大D．无法判断3、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是R2，则（）A．R1＞R2B．R1＝R2C．R1＜R2D．不能确定【分析】考查影响电阻大小的因素，在导体材料、长度、横截面积不变时，导体温度改变，其电阻值也会改变，且导体电阻随温度升高而变大．【解答】灯泡灯丝的材料、长度、横截面积不变，其在不工作时，灯丝的温度较低，即电阻较小；当在正常发光时，灯丝的温度很高，即其电阻变大．故选C．4、将一段金属丝拉长之后，下列哪个物理量会发生变化（）A．比热容B．密度C．熔点D．电阻【分析】比热容和密度都是物质的特性，不随物质的形状而改变．金属丝的熔点不随物质的形状而改变．影响电阻的因素有：材料、长度、横截面积和温度有关．【解答】将一段金属丝拉长之后只是形状面改变．比热容和密度都是物质的特性，不随物质的形状而改变．故AB错误．金属丝的熔点不随物质的形状而改变．故C错误．将一段金属丝拉长之后长度变长了，横截面积变小，所以电阻变大了．故D正确．故选D．5、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系【分析】导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意；故选C．6、在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大D．粗细相同，长导线的电阻大【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；C、在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；D、在横截面积和材料相同，长的铜丝电阻大，故D正确．故选D．7、（1）在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：猜想示例：导体的电阻可能与导体的横截面积有关．请你独立猜想：导体的电阻可能跟_________有关；导体的电阻还可能跟_________有关．（2）如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长度均为1m，d的长度为0.5m；a、b、d的横截面积相同，材料不同；a、c、d的材料相同，但c的横截面积大于a．在探究电阻跟横截面积的关系时，可依次把M、N跟_________、_________的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小．若还要探究电阻跟材料的关系时，可依次把M、N跟_________、_________的两端连接．（3）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟_________ 的关系，结论是：_________．【分析】（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积．因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．根据这个思路可以解决此题．（2）通过两导线的异同点，结合控制变量法的思路可以确定探究的是电阻与哪个因素的关系．结论的得出要从条件中挖掘出电阻的不同是由哪个不同的条件引起的．【解答】（1）影响电阻大小的因素有：导体的材料、长度、温度和横截面积．故其影响因素除题目中所提的信息外，还与导体的长度、材料有关；（2）①要研究电阻跟横截面积的关系，必须选取材料、长度都相同，横截面积不同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；②要研究电阻跟材料的关系，必须选取横截面积、长度都相同，材料不同的两根导线，a、b横截面积、长度相同，材料不同，所以应选择a、b．（3）比较a、d两导线的异同点，可以发现，两者的材料、横截面积相同，而长度不同，由此可知探究的是电阻与导体长度的关系．结论为：在其他条件相同的情况下，长度越长，电阻越大．故答案为：（1）长度；材料；（2）a、c；a、b；（3）长度；在其他条件相同的情况下，长度越长，电阻越大．简单1. 关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关【分析】导体的电阻大小的影响因素：长度、横截面积、材料．跟电压、电流都无关．可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小．【解答】A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．故选：D．2. 横截面积相同、电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金导线C．两条导线一样长D．以上情况都可能【分析】掌握影响电阻大小的因素：材料、长度、横截面积和温度；在其他条件相同时，镍铬合金线的电阻会大于铝导线的电阻，即镍铬合金的电阻率大于铝的电阻率．【解答】长度相同、横截面积相同的铝导线的电阻小于镍铬合金线的电阻，铝导线和镍铬合金导线的横截面积相同，电阻相同，则铝导线较长，所以BCD错误，A正确．故选A．3. 有A，B，C，D四根导线，其中A，B，C三根是铜导线，D是镍铬合金线，A和B两根导线的粗细相同，A比B短，B和C两根导线的长度一样，B比C粗，C和D的长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（）A．R A＞R B＞R C＞R D B．R D＞R C＞R B＞R AC．R D＞R A＞R B＞R C D．R C＞R B＞R A＞R D【分析】电阻是导体自身的一种特性，它由导体的材料、长度和横截面积决定．比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行．同样比较电阻大小与粗细或材料关系时，也要求另外两个因素相同．【解答】A，B都是铜导线，A和B两根导线的粗细相同，材料相同，横截面积相同，但A比B短，由于导体的电阻与长度成正比，所以B的电阻大于A的电阻．B、C都是铜导线，B和C两根导线的长度一样，材料相同，长度相同，但B比C粗，由于导体的电阻与横截面积成反比，所以B的电阻小于C的电阻．C是铜导线，D是镍铬合金，C和D的长短和粗细都相同，即长度、横截面积都相同，但材料不同，由于镍铬合金的电阻率大于铜的电阻率，所以在长度和横截面积都相同的情况下，C的电阻小于D的电阻．由此可得：R D＞R C＞R B＞R A．选B．4. 电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联【分析】解答本题的关键就是理解接头处被烧焦的原因是温度过高造成的，而温度过高是因为热量多．【解答】电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．5. 关于影响导体电阻大小的因素说法正确的是（）A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大C．相同材料制成粗细相同的导线，长度越长电阻也越大D．铜导线的电阻一定比铁导线的电阻小【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．【解答】A、电阻是导体自身的一种特性，与是否有电流通过无关，故A错误；B、导体的电阻与加在导体两端的电压无关，故B错误；C、粗细相同的两条导线，材料相同，故长导线的电阻较大，故C正确；D、铜导线和铁导线，因在导体的长度和横截面积未知的条件下，无法判断其电阻大小，故D错误．故选C．6. 如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______，原因是玻璃变成了_______；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______，原因是钨丝的温度越高，它的电阻_______．【分析】导线与绝缘体之间没有绝对的界限，当条件变化时，绝缘体可以变成导体；导体的电阻与温度有关，大部分金属的电阻随温度的升高而增大．【解答】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．故答案为：亮了；导体；变暗；越大．7. 下表乙列出了四种长1m、横截面积为1m㎡的导线在20℃时的电阻值．由表中数据可知，架设输电线，应选择______导线；绕制滑动变阻器，应选用______导线．导线铜钨电阻R/Ω0.017 0.052导线锰铜合金镍铬合金电阻R/Ω0.44 1.1【分析】影响电阻大小的因素：材料、长度、横截面积和温度．【解答】由表中数据可以看出，在长度，长度、横截面积和温度相同的情况下，铜的电阻最小，镍铬合金的电阻最大．若架设输电线，电阻越小越好，故选铜线．若绕制滑动变阻器，电阻大的好，故选镍铬合金丝．故答案为：铜、镍铬合金．难题1. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关【分析】（1）电阻是导体本身的属性，只与导体的长度，导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关．（2）在相同温度的条件下，同种材料的导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大．【解答】A、电阻是导体本身的属性，与电压和通过导体的电流的大小无关，故A错误；B、当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误；C、电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体；故C 错误；D、电阻是导体本身的性质，与电流和电压的大小无关，故D正确．故选D．2. 为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（）A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度【分析】根据影响电阻大小的因素来判断．即影响电阻大小的因素共有：材料、长度、横截面积、温度．【解答】当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为直径小，电阻大．故选B．3. 下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻【分析】根据影响电阻的因素进行分析，即导体的长度、横截面积和材料．【解答】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．故选D．4. 一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1______R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2______R．（填“＜”“＞”“＝”）A ．＜，＜B．＜，＞C．＞，＜D．＞，＞【分析】导体的电阻大小与导体的长度、横截面积和材料有关，长度越大、横截面积越小，电阻越大．【解答】一根粗细均匀的铜导线，把它截为长度相同的两段时，导体的材料不变、横截面积不变，但长度变为原来的12倍，所以每一段铜导线的电阻变为为原来的12倍，即R1＝12R，所以，R1＜R；将铜导线沿中点对折后，导体的材料不变，但导体的长度变为原来的一半，根据电阻与长度的关系可知阻值变为原来定的一半，长度变为原来一半的同时，横截面积变为原来的二倍，根据导体电阻与横截面积的关系可知，电阻又变为一半，即R2＝14R，所以，R2＜R．故答案为：＜，＜．故选A．5. 如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_______，从而减小了导线的_______，以达到减少输电线上电能损失的目的．【分析】将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，从外形上看，很容易得出其横截面积的变化．根据导体的横截面积与电阻的关系，从而可以确定横截面积的变化造成导体的电阻如何变化．【解答】四根导线并联在一起，等效成一根导线，相对于其中的任何一根导线，其横截面积变大了．导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比．所以横截面积增大，导体的电阻减小．故答案为：横截面积；电阻．故选C．6. 今年中考，我市实行网上阅卷，要求每份试卷必须贴上条形码，如图所示．条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由______（半导体、超导体）材料构成的．【分析】二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性．【解答】发光二极管、光敏二极管等元件，它们是由半导体材料构成的．故答案为：半导体．7. 为了研究温度对导体电阻的影响，小翔设计了如图所示的实验电路；用酒精灯对电路中的一段导体加热．观察导体电阻的变化，该实验方案存在缺陷所在或提出改进方案：_______．【分析】电阻起阻碍电流的作用，可通过灯泡的亮度或电流表的示数探究温度对电阻的影响．【解答】根据电路图可知，电路中没有反应电流变化的元件，同时当电路中电流过大时，电源或导线将被烧坏，因此应在电路中串联滑动变阻器和灯泡，或在电路中串联滑动变阻器和电流表．故答案为：在电路中串联滑动变阻器和灯泡（或在电路中串联滑动变阻器和电流表）．8. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．编号材料长度/m 横截面积/mm2A 镍铬合金0.5 0.5B 镍铬合金 1.0 0.5C 镍铬合金0.5 1.0D 锰铜合金0.5 0.5（1）按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_______来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_______有关．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差_______，解决这一问题的措施是________．【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．（2）（3）根据控制变量法的要求，根据实验目的或实验现象分析答题；（4）用电流表测电路电流时，要选择合适的量程，量程过大，会使读数误差增大．【解答】（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小．（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验．（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关．（4）由图2所示电流表可知，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．故答案为：（1）电流表示数；（2）A、B；（3）导体的材料；（4）偏大；电流表改用小量程．9. 如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察_______比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的________和________有关．【分析】（1）在电源电压不变的情况下，根据欧姆定律UIR可知，电流越小，也就说明电阻越大．而在灯泡的电阻一定时，根据电功率的计算公式P＝I2R，电流越小，灯泡就越暗．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】（1）在电源电压不变的情况下，AB之间接入的电阻越大，电路中的总电阻越大，电流就越小．灯泡电阻不变的情况下，电流越小，灯泡的实际功率就越小，灯泡就越暗．所以可以根据电流表示数的大小或灯泡的亮暗程度来判断所接入导体电阻的大小．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；故答案为：（1）电流表示数（灯泡亮度）；（2）长度；横截面积．难题1、关于电阻的大小（不考虑温度的影响），下列说法中正确的是（）A．银导线的电阻比铜导线的电阻小B．同种材料制成的导线，长度越长，电阻越大C．同种材料制成的导线，横截面积越大，电阻越小D．同种材料、粗细相同的导线，长度越短，电阻越小【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B、C都不正确．同种材料、粗细相同的导线，长度越短，电阻越小，所以选项D正确．故选D．2、如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．AB段电阻大，电流小B．CD段电阻大，电流大C．AB段电阻大，电流与CD段相等D．CD段电阻大，电流与AB段相等【分析】解答本题应掌握：电阻的大小与长度及横截面积有关，而串联电路中各部分的电流一定相等．【解答】两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等；故选C．3、光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（）A．光敏电阻的阻值随光强的增强而变大B．光敏电阻的阻值随光强的增强而变小C．光敏电阻的阻值随光强的增强先变大后变小D．光敏电阻的阻值随光强的增强先变小后变大【分析】由图象可直接得出电阻与光强的关系，由图象可看出，电阻与光强成反比．【解答】这是一个反比例函数图象，由图知电阻与光强成反比，故随光强的增大电阻减小，随光强的减小电阻增大．故选B．4、如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度________（升高/降低），电流表的读数________（变大/变小）．【分析】往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．根据欧姆定律，可判断电流表的读数的变化．【解答】解；（1）往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．（2）电源电压保持不变，热敏电阻的阻值随温度的降低而增大，热敏电阻的温度减低，。
人教版九年级物理全一册《第十六章电压电阻》章节测试卷(附答案)
人教版九年级物理全一册《第十六章电压电阻》章节测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．用如图甲所示的电路探究串联电路的电压特点。
关于该实验，下列说法中正确的是（）A．应多准备几个不同规格的灯泡，以便进行多次实验减小误差B．闭合开关后，电压表指针如图乙所示，说明需要调整其量程C．测出L1两端电压后，可将电压表右侧导线从b改接到c，测出电源电压后再求出L2两端电压D．本实验采用了控制变量法，所以灯L1、L2规格必须控制相同2．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是A．B．C．D．3．在如图所示的电路中，开关S 闭合后，小灯泡L1、L2均正常发光，则下列说法中正确的是（）A．L1和L2串联在电路中B．L1和L2并联在电路中C．甲、乙都是电流表D．甲是电压表，乙是电流表4．在不考虑温度对电阻影响的情况下，下列说法中正确的是（）A．铜丝的电阻一定比铁丝的电阻小B．材料相同的两根导线，短的那根的电阻一定小C．长短相同的两根导线，粗的那根的电阻一定小D．同种材料制成的长短相同的导线，细的那根电阻一定大5．如图所示，某调光小台灯的亮度可以通过亮度调节旋钮来控制。
下列说法正确的是（）A．小台灯的灯丝是用超导体材料制造的B．控制旋钮相当于一个定值电阻C．小台灯工作时的额定电压是220V D．小台灯工作电压调节范围为1224V6．滑动变阻器与一灯泡串联接入电路，如图所示已知滑动变阻器接线柱C接入电路，要使滑片P向A端滑动时灯泡变暗，则电路的另一端（）A．只能接A点B．只能接B点C．只能接D点D．接A点或接B点都可以7．某些特殊材料，在温度较低的环境下，电阻完全变为零，人们把这种材料叫“超导材料”。

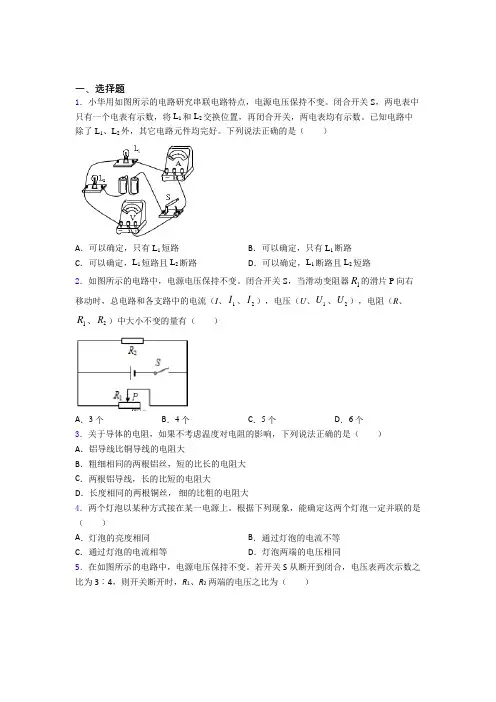

(必考题)初中物理九年级全册第十六章《电压电阻》测试题(包含答案解析)(3)
一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。
闭合开关S ，两电表中只有一个电表有示数，将L 1和L 2交换位置，再闭合开关，两电表均有示数。
已知电路中除了L 1、L 2外，其它电路元件均完好。
下列说法正确的是（ ）A ．可以确定，只有L 1短路B ．可以确定，只有L 1断路C ．可以确定，L 1短路且L 2断路D ．可以确定，L 1断路且L 2短路2．如图所示的电路中，电源电压保持不变。
闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（）A ．3个B ．4个C ．5个D ．6个3．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（ ） A ．铝导线比铜导线的电阻大B ．粗细相同的两根铝丝，短的比长的电阻大C ．两根铝导线，长的比短的电阻大D ．长度相同的两根铜丝， 细的比粗的电阻大4．两个灯泡以某种方式接在某一电源上。
根据下列现象，能确定这两个灯泡一定并联的是（ ） A ．灯泡的亮度相同 B ．通过灯泡的电流不等 C ．通过灯泡的电流相等D ．灯泡两端的电压相同5．在如图所示的电路中，电源电压保持不变。
若开关S 从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R 1、R 2两端的电压之比为（ ）A．1︰3 B．3︰1 C．3︰4 D．4︰36．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度。
现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了7．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大8．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。
人教版九年级物理：第十六章电压、电阻习题及答案
人教版九年级物理：第十六章电压﹨电阻习题及答案练习一1﹨下列关于电压的叙述正确的是（）A﹨对人体的安全电压是36VB﹨在任何情况下，蓄电池的电压么个都是2VC﹨电压只能使自由电子发生定向移动D﹨电压是使自由电荷发生定向移动形成电流的原因2﹨小凡在做用电压表测电压的实验中，他刚一闭合开关S，就听到啪的一声异响，他赶忙断开S，再观察电压表时，指针已弯曲，试分析小凡在实验中可能是由于哪些原因而导致这种后果的发生？依据你的经验，判断如图测量灯泡L1两端的电压的四个电路中，正确的是（）A．B．C．D．3﹨由下图可知，电压表的读数是；电流表的读数是；4﹨在图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为乙图所示，则电阻R1和R2两端的电压分别为 V和 V。
5﹨在200V的家庭电路中安装“13V，0.2A”装饰小灯泡，为使它正常工作，应将个小灯泡联。
6﹨在图所示的电路中，要使电阻R1和R2串联，甲﹨乙﹨丙三只电表依次是（）A ﹨电流表﹨电流表﹨电压表B ﹨电压表﹨电流表﹨电压表C ﹨电压表﹨电流表﹨电流表D ﹨电流表﹨电压表﹨电流表7﹨如图所示，闭合开关S后，电流表几乎无示数，电压表示数近似等于电源电压，此时可能的是（）A ﹨L2短路B ﹨L2灯丝断了C ﹨L1短路D ﹨L1灯丝断了8﹨图所示的电路中，电源电压恒定，闭合开关S后，电路正常工作。
过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A ﹨电阻R断路B ﹨电阻R短路C ﹨灯L断路D ﹨灯L短路9﹨关于导体对电流阻碍作用的说法，正确的是（）A. 导体中有电流，导体才能有电阻B. 导体电阻的大小取决于通过它的电流的大小C. 导体的电阻只与导体的长度有关D. 导体电阻是导体本身的一种性质，与通过它的电流大小无关10﹨一些实验仪器具有调节作用。
图所示滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是（）A. B. C.D.11﹨如图所示，在变阻器的四种不同接法中，闭合开关后，当滑片P向右移动时，各电路中灯泡亮度的变化情况如下：图中变亮，图中变暗，图中不变。
人教版九年级物理第十六章《电压 电阻》测试卷(含答案)
人教版九年级物理第十六章《电压电阻》测试卷（含答案）一、单选题（本大题共12小题）1．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路2．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（）A．书房插座B．台灯插头C．台灯灯座D．台灯开关3．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。
将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系4．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A ．B ．C ．D ．5．小明做实验时记录2V 和0.2A ，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M 、N 表示。
则下列判断正确的是（ ）A ．M 表是电压表，2V 是电源电压B ．N 表是电压表，2V 是L 1两端电压C ．N 表是电流表，流过L 2电流0.2AD ．M 表是电流表，流过L 2电流0.2A6．小黄为养鸡场设计报警电路，养鸡场的前、后门分别装有开关1S 、2S ，动物闯入时开关会自动闭合。
要求：只要动物闯入任意一个门，电铃都能响起报警。
下列电路图符合设计要求的是（ ）A ．B ．C ．D ． 7．某同学在实验中连接了如图所示的电路，闭合开关S ，发现灯L 不亮。
人教版初中物理九年级全册第十六章《电压电阻》测试题(含答案)
第十六章《电压电阻》测试题一、单选题1．关于电流表和电压表的使用,下列说法错误的是A．如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B．电压表可直接测量电源电压,而电流表不能直接接在电源两极间C．测量前都必须选择合适的量程D．都必须使电流从“+”接线柱流进电表,从“-”接线柱流出2．某同学在探究“串联电路的电压特点”时，连成的电路如图所示．开关闭合后，两只电压表的指针均在刻度盘的正中央．以下判断正确的是A．通过R1的电流小于通过R2的电流B．R1两端的电压与R2两端的电压相等C．R1的阻值小于R2的阻值D．该电路中，滑动变阻器并没有实际作用，可以去掉3．如图所示，当开关S闭合时，下列说法中正确的是( )A．灯L1、L2串联，电压表测L1灯的电压B．灯L1、L2串联，电压表测L2灯的电压C．灯L1、L2并联，电压表测L1灯的电压D．灯L1、L2并联，电压表测L2灯的电压4．下面不能改变导体电阻的措施是A．把它用力拉长一点B．把它剪掉一段C．把导线对折拼起来使用D．增加电源的电压5．如图所示的电路中，甲、乙、丙为电流表或电压表。
闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电压表，甲、丙为电流表C．甲为电压表，乙、丙为电流表D．乙为电流表，甲、丙为电压表6．关于电流和电路下列说法正确的是A．电源是提供电压的装置B．电流是电荷的移动形成的C．电路中只要有电源就一定有电流D．电流的方向总是从电源正极流向负极7．下列关于材料的导电性能及其应用的说法错误．．的是A．绝缘体不易导电，是因为绝缘体内部几乎没有电荷B．生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好C．半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等D．用超导材料制造电子元件，可不必考虑元件的散热问题8．下列说法正确的是（、A．物理学规定正电荷定向移动的方向为电流方向B．导体的电阻由导体的材料、长度、横截面积和电压决定C．从静电现象认识到原子核是可分的D．随着科技的进步，我们可以制造出既不消耗能量又能对外做功的装置9．如图，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L2两端的电压是（）A．3V B．6V C．4．5V D．9V10．在如图所示的实验电路中，AC是锰铜合金导线，DF是镍铬合金导线，它们的直径、长度均相同且粗细均匀，B和E分别为AC和DF的中点．为了研究导体电阻的大小与长度是否有关，下列操作中正确的是A．第一次将AB段导线接入电路，第二次将DE段导线接入电路B．第一次将DE段导线接入电路，第二次将AC段导线接入电路C．第一次将AB段导线接入电路，第二次将DF段导线接入电路D．第一次将DE段导线接入电路，第二次将DF段导线接入电路11．如图所示，电源电压不变．电阻R1：R2=2：1，R2：R3=1：3．当只闭合开关S1时，电压表示数为U1．当开关S1、S2都闭合时，电压表示数为U2，则U1：U2为（）A．6：5 B．5：6 C．2：1 D．1：112．两个阻值相同的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1、R2等于A．1、2 B．1、4 C．2、1 D．4、113．在“探究影响导体电阻大小的因素”时，小明发现手边只有一根金属丝，则下列哪个因素肯定无法进行探究（）A．长度B．横截面积C．材料D．温度14．下列电路图正确的是A．B．C．D．15．小明同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光，为检测出电路故障，他做了如下操作：将电压表接到a、b两点，观察电压表有明显示数；将电压表接到b、c两点或c、d两点，观察电压表、电流表均无示数，则电路故障可能是（）A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路二、多选题（每小题至少有两个正确答案）16．在如图所示电路中，电源电压和灯L的电阻均保持不变．开关S闭合后，在变阻器的滑片P从中点向b端滑动过程中，下列说法正确的是A．电压表的示数不变B．电灯L的亮度变暗C．电流表A1的示数变小D．电流表A2的示数变大17．在电学实验操作中错误的是（、A．避免直接用导线将电源的正、负极连接起来B．测量电流大小时，电流表应当串联在被测电路中C．测量电流大小时，电流表可以与被测电灯并联D．在连接电路过程中，开关可以是闭合的18．若能将超导体材料用于生产之中，会给人类带来的好处是A．大大降低远距离输电时的电能损失B．可制成高速磁悬浮列车C．使电动机体积小、功率大、效率高D．给人类节约大量能源19．如下图所示的电路，电源电压保持不变，灯泡L1标有“6V 3W”字样，灯泡L2标有“6V 6W”字样，关于这个电路下列说法正确的有A．该电路不可能让两盏灯同时正常发光B．开关S、S1闭合、S2断开，变阻器滑片P由a向b端滑动时，电压表示数变小，电路中总功率变小C．开关S、S1、S2均闭合，把变阻器滑片P放在a 端不动，如果断开S1，此时电压表和电流表的示数均变小D．如果让变阻器滑片P滑到中点不动，只闭合S、S1时，电压表的示数比只闭合S、S2时电压表的示数大20．用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（、A．小鸟只能落在零线上，落在火线上同样会被电死B．钓鱼竿接触到了火线C．此高压线是裸导线，（导线外没有绝缘皮）D．钓鱼竿导电了三、实验题21．在研究导体电阻与哪些因素有关的实验中，小明采用了图中所示的电路．闭合开关，夹子P向左滑动时，电阻丝连入电路的长度变长，观察到电流表示数变小，灯的亮度变暗．小明在得出导体电阻与长度关系的同时，还得出”灯泡的亮度由电流大小决定“的结论．、1）你认为小明关于灯泡的亮度由电流大小决定的结论是_______的．、2）小丽用L1“6V 3W“和L2”6V 2W“的两个小灯泡及6V的电源等器材，设计如下实验来验证小明的结论是否正确，请你帮她将实验步骤填写完整：、将两个小灯泡串联，接到6V的电路中，则通过两灯的电流_________；灯_____两端的电压较大；可观察到灯_______较亮；②将两个小灯泡并联，接到6V的电路中，则两灯两端的电压____；通过灯__的电流较大，可观察到灯____较亮．、3）由以上实验可以得出灯泡的亮度由______决定．22．在“探究串联电路电压的特点”活动中．（1）如下图小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_____，理由是_____．（2）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法是否合理：_____，改进方法是_____．四、计算题23．如图所示电路，闭合开关后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表示数为4.5V，求、、1）通过灯L1和L2的电流各是多少？电源电压为多少？、2）说明三个电表使用的量程．24．在如图甲所示的电路中，电源电压恒为3V．（1）只闭合开关S2，电流表A的示数为0.44A，求通过L1和L2的电流．（2）当开关S1和S3闭合，S2断开时，灯泡L1和L2两端的电压分别是多少？（3）当开关S1和S3闭合，S2断开时，若电流表的示数为0.58A，电流表A1的示数如图乙，则通过L1和L2的电流分别是多少？参考答案1．A 2．C 3．B 4．D 5．D 6．A 7．A 8．A 9．B 10．D 11．B 12．D 13．C 14．B 15．C 16．AC 17．CD 18．ABCD 19．BD 20．BCD21．错误相同L2L2相同L1L1实际功率22．不能电压表正负极接反了一组实验数据得出结论带有偶然性更换不同规格的灯泡进行多次实验23．、1、0.4 A 0.8 A 4.5V、、2）电流表A1、A2、使用0-3.A量程；电压表使用0-15 V量程．24．0.44A0.44A3V3V0.26A0.32A。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(含有答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．室温下一段铜线电阻为R，两端电压为U，通过的电流为I，下列说法错误的是（）A．R是由铜线的长度和横截面积决定的B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．如图所示的电路中，甲、乙分别接入电流表或电压表。
当S闭合后，为使两灯均能发光（）A．甲、乙均接入电压表B．甲、乙均接入电流表C．甲接入电流表，乙接入电压表D．甲接入电压表、乙接入电流表3．利用如图电路探究串联电路的规律，下列做法不正确的是（）A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响B．分别将电流表串联在a、b、c各处，可以探究电流的关系C．分别将电压表串联在a、b、c处，可以探究电路中处，可以探究电路中各用电器两端电压与电源两端电压的关系D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验4．如图所示的电路中，当闭合开关S时，两灯均正常发光，下列关于电路中电压或电流的说法中，正确的是A．通过L1的电流等于通过L2的电流B．通过L1的电流大于通过L2的电流C．电压表测的是灯L1两端的电压D．电压表测的是电源电压5．甲、乙两导体材料、温度相同，若R甲>R乙，则甲、乙两导体的长度L及横截面积S的大小情况，不可．．能．存在的是（）A．S甲>S乙L甲>L乙B．S甲<S乙L甲<L乙C．S甲=S乙L甲>L乙D．S甲>S乙L甲<L乙6．如图所示电路，电源电压保持不变为12V，电压表的读数为4V，则灯L1、L2两端的电压为（）A．4V8 V B．8 V4 VC．12 V4 V D．4V12V7．如图，两个小灯泡上均标有“3.8V”字样，电源由两节干电池组成，闭合开关，L1、L2都发光；再把一根完好的导线接在L2的两端，则（）A．L1熄灭，L2变亮B．L2熄灭，L1变亮C．L1、L2均熄灭D．L1、L2均变亮8．小明在“探究影响电阻大小的因素”活动中，发现只有一段镍铬合金丝，仅用如图装置可以探究电阻与那些因素的关系（）A．长度材料B．横截面积长度C．温度材料D．横截面积温度9．如图所示，将电压表分别接在AB、BC、AC三处，当开关S闭合时，电压表的示数（）A．在AB最大B．在BC最大C．在AC最大D．在三处一样大10．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V二、填空题11．决定导体电阻大小的因素有导体的材料、和横截面积。
