装配图试题
装配图测试题
一 选择题（15*2＝30分）
1、机器在设计过程中是先画出（ ）再由装配图拆画零件图
A、装配图 B、零件图 C、透视图
2、一张完整的装配图主要包括以下四个方面的内容：一组图形、（ ）、技术要求、标题栏、明细栏。
A、全部尺寸 B、必要尺寸 C、一个尺寸
3、零件图上所采用图样画法（如视图、剖视断面等）在表达装配件时是否同样适用（ ）
Ａ、适用 Ｂ、不适用 Ｃ、不一定
4、在装配图的规定画法中。同一零件在各视图上的剖面线方向和间隔必须（ ）
A、一致 B、不一致 C、可一致可不一致
5、在装配图的规定画法中。对部件中某些零件的范围和极限位置可用（ ）线画出其轮廓。
A、细点画线 B、双点画线 C、虚线
6、同一种零件或相同的标准组件在装配图上只编（ ）个序号。
A、一个 B、两个 C、三个
7、在零件明细栏中填写零件序号时，一般应 。
A、由上向下排列 B、由下向上排列 C、由左向右排列 D、由右向左排列
8、基本尺寸相同的配合面，画图时应 。
A、画一条线 B、画两条线
C、根据配合的情况，间隙配合画两条线，过盈配合画一条线
9、装配图中，表示带传动的带用的线型为 。
A、粗实线 B、细实线 C、虚线 D、细点画线
10、装配图中，表示链传动的链用的线型为 。
A 、粗点画线 B、双点画线 C、细点画线 D、虚线
11、在装配图中单独画出某一零件的视图说法正确的是——— 。
A、在装配图中不能出现单个零件的视图，否则易产生混淆
B、在装配图中可以出现单个零件的视图，此时须标注清楚投射方向和名称并标注字母，而按投影关系配置时，可省略投射方向和字母
C、在装配图中可以出现单个零件的视图，但必须标注清楚投射方向和名称并标注字母
12、下列哪一种尺寸在装配图中不需要标注 。
A、定形尺寸 B、装配尺寸 C、安装尺寸 D、性能尺寸 13、装配图中的技术要求不包括下列哪种要求 。
A、装配要求 B、检验要求 C、使用要求 D、加工要求
14、为了保证装配要求，两个零件同一方向只能有 对接触面。
A、1 B、2 C、3 D、4
15、装配图中对于螺栓联接中的螺栓、垫圈、螺母标注序号时应 。
A、标注同一个序号 B、螺栓、螺母标注同一序号，垫圈必须单独标注
C、可用一公共指引线引出再分别加以标注
二、判断题：（14×1′）（正确的打“√”，错误的打“×”）
1、在装配图中，宽度小于或等于2mm的狭小面积的断面，可用涂黑代表断面符号。（ ）
2、在装配图中，当剖切面通过的某些部件为标准产品或该部件已由其他图形表示清楚时，可按不剖绘制。 （ ）
3、装配图和零件图对尺寸标注的要求完全相同。（ ）
4、工人可以依据装配图将零件装配成机器。 （ ）
5、假想将零件拆去，而画出这些零件后面结构的画法称为假想画法。（ ）
6、表示装配体性能、规格、特征的尺寸称为定形尺寸。（ ）
7、装配图和零件图标题栏中的内容大致相同。（ ）
8、在装配图中可省略螺栓、螺母、销等紧固件的投影，而用细点画线和指引线指明它们的位置。（ ）
9、在装配图中，零件的倒角、圆角、沟槽、滚花及其细节可省略不画。（ ）
10、表示零件序号的指引线要与剖面线平行。（ ）
11、对于一组紧固件以及装配关系清楚的零件组，允许采用公共指引线。（ ）
12、在标题栏中填写序号时应由上向下排列，这样便于补充编排序号时被遗漏的零件。（ ）
13、当标题栏上方的位置不够时，可在标明题栏的左方继续列表由下向上接排。（ ）
14、总体尺寸可供包装、运输和安装使用时提供所需要占有空间的大小。（ ）
三、填空题（1*34=34分）
1、 孔与轴的配合为7830fH，这是基 制 配合；
2、装配图的内容有_______ __， ， ，
3．零件上常见的工艺结构有 、 、 、 、 。
4．表面粗糙度是评定零件 的一项技术指标，常用参数是
，其值越小，表面越 ；其值越大，表面越 。
5．配合的基准制有 和 两种。优先选用 。 6以基本尺寸为基数来确定的允许尺寸变化的两个界限值称为 。
7极限尺寸减其基本尺寸所得的代数差称为
8基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为
9根据孔和轴之间的配合松紧程度，可以分为三类： 和 。
10形状与位置的公差简称
11为了增加工件强度，在阶梯轴的轴肩处加工成圆角过渡的形式，称为 。
12常用的定位结构有： 、 和 。
13常用的放松装置有 、 和 等。
四、读装配图（22分）
(一)看懂机用虎钳的装配图并填空。
1.机用虎钳共用了11种零件，标准件有 种。
2.主视图采用了 剖视图，上方双点划线表示
画法，主视图还采用了 剖视图；左视图采用的是 剖视图。
3.主视图右边φ18H8/f7的基本尺寸是
，轴的公差带代号是 ，孔的公差带代号是 ；它是螺杆8与 号件之间的配合，属于基 制的 配合。
4.固定钳座1属于 类零件，螺杆8属于
类零件。
5.主视图中0～70属于 尺寸，60 属于
尺寸。 （二）看懂齿轮油泵的装配图并填空。
1.齿轮油泵共用了 种零件，标准件有 种。
2.主视图采用了 剖视图与 剖视图，左视图上方拆去11、12、13、14表示 画法。
3.左视图中尺寸φ48H7/f7的基本尺寸是 ，轴的公差带代号是
，孔的公差带代号是 ；它是齿轮4与 号件之间的配合，属于基
制的 配合。
4.泵体1属于 类零件，齿轮轴5属于 类零件。
5.左视图中两个120属于 尺寸，90 属于 尺寸。
零件图及装配图复习题
零件图及装配图复习题
零件图及装配图复习题
⼀、填空题1.零件图中的技术要求主要包括（）、（）、（）、（）和（）等内容。
2.零件图⼀般由（）、（）、（）、和（）四部分内容组成。
3.在标注的表⾯结构代号Ra1.6中，Ra称为（)，数字1.6的单位是( )。
4.表⾯结构的图形符号表⽰（），
表⽰（）。5.在标注倒⾓的尺⼨C2中，C表⽰( ) ，2为( ) 尺⼨。
6.在退⼑槽的尺⼨6×2中，6为（）尺⼨，2为（）尺⼨。
7.尺⼨偏差分为上偏差和下偏差，基本偏差为（）偏差。若公差带在零线上⽅，则基本偏差为（）偏差。
8.在退⼑槽的尺⼨3×φ20中，3表⽰( )，φ20为( ) 尺⼨。
9.孔和轴各有（）个基本偏差。
10.标准公差等级共分为( )级，最⾼的级别是( )，最低的级别是( )。
11.EI表⽰( )偏差，es表⽰( )偏差。
12.ES表⽰（）偏差，ei表⽰（）偏差。
13.尺⼨公差在数值上等于（）与（）之差，或等于（）与（）之差。
14.确定公差带⼤⼩的是( )，确定公差带位置的是( )。
15.公差带的代号由（）和（）两部分组成。
16.配合分为( )、( )、和( )三种。
17. 的公差为( )。
18.按照零件的结构特点不同，⼀般将零件分为（）、（）、（）和（）四⼤类。
19.装配图应包括以下内容( )、( )、( )、( )和( )。
20.配置在装配图标题栏上⽅的明细栏，其序号栏⽬的填写顺序是( )。
⼆、读图题1.根据零件图标注的尺⼨回答下列问题。
φ32表⽰：
+0.012表⽰：－0.027表⽰：
最⼤极限尺⼨为：最⼩极限尺⼨为：公差等于：
2.说明配合代号φ28 H6/r5的含义
φ28为( )，H为( )，6为( )，r为( )，5为( )。
3.φ18 H7/f6为（)制( )配合。
4.说明图中形位公差代号的含义。
（1）
（2）
（1）
（2）
三、简述题1.零件图的尺⼨为什么不要注成封闭的尺⼨链?
2.什么是零件的⼯艺结构？零件上常见的⼯艺结构有哪些？
工程制图里各个零件装配图[试题]
![工程制图里各个零件装配图[试题]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/f7e3b26c178884868762caaedd3383c4ba4cb441.webp)
托盘
安全阀装
配图
阀盖
凸轮
第一次点击零件，进入零件编辑状态，整个零件就会显示深蓝色加亮显示的轮廓。在这个
编辑状态上进行的任何操作都将作用于整个零件。
第二次点击零件，进入智能图素编辑状态，会显示黄颜色的智能图素操作柄及包围盒 。在智能图素编辑状态，所进行的操作仅作用于所选定的图素。要在同一编辑状态下选定另一个
图素，只要点击它就可以了。
点击两次不同于双击。要进入智能图素编辑状态，点击进入零件编辑状态，停顿，在点击。
第三次点击零件，就进入表面编辑状态，光标在哪一个面或边上，该面或边就呈绿色加亮
显示。如果光标位于面的顶点或中心上，就会出现一个绿点。要在表面编辑状态选定另一个面、边或者顶点，单击该面、边或顶点即可。
第四次点击零件，就又回到零件编辑状态上，重新开始点击选择法序列。
点击设计环境然后选定零件，即可随时返回零件编辑状态。也可以随时利用“选择”工具条下拉列表中的选项来变换编辑状态。
转换二维截面为三维智能图素
使用“智能图素生成”工具条上的自定义图素设计工具，即可生成用于拓展成三维造型的二维剖面。如果界面上没有显示这些工具，则从“显示”菜单上选中“工具条”，在随之弹出
的对话框中选中“智能图素生成”复选框， 然后单击“关闭”。在“智能图素生成”工具条
的中间位置有四个自定义图素设计工具。其余工具将在后面的章节中介绍。
智能图素生成工具
尽管这四个自定义图素工具操作方法不一，但它们遵循从用户设计的二维剖面生成三维造型
时的相同原则。CAXA实体设计 为此提供了下述四种方法：
拉伸 二维剖面增加其高度生成三维造型.
旋转 把某个二维剖面绕其竖轴旋转生成三维造型.
扫描 把某个二维剖面沿一定轨迹扫描生成三维造型. 放样沿一定轨迹对一系列二维剖面放样，CAXA实体设计 把这些截面混成为三维造型.
布尔运算。此命令可将多个零件组合成一个独立的零件。所得到的零件总是通过集合中选定的第一个零件来定义。经过布尔运算之后，零件的各个组件就失却它们的智能图素标志。
(完整版)装配图试题
1装配图测试题一 选择题（15*2＝30分）1、机器在设计过程中是先画出（ ）再由装配图拆画零件图A、装配图 B、零件图 C、透视图2、一张完整的装配图主要包括以下四个方面的内容：一组图形、（ ）、技术要求、标题栏、明细栏。A、全部尺寸 B、必要尺寸 C、一个尺寸3、零件图上所采用图样画法（如视图、剖视断面等）在表达装配件时是否同样适用（ ）Ａ、适用 Ｂ、不适用 Ｃ、不一定4、在装配图的规定画法中。同一零件在各视图上的剖面线方向和间隔必须（ ）A、一致 B、不一致 C、可一致可不一致5、在装配图的规定画法中。对部件中某些零件的范围和极限位置可用（ ）线画出其轮廓。A、细点画线 B、双点画线 C、虚线6、同一种零件或相同的标准组件在装配图上只编（ ）个序号。A、一个 B、两个 C、三个7、在零件明细栏中填写零件序号时，一般应 。A、由上向下排列 B、由下向上排列 C、由左向右排列 D、由右向左排列8、基本尺寸相同的配合面，画图时应 。A、画一条线 B、画两条线C、根据配合的情况，间隙配合画两条线，过盈配合画一条线9、装配图中，表示带传动的带用的线型为 。A、粗实线 B、细实线 C、虚线 D、细点画线10、装配图中，表示链传动的链用的线型为 。A 、粗点画线 B、双点画线 C、细点画线 D、虚线11、在装配图中单独画出某一零件的视图说法正确的是——— 。A、在装配图中不能出现单个零件的视图，否则易产生混淆B、在装配图中可以出现单个零件的视图，此时须标注清楚投射方向和名称并标注字母，而按投影关系配置时，可省略投射方向和字母C、在装配图中可以出现单个零件的视图，但必须标注清楚投射方向和名称并标注字母 12、下列哪一种尺寸在装配图中不需要标注 。A、定形尺寸 B、装配尺寸 C、安装尺寸 D、性能尺寸13、装配图中的技术要求不包括下列哪种要求 。A、装配要求 B、检验要求 C、使用要求 D、加工要求14、为了保证装配要求，两个零件同一方向只能有 对接触面。A、1 B、2 C、3 D、4

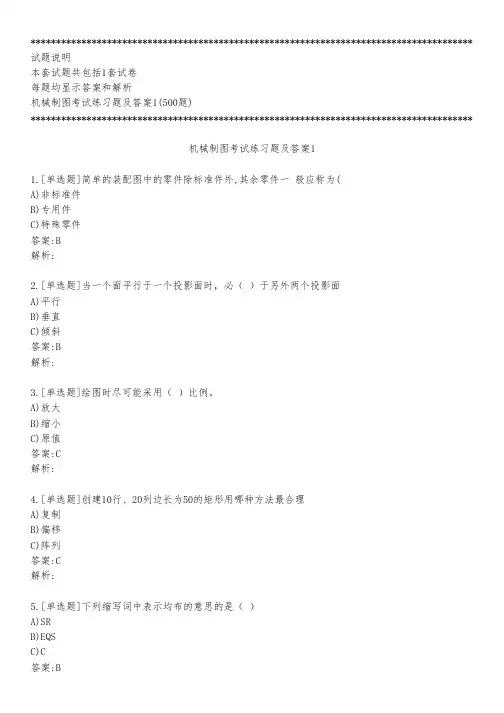

机械制图考试练习题及答案1_2022_背题版
***************************************************************************************
试题说明
本套试题共包括1套试卷
每题均显示答案和解析
机械制图考试练习题及答案1(500题)
***************************************************************************************
机械制图考试练习题及答案1
1.[单选题]简单的装配图中的零件除标准件外,其余零件一 般应称为(
A)非标准件
B)专用件
C)特殊零件
答案:B
解析:
2.[单选题]当一个面平行于一个投影面时，必（ ）于另外两个投影面
A)平行
B)垂直
C)倾斜
答案:B
解析:
3.[单选题]绘图时尽可能采用（ ）比例。
A)放大
B)缩小
C)原值
答案:C
解析:
4.[单选题]创建10行、20列边长为50的矩形用哪种方法最合理
A)复制
B)偏移
C)阵列
答案:C
解析:
5.[单选题]下列缩写词中表示均布的意思的是（ ）
A)SR
B)EQS
C)C
答案:B解析:
6.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。
A)1:01
B)2:01
C)5:01
答案:C
解析:
7.[单选题]以下哪个不属于点的投影规律
A)点的正面投影和水平投影的连线垂直于OX轴
B)点的正面投影到OX轴的距离等于该点到H面的距离
C)点的正面投影和水平投影的连线垂直于OY轴
答案:C
解析:
8.[单选题]点A 的x坐标,反映了A点到()
A)H面的距离
B)V面的距离
C)W面的距离
D .原点的距离
答案:C
解析:
9.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。
A)30
B)45
C)60
答案:A
解析:
10.[单选题]不接触的面或非配合表面应画
A)画一条线
B)画两条线
C)按照间際巨细，如果间院较大画两条线，如果间腺较小面一条线公波清与中国国营

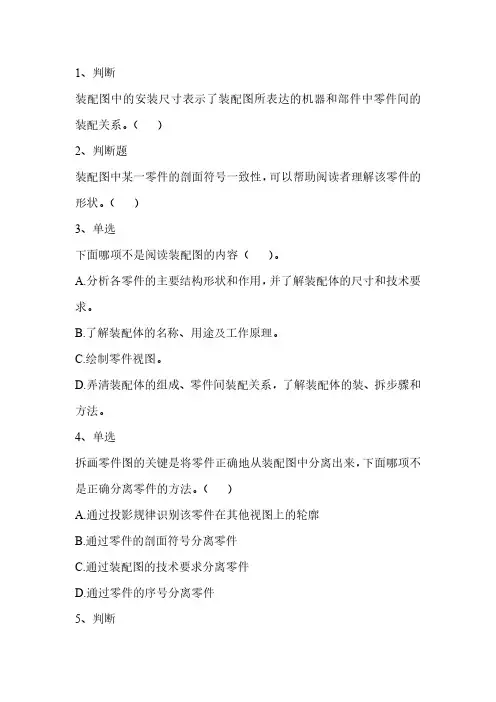

《机械制图》装配图习题
1、判断
装配图中的安装尺寸表示了装配图所表达的机器和部件中零件间的
装配关系。（ ） 2、判断题
装配图中某一零件的剖面符号一致性，可以帮助阅读者理解该零件的
形状。（ ） 3、单选
下面哪项不是阅读装配图的内容（ ）。 A.分析各零件的主要结构形状和作用，并了解装配体的尺寸和技术要
求。 B.了解装配体的名称、用途及工作原理。
C.绘制零件视图。
D.弄清装配体的组成、零件间装配关系，了解装配体的装、拆步骤和
方法。 4、单选
拆画零件图的关键是将零件正确地从装配图中分离出来，下面哪项不
是正确分离零件的方法。（ ） A.通过投影规律识别该零件在其他视图上的轮廓
B.通过零件的剖面符号分离零件
C.通过装配图的技术要求分离零件
D.通过零件的序号分离零件
5、判断 由装配图拆画零件图时，不需要重新确定零件图的视图表达方案，零
件图的视图表达与装配图的视图表达方案相同即可。（ ） 6、判断
由装配图拆画零件图时，在装配图中允许不画的零件工艺结构，在零
件图中应全部补画出来。（ ） 7、单选
下图轴承座俯视图采用了（ ）的画法。
A、假想画法
B、简化画法
C、剖视画法
D、拆卸与剖视相结合
8、填空题
球阀装配图中，Φ16H11/d11是压盖和阀杆的配合尺寸，属于（ ）
配合。
A、间隙配合
B、过盈配合
C、过渡配合
9、上图中，G1表示（ ）。
A、普通螺纹连接
B、55°密封管螺纹连接
C、55°非密封管螺纹连接
D、表面光洁度
10、判断题
球阀装配图中Φ25属于装配体的性能尺寸。（ ）
solidworks考试试题2
SolidWorks 考试试题考试试题
一. . 判断题（每题判断题（每题1分，共38分）分）
1、在零件和装配体里对草图用尺寸链方式标注的尺寸属于参考尺寸。、在零件和装配体里对草图用尺寸链方式标注的尺寸属于参考尺寸。 错错
2、SolidWorks不可以使用薄壁特征的扫描。不可以使用薄壁特征的扫描。 错
3、SolidWorks可以改变背景颜色。可以改变背景颜色。 对对
4、SolidWorks可以使用鼠标右键来选择一组相切曲线、边线或面。可以使用鼠标右键来选择一组相切曲线、边线或面。 对对
5、如果材料明细表较长、如果材料明细表较长,,表格允许分割。表格允许分割。 对对 6、文件属性的信息可以自动插入到工程图中标题栏里。、文件属性的信息可以自动插入到工程图中标题栏里。 对对
7、在选择草图工具以前、在选择草图工具以前,,要选择基准面要选择基准面,,平面。 错
8、在装配设计中管理设计树内、在装配设计中管理设计树内,,能改变零部件的次序。 对
9、在Solidworks中,一次可以选择多个零部件来进行移动和旋转。一次可以选择多个零部件来进行移动和旋转。 对对
1010、通过拖动悬空端点到有效的参考实体，悬空尺寸可以被修复。、通过拖动悬空端点到有效的参考实体，悬空尺寸可以被修复。 对
1111、外部参考后缀、外部参考后缀、外部参考后缀 ->x ->x ->x 意味着该参考引用被锁定。错意味着该参考引用被锁定。错意味着该参考引用被锁定。错
1212、当拖放一个零件到装配体时，零件配置只能是激活配置。对、当拖放一个零件到装配体时，零件配置只能是激活配置。对、当拖放一个零件到装配体时，零件配置只能是激活配置。对 1313、在、在SW中，当创建阵列特征时，可以选择跳过的实例。对中，当创建阵列特征时，可以选择跳过的实例。对
1414、第一个放入到装配体中的零件，默认为固定。对、第一个放入到装配体中的零件，默认为固定。对、第一个放入到装配体中的零件，默认为固定。对
1+X机械工程制图(初级)真题
机械工程制图职业技能等级证书（初级）样卷
满分：100分
※※※※※※※※※※※※※※※※※※※※※※※※※
考试须知：1.考核分为理论、实操两部分，连续考核共120分钟；2.请依据提供的图纸进行作答，共分为三个工作任务；3.请仔细阅读任务要求，按照指定的文件格式保存并提交作品。
任务一：机械识图知识考核。（单选题，共50题，每题1分，共50分）1、A3图幅的尺寸是（）A.420x594mmB.297x210mmC.420x297mmD.210x297mm2、当前所示图纸为()A.中心投影法B.正投影法C.斜投影法D.以上都不是
3、与三视图对应的立体示意图，正确的是(C)
4、已知物体的三个视图方向，则正确的主视图为(B)
5、图中四组图形，正确的是（B）
6、如图所示，该机件的视图表达形式是（）A.基本视图B.剖视图C.移出断面图D.重合断面图
7、图中A-A剖视图采用的剖切面是（）A.单一剖切平面B.单一斜剖切平面C.几个相交的剖切平面
D.几个平行的剖切平面8、根据给定的主、左视图，正确的俯视图为（D）
9、已知物体的主视图方向，则正确的俯视图为（A）
10、根据主视图和俯视图，找出对应的A向局部视图(A)
11、以下几组尺寸为定形尺寸的是（）
A.R12、6B.110、6C.R12、Φ12
D.110、R2412、在端盖零件图文字技术要求中，全部倒角C0.5含义是（）
A.轴向距离0.5，与轴线夹角45°B.轴向距离0.5，与轴线夹角60°
C.轴向距离0.5，与轴线夹角任意D.轴向距离1，与轴线夹角任意
13、管接头节径的数量是（）
A.4B.3C.2D.1【AA01A003】14、各种图线重合时，线型的选用顺序为（）A、粗实线>虚线>点画线B、点画线>粗实线>虚线C、点画线>虚线>粗实线D、粗实线>点画线>虚线
AA01B001】15、绘制物体轴线及对称中心线采用的线型为（）A、粗实线B、虚线C、双点画线D、细点画线【AD01A003】16、图中四组图形，正确的是（）A、AB、BC、CD、D
机械制图练习
机械制图练习
⼀、判断正误
1、表达⼀个⽴体必须画三视图。(Χ)
2、主、俯，左视图间的关系是：长对正、⾼平齐、宽相等。(√)
3、⽴体的—个投影只能表⽰两个⽅向的尺⼨⼤⼩，但不能确定⽴体的形状。(√)
4、⼀般选择最能反映⽴体形状特征的⽅向作为主视图的投射⽅向。(√)
5、组合体应有三个⽅向的尺⼨基准。(Χ)
6、组合体必须标注总体尺⼨。(Χ)
7、绘制草图时，不要求遵照国标规定的图物⽐例。(Χ)
8、要确切地表达⽴体形状，⼀般应画出反应端⾯和侧⾯形状的视图。(√)
9、不允许在虚线上标准。(Χ)
⼆、填充题．1、组合体读图常⽤形体分析法和线⾯分析法。
2、组合体的尺⼨分为、定形尺⼨、定位
尺⼨和总体尺⼨。
3、⼀个封闭线框可能表⽰平⾯、曲⾯或孔。
4、标注组合体尺⼨的要求是：完整、正确、清晰。
5、⽴体构型的基本⽅法有堆积、切割两种。
6、选择组合体主视图的原则是⾃然稳定、反映特征、可见性好。
7、组合体两个相切的表⾯，相切处线的投
影。(画，不画)；两个对齐的表⾯，其分界线(画，不画)。
三、是⾮题(对者画√，错者画Χ)。
1、斜视图⼀般不标注。(Χ)
2、剖切⾯和剖视图的名称⽤相同字母表⽰。(√)
3、物体取剖视后，若物体不可见部分的结构已清楚表达，该部分在图形上的虚线可
以不画。(√)4、合断⾯的轮廓线⽤粗实线绘制。(Χ)
5、在局部剖视图中，视图与剖视图的分界线是⼀般是波浪线。(√)
6、重合断⾯的轮廓线⽤粗实线绘制。(Χ)
四、填空题：
1、基本视图在同⼀张图纸内，如按规定位置配置，不需(要，不需)标注视图名称。
2、采⽤旋转剖画剖视图时，当剖切后产⽣不)完整要素时，应将此部分以不剖(剖，
不剖)绘制。3、绘制断⾯图时，当剖切平⾯通过回转⾯
形成的孔或凹坑的轴线时，按剖视绘制。
4、当剖切平⾯通过物体的肋或薄壁等结构的厚度对称平⾯(纵向剖切)时，这些结构
不画(画，不画)剖⾯符号。五、识别螺纹标记
螺纹标记螺纹种类公称直径螺距导程线数旋向中径公差带代号顶径公差带代号旋
机械制图考试练习题及答案1_2023_背题版
***************************************************************************************
试题说明
本套试题共包括1套试卷
每题均显示答案和解析
机械制图考试练习题及答案1(500题)
***************************************************************************************
机械制图考试练习题及答案1
1.[单选题]图纸的基本幅面分为（ ）。
A)3种
B)4种
C)5种
答案:C
解析:
2.[单选题]简单的装配图中的零件除标准件外,其余零件一 般应称为(
A)非标准件
B)专用件
C)特殊零件
答案:B
解析:
3.[单选题]正等轴测图的轴间角为（ ）
A)120
B)60
C)90
答案:A
解析:
4.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。
A)1:01
B)2:01
C)5:01
答案:C
解析:
5.[单选题]下列比例当中表示放大比例的是（ ）
A)1:01
B)2:01
C)1:02
答案:B解析:
6.[单选题]看组合体三视图的方法有（ ）
A)形体分析法
B)线面分析法
C)以上都是
答案:C
解析:
7.[单选题]普通螺纹的牙型为( )。
A)三角形
B)梯形
C)锯齿形
答案:A
解析:
8.[单选题]制图字体要求汉字应写成（ ）字，并采用国标中规定的简化字
A)宋体
B)仿宋体
C)长仿宋体
答案:C
解析:
9.[单选题]哪种坐标输入法需要用@符号？
A)极坐标
B)绝对坐标
C)相对坐标
答案:C
解析:
10.[单选题]在三视图中，主视图反映物体的（ ）
A)长和宽
B)长和高
C)宽和高
答案:B
解析:
11.[单选题]在CAD中一组同心圆可由一个已画好的画用（ ）命令来实现。
A)拉伸命令
B)移动命令
C)偏移命令
答案:C解析:
12.[单选题]当内螺纹为不可见时，螺纹的所有图线均用（）绘制。
A)粗实线
机械制图试题库 (含参考答案)
机械制图试题
第A部分填空、选择、判断题
一．制图基础知识
1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。
2、图纸是工厂组织生产、制造零件和装配机器的依据。
3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在
主视图的右侧。4．比例是指图中图距与其物距之比。图样上标注的尺寸应是机件的
最后完工尺寸，与所采用的比例无关。
5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。
6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。无论采用何种比例，
图样中所注的尺寸，均为机件的实际尺寸。
7．图样中书写的汉字应用长仿宋体体书写。字号指字体的高度，
8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线
等八种。
9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，
即称为第一角法。亦称第一象限法。10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用
细实线画出，对称中心线和轴线用点画线画出。虚线、细实线和细点划线的图线宽度约为粗
实线的1/2。11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，
C表示45°倒角。
14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝
左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开图线。15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所
