电磁流量计培训资料全
电磁流量计讲稿(DOC)
电磁流量计1.工作原理1．1 传感器电磁流量计是一种应用法拉第电磁感应定律的流量计,用于测量封闭管道中导电液体和浆液的体积流量。
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。

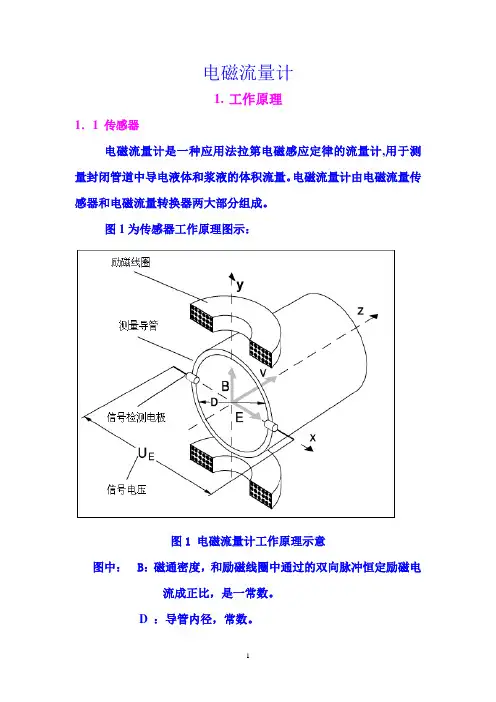

图1为传感器工作原理图示：图1 电磁流量计工作原理示意图中： B：磁通密度，和励磁线圈中通过的双向脉冲恒定励磁电流成正比，是一常数。
D ：导管内径，常数。
U E：信号电压v ：导电介质的平均流速如图1所示，根据电磁感应定律，导电性液体介质在垂直于磁场的非磁性测量管内流动，在与流动方向垂直的方向上产生与流速成比例的感应电势，即在信号电极上产生信号电压U E。
U=BLV U可测，B一定，L一定.U E∝ B * D * v D，B均为常数，故可计算出流速，进而计算出流量Q v ：s=πR2Q v = (π/4) * D2 * v1．2 转换器工作原理通用的仪器仪表不能检测电极上感应的信号,只能由配套转换器完成。
从传感器电极输出的流量信号有以下特点：①是以介质为参考点(0V)的差动信号。
故必须把介质电位作为信号地(0V)传输到转换器。
传感器法兰和管道法兰必须“电气“连通，流量计在塑料管道等非金属管道使用时,必须加接地环或接地发兰，或传感器加接地电极。
②信号微弱。
U E∝ B * D * v D为常数；B∝In In为励磁线圈的安匝数；在一定流速下,欲增大流量信号,仅能增大磁通密度B.而B又正比于励磁电流I和励磁线圈n. 但增大励磁电流I不符合节能的原则,增加励磁线圈匝数n会使传感器变得笨重,线圈电阻的增加又影响励磁电流的恒流性能。
现在厂家通常用几百mA～几十mA的励磁电流产生0.X～0.0X mV(V=1m/s时)信号。
而电子技术和电子元件的发展使接收如此微弱的信号成为可能。
③信号内阻大。
传感器作为流量信号的电压源，其内阻R0为：1R0,传感器的信号内阻,Ω;R0=σdσ,介质电导率,S/cm ;d,电极直径,cm ,通常d=1cm.自来水:σ≈200μs/cm =2×10-4 s/cm, R0=5KΩ高档电磁流量计允许的电导率下限:σ≈5μs/cm =5×10-6 s/cm，R0=200KΩ传感器作为流量信号的电压源有如此之高的内阻,对信号的传输和接收都提出了较高的要求.④干扰多,幅度大。
《电磁流量计》课件
安装高度
根据管道直径和流体特性 ，确定流量计的安装高度 。
接地措施
确保流量计有良好的接地 ，以保障安全。
使用和维护
定期检查
数据记录与报告
定期检查流量计的外观、接线和密封 性，确保正常工作。
记录流量计的读数和运行状态，定期 生成报告。
清洗和保养
根据需要，对流量计进行清洗和保养 ，保持其性能。
安全措施
技术创新和改进
传感器技术
提高传感器的精度和稳定性，实 现更快速、更准确的测量。
数据分析技术
利用人工智能和大数据技术对流 量数据进行深度挖掘和分析，提
高数据处理效率和准确性。
无线通信技术
实现远程监控和数据传输，提高 电磁流量计的便捷性和实时性。
市场前景和竞争格局
市场需求
随着工业自动化的快速发展，电磁流量计的市场需求不断增长，尤其在石油、化工、水处理等领域具有广泛应用 。
采用环保材料和低能耗设计，减少对环境的影响 ，符合可持续发展的要求。
感谢您的观看
THANKS
易于维护
结构简单，安装方便，日常维 护工作量较小，降低了运营成
本。
缺点
01
02
03
成本较高
相较于一些其他类型的流 量计，电磁流量计的成本 较高。
需要电源
需要外部电源供电，不能 在无电源环境下工作。
对管道材质有要求
对于一些导磁性较差的管 道材质，如塑料、橡胶等 ，电磁流量计可能无法正 常工作。
应用领域
防爆防雷
在有爆炸和雷击风险的环境中， 采取相应的防爆和防雷措施。
限流与降压
在流量计前安装限流阀和降压阀， 以保护流量计不受过大压力和流速 的冲击。
电磁流量计讲稿资料
电磁流量计1.工作原理1．1 传感器电磁流量计是一种应用法拉第电磁感应定律的流量计,用于测量封闭管道中导电液体和浆液的体积流量。
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。
图1为传感器工作原理图示：图1 电磁流量计工作原理示意图中： B：磁通密度，和励磁线圈中通过的双向脉冲恒定励磁电流成正比，是一常数。
D ：导管内径，常数。
U E：信号电压v ：导电介质的平均流速如图1所示，根据电磁感应定律，导电性液体介质在垂直于磁场的非磁性测量管内流动，在与流动方向垂直的方向上产生与流速成比例的感应电势，即在信号电极上产生信号电压U E。
U=BLV U可测，B一定，L一定.U E∝ B * D * v D，B均为常数，故可计算出流速，进而计算出流量Q v ：s=πR2Q v = (π/4) * D2 * v1．2 转换器工作原理通用的仪器仪表不能检测电极上感应的信号,只能由配套转换器完成。
从传感器电极输出的流量信号有以下特点：①是以介质为参考点(0V)的差动信号。
故必须把介质电位作为信号地(0V)传输到转换器。
传感器法兰和管道法兰必须“电气“连通，流量计在塑料管道等非金属管道使用时,必须加接地环或接地发兰，或传感器加接地电极。
②信号微弱。
U E∝ B * D * v D为常数；B∝In In为励磁线圈的安匝数；在一定流速下,欲增大流量信号,仅能增大磁通密度B.而B又正比于励磁电流I和励磁线圈n. 但增大励磁电流I不符合节能的原则,增加励磁线圈匝数n会使传感器变得笨重,线圈电阻的增加又影响励磁电流的恒流性能。
现在厂家通常用几百mA～几十mA的励磁电流产生0.X～0.0X mV(V=1m/s时)信号。
而电子技术和电子元件的发展使接收如此微弱的信号成为可能。
③信号内阻大。
传感器作为流量信号的电压源，其内阻R0为：1R0,传感器的信号内阻,Ω;R0=σdσ,介质电导率,S/cm ;d,电极直径,cm ,通常d=1cm.自来水:σ≈200μs/cm =2×10-4 s/cm, R0=5KΩ高档电磁流量计允许的电导率下限:σ≈5μs/cm =5×10-6 s/cm，R0=200KΩ传感器作为流量信号的电压源有如此之高的内阻,对信号的传输和接收都提出了较高的要求.④干扰多,幅度大。
ABB电磁、质量流量计培训
ABB Group September 8, 2010 | Slide 7
Aquamaster电磁流量计
1．上电时没有显示PASS，而显示ERR 1 解决方案：检查传感器接线。有条件的情况可以更换一台 变送器测试；最后检查传感器端接线以及一次板。 2．上电后很快显示电池报警 解决方案：换新电池；如仍报警则变送器需返厂维修。 3．原工作正常的流量计显示空管报警 解决方案：一般AquaMaster的空管报警均很准确，若确认 管道的确满管且传感器接线正常，应通讯查看电极阻值，若 过大（大于20K）应清洗电极。 4．原工作正常的流量计显示传感器报警 解决方案：先重新启动流量计，若显示ERR 1，则检查传感 器电缆；若显示PASS，则可将参数344设为120。
ABB Group September 8, 2010 | Slide 5
XE电磁流量计
14、电磁流量计衬里起鼓
流量计装在30米高的塔侧，由泵从下往上经流量计给 塔供介质。和操作工询问得知，在停机时，泵不工作， 打开排放口，清除管内的介质，但流量计下游的阀门 通常是关着的，这势必造成在管路中产生一定的真空， 从而使得流量计衬里隆起变形。 建议用户在停机时，打开流量计下游的阀门， 建议用户在停机时，打开流量计下游的阀门，这样在 排放口打开时，不会产生负压。 排放口打开时，不会产生负压。
ABB Group September 8, 2010 | Slide 9
Aquaprobe电磁流量计
1．测量值波动较大，且已排除以上原因 解决方案：检查传感器接线，尤其是屏蔽层，是否正确接至 变送器接地处，尤其是MagMaster。 2．工艺不变，测量值减小 解决方案：检查电极阻值是否变大，如是则须擦洗电极 3．零点有漂移 解决方案：零漂很难判断是管道中有微小流量还是流量计本 身的零漂，一般其值较小可通过小流量切除将其切掉；若一 定要查明原因可将流量计拆下，放至水桶中观察是否有零漂， 但要将水用接地线接地；若流量计本身有零漂可检查两电极 阻值是否相差较大，或电极表面有明显划痕，这均可造成零 漂。
电磁流量计培训教材(以山武流量计为例)
北京碧水源科技股份有限公司
电磁法测流量原理
北京碧水源科技股份有限公司
B－磁通密度；D－测量管内径；V－流量信号（电动势）； U－液体平均轴向流速 基本方程
7
北京碧水源科技股份有限公司
电磁流量计的测量原理基于法拉第电磁感应定律: 导电液体在磁场中作切割磁力线运动时,导体中 产生感应电势,其感应电势为:E=KBVD K—仪表系数；V—流体速度； D—管内径； B—磁感应强度： 测量流量时,导电性液体以速度V流过垂直于流动 方向的磁场,导电性液体的流动感应出一个与平均 流速成正比的电压,其感应电压信号通过二个或二 个以上与液体直接接触的电极检出,并通过电缆送 至转换器通过智能处理,实现流体瞬时流量,累积流 量的显示及流量数据与微机系统之间的通讯和控制.
北京碧水源科技股份有限公司
日本山武电磁流量计
方法原理 技术参数 运行准备 仪器操作 日常维护
1
方法原理
2
北京碧水源科技股份有限公司
流量检测的背景知识
流量 ？ 所谓流量， 所谓流量，是指单位时间内流经封闭管道或明渠有 效截面的流体量，又称瞬时流量。 效截面的流体量，又称瞬时流量。在某一时段内流 过流体的总和， 过流体的总和，及瞬时流量在某一时段的累积量称 为累积流量。 为累积流量。
电磁流量计资料讲解共41页文档
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要Leabharlann 敢地 走到底 ，决不 回头。 ——左
电磁流量计掌握重点知识
培训重要内容：在本次培训完成后应掌握以下几点：1. 电磁流量计，分一体式和分体式流量计，了解其大致结构和各项基本原理。
2. 一体式 主要掌握其界面的设置:零点设置,量程设置,系数设定. 3 分体式 掌握上边的要求之外,还应掌握转换器和传感器之间的接线. 4 掌握流量计的一些简单故障处理。
内容：电磁流量计的原理:基于法拉第电磁感应定律.用于测量封闭管道中导电液体和浆液的体积流量。
它由电磁流量传感器和电磁流量转换器两大部分组成传感器为测量部分安装在管道阀体上。
当管道内有导电介质流过时会切割磁感线产生感应电压在0.02~0.002V 之间，既而有微弱的感应电流产生并传给转换器。
其原理示意图：转换器为信号分析器，经过信号放大后可转换为要求的4~20ma 信号。
分体式转换器安装在传感器100M 内.一体式为传感器和转换器的合成。
其原理如图（附件1） 一体不需要接线，分体的传感器和转换器之间需要，接线示意图：D S 1S I G 1S I G 2D S 2SIGGND C D 1C D 2G N D传感器D S 1S I G 1S I G 2D S 2SIGGND C D 1C D 2G N D励磁驱动单片机测量系统S T T 3200电缆R S 232或R S 485D 型插口从上图可知，其传感器到转换器需要接线的端子共8个，为STT3200电缆: DS1 信号1屏蔽线 SIG1 信号1 SIG2 信号2DS2 信号2屏蔽线 SIGGND 信号地 CD1 励磁驱动+ CD2 励磁驱动- GND 大地其信号线的内部具体构造：其阀体的接地线示意图：电磁流量计的铭牌如下图：特点：电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞,适用于测量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等。
电磁流量计不产生因检测流量所形成的压力损失，仪表的阻力仅是同一长度管道的沿程阻力，节能效果显著，对于要求低阻力损失的大管径供水管道最为适合。
流量计培训资料
保持清洁
定期清理流量计及其周边环境，保持清洁 ，避免灰尘、杂质等影响测量精度。
流量计的常见故障及排除方法
流量计无输出
检查信号连接是否正常，重新启动 流量计，如仍无输出则需更换传感 器或其他硬件。
测量误差过大
检查流量计是否校准，检查传感器 是否磨损或堵塞，如有需要应进行 更换或清洗。
02
流量计的选用与安装
流量计的选型原则和注意事项
按使用需求选型
根据被测流体的性质、流量范 围、精度要求等因素选择合适
的流量计。
性能稳定性
考虑流量计的抗干扰能力、防爆 性能、抗震性能等，以保证其长 期稳定运行。
安装条件
根据现场环境条件，如温度、湿度 、压力等，选择适合的流量计。
流量计的安装步骤和注意事项
准备工具和材 料
根据所选流量计的型号 ，准备相应的安装工具 和材料。
检查管道
安装位置选择
安装方式选择
确保管道内部清洁、无 杂物，并检查管道尺寸 、椭圆度等是否符合要 求。
选择直管段适当的位置 安装流量计，尽量避免 管道弯头、阀门等影响 流场的地方。
根据现场条件和管道尺 寸，选择合适的安装方 式，如法兰连接、螺纹 连接等。
流量计的生产过程和质量控制
原材料控制
严格控制原材料的采购和使用 ，确保原材料的质量符合要求
。
生产工艺控制
流量计的生产过程中需要经过 多个工序，需对每个工序进行
严格的质量控制。
过程检验
在生产过程中需要进行多次质 量检验，确保每个批次的产品
质量合格。
流量计的质量检测和验收程序
01
02
03
