天正暖通设计图文教程(详解)2
1.2 CAD文件自动保存时间设置
“工具”－“选项”－“打开 和保存”－“自动保存”
1.3 通用设置
捕捉：拾取具有一定间隔距离的点 栅格：显示界面网格 通常“捕捉”与“栅格”间距设置的值相等
1.3 通用设置
正交：对象编辑操作，如移动、复制 极轴：绘制一定角度的直线及对象编辑操作
1.3 通用设置
或框选要修剪掉的部分
4.删除不了的，命令里面的删除“r”
修剪.例子
.
延伸
延伸到边界图形的交点（实际交点） 1.点击延伸命令 2.选择边界图形（回车确认） 3.选择要进行延伸的图形（回车确认） 虚拟交点： 边（E）:e 多线也可延伸 一组线也可延伸 圆弧也可延伸 注意：选择哪边，哪边延伸 也可延伸到圆弧
打断 打断：把两点之间的线段进行删除 1.打断命令 2.选择打断的物体即打断的第一点（不准确） 3.指定第二个打断点
打断.例子 .
选择对象上的任意一点
合并 直线必须共线 圆点分割图形为两部分
拉伸
1.点击拉伸命令 2.选择图形（不要全选） 选2边，回车 3.指定基点 4.移动 选择图形：选三个边 全选：命令等于移动
.
删除命令
回车
回车 回车
旋转 点击“旋转”命令 选择对象，回车确认 指定基点（图形上，图形外） 指定旋转角度，逆时针旋转为正 顺时针旋转为负 复制“c”，原始图形保留，旋转并复制
修剪
1.点击修剪命令 2.回车选择全部图形 （整体图形与其他图形的交点为断点，部分进行修剪） 3.点击需要修剪掉的部分
整体图形缩放
单位
格式→单位
2.18线型比例
格式→线型 加载 当前
1.点击要修改线型的直线 2.点击对象特性 3.修改：线型比例
坐标系
世界坐标系：
默认，x、y、z轴，原点不变，有原点标记
用户坐标系：
没有原点标记，原点位置可变， 坐标系方向可变(可旋转)
2.2 二维绘图：数值输入
1.绝对坐标输入 直角坐标输入：长度，长度 极坐标输入：长度<角度
1.点击谁选谁，继续点击，加选 2.右下向左上画框 3.左上向右下画框，图像完全包含才被选 4. 命令“f” ，画线选，与谁相交选谁 5. 命令“all”全选 6. 命令“l” ，选最后一次画的图形 7. 选择过程中，命令“r” ，减选，点击
回车确认，即删除选择
举例4. 命令“f” ，画线选，与谁相交选谁
对象捕捉：捕获设置的类型点 对象追踪：与过某个点（追踪点）垂直或延长线相交的点
背景设置 .
2.1 二维绘图命令
“绘图工具条”的显示 界面上方空白区域单击鼠标右键，以下操作如下图。
命令的重复 Enter键 空格键 在绘图区中右键 命令的撤销 “undo”---放弃最近几个操作
绘制直线 绘制结束，确认： 1.按“Esc”键 2.点击右键 3.按回车键 正交设置：按F8 撤销：“ctrl”+“z”相当于命令“u”
《计算机辅助设计》 Computer Aided Design
第2讲 二维绘图与对象编辑(1)
主要授课内容
1.CAD通用技巧或设置 2.二维实体绘图命令 3.二维实体编辑命令 4.信息查询与特性匹配
1.1 CAD软件使用几个小技巧
1.及时保存文件。自动保存和手动保存； 2.绘图比例按采用1：1； 3.删除实体方法，鼠标选择实体，键盘“Delete”删除 4.结束某一操作命令时，键盘“Esc”键或“Enter”键； 5.确认某一操作命令时，键盘“Enter”键； 6.手动输入与鼠标输入相结合； 7.实体选择时，巧妙运用实框与虚框的区别。
拉长
把非闭合的图形拉长或缩短 选择图形进行拉长或缩短
圆弧的拉长或缩短，圆周方向较难
继续点选可继续拉长
不应用拉长命令来拉长
.
对齐
要移动的物体：原物体 基准物体：目标物体 1.点击对齐命令 2.选择原物体，回车确认 3.指定第一源点：原物体上的一点 4.指定第一目标点：目标物体上的一点（第一点重合） 5.指定第二源点：原物体上的一点 6.指定第二目标点：目标物体上的一点，回车 （二维做到第二点，三维再做到第三点） 7.是否缩放：否 是否缩放：是
测量
命令“di”
实时平移
按住左键 或者按住鼠标中键，即可出现手形
绘制点 单点 多点：结束必须“Esc” 定数等分：把线段等分为若干段
定距等分：每隔指定距离插入一点(从选择的一端开始)
绘制圆弧 三点 起点、圆心、端点 注意：画圆弧是逆时针
删除，选择对象
点击“删除”命令 选择物体（命令行提示“选择对象”时应用）
2.相对坐标输入
在输入数据前加符号“@” 注意：相对坐标在同一个命令中，相对于上一 点，否则就相对于上一命令结束点
3.1思考与练习
3.2思考与练习
1.绘制箭头 2.
4.1信息查询与特性匹配
.
阵列 矩形阵列：把图形在两个方向上以一定等 间距进行大量复制 环形阵列：以某点为中心，在圆周方向上 进行复制 大量复制 1.画一个图形 2.点击阵列命令，选择矩形阵列还是环形阵 列，选择对象，回车回到对话框 3.设置行、列的数量和间距
分解 把图形分解为直线段（基本图形） 点击分解 选择对象 回车确认
圆角
1.点击圆角命令 2.设置圆角半径“r” 3.选择角的一边 4.选择角的另一边 5.命令里的修剪“t”，多余部分是否修剪掉 矩形、多边形倒圆角 多段线倒圆角 多线倒圆角（先分解） 同时对多个角进行倒圆角，命令里的多段线“p”
倒角 与圆角类似
距离：输入两个边修剪的距离 角度：输入一个边修剪的距离，和这个边修剪的角度 修剪：是否保留修剪掉的边
天正暖通设计图文教程(详解)6
第6讲 多图操作与外部引用
主要授课内容
1.多图操作 2.外部参照设置与管理
1.1多图显示
1.打开多个图，用 “Ctrl+Tab” 键依次轮流全屏显示打开各图； 2.使用“窗口”功能，可以在同时显示所有打开的图。
1.1多图显示
3.使用“垂直平铺”后，两幅图的显示如下。
1.2 多图之间对象复制
利用“复制到剪贴板”功能进行两图之间对象复制。
复制按钮 不能进行多图之间的复制
2.1使用外部参照：附着外部参照
打开“外部参照”（图2.1） 或输入“attach”,打开对话框（图2.2）
xref
图2.1
图2.2
.
.
.
拉开
.
外部参照管理器
.
链接
“外部参照”与“块” 的区别
.
可以编辑
.
.
剪裁“外部参照”
.
回车
回车
.
回车
.
选择要剪裁的 外部参照
绘制多边形 剪裁框
回车
.
注：剪裁边界不规则时，需先用 多段线绘制，且边界不能闭合。
.
回车 回车
点击多段线
end
“打开”-在AutoCAD打开“外部参照” “附着”－显示“外部参照”引用信息对话框； “拆离”－删除主图中的“外部参照”； “重载”－更新其他用户编辑过的“外部参照”； “卸载”－暂时冻结外部参考，使其不再显示或重新生成；
打开“外部参照”
可以进行编辑
.
编辑“外部参照”
.
.
特别亮显
.
插入块 外部参照 是否保存到图形 是 否，只保存链接路径 是否增加图形文件大小 是 很小 是否包含属性 是 否 是否自动更新 否 是，在打开图形时
天正暖通软件简介及轴网工具教学
第一节：天正软件简介及轴网工具一、天正暖通软件简介天正软件是北京天正软件开发的建筑专业系列软件天正公司是由具有建筑设计行业背景的资深专家发起成立的高新技术企业，自1994年开始就在AutoCAD图形平台成功开发了一系列建筑、暖通、给排水、电气等专业软件，是Autodesk公司在中国大陆的第一批注册开发商。
天正暖通的早期版本以软件工具集为开发方向，因设计辅助工具而声誉卓著。
近几年来不少天正用户希望天正软件不应该仅仅停留在工具集上面，热切盼望其能进一步向智能化方向发展，同时AutoCAD平台以及开发技术的发展与进步对此所提供的有力支持，为实现新构思的软件功能提供了强大动力。
天正人经过数年辛勤耕耘，总结多年从事暖通软件开发经验，结合当前国内同类软件的各自特点，搜集大量设计单位对暖通软件的设计需求，推出从界面到核心面目全新、具有革命性变化的新版THvac，将会在暖通专业设计领域中得到更加广泛的应用。
天正暖通THvac8是天正公司积累多年的扛鼎之作，支持AutoCAD2002－2009为平台，是天正公司总结多年从事暖通软件开发经验，结合当前国内同类软件的特点，搜集大量设计单位对暖通软件的功能需求，向广大设计人员推出的专业高效的软件。
建筑图绘制内嵌天正建筑TArch8.0模块，可绘制天正自定义对象的建筑平面图,支持天正建筑各个版本绘制的建筑条件图。
智能化管线系统采用三维管道设计，模糊操作实现管线与设备、阀门的精确连接；管线交叉自动遮断。
供暖绘图采暖平面绘图方便快捷，双击可编辑修改；提供了【立干连接】、【散立连接】、【散干连接】等均多种自动连接方式；系统图既可通过平面的转换，亦可利用各工具模块快速生成；原理图绘制符合设计实际；采用先进的标注功能，使标注管径、坡度、散热器、标高等大量工作更灵活方便。
地暖设计功能独到，唯一支持不同朝向不等管间距的一次性绘制，【异形盘管】支持不规则房间布置。
针对外墙朝向布置更加合理，可绘制多种样式的地热盘管，双击可编辑盘管间距及出口方向等参数，通过【盘管统计】功能可以统计盘管长度及间距。
天正建筑绘图步骤
天正暖通负荷计算方法1.打开天正底图需要天正原版——dwg文件2.识别内外墙点击——计算——房间——识别内外框选所有楼层建筑实体（仅平面图，屋顶除外）对于无法识别的采用“指定内墙、指定外墙”等工具识别3. 识别房间点击——计算——房间——搜索房间框选整个房间（有无尺寸线，对其不影响）——可以多个房间一起框选，个别无法识别的房间需要逐个点击房间维护结构，包括墙体、门、窗等3.点击——计算——房间——编号排序（起始编号选择“1001”，表示1F，以此类推。
每层分别排序，框选整层建筑完成4.双击房间名称，修改房间名称，这里的名称是可以导入负荷计算表的5.建筑参数提取及设置点击计算——负荷计算，打开之后，软件已默认新建了一个文件。
工程设置填写更多参数，选择所在城市楼栋设置（建筑基本信息、采暖方式、负荷考虑这些内部热源百分比、楼层信息）默认维护结构全局库，lib文件设置材料库（只设置自定义，天正有的不用设置）注意：添加建筑构造，是通过输入“编号”添加材料的设置构造库（只设置自定义，天正有的不用设置）注意：根据建筑构造输入“编号”冷风渗透计算方式——自己设置6.提取房间在一层处---点击右键------提取房间，一层一层设置选取，注意在一层和顶层分别加上地面和屋顶7.房间负荷计算习惯设置批量添加房间参数，编辑——批量添加8. 添加完成后点击------冷热负荷同时计算，完成负荷计算9. 计算------输出计算书。
总结：1.天正冷热负荷是完全分开的，需要同时计算冷热两种负荷时要在添加一次（负荷类型：热负荷）2.需要修改的话，点击“批量修改”，不要错点成批量添加，。

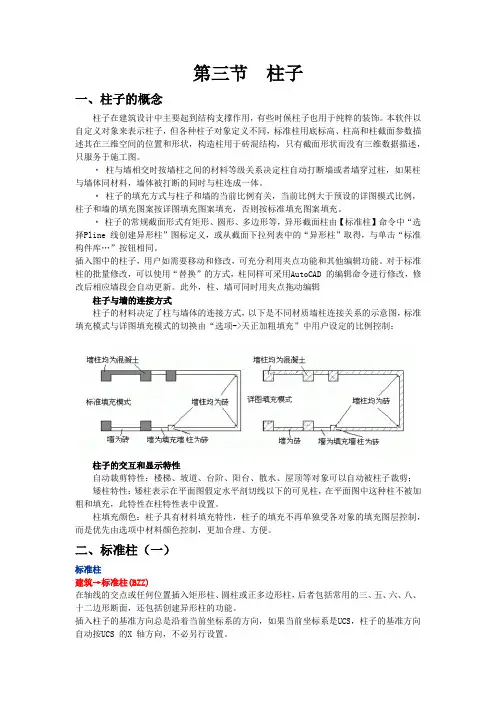

天正暖通柱子教学
第三节柱子一、柱子的概念柱子在建筑设计中主要起到结构支撑作用，有些时候柱子也用于纯粹的装饰。
本软件以自定义对象来表示柱子，但各种柱子对象定义不同，标准柱用底标高、柱高和柱截面参数描述其在三维空间的位置和形状，构造柱用于砖混结构，只有截面形状而没有三维数据描述，只服务于施工图。
·柱与墙相交时按墙柱之间的材料等级关系决定柱自动打断墙或者墙穿过柱，如果柱与墙体同材料，墙体被打断的同时与柱连成一体。
·柱子的填充方式与柱子和墙的当前比例有关，当前比例大于预设的详图模式比例，柱子和墙的填充图案按详图填充图案填充，否则按标准填充图案填充。
·柱子的常规截面形式有矩形、圆形、多边形等，异形截面柱由【标准柱】命令中“选择Pline 线创建异形柱”图标定义，或从截面下拉列表中的“异形柱”取得，与单击“标准构件库…”按钮相同。
插入图中的柱子，用户如需要移动和修改，可充分利用夹点功能和其他编辑功能。
对于标准柱的批量修改，可以使用“替换”的方式，柱同样可采用AutoCAD 的编辑命令进行修改，修改后相应墙段会自动更新。
此外，柱、墙可同时用夹点拖动编辑柱子与墙的连接方式柱子的材料决定了柱与墙体的连接方式，以下是不同材质墙柱连接关系的示意图，标准填充模式与详图填充模式的切换由“选项->天正加粗填充”中用户设定的比例控制：柱子的交互和显示特性自动裁剪特性：楼梯、坡道、台阶、阳台、散水、屋顶等对象可以自动被柱子裁剪；矮柱特性：矮柱表示在平面图假定水平剖切线以下的可见柱，在平面图中这种柱不被加粗和填充，此特性在柱特性表中设置。
柱填充颜色：柱子具有材料填充特性，柱子的填充不再单独受各对象的填充图层控制，而是优先由选项中材料颜色控制，更加合理、方便。
二、标准柱（一）标准柱建筑→标准柱(BZZ)在轴线的交点或任何位置插入矩形柱、圆柱或正多边形柱，后者包括常用的三、五、六、八、十二边形断面，还包括创建异形柱的功能。
天正暖通风管的设置
第七节、风管的设置风管的设置设置：在绘制风系统前，进行相关设置。
菜单位置：【风管】→【设置】菜单点取【设置】会执行本命令，系统会弹出如下所示的对话框。
系统设置1.此处列出了软件自带的管线系统，这里不仅可以对已有系统的参数进行修改还可以通过“增加系统”和“删除”来进行扩充和删减。
2.“单双线设置”可以控制风管的单双线形势，并可以通过“更新途中实体”来对途中已绘的风管进行单双线强制转化。
3.“导入配置”“导出配置”，可以通过导出命令将风管设置中做的设置生成配置文件，可在重装或换机时直接导入设置。
构建默认值1.构建默认设置左侧列表为选择构件类型，中间图片部分为所选构件类型的不同样式，其中红框锁定的样式为连接和布置时默认的样式，构建参数项目处可设置所选构建的默认参数值。
2.“风口与风管默认连接形式”“立管默认样式”点击图片可选择。
3.绘制选项，勾选“锁定角度”绘制风管的时候会有角度辅助如下图所示，并且可以设置角度间隔。
4.连续绘制过程中标高发生变化时自动生成变高弯头或乙字弯的相关设置。
● 计算设置1.关于计算参数的一些设置。
2.进行风管水力计算之后，可以通过计算菜单下的“结果查询”命令以流速或比摩阻范围为条件进行颜色标识，此处即是对相关范围和颜色的设置。
● 材料规格1.风管尺寸规格设置，开放可扩充和删除。
2.矩形和圆形中心线显示设置，风管和各类连接件之前的方块内打钩显示中心线不钩则不显示，并可通过“更新途中实体”对已绘部分进行中心线显示设置的更新。
3.材料扩充以及对应粗糙度的相关设置。
● 标注设置1.标高基准和自动标注位置的设置。
2.文字和箭头的设置。
3.自动标注和斜线引标内容的相关设置。
4.标高前缀设置5.风管长度和距墙距离标注的单位设置。
● 法兰1.默认法兰样式设置，改变默认法兰样式后可通过“更新图中法兰”对图面上已有法兰进行更新。
2.法兰出头尺寸设置，风管最大边范围中的“-”无穷大或无穷小，可增加或删除行，修改参数后同样可以通过“更新图中法兰”来对已有法兰进行更新。
天正t20系统暖通空调初步设计说明
暖通空调初步设计说明1 设计依据1.1 上级批文详见总论部分；1.2 甲方提供的设计任务书；1.3 建筑专业提出的平面图和剖面图；1.4 室外计算参数(北京地区)夏季空调计算干球温度33.2℃夏季空调计算日平均温度28.6℃夏季空调计算湿球温度26.4℃夏季通风计算干球温度30.0℃夏季空调计算相对湿度78 %夏季大气压力99.86Kpa夏季平均风速 1.9 m/s冬季空调计算干球温度-12℃冬季通风计算干球温度-5℃冬季空调计算相对湿度45 %冬季大气压力102.04 Kpa冬季平均风速 2.8 m/s1.5 建筑物围护结构的热工性能围护结构名称外窗外墙屋面地面传热系数w/ m2·℃ 2.7 0.58 0.48 0.211.6 国家主要规范和行业标准(1)《采暖通风与空气调节设计规范》GB50019-2003；(2)《高层民用建筑设计防火规范》GB50045-95(2001版)；(3)《民用建筑热工设计规范》GB50176-93；(4) 全国民用建筑工程设计技术措施《暖通空调·动力》；(5)《民用建筑隔声设计规范》GBJ1182 设计范围设计范围为采暖、通风、空调、防排烟及冷热源设计。
冷冻机房冷却水系统由给排水专业设计。
3 设计原则满足国家及行业有关规范、规定的要求，利用国内外先进的空调技术及设备，创建健康舒适的室内空气品质及环境。
4 空调设计4.1 室内设计参数序号房间名称温度℃湿度（％）新风量标准噪声夏季冬季夏季冬季m^U3^U/h·人dB(A)1 办公、谈判24 22 50±10 ≥40 50 ≤40室及接待室2 会议、学术报告厅24 18 50±10 ≥35 36 ≤503 电话机房25 18 50±10 ≥40 50 ≤604 计算中心24 20 50±10 ≥40 50 ≤555 展示厅26 18 50±10 ≥40 50 ≤556 档案室26 18 50±10 ≥35 50 ≤557 餐厅24 20 ≤65 ≥40 30 ≤558 厨房35 159 健身24 20 ≤60 ≥40 80 ≤5510 多功能厅24 20 50±10 ≥35 40 ≤4511 中庭、门厅、走道26 20 ≤65 ≥30 10 ≤554.2 空调冷热负荷估算序号空调部位空调面积(m^U2^U)冷负荷(kW)热负荷(kW)新风量(m^U3^U/h)新风冷负荷(kW)新风热负荷(kW)地下一层大小餐厅1020.45 173.47 19.67 13200 118.8 196.87 厨房及加工411.8 41.1 10.14 12000 66 164.47 其余房间1076.46 75.35 29.48 5000 200 29.9 一层2540 203.2 69.6 12700 68.58 75.96 中庭11111 71.69 53.95 2500 13.5 15 二层2580 193.5 70.69 14100 76.2 84.33 三层2580 193.5 70.69 14100 76.2 84.33 四层2580 193.5 70.69 14100 76.2 84.33 五层2580 193.5 70.69 14100 76.2 84.33 六层2580 193.5 70.69 16000 86.4 95.69 七层2580 193.5 70.69 14100 76.2 84.36 八层2580 193.5 70.69 14100 76.2 84.36 九层2580 193.5 70.69 14100 76.2 84.36 十层2580 243.77 90.53 15000 81 89.71 29385.82 2356.5 838.91 175100 994.68 1342.64.3 空调系统经技术、经济综合比较及专家组建议，空调方案确定为：独立新风空调系统，即新风机组加辐射冷吊顶。
天正课件第二节资料
AutoCAD 2006
Tarch 7.5
3DMAX 8.0
Photoshop
计算机辅助设计
Computer Aided Design
修墙角
“修墙角”命令用于对属性完全相同的墙体相交处进行清理。当 用户对墙体进行某些编辑操作后，如果墙体相交处出现未按要求 打断的情况，可以采用“修墙角”命令对其进行处理。利用该命 令还可以更新墙体、墙体造型、柱子，以及维护各种自动裁剪关 系。 选择“墙体”>“修墙角”菜单，启动“修墙角”命令，窗选要 清理的两墙相交处，即可完成修墙角操作，如下图所示。
AutoCAD 2006
Tarch 7.5
3DMAX 8.0
Photoshop
计算机辅助设计
Computer Aided Design
单线变墙
使用“单线变墙”命令可将绘制的直线、圆、圆弧和多段线等单 线转变为墙体，其中墙体的基线与单线相重合；还可以基于轴网 创建墙体。
选择“墙体”>“单线变墙”菜单，打开“单线变墙”对话框， 通过此对话框设置外墙外侧宽、外墙内侧宽和内墙宽，再选择生 成墙体的方式，即可完成“单线变墙”的操作，如下图所示。
AutoCAD 2006
Tarch 7.5
3DMAX 8.0
Photoshop
计算机辅助设计
Computer Aided Design
4.内外识别工具
设别内外 指定内墙 指定外墙 加亮外墙
AutoCAD 2006
Tarch 7.5
3DMAX 8.0
Photoshop
计算机辅助设计
识别内外
Computer Aided Design
墙体造型 净距偏移
AutoCAD 2006
天正暖通设计图文教程(详解)4
图1
图2
4.1.2多线设置
（3）打开“元素特性”对话框墙中线设置为红色、虚线，偏移量为0。其余 两边的偏移量分别为120和－120 （图3）。
图3
添加一条线
4.1.3多线设置
（4）多线设置保存时，建议文件名称与多线样式名称相同，且保存在软 件默认路径下 （图4）。在其它地方使用时，将此文件复制到AutoCAD相 应目录下（图5）
3.1图案填充
.
3.11图案填充
.
颜色填充
择对象
.
选择要填充的图形
回车
继续填充
拾取点
.
选择包含拾取点
的最小区域
回车
回车
图案填充
右键确定
图案填充原点
从指定的原点 开始图形为完整 的砖块
关联
图形边界变化， 填充也跟着变化
图形边界变化， 填充不变化
非闭合区域的填充
多段线的修改
1.点击修改多段线 2.选择多段线 3.输入命令合并“j” 4.选择要合并的线段 5.回车（or点击右键） 6.回车（or点击右键）
例子：
文本
单行文本1 顶线(上线)、中线、基线、底线(下线)
基准线为基线 录入的文字越多字越小
越少字越大
单行文本2
范围缩放：把所画的图全部最大化到整个屏幕里面
图形界限
格式→图形界限 定义一个绘图区域
(比所画的图大) A3:420*297
全部缩放： 把定义的图形界限全部 收缩到整个屏幕里面
.
.
窗口的调整
窗口缩放：把选择的对象放大到充满整个画面 动态缩放：不如窗口缩放应用的灵活 比例缩放：以屏幕中心为中心，放大一定的比例 中心缩放：以选择点为中心，放大一定的比例 放大：每点一下放大为原来的2倍 缩小：每点一下缩小为原来的1/2 缩放对象：把选择的对象放大到充满整个画面 全部缩放：把定义的图形界限全部收缩到整个屏幕里面
天正暖通 THvac 演示
天正暖通THvac产品编号：530 浏览次数：24099次天正暖通THvac最新版支持AutoCAD200X，是天正公司积累多年之后的扛鼎之作。
内嵌天正建筑软件TArch模块，支持天正建筑各个版本绘制的建筑条件图。
采用三维管道设计，模糊操作实现管线与设备、阀门精确连接。
专业计算实现与图形的完美结合，快速准确。
供暖绘图采暖平面绘图方便快捷；系统图既可通过平面图直接转换，亦可单独快速搭接。
地暖设计功能独到，唯一支持不同朝向不等管间距的一次性绘制，支持不规则房间布置盘管。
空调风管真正的二维、三维统一，既有二维的方便又有三维的实效，风管、设备、三通等构件均支持夹点引出管线功能，方便绘制。
完善的初始设置根据设计习惯进行多方面的设置工作；可扩充风管系统，自定义风管图层；增加风管材料及尺寸规格；设置风管及连接件是否显示中心线；可进行法兰出头长度及风管厚度的设定；风管标注样式支持用户修改；强大的风管绘制及编辑功能【局部改管】可快速实现风管绕梁绕柱的绘制；【平面对齐】可变换风管的对齐方式；【竖向调整】可整体提高或降低风管系统的标高；【打断合并】可任意实现风管间的打断、合并；快速完成组合式空气处理机组的布置支持立式及卧式机组立面图、俯视图的绘制，可自行控制是否配以文字说明及尺寸标注；方便的通用设备库提供风机盘管、空调器、静压箱、水泵、风机、冷却塔、冷水机组设备参数库，支持用户自行扩充；材料统计从当前图中直接框选提取，增加按长度或钢板面积的统计方式，可统计垂直管段长度，并生成表格，统计内容支持在位编辑修改。
专业计算模块负荷计算：可直接提取建筑底图围护结构信息，支持冷、热负荷同时计算或分别计算，其中冷负荷计算提供谐波法和负荷系数法，新版负荷可直接提取天正节能中的DOE2.1文件数据；计算完毕支持将热负荷值分配到散热器上；采暖水力计算：支持提取平面图、系统图，或手动搭建系统形式，可计算传统采暖（垂直单、双管系统）、分户计量（单管串联、跨越，双管并联系统）和地板采暖系统，新增单双管系统，支持自定义供回水方式；计算方法包括等温降法、不等温降法；新增对立管及散热器的批量编辑修改功能；图形化的计算界面，提供图形预览，使计算过程直观明了，并可将结果返回图面，根据结果自动生成系统原理图；提供不同格式计算书的输出；空调水路计算：空调水路计算，可自动提取图形，提供按流速、比摩阻等多种控制条件选择计算，计算结果赋值图面，提供计算书输出功能；风管水力计算：风管水力计算，可从风管平面图或系统图提取管段信息，提供了假定流速、静压复得、阻力平衡3种计算方法，计算后可将管径赋回原图，实现计算与图形的完美结合；提供计算书输出功能；地板采暖计算可计算盘管间距和有效散热量；散热器片数计算可直接提取房间热负荷进行计算，计算结果可赋回图中；依据手册重新录入散热器库，更加准确，支持用户扩充；焓湿图计算支持热湿比线直接绘制，风机盘管不同新风处理模型计算，冬、夏两季一次回风空气处理模型计算，新版增加二次回风计算，计算结果均可以输出。
AutoCAD天正暖通玩不溜？你该看看这个了！
AutoCAD天正暖通玩不溜？你该看看这个了！，回复“暖通”，有惊喜哦~素材 | 互联网编辑整理发布如需转载，请注明来源天正暖通软件T20-HvacV1.0支持32位系统AutoCAD2004~2014平台、64位系统AutoCAD2010~2014平台，与建筑软件统一界面风格，优化暖通专业标注命令的行为模式，更新操作界面。
下面继续为大家分享天正T20暖通软件的使用技巧！特别提示！挑选专业标注中的常用命令，优化操作行为，融合于T20符号标注面板中。
特别提示！【负荷计算】，增加房间管理器，指定房间、户型、楼层为模板并可后续应用，房间自动编号、排序等功能。
特别提示！【负荷计算】，从组合负荷源中独立出凸窗项。
特别提示！【负荷计算】，增加指定隔墙命令，支持后续提取计算。
特别提示！【负荷计算】，增加加亮墙体命令，可加亮分户墙、外墙、隔墙。
（命令行操作）。
特别提示！【负荷计算】，增加手动输入房间负荷赋回到图纸功能。
特别提示！提供【多管绘制】沿线偏移的功能、绘制弧管功能。
特别提示！增加【盘管移动】，对平行型盘管进行局部伸缩。
（将平行型盘管炸开，按命令行提示进行操作。
）特别提示！【盘管连接】，简化步骤，一次选中盘管与分集水器管线，进行连接。
特别提示！【多管管径】，支持支持外径×壁厚样式；增加标高选项。
特别提示！对象选中状态下，在空白处双击鼠标左键，相当于ESC键取消选中。
特别提示！天正采用最先进的自定义实体技术成功实现智能化，但是带来非天正环境下无法显示的问题，用户可用【图形导出】将图保存成t3格式的文件，使实体对象转成兼容的AutoCAD基本对象。
