3-5 静定结构特性
结构力学(全套课件131P) ppt课件
的两根链杆的杆轴可以平行、交叉，或延长线交于
一点。
当两个刚片是由有交汇点的虚铰相连时，两个刚
片绕该交点（瞬时中心，简称瞬心）作相对转动。
从微小运动角度考虑，虚铰的作用相当于在瞬时
中心的一个实铰的作用。
19
20
规则二 （三刚片规则）： 三个刚片用不全在一条直线上的三个单铰（可以
是虚铰）两两相连，组成无多余约束的几何不变体 系。
两个平行链杆构成沿平行方向上的无穷远虚铰。
三个刚片由三个单铰两两相连，若三个铰都有交 点，容易由三个铰的位置得出体系几何组成的结论 。当三个单铰中有或者全部为无穷远虚铰时，可由 分析得出以下依据和结论：
１、当有一个无穷远虚铰时，若另两个铰心的连 线与该无穷远虚铰方向不平行，体系几何不变；若 平行，体系瞬变。
３、通过依次从外部拆除二元体或从内部（基础、 基本三角形）加二元体的方法，简化体系后再作分 析。
41
第一部分 静定结构内力计算
静定结构的特性： １、几何组成特性 ２、静力特性 静定结构的内力计算依据静力平衡原理。
第三章 静定梁和静定刚架
§3-1 单 跨 静 定 梁
单跨静定梁的类型：简支梁、伸臂梁、悬臂梁 一、截面法求某一指定截面的内力
15
１、单约束（见图２-2-2） 连接两个物体（刚片或点）的约束叫单约束。
１）单链杆（链杆）（上图） 一根单链杆或一个可动铰（一根支座链杆）具
有１个约束。 ２）单铰（下图）
一个单铰或一个固定铰支座（两个支座链杆） 具有两个约束。 ３）单刚结点
一个单刚结点或一个固定支座具有３个约束。
16
２、复约束 连接３个（含３个）以上物体的约束叫复约束。
三、对体系作几何组成分析的一般途径

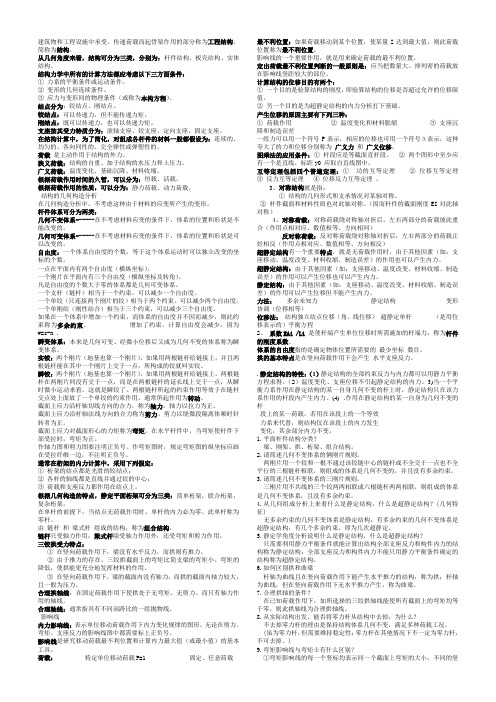

结构力学知识点
建筑物和工程设施中承受、传递荷载而起骨架作用的部分称为工程结构，简称为结构。
从几何角度来看，结构可分为三类，分别为：杆件结构、板壳结构、实体结构。
结构力学中所有的计算方法都应考虑以下三方面条件：①力系的平衡条件或运动条件。
②变形的几何连续条件。
③应力与变形间的物理条件（或称为本构方程）。
结点分为：铰结点、刚结点。
铰结点：可以传递力，但不能传递力矩。
刚结点：既可以传递力，也可以传递力矩。
支座按其受力特质分为：滚轴支座、铰支座、定向支座、固定支座。
在结构计算中，为了简化，对组成各杆件的材料一般都假设为：连续的、均匀的、各向同性的、完全弹性或弹塑性的。
荷载是主动作用于结构的外力。
狭义荷载：结构的自重、加于结构的水压力和土压力。
广义荷载：温度变化、基础沉降、材料收缩。
根据荷载作用时间的久暂，可以分为：恒载、活载。
根据荷载作用的性质，可以分为：静力荷载、动力荷载。
结构的几何构造分析在几何构造分析中，不考虑这种由于材料的应变所产生的变形。
杆件体系可分为两类：几何不变体系------在不考虑材料应变的条件下，体系的位置和形状是不能改变的。
几何可变体系------在不考虑材料应变的条件下，体系的位置和形状是可以改变的。
自由度：一个体系自由度的个数，等于这个体系运动时可以独立改变的坐标的个数。
一点在平面内有两个自由度（横纵坐标）。
一个刚片在平面内有三个自由度（横纵坐标及转角）。
凡是自由度的个数大于零的体系都是几何可变体系。
一个支杆（链杆）相当于一个约束。
可以减少一个自由度。
一个单铰（只连接两个刚片的铰）相当于两个约束。
可以减少两个自由度。
一个单刚结（刚性结合）相当于三个约束，可以减少三个自由度。
如果在一个体系中增加一个约束，而体系的自由度并不因而减少，则此约束称为多余约束。
增加了约束，计算自由度会减少。
因为w=s-n .瞬变体系：本来是几何可变、经微小位移后又成为几何不变的体系称为瞬变体系。
实铰：两个刚片（地基也算一个刚片），如果用两根链杆给链接上，并且两根链杆能在其中一个刚片上交于一点，所构成的铰就叫实铰。
结构力学第六章 力法
四、n次超静定结构的力法典型方程
i1X1 i2 X 2 in X n iP 0(i 1、2、、n)
符号意义同前。 求解内力(作内力图)的公式：
M M1X1 M2X2 Mn Xn M P
FQ FQ1X1 FQ2 X2 FQn Xn FQP
FN FN1 X1 FN 2 X 2 FNn X n FNP 作内力图可以延用第三章的作法：由M→FQ→FN。
通常做法：拆除原结构的所有多余约束，代之 以多余力X，而得到静定结构。
规则： 1）去掉或切断一根链杆，相当于去掉一个约束； 2）去掉一个简单铰，相当于去掉两个约束； 3）去掉一个固定支座或切断一根梁式杆，相当于去 掉三个约束； 4）在梁式杆上加一个简单铰，相当于去掉一个约束。
10
例： a)
X1
X2
37
2、列 力法方程
1211XX11
12 X 2 22 X 2
1P 2P
0 0
（B 0） （C 0）
讨论方程和系数的物理意义。
q
A
D
Δ1P B
C
A
X1=1
δ11 δ21
D
B
C
A
δ12
X2=1 δ22
D
B C
38
位移方程(力法方程)
ΔφB=0 ——B左右截面相对转角等于零。 ΔφC=0 —— C左右截面相对转角等于零。
d)
原结构
X2
X1
X1
X2
n=2
13
e)
原结构
X1 X1 n=1
f)
原结构
n=3
X1
X3
X2
特别注意：不要把原结
构拆成几何可变体系。此
结构复习题

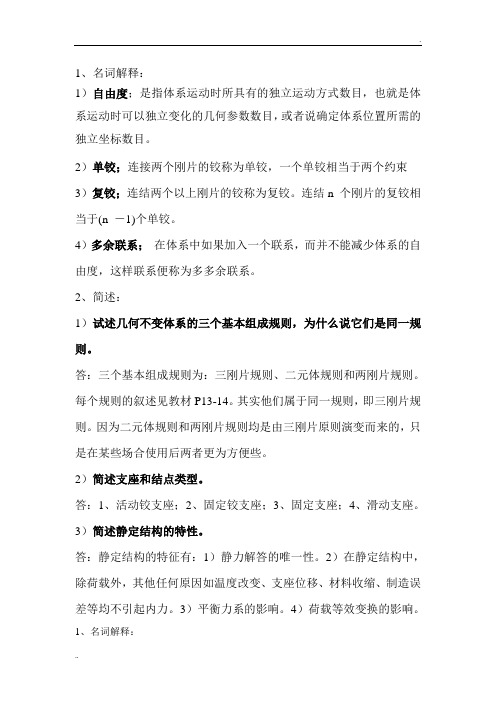

1、名词解释：1）自由度；是指体系运动时所具有的独立运动方式数目，也就是体系运动时可以独立变化的几何参数数目，或者说确定体系位置所需的独立坐标数目。
2）单铰；连接两个刚片的铰称为单铰，一个单铰相当于两个约束3）复铰；连结两个以上刚片的铰称为复铰。
连结n 个刚片的复铰相当于(n －1)个单铰。
4）多余联系；在体系中如果加入一个联系，而并不能减少体系的自由度，这样联系便称为多多余联系。
2、简述：1）试述几何不变体系的三个基本组成规则，为什么说它们是同一规则。
答：三个基本组成规则为：三刚片规则、二元体规则和两刚片规则。
每个规则的叙述见教材P13-14。
其实他们属于同一规则，即三刚片规则。
因为二元体规则和两刚片规则均是由三刚片原则演变而来的，只是在某些场合使用后两者更为方便些。
2）简述支座和结点类型。
答：1、活动铰支座；2、固定铰支座；3、固定支座；4、滑动支座。
3）简述静定结构的特性。
答：静定结构的特征有：1）静力解答的唯一性。
2）在静定结构中，除荷载外，其他任何原因如温度改变、支座位移、材料收缩、制造误差等均不引起内力。
3）平衡力系的影响。
4）荷载等效变换的影响。
1、名词解释：1）刚片；在机动分析中，由于不考虑材料的变形，因此可以把一根杆件或已判明是几何不变的部分看作是一个刚体，在平面体系中又将刚体称为刚片。
2）联系；限制运动的装置称为联系（或约束），体系的自由度可因加入联系而减少，能减少一个自由度的装置称为一个联系。
3）计算自由度；一个平面体系，通常是由若干个刚片彼此用铰相联关用支座链杆与基础相联而组成的。
设其刚片数为m，单铰数为h，支座链杆数为r，则当各刚片都是自由时，它们所具有的自由度总数为3m；而现在所加入的联系总数为（2h+r），假设每个联系都使体系减少一个自由度，则体系的自由度为W=3m-（2h+r），（2-r）实际上每个联系不一定都能使体系减少一个自由度，这还与体系中是否具有多余联系有关。
建筑力学大纲 知识点第九章位移法
第9章位移法用计算机进行结构分析时通常以位移法原理为基础。
位移法是求解超静定结构的另一基本方法。
9.1 等截面单跨超静定梁的杆端内力位移法中用加约束的办法将结构中的各杆件均变成单跨超静定梁。
在不计轴向变形的情况下，单跨超静定梁有图9－1中所示的二种形式。
它们分别为：两端固定梁；一端固定另端链杆（铰）支座梁。
9.1.1 杆端力与杆端位移的正、负号规定1.杆端力的正、负号规定杆端弯矩：顺时针转向为正，逆时针转向为负。
对结点而言，则逆时针转向为正，顺时针转向为负。
杆端剪力：使所研究的分离体有顺时针转动趋势为正，有逆时针转动趋势为负。
2.杆端位移的正、负号规定杆端转角：顺时针方向转动为正，逆时针方向转动为负。
杆端相对线位移：两杆端连线发生顺时针方向转动时，相对线位移Δ为正，反之为负。
9.1.2 荷载作用下等截面单跨超静定梁的杆端力———载常数荷载所引起的杆端弯矩和杆端剪力分别称为固端弯矩和固端剪力，统称为载常数。
9.1.3杆端单位位移所引起的等截面单跨超静定梁的杆端力—刚度系数（形常数）杆端单位位移所引起的杆端力称为刚度系数或称形常数。
§9.2 位移法的基本概念1.基本未知量当不计轴向变形时，刚结点1不发生线位移，只发生角位移Z1，且A1和杆B1的1端发生相同的转角Z１。
刚结点1的角位移Z１就是求解该刚架的位移法基本未知量。
图9 －７2.基本结构 在刚结点1上加一限制转动（不限制线位移）的约束，称之为附加刚臂，如图9－7（ｂ）所示。
因不计轴向变形，杆A1变成一端固定一端铰支梁，杆B1变成两端固定梁。
原刚架则变成单跨超静定梁系，称为位移法基本结构。
3.荷载在附加刚臂中产生的反力矩R 1F在基本结构图9－7（ｂ）上施加原结构的荷载，得到的结构，称为位移法基本体系,杆B1发生虚线所示的变形，但杆端1截面被刚臂制约，不产生角位移，使得刚臂中出现了反力矩R 1F 。
4.刚臂转动引起的刚臂反力矩R 11为使基本结构与原结构一致，需将刚臂（连同刚结点1）转动一角度Z 1，使得基本结构的结点1 转角与原结构虚线所示自然变形状态刚结点转角相同。
建筑力学(8章)
第8章 静定结构的受力分析
复杂桁架
复杂桁架是不按照铰接三角 形规则组成, 它的几何不变 性需要用零载法(来判别。
第8章 静定结构的受力分析
1. 结点法 由于桁架的杆件内力只有轴力, 且每根杆件具有一个均匀的 轴力, 所以, 由多少杆件组成的桁架将只有杆件数的未知轴力数。 对于总共b个杆件用j个铰结点的连接起来的静定平面桁架，其 中与基础相连的支座约束数为r个，则具有未知力个数b+r，则有
Fx 0 Fy 0
FN 25 60 0
FN 25 60kN
FN 23 0
FN 23 0
第8章 静定结构的受力分析
Fx13 60kN FN 12 60kN Fy13 30kN FN 25 60kN FN 23 0
Fx 0 Fy 0
D XD
XA A
YA
B YB
C
YD
XD
D
E YE
F YF
第8章 静定结构的受力分析
一、单元的形式及未知力
结点：桁架的结点法、刚架计算中已知Q求N时取结点为单元。 杆件：静定梁的计算、刚架计算中已知M求Q时取杆件为单元。 杆件体系：桁架、刚架计算的截面法取杆件体系为单元。
P
P
P1
P2
P
P
P1
杆件体系 单元
建 筑 力 学
第8章 静定结构的受力分析
第8章 静定结构的受力分析
基本要求： 了解静定结构受力分析的方法及简化计算方法；
掌握 静定结构的一般性质； 理解 梁、 拱、刚架和桁架的受力特点。 教学内容： ﹡静定结构受力分析方法 ﹡静定结构的一般性质 ﹡各种结构型式的受力特点
第8章 静定结构的受力分析
结构力学总结
式中，n为结构的超静定次数, W为体系的计算自由度。 （2）去约束法 将多余约束去掉，使原结构转化为静定结构，则所去联系总数， 即为原结构的超静定次数。 （3）框格法 框格法计算超静定次数的公式
n 3m h
式中，m为封闭框格数,h为单铰数
n=3×5-7=8 n=3×7-13=8
3. 力法的基本概念 基本未知量：多余约束力。 基本结构：去掉多余联系后的结构。 基本方程：利用基本结构与原结构变形一致的条件建立的求解 多余约束力的方程，又称为力法的典型方程或简称力法方程。 4. 力法的思路 力法的思路是搭桥法。即：综合考虑结构的平衡条件、物理条 件和位移条件，将超静定结构的计算转化为静定结构的计算。 可见，力法计算实际上是对静定结构进行计算。
m2 - m1 + m = 0 m1 - m2 = m
m1
m2
m1=m2
绘M图的一些原则
• 凡有悬臂杆段、简支杆段，可先绘其M图 • 直杆无荷载作用杆段， M图为直线 • 剪力相等的平行杆段， M图也平行 • 含滑动连接的杆段(两平行链杆与杆段平行)，
M图为平行线 • 铰处若无集中力偶作用， M=0 • 对称性 • 区段迭加原理
（2）虚拟力的设置法：虚拟状态中的虚拟力必须取为与实际 状态所求位移相应的广义单位力，保证使虚拟状态中该虚拟 力在实际状态中所求位移上所做的虚功在数值上等于所求位 移。
5．静定结构在荷载作用下的位移计算
在荷载作用下, 结构位移计算的公式为
KP
F N FNP ds EA
k F SFSP ds GA
若
1
，则
2
N1
N2
若
1
，则
2
N1
N2,
建筑力学 第四章
O
I A 1 B C 2 D
在体系运动的过程中，瞬铰的位臵随之变 化。 用瞬铰替换对应的两个链杆约束，这种约 束的等效变换只适用于瞬时微小运动。
八、无穷远处的瞬铰
∞
如果用两根平行的链杆把刚片I和基础相连，则其 瞬铰在无穷远处—瞬时平动。 在几何构造分析中应用无穷远瞬铰的概念时，采 用影射几何中关于∞点和∞线的四点结论：
B 1
I II A
2
C
3、对于A点增加两根共线的链杆后，仍然具有1个自由度。 可见在链杆1和2这两个约束中有一个是多余约束。
一般来说，在任一瞬变体系中必然存在多余约束。
七、瞬铰 点O: 瞬时转动中心 此时刚片I 的瞬时运动情况与刚片I在O点 用铰和基础相连的运动情况完全相同。 从瞬时微小运动来看，两根链杆所起的约 束作用相当于在链杆交点处的一个铰所起 的约束作用，这个铰称为 瞬铰（虚铰）
I II A
1 2
I
C
A
II
B
1 B
2 C
两根链杆彼此共线 1、从微小运动的角度看，这是一个可变体系。 左图两圆弧相切，A点可作微小运动； 右图两圆弧相交，A点被完全固定。
B 1
I II A
2
C
2、当A点沿公切线发生微小位移后，两根链杆不再共线， 因而体系就不再是可变体系。 本来是几何可变，经微小位移后又成为几何不变的体系 称为瞬变体系。 可变体系分为瞬变体系和常变体系，如果一个几何可变 体系可以发生大位移，则称为常变体系。
一点在平面内有两个自由度
一个刚片在平面内有三个自 由度
三、自由度
一般来说，如果一个体系有 n 个独立的运动方式，则这 个体系有 n 个自由度。
一个体系的自由度，等于这个体系运动时可以独立改变 的坐标的数目。 普通机械中使用的机构有一个自由度，即只有一种运动 方式； 一般工程结构都是几何不变体系，其自由度为零。 凡是自由度大于零的体系就是几何可变体系。
结构力学第五章 力法
超静定结构与静定结构 在计算方面的主要区别
• 静定结构的内力只要根据静力平衡条件即 可求出，而不必考虑其它条件，即：内力是 静定的。 • 超静定结构的内力则不能单由静力平衡
条件求出，而必须同时考虑变形协调条件，即： 内力是超静定的。
求解超静定结构的计算方法
• • 从方法上讲基本有两种：力法和位移法。 从历史上讲分传统方法和现代方法。
M1 M1 M 12 l 3 (图形自乘) • EI dx EI dx 3EI 11
•
1P
4 M1MP ql dx EI 8EI
• 代入变形条件， 得： • X1= - ⊿1P/δ11= 3ql/8 (↑) • 最后弯矩图可用叠加原理（也可将X1作用在基
•⊿2P=[(ql2/2×l)×l] =ql4/2EI
（3）、解方程 （求解未知量）
• 力法方程：（可消去 l3/EI） • 4/3 X 1 -X 2 - 5ql/8 = 0 • -X1+4/3X2+ ql/2 = 0 • 解出： • X 1 =3ql/7 • X2 = - 3ql/56
1nXn+
… … nnXn+ ⊿nP = 0
• (n次超静定结构在荷载作用下的力法典型方程） • 基本未知量：n个多余未知力X1 、X2、… Xn； • 基本体系：从原结构中去掉相应的n个多余约 束后所得的静定结构； • 基本方程：n个多余约束处的n个变形条件。
力法典型方程的讨论：
• （1）、可写成矩阵形式: 11 12 1n X 1 1P 0 • 22 2 n X 2 2 P 0 21 n1 n 2 nn X N nP 0 • [δ ]{X} + {⊿P } = {0} • [δ ]——系数矩阵、柔度矩阵 • （2）、力法方程主系数： δ ii≠0,恒为正 . • 因为δ ii是Xi=1作用在自身方向上，所产 生的位移系数，所以不为零，恒为正。
第七章静定结构的内力计算
C
B
q a
qa 2
qa
A
a
qa
2
1．求支反力 2．分段 3．截面法求各段杆端内力值 4．用直线或曲线连接各段 5．标出数据、正负、图名
M CB
qa2 2
(下拉)
M CA
qa2 2
(右拉)
qa 2
C2
B
qa 2
2
qa 2
8
A
M
内力图的作法——剪力图
C
B
qa 2
qa
FQAC qa
FQCA 0
3m 1m
5kN
A
C
D
B
5kN 4kN
5m
4kN
5kN
FQDA
M DA
FDA
截面法计算D截面杆端内力
5kN
A
C
D
FNDC
M DC
FDC
4kN
3m 1m
B
5kN 4kN
5m
4kN
截面法计算D截面杆端内力
3m 1m
5kN
A
C
D
B
5kN 4kN
5m
4kN
FNDB
M DB
FQDB
5kN
4kN
内力图的作法——弯矩图
超静定结构
对于具有多余约束的几何不变体系，却不 能由静力平衡方程求得其全部反力和内力，这 类结构称为超静定结构
杆件类型
杆件
内力：轴力、剪力、弯矩 梁式杆
类型：梁、刚架、拱
链杆
内力：轴力 类型：桁架
梁
概念：是一种受弯构件，其轴线为直线， 有单跨和 多跨之分
单跨静定梁
