电力系统构成及能源分类
电力系统的基础知识
1、电能生产输送与使用的连续性 现阶段，电能尚不能大量地、廉价地贮存，发、 变、输、配及用电几乎是在同一瞬间进行。
二、电力系统 普通电池 2、与生产及人们生活的密切相关性 燃料电池 蓄电池 运行的特点 电能供应不足或中断，对某些用户甚至会造成
产品报废，设备损坏以及危及人身安全等严重 后果。 生活 3、暂态过程的非常短暂性 生产 医疗
河床式水电站示意图
引水式水电站
水 轮 发 电 机 组
广州抽水蓄能电站
北京十三陵抽水蓄能电站
水力发电的主要特点是： 发电成本低、效率高, 发电成本低。 可综合利用水资源。 运行灵活,设备简单，机组启动快(水电机组从 静止状态到满负荷运行只需 4—5min ，紧急情 况可只用 1min ，而火电机组则需要数小时 ) ， 远行操作灵活，易于实现自动化。 水能可储蓄和调节。 发电不污染环境。 建设投资大、工期长，受自然条件限制。
太阳能发电——光伏发电
*基本的太阳能发电系统的组成 ：
太阳电 池板
充电控 制器
逆变 器
蓄电池 组
地热发电厂
潮 汐 发 电 示 意 图
输电 将电能从电源输送到负荷中心
相隔数千公里
电厂建设在能源产地 （为了节约运输成本） 用电负荷中心（大城 市、工业中心）
电厂建设在能源产地 （为了节约运输成本）
用电负荷中心（大城 市、工业中心）
输电线路作为输送电能的通道
在电能输送的过程中，电 流在导线中产生电能损耗， 为了减少输送过程中的能量 损失，只有提高电压，因此 从电厂出来会经过升压变压 器把电压升高，到了负荷端， 经过降压变压器把电压降下 来就能适合用户的使用。
变电站：主要作用变换电能电压 和分配电能的场所，是联系发电 厂和电力用户的中间环节
附录一—电力系统概述,由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。它的功能是将自然
附录一：电力系统概述一、电力系统1．电力系统简介英文：power system电力系统图由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心，通过各种设备再转换成动力、热、光等不同形式的能量，为地区经济和人民生活服务。
由于电源点与负荷中心多数处于不同地区，也无法大量储存，故其生产、输送、分配和消费都在同一时间内完成，并在同一地域内有机地组成一个整体，电能生产必须时刻保持与消费平衡。
因此，电能的集中开发与分散使用，以及电能的连续供应与负荷的随机变化，就制约了电力系统的结构和运行。
据此，电力系统要实现其功能，就需在各个环节和不同层次设置相应的信息与控制系统，以便对电能的生产和输运过程进行测量、调节、控制、保护、通信和调度，确保用户获得安全、经济、优质的电能。
建立结构合理的大型电力系统不仅便于电能生产与消费的集中管理、统一调度和分配，减少总装机容量，节省动力设施投资，且有利于地区能源资源的合理开发利用，更大限度地满足地区国民经济日益增长的用电需要。
电力系统建设往往是国家及地区国民经济发展规划的重要组成部分。
电力系统的出现，使高效、无污染、使用方便、易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生了第二次技术革命。
电力系统的规模和技术水准已成为一个国家经济发展水平的标志之一。
2．电力系统发展简况在电能应用的初期，由小容量发电机单独向灯塔、轮船、车间等的照明供电系统，可看作是简单的住户式供电系统。
白炽灯发明后，出现了中心电站式供电系统，如1882年T.A.托马斯·阿尔瓦·爱迪生在纽约主持建造的珍珠街电站。
它装有6台直流发电机（总容量约670千瓦），用110伏电压供1300盏电灯照明。
19世纪90年代，三相交流输电系统研制成功，并很快取代了直流输电，成为电力系统大发展的里程碑。
供电系统概述

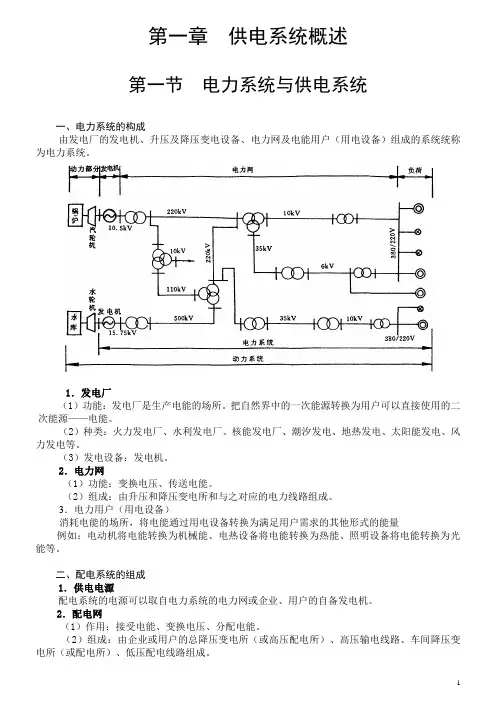

第一章供电系统概述第一节电力系统与供电系统一、电力系统的构成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。
1．发电厂（1）功能：发电厂是生产电能的场所。
把自然界中的一次能源转换为用户可以直接使用的二次能源——电能。
（2）种类：火力发电厂、水利发电厂、核能发电厂、潮汐发电、地热发电、太阳能发电、风力发电等。
（3）发电设备：发电机。
2．电力网（1）功能：变换电压、传送电能。
（2）组成：由升压和降压变电所和与之对应的电力线路组成。
3．电力用户（用电设备）消耗电能的场所，将电能通过用电设备转换为满足用户需求的其他形式的能量例如：电动机将电能转换为机械能、电热设备将电能转换为热能、照明设备将电能转换为光能等。
二、配电系统的组成1．供电电源配电系统的电源可以取自电力系统的电力网或企业、用户的自备发电机。
2．配电网（1）作用：接受电能、变换电压、分配电能。
（2）组成：由企业或用户的总降压变电所（或高压配电所）、高压输电线路、车间降压变电所（或配电所）、低压配电线路组成。
3．用电设备（1）作用：用电设备是指专门消耗电能的电气设备。
据统计用电设备中70%是电动机类设备，20%左右是照明用电设备。
（2）结构：与电力系统是极其相似的，所不同的是配电系统的电源是电力系统中的电力网，电力系统的用户实际上就是配电系统。
（3）分类：高压用电设备：额定电压在1kV以上。
低压用电设备：额定电压在400V以下。
第二节供电质量供电质量指标是评价供电质量优劣的标准参数。
一、电压偏移1．定义：电压偏移指用电设备的实际端电压偏离其额定电压的百分数。
用公式表示为U－U NU%＝────×100%U N式中U N——用电设备的额定电压，kV；U——用电设备的实际端电压，kV。
2．原因：是系统滞后的无功负荷所引起的系统电压损失。
3．用电设备端子处电压偏移允许值（以额定电压百分数表示）：（1）一般电动机±5%，特殊情况下-10%～+5%。
(完整版)电力系统的基础知识
❖ 火力发电：
▪ 燃料在锅炉中燃烧，水变成高温高压水蒸气推 动汽轮机旋转，带动发电机发电。
• 按水蒸气温度压力分：中低压发电厂，高压发电厂 ，超高压发电厂，亚临界压力发电厂，超临界压力 发电厂；超超临界压力发电厂
动力系统：电力系统加上各类型发电厂中的动力部分就是动力系统。
电网调度
应用服务器
数据采集和传输
RTU
RTU
RTU
发电
输电
变电
配电
用电
❖ 电力网：
❖ 按电压等级的高低、供电范围的大小的分 类
▪ 地方电力网：电压等级在35kV及以下，供电半 径在20~50km以内
▪ 区域电力网：电压等级在35kV以上（一般为 110kV~220kV），供电半径超过50km，联系 较多发电厂的网络
▪ 水能可储蓄和调节。 ▪ 发电不污染环境。 ▪ 建设投资大、工期长，受自然条件限制。
建设中的水电站
❖ 核电：
▪ 核反应堆中发生核反应发热，水烧成高温高压 水蒸气推动汽轮机，带动发电机发电。
• 按照反应堆形式分：
– 压水堆核电站 – 沸水堆核电站（现在发生事故的日本福岛第一核电站） – 重水堆核电站（如中国秦山III期核电站） – 快堆核电站 – 石墨气冷堆电站
▪ 远距离输电网：电压等级为330kV~500kV的网 络，其主要任务是把远处发电厂生产的电能输 送到负荷中心，同时还联系若干区域电力网形 成跨省、跨地区的大型电力系统
电力网：
按电压等级分类： ➢ 低压网：电压等级在1kV以下； ➢ 中压网：1～10kV； ➢ 高压网：高于10kV、低于330kV； ➢ 超高压网：低于750kV； ➢ 特高压网：1000kV及以上。
大一电力专业知识点
大一电力专业知识点一、电力工程概述电力工程是指利用能源转化设备将其他形式的能源转化为电能，并通过输配电设备将电能传输、分配给用户的工程领域。
电力工程是现代社会的基础设施之一，涉及电力系统、电力设备、电力调度等多个方面。
二、电力系统1. 电力系统的组成电力系统由电源、输电线路、变电站和用户组成。
电源包括火电、水电、风电等不同形式的发电厂；输电线路用于将发电厂产生的电能输送到变电站和用户；变电站主要起到电能转换和分配的作用；用户则是指各种用电场所。
2. 输电线路输电线路是电力系统中连接发电厂、变电站和用户的纽带，主要包括高压输电线路和低压配电线路。
高压输电线路一般采用铁塔或电缆进行架设，以减少电能传输过程中的损耗；低压配电线路则通过电缆或电线将电能送达用户处。
3. 变电站变电站负责将输送至变电站的高压电能进行变压、变频等处理，以适应用户的用电需求。
变电站还承担电能调度和保护的功能，确保电力系统的稳定运行。
三、电力设备1. 发电设备发电设备是电力工程中最核心的部分，主要包括火电机组、水电机组、风电机组等。
火电机组通过燃烧煤炭、油气等燃料产生高温高压的蒸汽，驱动汽轮机旋转从而产生电能；水电机组则利用水流的动能转换为电能；风电机组则利用风能驱动风轮转动产生电能。
2. 输配电设备输配电设备主要包括变压器、断路器、开关柜等。
变压器用于承担电能转换的任务，将输送至变电站的高压电能转换为适用于用户的低电压电能；断路器用于在电路过载或故障时进行断电，以保护电力设备和用户安全；开关柜则用于控制电能的传送和分配。
四、电力调度电力调度是指根据用户的用电需求和发电设备的运行状况，合理安排电力生产和供应的过程。
通过电力调度，可以保证电力系统的供需平衡，提高电能利用效率，并确保电力系统的安全运行。
总结大一电力专业的知识点主要包括电力工程概述、电力系统、电力设备和电力调度等方面。
掌握这些知识点对于理解电力工程的基本原理和运行机制具有重要意义，也为将来的学习和实践打下了坚实基础。
供电系统基本知识
•
五、电力安全工作规程简单介绍
1、与安全有关的几个词汇解释 2、操作票制度 3、工作票制度 4、安全用具管理 5、触电急救
•
1、与安全有关的几个词汇解释
1）高压和低压设备的区分 2）运用中设备的含意 3）设备双重命名 4）明显断开点 5）五防措施 6）防小动物 7）约时停送电 8）二票三制 9）安全距离
•
1、与安全有关的几个词汇解释
1）高压和低压设备的区分 高压电气设备：电压等级在1000V及以上者。 低压电气设备：电压等级在1000V以下者。 2）运用中的设备 是指全部带有电压、部分带有电压或一经操作即带有电压
的电气设备。 3）设备的双重命名 电气主接线图中的高压设备应具有编号和名称的双重命名
工作接地：指配电变压器中性点通过接地装置与大地相连 。
1）电力系统中性点接地方式 中性点直接接地 • 优点：当系统发生一相接地故障时，能可靠切除故障线
路，限制非故障相对地电压的升高。 • 缺点：短路电流很大，对设备造成一定的冲击。系统对
地不绝缘，易发生人身电击事故。 • 一般使用在380/220V系统，110KV、220KV系统。
1000
安全距离（m ）
7．20
8．70
63（66）、110
1．50
±50及以下
1．50
220
3．00
±500
6．00
330
4．00
±660
8．40
500
5．00
±800
9．30
•
电压等级（KV ）
10
安全距离（m ）
0．95
电压等级（KV ）
500
安全距离（m ）
4．55
电力技术培训
03
电力系统运行与维护
电力系统调度
调度原则
遵循安全、经济、高效的原则，确保电力系统的 稳定运行。
调度流程
掌握电力系统的调度流程，包括负荷预测、发电 计划制定、实时调度等环节。
调度技术
了解并掌握先进的调度技术和方法，如自动化调 度、智能调度等。
电力系统维护
维护内容
定期对电力系统进行巡视、检查和试验，确保设备正常运行。
电力技术培训
汇报人：可编辑 2023-12-31
contents
目录
• 电力基础知识 • 电力设备与技术 • 电力系统运行与维护 • 新能源与智能电网 • 电力法规与标准 • 实践操作与案例分析
01
电力基础知识
电力系统的组成
01
02
03
发电系统
包括各种类型的发电厂， 如火电、水电、核电等， 负责将其他形式的能源转 换为电能。
分布式能源系统
分布式能源系统的基本概念
介绍分布式能源系统的定义、特点、优势以 及发展现状。
分布式能源系统的应用场景
介绍分布式能源系统在工业、商业、居民等 不同场景下的应用。
分布式能源系统的关键技术
包括冷热电联产技术、余热回收利用技术、 高效储能技术等。
分布式能源系统的发展前景
分析分布式能源系统的发展趋势、挑战以及 未来发展方向。
电力安全规程
01
电力安全规程概述
电力安全规程是规范电力生产和运行过程中安全行为的重要文件，旨在
保障人员和设备安全。
02
电力安全规程的内容
包括设备操作、检修维护、应急处置等方面的安全规定和操作流程。
03
电力安全规程的实施与监督
相关企业和监管机构负责实施和监督电力安全规程的执行情况，确保安
电力系统的组成及功能;
电力系统的组成及功能;
电力系统是由多个组成部分组成的，它们共同完成将电能从发电厂传输到终端用户的功能。
以下将详细介绍电力系统的组成及其功能。
一、发电厂
发电厂是电力系统的起点，它通过能源转换将非电能转化为电能。
发电厂可以利用多种能源，如化石燃料、水力、风能、太阳能等，将能源转化为机械能或热能，再通过发电机将其转化为电能。
发电厂的主要功能是稳定可靠地供应电力。
二、输电系统
输电系统是连接发电厂和配电系统的桥梁，它主要由输电线路、变电站和变压器组成。
输电线路是将发电厂产生的高压电能传输到各地的关键部件，它们通常由高压输电塔和导线组成。
变电站则起到电能转换和分配的作用，通过变压器将高压电能转换为适合输送的中压或低压电能。
三、配电系统
配电系统是将输电系统输送的电能分配给各个终端用户的系统，它主要由配电变压器、配电线路和配电设备组成。
配电变压器起到将输电系统的中压或低压电能转换为适合用户使用的低压电能的作用。
配电线路则将电能从变压器传输到各个用户，配电设备则起到保护电路和控制电能流动的作用。
四、用电设备
用电设备是电力系统的终端用户，它们包括家庭、企事业单位、工厂等各种场所。
用电设备的功能各不相同，可以是照明设备、电动机、电热器具等。
通过电力系统供电，这些设备可以正常运行，满足人们的生活和工作需求。
以上是电力系统的主要组成及其功能。
电力系统的建立和运行，为人们提供了稳定可靠的电力供应，支撑着现代社会的各个方面。
它的重要性不可忽视，也需要不断发展和改进，以适应未来的需求。
通过电力系统，人类的生活将变得更加便利和舒适。
