电伴热的原理
电伴热带工作原理
电伴热带工作原理电伴热带电缆由导电高分子复合材料(塑料)和两根平行金属导线及绝缘护套构成的扁形带状电缆。
其特性是导电高分子复合材料具有正温度系数”PTC”特性，且相互并联，能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度。
“PTC”特性即正温度系数效应，是指材料电阻率随着温度升高而增大，并在一定温度区间电阻率急剧增大的特性。
温控伴热电缆可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温热点及烧毁之虑。
因此温控伴热电缆优点是：
温控电伴热带电缆相应被伴热体系具有自动调节输出功率，因此不会因自身发热而烧毁，却因实际需要热量进行补偿，因此为新一代节能型恒温加热器。
低温状态快速启动，温度均匀，每一局部皆可因其被伴热处的温度变化自动调节。
安装简便，维护简单，自动化水平高，运行及维护费用低。
安全可靠，用途广，不污染环境，寿命长。
用电热器件加热,得到合适的温度,就叫电伴热.
比如,冬天厂的某项露天管道,为了保持温度,通常会在管壁绕上电热线,通电加热,保持温度.
在比如某些电气控制柜内为了防止受潮或防止雾结水,会安装一个电加热器提高柜内温度,这也是电伴热.
通常电伴热都是有温度控制单元的,以保持温度在设定的范围内.。

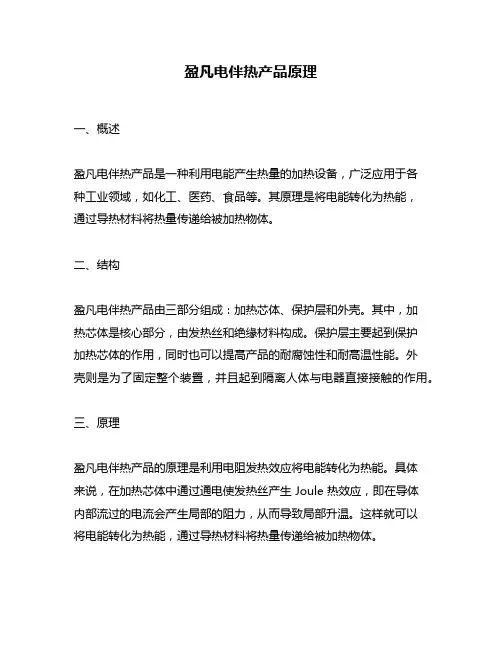

盈凡电伴热产品原理
盈凡电伴热产品原理一、概述盈凡电伴热产品是一种利用电能产生热量的加热设备，广泛应用于各种工业领域，如化工、医药、食品等。
其原理是将电能转化为热能，通过导热材料将热量传递给被加热物体。
二、结构盈凡电伴热产品由三部分组成：加热芯体、保护层和外壳。
其中，加热芯体是核心部分，由发热丝和绝缘材料构成。
保护层主要起到保护加热芯体的作用，同时也可以提高产品的耐腐蚀性和耐高温性能。
外壳则是为了固定整个装置，并且起到隔离人体与电器直接接触的作用。
三、原理盈凡电伴热产品的原理是利用电阻发热效应将电能转化为热能。
具体来说，在加热芯体中通过通电使发热丝产生 Joule 热效应，即在导体内部流过的电流会产生局部的阻力，从而导致局部升温。
这样就可以将电能转化为热能，通过导热材料将热量传递给被加热物体。
在实际应用中，盈凡电伴热产品通常采用交流电源，其工作原理与直流电源相同。
由于交流电源的频率较高（通常为 50Hz 或 60Hz），因此在加热芯体中产生的 Joule 热效应也会随之变化。
这就需要对加热芯体进行优化设计，以保证其能够正常工作。
四、分类盈凡电伴热产品根据不同的应用场合和要求可以分为多种类型，如下所示：1. 导热型：将加热芯体与被加热物体直接接触，通过导热材料将热量传递给被加热物体。
2. 辐射型：利用红外线辐射将产生的热量传递给被加热物体。
3. 空气型：通过风扇等装置将产生的热风送入被加热区域，从而实现加热效果。
4. 液态型：将盈凡电伴热产品安装在管道或容器内部，利用液体循环来实现加热效果。
五、应用盈凡电伴热产品广泛应用于各种工业领域，如化工、医药、食品等。
其主要作用是加热液体、气体和固体等物体，以满足不同的生产需求。
具体应用场合包括：1. 化工：在化工生产过程中，盈凡电伴热产品可以用于加热反应釜、蒸发器、加热管道等设备。
2. 医药：在制药过程中，盈凡电伴热产品可以用于加热反应釜、干燥箱等设备。
3. 食品：在食品生产过程中，盈凡电伴热产品可以用于加热蒸汽锅、保温箱等设备。

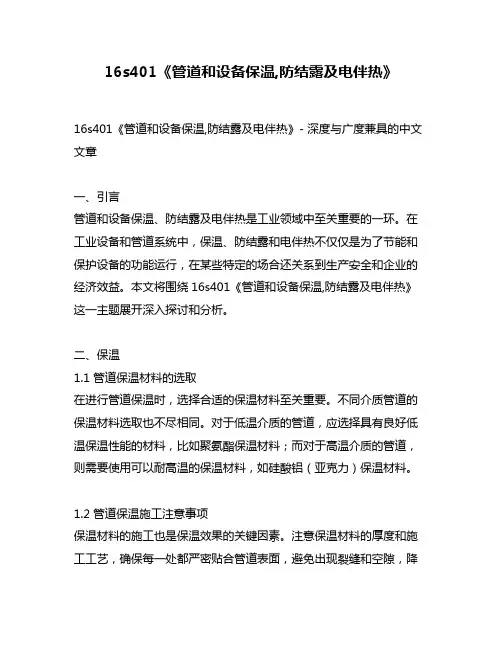

16s401《管道和设备保温,防结露及电伴热》
16s401《管道和设备保温,防结露及电伴热》16s401《管道和设备保温,防结露及电伴热》- 深度与广度兼具的中文文章一、引言管道和设备保温、防结露及电伴热是工业领域中至关重要的一环。
在工业设备和管道系统中，保温、防结露和电伴热不仅仅是为了节能和保护设备的功能运行，在某些特定的场合还关系到生产安全和企业的经济效益。
本文将围绕16s401《管道和设备保温,防结露及电伴热》这一主题展开深入探讨和分析。
二、保温1.1 管道保温材料的选取在进行管道保温时，选择合适的保温材料至关重要。
不同介质管道的保温材料选取也不尽相同。
对于低温介质的管道，应选择具有良好低温保温性能的材料，比如聚氨酯保温材料；而对于高温介质的管道，则需要使用可以耐高温的保温材料，如硅酸铝（亚克力）保温材料。
1.2 管道保温施工注意事项保温材料的施工也是保温效果的关键因素。
注意保温材料的厚度和施工工艺，确保每一处都严密贴合管道表面，避免出现裂缝和空隙，降低保温效果。
三、防结露2.1 结露原理及危害在潮湿的环境中，管道和设备表面很容易发生结露。
结露不仅会损坏设备的表面涂层，还容易造成设备的腐蚀和老化。
在寒冷的地区，结露还可能会因为冰冻导致设备无法正常运行，对生产造成严重影响。
2.2 防止结露的方法为了防止结露的发生，可以采取多种方法，如保温、通风、加热等。
其中，保温是防止结露的重要手段之一。
通过合理选择保温材料和进行有效的保温施工，可以有效减少管道和设备表面的结露情况。
四、电伴热3.1 电伴热原理及应用范围电伴热是通过在管道或设备周围安装发热电缆或发热带，以保持管道设备温度的一种方法。
它适用于需要在恒定温度下保持介质运行的场合，如化工、石油、食品等行业。
3.2 电伴热系统的设计和施工电伴热系统的设计要根据管道或设备的尺寸、工作温度和环境条件进行合理的规划，保证电伴热系统可以有效地工作。
在施工过程中，要注意电伴热系统的安装和连接，确保系统的可靠性和安全性。
电伴热系统简介
在实际的安装中，在管的外壁缠上伴热带 以后，再包上保温层，最外层包装防水层。在 防水层的接缝中注入密封胶。如果保温层内的 电伴热带发生故障，必须拆开保温层进行查找 维修。因此，在管网的主体图中应该标明，电 伴热带在保温层内的实际走向，接线盒的实际 位置。这对减少维修中保温层的拆除量及维修 工作量是很重要的
下面列举了一些常见故障的检修方法
①开关跳闸
可能的故障原因：
相应的排除方法：
a 开关规格小；
重新计算，更换开关；
b 回路电流大；
重新计算，更换开关；
c 启动温度低；
重新计算，更换开关；
d 回路开关损坏；
更换开关；
e 电源箱、二通、三通 / 尾端处 用兆欧表测量绝缘电阻，查找和 对地绝缘 不好或有短接现象； 修复不正确 的接线；
海上所使用的电伴热带一般为自限式电伴热带。这种电伴热 带可以使电伴热管线上的每一点随着周围温度的变化而改变发 热量。温度升高时，电伴热带可以自动降低发热量。温度降低 时，电伴热带可以自动提高发热量。这种自控性可以随时补偿 温度的变化，避免电伴热带过热或发热不足 .
电伴热的电源由正常电伴热变压器和应急伴热变压器引来,通 过正常及应急电伴热配电盘进行分配，为正常及应急回路电伴 热带提供电源。
电伴热带附件
▪ 1) 电源接线盒
电源接线盒是用来把电伴热盘回路开关引出的220 V交流电源引 到伴热的管线上，而使电伴热带通电的一种装置。 ▪ 2) 两通接线盒 两通接线盒是用来把从两个方向上来的电伴热带连接在一起， 从而使电伴热带加长的一种装置。 ▪ 3) 三通接线盒 三通接线盒是把来自三个方向三条管线的电伴热带连接在一起， 从而构成一个并联回路的连接装置。 ▪ 4) 尾端接线盒 尾端接线盒是用来密封电伴热带的尾端，从而使电伴热带不至 于受潮发生短路现象的一种装置。
电伴热带工作原理
电伴热带工作原理 1、 概述 自控温电伴热带（或称自限温电热带）。
它是一种电热功率随系统温度自调的带状限温伴热器。
即电缆本身具有自动限温，并随着被加热体系的温度变化能自动调整发热功率的功能，以保证工作体系始终稳定在设定的最佳操作温区正常运行。
1.1 工作优点 —加热时能够自动限定电缆的工作温度； —能随被加热体系的温度变化自动调整输出功率而无需外加设备； —电缆可以任意裁短或在一定范围内接长使用，而上述性能不变。
—允许交叉重叠缠绕敷设而无过热及烧毁之忧。
1.2 工作优点 自控温电伴热带在用于防冻和保温时，具有如下优点： —伴热管线温度均匀，不会过热，安全可靠； —节约电能，稳态时，功率较小； —间歇操作时，升温启动快速； —安装及运行费用低； —安装使用维护简便； —便于自动化管理。
2、 PTC工作原理 2.1 PTC效应及PTC材料 PTC效应即正温度系数效应，是特指材料电阻率随着温度升高而增大，并在一定温度区间电阻率急剧增大的特性。
具有PTC效应的材料称为PTC材料，本电缆的高分子PTC材料是半晶离聚物与炭黑的共混物。
2.2 工作原理 自控温电伴热带的电热元件，是在两根平行金属母线之间均匀的挤包一层PTC 材料制成的芯带。
PTC材料经熔融挤出、冷却定型之后，分散其中的炭微粒形成无数纤细的导电炭网络。
当它们跨接在两根平行母线上时，就构成芯带的PTC并联回路。
电缆一端的两根母线与电源接通时，电流从一根母线横向流过PTC材料层到达另一根母线形成并联回路。
PTC层就是连续并联在母线之间的电阻发热体，将电能转化成热能，对操作系统进行伴热保温。
当芯带温度升到相应的高阻区时，电阻大到几乎阻断电流的程度，芯带的温度将达到高限不再升高（即自动限温）。
与此同时，芯带通过护套向温度较低的被加热体系传热，达到稳态时单位时间传递的热量等于电缆的电功率。
电缆的输出功率主要受控于传热过程以及被加热体系的温度。
2.3工作性能 2.3.1功率自调性能 自控温电伴热带的电热功率是随温度升高而自动减少，或随温度降低自动增大，同时电阻达到极大时，电热功率就趋于极小，温度便升到了高限，这就是电缆的自限温特性。
电伴热的原理安装与注意事项
电热带原理及注意事项电伴热可以采用多种型式的电热带, 例如有并联式、单相并联式、三相自控式、三相串联式、防爆炸式和船用式及高温式等多种型式的电热带。
本文主要介绍几种常见电热带结构型式及其使用的注意事项。
1 常见的几种电热带结构型式及工作原理(1) 双芯自控温电热带其结构为两根平行镀锡铜绞线作为导线, 在铜绞线外平行挤制自身可调节(PTC) 高分子半导电材料, 形成发热线芯。
当导线接通电源时电流横向流过两导线之间发热体, 使发热线芯升温, 其电阻随之自动增加, 当温度升到某一定值时, 发热体电阻变大到几乎阻断电流的流动, 使其温度不再上升, 与此同时发热体通过外护套向被加热物体传热。
当发热体温度因外界散热而逐渐下降, 并降至一定温度时, 由于发热体的PTC 效应, 其电阻也随之变小, 最终又导通电流, 使发热体加热升温, 如此反复循环, 可使被加热物体保持一定的温度并趋于恒温。
(2) 并联式单相自控温电热带其结构为两根平行的绝缘铜线作为导线, 具有PTC 效应的聚合物半导电复合材料制成的发热丝缠绕在绝缘线芯上, 每隔一个发热节长度与导线交替连续, 形成连续的并联电阻, 导线通上单相工频220V 电压,由各并联电阻发热。
原理与上述相同, 由于采用PTC 效应的发热丝, 所以本产品同样具有自控温特性。
(3) 并联式三相自控温电热带。
原理与上述相似, 三根并行绝缘铜绞线作为导线, PTC发热丝在每隔一个发热节长度依次与导线交替循环连续, 在每三相间形成连接的并联电阻, 导线接上三相380V 交流电压, 由各并联电阻发热。
与上述相同, 本产品同样具有自控温特性。
(4) 三相串联式电热带结构原理。
它由三根同截面铜绞线的绝缘线芯平行排列, 然后挤制内护套、编织铜丝, 以及挤制防腐外护套。
使用时将其一端连接并可靠接地, 另一端接上工频380 V电压, 当电流通过导线后, 由于焦耳2楞次定律, 将电能转化为热能, 使受热物体加热。
电伴热简介
定期检查
定期检查电伴热系统的运行状况，确保没有 损坏或异常情况。
清洁与保养
保持电伴热系统的清洁和干燥，定期进行保 养，延长其使用寿命。
06
电伴热系统的维护与保养
日常维护
每日检查
01
每天检查电伴热系统的工作状态，确保没有异常情况，如破损
、发热异常等。
清洁保养
02
定期清洁电伴热系统表面，去除灰尘和污垢，保持系统的清洁
应用领域
化工行业
电伴热系统广泛应用于化工行 业的管道、储罐、反应器等设
备的保温和防冻。
建筑行业
在建筑行业中，电伴热系统可 用于屋顶、墙壁、地面等部位 的保温和防冻。
食品行业
在食品行业中，电伴热系统可 用于食品加工设备、管道等的 保温和防冻。
其他领域
除了以上领域，电伴热系统还 可应用于制药、造纸、纺织等 行业的管道、设备等的保温和
检查安装后的电伴热系统是否正常工 作，进行通电测试，确保系统运行稳 定。
固定与连接
使用电缆夹将伴热带固定在管道或设 备上，并使用专用的连接器将多段伴 热带连接在一起。
使用注意事项
避免过载
不要超过电伴热系统的额定功率，以防过载 引起火灾或损坏。
注意安全
在安装、使用和维护电伴热系统时，要注意 安全，避免触电等意外事故。
按使用环境分类
常温型电伴热
适用于室内或常温环境下 的保温伴热，温度维持在 较低水平。
高温型电伴热
适用于高温环境下的保温 伴热，温度可达到200℃ 以上。
防爆型电伴热
适用于易爆、易燃等危险 环境下的保温伴热，具有 防爆、防火等功能。
如何选择合适的电伴热系统
根据伴热需求选择
根据实际需要保温或加热的设备、管 道等，选择合适的功率和长度。
电伴热设计
电伴热设计电伴热设计电伴热是一种利用电能产生热能的加热技术。
其原理是通过在导电材料表面布置电伴热带，在通过电流产生热量从而加热物体。
电伴热技术被广泛应用于多个领域，如建筑物的地板、屋顶和管道系统的保温，工业加热设备的加热和防冻等。
电伴热设计是指根据具体的加热需求和环境条件，进行电伴热系统的设计和安装。
一个优秀的电伴热设计可以保证系统的高效运行和长寿命，并确保加热效果符合要求。
在进行电伴热设计时，需要考虑以下几个方面：1. 加热需求分析：首先需要明确加热的需求，包括加热的温度、加热面积、加热时间等。
根据这些需求确定所需的电伴热带规格和数量。
2. 材料选择：在选择电伴热带材料时，需要考虑其导电性能、耐高温性和耐腐蚀性。
优质的材料可以提供更好的加热效果，并且具有较长的使用寿命。
3. 系统布局设计：根据加热面积和形状，合理设计电伴热系统的布局，确保每个区域都能均匀受热，并且避免过热或局部冷却现象的发生。
4. 控制系统设计：设计一个可靠的控制系统，根据需要控制电伴热带的加热功率，并确保控制系统与电伴热带的连接牢固可靠。
除了以上的设计要点外，电伴热设计还需要考虑耐久性和安全性的问题。
电伴热设备通常需要保持长时间运行，因此需要确保系统具有较高的耐久性，减少维修和更换的频率。
而在安全性方面，要确保设计的系统可以防止电器漏电和过载，并避免发生火灾和其它意外事故。
总之，电伴热设计是一个复杂而细致的过程，需要考虑多个因素并进行深入的分析。
一个合理的设计可以提供高效的加热效果，提高生产效率和工作环境的舒适度。
随着技术的进步和需求的不断增长，电伴热设计将在更多的领域得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电伴热的原理
电伴热是一种利用电能产生热能的技术，它在工业生产和家庭生活中得到了广泛应用。
电伴热的原理是通过电流通入导电材料，使其产生热能，从而达到加热的效果。
电伴热的原理基于电阻加热效应。
当电流通过导电材料时，电子在材料内部运动产生了摩擦，这种摩擦会使材料发热。
导电材料的电阻越大，电流通过时产生的热量就越多。
电伴热的原理还涉及能量传导。
通过导电材料产生的热量会向周围环境传导，从而使整个材料表面产生均匀的加热效果。
这种能量传导可以通过导热和对流来实现。
导热是指热量通过导电材料的传导，而对流则是指热量通过流体介质的传递。
在电伴热系统中，通常会使用导电材料作为加热元件。
这些导电材料具有良好的导电性和耐高温性能，能够承受电流通入时产生的热量。
常见的导电材料包括铜、铝、镍铬合金等。
电伴热系统还包括控制和保护装置。
控制装置用于调节电流的大小，从而控制加热效果。
保护装置则用于监测电伴热系统的工作状态，一旦发生异常情况（如过载、短路等），会自动切断电流以保护系统安全。
电伴热技术具有许多优点。
首先，它可以实现局部加热，节约能源。
与传统的加热方式相比，电伴热可以更精确地控制加热位置和温度，减少能量的浪费。
其次，电伴热系统结构简单，安装方便。
不需要复杂的管道和阀门，可以灵活应用于各种场合。
此外，电伴热系统响应速度快，加热效果稳定，可以满足不同工艺对加热的要求。
在实际应用中，电伴热技术被广泛应用于工业生产和家庭生活中。
在工业生产中，它可以用于加热管道、储罐、容器等设备，保持介质的温度。
在家庭生活中，电伴热可以应用于地暖、暖气器、热水器等设备，提供舒适的室内温度。
电伴热是一种利用电能产生热能的技术，其原理基于电阻加热效应和能量传导。
通过控制电流大小和加热元件的材料选择，可以实现精确的加热效果。
电伴热技术具有局部加热、节能高效、安装方便等优点，得到了广泛应用。
随着科技的不断进步，电伴热技术将进一步发展，为人们提供更加舒适和便利的加热解决方案。
