答案:b、c 增大
探究
随堂检测
变式训练压敏电阻的阻值随所受压力的增大而减小,有位同学利用 压敏电阻设计了判断小车运动状态的装置,其工作原理如图甲所示, 将压敏电阻和一块挡板固定在绝缘小车上,中间放置一个绝缘重球。 小车向右做直线运动过程中,电流表示数如图乙所示,下列判断正 确的是( )
A.从t1到t2时间内,小车做匀速直线运动 B.从t1到t2时间内,小车做匀加速直线运动 C.从t2到t3时间内,小车做匀速直线运动 D.从t2到t3时间内,小车做匀加速直线运动
必备知识
自我检测
2.关于传感器的下列说法正确的是( ) A.所有传感器的材料都是由半导体材料做成的 B.金属材料也可以制成传感器 C.传感器都是通过感知电压的变化来传递信号的 D.以上说法都不正确 解析:半导体材料可以制成传感器,其他材料也可以制成传感器,如 金属氧化物氧化锰就可以制成传感器,所以选项A错误,选项B正确; 传感器不但能感知电压的变化,还能感知力、温度、光、声、化学 成分等非电学量的变化,所以选项C错误。 答案:B
没有画出),通过观察电压表示数,可以了解油量情况,你认为电压表
应该接在图中的
两点之间,请按照你的接法回答:当油箱
中油量减少时,电压表的示数将
(选填“增大”或“减小”)。
探究
随堂检测
解析:由题图可知当油箱内液面高度变化时,R的金属滑片将会移动, 从而引起R两端电压的变化,且当R'≫R时,UR=IR可视为UR与R成正 比,所以电压表应接在b、c两点之间,当油量减少时,电压表示数将 增大。
探究
随堂检测
3.(多选)关于干簧管,下列说法正确的是( ) A.干簧管接入电路中相当于电阻的作用 B.干簧管是根据热胀冷缩的原理制成的 C.干簧管接入电路中相当于开关的作用 D.干簧管是作为电控元件以实现自动控制的 解析:干簧管能感知磁场,是因为当两个簧片处于磁场中时,两个簧 片被磁化而接通,所以是作为开关来使用的,当磁场靠近或远离的 时候,就会实现闭合或断开。 答案:CD
探究
随堂检测
实例引导
例题全面了解汽车的运行状态(速度、水箱温度、油量)是确保汽
车安全行驶和驾驶员安全的举措之一,为模仿汽车油表原理,某同
学自制一种测定油箱油量多少或变化多少的装置。如图乙所示,其
中电源电压保持不变,R是滑动变阻器,它的金属滑片是金属杆的一
端,R'是定值电阻,R'≫R。该同学在装置中使用了一只电压表(图中
探究
随堂检测
知识归纳 1.传感器的工作流程 非电学量→敏感元件→转换元件→转换电路→电学量 2.传感器的组成 (1)敏感元件相当于人的感觉器官,是传感器的核心部分,是利用材 料的某种敏感效应(如热敏、光敏、压敏、力敏、湿敏等)制成的。 (2)转换元件是传感器中能将敏感元件输出的,与被测物理量成一定 关系的非电信号转换成电信号的电子元件。 (3)转换电路是将转换元件输出的不易测量的电学量转换成易于测 量的电学量,如电压、电流、电阻等。
探究
随堂检测
传感器 情境探究 干簧管结构:如图甲所示,它只是玻璃管内封入的两个软磁性材料 制成的簧片。将干簧管接入图乙电路,当磁铁靠近干簧管时:会发 生什么现象,为什么?干簧管的作用是什么?
要点提示:灯泡会亮,因为当磁铁靠近干簧管时,两个簧片被磁化而 接通;干簧管起到开关的作用,是一种能够感知磁场的传感器。
探究
随堂检测
2.(多选)传感器担负着信息采集的任务,它可以( ) A.将力学量(如形变量)转变成电学量 B.将热学量转变成电学量 C.将光学量转变成电学量 D.将电学量转变成力学量 解析:传感器是将所感受到的不便于测量的物理量(如力、热、光、 声等)转换成便于测量的物理量(一般是电学量)的一类元件,故选项 A、B、C对,D错。 答案:ABC
课时作业15 认识传感器
一、单项选择题 1．关于干簧管，下列说法正确的是( C ) A．干簧管接入电路中相当于电阻的作用 B．干簧管是根据热胀冷缩的原理制成的 C．干簧管接入电路中相当于开关的作用 D．干簧管是作为电控元件以实现自动控制的
1.认识传感器
学习目标
1.知道非电学量转换成电学量的技术 意义。 2.了解传感器在生产生活中的应用。 3.深入认识物理学对现代生活和科技 发展的促进作用。
思维导图
必备知识
自我检测
一、神奇的传感器 1.楼道灯安装了声控—光控开关,自动门安装了红外线传感器,酒精 检测仪上安装了乙醇传感器。 2.传感器能够感受诸如力、温度、光、声、化学成分等被测量,并 能把它们按照一定的规律转换为便于传送和处理的可用信号输出。 通常转换成的可用信号是电压、电流等电学量,或转换为电路的通 断。把非电学量转换为电学量,可以很方便地进行测量、传输、处 理和控制。 二、传感器的种类 根据被测量的不同,可分为声、光、压力、位移、加速度、温度等 传感器;根据具体工作原理的不同,可分为电阻式、电容式、电感 式、光电式、热电式、压电式、磁电式等传感器。
必备知识
自我检测
三、传感器的组成与应用模式
[敏感元件]→[转换元件] 执行机构 路]→ 显示器(指针式电表或数字屏) 计算机系统
[信号调整与转换电
必备知识
自我检测
1.正误判断。 (1)传感器担负着信息采集的任务,它常常是将电学量转化为力学量。
() 解析:传感器是把非电学量转换为电学量。
答案:×
(2)干簧管是一种能够感知磁场的传感器,当磁体靠近干簧管时,两 个簧片被磁化而接通,起到开关的作用。( ) 答案:√
探究
随堂检测
解析:在0~t1内,I恒定,压敏电阻阻值不变,由小球的受力不变可知,小 车可能做匀速或匀加速直线运动,在t1~t2内,I变大,压敏电阻阻值变 小,压力变大,小车做变加速运动,A、B均错误;在t2~t3内,I不变,压力 恒定,小车做匀加速直线运动,C错误,D正确。
答案:D
探究
随堂检测
1.在一些星级宾馆的洗手间经常装有自动干手机,洗手后将湿手靠 近,机内的传感器就开通电热器加热,有热空气从机内喷出,将湿手 烘干。手靠近自动干手机能使传感器工作,是因为( ) A.改变温度 B.改变湿度 C.改变磁场 D.改变电容 解析:自动干手机是一个电容器,当手靠近时,改变了电容器的电容, 自动干手机开始工作,故选D。 答案:D
探究
随堂检测
变式训练压敏电阻的阻值随所受压力的增大而减小,有位同学利用 压敏电阻设计了判断小车运动状态的装置,其工作原理如图甲所示, 将压敏电阻和一块挡板固定在绝缘小车上,中间放置一个绝缘重球。 小车向右做直线运动过程中,电流表示数如图乙所示,下列判断正 确的是( )
A.从t1到t2时间内,小车做匀速直线运动 B.从t1到t2时间内,小车做匀加速直线运动 C.从t2到t3时间内,小车做匀速直线运动 D.从t2到t3时间内,小车做匀加速直线运动
必备知识
自我检测
2.关于传感器的下列说法正确的是( ) A.所有传感器的材料都是由半导体材料做成的 B.金属材料也可以制成传感器 C.传感器都是通过感知电压的变化来传递信号的 D.以上说法都不正确 解析:半导体材料可以制成传感器,其他材料也可以制成传感器,如 金属氧化物氧化锰就可以制成传感器,所以选项A错误,选项B正确; 传感器不但能感知电压的变化,还能感知力、温度、光、声、化学 成分等非电学量的变化,所以选项C错误。 答案:B
没有画出),通过观察电压表示数,可以了解油量情况,你认为电压表
应该接在图中的
两点之间,请按照你的接法回答:当油箱
中油量减少时,电压表的示数将
(选填“增大”或“减小”)。
探究
随堂检测
解析:由题图可知当油箱内液面高度变化时,R的金属滑片将会移动, 从而引起R两端电压的变化,且当R'≫R时,UR=IR可视为UR与R成正 比,所以电压表应接在b、c两点之间,当油量减少时,电压表示数将 增大。
探究
随堂检测
3.(多选)关于干簧管,下列说法正确的是( ) A.干簧管接入电路中相当于电阻的作用 B.干簧管是根据热胀冷缩的原理制成的 C.干簧管接入电路中相当于开关的作用 D.干簧管是作为电控元件以实现自动控制的 解析:干簧管能感知磁场,是因为当两个簧片处于磁场中时,两个簧 片被磁化而接通,所以是作为开关来使用的,当磁场靠近或远离的 时候,就会实现闭合或断开。 答案:CD
探究
随堂检测
实例引导
例题全面了解汽车的运行状态(速度、水箱温度、油量)是确保汽
车安全行驶和驾驶员安全的举措之一,为模仿汽车油表原理,某同
学自制一种测定油箱油量多少或变化多少的装置。如图乙所示,其
中电源电压保持不变,R是滑动变阻器,它的金属滑片是金属杆的一
端,R'是定值电阻,R'≫R。该同学在装置中使用了一只电压表(图中
探究
随堂检测
知识归纳 1.传感器的工作流程 非电学量→敏感元件→转换元件→转换电路→电学量 2.传感器的组成 (1)敏感元件相当于人的感觉器官,是传感器的核心部分,是利用材 料的某种敏感效应(如热敏、光敏、压敏、力敏、湿敏等)制成的。 (2)转换元件是传感器中能将敏感元件输出的,与被测物理量成一定 关系的非电信号转换成电信号的电子元件。 (3)转换电路是将转换元件输出的不易测量的电学量转换成易于测 量的电学量,如电压、电流、电阻等。
探究
随堂检测
传感器 情境探究 干簧管结构:如图甲所示,它只是玻璃管内封入的两个软磁性材料 制成的簧片。将干簧管接入图乙电路,当磁铁靠近干簧管时:会发 生什么现象,为什么?干簧管的作用是什么?
要点提示:灯泡会亮,因为当磁铁靠近干簧管时,两个簧片被磁化而 接通;干簧管起到开关的作用,是一种能够感知磁场的传感器。
探究
随堂检测
2.(多选)传感器担负着信息采集的任务,它可以( ) A.将力学量(如形变量)转变成电学量 B.将热学量转变成电学量 C.将光学量转变成电学量 D.将电学量转变成力学量 解析:传感器是将所感受到的不便于测量的物理量(如力、热、光、 声等)转换成便于测量的物理量(一般是电学量)的一类元件,故选项 A、B、C对,D错。 答案:ABC
课时作业15 认识传感器
一、单项选择题 1．关于干簧管，下列说法正确的是( C ) A．干簧管接入电路中相当于电阻的作用 B．干簧管是根据热胀冷缩的原理制成的 C．干簧管接入电路中相当于开关的作用 D．干簧管是作为电控元件以实现自动控制的
1.认识传感器
学习目标
1.知道非电学量转换成电学量的技术 意义。 2.了解传感器在生产生活中的应用。 3.深入认识物理学对现代生活和科技 发展的促进作用。
思维导图
必备知识
自我检测
一、神奇的传感器 1.楼道灯安装了声控—光控开关,自动门安装了红外线传感器,酒精 检测仪上安装了乙醇传感器。 2.传感器能够感受诸如力、温度、光、声、化学成分等被测量,并 能把它们按照一定的规律转换为便于传送和处理的可用信号输出。 通常转换成的可用信号是电压、电流等电学量,或转换为电路的通 断。把非电学量转换为电学量,可以很方便地进行测量、传输、处 理和控制。 二、传感器的种类 根据被测量的不同,可分为声、光、压力、位移、加速度、温度等 传感器;根据具体工作原理的不同,可分为电阻式、电容式、电感 式、光电式、热电式、压电式、磁电式等传感器。
必备知识
自我检测
三、传感器的组成与应用模式
[敏感元件]→[转换元件] 执行机构 路]→ 显示器(指针式电表或数字屏) 计算机系统
[信号调整与转换电
必备知识
自我检测
1.正误判断。 (1)传感器担负着信息采集的任务,它常常是将电学量转化为力学量。
() 解析:传感器是把非电学量转换为电学量。
答案:×
(2)干簧管是一种能够感知磁场的传感器,当磁体靠近干簧管时,两 个簧片被磁化而接通,起到开关的作用。( ) 答案:√
探究
随堂检测
解析:在0~t1内,I恒定,压敏电阻阻值不变,由小球的受力不变可知,小 车可能做匀速或匀加速直线运动,在t1~t2内,I变大,压敏电阻阻值变 小,压力变大,小车做变加速运动,A、B均错误;在t2~t3内,I不变,压力 恒定,小车做匀加速直线运动,C错误,D正确。
答案:D
探究
随堂检测
1.在一些星级宾馆的洗手间经常装有自动干手机,洗手后将湿手靠 近,机内的传感器就开通电热器加热,有热空气从机内喷出,将湿手 烘干。手靠近自动干手机能使传感器工作,是因为( ) A.改变温度 B.改变湿度 C.改变磁场 D.改变电容 解析:自动干手机是一个电容器,当手靠近时,改变了电容器的电容, 自动干手机开始工作,故选D。 答案:D
合集下载
新教材人教版高中物理选择性必修第二册 5-1 认识传感器 教学课件
第二十三页，共二十七页。
例3、（单选）人类发射的绕地球运转的所有航天器，在轨道上工作时都需要电能，所
需要的电能都是由太阳能电池把太阳能转化为电能得到的，要求太阳能电池板总是对
准太阳，为达到这一要求应利用下列哪种传感器来感知太阳方位( )
AB．力传感器
B．光传感器
C．温度传感器 D．生物传感器
第二十四页，共二十七页。
并不是所有传感器都能够明显地区分敏感元件和转换元件。如果敏感 元件直接输出的是电学量，它就同时兼为转换元件。这种敏感元件和转换元件
二者合一的传感器是很多的。如左图的热电偶温度计。
第十二页，共二十七页。
如何应用从传感器获得的信号呢？
可以用指针式电表或数字屏等显示测量的数据；也可以用来驱动继电器或其他元件，来执行诸如 打开管道的阀门、开通或关闭电动机等动作；还可以由计算机对获得的数据进行处理，发出更复杂的 指令。
第十三页，共二十七页。
传感器的一般模式
思考与讨论
话筒是一种能够将声音信号转换为电信号的传感器。图 乙 是电容式话筒的组成结构示意图，话筒的振动膜片涂有薄薄的 金属层，膜后相距几十微米有一个金属片（固定电极），它们 构成电容器的两个极板。电容式话筒利用电容器的电容与极板 间距离的关系来工作。你能根据它的工作过程说说各组成元件 的作用吗？
第四页，共二十七页。
新课讲解
一、神奇的传感器
1．传感器：能够感受诸如力、温度、光、声、化学成分等被测量，
并能把它们按照一定的规律转换为便于传送和处理的可用信号输出。
2．传感器是电子控制系统获取外部信息的唯一途径。 3．传感器的作用：获得外界输入信息，并将非电量信息转成电信号
输出。
第五页，共二十七页。
流的比例及强弱，准确算出触摸点的位置。由以上信息可知，下列说法中正确的是(
例3、（单选）人类发射的绕地球运转的所有航天器，在轨道上工作时都需要电能，所
需要的电能都是由太阳能电池把太阳能转化为电能得到的，要求太阳能电池板总是对
准太阳，为达到这一要求应利用下列哪种传感器来感知太阳方位( )
AB．力传感器
B．光传感器
C．温度传感器 D．生物传感器
第二十四页，共二十七页。
并不是所有传感器都能够明显地区分敏感元件和转换元件。如果敏感 元件直接输出的是电学量，它就同时兼为转换元件。这种敏感元件和转换元件
二者合一的传感器是很多的。如左图的热电偶温度计。
第十二页，共二十七页。
如何应用从传感器获得的信号呢？
可以用指针式电表或数字屏等显示测量的数据；也可以用来驱动继电器或其他元件，来执行诸如 打开管道的阀门、开通或关闭电动机等动作；还可以由计算机对获得的数据进行处理，发出更复杂的 指令。
第十三页，共二十七页。
传感器的一般模式
思考与讨论
话筒是一种能够将声音信号转换为电信号的传感器。图 乙 是电容式话筒的组成结构示意图，话筒的振动膜片涂有薄薄的 金属层，膜后相距几十微米有一个金属片（固定电极），它们 构成电容器的两个极板。电容式话筒利用电容器的电容与极板 间距离的关系来工作。你能根据它的工作过程说说各组成元件 的作用吗？
第四页，共二十七页。
新课讲解
一、神奇的传感器
1．传感器：能够感受诸如力、温度、光、声、化学成分等被测量，
并能把它们按照一定的规律转换为便于传送和处理的可用信号输出。
2．传感器是电子控制系统获取外部信息的唯一途径。 3．传感器的作用：获得外界输入信息，并将非电量信息转成电信号
输出。
第五页，共二十七页。
流的比例及强弱，准确算出触摸点的位置。由以上信息可知，下列说法中正确的是(

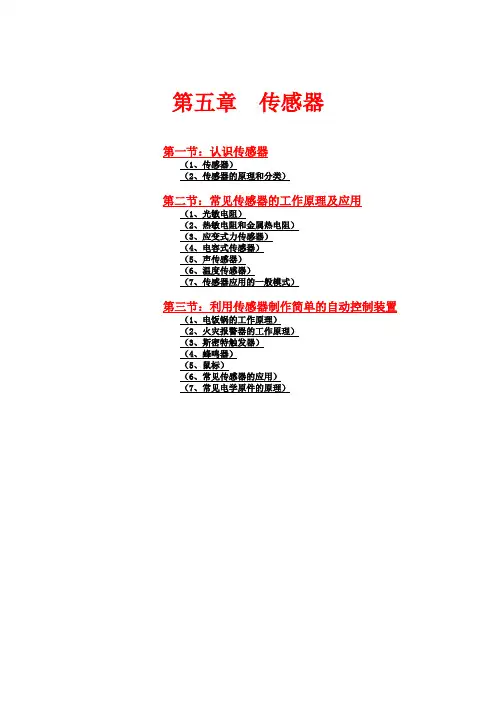

高二物理人教版(2019)选择性必修第二册第五章 传感器 知识点整理

第五章传感器第一节：认识传感器（1、传感器）（2、传感器的原理和分类）第二节：常见传感器的工作原理及应用（1、光敏电阻）（2、热敏电阻和金属热电阻）（3、应变式力传感器）（4、电容式传感器）（5、声传感器）（6、温度传感器）（7、传感器应用的一般模式）第三节：利用传感器制作简单的自动控制装置（1、电饭锅的工作原理）（2、火灾报警器的工作原理）（3、斯密特触发器）（4、蜂鸣器）（5、鼠标）（6、常见传感器的应用）（7、常见电学原件的原理）第一节传感器一、传感器1．定义：能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转化为电路的通断的器件或者装置。
2.功能：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。
二、传感器的原理和分类1．传感器原理传感器感受的通常是非电学量，如压力、温度、位移、浓度、速度、酸碱度等，而它输出的通常是电学量，如电压值、电流值、电荷量等，这些输出信号是非常微弱的，通常要经过放大后，再送给控制系统产生各种控制动作。
传感器原理如下图所示。
2．传感器的分类常用传感器是利用某些物理、化学或生物效应进行工作的。
根据测量目的不同，可将传感器分为物理型、化学型和生物型三类。
物理型传感器是利用被测量物质的某些物理性质（如电阻、电压、电容、磁场等）发生明显变化的特性制成的，如光电传感器、力学传感器等。
化学型传感器是利用能把化学物质的成分、浓度等化学量转换成为电学量的敏感元件制成的。
生物型传感器是利用各种生物或生物物质的特性做成的，用以检测与识别生物体内化学成分的传感器，生物或生物物质主要是指各种酶、微生物、抗体等，分别对应酶传感器、微生物传感器、免疫传感器等等。
第二节常见传感器的工作原理及应用一、光敏电阻1、特点：光敏电阻能够把光照强弱这个光学量转换为电阻大小这个电学量，一般随光照的增强电阻值减小。
2、原理：光敏电阻是用半导体材料制成的，硫化镉在无光时，载流子（导电电荷）极少，导电性能不好，随着光照的增强，载流子增多，导电性能变好。
