CAD中坐标的表示方法
CAD中坐标的表示方法
在AutoCAD中，点的坐标有四种表示形式：绝对直角坐标、相对直角坐标、绝对极坐标和相对极坐标。
1．绝对直角坐标
绝对直角坐标是从原点（0,0）或（0,0,0）出发的位移，可以使用分数、小数或科学记数等形式表示点的X、Y、Z坐标值，坐标间用逗号隔开，例如点（3,4）和（,,）等。
若要绘制某直线段AB，则只要在绘线过程中分别输入两已知端点的坐标A（10,10,0）和B （50,20,0）即可。
2．绝对极坐标
绝对极坐标是从点（0,0）或（0,0,0）出发的位移，但给定的是距离和角度，其中距离和角度用“<”分开，且规定X轴正向为0°，Y轴正向为90°，例如点（8<45）、（100<120）等。
3．相对直角坐标和相对极坐标
相对坐标是指相对于某一点的X轴和Y轴位移，或距离和角度。
在已知某点与前一点的位置关系情况下，使用相对坐标的方式来确定该点的位置尤为方便。
它的表示方法是在绝对坐标表达方式前加上“@”号，如（@-5,8）表示相对前一点的位置在X负方向上为5个绘图单位，在Y正方向上为8个绘图单位的点的相对直角坐标；（@150<30）表示相对前一点的位置是极轴半径为150绘图单位，与X轴正向夹角为30°的点的相对极坐标。
如已知某直线的起点绝对坐标（5,5）、终点绝对坐标（10,5），则终点相对于起点的相对坐标为（@5,0），若要绘制该直线，则在确定起点后只需输入终点的相对直角坐标（@5,0）或相对极坐标（@5<0）即可。
【提示】：在相对极坐标中的角度是新点和上一点连线与X轴正向的夹角，逆时针为正。
如果要按顺时针方向转动角度，则应输入负的角度值，如输入100<-45与输入100<315的效果相同。
【说明】：在绘图过程中，大多数情况下用相对坐标绘图比绝对坐标方便得多。
使用CAD进行坐标定位的方法
使用CAD进行坐标定位的方法CAD（Computer-Aided Design）是一种广泛应用于工程和设计领域的计算机辅助设计软件。
在CAD中，进行坐标定位是非常重要的一项技能。
本文将介绍使用CAD进行坐标定位的方法，帮助读者更好地应用CAD软件。
在CAD中进行坐标定位有多种方式，下面将以AutoCAD软件为例，介绍其中两种常用的方法。
第一种方法是使用相对坐标进行定位。
相对坐标是以某一点为参照点，通过设定与参照点的相对距离来确定点的位置。
在CAD软件中，以“@”符号为前缀，后跟相对于参照点的X、Y和Z轴的偏移量。
例如，“@1,2,0”表示以当前位置为参照点，在X轴方向上移动1个单位，在Y轴方向上移动2个单位，在Z轴方向上不进行偏移。
通过这种方法，可以快速准确地确定点的位置。
第二种方法是使用绝对坐标进行定位。
绝对坐标是以CAD绘图的坐标原点（通常是绘图区域的左下角）为参照点，确定点的位置。
在CAD软件中，通过输入点的X、Y和Z轴坐标值，以确定点的位置。
例如，“0,0,0”表示绘图原点，即坐标原点的位置。
通过这种方法，可以精确地控制点的位置。
在进行坐标定位时，还可以使用CAD软件提供的一些辅助工具，以提高效率和准确度。
例如，可以使用CAD软件提供的捕捉功能，通过设置捕捉点、捕捉线、捕捉圆等来定位点的位置。
可以使用CAD软件提供的网格功能，使绘图界面上出现均匀的网格线，通过观察网格线的位置，可以更好地估计点的位置。
还可以使用CAD软件的标尺和测量工具，通过测量距离、角度等来确定点的位置。
在进行坐标定位时，还需要注意一些细节。
首先，要确保所有输入的坐标值和偏移量的单位是一致的，避免引入误差。
其次，要谨慎选择参照点，选择一个明确且易于确定位置的点作为参照点，可以提高坐标定位的准确度。
最后，要时刻注意设置坐标系，选择适合当前绘图需求的坐标系，以确保坐标定位的一致性和准确性。
总之，在CAD软件中进行坐标定位是一项非常重要的技能。
CAD中的坐标系和坐标转换教程
CAD中的坐标系和坐标转换教程在CAD软件中，坐标系是一个非常重要的概念。
它用来定位和测量对象在二维或三维空间中的位置。
理解坐标系的概念及其转换是使用CAD软件的关键技巧之一。
在这篇文章中，我们将深入探讨CAD中的坐标系和坐标转换教程。
1. 定义坐标系在CAD软件中，一般使用笛卡尔坐标系（Cartesian coordinate system）来描述一个点的位置。
笛卡尔坐标系由三个坐标轴组成：x轴、y轴和z轴。
在二维空间中，只使用x和y轴。
坐标轴的交叉点被称为原点，通常表示为(0,0,0)。
2. 绝对坐标和相对坐标CAD中有两种常用的坐标表示方法：绝对坐标和相对坐标。
- 绝对坐标：通过直接给出点在坐标系中的位置来定义。
例如，一个点的绝对坐标可以表示为(10, 20, 5)，其中x坐标为10，y坐标为20，z坐标为5。
- 相对坐标：通过给出点到另一个点的距离和方向来定义。
例如，如果我们要将一个点从(10, 20, 5)移动到(15, 25, 7)，我们可以使用相对坐标表示为(5, 5, 2)，其中x轴方向移动了5个单位，y轴方向移动了5个单位，z轴方向移动了2个单位。
3. 坐标转换在CAD软件中，我们经常需要进行坐标转换，以便在不同坐标系之间切换或进行准确测量。
- 绝对坐标到相对坐标的转换：如果我们知道两个点的绝对坐标，我们可以计算它们之间的相对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B的绝对坐标为(15, 25, 7)，我们可以计算从点A到点B的相对坐标为(5, 5, 2)。
这对于移动或复制对象非常有用。
- 相对坐标到绝对坐标的转换：如果我们知道一个点的绝对坐标和另一个点的相对坐标，我们可以计算出第二个点的绝对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B相对于点A的坐标为(5, 5, 2)，我们可以计算出点B的绝对坐标为(15, 25, 7)。
4. 坐标的旋转和缩放除了坐标的转换，CAD软件还提供了旋转和缩放的功能。

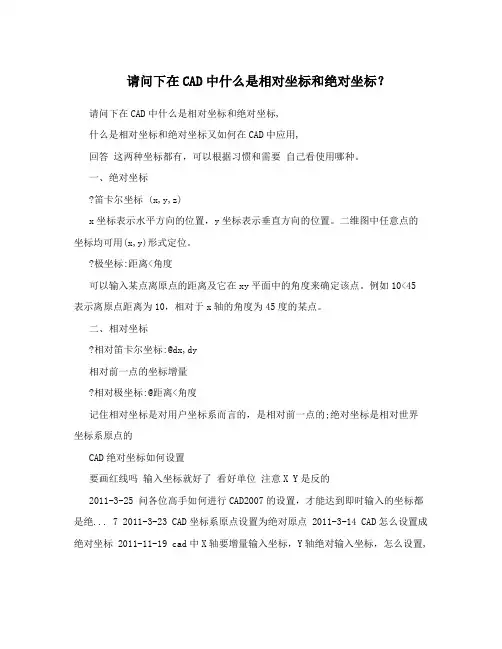

请问下在CAD中什么是相对坐标和绝对坐标？
请问下在CAD中什么是相对坐标和绝对坐标？请问下在CAD中什么是相对坐标和绝对坐标,什么是相对坐标和绝对坐标又如何在CAD中应用,回答这两种坐标都有，可以根据习惯和需要自己看使用哪种。
一、绝对坐标笛卡尔坐标 (x,y,z)x坐标表示水平方向的位置，y坐标表示垂直方向的位置。
二维图中任意点的坐标均可用(x,y)形式定位。
极坐标:距离<角度可以输入某点离原点的距离及它在xy平面中的角度来确定该点。
例如10<45 表示离原点距离为10，相对于x轴的角度为45度的某点。
二、相对坐标相对笛卡尔坐标:@dx,dy相对前一点的坐标增量相对极坐标:@距离<角度记住相对坐标是对用户坐标系而言的，是相对前一点的;绝对坐标是相对世界坐标系原点的CAD绝对坐标如何设置要画红线吗输入坐标就好了看好单位注意X Y是反的2011-3-25 问各位高手如何进行CAD2007的设置，才能达到即时输入的坐标都是绝... 7 2011-3-23 CAD坐标系原点设置为绝对原点 2011-3-14 CAD怎么设置成绝对坐标 2011-11-19 cad中X轴要增量输入坐标，Y轴绝对输入坐标，怎么设置,还是cad中没... 2011-3-31 在中望CAD中怎样设置输入绝对与相对坐标更多关于cad绝对坐标的问题>>回答共3条 2010-12-17 16:36 mashanjie | 二级一般情况下，我们基本都用不上绝对坐标，就我工作这些年用CAD来说是基本没用到过，以前在学校的时候学理论老师才讲到。
赞同0| 评论2010-12-17 17:04 loyndochitea | 二级这两种坐标都有，可以根据习惯和需要自己看使用哪种。
一、绝对坐标笛卡尔坐标 (x,y,z)x坐标表示水平方向的位置，y坐标表示垂直方向的位置。
二维图中任意点的坐标均可用(x,y)形式定位。
极坐标:距离<角度可以输入某点离原点的距离及它在xy平面中的角度来确定该点。
CAD绘图基础 了解坐标系与尺寸单位
CAD绘图基础：了解坐标系与尺寸单位CAD（Computer-Aided Design，计算机辅助设计）软件在现代设计行业中发挥着重要作用。
掌握CAD的基本操作和技巧对于成为一名优秀的设计师至关重要。
在开始学习CAD软件之前，我们需要了解一些基本的概念，包括坐标系和尺寸单位。
首先，让我们来了解一下坐标系。
在CAD软件中，坐标系用来确定和表示图形的位置和方向。
主要有两种类型的坐标系：绝对坐标系和相对坐标系。
1. 绝对坐标系绝对坐标系是CAD软件中最常用的坐标系。
它以图纸的左下角为原点，并通过X轴和Y轴来表示水平和垂直方向。
在绝对坐标系中，点的位置由其X和Y坐标值确定，例如 (5, 8)。
绘制图形时，我们可以直接输入这些坐标值来确定点的位置。
2. 相对坐标系相对坐标系是相对于已知点的坐标系。
它以一个已知点为参考点，并使用相对于该点的距离和角度来确定其他点的位置。
相对坐标系的原点通常表示为@符号，例如@(2, 3)表示在已知点的基础上向右移动2个单位，向上移动3个单位。
相对坐标系的优势在于可以通过相对位置快速绘制出复杂的图形。
了解坐标系对于绘图非常重要，因为它决定了我们如何确定和表示图形的位置。
在CAD软件中，通常可以通过设置来切换坐标系类型，让我们能够更方便地绘制和编辑图形。
接下来，我们将介绍尺寸单位的概念。
在CAD软件中，尺寸单位用于表示图形的大小和距离。
常见的尺寸单位包括英寸、毫米、米等。
1. 英寸英寸是CAD软件中最常用的尺寸单位之一。
1英寸等于25.4毫米。
在英寸单位下，我们可以使用小数或分数来表示尺寸，例如1.5英寸或1 1/2英寸。
2. 毫米毫米是国际通用的尺寸单位之一。
与英寸相比，毫米更精确，适用于需要精确度要求较高的设计。
在毫米单位下，我们通常使用小数来表示尺寸，例如25.4毫米。
3. 米在一些大型设计项目中，我们可能会使用米作为尺寸单位。
常见的情况是在建筑和土木工程领域。
以米为单位的尺寸通常使用小数表示，例如2.5米。
CAD中的标尺和坐标系设置方法
CAD中的标尺和坐标系设置方法在CAD软件中，标尺和坐标系是非常重要的工具，能够帮助我们准确地定位和测量图形对象。
本文将介绍CAD中标尺和坐标系的设置方法，帮助大家更好地使用CAD软件。
一、标尺的设置方法1. 打开CAD软件后，点击菜单栏中的“格式”选项，然后选择“标尺设置”。
2. 在标尺设置对话框中，可以设置标尺的类型、标注单位、刻度线间距等参数。
其中，标尺类型可以选择水平、垂直或两者同时显示。
标注单位可以根据需要选择毫米、厘米、英寸等。
3. 可以通过在对话框中调整参数的方式来改变标尺的显示效果。
比如，调整刻度线的间距可以使标尺显示更精细。
4. 设置完成后，点击“确定”按钮保存设置。
二、坐标系的设置方法1. 在CAD软件中，坐标系用于确定图形对象的位置和方向。
点击菜单栏中的“格式”选项，然后选择“坐标系设置”。
2. 在坐标系设置对话框中，可以设置坐标基点的位置、坐标轴朝向和坐标轴单位等参数。
3. 坐标基点是坐标系的原点，可以通过选择具体坐标值或通过拾取图形对象的方式来设置。
4. 坐标轴朝向决定了X轴和Y轴的正方向，可以根据需要选择垂直、水平或自定义方向。
5. 坐标轴单位可以根据需要选择毫米、厘米、英寸等。
6. 设置完成后，点击“确定”按钮保存设置。
三、标尺和坐标系的使用技巧1. 利用标尺和坐标系可以更准确地进行绘图。
可以通过标尺测量对象的长度、宽度等尺寸信息，也可以通过坐标系定位和移动对象。
2. 使用标尺和坐标系时，可以通过按住Shift键来锁定标尺和坐标轴，使其只能沿着水平或垂直方向移动。
3. 可以通过使用快捷键来快速切换标尺和坐标系的显示和隐藏。
在CAD中，可以使用“Ctrl+R”快捷键来切换标尺显示，使用“Ctrl+Shift+C”快捷键来切换坐标系显示。
4. 如果需要修改标尺或坐标系的设置，可以重复上述步骤进行调整。
综上所述，标尺和坐标系在CAD软件中是非常重要的工具，能够帮助我们准确地定位和测量图形对象。
2020cad标注坐标的命令
2020cad标注坐标的命令
（原创版）
目录
1.2020CAD 简介
2.标注坐标的命令
3.坐标标注的应用
4.常见问题与解决方法
正文
【2020CAD 简介】
2020CAD 是一款计算机辅助设计软件，广泛应用于建筑、机械、电子等工程领域。
用户可以通过该软件进行绘图、修改、标注等操作，以实现工程设计的快速和高效。
【标注坐标的命令】
在 2020CAD 中，标注坐标的命令属于测量工具栏中的一项功能。
用户可以通过以下步骤进行坐标标注：
1.打开 2020CAD 软件，点击菜单栏的“格式”选项，选择“单位”。
2.在弹出的对话框中，设置坐标单位和精度。
3.点击工具栏上的“测量”按钮，选择“坐标”。
4.在图纸上点击一点，输入坐标值，点击“确定”按钮。
5.按照上述步骤，标注其他坐标点，并调整标注样式。
【坐标标注的应用】
坐标标注在工程设计中有着重要的作用，主要体现在以下几个方面：
1.便于工程师快速了解设计元素的相对位置关系。
2.有助于提高图纸的可读性和准确性。
3.可以作为后续加工和安装的依据。
【常见问题与解决方法】
在使用 2020CAD 进行坐标标注时，可能会遇到以下问题：
1.坐标值输入不正确。
解决方法：仔细核对标注点和坐标单位设置，确保输入准确无误。
2.标注样式不符合要求。
解决方法：调整标注样式，如字体、颜色、线宽等。
3.坐标标注与其他标注冲突。
解决方法：调整标注位置，避免重叠，保证图纸清晰。
cad坐标定位的方法,相对坐标的使用方法
cad坐标定位的方法,相对坐标的使用方法在CAD中，我们可以通过以下几种方式进行坐标定位：
1）直接输入坐标：命令栏中输入“@x,y,z”或者“x,y,z”，其
中x、y、z表示三维坐标系中的坐标值。
2）相对坐标：命令栏中输入“@x,y,z”或者“x,y,z”时，如果前面加上“@”符号，则表示相对于当前点的坐标值。
3）极坐标：命令栏中输入“@distance<angle”，其中distance 表示距离，angle表示角度。
4）对象捕捉：在命令栏中输入OSNAP命令，开启对象捕捉功能，可以自动捕捉对象的端点、中心等位置。
2、相对坐标的使用方法：
相对坐标是指相对于当前点的坐标值。
相对坐标的使用方法如下： 1）在命令栏中输入“@x,y,z”或者“x,y,z”时，如果前面加上“@”符号，则表示相对于当前点的坐标值。
2）在使用相对坐标时，可以使用相对移动命令M，命令格式为“M<Enter>”或者“M<Space>”。
3）相对坐标的优点是可以相对于当前点进行位移，非常方便。
同时，相对坐标也可以用于自动绘制一些规律图形，如圆、正方形等。
- 1 -。
CAD中的坐标系使用方法
CAD中的坐标系使用方法在CAD软件中，坐标系是非常重要的工具，它能够帮助我们准确地定位和绘制图形。
本文将介绍CAD中坐标系的使用方法，帮助读者更好地掌握CAD软件。
1. 常用坐标系类型在CAD软件中，常用的坐标系类型有三种：世界坐标系（WCS）、用户坐标系（UCS）和对象坐标系（OCS）。
世界坐标系是CAD系统的全局坐标系，它是CAD系统的默认坐标系。
它的原点通常位于绘图空间的左下角，可以通过命令"WCS"来切换到世界坐标系。
用户坐标系是由用户自己定义的坐标系，它可以根据需要设置在任意位置和方向。
用户坐标系的原点可以在绘图空间内的任意位置，可以通过命令"UCS"来设置用户坐标系。
对象坐标系是相对于对象而言的坐标系，每个对象都有独立的坐标系。
对象坐标系可以通过命令"OCS"来设置和切换。
2. 切换坐标系在CAD软件中，我们可以通过不同的命令和方法来切换坐标系。
切换到世界坐标系：可以通过命令"WCS"或者点击工具栏上的世界坐标系图标来切换到世界坐标系。
设置用户坐标系：可以通过命令"UCS"或者点击工具栏上的用户坐标系图标来设置用户坐标系。
在设置用户坐标系时，可以选择三点法、原点法或者面法来确定坐标系的位置和方向。
切换对象坐标系：可以通过命令"OCS"或者点击工具栏上的对象坐标系图标来切换到对象坐标系。
3. 使用坐标系在CAD软件中，使用坐标系可以帮助我们更准确地绘制和编辑图形。
使用世界坐标系：当需要进行常规绘图操作时，可以使用世界坐标系。
在使用世界坐标系时，我们可以直接输入绝对坐标或者使用相对坐标。
使用用户坐标系：当需要在特定角度或者特定位置上进行绘图时，可以使用用户坐标系。
用户坐标系可以帮助我们更方便地定位和绘制图形。
使用对象坐标系：当需要对对象进行编辑和变换时，可以使用对象坐标系。
CAD中的绝对坐标怎么输入
CAD中的绝对坐标怎么输入
CAD里面的坐标大家肯定经常要用的，坐标也是分为几类的，那么大家知道CAD中的绝对坐标怎么输入吗?下面是店铺整理的CAD中的绝对坐标怎么输入的方法，希望能帮到大家!
CAD中的绝对坐标输入的方法
绝对坐标
1.直角坐标
直角坐标用点的X、Y、Z坐标值表示该点，且各坐标值之间要用逗号隔开。
2.极坐标
极坐标用于表示二维点，其表示方法为：距离<角度。
3.球坐标
球坐标用于确定三维空间的点，它用三个参数表示一个点，即点与坐标系原点的距离L;坐标系原点与空间点的连线在XY面上的投影与X轴正方向的夹角(简称在XY面内与X轴的夹角) ;坐标系原点与空间点的连线同XY面的夹角(简称与XY面的夹角) ，各参数之间用符号“<”隔开，即“L< < ”。
例如，150<45<35表示一个点的球坐标，各参数的含义如下图所示。
4. 柱坐标
柱坐标也是通过三个参数描述一点：即该点在XY面上的投影与当前坐标系原点的距离;坐标系原点与该点的连线在XY面上的投影同X 轴正方向的夹角;以及该点的Z坐标值。
距离与角度之间要用符号“<”隔开，而角度与Z坐标值之间要用逗号隔开，即“< ,z”。
例如，100<45,85表示一个点的柱坐标，各参数的含义如右下图所示。
5.相对坐标
相对坐标是指相对于前一坐标点的坐标。
相对坐标也有直接坐标、极坐标、球坐标和柱坐标四种形式，其输入格式与绝对坐标相同，但要在输入的坐标前加前缀“@”。
基本上，cad里面坐标的输入就这几种，大家学会了就可以了。
电气CAD绘中的坐标系和坐标点控制
电气CAD绘中的坐标系和坐标点控制电气CAD（Computer-Aided Design）是一种以计算机技术为基础的电气设计工具，广泛应用于电气工程领域。
在电气CAD绘图过程中，掌握坐标系和坐标点的控制是非常重要的一项技能。
本文将从坐标系的概念入手，详细介绍电气CAD绘图中的坐标系和坐标点控制方法。
一、坐标系的概念坐标系是用来确定物体在空间中位置的一种数学工具。
在电气CAD绘图中，我们常用的坐标系有直角坐标系和极坐标系。
直角坐标系是由两条相互垂直的坐标轴组成，通常称为X轴和Y 轴。
X轴表示水平方向，Y轴表示垂直方向。
坐标系的原点是两条坐标轴相交的点，通常表示为（0,0）。
极坐标系是由一个原点和一个极轴组成，极轴表示放射线的方向。
极坐标系中，点的位置由距离和角度两个参数确定。
二、坐标点的表示方法在电气CAD绘图中，我们通常使用绝对坐标和相对坐标两种方法来表示坐标点。
绝对坐标是指相对于坐标系原点的坐标值。
例如，一个点在直角坐标系中的绝对坐标表示为（x，y）。
相对坐标是指相对于当前位置的坐标值。
例如，一个点在直角坐标系中的相对坐标表示为（dx，dy）。
其中，dx表示相对于当前位置在X轴上的偏移量，dy表示相对于当前位置在Y轴上的偏移量。
三、坐标点控制方法在电气CAD绘图中，我们可以通过以下几种方法来控制坐标点的位置。
1. 输入绝对坐标可以直接通过键盘输入点的绝对坐标，以确保点的精确位置。
例如，在直角坐标系中，输入（x，y）表示点的坐标为（x，y）。
2. 使用相对坐标可以使用相对坐标来描述点的位置。
相对坐标是相对于当前位置的坐标值，在绘图过程中非常灵活。
例如，在直角坐标系中，输入（dx，dy）表示点的坐标为当前位置加上绘图过程中的偏移量。
3. 使用极坐标在某些情况下，使用极坐标可以更方便地描述点的位置。
通过指定距离和角度，可以准确地确定一个点在极坐标系中的位置。
4. 使用参照点在绘图过程中，可以选择一个已知点作为参照点，并使用相对坐标来确定其他点的位置。
