倾斜度测试并非测试检波器的倾斜程度
２０１１年１２月 物 探 装 备 第２１卷第６期
倾斜度测试并非测试检波器的倾斜程度
廖声刚ｑ 杨继春 晁西峰
（１．北京东方奥瑞石油科技公司，北京１０００８０；２．大庆钻探集团物探一公司）
摘 要
廖声刚，杨继春，晁西峰．倾斜度测试并非测试检波器的倾斜程度．物探装备，２０１１，２１（６）：３６８～３７０
倾斜度测试是４０８ＵＬ和４２８ＸＬ地震数据采集系统日检验的一个重要检验项目。仪器在进行倾斜度测试时， 内置的测试信号源输出一个阶跃脉冲信号，激励检波器线圈产生振荡，输出电信号馈送给放大器，求取各放大器的 输出与所有放大器输出的平均值的相对误差，即为该地震道倾斜度测试值。测试原理表明：该项测试是检验仪器 包括检波器、大小传输线和放大器等采集设备对脉冲信号的响应程度，而非通常理解的检波器的倾斜程度。在野 外采集现场做的调查也证明了这一点。倾斜度测试应该更名为脉冲响应测试。
关键词４０８ＵＬ ４２８ＸＬ仪器检验 倾斜度测试 脉）中响应 检波器参数
ＡＢＳＴＲＡＣＴ
Ｌｉａｏ Ｓｈｅｎｇｇａｎｇ，Ｙａｎｇ Ｊｉｃｈｕｎ ａｎｄ Ｃｈａｏ Ｘｉ￣ｎｇ．Ｔｉｌｔ ｔｅｓｔ ｆｏｒ ｇｅｏｐｈｏｎｅｓ ｄｏｅｓｎｏｔ ｍｅａｓｕｒｅ ｔｈｅ ａｎｇｌｅ ｏｆ ｇｅｏｐｈｏｎｅ ｄｅｐｌｏｐｙ． ＥＧＰ，２０１１，２１（６）：３６８ ～３７０
Ｔｈｅ ｔｉｌｔ ｔｅｓｔｉｎｇ ｏｆ ４０８ＸＬ ａｎｄ ４２８ＸＬ ｓｅｉｓｍｉｃ ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ ｓｙｓｔｅｍ ｉｓ ａｎ ｉｍｐｏｒｔａｎｔ ｄａｉｌｙ ｔｅｓｔ ｉｔｅｍ．Ｄｕｒｉｎｇ ｔｈｅ ｔｅｓｔｉｎｇ，ｔｈｅ ｂｕｉｌｔ—ｉｎ ｔｅｓｔ ｓｉｇｎａｌ ｓｏｕｒｃｅ ｏｆ ｔｈｅ ｓｅｉｓｍｉｃ ｉｎｓｔｒｕｍｅｎｔ ｏｕｔｐｕｔｓ ａ ｓｔｅｐ ｐｕｌｓｅ ｓｉｇｎａｌ ｔｏ ｅｘｃｉｔｅ ｇｅｏｐｈｏｎｅ ｃｏｉｌ ｔｏ ｓｈｏｃｋ ａｎｄ ｔｈｅｎ，ｔｈｅ ｇｅｏｐｈｏｎｅ ｏｕｔｐｕｔｓ ａ ｐｕｌｓｅ ｓｉｇｎａｌ ｔｏ ｆｅｅｄ ｔｏ ｔｈｅ ａｍｐｌｉｆｉｅｒ．Ｔｈｅ ｄｉｆｆｅｒｅｎｔ ｂｅｔｗｅｅｎ ｅａｃｈ ａｍｐｌｉｆｉｅｒ ａｎｄ ａｖｅｒａｇｅ ｖａｌｕｅ ｏｆ ａｌｌ ａｍｐｌｉｆｉｅｒｓ ｏｕｔｐｕｔ ｉｓ ｔｈｅ ｖａｌｕｅ ｏｆ ｔｈｅ ｔｉｌｔ ｔｅｓｔ．Ｔｈｒｏｕｇｈ ａｎａｌｙｓｉｓ ｏｎ ｔｈｅ ｔｉｌｔ ｔｅｓｔｉｎｇ ｐｒｉｎｃｉｐｌｅ， ｗｅ ｃａｎ ｓｅｅ ｔｈａｔ ｔｈｅ ｔｉｌｔ ｔｅｓｔ ｉｓ ｔＯ ｔｅｓｔ ｔｈｅ ｒｅｓｐ０ｎｓｉｖｅｎｅｓｓ ｏｆ ａｃｑｕｉｓｉｔｉｏｎ ｄｅｖｉｃｅ ｉｎｃｌｕｄｉｎｇ ｇｅｏｐｈｏｎｅ，ｔｒａｎｓｍｉｓｓｉｏｎ ｌｉｎｅ ａｎｄ ａｍｐｌｉｆｉｅｒ Ｏｎ ｔｈｅ ｐｕｌｓｅ ｓｉｇｎａｌ，ｂｕｔ ｎｏｔ ｔｈｅ ｕｓｕａｌｌｙ ｍｅａｓｕｒｅ ｔｈｅ ｇｅｏｐｈｏｎｅ Ｓ ｔｉｌｔ．Ｔｈａｔ ｉｓ ｐｒｏｖｅｄ ｂｙ ｔｈｅ ｉｎｖｅｓｔｉｇａ— ｔｉｏｎ ｏｎ ａｃｑｕｉｓｉｔｉｏｎ ｓｉｔｅ．Ｓｏ ｔｈｅ ｔｉｌｔ ｔｅｓｔ ｓｈｏｕｌｄ ｂｅ ｒｅｎａｍｅｄ ａｓ ｉｍｐｕｌｓｅ ｒｅｓｐｏｎｓｅ ｔｅｓｔ．
Ｋｅｙ ｗｏｒｄｓ ４０８ＸＬ，４２８ＸＬ，ｉｎｓｔｒｕｍｅｎｔ ｉｎｓｐｅｃｔｉｏｎ，ｔｉｌｔ ｔｅｓｔ，ｉｍｐｕｌｓｅ ｒｅｓｐｏｎｓｅ，ｇｅｏｐｈｏｎｅ ｐａｒａｍｅｔｅｒｓ
０ 引言
采用ＦＤＵ进行采集生产的４０８ＵＬ和４２８ＸＬ
地震数据采集系统，在每天的放炮生产前进行的日 检验工作中，“倾斜度”测试是其中的一个重要检验
项目，技术规范要求测试值在±１Ｏ 以内。“倾斜 度”测试从字面上很容易理解成：是检验前端采集
设备——检波器的倾斜程度。因为在地震采集施工
时，明确要求检波器必须垂直、紧密地与大地耦合
在一起。 有人说：多个检波器组合接收时，只要有一个检
波器平躺，就会导致倾斜度测试超限；有仪器操作员 说外线电阻大就会导致倾斜度测试超限。那么倾斜
度测试真的是为了检验检波器的倾斜程度吗？能够 说只要倾斜度测试合格，检波器就符合直立要求的
吗？那么外线电阻与检波器的倾斜程度有什么关系 呢？如果不是检验检波器的倾斜程度，倾斜度测试
的实质又是什么？影响倾斜度测试合格的因素有哪
些？影响的程度如何？
１野外实地调查
某地震队在采集施工中，采用４串检波器２并
２串组合埋置，如图１所示。
图１中的０点为检波点，其中的ｌ、２、３、４为４
＊廖声刚，男，１９４４年出生，高级工程师。１９６７年毕业于北京地质学院物探系构造专业，一直从事地震仪器技术的支持工作。曾在 《物探装备》、《石油仪器》、《石油地球物理勘探》等专业期刊上发表论文多篇。
第２１卷第６期 廖声刚等：倾斜度测试并非测试检波器的倾斜程度
串检波器的代号。 图２为４串检波器２并２串组合连接示意图，Ｒ
为１串检波器的等效电阻。
图１ ４串检波器２并２串组合埋置示意图
Ｒ Ｒ
２ ４ 图２ ２并２串组合连接示意图
在野外采集现场进行了如下调查：
（１）某道倾斜度测试正常值为１．５６
１）拔出１个检波器，平放在地上，重新测试倾
斜度为一Ｏ．３５ ；
２）对该道拔掉１串检波器，形成２并１串的连
接方式（如拔掉图１中的第４串检波器，则形成第 １、２串检波器并联后，再与第３串检波器串联的连
接方式），然后测试倾斜度为５３．９ ；
３）再拔掉１串检波器，如拔掉图１中的第２串 检波器，形成第１、３串检波器２串串联的连接方式，
然后测试倾斜度为９１ ；
４）拔掉所有检波器，形成开路状态，测试倾斜
度为１００ 。
（２）某道倾斜度测试正常值为一１．５
１）先拔出３个检波器，平放在地上，重新测试
倾斜度为８．３ ；
２）再拔出３个检波器，平放在地上，测试倾斜 度为９．４％。
可见倾斜度都还没有超出规定要求的范围。 （３）在进行倾斜度测试时，同时记录下其它参
数：电阻、漏电、噪声数据显示
１）开路时，倾斜度基本为１００ ；
２）由于串并组合结构发生变化而呈现电阻大
的地震道（非接触电阻大、其它参数正常），倾斜度均
为超过规范要求（＞１０ ）的异常正值； ３）漏电大的地震道（电阻值偏小，噪声正常的 １例），倾斜度为超过规范要求（＜一１０ ）的异常
负值；
４）噪声相对大的地震道（￣２０ｆｆＦ），倾斜度测试 值或正常（１０例），或倾斜度为超过规范要求的异常
负值（３例）。
２倾斜度测试原理
随机技术资料给出的倾斜度测试原理见图３。 ＦＤＵ内置的测试信号发生器ＤＡＣ输出的倾斜
度测试信号是： 测试时，ＤＡＣ产生的阶跃脉冲测试信号（如图
４所示），输送给所有参与测试的地震道的检波器，
检波器线圈由于阶跃脉冲电流通过，在磁场的作用 下，偏离平衡位置。测试信号撤销后，检波器线圈在
支撑弹簧片的作用下，欲回复平衡位置，而产生阻尼
振荡运动，反复切割磁力线，产生感生电动势，输出
一个电脉冲信号送给放大器。
前置放大器
图３倾斜度测试原理框图
ＤＡ 玎
图４倾斜度测试信号
在进行倾斜度计算时，将各地震道放大器的输
出值乘以１６，取所有地震道的平均值，再求各道与
平均值的相对误差值，即为各道的倾斜度测试值。
３对调查情况的合理解释
（１）地震道入口开路时，该道往往会接收空间
散布的超大电磁干扰信号，测试时，其输出为异常大 ３７Ｏ 物 探 装 备
值，因而计算出的倾斜度为最大值１００ 。
（２）测试时，ＤＡＣ输出的脉冲信号加在由检波 器电阻、大小线及连接接触电阻（正常情况下该项可
忽略不计）和地震放大器输入阻抗串联的电路上，因
为脉冲信号的幅度是固定的，检波器电阻大（例如９ 个检波器３并３串形成一个检波器串，采集时采用
４个这样的检波器串２并２串接收，那么一个地震
道的外线电阻值正好等于一个单只检波器的电阻 值，如２８０Ｅｔ；如果某道只接了３串形成２并１串，则
该道外线电阻值等于４２ＯＱ；如果某道只接了２串形 成２串串联，则该道外线电阻值等于５６０ｇＤ，所得的
分压大，即检波器被激励的信号大，所以地震放大器
的输入大，倾斜度测试值大，可能呈现异常正值。不 难理解，如果某道检波器（检波器串）的电阻值正常，
由于大小线或连接电阻大，引起该道外线电阻大，
则检波器分得的激励信号小，该道的倾斜度测试值 就小。 （３）同样道理，外线电阻小，或漏电大，倾斜度
测试值就小，可能呈现异常负值。 （４）在调查中，也存在这样的情况：某道测试外 线电阻值正常，其它参数包括漏电、噪声也都正常，
但是倾斜度测试却不合格，而且往往呈现异常负值。 理论分析和调查试验已经证实：外线电阻值不正常，
倾斜度测试可能不合格；但是外线电阻值正常，倾斜
度测试不一定都合格。比如：检波器串中，如果有一 只或几只检波器的线圈卡壳，测量其直流电阻还是
正常的，但是在被脉冲信号激励的情况下，输出信号 肯定比正常的要小，所以倾斜度必然呈现负值，甚至
超过一１０ 而不合格。 （５）从理论上来说，噪声对倾斜度的测试结果
是有影响的。但是一般情况下，环境噪声的幅度量
级与测试信号相比有很大差距，所以影响甚微。不 过在个别情况下，也可能会产生比较显著的影响。
（６）在进行倾斜度测试时，检波器是由ＤＡＣ输
出的电测试信号驱动的，不是由地表的垂直运动驱
动的，所以检波器直立或平躺对测试结果有影响，但 是影响不大。
４结束语
综上所述可以看出，倾斜度测试实质主要是检
验从检波器经过传输线到放大器对激励脉冲的综合 响应情况。如果检波器状态不正常：电阻值不正常
大或不正常小、线圈卡壳；外线漏电或接触电阻大； 放大器工作不正常等，都可能会导致倾斜度测试不
合格。从理论分析和实际调查的情况看，倾斜度测
试结果符合要求，并不能说明检波器个个都直立得 很好。平躺在地面的检波器在接受仪器倾斜度测试
时，对测试结果影响不大，但是在生产采集过程中，
因为地震反射波使地面上下垂直运动，平躺的检波 器显然对采集数据有明显影响。因此在采集施工
中，一定要坚持检波器直立埋置的要求，不能因倾斜 度测试通过而忽视。 “倾斜度”是由英文技术资料中的“ｔｉｌｔ”翻译过
来的，原文用单词“ｔｉｌｔ”来表述这样的检验项目是不 准确的，很容易造成误解。在多种其它类型的地震
采集仪器包括ＳＮ３８８中，也都采用上面介绍的方
法，用脉冲信号来检查各地震道响应的一致性，这是 对地震仪器进行日检验的最重要的内容，但是该检
验项目名称就叫“脉冲响应”测试。采用ＦＤＵ的
４０８ＵＬ和４２８ＸＬ地震仪器日检验中的“倾斜度”测 试项目的测试方法和测试目的，与它们是完全～致
的。因而采用ＦＤＵ的４０８ＵＬ和４２８ＸＬ地震仪器 的“倾斜度”测试应该更名为“脉冲响应”测试。
最后要说明一点：采用ＤＳＵ数字采集单元的 ４０８ＵＬ和４２８ＸＬ地震仪器日检验中的“倾斜度”测
试项目，是实实在在测试ＤＳＵ的倾斜程度的。
参 考 文 献
１ Ｓｅｒｃｅｌ公司．４２８ＸＬ ｕｓｅｒ ｓ ｍａｎｕａｌ ３．２０１０．３
收稿日期：２０１１－０７
—１８
自动检测技术及应用课后习题答案
第二版检测技术的选择题（上）
2011年01月06日 星期四 14:57
第一部分 思考题与习题答案
1.单项选择题
1）某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应定为 C 级，另一家仪器厂需要购买压力表，希望压力表的满度相对误差小于0.9%，应购买 B 级的压力表。
A. 0 .2 B. 0 .5 C. 1 .0 D. 1.5
2）某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是 B 。
A.绝对误差 B.示值相对误差 C.满度相对误差 D.精度等级
3）在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为欲测量的 C 左右为宜。
A.3倍 B.10倍 C.1.5倍 D.0.75倍
4）用万用表交流电压档(频率上限仅为5kHz)测量频率高达500kHz、10V左右的高频电压，发现示值还不到2V，该误差属于 D 。用该表直流电压档测量5号干电池电压，发现每次示值均为1.8V，该误差属于 A 。
A.系统误差 B.粗大误差 C.随机误差 D.动态误差
5）重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了 D 。
A.提高精度 B.加速其衰老 C.测试其各项性能指标 D.提高可靠性
2.各举出两个非电量电测的例子来说明
1）静态测量； 2）动态测量；
煤层顶板导水裂缝带高度综合探查技术
煤层顶板导水裂缝带高度综合探查技术
李超峰;虎维岳;王云宏;刘英锋;周麟晟
【摘 要】新建矿井应进行顶板“两带”实测.采用井下上仰钻孔注水测漏法、井-地联合微震监测法以及UDEC软件数值模拟,综合探查高家堡矿井首采面顶板导水裂缝带发育高度.利用这3种方法获得的工作面停采线附近的导水裂缝带高度数值基本一致,分别为88.03 m、86.54 m和87.00 m,与实际情况相符合.与地面钻孔冲洗液法或井下上仰钻孔注水测漏法探查结果结合起来,井-地联合微震监测具有突出优势,可实现煤层顶板覆岩破坏与变形的时-空动态四维监测,是研究顶板“两带”发育高度及其变化规律的重要方法.%Heights of roof strata "two-zone" should be
measured for each new coal mine.To determine water flowing fracture
zone height of the first mining face roof in Gaojiabu coal mine
comprehensively,three methods including injection water leakage
measuring in upward slant holes,underground-ground joint microseismic
monitoring and numerical simulation with UDEC were applied.Similar
fracture zone height values which are 88.03 m,86.54 m and 87.00 m were
detected by three methods near the working face stop bined with
injection water leakage measurement in underground upward slant hole or
超声波问答题
问答题
1.将超声波直探头置于IIW1试块侧面上探测100mm距离的底波,如下图所示在第一次底波与第二次底波之间前两个迟到波各是什么波型?
（前面为L-L-L波,后面为L-S-L波）
2．何谓超声波？它有哪些重要特性？
答：频率高于20000Hz的机械波称为超声波。重要特性：①超声波可定向发射，在介质中沿直线传播且具有良好的指向性。
②超声波的能量高。③超声波在界面上能产生反射，折射和波型转换。④超声波穿透能力强。
3．产生超声波的必要条件是什么？
答：①要有作超声振动的波源（如探头中的晶片）。②要有能传播超声振动的弹性介质（如受检工件或试块）。
4.在棒材圆周面上进行超声探伤时,第一次底波与第二次底波之间可见到有两个迟到波,如下图所示,请指出这两个迟到波各是什么波型?
（前面为L-L-L波,后面为L-S-L波）
5．一个探头的标记为5I 20SJ 20DJ，试说明其中数字和字母的含义？
答：5：频率5MHZ；I：压电晶片材料碘酸锂单晶；20：圆晶片直径20mm；SJ：水浸探头；20DJ：点聚焦，水中焦距20mm
6.画出下图中不同情况下声波的收敛或发散的情况:
（答案从略）
7.在下图中画出超声纵波从钛合金中以45°斜入射到钢中的反射与折射情况:
C钛L=6150m/s C钛S=3150m/s C钢L=5850m/s C钢S=3200m/s（答案从略）
8．液体中为什么只能传播纵波，不能传播横波？
答：凡能承受拉伸或压缩应力的介质都能传播纵波，液体虽然不能承受拉伸应力，但能承受压应力而产生容积变化，故液体介质可传播纵波。介质传播横波时，介质质点受到交变的剪切应力作用，液体介质不能承受剪切应力，故横波不能在液体中传播。
9．简述影响超声波在介质中传播速度的因素有哪些？答：①超声波在介质中的传播速度与介质的弹性模量和介质的密度有关。对一定的介质，弹性模量和密度为常数。不同介质，声速不同。②超声波波型不同时，声速也不一样。同一介质，传播不同类型声波时，声速也不相同。③介质尺寸大小及介质温度对声速也有一定影响。
电子测量技术试题
一、填空题(每空1分，共25分)
1.测量误差就是测量结果与被测量真值的差别，通常可以分为绝对误差和相对误差两种。
2.多次测量中随机误差具有有界性、对称性和抵偿性。
3.412位DVM测量某仪器两组电源读数分别为5.825V、15.736V，保留三位有效数字分别应为_5.82v_、_15.7v_。
4.示波器Y轴前置放大器的输出信号一方面引至触发电路，作为___同步触发_信号；另一方面经过__延迟线__引至输出放大器。
5.示波器X轴放大器可能用来放大_扫描_信号，也可能用来放大直接输入的任意外接信号。
6.在示波器中通常用改变_积分电阻R_作为“扫描速度”粗调，用改变_积分电源E_作为“扫描速度”微调。
7.所谓触发极性不是指触发信号本身的正负，而是指由它的_上升沿_或_下降沿_触发。
8.测量频率时，通用计数器采用的闸门时间越_长_，测量准确度越高。
9.通用计数器测量周期时，被测信号周期越大，_±1__误差对测周精确度的影响越小。
10.在均值电压表中，检波器对被测电平的平均值产生响应，一般都采用__二极管全波(或桥式整流)_电路作为检波器。
11.所有电压测量仪器都有一个__抗干扰__问题，对DVM尤为重要。
12.马利科夫判据是常用的判别累进性系差的方法。
13._等准确度_分配是指分配给各分项的误差彼此相同。
14.当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的__断续_方式。
15.频谱仪的分辨力是指能够分辨的__.最小谱线间隔 _，它表征了频谱仪能将___频率___紧挨在一起的信号区分开来的能力。
二、改错题(每小题3分，共15分。要求在错误处的下方划线，并将正确答案写出)
1.系统误差的大小可用测量值的标准偏差σ(x)来衡量。 系统 (改成：随机)
2.绝对值合成法通常用于估计分项数目较多的总合不确定度。 多 (改成：少)
3.示波器电子枪中调节A2电位的旋钮称为“聚焦”旋钮。
公路水运试验检测《水运结构与地基》模拟试卷一
[单选题]1.标准贯入试验规定穿心锤落距为（江南博哥）（ ）
A.70㎝；
B.72㎝；
C.76㎝；
D.80㎝
参考答案：C
[单选题]2.靠近探头的缺陷不一定都能探测到，因为有（ ）：
A.声束扩散
B.材质衰减
C.仪器阻塞效应
D.折射
参考答案：C
[单选题]3.晶片厚度和探头频率是相关的，晶片越厚，则（ ）：
A.频率越低
B.频率越高
C.无明显影响
参考答案：A
[单选题]4.直剪试验剪切速率较高时所得的抗剪强度值（ ）
A.小
B.大
C.无影响
参考答案：B
[单选题]5.超声波检测仪中，产生高压电脉冲以激发探头工作的电路单元称为（ ）
A.放大器
B.接收器
C.脉冲发生器
D.同步器
参考答案：C
[单选题]6.反射波法中使用的传感器的灵敏度（ ）。
A.越高越好
B.越低越好
C.没要求
参考答案：A
[单选题]7.下列哪种不是重力加载法的加载设备？（ ）
A.砝码
B.杠杆
C.水箱 D.卷扬机
参考答案：D
[单选题]8.某钢锻件毛坯厚度30mm，后续机械加工的表面加工余量为4mm，超声波探伤时应考虑选用下述哪种探头为宜？（ ）
A.2.5MHz，Φ20mm
B.5MHz，Φ14mm
C.5MHz，Φ14mm，窄脉冲探头
D.组合双晶直探头
E.C或D
参考答案：E
[单选题]9.焊缝用串列探头进行扫查，主要用于检测（ ）
A.平行于探测面的缺陷
B.与探测面倾斜的缺陷
C.垂直于探测面的缺陷
D.不能用斜探头检测的缺陷
参考答案：C
[单选题]10.见证取样的试块、证件和材料送检时其委托应有（ ）签字。
A.建设单位
B.施工单位
C.监理单位
D.送检人员
参考答案：D
[单选题]11.超声波试验系统的灵敏度（ ）
A.取决于探头、脉冲发生器和放大器
B.随频率提高而提高
C.与换能器的机械阻尼无关

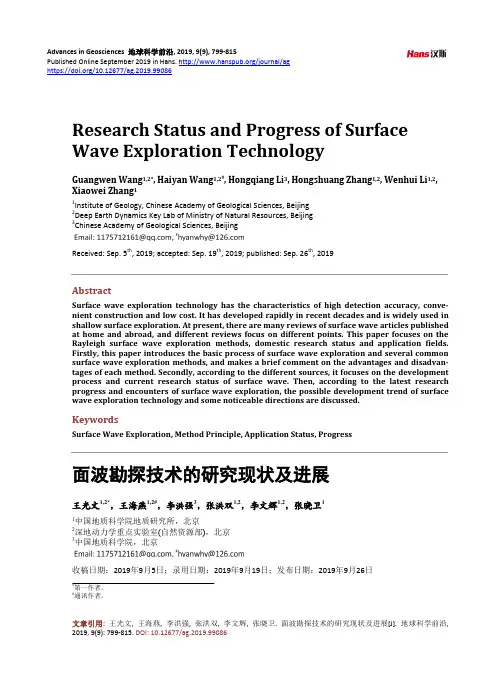

面波勘探技术的研究现状及进展
