专用虚拟局域网技术与应用实例讲解
专用虚拟局域网技术与应用实例讲解
作者： 发文时间：2005.06.03
1 前言
交换机是网络的核心设备之一，其技术发展非常迅速，从10Mbit/s以太网、100Mbit/s快速以太网，进而发展到吉比特和10吉比特以太网。交换机在通信领域和企业中的应用向纵深发展，网络管理人员对掌握专用虚拟局域网PVLAN技术的需求也越来越迫切。本文通过实践经验对这方面的应用进行总结。
2 VLAN的局限性
随着网络的迅速发展，用户对于网络数据通信的安全性提出了更高的要求，诸如防范黑客攻击、控制病毒传播等，都要求保证网络用户通信的相对安全性；传统的解决方法是给每个客户分配一个VLAN和相关的IP子网，通过使用VLAN，每个客户被从第2层隔离开，可以防止任何恶意的行为和Ethernet的信息探听。 然而，这种分配每个客户单一VLAN和IP子网的模型造成了巨大的可扩展方面的局限。这些局限主要有下述几方面。
(1)VLAN的限制：交换机固有的VLAN数目的限制；
(2)复杂的STP：对于每个VLAN，每个相关的Spanning Tree的拓扑都需要管理；
(3)IP地址的紧缺：IP子网的划分势必造成一些IP地址的浪费；
(4)路由的限制：每个子网都需要相应的默认网关的配置。
3 PVLAN技术
现在有了一种新的VLAN机制，所有服务器在同一个子网中，但服务器只能与自己的默认网关通信。这一新的VLAN特性就是专用VLAN(Private VLAN)。在Private
VLAN的概念中，交换机端口有三种类型：Isolated port，Community port, Promiscuous
port；它们分别对应不同的VLAN类型：Isolated port属于Isolated PVLAN，Community
port属于Community PVLAN，而代表一个Private VLAN整体的是Primary VLAN，前面两类VLAN需要和它绑定在一起，同时它还包括Promiscuous port。在Isolated
PVLAN中，Isolated port只能和Promiscuous port通信，彼此不能交换流量；在Community PVLAN中，Community port不仅可以和Promiscuous port通信，而且彼此也可以交换流量。Promiscuous port 与路由器或第3层交换机接口相连,它收到的流量可以发往Isolated port和Community port。PVLAN的应用对于保证接入网络的数据通信的安全性是非常有效的，用户只需与自己的默认网关连接，一个PVLAN不需要多个VLAN和IP子网就提供了具备第2层数据通信安全性的连接，所有的用户都接入PVLAN，从而实现了所有用户与默认网关的连接，而与PVLAN内的其他用户没有任何访问。PVLAN功能可以保证同一个VLAN中的各个端口相互之间不能通信，但可以穿过Trunk端口。这样即使同一VLAN中的用户，相互之间也不会受到广播的影响。
4 PVLAN的配置步骤
(1)Put switch in VTP transparent mode
set vtp mode transparent
(2) Create the primary private VLAN
set vlan vlan pvlan-type primary
(3)Set the isolated or community VLAN(s)
set vlan vlan pvlan-type {isolated community}
(4)Map the secondary VLAN(s) to the primary VLAN
set pvlan primary_vlan {isolated_vlan community_
vlan} {mod/port sc0}
(5)Map each secondary VLAN to the primary VLAN on the promiscuous
port(s)
set pvlan mapping primary_vlan {isolated_vlan community_vlan}
{mod/port} [mod/port ...]
(6)Show PVLAN configuration
show pvlan [primary_vlan]
show pvlan mapping
show vlan [primary_vlan]
show port
5 例子
下面给出一个正在网络中运行的交换机的PVLAN的相关配置，仅供参考。其中，VLAN 100是Primary VLAN，VLAN 101是Isolated VLAN，VLAN 102和VLAN 103是Community VLAN。
N8-CSSW-2> (enable) show running-config
This command shows non-default configurations only.
set system name N8-CSSW-2
#vtp
set vtp domain sdunicom
set vtp mode transparent set vlan 1 name default type ethernet mtu 1500 said 100001 state active
set vlan 100 name VLAN0100 type ethernet pvlantype primary mtu 1500
said 100100 state active
set vlan 101 name VLAN0101 type ethernet pvlantype isolated mtu 1500
said 100101 state active
set vlan 102 name VLAN0102 type ethernet pvlantype community mtu 1500
said 100102 state active
set vlan 103 name VLAN0103 type ethernet pvlantype community mtu 1500
said 100103 state active
#module 2 ： 50-port 10/100/1000 Ethernet
set pvlan 100 101 2/26-29,2/35-36,2/42-43
set pvlan mapping 100 101 2/49
set pvlan 100 102 2/1-13,2/30-34
set pvlan mapping 100 102 2/49
set pvlan 100 103 2/14-25
set pvlan mapping 100 103 2/49
end
N8-CSSW-2> (enable) show pvlan
Primary Secondary Secondary-Type Ports
------- --------- ----------------
100 101 isolated 2/26-29,2/35-36,2/42-43
100 102 community 2/1-13,2/30-34
100 103 community 2/14-25
6 结束语
目前很多厂商生产的交换机支持PVLAN技术，PVLAN技术在解决通信安全、防止广播风暴和浪费IP地址方面的优势是显而易见的，而且采用PVLAN技术有助于网络的优化，再加上PVLAN在交换机上的配置也相对简单，PVLAN技术越来越得到网络管理人员的青睐。(T114)
虚拟局域网技术的应用探讨
２０１３年第２１期总第１４１期 ＳＩ Ｌ－Ｃ０Ｎ ＶＡＬＬＥＹ 回 虚拟局域网技术的应用探讨 崔磊 （大庆油田通信公司信息技术北京分公司，北京１ ０００４３） 摘要近年来，虚拟网技术的应用越来越广泛。文章主要叙述了虚拟局域网技术的特点以及虚拟局域网技术中多采 用的第三层交换技术，并举例探讨了虚拟网技术在校园网上的应用。 关键词虚拟局域网；交换技术；校园网 中图分类号：ＴＰ３９３ 文献标识码：ｈ 文章编号：１６７１—７５９７（２０１ ３）２１—００６９—０１ 目前常用的网络交换技术有两种：１）基于ＡＴＭ的信元交换； ２）基于以太网的帧交换。这两种交换方法的局限是网络设备处 在同一个广播域中，增大了数据传输流量，这样造成广播域中 容易形成广播风暴，虚拟局域网技术的出现解决了此难题。 １虚拟局域网技术 １．１虚拟局域网的逻辑结构 近年来，传统交换网络由于本身的各种局限性，越来越不 能满足人们的需求。交互式网络结构的应用越来越广泛，这种 结构被越来越多的网络结构应用。这种结构解决了传统网络结 构伴随用户增加，传输速率下降的缺陷。交互式网络结构的组 成包括：１）局域网交换机；２）ＡＴＭ交换机；３）ＡＴＭ路由器。 虚拟局域网是交互式网络结构的重要组成部分。虚拟局域网的 划分方式不同于传统子网，虚拟局域网实现了数据分段传输， 虚拟局域网致力于网络的规模适应性和保密性，虚拟局域网体 现了交换网络高速灵活的优点。 １．２虚拟局域网的划分 虚拟局域网有四种划分方式：１）交换端口划分。交换端 口划分是应用最广泛的划分方法。该方法先确定端口数量，再 将将端口划分成若干个组。这种划分方法产生的每个组相当于 一个独立交换机。这种划分方法简单，适合于任何大小的网络。 但是如果用户更换端口，必须重新定义网络；２）通过ＭＡＣ地址 划分。该方法先统计计算机的ＭＡＣ地址，然后划分虚拟局域网。 优点是用户可以自由移动，不再受网址限制。网络初始化时， 所有用户必须重新配置。因此当用户很多时，配置非常麻烦， ＭＡＣ地址划分通常适用于小型局域网；３）通过网络分层信息划 分。网络分层信息也就是网络协议，按网络层协议划分，广播 可以在交换机之间不受限传输。这种方法的优点是用户的上网 位置不受限制，但是这种方法要求的技术很高，操作难度较高； ４）通过ＩＰ组播划分。可以实现一个组播就是一个虚拟局域网。 这也校园虚拟局域网最常采用的方法，可以保证工作组和网络 安全。这样划分的子局域网内，交换机完成路由器的功能。这 种方法的优点是划分方法灵活，有利于网络管理。 ２第三屡交换技术 与第二层交换技术相比，第三层交换技术增加了路由器的 功能，还可以消除传输介质的限制。第三层交换机能够充当路 由器的功能，第三层交换机是目前最先进的网络交换设备，不 仅具有传统交换设备的交换功能，还具有路由功能。第三层交 换机的工作原理是：在组网中，交换器利用交换器端口将网络 分隔成一个个子网，端口子网共享该端口带宽，因此总带宽将 增加Ｎ倍（Ｎ＝端口数）。 第三层交换技术最常用的方法有两种：１）一次路由，随后 交换。它包括ＩＰ交换技术和直通路由技术，两种技术的工作原 理是一样的，数据传输先通过路由器传输再通过交换机传输， 这也充分体现了第三种交换技术的特点，这种方法的优点是不 管是子网内部的数据流传输还是子网之间的数据流传输均流经 速度更快的高带宽通路；２）处处路由。与传统交换网络相比， 其具有先进的路由能力，这种方法仅限于能够路由每个数据包 的交换机。 第三层交换机的优点：１）具有先进的路由能力，第三层交 换机是目前最先进网络交换设备；２）在子局域网中，交换机完 成交换功能，在不同局域网间，交换机主要完成路由器功能， 大部分数据流量由第二层交换处理；３）子局域网互联不需要增 加端口，这样可以为网络建设节省投资。 ３虚拟局域网技术在校园网上的应用 ３．１划分虚拟局域网的目的 ３．１．１提高网络的安全性 提高网络安全性是划分网络最重要的目的，由于学校部门 众多，工作繁杂，对网络速度有很高的要求。将不同部门分在 不同子局域网有利于提高网速，这样可以提高校园网的安全性， 校园网采用防火墙隔离内部网络和外部网络。校园网用户可以 自由访问内部网络，但是对于一些核心服务器，必须禁止内部 网络用户访问，因此采用虚拟局域网技术可以实现该要求。 ３．１．２控制网络广播 校园网采用传统网络，整个校园网处在一个广播域中。因 此只要有一台计算机发送广播，则整个校园网的交换机接口都 能收到，这样一台计算机中病毒容易导致整个校园网瘫痪。因 此将校园网划分成若干子局域网，可以有效的控制广播的传播 范围，可见划分虚拟局域网有效的控制了病毒在校园内传播的 范围。 ３．１．３方便网络管理 划分虚拟局域网，提高了网络性能，方便管理。校园用户 更换端口，只需要在交换机上重新配置虚拟局域网。用户更换 端口变得非常方便。划分既可以方便网络管理，而且可以省去 用户重新布线和调试的麻烦。 ３．２校园网虚拟局域网的规划和实现 校园网由核心层、接入层和用户连接层组成。核心层由２ 台第三层交换机构成，接入层包含多台交换机，用户连接层由 交换机和集线器构成。 虚拟局域网在校园网上的应用主要是在第三层交换技术上 的应用，在局域路由选择方面比路由器性能更好。首先，三层 ｌｌ（下转第６８页）Ｉ１

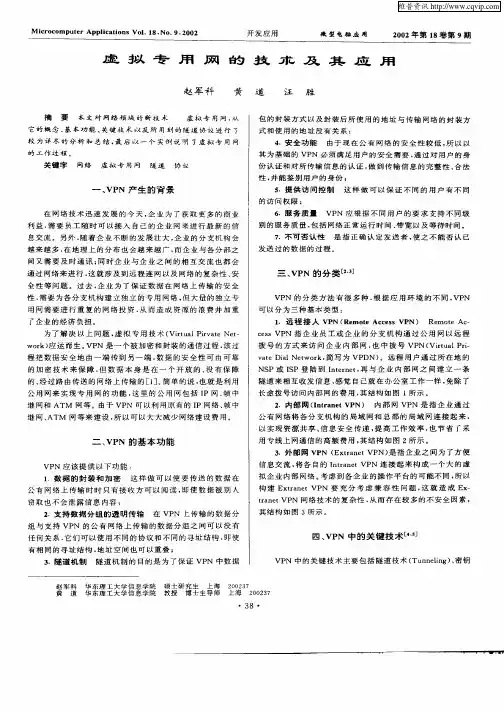

虚拟专用网的技术及其应用
！ ！ｃｏ竺 ｔｅｒ Ａｐｐｌｉｃａｔｉｏｎｓ Ｖｏｉ・１８，Ｎｏ．９，２００２ 开发应用 微型电脑应用 ２００２年第１８卷第９期 虚拟专用网的技术及其应用 赵军科 黄道 汪 胜 摘要 本文对网络领域的新技术 虚拟专用网，从 它的概念、基本功能、关键技术以及所用到的隧道协议进行了 较为详尽的分析和总结，最后以一个实例说明了虚拟专用网 的工作过程。 关键字 网络 虚拟专用网 隧道 协议 一、ＶＰＮ产生的背景 在网络技术迅速发展的今天，企业为了获取更多的商业 利益，需要员工随时可以接入自己的企业网来进行最新的信 息交流。另外，随着企业不断的发展壮大，企业的分支机构会 越来越多．在地理上的分布也会越来越广，而企业与各分部之 间又需要及时通讯；同时企业与企业之间的相互交流也都会 通过网络来进行，这就涉及到远程连网以及网络的复杂性、安 全性等问题。过去，企业为了保证数据在网络上传输的安全 性．需要为各分支机构建立独立的专用网络，但大量的独立专 用网需要进行重复的网络投资，从而造成资源的浪费并加重 ＇广企业的经济负担。 为了解决以上问题，虚拟专用技术（Ｖｉｒｔｕａｌ Ｐｉｒｖａｔｅ Ｎｅｔ— ｗｏｒｋ）应运而生。ＶＰＮ是一个被加密和封装的通信过程．该过 程把数据安全地由一端传到另一端，数据的安全性可由可靠 的加密技术来保障．但数据本身是在一个开放的、没有保障 的、经过路由传送的网络上传输的［１］。简单的说，也就是利用 公用网来实现专用网的功能，这里的公用网包括ＩＰ网、帧中 继网和ＡＴＭ网等。由于ＶＰＮ可以利用原有的ＩＰ网络、帧中 继网、ＡＴＭ网等来建设，所以可以大大减少网络建设费用。 二、ＶＰＮ的基本功能 ＶＰＮ应该提供以下功能： １，数据的封装和加密 这样做可以使要传送的数据在 公育网络上传输时时只有接收方可以阅读，即使数据被别人 窃取也不会泄露信息内容； ２．支持数据分组的透明传输在ＶＰＮ上传输的数据分 组与支持ＶＰＮ的公有网络上传输的数据分组之间可以没有 任何关系．它们可以使用不同的协议和不同的寻址结构，即使 有相同的寻址结构，地址空间也可以重叠； ３．隧道机制隧道机制的目的是为了保证ＶＰＮ中数据 包的封装方式以及封装后所使用的地址与传输网络的封装方 式和使用的地址没有关系； ４．安全功能 由于现在公有网络的安全性较低，所以以 其为基础的ＶＰＮ必须满足用户的安全需要．通过对用户的身 份认证和对所传输信息的认证，做到传输信息的完整性、合法 性，并能鉴别用户的身份； ５．提供访问控制这样做可以保证不同的用户有不同 的访问权限； ６．服务质量ＶＰＮ应根据不同用户的要求支持不同级 别的服务质量，包括网络正常运行时间、带宽以及等待时间。 ７．不可否认性是指正确认定发送者，使之不能否认已 发送过的数据的过程。 三、ＶＰＮ的分类 ’ ］ ＶＰＮ的分类方法有很多种．根据应用环境的不同，ＶＰＮ 可以分为三种基本类型： １．远程接人ＶＰＮ（Ｒｅｍｏｔｅ Ａｃｃｅｓｓ ＶＰＮ） Ｒｅｍｏｔｅ Ａｃ— ｃｅｓｓ ＶＰＮ指企业员工或企业的分支机构通过公用网以远程 拨号的方式来访问企业内部网，也中拨号ＶＰＮ（Ｖｉｒｔｕａｌ Ｐｒｉ— ｖａｔｅ Ｄｉａｌ Ｎｅｔｗｏｒｋ，简写为ＶＰＤＮ）。远程用户通过所在地的 ＮＳＰ或ＩＳＰ登陆到Ｉｎｔｅｒｎｅｔ，再与企业内部网之间建立一条 隧道来相互收发信息，感觉自己就在办公室工作一样，免除了 长途拨号访问内部网的费用，其结构如图１所示。 ２．内部网（１ｎｔｒａｎｅｔ ＶＰＮ） 内部网ＶＰＮ是指企业通过 公有网络将各分支机构的局域网和总部的局域网连接起来， 以实现资源共享、信息安全传递，提高工作效率，也节省ｒ采 用专线上网通信的高额费用，其结构如图２所示。 ３．外部网ＶＰＮ（Ｅｘｔｒａｎｅｔ ＶＰＮ）是指企业之间为了方便 信息交流，将各自的Ｉｎｔｒａｎｅｔ ＶＰＮ连接起来构成一个大的虚 拟企业内部网络。考虑到各企业的操作平台的可能不同，所以 构建Ｅｘｔｒａｎｅｔ ＶＰＮ要充分考虑兼容性问题，这就造成Ｅｘ— ｔｒａｎｅｔ ＶＰＮ网络技术的复杂性，从而存在较多的不安全因素， 其结构如图３所示。 赵军科华东理工大学信息学院 硕士研究生上海 ２０ｏ２３７ 黄 道 华东理工大学信息学院 教授 博士生导师 上海 ２００２３７ ・３８・ 四、ＶＰＮ中的关键技术 剐 ＶＰＮ中的关键技术主要包括隧道技术（Ｔｕｎｎｅｌｉ
虚拟专用网络技术及应用
第6卷第4期20(Y7年10月无锡职业技术学院学报
Journal优WuAInstituteofTechnologyVol.6No.4Oct.2fll刀
虚拟专用网络技术及应用
肖颖
(无锡职业技术学院仁苏无锡214073)
摘要:随着网络技术的不断发展，虚拟专用网络(VPN)技术的应用越来越广泛。该文从VPN的认识、应用范围及解
决方案等几个方面进行了阐述，并介绍VPN未来的发展趋势。
关键词:虚拟专用网络;局域网;隧道技术;防火墙
中图分类号:TP393.03文献标识码;A文章编号:1671-7980(2007)-07-08-02
VirtualPrivateNetworkTechnologyandApplication
XIAOYing
Abstract,Alongwiththeconstantdevelopmentofnetworktechnology,thevirtualprivatenetwork(VPN)
technologyapplicationismoreandmorewidespread.ThepaperelaboratestheVPNunderstanding,theappli-
cationscopeandthesolution,andintroducesthefuturetrendofdevelopment.
KeyWords:virtualprivatenetwork;localareanetwork;tunnelingtechnology;firework
随着网络的不断发展，接人Internet的企事业单位和
政府机关越来越多。那么这些单位与自己的分支机构以及客户之间如何能够通过Internet进行安全的数据交换
呢?如果通过E一mail通信，工作效率较低且安全性较
差;如果通过专线，安全性是提高了但是其费用是一般企
事业单位无法接受的。随着一种网络新技术一一虚拟专
用网络的使用，引起了企事业单位极大关注。VPN利用
VPN中IP地址的多租户和虚拟局域网隔离技术

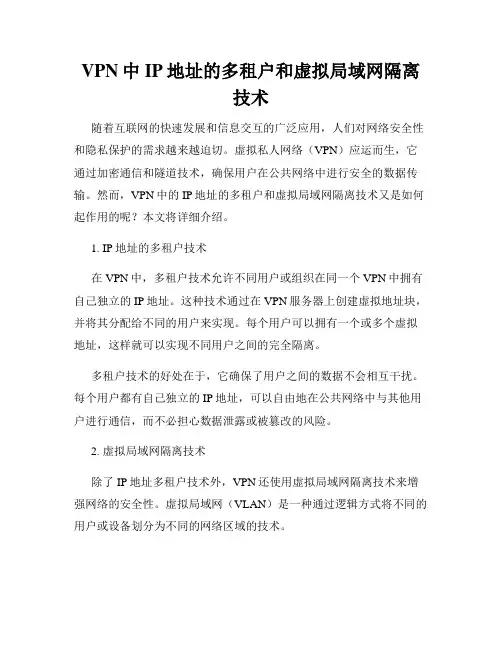

VPN中IP地址的多租户和虚拟局域网隔离技术
随着互联网的快速发展和信息交互的广泛应用，人们对网络安全性和隐私保护的需求越来越迫切。虚拟私人网络（VPN）应运而生，它通过加密通信和隧道技术，确保用户在公共网络中进行安全的数据传输。然而，VPN中的IP地址的多租户和虚拟局域网隔离技术又是如何起作用的呢？本文将详细介绍。
1. IP地址的多租户技术
在VPN中，多租户技术允许不同用户或组织在同一个VPN中拥有自己独立的IP地址。这种技术通过在VPN服务器上创建虚拟地址块，并将其分配给不同的用户来实现。每个用户可以拥有一个或多个虚拟地址，这样就可以实现不同用户之间的完全隔离。
多租户技术的好处在于，它确保了用户之间的数据不会相互干扰。每个用户都有自己独立的IP地址，可以自由地在公共网络中与其他用户进行通信，而不必担心数据泄露或被篡改的风险。
2. 虚拟局域网隔离技术
除了IP地址多租户技术外，VPN还使用虚拟局域网隔离技术来增强网络的安全性。虚拟局域网（VLAN）是一种通过逻辑方式将不同的用户或设备划分为不同的网络区域的技术。 在VPN中，使用虚拟局域网隔离技术可以将不同的用户组织划分为不同的VLAN，并限制它们之间的通信。这样做的目的是防止未经授权的用户访问其他用户的数据，进一步增强了网络的安全性。
3. 多租户和虚拟局域网隔离的工作原理
在VPN中，IP地址的多租户和虚拟局域网隔离技术的工作原理如下：
首先，VPN服务器会为每个用户或组织创建一个独立的虚拟地址块。这些地址块可以是私有IP地址，也可以是公共IP地址。
然后，VPN服务器会根据用户的需求将虚拟地址块分配给相应的用户。每个用户在VPN连接中都会被分配一个唯一的虚拟IP地址。
接下来，VPN服务器将根据虚拟局域网隔离技术，将不同的用户划分为不同的VLAN。每个VLAN都有自己独立的网络区域和安全策略。
最后，通过加密通信和隧道技术，VPN服务器确保了用户在公共网络中进行安全的数据传输。
计算机网络中的虚拟专用网络(VPN)
计算机网络中的虚拟专用网络（VPN）
计算机网络的发展使得网络连接变得更加方便和普及。然而，同时也引发了许多网络安全问题，如信息泄露、黑客入侵等。为了解决这些问题，虚拟专用网络（Virtual Private Network，VPN）应运而生。本文将介绍VPN的定义、原理和应用，并探讨其在计算机网络中的作用和优势。
一、VPN的定义及原理
VPN指的是通过公共网络（如互联网）建立起一条加密传输隧道，将用户（或机构）的局域网连接起来，实现远程安全访问的网络技术。其工作原理是利用隧道和加密手段，将数据进行加密和封装，使得在公共网络中传输的数据变得私密化和安全。
二、VPN的应用场景
1. 远程办公：VPN可以实现远程用户与公司内部网络的安全连接，员工无论身在何处都能访问公司内部资源，实现远程办公。这不仅提高了工作效率，还节省了企业的办公场地和设备成本。
2. 跨地域连接：对于跨地域的分支机构或多处办公地点，VPN可将各个局域网连接起来，构建一个统一的、安全可靠的网络环境。无论是数据传输还是资源共享，都能够高效进行。
3. 数据加密传输：在需要对数据进行加密传输的场景下，VPN能够在公共网络中建立加密的隧道，保障数据的安全传输。这对于金融、医疗等行业而言尤为重要，有效防止敏感信息的泄漏。 三、VPN的优势
1. 安全性高：VPN通过加密传输和隧道技术，保证了用户数据的安全性，防止了中间人攻击、窃听和篡改等安全威胁。
2. 私密性好：VPN在公共网络中建立虚拟通道，使得用户的访问变得私密，其他人无法直接获取用户的真实IP地址和访问内容。
3. 灵活性强：VPN可以根据用户需求进行定制和配置，实现个性化的安全连接，满足不同用户和网络环境的需求。
4. 可拓展性好：基于VPN可以方便地扩展网络拓扑，连接不同地域、不同网络环境的计算机和设备。
四、VPN的实现方式
1. 基于软件客户端：用户通过安装VPN客户端软件，连接到特定的VPN服务器。这种方式适合个体用户或小规模的网络环境。

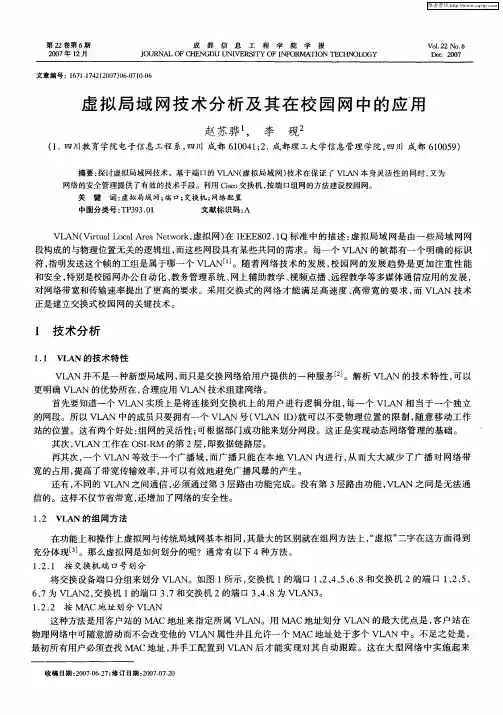

虚拟局域网技术分析及其在校园网中的应用
