油气田地面工程概述(PPT64页)
单 管 流 程
油气集输工艺（6）
井场
分 离 器
分离缓冲罐 热水炉
去脱水站
计量转油站
图1—5 双管流程
双 管 流 程
油气集输工艺（7）
• 单管流程 加热，不加热，掺稀油 • 双管流程 掺活性水，掺热油（液） • 三管流程 蒸汽伴随 • 站外管网 1、射状管网，2、支状管网，
3、环状管网 • 管理模式 1、二级管理（大二级，小二
级），2、三级管理，3、一级半管理 • 管网优化 （管网的形式与布局 ）
油气集输工艺（8）
三级管理
射状管网
二级管理
油气集输工艺（9）
支状管网
油气集输工艺（10）
沙漠油田
油气集输系统 优化问题
一级半流程 规模优化 布局优化 运行优化
油气集输工艺（11）
高效油气集输技术：
1、单管，井口加药降粘 2、管线保温、投球清蜡 3、双管掺活性水 4、简化流程，一级、一级半流程 5、提高回压（回压/油压，大庆：0.4～0.5
分离机理
（过冷、反凝析、反汽化）
相平衡与平衡常数 K
平衡影响因素 P、T
• 分子撞击与能量转换
• 平衡分离与机械分离，效果评价
油气分离与计量（3）
分离方法
R
n1
p1
pn
一次分离
多级分离
R n1 p1
连续分离
分离级数与压力
油气分离与计量（4）
卧式分离器
分离设备
油气分离与计量（5）
立式分离器
分离设备
油气分离与计量（6）
三级分离流程
油气分离与计量（7）
分离作业
双筒式
新
时间控制
离心式
油气集输工艺流程PPT课件
井场
联合站
原油库
井场
计量 阀组 计量站
联合站
原油库
井场
计量站
转油站.
联合站
原油库 9
布管形式
单管集输流程 双管集输流程 三管集输流程
.
10
布管形式
.
11
.
12
适用于原油凝点高、单井产量大于10t/d，
生产气油比大于30m3/t，
且采油井能连续生产的油田. 。
13
.
14
.
15
.
16
适应性强，适用于自喷井、抽油机井、低压和低产井；井场简单，集 中计量、集中管理、易于实现自动化。
❖ 3、原油要经过稳定处理，天然气要脱除轻油和水，并且将轻质油 和污水回收。由于从含水油中脱除和沉降出来的污水中还有一定的 原油，因而要将污水中的原油回收处理成合格的原油。在生产过程 中排放的污油、污水、天然气等全部回收处理，中间不开口。
.
18
l—油井；2—三相分离器；3—四合一装置；4—二合一装置；5—发球筒；
.
1
人生无常 心安便是归处
目录 CONTENTS
油田地面工程工艺流程 油气集输工艺流程
.
2
一 油田地面工程工艺流程
.
3
油气田开发
地面工程
采油工程 钻井工程
油藏工程
地质工程
.
4
.
5
.
6
二 油气集输工艺流程
.
7
集输布站方式
一级布站集输流程 二级布站集输流程 三级布站集输流程
.
8
集输布站方式
.
21
(3)油田的布井方式、驱油方式和采油方式以及开发过 程中预期的井网调整及驱油方式和采油工艺的变化等。
油气田地面工程
一、概论
（1）区块开发设计方案，开发方式、规模、 开（采2速）度任、务井：网利布用置上、述单生井产配设产施、按采计油划方进式行、 机生型（产选3作择）业、设，稳计生产：产年总合限体格和室的开作原发规油规划和划，天预选然测择气。流。另程外、，确 气组象定成资各：料级原、井油水站集文的输地隶系质属统和关、原系集油。气物工系性艺统资室、料根注等据水。规系地划统室 面污工的水程资系就料统是进、根行输据详配上细电述的系条施统件工等建图。设设的计生。产设施。
井场
去脱水站
计量站
分 离 器
转油站
分 离 器
缓冲罐
图 1— 4 单 管 流 程
编辑课件
单 管 流 程
13
油气集输工艺（6）
井场
分 离 器
分离缓冲罐 热水炉
去脱水站
计量转油站
图1—5 双管流程
编辑课件
双 管 流 程
14
油气集输工艺（7）
• 单管流程 加热，不加热，掺稀油 • 双管流程 掺活性水，掺热油（液） • 三管流程 蒸汽伴随 • 站外管网 1、射状管网，2、支状管网，
油气田地面工程
石油大学（北京） 储运工程系
编辑课件
1
目录
一、概述 二、原油集输系统 三、油气分离与计量 四、原油与天然气净化 五、原油稳定及轻烃回收 六、油田集气系统
七、注水系统
编辑课件
2
一、概论
油气田开发方案与油气田地面工程 油气田地面工程的任务及组成 油气田地面工程设计及建设的特点
编辑课件
3
在油田，从井口采油到原油和天然气外输之 间所有的石油生产过程均属油气集输工作范畴。
编辑课件
6
油气集输工艺（1）
油田地面工程设计
系统中各种采油井场装置、计量站或集油阀组间、接转 站、放水站、集中处理站、矿场油库及各种工艺管道建 设工程项目的传统工程设计模式和工程总承包模式下的 设计分包。
油田地面工程设计-油气集输
1工程设计主要任务
1.2 职责与分工
1.2.2 职责范围 1.2.2.1 工程设计模式下 1）承担大型独立的原油、成品油和天然气储库工程以 及输油输气管道工程建设的设计前期工作，进行项目可 行性研究。根据建设规模，提出总投资、建设内容、拟 建地点和用地的规划，进行生态环境影响评价，编制可 行性研究报告。
油田是如何发现的？ 详查----三桶油 打探井 控制储量 试油试采 探明储量
油田地面工程设计-油气集输
油田是如何开发的？ 开发研究----研究院 钻采研究----钻采院 地面建设----设计院
油田地面工程设计-油气集输
1、工程设计主要任务 2、油气集输工艺设计 3、油气集输管线设计 4、矿场油库工艺设计 5、工艺安装设计简介
工程建设
通常将油气集输工程和油气田配套工程（包括注水、 注汽、采出水处理、给排水及消防、供配电、供热、通 信与自控、道路、生产维护等）统称为油气田地面工程。
油田地面工程设计-油气集输
1工程设计主要任务
1.2 职责与分工
1.2.1 专业划分 工艺：油气集输、原油处理、天然气处理、采出水
处理、给水排水注水、热工。 配管：各种管道材料选择、管道应力分析计算、工
油田地面工程设计-油气集输
1工程设计主要任务
1.2 职责与分工
1.2.2 职责范围 1.2.2.1 工程设计模式下 3）在初步设计阶段负责加深、优化批准的可行性研究 报告或总体规划设计，对各类站、库及油气集输管道系 统进行工艺设计，编制初步设计文件。
油田地面工程设计-油气集输
1工程设计主要任务
1.2 职责与分工
1.2.2 职责范围 1.2.2.1 工程设计模式下 1）承担大型独立的原油、成品油和天然气储库工程以 及输油输气管道工程建设的设计前期工作，进行项目可 行性研究。根据建设规模，提出总投资、建设内容、拟 建地点和用地的规划，进行生态环境影响评价，编制可 行性研究报告。
油田是如何发现的？ 详查----三桶油 打探井 控制储量 试油试采 探明储量
油田地面工程设计-油气集输
油田是如何开发的？ 开发研究----研究院 钻采研究----钻采院 地面建设----设计院
油田地面工程设计-油气集输
1、工程设计主要任务 2、油气集输工艺设计 3、油气集输管线设计 4、矿场油库工艺设计 5、工艺安装设计简介
工程建设
通常将油气集输工程和油气田配套工程（包括注水、 注汽、采出水处理、给排水及消防、供配电、供热、通 信与自控、道路、生产维护等）统称为油气田地面工程。
油田地面工程设计-油气集输
1工程设计主要任务
1.2 职责与分工
1.2.1 专业划分 工艺：油气集输、原油处理、天然气处理、采出水
处理、给水排水注水、热工。 配管：各种管道材料选择、管道应力分析计算、工
油田地面工程设计-油气集输
1工程设计主要任务
1.2 职责与分工
1.2.2 职责范围 1.2.2.1 工程设计模式下 3）在初步设计阶段负责加深、优化批准的可行性研究 报告或总体规划设计，对各类站、库及油气集输管道系 统进行工艺设计，编制初步设计文件。
油田地面工程简介
油田地面工程简介
任灿升
2014年
主要内容
概述 FSF(field surface facilities) CPF Pipeline PP(Power Plant)
一、油田地面工程概述
油田地面工程是油田开发过程中相对于勘探、 钻井、修井等地下工程而言的。主要包括Wellpad 井场、Flowline单井管线、OGM集油汇管/集油计 量、Trunkline、CPF中心处理站、Pineline长输 管线/外输管线、Power plant 电站、输变线路、 WS水源站以及道路、桥梁等等。伊拉克分公司在 伊的项目基本涵盖上述所有的范围。1
商品原油
Wellpad (油水井)
单井油管线
及集油)
集油干线
通讯及电力电缆
注水干线
CPF (中心处理站)
轻烃
输
LPG
变
电
商品天然气
线
路
PP(电站)
二、FSF/OFFSITE
1、Wellpad
参阅哈法亚油田wellpad 平面布置图 现场图片
1、Wellpad
哈法亚二期油处理PFD流程图 哈法亚二期水处理PFD流程图 艾哈代布气处理 气压缩 脱硫 脱水、脱烃 硫磺回收
1、Wellpad
1、Wellpad
1、Wellpad
1、Wellpad
1、Wellpad
1、Wellpad
2、OGM
参阅哈法亚油田OGM 平面布置图 现场图片 流程概览 .
3 Flowerline & Trunkline
CPF
CPF 就是中央处理站，油井产出液在CPF 被分为油、气、水，然后分别经过物理化学处 理，成为商品原油、天然气、液化石油气、硫 磺，产出水经净化处理后，经过加压，回注地 层。下面按照油处理、水处理及注水、气处理 的基本流程，简单介绍。
任灿升
2014年
主要内容
概述 FSF(field surface facilities) CPF Pipeline PP(Power Plant)
一、油田地面工程概述
油田地面工程是油田开发过程中相对于勘探、 钻井、修井等地下工程而言的。主要包括Wellpad 井场、Flowline单井管线、OGM集油汇管/集油计 量、Trunkline、CPF中心处理站、Pineline长输 管线/外输管线、Power plant 电站、输变线路、 WS水源站以及道路、桥梁等等。伊拉克分公司在 伊的项目基本涵盖上述所有的范围。1
商品原油
Wellpad (油水井)
单井油管线
及集油)
集油干线
通讯及电力电缆
注水干线
CPF (中心处理站)
轻烃
输
LPG
变
电
商品天然气
线
路
PP(电站)
二、FSF/OFFSITE
1、Wellpad
参阅哈法亚油田wellpad 平面布置图 现场图片
1、Wellpad
哈法亚二期油处理PFD流程图 哈法亚二期水处理PFD流程图 艾哈代布气处理 气压缩 脱硫 脱水、脱烃 硫磺回收
1、Wellpad
1、Wellpad
1、Wellpad
1、Wellpad
1、Wellpad
1、Wellpad
2、OGM
参阅哈法亚油田OGM 平面布置图 现场图片 流程概览 .
3 Flowerline & Trunkline
CPF
CPF 就是中央处理站，油井产出液在CPF 被分为油、气、水，然后分别经过物理化学处 理，成为商品原油、天然气、液化石油气、硫 磺，产出水经净化处理后，经过加压，回注地 层。下面按照油处理、水处理及注水、气处理 的基本流程，简单介绍。
《石油地面》PPT课件
二、施工阶段Βιβλιοθήκη 理的质量控制（3）、设备基础施工质量控制 A、设备基础开挖质量控制
工艺设备基础开挖质量控制按：“放线准、快开挖；及时验槽、速封底”要 求进行。 ●放线准：即测量放线尺寸应按设计要求执行，其误差应控制在规范、标准范围 内，监理应进行复线； ●快开挖：每批开挖基础数量应尽可能多安排，并尽快成型，避免基础间产生沉 降影响； ●及时验槽：基础开挖到位后应及时通知设计、勘测、业主、质量监督站到场验 槽，并做好基础验槽记录； ●速封底：验槽合格的基坑应及时浇筑垫层封底，以防止基坑积水造成持力层强 度下降而产生再次清底（尤其是风化岩层特别注意）。
二、施工阶段监理的质量控制
监理见证取样质量控制：按相关国家规范、标准 要求对入场钢筋、水泥、砂石、条石进行监理见 证取样送检； 入场材料紧急放行控制：需进行监理见证取样合 格方可使用的材料，在取样检测未完成前因工程 施工进度需要用于工程建设时，施工单位应向业 主提出紧急放行使用报告，经监理审批后方可用 于工程施工建设；因以后材料检测不合格所造成 的质量返工和进度延误由施工单位承担经济损失。

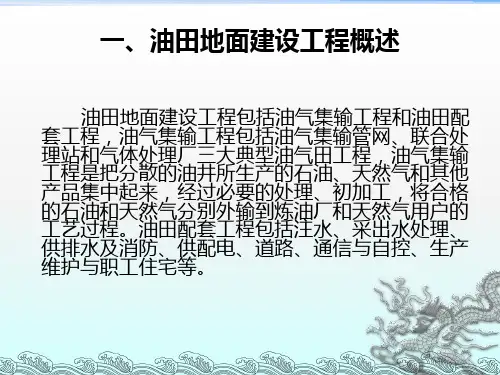

一、油田地面建设工程概述
油田地面建设工程包括油气集输工程和油田配 套工程，油气集输工程包括油气集输管网、联合处 理站和气体处理厂三大典型油气田工程，油气集输 工程是把分散的油井所生产的石油、天然气和其他 产品集中起来，经过必要的处理、初加工，将合格 的石油和天然气分别外输到炼油厂和天然气用户的 工艺过程。油田配套工程包括注水、采出水处理、 供排水及消防、供配电、道路、通信与自控、生产 维护与职工住宅等。
2、开工准备的控制 （1）、确认工程送检试验室
监理应按规范要求对送检试验室资质进行审 查，并办理好监理见证取样手续。对试验室的审 查主要针对以下几个方面：①法定计量部门对试 验设备出具的计量鉴定证明；②试验室的管理制 度③试验人员的资格证书；④本工程的试验项目 及其要求。试验室通常应在建设地选择。
《采油工程介绍》课件
抽油机
用于将地下原油提升至地面。
油泵
用于将原油从井筒输送到集输管 道。
储罐
用于储存原油和成品油。
加热炉
用于加热原油，降低粘度。
分离器
用于将原油中的水和杂质分离。
输油管道
用于将原油从井场输送到处理设 施。
采油工程设备的选择与使用
设备选择
根据油田的实际情况， 选择适合的采油工程设
备。
设备安装
按照规范进行设备的安 装，确保设备正常运行
采油工程设备的创新方向
高压高温设备
针对深井、超深井等复杂油藏条 件，研发高压高温的采油设备和 工具，提高采油作业的适应性和
可靠性。
高效分离设备
优化分离设备的结构和功能，提 高油、气、水等物质的分离效率
和纯度，降低后续处理成本。
新型举升设备
探索和研发新型的举升设备和技 术，如电潜泵、液压举升等，提
高采油作业的效率和安全性。
《采油工程介绍》ppt课件
目录
CONTENTS
• 采油工程概述 • 采油工程的主要技术 • 采油工程的主要设备 • 采油工程的实践案例 • 采油工程的未来展望
01
CHAPTER
采油工程概述
采油工程定义
采油工程定义
采油工程是石油开采工业中的一 项工程技术，主要涉及油藏工程 、钻井工程、采油工程和地面工
热力采油技术的优点是能 够降低原油粘度，提高采 收率，缺点是能耗大、成 本高。
化学驱采油技术的优点是 能够提高采收率，缺点是 化学剂可能会对地层和环 境造成影响。
微生物采油技术的优点是 能够提高采收率和降低成 本，缺点是微生物培养和 控制难度大。
03
CHAPTER
油田开发方案及原理PPT课件
注水注气方案设计及优化
01
注水方案设计
根据油藏动态和注水要求，制Biblioteka 注水方案，包括注水时机、注水方式、
注水量和注水压力等。
02
注气方案设计
对于适合注气的油田，设计注气方案，包括注气类型、注气量、注气方
式和注气时机等。
03
方案优化
通过数值模拟、物理模拟等手段，对注水注气方案进行优化，提高采收
率和经济效益。同时，考虑环境保护和可持续发展要求，确保方案的科
经济评价方法介绍
1 2
静态评价方法
通过计算投资回报率、投资回收期等静态指标， 对油田开发的经济效益进行初步评价。
动态评价方法
运用净现值、内部收益率等动态指标，考虑资金 时间价值，对油田开发的经济效益进行深入分析。
3
不确定性分析方法
采用敏感性分析、风险分析等不确定性分析方法， 评估油田开发经济效益的稳定性和风险性。
谢谢
THANKS
神经网络预测模型
利用神经网络强大的非线性 映射能力，对历史数据进行 训练和学习，建立预测模型。
06 油田开发经济评价与决策支持
CHAPTER
经济评价指标体系建立
评价指标选取
根据油田开发特点和实际需求，选取能够全面反映油田开发经济效益的评价指 标，如投资回报率、净现值、内部收益率等。
指标体系构建
基于选取的评价指标，构建油田开发经济评价指标体系，包括财务指标、技术 指标、环境指标等，以综合评估油田开发的经济效益。
机械采油系统优化
针对机械采油井的生产特点，对 抽油机、抽油杆、抽油泵等设备 进行优化设计和选型，提高机械
采油的效率和经济效益。
特殊采油工艺技术原理
注水开发技术
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 危险危害因素分析 • 预防与控制措施
.
36
集输站的换热器的维修
.
37
集输站的换热器的维修
.
38
管道敷设现场 胜利油田滨南集输大队2009.9
.
39
管道的电气焊施工现场 胜利油田滨南集输大队2009.9
.
40
管道的电气焊施工现场 胜利油田滨南集输大队2009.9
.
41
焊接输油管 吴起采油厂. 2010.8
（重点：机电设备检修 油气集输站检修作
业的主要内容、危险危害因素、预防与控制
措施 ）
✓储罐的安全检查
✓清罐作业安全问题与. 措施
32
3.2 油气集输站的地质安全
• 油气集输站的地质安全问题 （ 地质灾害类型：山洪泥石流、崩塌、滑
坡、塌陷、地面沉降、地震 工程选址：避 灾害预防： 灾害防治措施：治理
• 油气集输站的建设过程 • 土工作业过程的安全问题与安全措施 • 基础施工作业过程的安全问题与安全措施 • 设备吊装作业过程的安全问题与安全措施 • 设备调试过程的安全问题与安全措施 • 装置试运行的安全问题与安全措施 • 装置投用的安全问题与安全措施
.
35
3.5 油气集输站的安全检修
• 油气集输站检修作业的主要内容 机电设备检修、管道检修、防腐、 储罐检查、储罐清洗、储罐维修
外输
油田注水站
回注
轻烃产品
外销
气体
净化
轻烃回收
干气
输气首站
外销
.
13
三、油气集输系统的工艺流程
二级布站流程
油井产物
计量站 进站阀组
计量站 计量 分离器
气体计量 液体计量
集中 处理站
三级布站流程
计量站
气液 分离
气体 液体
计量 加压
计量站
接转站
.
集中 处理站
联合站
14
大庆油田总外输计量站.
15
多井口.选择流量计量装置
.
33
3.3 油气集输站的防火防爆措施
• 火灾爆炸的必要条件 ① ② ③
• 措施 1：减少易燃易爆物的聚集、暴露
•
2：消除点火源 电、静电、明火……
•
3：易燃易爆物与O2隔离
•
4：限制扩大的措施 防火堤设计
•
5：灭火息爆措施
• 石油工程防爆技术.pptx
.
34
3.4 油气集输站建设过程中的安全问题
.
47
塔二联 高压注水泵 2008.11
2010.3 河南油田采油一厂集输大队
.
机泵检修 （压缩机） 活塞缸、连杆、轴瓦
.
注水井口装置
6
二、 油气井井口装置
采气树
.
7
二、 油气井井口装置
采气树 .
8
二、 油气井井口装置
采油树与井口法兰连接
采气树 ¼ 剖面图 .
油管头
9
二、 油气井井口装置 抽油机及其安装、维护、检修
新疆油田风城作业区风城采油站
.
10
二、 油气井井口装置 抽油机及其安装、维护、检修
胜利油田垦东12海油陆采井组平台
16
单井口多相流流量计量
.
17
稠油掺蒸汽集输流程
.
18
半海半陆式集输流程
.
19
油气集输站
.
20
.
21
沙漠中的油气集输站
.
22
原油外输泵房
.
23
天然气集输站
.
24
中石化西北油田分公司塔河采油一廠 .
新疆维吾尔自治区库车县塔里木乡 25
塔河油田12区 2009.9
.
26
长庆油气联合站模. 型
管道维修 停输作业 不停输作业 3.8 事故案例----某集输站（联. 合站）检修窒息伤亡事故 2
三、 油气田地面工程安全技术
3.1 油气田地面工程安全概述 一、 油气田地面工程
油气田地面工程包括 ✓油气集输与矿场加工 （油气集输）工程 （含井场工程） ✓油气田采出水处理工程 ✓供排水工程 ✓注水（注水、注气、注聚）工程 ✓供电工程（电网工程） ✓道路工程 ✓通信工程 ✓消防工程
42
安全监护人员正在对容器进行可燃气体测量 2011.10 河南油田采油一厂集输大队净化站
.
43
2011.10 河南油田采油一厂集输大队净化站 储罐内部检查
.
44
2011.10 河南油田采油一厂集输大队净. 化站 清罐、清管
45
2011.10 河南油田采油一厂集输大.队净化站 阀门检修
46
2011.12 塔河采油二厂轻烃站 脱硫装置区塔顶回流罐出口管线调压阀实施改造
（ 地质灾害类型、工程选址、灾害预防、灾害防治措施 ）
✓3.3 油气集输站的防火防爆措施 说明 ✓3.4 油气集输站的消防设计 防火堤设计 冷却喷淋系统 ✓3.5 油气集输站的火灾探测系统设计 说明 ✓ 地面工程建设 土木 吊装 说明
3.6 油气集输站的安全检修 重点 （重点：机电设备检修 油气集输站检修作业的主要内容、 危险危害因素、预防与控制措施 ） 3.7 储罐安全检查、 清罐作业安全
27
永宁采油厂野山联合. 站
28
西峰油田 西二联合站
.
29
大庆油田公司采油四厂三矿杏三联合站 建于1968年10月，管理各类机泵64台、容器41座，设有生产岗位8个
.
30
.
31
四、 油气集输中的安全问题
✓油气集输站的地质安全问题
（ 地质灾害类型、工程选址、灾害预防、
灾害防治措施 ）
✓油气集输站的防火防爆问题与措施 ✓油气集输站的建设与建设过程安全问题 ✓油气集输站的检修安全问题
.
11
1
油井
A
油气井井口至 计量站的集输工艺
多相混输 2
加热集输流程
多相混输
1 2
伴热集输流程
3
去集油管网
4
3
天然气
B
4
油去计量站 站来蒸汽
图1-4 蒸汽伴随双管. 流程
12
三、油气集输系统的工作流程
稳定石油气
轻烃回收
外销
原
油
液体
脱
水
油
多
气
井
相
液
产
混
分
物
输
离
原油稳定 Байду номын сангаас水处理
外排
矿场原油库或首站
在建设投资中，地面工程约占油田开发总费用的30~40% 气田约占气田总投资的60~70%
.
3
二、 油气井井口装置
采油树
.
采油树井口
4
二、 油气井井口装置
采油树一般结构
.
5
二、 油气井井口装置
KZ35/65型高压注水井口装置
主要技术参数： 1. 公称通径：65mm 2.公称压力：35MPa 3.连接形式：卡箍连接 4.底法兰螺纹：5-1/2”、7”CSCT 5.油管螺纹：2-7/8”、3”UPTBG 6.规范等级：PSL1 7.工作温度：-29℃～121℃
第三章、 油气田地面工程安全技术
Oil-Gasfield Surface Engineering
Surface Engineering of Oil fields and Gas fields
主讲人：汪跃龙 博. 士
西安石油大学自动化系 2013.111
3.1 油气集输 安全概述
✓3.2 油气集输站的地质安全 说明
.
36
集输站的换热器的维修
.
37
集输站的换热器的维修
.
38
管道敷设现场 胜利油田滨南集输大队2009.9
.
39
管道的电气焊施工现场 胜利油田滨南集输大队2009.9
.
40
管道的电气焊施工现场 胜利油田滨南集输大队2009.9
.
41
焊接输油管 吴起采油厂. 2010.8
（重点：机电设备检修 油气集输站检修作
业的主要内容、危险危害因素、预防与控制
措施 ）
✓储罐的安全检查
✓清罐作业安全问题与. 措施
32
3.2 油气集输站的地质安全
• 油气集输站的地质安全问题 （ 地质灾害类型：山洪泥石流、崩塌、滑
坡、塌陷、地面沉降、地震 工程选址：避 灾害预防： 灾害防治措施：治理
• 油气集输站的建设过程 • 土工作业过程的安全问题与安全措施 • 基础施工作业过程的安全问题与安全措施 • 设备吊装作业过程的安全问题与安全措施 • 设备调试过程的安全问题与安全措施 • 装置试运行的安全问题与安全措施 • 装置投用的安全问题与安全措施
.
35
3.5 油气集输站的安全检修
• 油气集输站检修作业的主要内容 机电设备检修、管道检修、防腐、 储罐检查、储罐清洗、储罐维修
外输
油田注水站
回注
轻烃产品
外销
气体
净化
轻烃回收
干气
输气首站
外销
.
13
三、油气集输系统的工艺流程
二级布站流程
油井产物
计量站 进站阀组
计量站 计量 分离器
气体计量 液体计量
集中 处理站
三级布站流程
计量站
气液 分离
气体 液体
计量 加压
计量站
接转站
.
集中 处理站
联合站
14
大庆油田总外输计量站.
15
多井口.选择流量计量装置
.
33
3.3 油气集输站的防火防爆措施
• 火灾爆炸的必要条件 ① ② ③
• 措施 1：减少易燃易爆物的聚集、暴露
•
2：消除点火源 电、静电、明火……
•
3：易燃易爆物与O2隔离
•
4：限制扩大的措施 防火堤设计
•
5：灭火息爆措施
• 石油工程防爆技术.pptx
.
34
3.4 油气集输站建设过程中的安全问题
.
47
塔二联 高压注水泵 2008.11
2010.3 河南油田采油一厂集输大队
.
机泵检修 （压缩机） 活塞缸、连杆、轴瓦
.
注水井口装置
6
二、 油气井井口装置
采气树
.
7
二、 油气井井口装置
采气树 .
8
二、 油气井井口装置
采油树与井口法兰连接
采气树 ¼ 剖面图 .
油管头
9
二、 油气井井口装置 抽油机及其安装、维护、检修
新疆油田风城作业区风城采油站
.
10
二、 油气井井口装置 抽油机及其安装、维护、检修
胜利油田垦东12海油陆采井组平台
16
单井口多相流流量计量
.
17
稠油掺蒸汽集输流程
.
18
半海半陆式集输流程
.
19
油气集输站
.
20
.
21
沙漠中的油气集输站
.
22
原油外输泵房
.
23
天然气集输站
.
24
中石化西北油田分公司塔河采油一廠 .
新疆维吾尔自治区库车县塔里木乡 25
塔河油田12区 2009.9
.
26
长庆油气联合站模. 型
管道维修 停输作业 不停输作业 3.8 事故案例----某集输站（联. 合站）检修窒息伤亡事故 2
三、 油气田地面工程安全技术
3.1 油气田地面工程安全概述 一、 油气田地面工程
油气田地面工程包括 ✓油气集输与矿场加工 （油气集输）工程 （含井场工程） ✓油气田采出水处理工程 ✓供排水工程 ✓注水（注水、注气、注聚）工程 ✓供电工程（电网工程） ✓道路工程 ✓通信工程 ✓消防工程
42
安全监护人员正在对容器进行可燃气体测量 2011.10 河南油田采油一厂集输大队净化站
.
43
2011.10 河南油田采油一厂集输大队净化站 储罐内部检查
.
44
2011.10 河南油田采油一厂集输大队净. 化站 清罐、清管
45
2011.10 河南油田采油一厂集输大.队净化站 阀门检修
46
2011.12 塔河采油二厂轻烃站 脱硫装置区塔顶回流罐出口管线调压阀实施改造
（ 地质灾害类型、工程选址、灾害预防、灾害防治措施 ）
✓3.3 油气集输站的防火防爆措施 说明 ✓3.4 油气集输站的消防设计 防火堤设计 冷却喷淋系统 ✓3.5 油气集输站的火灾探测系统设计 说明 ✓ 地面工程建设 土木 吊装 说明
3.6 油气集输站的安全检修 重点 （重点：机电设备检修 油气集输站检修作业的主要内容、 危险危害因素、预防与控制措施 ） 3.7 储罐安全检查、 清罐作业安全
27
永宁采油厂野山联合. 站
28
西峰油田 西二联合站
.
29
大庆油田公司采油四厂三矿杏三联合站 建于1968年10月，管理各类机泵64台、容器41座，设有生产岗位8个
.
30
.
31
四、 油气集输中的安全问题
✓油气集输站的地质安全问题
（ 地质灾害类型、工程选址、灾害预防、
灾害防治措施 ）
✓油气集输站的防火防爆问题与措施 ✓油气集输站的建设与建设过程安全问题 ✓油气集输站的检修安全问题
.
11
1
油井
A
油气井井口至 计量站的集输工艺
多相混输 2
加热集输流程
多相混输
1 2
伴热集输流程
3
去集油管网
4
3
天然气
B
4
油去计量站 站来蒸汽
图1-4 蒸汽伴随双管. 流程
12
三、油气集输系统的工作流程
稳定石油气
轻烃回收
外销
原
油
液体
脱
水
油
多
气
井
相
液
产
混
分
物
输
离
原油稳定 Байду номын сангаас水处理
外排
矿场原油库或首站
在建设投资中，地面工程约占油田开发总费用的30~40% 气田约占气田总投资的60~70%
.
3
二、 油气井井口装置
采油树
.
采油树井口
4
二、 油气井井口装置
采油树一般结构
.
5
二、 油气井井口装置
KZ35/65型高压注水井口装置
主要技术参数： 1. 公称通径：65mm 2.公称压力：35MPa 3.连接形式：卡箍连接 4.底法兰螺纹：5-1/2”、7”CSCT 5.油管螺纹：2-7/8”、3”UPTBG 6.规范等级：PSL1 7.工作温度：-29℃～121℃
第三章、 油气田地面工程安全技术
Oil-Gasfield Surface Engineering
Surface Engineering of Oil fields and Gas fields
主讲人：汪跃龙 博. 士
西安石油大学自动化系 2013.111
3.1 油气集输 安全概述
✓3.2 油气集输站的地质安全 说明
