2021.23科学技术创新浅析机械制图中尺寸标注及表面结构代号标注卢海燕（广西科技大学机械与交通工程学院，广西柳州545006）国家标准对尺寸标注、技术要求等有详细的规定，但这些规定是灵活而不是刻板的，如果太刻板地理解这些规定，就容易标注错误或标注不合理。
本文仅就圆弧标注、引线标注及表面结构代号的数字及符号方向进行分析，说明了圆弧标注、引线标注等不按常规标注的原因，指出了正确或合理的标注方法；对新标准规定的表面结构代号的数字及符号方向进行了详细的分析与解读，供大家借鉴。
1圆弧标注国标规定，半圆或小于半圆的圆弧应标注半径，整圆或大于半圆的圆弧应标注直径[1]，但有时结合生产实际却应标注直径。
如轴承底座与轴承盖上的半圆柱孔，减速器箱体与箱盖上的半圆柱孔（轴承孔）应该标注直径。
如图1所示为轴承盖的零件图，图中φ60H8及φ65所示半圆孔按国标本应标注半径，但此处是在轴承盖与另一零件———轴承座（本文因篇幅所限没有给出该零件图）合拢盖好以后再加工的，所以此处应该标注直径。
图1轴承盖上的半圆柱孔应标注直径（φ60H8及φ65）又如对称机件的图形只画一半而圆孔刚好在对称线上时，则图中的半圆也应标注直径，如图2所示的φ15，因为此处实际上是一个整圆，只是省略了一半没画而已。
再如图3所示上下两处圆弧按国标应标注半径，但此处习惯上是标注直径φ40。
此处之所以习惯标注直径，是因为此处上下两圆弧圆心相同又对称，而且这样标注也方便测量。
对于一些切割体，应标注切割之前的完整尺寸，再标注确定截平面位置的尺寸。
如图4所示，如果将φ60标注成半径就不好了。
此外，标注φ60也方便测量。
图4切割体应标注切割前的完整尺寸，再标注确定截平面位置的尺寸作者简介：卢海燕（1972-），女，籍贯：广西全州，学历：工学硕士，职称：讲师，主要从事机械制造与理论研究。
摘要：本文提出了机械制图中尺寸标注、技术要求等容易标注错误的地方，分析了某些情况下某些尺寸不按常规标注的原因，指出了正确的标注方法；对新标准规定的表面结构代号的数字及符号方向进行了详细的分析与解读。
CAD机械制图
《画法几何及工程制图》讲稿与教案数理与软件工程学院绪论课程名称：画法几何及工程制图。
课程性质：是工科专业的一门技术基础课。
画法几何是研究在平面上用图形表示形体和解决空间几何问题的理论和方法的学科。
画法几何是机械制图的投影理论基础，它应用投影的方法研究多面正投影图、轴测图、透视图和标高投影图的绘制原理，其中多面正投影图是主要研究内容。
画法几何的内容还包含投影变换、截交线、相贯线和展开图等。
1103年，在中国宋代李诫所著的《营造法式》一书中的建筑图基本上符合几何规则，但在当时尚未形成画法的理论。
1799年，法国数学家蒙日发表了《画法几何》一书，提出用多面正投影图表达空间形体。
这为画法几何奠定了理论基础。
以后的各国学者又在投影变换、轴测图，以及其他方面不断提出新的理论和方法，使这门学科日趋完善。
我们知道，任何建筑物及其构件的形状、大小和做法，都不是用普通语言或文字能表达清楚的。
必须按照一个统一的规定画出它们的图样，作为施工、交流的依据，作为表达设计师构思的手段。
因此，工程图样被喻为工程界的语言，是工程技术部门的一项重要的技术文件。
本门课程和工程测量被认为是工程技术人员的两大技能。
主要任务：1.学习投影法的基本理论和应用；2.培养学生空间几何问题的图解能力；3.培养学生的空间想象能力和空间思维能力；4.认识国标，应用国标；5.培养学生阅读、绘制工程图样的技能；6.培养学生的工程意识，养成认真负责的工作态度和一丝不苟的工作作风。
学习方法：首先要多看、多想、多比划，尽快建立空间概念；其次要知道本门课程就是从点、到线、到面、再到体，一环扣一环，逐步深入。
因此，每一节课、每一章节内容都应该很好地掌握，否则后续章节就无法学习。
再者，就是要勤做练习、快做练习。
课后如果不及时完成作业，将会大大降低学习效率。
另外，要用好网络课程。
需要说明的是，学好任何一门课程，都没有捷径可走，都要付出艰辛的努力。
本课程与立体几何的区别与联系：由于该课程解决的是空间问题，因此立体几何学的好与差，对这门课程肯定有影响。
CAD电子教案组合体及尺寸注法
一、教案基本信息教案名称：CAD电子教案组合体及尺寸注法课时安排：2课时（90分钟）教学目标：1. 让学生了解并掌握CAD电子教案组合体的基本概念及应用。
2. 培养学生对CAD电子教案尺寸注法的认识和实际操作能力。
3. 提高学生对CAD电子教案的审美观和创造力。
教学重点：1. CAD电子教案组合体的概念及应用。
2. CAD电子教案尺寸注法的规范和技巧。
教学难点：1. CAD电子教案组合体的创建和编辑。
2. 尺寸注法的合理运用和标注。
教学准备：1. 安装有CAD软件的计算机。
2. CAD电子教案示例文件。
二、教学过程1. 导入新课（5分钟）教师通过展示一些实际的CAD电子教案案例，引导学生思考：什么是CAD电子教案组合体？为什么我们需要学习组合体及尺寸注法？2. 知识讲解（15分钟）教师讲解CAD电子教案组合体的基本概念、类型及应用。
讲解尺寸注法的规范和技巧，包括线性标注、角度标注、径向标注等。
3. 示范操作（20分钟）教师演示如何创建和编辑CAD电子教案组合体，以及如何运用尺寸注法进行标注。
过程中引导学生关注操作技巧和注意事项。
4. 学生练习（20分钟）学生根据教师提供的示例文件，尝试创建和编辑CAD电子教案组合体，并运用尺寸注法进行标注。
教师巡回指导，解答学生疑问。
5. 作品展示与评价（10分钟）学生展示自己的作品，互相评价，教师给予点评和指导。
三、课后作业1. 复习课堂所学知识，总结CAD电子教案组合体及尺寸注法的要点。
2. 完成课后练习，提高自己的CAD电子教案制作能力。
四、教学反思教师在课后对自己的教学过程进行反思，分析教学效果，针对学生的掌握情况调整教学策略，为下一节课做好准备。
五、教学评价通过课后作业的完成情况、学生的课堂表现和作品质量等方面，对学生的学习效果进行评价。
关注学生在课堂上的参与度和兴趣，不断提高教学质量。
六、教学内容拓展1. 组合体的复杂程度分类及应用场景。
2. 组合体之间的相对位置关系及表示方法。
工程制图-3-1零件尺寸标注
下一节 零件图技术要求
35
大圆弧注法 直径相同小圆数量要标出。圆弧不标注数量
25
1.标注原则：重要的尺寸要直接标出。
圆及圆弧直径（半径）要直接标注；圆心的尺寸要直接标注
50
26
（2）某一方向总体尺寸标注示例
27
2.尺寸标注时注意的问题
（1）对称方向上要对称的标注尺寸
28
☆ 尺寸辅助记号 零件图尺寸标注中常常利用辅助记号进行尺寸标注。
8
【踏架图示例】
9
【踏架图示例】
10
通知
下周周二改为周六上午计算机绘图 零件图建模，工程图绘制
地点：西综合楼B606
11
机械制图
（电子教案）
3-1 零件图表达 及尺寸总结
1结2 束
零件图表达方案的确定
（1）主视图方向确定 （2）主视图表达确定 （3）其他辅助视图的数量
及表达方案的确定 注意点
20
泵体表达方案五
C C
21
泵体表达方案六
22
机械制图
（电子教案）
零件图尺寸标注
23
1.标注原则 1）字头方向 尺寸线水平，字头向上,注于上方 尺寸线垂直，字头向左,注于左方 尺寸线倾斜，30度范围内引出标注。
24
1.标注原则 2）圆及圆弧尺寸注法：尺寸线过圆心 大于半圆注F，小于等于半圆注R 有圆弧时，必须标注在圆弧的视图上。
螺纹连接画法
1．内外螺纹大、小径要分别对齐 2．连接部分按外螺纹绘制 3．剖面线：①同一零件方向间隔一致②画到粗实线止
A
A－A
A
旋合长度
ove1 r
机匣盖
2
【机匣盖图例】问题点：1.图形配置 2.漏线
工程制图尺寸标注
直径和半径标注的注意事项
标注时应确保尺寸数值的 准确性和清晰度，避免产 生歧义。
在标注直径和半径时，应 注意单位的一致性，避免 出现混淆。
ABCD
对于较长的尺寸，应考虑 将其分成两部分或更多部 分进行标注，以提高清晰 度。
在标注复杂图形时，应遵 循先标注大尺寸再标注小 尺寸的原则，以避免产生 冲突。
弧长型尺寸标注
总结词
弧长型尺寸标注是用于表示圆弧或圆周长度的标注方法。
详细描述
在工程制图中，弧长型尺寸标注通常用于表示圆弧或圆周的长度。它由圆心角和半径两个参数组成，通过这两个 参数可以计算出圆弧或圆周的长度。这种标注方法在机械、建筑和航空等领域中广泛应用，能够为制造和施工提 供准确的指导。
标高型尺寸标注
总结词
尺寸线的调整主要涉及到长度、位置和方向的改变，以适应不同设计需求和图纸 布局。
详细描述
在工程制图中，尺寸线的长度、位置和方向对于确定物体各部分的实际大小至关 重要。根据需要，可以延长或缩短尺寸线，移动尺寸线的位置，以及调整尺寸线 的方向，以确保尺寸标注的准确性和清晰度。
尺寸界线的优化
总结词
尺寸界线是尺寸标注的重要组成部分，对其进行优化可以提高标注的清晰度和可读性。
工程制图尺寸标注
目录
• 工程制图尺寸标注概述 • 尺寸标注的符号与线型 • 线性尺寸标注 • 直径和半径尺寸标注 • 其他类型尺寸标注 • 尺寸标注的修改与完善
01
工程制图尺寸标注概述
尺寸标注的重要性
01
02
03
准确表达设计意图
尺寸标注是工程制图的重 要组成部分，能够准确表 达设计意图，为施工提供 准确的指导。
06
尺寸标注的修改与完善
AutoCAD图块在机械制图中的灵活应用
Ｖ １２ ． ｏ ． ｌ Ｎｏ ４
Ａｐ ．， ０ ｒ ２ ０７

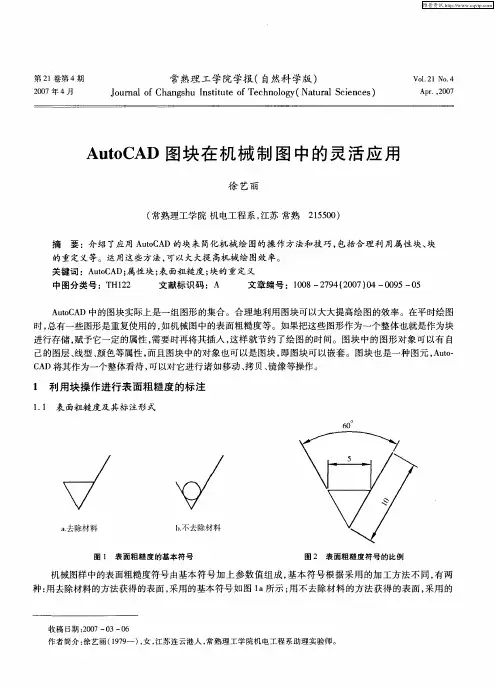

Ａ ｔＣ Ｄ 图块 在 机械 制 图 中的 灵活 应 用 ｕｏ Ａ
