脱硫除尘工艺流程图
锅炉脱硫脱硝工艺流程图
锅炉脱硫脱硝工艺流程图
锅炉脱硫脱硝是指通过一系列工艺对燃煤锅炉排放的烟气中的硫氧化物和氮氧化物进行去除，以达到减少环境污染的目的。下面是一份锅炉脱硫脱硝工艺流程图。
锅炉脱硫脱硝工艺流程图
一、烟气处理系统
1.烟气进入除尘器：燃煤锅炉在燃烧过程中产生大量的颗粒物，烟气首先通过除尘器去除大部分颗粒物。
2.烟气进入脱硫设备：经过除尘器处理后的烟气进入脱硫设备，进行脱硫处理。
二、脱硫工艺流程
1.石膏排出系统：脱硫前后石膏洗涤液进入石膏浆化装置，通过搅拌和加入草酸等，促使石膏颗粒悬浮于水中，形成石膏浆体，石膏浆体经过澄清除渣、浓缩输送至石膏排出系统，石膏进行干燥、堆放或外运。
2.脱硫液回收系统：脱硫液在脱硫过程中会产生大量的废液，通过脱硫液泵将废液送入回收系统，经过沉淀器沉淀净化后与新鲜脱硫液混合供给脱硫系统使用。
3.脱硫吸收系统：吸收塔内注入氢氧化钙和石灰乳，废气中的二氧化硫与氢氧化钙发生反应，生成石膏颗粒，同时烟气中的部分颗粒物也被捕捉。
4.废气处理系统：脱硫后的烟气还存在一部分二氧化硫，通过废气处理系统进一步去除二氧化硫，减少环境污染。
三、脱硝工艺流程
1.脱硝催化剂：适量装载于催化剂催化层中，通过催化剂对废气中的氮氧化物进行还原反应，使氮氧化物转化为氮气和水。
2.脱硝反应器：烟气进入脱硝反应器，在催化剂的作用下，氮氧化物发生还原反应，生成无害的氮气和水。
3.脱硝副产品处理：通过处理副产物，如废水中的亚硝酸盐，实现对副产物的无害化处理。
四、废气排放系统
1.烟气经过去除二氧化硫和氮氧化物的处理，达到国家排放标准要求的废气，然后经过排放系统排放到大气中。
2.废气排放系统要确保排放的废气符合国家相关的环保要求，不对周围的环境造成污染。
总结：锅炉脱硫脱硝工艺流程图包括烟气处理系统、脱硫工艺流程、脱硝工艺流程和废气排放系统等几个主要部分。通过石膏排出系统和脱硫液回收系统对脱硫废弃物进行处理和回收，通过脱硫吸收系统和废气处理系统对烟气中的二氧化硫进行去除，通过脱硝催化剂和脱硝反应器对氮氧化物进行还原反应，最后通过废气排放系统将处理后的无害废气排放到大气中。这样能够有效减少燃煤锅炉排放对环境的污染。

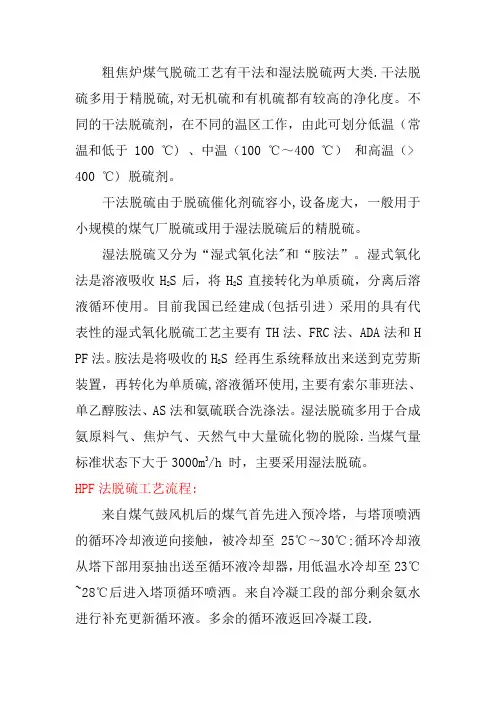

HPF脱硫工艺流程图
粗焦炉煤气脱硫工艺有干法和湿法脱硫两大类.干法脱硫多用于精脱硫,对无机硫和有机硫都有较高的净化度。不同的干法脱硫剂，在不同的温区工作，由此可划分低温（常温和低于100 ℃) 、中温（100 ℃～400 ℃） 和高温（>
400 ℃) 脱硫剂。
干法脱硫由于脱硫催化剂硫容小,设备庞大，一般用于小规模的煤气厂脱硫或用于湿法脱硫后的精脱硫。
湿法脱硫又分为“湿式氧化法"和“胺法”。湿式氧化法是溶液吸收H2S后，将H2S直接转化为单质硫，分离后溶液循环使用。目前我国已经建成(包括引进）采用的具有代表性的湿式氧化脱硫工艺主要有TH法、FRC法、ADA法和HPF法。胺法是将吸收的H2S 经再生系统释放出来送到克劳斯装置，再转化为单质硫,溶液循环使用,主要有索尔菲班法、单乙醇胺法、AS法和氨硫联合洗涤法。湿法脱硫多用于合成氨原料气、焦炉气、天然气中大量硫化物的脱除.当煤气量标准状态下大于3000m3/h 时，主要采用湿法脱硫。
HPF法脱硫工艺流程:
来自煤气鼓风机后的煤气首先进入预冷塔，与塔顶喷洒的循环冷却液逆向接触，被冷却至25℃～30℃;循环冷却液从塔下部用泵抽出送至循环液冷却器，用低温水冷却至23℃~28℃后进入塔顶循环喷洒。来自冷凝工段的部分剩余氨水进行补充更新循环液。多余的循环液返回冷凝工段.
预冷塔后煤气并联进入脱硫塔A、脱硫塔B，与塔顶喷淋下来的脱硫液逆流接触，以吸收煤气中的硫化氢(同时吸收煤气中的氨,以补充脱硫液中的碱源）。脱硫后煤气进入下道工序进行脱氨脱苯。
脱硫基本反应如下：
H2S+NH4OH→NH4HS+H2O 2NH4OH+H2S→（NH4)2S+2H2O
NH4OH+HCN→NH4CN+H2O NH4OH+CO2→NH4HCO3
NH4OH+NH4HCO3→(NH4)2CO3+ H2O
吸收了H2S、HCN的脱硫液从脱硫塔A、B下部自流至反应槽，然后用脱硫液循环泵抽送进入再生塔再生。来自空压机站压缩空气与脱硫富液由再生塔下部并流进入再生塔A、B,对脱硫液进行氧化再生，再生后的溶液从塔顶经液位调节器自流回脱硫塔循环使用。
双碱法脱硫工艺流程图
双碱法脱硫工艺流程图
双碱法脱硫工艺是一种常用的脱除燃煤废气中二氧化硫的方法，主要通过在燃煤废气中加入两种碱性溶液，反应生成可溶性的硫酸盐，实现二氧化硫的脱除。
整个双碱法脱硫工艺流程通常包括废气处理系统、碱液制备系统、反应塔系统、脱硫废液处理系统等子系统。下面我们具体介绍一下每个子系统的流程。
首先是废气处理系统。燃煤废气由燃煤锅炉或其他燃烧设备产生，通过废气管道输送到处理系统中。在废气处理系统中，废气经过进风阀、预热器等预处理装置提高其温度和湿度，然后进入反应塔系统进行脱硫处理。
其次是碱液制备系统。碱液制备系统主要包括氧化钙（石灰石）制备系统和氨水制备系统。石灰石经过破碎、磨细等处理后，与水进行混合，生成氢氧化钙溶液。而氨水则是通过氨气和水进行反应合成。制备好的氢氧化钙溶液和氨水分别输送到反应塔系统中。
然后是反应塔系统。反应塔系统是双碱法脱硫的核心部分。废气进入反应塔后，与氢氧化钙溶液和氨水发生反应。反应塔内部通常采用填料层和喷淋装置，以增加废气和碱液之间的接触面积和反应效果。在反应过程中，二氧化硫与氢氧化钙溶液反应生成硫酸钙，并与氨水反应生成硫代硫酸钠。这些反应产物与废气一同流动，最终形成含有硫酸盐的脱硫废液，出塔排除。
最后是脱硫废液处理系统。脱硫废液需要进行处理，以达到环境排放标准或循环利用要求。脱硫废液通常包含高浓度的硫酸钙和硫代硫酸钠等物质。处理方式可以包括盐析、结晶、蒸发、中和等方法，将废液中的有害物质分离出来，以达到循环利用或安全处理的目的。
需要注意的是，在双碱法脱硫工艺中，废气处理系统通常还会包括除尘装置，以去除废气中的颗粒物。另外，反应塔系统中的反应塔还可以设置多级装置，以提高脱硫效率。
总的来说，双碱法脱硫工艺流程图可以分为废气处理系统、碱液制备系统、反应塔系统和脱硫废液处理系统等子系统。通过这些子系统的配合工作，废气中的二氧化硫可以被有效地脱除，并最终得到符合环境排放标准的废液。
HPF脱硫工艺流程图 2
粗焦炉煤气脱硫工艺有干法和湿法脱硫两大类。干法脱硫多用于精脱硫，对无机硫和有机硫都有较高的净化度。不同的干法脱硫剂，在不同的温区工作，由此可划分低温（常温和低于100 ℃） 、中温（100 ℃～400 ℃） 和高温（>
400 ℃） 脱硫剂。
干法脱硫由于脱硫催化剂硫容小，设备庞大，一般用于小规模的煤气厂脱硫或用于湿法脱硫后的精脱硫。
湿法脱硫又分为“湿式氧化法”和“胺法"。湿式氧化法是溶液吸收H2S后，将H2S直接转化为单质硫，分离后溶液循环使用.目前我国已经建成（包括引进）采用的具有代表性的湿式氧化脱硫工艺主要有TH法、FRC法、ADA法和HPF法.胺法是将吸收的H2S 经再生系统释放出来送到克劳斯装置，再转化为单质硫，溶液循环使用,主要有索尔菲班法、单乙醇胺法、AS法和氨硫联合洗涤法。湿法脱硫多用于合成氨原料气、焦炉气、天然气中大量硫化物的脱除。当煤气量标准状态下大于3000m3/h 时，主要采用湿法脱硫。
HPF法脱硫工艺流程：
来自煤气鼓风机后的煤气首先进入预冷塔，与塔顶喷洒的循环冷却液逆向接触，被冷却至25℃~30℃；循环冷却液从塔下部用泵抽出送至循环液冷却器，用低温水冷却至23℃～28℃后进入塔顶循环喷洒。来自冷凝工段的部分剩余氨水进行补充更新循环液。多余的循环液返回冷凝工段。
预冷塔后煤气并联进入脱硫塔A、脱硫塔B，与塔顶喷淋下来的脱硫液逆流接触，以吸收煤气中的硫化氢(同时吸收煤气中的氨,以补充脱硫液中的碱源）。脱硫后煤气进入下道工序进行脱氨脱苯.
脱硫基本反应如下:
H2S+NH4OH→NH4HS+H2O 2NH4OH+H2S→(NH4）2S+2H2O
NH4OH+HCN→NH4CN+H2O NH4OH+CO2→NH4HCO3
NH4OH+NH4HCO3→（NH4)2CO3+ H2O
吸收了H2S、HCN的脱硫液从脱硫塔A、B下部自流至反应槽，然后用脱硫液循环泵抽送进入再生塔再生.来自空压机站压缩空气与脱硫富液由再生塔下部并流进入再生塔A、B，对脱硫液进行氧化再生，再生后的溶液从塔顶经液位调节器自流回脱硫塔循环使用.

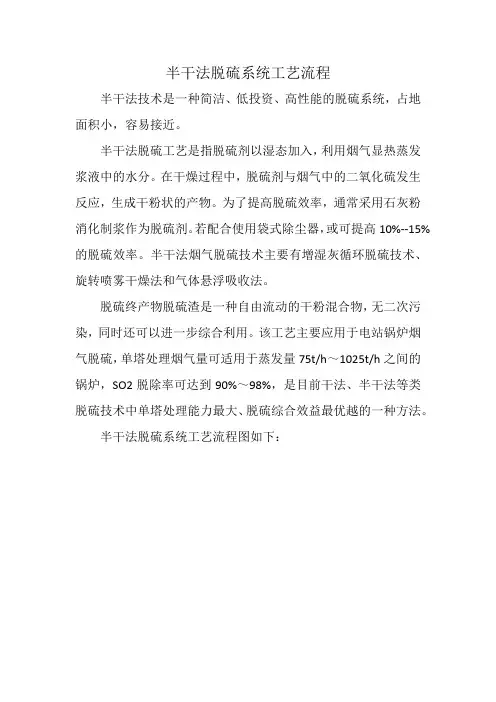

半干法脱硫系统工艺流程
半干法脱硫系统工艺流程
半干法技术是一种简洁、低投资、高性能的脱硫系统，占地
面积小，容易接近。
半干法脱硫工艺是指脱硫剂以湿态加入，利用烟气显热蒸发
浆液中的水分。在干燥过程中，脱硫剂与烟气中的二氧化硫发生
反应，生成干粉状的产物。为了提高脱硫效率，通常采用石灰粉
消化制浆作为脱硫剂。若配合使用袋式除尘器，或可提高10%--15%
的脱硫效率。半干法烟气脱硫技术主要有增湿灰循环脱硫技术、
旋转喷雾干燥法和气体悬浮吸收法。
脱硫终产物脱硫渣是一种自由流动的干粉混合物，无二次污
染，同时还可以进一步综合利用。该工艺主要应用于电站锅炉烟
气脱硫，单塔处理烟气量可适用于蒸发量75t/h～1025t/h之间的
锅炉，SO2脱除率可达到90%～98%，是目前干法、半干法等类
脱硫技术中单塔处理能力最大、脱硫综合效益最优越的一种方法。
半干法脱硫系统工艺流程图如下： 前面我们说过三种半干法烟气脱硫技术，所以接下来毅腾环
保工程对此三种技术做详细介绍：
一、增湿灰循环脱硫技术
增湿灰循环脱硫技术又称NID技术，是将消石灰粉与除尘
器收集的循环灰在混合增湿器内混合，并加水增湿至5%的含水
量，然后导入烟道反应器内进行脱硫反应，含5%水分的循环灰
有较好的流动性，省去了复杂的制浆系统，克服了喷雾过程中的
粘壁问题。
二、旋转喷雾干燥法
旋转喷雾干燥法又称LSD法，是以石灰粉为脱硫剂，经加水
消化并制成消石灰乳，用泵打入吸收塔内的雾化装置，被旋转喷
雾轮雾化成细小的液滴，在与烟气混合 接触的过程中，与烟气
中的二氧化硫反应生成亚硫酸钙，烟气中的二氧化硫大部分被脱
除，液滴被干燥，烟气温度下降。脱硫反应产物及未被利用的脱硫剂以干燥的 颗粒形式部分由烟气带出进入除尘器后被收集下
来，部分靠离心作用从烟气中分离，从吸收塔底排出。为了提高
脱硫剂的利用率，减少钙硫比，一般将除尘器收集的干燥粉末与
飞灰加入制浆系统循环使用。
三、气体悬浮吸收法
气体悬浮吸收法简称GSA法。锅炉烟气从反应器底部进入，
有图有真相,干法、半干法、湿法脱硫,太详细
脱硫工艺是用湿法、半湿法还是干法，看完这篇就知道了
导读
目前烟气脱硫技术种类达几十种，按脱硫过程是否加水和脱硫产物的干湿形态，烟气脱硫分为：湿法、半干法、干法三大类脱硫工艺。
湿法脱硫技术较为成熟，效率高，操作简单。
一、湿法烟气脱硫技术
优点：湿法烟气脱硫技术为气液反应，反应速度快，脱硫效率高，一般均高于90％，技术成熟，适用面广。湿法脱硫技术比较成熟，生产运行安全可靠，在众多的脱硫技术中，始终占据主导地位，占脱硫总装机容量的80％以上。
缺点：生成物是液体或淤渣，较难处理，设备腐蚀性严重，洗涤后烟气需再热，能耗高，占地面积大，投资和运行费用高。系统复杂、设备庞大、耗水量大、一次性投资高，一般适用于大型电厂。
分类：常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。
技术路线
A、石灰石／石灰-石膏法
原理：是利用石灰石或石灰浆液吸收烟气中的SO2，生成亚硫酸钙，经分离的亚硫酸钙（CaSO3）可以抛弃，也可以氧化为硫酸钙（CaSO4），以石膏形式回收。是目前世界上技术最成熟、运行状况最稳定的脱硫工艺，脱硫效率达到90％以上。
目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的，其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，由于其溶解度较小，极易在脱硫塔内及管道内形成结垢、堵塞现象。对比石灰石法脱硫技术，双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。
B 、间接石灰石-石膏法:
常见的间接石灰石-石膏法有：钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。
原理：钠碱、碱性氧化铝（Al2O3·nH2O）或稀硫酸（H2SO4）吸收
SO2，生成的吸收液与石灰石反应而得以再生，并生成石膏。该法操作简单，二次污染少，无结垢和堵塞问题，脱硫效率高，但是生成的石膏产品质量较差。
醇胺法脱硫工艺流程图
文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑. 1.醇胺法脱硫工艺流程图。
(一) 工艺流程
醇胺法脱硫脱碳的典型工艺流程见图2-2。由图可知，该流程由吸收、闪蒸、换热和再生(汽提)四部分组成。其中，吸收部分是将原料气中的酸性组分脱除至规定指标或要求；闪蒸部分是将富液(即吸收了酸性组分后的溶液)在吸收酸性组分时所吸收的一部分烃类通过闪蒸除去；换热是回收离开再生塔的贫液热量；再生是将富液中吸收的酸性组分解吸出来成为贫液循环使用。
图2-2中，原料气经进口分离器除去游离液体和携带的固体杂质后进入吸收塔底部，与由塔顶自上而下流动的醇胺溶液逆流接触，吸收其中的酸性组分。离开吸收塔顶部的是含饱和水的湿净化气，经出口分离器除去携带的溶液液滴后出装置。通常，都要将此湿净化气脱水后再作为商品气或管输，或去下游的NGL回收装置或LNG生产装置。
由吸收塔底部流出的富液降压后进入闪蒸罐，以脱除被醇胺溶液吸收的烃类。然后，富液再经过滤器进贫富液换热器，利用热贫液将其加热后进入在低压下操作的再生塔上部，使一部分酸性组分在再生塔顶部塔板上从富液中闪蒸出来。随着溶液自上而下流至底部，溶液中剩余的酸性组分就会被在重沸器中加热汽化的气体(主要是水蒸气)进一步汽提出来。因此，离开再生塔的是贫液，只含少量未汽提出来的残余酸性气体。此热贫液经贫富液换热器、溶液冷却器冷却和贫液泵增压，温度降至比塔内气体烃露点高5～6℃以上，然后进入吸收塔循环使用。有时，贫液在换热与增压后也经过一个过滤器。
从富液中汽提出来的酸性组分和水蒸气离开再生塔顶，经冷凝器冷却与冷凝后，冷凝水作为回流返回再生塔顶部。由回流罐分出的酸气根据其组成和流量，或去硫磺回收装置，或压缩后回注地层以提高原油采收率，或经处理后去火炬等
2.甘醇法吸收脱水工艺流程
脱硫脱硝工艺流程图
脱硫脱硝工艺流程图
脱硫脱硝是用于降低煤燃烧过程中产生的二氧化硫和氮氧化物排放的一种重要工艺。下面是一份脱硫脱硝工艺的流程图：
一、脱硫步骤：
1. 输入煤燃烧废气至脱硫车间；
2. 煤燃烧废气首先经过预处理设备，去除其中的颗粒物；
3. 经过预处理后的废气进入石灰石石膏吸收塔；
4. 石膏与煤燃烧废气中的二氧化硫发生反应，生成硫酸钙，同时废气中的颗粒物也被捕集；
5. 反应后的废气进入除尘器，进一步除去颗粒物；
6. 清洗液将吸收后的硫酸钙溶液送入脱硫除尘系统；
7. 脱硫废液处理，生成石膏石和废水；
8. 废水经过处理后排放。
二、脱硝步骤：
1. 输入煤燃烧废气至脱硝车间；
2. 煤燃烧废气进入脱硝催化剂层，催化剂使废气中的氮氧化物发生催化还原反应；
3. 催化还原后的废气进入脱硝吸收塔；
4. 吸收塔中的吸收液与废气中的氮氧化物发生吸收反应，生成硝酸盐；
5. 吸收后的废气进入除尘器，进一步除去颗粒物；
6. 清洗液将吸收后的硝酸盐溶液送入脱硝除尘系统；
7. 脱硝废液处理，生成硝酸盐和废水；
8. 废水经过处理后排放。
以上是一份基本的脱硫脱硝工艺流程图。不同工厂和设备可能会有一些细微的差别，但整体流程和步骤大致相同。通过脱硫脱硝工艺，可以有效降低煤燃烧过程中产生的二氧化硫和氮氧化物的排放，减少对环境的污染，保护大气质量。
石灰石-石膏湿法脱硫技术的工艺流程、反应原理及主要系统
1 石灰石-石膏湿法脱硫技术的工艺流程 如下图的石灰石-石膏湿法烟气脱硫技术的工艺流程图。 图一常见的脱硫系统工艺流程 图二无增压风机的脱硫系统 如上图所示引风机将除尘后的锅炉烟气送至脱硫系统，烟气经增压风机增压后(有的系统在增压风机后设有GGH换热器，我们一、二期均取消了增压风机，和旁路挡板，图二)，进入脱硫塔，浆液循环泵将吸收塔的浆液通过喷淋层的喷嘴喷出，与从底部上升的烟气发生接触，烟气中SO2的与浆液中的石灰石发生反应，生成CaSO3，从而除去烟气中的SO2。经过净化后的烟气在流经除雾器后被除去烟气中携带的液滴，最后从烟囱排出。反应生成物CaSO3进入吸收塔底部的浆液池，被氧化风机送入的空气强制氧化生成CaSO4，结晶生成石膏。石灰石浆液泵为系统补充反应消耗掉的石灰石，同时石膏浆液输送泵将吸收塔产生的石
2 膏外排至石膏脱水系统将石膏脱水或直接抛弃。同时为了防止吸收塔内浆液沉淀在底部设有浆液搅拌系统，一期采用扰动泵，二期采用搅拌器。 石灰石-石膏湿法脱硫反应原理 在烟气脱硫过程中，物理反应和化学反应的过程相对复杂，吸收塔由吸收区、氧化区和结晶区三部分组成，在吸收塔浆池(氧化区和结晶区组成)和吸收区，不同的层存在不同的边界条件，现将最重要的物理和化学过程原理描述如下： (1)SO2溶于液体 在吸收区，烟气和液体强烈接触，传质在接触面发生，烟气中的SO2溶解并转化成亚硫酸。 SO2+H2O<===>H2SO3 除了SO2外烟气中的其他酸性成份，如HCL和HF也被喷入烟气中的浆液脱除。装置脱硫效率受如下因素影响，烟气与液体接触程度，液气比、雾滴大小、SO2含量、PH值、在吸收区的相对速度和接触时间。 (2)酸的离解 当SO2溶解时，产生亚硫酸，同时根据PH值离解： H2SO3<===>H++HSO3-对低pH值 HSO3-<===>H++SO32-对高pH值 从烟气中洗涤下来的HCL和HF，也同时离解： HCl<===>H++Cl-F<===>H++F- 根据上面反应，在离解过程中，H+离子成为游离态，导致PH值降低。浆液中H+离子的增加，导致SO2在浆液中的溶解量减少。因此，为使浆液能够再吸收SO2，必须清除H+离子。H+离子的清除采用中和的方式。
生石灰脱硫工艺流程图
生石灰脱硫工艺流程图
生石灰脱硫是一种常用的污染治理方法，主要用于燃煤电厂、钢铁厂等工业领域的烟气脱硫。下面是一个简化的生石灰脱硫工艺流程图。
生石灰脱硫工艺流程图
1. 原料处理：石灰石经过破碎、研磨等处理，得到细颗粒的生石灰。
2. 石灰浆制备：将生石灰与水混合，制成石灰浆。常用的比例为1:3。
3. 石灰浆搅拌：将石灰浆通过搅拌设备进行搅拌，以保持悬浮状态。
4. 烟气进入石灰浆吸收塔：烟气通过吸收塔进入系统，与石灰浆进行接触和反应。
5. SO2吸收：烟气中的SO2与石灰浆中的氢氧根（OH）发生反应，生成硫酸根离子（HSO3−）和硫酸氢根离子（HSO4−）。
6. 氧化：加入氧化剂（常用的有空气、过氧化氢等），使硫酸根离子进一步氧化生成硫酸离子（SO4^2-）。
7. 石灰浆再生：根据反应终点，将脱除硫酸根离子和硫酸氢根离子的石灰浆进行再生，去除其中的硫酸盐。
8. 石灰浆与烟气分离：将石灰浆中的固体颗粒与污染物分离，得到干净的烟气。
9. 石灰浆回收：分离后的石灰浆经过固液分离设备，将固体颗粒回收，用于再生和循环利用。
10. 生成石膏：将分离后的固体颗粒进行脱水处理，得到石膏产品。
11. 石膏处理：对石膏进行综合利用，可以用于建筑材料、水泥制造等。
12. 净化烟气排放：将经过脱硫处理后的烟气经过进一步净化处理，达到排放标准后排放到大气中。
这是一个简化的生石灰脱硫工艺流程图。实际脱硫工艺中还会有一些辅助设备和控制策略，并根据具体的工艺参数和污染物排放标准进行调整和优化。
