全国电气自动化工程师岗位考试试卷
第 1页 共 4页
全国应用型人才培养工程（ATCP）
电气自动化工程师岗位考试试卷
考试时间120分钟，总分100分
一、选择题（每题至少有一个正确答案，将正确答案的代号填在括号里。每题2分，共20分。）
1. 在自动控制系统中，常用的执行机构是____。（ ）
A. 调节阀 B. 继电器 C. 调节器 D. 接触器
2. 三相感应电动机带恒转矩负载运行，如电源电压下降，电机的转速____。（ ）
A. 下降 B. 不变 C. 上升 D. 以上都不对
3. 可实现有源逆变的电路为____。（ ）
A. 三相半波可控整流电路 B. 三相半控桥整流桥电路
C. 单相全控桥接续流二极管电路 D. 单相半控桥整流电路
4. 下列控制系统中，不属于闭环控制的是____。（ ）
A. 定值控制 B. 随动控制 C. 前馈控制 D. 程序控制
5. 通用变频器的制动方式不包括____。（ ）
A. 直流制动 B. 外接制动电阻制动 C. 电压反接制动 D. 整流回馈
6. 一般来说，想要静止系统的稳定性好，衰减震荡的面积比例为____。（ ）
A. 10:1 B. 4:1 C. 16:1 D. 2:1
7. 握手顺序是____。（ ）
A. 上级在先 B. 主人在先 C. 长者在先 D. 女士在先
8. 陪客户乘电梯时____。（ ）
A. 无人操作电梯，陪同人员先进后出 B. 有人操作电梯，陪同人员后进后出
C. 扶梯，客人先行，单向靠右 D. 无人操作电梯，陪同人员后进后出
9. 商务面包车上位是哪个位置？（ ）
A. 中前部靠近门的位置为上位 B. 中后部靠近门的位置为上位
C. 中前部远离门的位置为上位 D. 中后部远离门的位置为上位
10. 递名片的顺序____。（ ）
A. 下级或访问者先递名片，先被介绍方递名片
B. 名字面向客人双手送出
C. 双手接名片，轻声读出对方姓名或职位，并回送自己的名片
D. 应将收到的名片及时收放到名片夹中，牢记对方的姓名和职位
二、判断题。（每小题1分，共10分。）
1. 控制系统都由两部分组成，一部分是被控对象，一部分是控制装置。 （ ）
2. 一台直流发电机若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。 （ ）
3. 在自动控制系统中，希望系统的过渡过程所经历的动态偏差越小越好，时间越短越好。 （ ）
4. 变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也
大。 （ ）
5. 继电保护的可靠性是指保护在应动作时拒动，不应动作时误动。 （ ）
6. 将同步发电机并入电力系统参加并列运行的操作称为并列。 （ ）
7. 并联谐振逆变器必须是略呈电容性电路。 （ ）
8. 提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。 ( )
第 2页 共 4页
9. 变电站控制室内信号一般分电压信号、电流信号及电阻信号。 ( )
10. 高压设备发生接地故障时，一般接地点的室内安全距离小于4M。 ( )
三、简答题。（共2题，每题5分，共10分。）
1. 简述电气自动化工程师岗位工作流程、岗位职责及对应届生的基本要求。
2.作为电气自动化工程师需要具备的职业技能有哪些？如何提升自己？
四、计算题。（共2题，每题10分，共20分。）
1. 一台三相笼型异步电动机的额定数据为：PN=125KW，Nn=1460r/min，UN=380V，Y联结，IN=230A，起动
电流倍数ki=5.5，起动转矩倍数kst=1.1，过载能力λT=2.2，设供电变压器限制该电动机的最大起动电
流为900A。
问：（1）该电动机可否直接起动？
（2）采用电抗器降压起动，起动电抗xst值应为多少？
（3）串入（2）中的电抗器时能否半载起动？
第 3页 共 4页
2. 某工厂变电所变压器的容量为1950kVA，该厂电力设备总功率为1200kW， 65.0cos（滞后）；今
欲添加一台500kW、 8.0cos（超前）、η=95%的同步电动机，问当此电动机满载时全厂的功率因数
是多少？变压器过载否？
五、设计题。（共2题，共40分。）
1. PLC接线原理图如下图所示，根据下列要求设计梯形图程序。（30分）
图2
（1）用PLC控制电动机M，要求按下按钮SB1，电动机M启动并自锁，按下按钮SB2，电动机M 停止。
设计其梯形图程序。（7分）
（2）用PLC控制电动机M，要求实现两地控制，即按下按钮SB1或SB3，都能启动电动机M；按下按钮
SB2或SB4，都能停止电动机M；设计其梯形图程序。（7分）
第 4页 共 4页
（3）用PLC控制电动机M，要求按下启动按钮SB1，20 分钟后电动机M自动启动，按下停止按钮SB2，
M自动停止。设计其梯形图程序。（8分）
（4）用PLC控制电动机M，要求按下启动按钮SB1后M启动，1小时后M自动停止。设计其梯形图程序。
（8分）
2. 按要求设计程序（10分）
按钮:X0 门铃:Y0，写出程序，要求:按一次按钮,门铃响2S，停止3S，响5次后停止。
电气自动化工程师中级模拟试卷
电气自动化工程师中级模拟试卷一、选择题（每题2分，共20分）1、在交流电路中，电容的容抗是（）A. XC = 2πfCB. XC = 1/2πfCC. XC = 2πfRD. XC = 1/2πfR2、下列哪个元件不是电气自动化工程师经常接触的？（）A.电阻器B.电容器C.变压器D.电源3、交流电机与直流电机相比，其主要优点是（）A.调速性能好B.价格便宜C.维护方便D.启动性能好4、在一个简单的RC串联电路中，当输入电压不变时，增大电阻R，则（）A.电路的电流减小B.电路的电流增大C.电路的电压增大D.电路的电压减小5、对于一个理想的二极管，当其两端加正向电压时，电流会（）A.停止流动B.产生反向电流C.产生较大电流D.产生较小电流二、填空题（每题3分，共30分）1、在交流电路中，电流的周期性变化是由（）引起的。
2、当导体在磁场中作切割磁感线运动时，（）会在导体中产生。
3、三相交流电的三个相位差是（），其有效值与最大值的关系是（）。
4、对于一个三相异步电动机，其额定转速为2970转/分钟，则其旋转磁场转速为（）转/分钟。
5、当一个电阻与一个电源串联时，电阻上的电压与电源电压的关系是（）。
6、在一个简单的RC并联电路中，当输入电压不变时，增大电阻R，则（）会增大。
7、对于一个理想的二极管，当其两端加反向电压时，（）会停止流动。
8、当一个导体在磁场中作切割磁感线运动时，会在导体中产生（）电动势。
9、对于一个三相异步电动机，其额定转矩为10 N·m，则其最大转矩为（）N·m。
全国电气自动化工程师岗位考试试卷一、选择题（每题1分，共20分）1、在下列电路中，哪一种电路最常用于电动机的电气控制？（）A.继电器接触器控制B.可编程控制器（PLC）控制C.直接电力传动控制D.分布式电气控制系统2、下列哪一种现象表明电动机的转子在旋转磁场中产生了电流？（）A.电动机的定子电压升高B.电动机的转子电压升高C.电动机的转子电流升高D.电动机的定子电流升高3、在设计一个电力电子电路时，哪一种元件的主要功能是实现电流的通断控制？（）A.二极管B.晶体管C.可控硅D.继电器4、当一个电气系统出现故障时，下列哪一种做法是正确的？（）A.断开电源，进行系统检查和维修B.立即更换故障部件C.继续运行，直至系统崩溃D.让系统自行处理，无需人工干预5、在下列哪一种场合下，不适合使用电气自动化技术？（）A.工业生产线的控制B.楼宇智能化管理C.电力系统的监控和维护D.音乐喷泉的控制6、下列哪一种情况可能会导致电气火灾的发生？（）A.电气设备过热B.电缆破损造成短路C.电梯故障导致困人D.雷电击中建筑物7、在进行电气安装时，下列哪一种做法是错误的？（）A.使用绝缘工具进行带电作业B.在危险区域设置安全警示标志C.按照设计图纸进行安装D.在没有切断电源的情况下进行维修8.在电气自动化技术的发展过程中，下列哪一项技术是最为重要的？（）A.人工智能技术 B.大数据技术 C.物联网技术 D.变频技术9.下列哪一种情况属于电气自动化工程师的工作范畴？（）A.设计建筑电气图纸 B.进行人工操作机器 C.进行电力系统的维护 D.进行音乐喷泉的设计10.在进行电气设备的维护时，下列哪一种做法是错误的？（）A.使用合适的工具进行维修 B.根据设备型号选择合适的维修方法 C.在没有专业知识的情况下进行维修 D.在维修时注意安全操作二、填空题（每题2分，共20分）11. ______是指在没有外界干预的情况下，设备或系统能够自主地进行工作。
电气自动化专业考试试题(共100分)
电气自动化专业考试试题（共100分）一、选择题（每题2分，共30分）1、测量仪表和控制仪表及其外部设备等精密设备宜存放在温度为（）、相对湿度不大于80％的保温库内。
A、0～15℃B、5～30℃C、5～40℃D、10～40℃2、自动化仪表工程施工中，综合控制系统试验的紧后工序是（）。
A、投运B、交接验收C、竣工资料编制D、回路试验3、自动化仪表设备安装应遵循的程序是（）。
A、先里后外，先低后高，先轻后重B、先里后外，先高后低，先重后轻C、先外后里，先高后低，先轻后重D、先外后里，先低后高，先重后轻4、关于自动化仪表施工，下列说法错误的是（）。
A、先土建后安装B、先两端后中间C、先地上后地下D、先安装设备再配管布线5、仪表系统可开通投入运行，要在（）试验完毕后进行。
A、单体试验和交联试验B、回路试验和单体试验C、系统试验和交联试验D、回路试验和系统试验6、交接试验主要作用是鉴定电气设备的安装质量是否合格，判断设备是否（）。
A、满足设计要求B、可以投入运行C、符合制造标准D、达到规范要求7、电气装置移交的交接试验中，应注意在高压试验设备和高电压引线周围应装设遮拦并（）。
A、放置危险标志B、悬挂警示牌C、设看管人员D、附具危险说明8、在架空电力线路安装中，下列属于导线架设程序的内容的是（）。
A、立杆B、绝缘子安装C、紧线D、电杆组合9、在电缆桥架安装中，长距离电缆桥架每隔（）m距离接地一次。
A、10～20B、20～40C、30～50D、50～7010 、硬母线安装时工作电流大于（）A时，每相母线固定金具或其他支持金具不应构成闭合磁路。
A、1000B、1500C、1800D、200011、导线连接的质量判定方法是：带有接头的导体电阻值必须等于或小于不带接头的同样（）的导体电阻值。
A、尺寸B、大小C、直径D、长度12、成套配电柜的施工程序为：开箱检查→二次搬运→（）→试验调整→送电运行验收。
A、柜体安装固定→二次小线连接→母线安装B、柜体安装固定→母线安装→二次小线连接C、二次小线连接→母线安装→柜体安装固定D、母线安装→二次小线连接→柜体安装固定13、避雷针与引下线之间的连接应采用（）。
电气工程师考试基础知识试题及答案
电气工程师考试基础知识试题及答案一、选择题（每题4分，共40分）1. 下列哪种电气设备属于一次设备？（）A. 断路器B. 隔离开关C. 电流互感器D. 所有选项均正确2. 下列哪种电压等级属于高压？（）A. 220VB. 380VC. 6kVD. 10kV3. 下列哪种电机属于交流异步电机？（）A. 交流同步电机B. 交流异步电机C. 直流电机D. 无刷电机4. 下列哪种保护属于过电压保护？（）A. 避雷针B. 避雷线C. 电压互感器D. 电流互感器5. 下列哪种电缆适用于高温环境？（）A. 聚氯乙烯电缆B. 交联聚乙烯电缆C. 橡套电缆D. 聚乙烯电缆二、填空题（每题4分，共40分）6. 电气设备按照功能可以分为______和______两大类。
7. 电力系统中，______是指正常运行时通过设备的最大电流。
8. 电气设备的绝缘电阻应不低于______。
9. 交流异步电机的启动方式有______和______。
10. 电力线路按电压等级分为______、______和______。
三、判断题（每题4分，共20分）11. 电压互感器的作用是将高压侧的电压降低到低压侧，供保护、测量和自动化设备使用。
（）12. 电流互感器的一次绕组匝数少于二次绕组匝数。
（）13. 断路器在短路故障时，应能迅速切断故障电流。
（）14. 避雷针的作用是防止雷电直接击中建筑物。
（）15. 电力电缆的敷设方式有直埋、架空和隧道三种。
（）四、简答题（每题10分，共30分）16. 简述电气设备的选择原则。
17. 简述电力系统的基本组成部分。
18. 简述交流异步电机的启动原理。
答案：一、选择题1. D2. D3. B4. A5. B二、填空题6. 一次设备、二次设备7. 额定电流8. 1MΩ9. 直接启动、降压启动10. 高压线路、中压线路、低压线路三、判断题11. √12. ×13. √14. √15. ×四、简答题16. 电气设备的选择原则：①根据使用环境和条件选择合适的设备类型；②根据负载性质和参数选择合适的设备规格；③考虑设备的可靠性、经济性和安全性；④满足国家和行业标准。

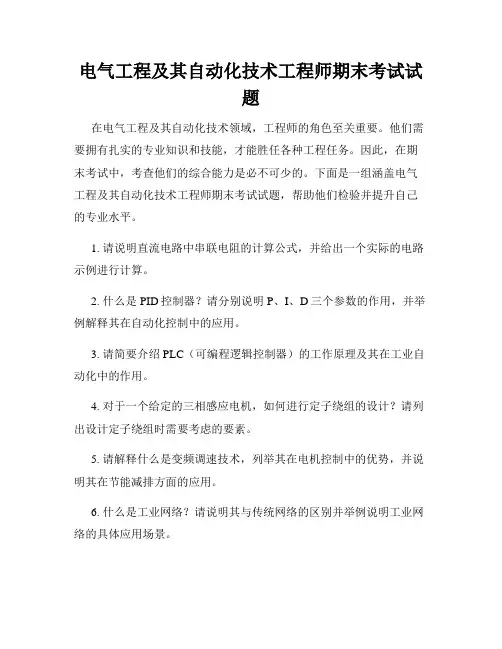

电气工程及其自动化技术工程师期末考试试题
电气工程及其自动化技术工程师期末考试试
题
在电气工程及其自动化技术领域，工程师的角色至关重要。
他们需要拥有扎实的专业知识和技能，才能胜任各种工程任务。
因此，在期末考试中，考查他们的综合能力是必不可少的。
下面是一组涵盖电气工程及其自动化技术工程师期末考试试题，帮助他们检验并提升自己的专业水平。
1. 请说明直流电路中串联电阻的计算公式，并给出一个实际的电路示例进行计算。
2. 什么是PID控制器？请分别说明P、I、D三个参数的作用，并举例解释其在自动化控制中的应用。
3. 请简要介绍PLC（可编程逻辑控制器）的工作原理及其在工业自动化中的作用。
4. 对于一个给定的三相感应电机，如何进行定子绕组的设计？请列出设计定子绕组时需要考虑的要素。
5. 请解释什么是变频调速技术，列举其在电机控制中的优势，并说明其在节能减排方面的应用。
6. 什么是工业网络？请说明其与传统网络的区别并举例说明工业网络的具体应用场景。
7. 请设计一个包含传感器、PLC控制器以及执行器的简单工业自动
化系统，并描述其工作流程。
8. 请说明电力系统中常见的保护继电器有哪些种类，以及它们的作
用和工作原理。
9. 在工程实践中，如何有效地进行电路故障排除？请列出一些常见
的故障排除方法并加以说明。
10. 请简要介绍数字信号处理的基本原理，以及其在音频处理、图
像处理等领域的应用案例。
以上是关于电气工程及其自动化技术工程师期末考试试题，希望同
学们认真复习，深入理解各个知识点，做好充分准备，取得优异成绩。
祝大家考试顺利！。
2024年电气工程师(理论)考试试题及答案
电气工程师（理论）考试一.单选题1.电压继电器的线圈与电流继电器的线圈相比，具有的特点是（\［单选题］*A、电压继电器的线圈与被测电路串联B、电压继电器的线圈匝数多、导线细、电阻大，C、电压继电器的线圈匝数少、导线粗、电阻小D、电压继电器的线圈工作时无电流3 .在延时精度要求不高,电源电压波动较大的场合,应选用（）［单选题］*A、空气阻尼式时间继电器。
√B、晶体管式时间继电器C、电动式时间继电器D、上述三种都不合适5 .下列软元件中，属于特殊辅助继电器是（\［单选题］*A、SOB、D2C、V30D、M8000√6 .PLC一般采用（）与现场输入信号相连。
［单选题］*A、光电耦合电路√B、可控硅电路C、晶体管电路D、继电器8 .在控制线路中，如果两个动合触点并联，则它们是（）关系。
［单选题］*A、与逻辑B、或逻辑√C、非逻辑D、与非逻辑9 .PLC的输出方式为晶闸管型时，它适用于（）负载。
［单选题］*A、感性B、交流√C、直流D、交直流11.由于电弧的存在，将导致（）［单选题］*A、电路分断时间加长√B、电路分断时间缩短C、电路分断时间不变D、分断能力提高13.甲乙两个接触器，欲实现互锁控制，则应（）［单选题］*A、在甲接触器的线圈电路中串入乙接触器的动断触点B、在乙接触器的线圈电路中串入甲接触器的动断触点C、在两接触器的线圈电路中互串对方的动断触点√D、在两接触器的线圈电路中互串对方的动合触点15.万能转换开关是（）［单选题］*A、自动控制电器B、手动控制电器VC、既可手动，又可自动的电器17.以下说法不正确的有（）［单选题］*A、PLC都是逐条顺序地执行用户的程序B、PLC结构分为整体式?口模块式两类C、PLC的两种运行模式为运行和编程模式√D、输入继电器只能由外部信号驱动，而不能由内部指令来驱动19 .按钮，行程开关，万能转换开关按用途或控制对象分属于下列哪一类（）［单选题］*A、低压保护电器B、彳氐压控制电器C、低压主令电器√D、低压执行电器20 .速度继电器的动作转速一般不低于（\［单选题］*A、0r∕mB、120r∕m√C、1000r∕mD s3600r∕m22 .绕线转子异步电动机一般采用（\［单选题］*A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动√D、自耦变压器减压起动。
自动化电工考试试题及答案
自动化电工考试试题及答案一、选择题1. 下列哪个元件可以改变电流的大小和方向？A. 电阻器B. 电感器C. 电容器D. 二极管2. 以下哪个是常用的自动化控制系统？A. PLC系统B. PPE系统C. CPU系统D. LED系统3. 哪个参数可以用来衡量电力系统中电流的大小？A. 电压B. 频率C. 功率D. 电阻4. 在电力系统中，为了保护设备免受电流过载的损害，常用的保护装置是什么？A. 断路器B. 开关C. 隔离开关D. 电源5. 以下哪种设备用于将交流电转化为直流电？A. 变压器B. 发电机C. 整流器D. 逆变器二、填空题1. 在电路中，电流的单位是（A）。
2. 感应电机是最常见的（电动机）类型之一。
3. Ohm's Law 描述了电压、电流和（电阻）之间的关系。
4. 自动化电工的主要任务之一是维护和修理（电气设备）。
5. 逻辑门电路是数字电路中常见的基础（组合逻辑）电路。
三、简答题1. 什么是PLC系统？它在自动化电工行业中的应用是什么？2. 解释一下电力系统中的三相电流是如何工作的。
3. 什么是电阻？它在电路中的作用是什么？四、应用题1. 请根据以下电路图，回答问题。
（图片省略）a) 请计算电路中的总电阻。
b) 如果电压为12V，计算通过弹簧开关的电流。
c) 如果通过电阻器的电流为0.5A，计算通过二极管的电流。
答案：一、选择题1. A2. A3. A4. A5. C二、填空题1. 安培（A）2. 电机3. 电流4. 电气设备5. 逻辑三、简答题1. PLC系统（可编程逻辑控制器系统）是一种用于控制和监控工业过程的计算机系统。
它可以编程实现逻辑、计时、计数和数学运算等功能，广泛应用于自动化电工行业中的设备控制、过程监控和数据采集等方面。
2. 三相电流是指将电力系统中的负载分为三个相位供电。
它基于三相电压的周期性变化，在时间上相互错开120度。
这种配置可提供较高的功率传输效率和平衡负载特性，常用于电力输配系统和工业电力驱动系统。
电气自动化工程师 试卷
电气自动化工程师试卷第一篇电气自动化工程师是现代工程技术领域中的重要岗位，负责设计、开发和维护各种电气自动化系统。
他们的工作范围广泛，涵盖了电力、电子、计算机和控制工程等多个领域。
电气自动化工程师的工作需要一定的理论知识和实践经验，同时也需要具备良好的沟通能力和团队合作精神。
作为电气自动化工程师的一员，他们的工作主要包括系统设计和集成、自动控制系统的编程与调试、设备的安装与测试等。
在系统设计和集成阶段，工程师需要根据客户需求，设计出合理有效的电气自动化系统方案，并将各个组件进行整合，确保系统的稳定和可靠性。
在编程与调试阶段，工程师需要使用相应的编程语言和工具，对控制系统进行编程，并通过测试和调试，确保系统的运行正常。
在设备的安装与测试阶段，工程师需要参与设备的安装和调试工作，保证设备的质量和性能。
电气自动化工程师在工作中需要具备一定的技术知识和能力。
首先，他们需要具备扎实的电气知识和自动化原理，能够理解和应用各种电气自动化设备和技术。
其次，他们需要熟悉各种编程语言和软件工具，能够进行系统编程和调试工作。
此外，工程师还需要了解相关的法律法规和标准，确保系统的安全和合规性。
同时，电气自动化工程师在工作中也需要具备一些软技能。
首先，他们需要具备良好的沟通能力和团队合作精神，能够与客户、合作伙伴和团队成员进行有效的沟通和协作。
其次，他们需要具备解决问题的能力和灵活性，能够在工作中及时应对各种技术难题和挑战。
此外，他们还需要具备学习能力和创新意识，不断跟进行业最新技术和发展趋势，提升自己的专业水平。
总之，电气自动化工程师是现代工程技术领域中不可或缺的一员。
他们通过设计、开发和维护电气自动化系统，推动了工业自动化和智能化的发展。
同时，他们也是技术创新和产业进步的推动者，为实现高效、可靠和安全的工业生产做出了重要贡献。
第二篇电气自动化工程师是现代工程技术领域中的重要一环，他们的工作对于各个行业的发展和生产效率的提高起着至关重要的作用。
电气工程师能力考试题(带答案)
电气工程师能力考试题(带答案)一、选择题（每题5分，共50分）1. 以下哪种电压等级属于高压范畴？A. 220VB. 660VC. 110kVD. 10kV答案：C2. 下列哪种电气设备主要用于补偿无功功率？A. 电容器B. 变压器C. 电动机D. 电流互感器答案：A3. 在电力系统中，下列哪个设备用于实现电力系统的自动化控制？A. 断路器B. 隔离开关C. 继电器D. 自动开关答案：C4. 以下哪种电力系统故障会导致系统电压降低？A. 线路短路B. 线路断路C. 变压器过载D. 电动机启动答案：A5. 在电力系统中，下列哪个参数表示系统有功功率？A. 电压B. 电流C. 功率因数D. 有功功率答案：D二、填空题（每题10分，共50分）6. 电力系统中，电压等级分为低压、中压、高压和超高压，其中低压是指______以下电压等级。
答案：1kV7. 在电力系统中，为了保证电力系统稳定运行，需要对系统进行______补偿。
答案：无功功率8. 电气设备按照使用环境可以分为室内设备和______设备。
答案：室外9. 下列电气设备中，______是用于保护电路的设备。
答案：熔断器10. 电力系统自动化主要包括______、______和______三个方面。
答案：监测、控制、保护三、判断题（每题10分，共30分）11. 电流互感器主要用于测量电流，电压互感器主要用于测量电压。
（正确/错误）答案：正确12. 在电力系统中，断路器可以实现远程控制和自动重合闸功能。
（正确/错误）答案：正确13. 电力系统中，负荷越低，系统电压越高。
（正确/错误）答案：错误四、简答题（每题20分，共40分）14. 简述电力系统无功补偿的作用及方法。
答案：电力系统无功补偿的作用主要有以下几点：（1）提高系统电压稳定性；（2）降低系统线路损耗；（3）提高电力系统运行效率；（4）提高设备利用率。
电力系统无功补偿的方法主要有：（1）静态无功补偿：采用电容器或电感器进行补偿；（2）动态无功补偿：采用 SVG（静止无功发生器）或 SVC（静止无功补偿装置）进行补偿；（3）调相机补偿：采用调相机进行补偿。
电气自动化工程师笔试题
电气自动化工程师笔试题1、基础知识部分(1) 请简要解释什么是PLC（可编程逻辑控制器）？PLC是一种用于控制生产过程、机器人技术或其他工业自动化系统的数字计算机。
其主要功能是逻辑运算、计数功能、时间函数和通信功能。
(2) 请说明PID控制器的工作原理及应用场景。
PID控制器是一种反馈控制器，通过比较实际值和期望值的误差来调整控制器的输出。
它包括比例、积分和微分三个部分，通过调整这三个参数可以实现精确的控制。
应用场景包括温度、压力、流量等控制系统。
2、电气工程部分(1) 解释电路中的欧姆定律，并列举一个应用例子。
欧姆定律指出电流与电压和电阻之间的关系，即I=V/R。
例如，对于一个含有10伏电压和5欧姆电阻的电路，电流大小为2安培。
(2) 请简要说明直流电机和交流电机的区别，以及各自的优缺点。
直流电机使用直流电源，结构简单，启动和速度调节方便，但存在换向问题；而交流电机使用交流电源，结构复杂，但不需要电刷，维护简单。
直流电机适用于小功率高速场合，而交流电机适用于大功率大转矩场合。
3、控制系统部分(1) 请阐述闭环控制系统和开环控制系统的区别。
闭环控制系统通过测量输出值并对误差进行反馈，实现调节目标值的过程；而开环控制系统没有反馈，通过设定输入值直接控制输出。
闭环控制系统具有更高的稳定性和精度。
(2) 请简要描述系统传递函数的概念及其在控制系统中的应用。
系统传递函数描述了系统输入和输出之间的关系，是控制系统设计和分析的重要工具。
通过传递函数可以确定系统的稳定性、性能和鲁棒性，为控制器的设计提供参考。
以上为笔试题的基础内容，希望能帮助您更好地准备电气自动化工程师的笔试。
祝您顺利通过考试！。
自动化工程师(专业)考试试题。A卷
自动化工程师(专业)考试试题。
A卷自动化工程师（专业）考试试题A卷一、单、多项选择题（10×2=20分）1.PLC的工作方式是循环扫描工作方式。
2.PLC设计规范中，RS232通讯距离是15M。
3.PLC输出方式为晶体管型时，它适用于直流负载。
4.用于连接其他可编程控制器的PLC模块是通信模块。
5.Unity Pro可以用梯形图、功能块图表、顺序流程图、结构化文本、指令表编程。
6.Unity Pro可以与Concept、PL7共存在一台计算机中。
7.中间继电器的电气符号是KAD。
8.用来累计比CPU扫描速率还要快的事件的是高速计数器。
9.下面不是施耐德PLC背板总线（机架）型号的是8槽。
10.当PLC系统规模不能满足控制要求时，可通过接口模块扩展新的机架。
二、填空题（20×1.5=30分）1.PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。
2.施耐德PLC连接至PLC或PLC仿真器的第一步为定义PLC地址，PLC仿真器的PLC地址为127.0.0.1.3.PLC常用的编程语言有：梯形图、语句表、功能块。
4.热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的过载保护。
5.XXX模块分为独立电源、可累加电源、冗余电源。
6.梯形图语言的结构与继电器控制回路相似。
7.PLC控制系统的软件主要由系统软件、应用软件、编程语言及其编程支持工具软件几个部分组成。
8.对于水平安装，西门子PLC CPU和电源必须安装在左边。
对于垂直安装，CPU和电源必须安装在底下。
9.PLC的对外功能主要通过各种I/O接口模块与外界联系。
XXX背板总线通讯速率可达80 Mbps。
三、判断题（10分）1.√2.×3.√4.√5.×6.√7.√8.√9.×10.√四、简答题（20分）1.电机正反转主控制回路电路图如下：电机正反转主控制回路电路图](/xxxxxxxxxxxxxxxx6.png)2.更换西门子PLC的模块需要注意以下几点：1）PLC的所有模块，包括I/O模块、主机模块、通讯模块必须停电更换。
