台达PLC初级培训基础教程
PLC基础知识简介
梯形图编程的注意事项
能流只能从左边的母线流向右边母线。 网络中，最右一列只能放置线圈或指令。 线圈如放在其他列，其右边不能放置任何指令 。 输出线圈在梯形图程序中只能使用一次，但作为该
线圈的触点，可以在梯形图中多次使用。
2、DELTA PLC基础介绍 ◇硬件简介
开始算，编号的多少跟随主机点数大小而变化。 对扩展IO模块而言，输入及输出的编号是与主机 的连接顺序来推算出。
• 输入接点X的功能 输入接点X与输入装置连接，读取输入信号进PLC。 每一个输入接点X的A或B接点在程序中使用次数没 有使用限制。输入接点X之On/Off只会跟随输入装 置的On/Off做变化，不可使用周边装置来强制输入 接点。
• 特殊标识 N、P、I
• 3、特D、特M介绍
• PLC的运转标志
M1000：PLC于RUN状态下，其保持为On。 M1001：PLC于RUN状态下，其保持为Off。 M1002：PLC开始RUN的第一次扫描周期On，之后保持为Off。 M1003： PLC开始RUN的第一次扫描周期Off，之后保持为On。
• 输出接点Y的功能 输出接点Y的任务是送出On/Off信号来驱动连接输 出接点Y的负载。Y的A或B接点在程序中使用次数 没有使用限制。但输出线圈Y的编号，在程序中建 议只能使用一次。否则依PLC的扫描原理，其输出 状态决定于程序中最后输出的Y指令。
• 辅助继电器 M（10进制编号）
辅助继电器的功能 辅助继电器M与输出继电器Y一样有输出线圈和A、 B接点，而且在程序中使用次数无限制。使用者 可以利用辅助继电器M来组合控制回路，但无法 直接驱动外部负载。
PLC基础知识简介
早期称为可编程逻辑控制器(Programmable Logic Controller)，简称PLC，它主要用来 代替继电器实现逻辑控制。随着技术的发 展，这种装置的功能已经大大超过了逻辑 控制的范围，因此，今天这种装置称作可 编程控制器(Programmable Controller)，简 称PC。但是为了避免与个人计算机 (Personal Computer)的简称混淆，所以继 续将可编程控制器称为PLC。
国际电工委员会（IEC）对PLC的定义是：可编 程控制器是一种数字运算操作的电子系统，专为 在工业环境下应用而设计。它采用可编程序的存 贮器，用来在其内部存贮执行逻辑运算、顺序控 制、定时、计数和算术运算等操作的指令，并通 过数字的、模拟的输入和输出，控制各种类型的 机械或生产过程。可编程序控制器及其有关设备， 都应按易于与工业控制系统形成一个整体，易于 扩充其功能的原则设计。
PLC初级培训
中达电通股份有限公司
PLC产品处 周维
培训内容
1. PLC基础知识简介 2. DELTA PLC基础介绍 3. 特D、特M介绍 4. WPLSoft编程软件介绍 5. WPL基本指令与应用指令介绍
• 1、PLC基础知识简介
PLC基础知识简介
什么是PLC
PLC — Programmable Logic Controller 可编程逻辑控制器
例：K1Y0、K2M10。 K1代表一个4 bits的组合，K2~K4分别代表8、12、16 bits的组合。
MOV H6A K2M10
○ ●●○
● ○● ○
M17 M16 M15 M14 M13 M12 M11 M10
• 输入Xபைடு நூலகம்出Y接点（8进制编号） 对主机而言，输入及输出的编号固定从X0及Y0
• PLC内部时间脉冲
• 监控定时器
D1000监控定时器专门用来监控PLC的扫描时间，当扫描 时间超过D1000的设定时间时，ERROR指示灯长亮， M1008为On，输出全部为Off。D1008中存放WDT定时器 On之Step地址。 D1000的初始值为200ms，当程序很长或者运算过于复杂 时，可在程序中用MOV指令来变更监控定时器设定值。
PLC基础知识简介
PLC的组成
PLC由四部分组成 ：中央处理单元（CPU 板）、输入、输出（I/O）部件和电源部件
PLC程序扫描示意图
PLC基础知识简介
编程语言与梯形图
PLC基础知识简介
1. 指令表语言（IL） 2. 梯形图编程语言（LAD） 3. 顺序功能流程图语言（SFC） 4. 功能模块图语言(FBD) 5. 结构化文本语言(ST)
• 资料暂存器 D（以10进制编号）
用于存储数值资料，其资料长度为16位，最高位为 正负号，可存储-32768 ~ +32768的数据。 两个16位的暂存器可合并成一个32位暂存器（D+1、 D）使用。D+1的最高位为正负号，可存储2147483648 ~ +2147483648的数据。
D1000~D1999不可随意使用。
◇装置编号介绍
EH2部件介绍
EH2部件介绍
数值与常数
数值类型
• 二进制 BIN (Binary Number)
• 八进制 OCT (Octal Number)
• 十进制 DEC (Decimal Number)
• BCD
(Binary Code Decimal)
• 16进制 HEX (Hexadecimal Number)
M1000~M1999不可随意使用。
• 定时器 T（以10进制编号）
定时器是以1ms、10ms、100ms为一个计时单位， 计时方式采用上数计时，当计时器现在值=设定值 时，输出线圈导通。设定值为10进制K值，也可使 用资料暂存器D当设定值。 定时器实际设定时间=计时单位*设定值
• 计数器 C（以10进制编号） 计数器之计数脉冲输入信号由Off→On时，计数器 上数或下数，计数器现在值等于设定值时输出线圈 导通。设定值为10进制K值，也可使用资料暂存器D 当设定值。
• 二进制
位(bit)、位数(nibble)、字节(byte)、字(word)、双字(double word)
• 常数K：K100，表示为10进制数，其数值大小为 100。
• 常数H：H100，表示为16进制数，其数值大小为 100。对应十进制数值为256。
• 使用K搭配位元装置X、Y、M、S可组合为位数、字节、 字、双字形式的资料。
合集下载
台达plc编程手册.
4 通讯
4.1 通讯口.......................................................................................................................... 4-2 4.2 ASCII 模式通讯协议.................................................................................................... 4-3
1.5.1 创建一个 PLC 梯形图程序 .........................................................................1-6 1.5.2 LD / LDI (常开或者常闭节点的载入) ...........................................................1-7 1.5.3 LDP / LDF (上升沿或者下降沿指令的载入) ................................................1-7 1.5.4 AND / ANI (常开节点或常闭节点的串接) ....................................................1-7 1.5.5 ANDP / ANDF (上升沿或下降沿节点的串接) ..............................................1-7 1.5.6 OR / ORI (常开节点或常闭节点的并接) ......................................................1-8 1.5.7 ORP / ORF (上升沿或下降沿节点的并接) ..................................................1-8 1.5.8 ANB (区块串接) ..........................................................................................1-8 1.5.9 ORB (区块串接) ..........................................................................................1-8 1.5.10 MPS / MRD / MPP (Branch instructions 分支指令) ....................................1-9 1.5.11 STL (步进梯形程序) ..................................................................................1-10 1.5.12 RET (返回) ................................................................................................1-10 1.6 梯形图和指令的转换................................................................................................... 1-11 1.7 梯形图的化简 .............................................................................................................1-15 1.8 常用基本程序设计范例 ...............................................................................................1-18
4.1 通讯口.......................................................................................................................... 4-2 4.2 ASCII 模式通讯协议.................................................................................................... 4-3
1.5.1 创建一个 PLC 梯形图程序 .........................................................................1-6 1.5.2 LD / LDI (常开或者常闭节点的载入) ...........................................................1-7 1.5.3 LDP / LDF (上升沿或者下降沿指令的载入) ................................................1-7 1.5.4 AND / ANI (常开节点或常闭节点的串接) ....................................................1-7 1.5.5 ANDP / ANDF (上升沿或下降沿节点的串接) ..............................................1-7 1.5.6 OR / ORI (常开节点或常闭节点的并接) ......................................................1-8 1.5.7 ORP / ORF (上升沿或下降沿节点的并接) ..................................................1-8 1.5.8 ANB (区块串接) ..........................................................................................1-8 1.5.9 ORB (区块串接) ..........................................................................................1-8 1.5.10 MPS / MRD / MPP (Branch instructions 分支指令) ....................................1-9 1.5.11 STL (步进梯形程序) ..................................................................................1-10 1.5.12 RET (返回) ................................................................................................1-10 1.6 梯形图和指令的转换................................................................................................... 1-11 1.7 梯形图的化简 .............................................................................................................1-15 1.8 常用基本程序设计范例 ...............................................................................................1-18
台达 plc 课件-第7章 PLC编程软件的功能与使用
第7章 PLC编程软件的功能与使用
7.1 软件简介与安装
接下来会出现用户信息对话框，如图7.2所示。输入使用者姓名、公司名称后按下 Next按钮进行之后的安装工作。
第7章 PLC编程软件的功能与使用
7.1 软件简介与安装
接下来会出现指定安装文件夹，如图7.3所示。以下步骤可按下Change按钮，改变安 装路径，或按下Next按钮，以便进行下一步。
可编程控制器应用技术 Application Technology of Programmable Logic Controller
张希川 高级工程师 沈阳工业大学 材料科学与工程学院
第7章 PLC编程软件的功能与使用
7.1 软件简介与安装 7.2 初始设定与程序建立 7.3 编程软件的主要功能 7.4 梯形图编辑模式 7.5 指令编辑模式 7.6 SFC编辑模式 7.7 批注编辑 7.8 通信联机模式 7.9 设定功能介绍
7.3 编程软件的主要功能
7.3.2 通讯菜单
改变当前值：改变目前指定装置寄存器(T、C、D)的现在数值，这条命令在梯形图监控模 式或装置监控模式有效。
寄存器编辑：对PLC内部的寄存器(T、C、D)进行读取、写入、打印、读档及存盘工作。 装置状态编辑(M,S)：对PLC内部的装置状态(M、
S)进行On、Off设定，读档及存盘工作。 PLC 程序内存设定：将目前联机中的PLC 程序内
模式打印数据。 设定打印机： 选择打印机及其相关属性设定。 离开： 结束 WPLSoft编辑软件。
第7章 PLC编程软件的功能与使用
7.3 编程软件的主要功能
7.3.2 通讯菜单
通讯(C)菜单如图7.9所示，提供以下命令： PC<=>（PLC | HPP）：PC与PLC或PC与HPP 做通讯，可读取或写入程序。 程序验证：验证目前PLC内的程序是否和编辑中的程序相同。 密码功能：设定或解除PLC的密码。 执行PLC：执行PLC。 停止PLC：停止PLC的执行。 梯形图监控开始：切换到梯形图的监控模式，
台达全系列PLC说明书及应用手册
2.8.1 资料寄存器[D] ........................................................................................... 2-28 2.8.2 间接指定寄存器[E]、[F] ............................................................................. 2-29 2.8.3 档案寄存器功能及特性............................................................................... 2-30 2.9 指针[N]、[P]、[I] ................................................................................. 2-30 2.10 特殊继电器及特殊寄存器 ..................................................................... 2-33 2.11 特 殊 继 电 器 及 特 殊 寄 存 器 群 组 功 能 说 明 ................................................. 2-56 2.12 侦错码原因对照表 ............................................................................... 2-86
第 7 章：应用指令 API50~99
● （API50～59）高速处理 ........................................................................... 7-1 ● （API60～69）便利指令 ........................................................................... 7-40 ● （API70～79）外部设定显示 .................................................................... 7-60 ● （API80～88）串行 I/O ............................................................................ 7-79
第 7 章：应用指令 API50~99
● （API50～59）高速处理 ........................................................................... 7-1 ● （API60～69）便利指令 ........................................................................... 7-40 ● （API70～79）外部设定显示 .................................................................... 7-60 ● （API80～88）串行 I/O ............................................................................ 7-79
台达全系列PLC说明书及应用手册[6]
![台达全系列PLC说明书及应用手册[6]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/050c5ad1541810a6f524ccbff121dd36a32dc46c.webp)

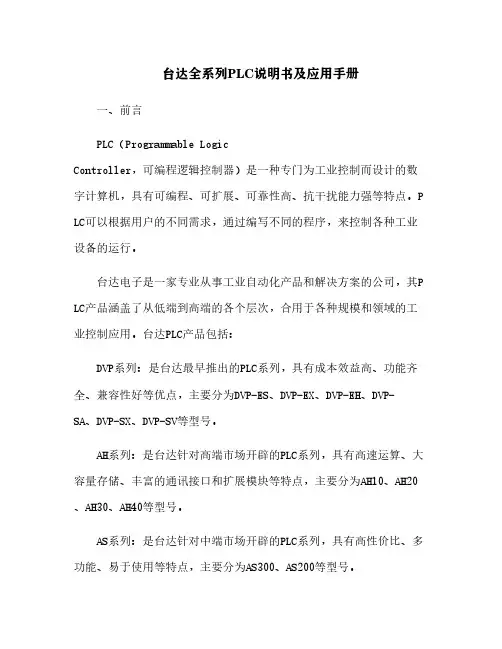

台达全系列PLC说明书及应用手册一、前言PLC（Programmable LogicController，可编程逻辑控制器）是一种专门为工业控制而设计的数字计算机，具有可编程、可扩展、可靠性高、抗干扰能力强等特点。
